Doch noch einmal Frage zu den Antennendosen. Ist der Pegel nicht vielleicht zu hoch?

Grob gerechnet bei 1200 Mhz (untere Frequenz von JESS/Unicable):

Ausgangspegel am Jultec-Schalter: 93 dBµV
Kathrein Verteiler EBC110: -6 db
PA-Schiene: -1 dB
10-25 m Kabel: -2 dB bis -5 dB
JAD307TRS: -7 dB
Anschlusskabel: -1 dB

Resultat: Pegel am Receiver: 73 dB bis 76 dB

Eventuell leicht anders bei den Dosen ohne Kathrein-Verteiler; dafür gibt es dort dann jeweils noch eine Durchgangsdose mit 2 dB Dämpfungen und etwas längere Kabelwege.

Maximalpegel sind wohl 77 dB, und der optimale maximale Pegel bei DVB-S sind 65 dBµV und bei DVB-S2 73 dBµV (wobei ich mich frage, ob die 65 dBµV für DVB-S auch für einen DVB-S2-fähigen Receiver gelten).

Sollte ich Enddosen mit höherer Dämpfung nehmen, und einen Endwiderstand einbauen, um sicher knapp unter 73 dBµV zu kommen?

Nein, das ist alles im absolut grünen Bereich ....

Der DIN-Pegelbereich 47-77dbµV) gilt eigentich auch nur bei der 3-Träger Variante ("Legacy") und für die Einkabel-Technik gibt es eine solche Vorgabe eigentlich gar nicht, die ist da viel verträglicher auch gegenüber Überpegeln (vor allem Jultec-Schalter ...).
Der optimale Pegel wäre auch dort bei Legacy dann 50-70dbµV. Mit dem Receiver-Typ hat das auch nichts zu tun, sondern nur mit der "Art der Ausstrahlung" (DVB-S/DVB-S2).

Ist bestellt (mit noch ein paar zusätzlichen Artikeln für den Potenzialausgleich und die Erdung - möchte zwar die Blitzfangstange, aber bis die installiert ist zumindest den gleichen Schutz wie bisher (geerdeter Mast mit 16 mm²-Kabel))!

Ware bitte nicht vor dem 30.4. losschicken, da ich bis dann unterwegs bin und das Paket gerne selber entgegennehmen möchte.

Vielen Dank für die gute Beratung!

CGN hat geschrieben:Ist bestellt (mit noch ein paar zusätzlichen Artikeln für den Potenzialausgleich und die Erdung - möchte zwar die Blitzfangstange, aber bis die installiert ist zumindest den gleichen Schutz wie bisher (geerdeter Mast mit 16 mm²-Kabel))!

Vielen Dank für ihre Bestellung

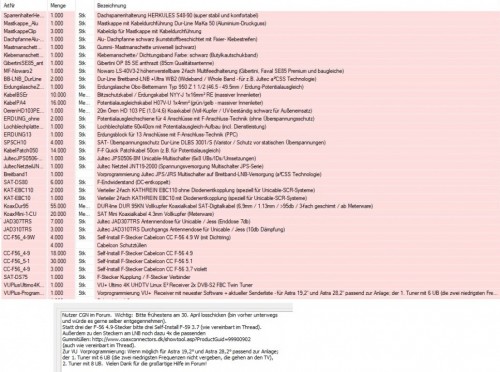

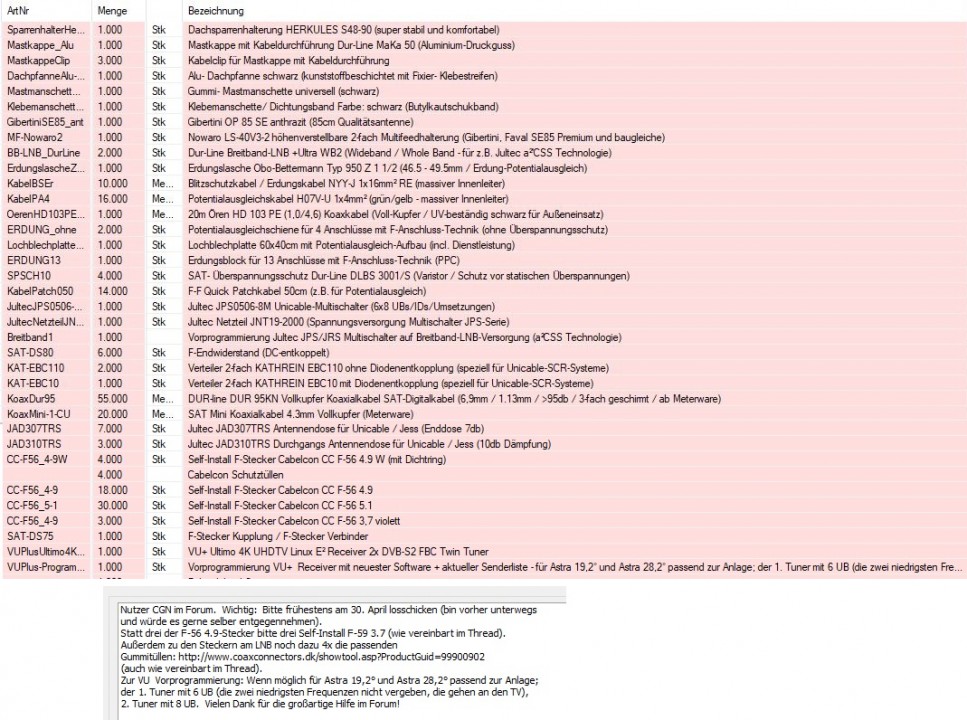

Für die Vollständigkeit vom Beitrag hier ein Screenshot davon:

CGN hat geschrieben:Ware bitte nicht vor dem 30.4. losschicken, da ich bis dann unterwegs bin und das Paket gerne selber entgegennehmen möchte.

CGN hat geschrieben:Vielen Dank für die gute Beratung!

Wünsche dann mal

CGN hat geschrieben:Ware bitte nicht vor dem 30.4. losschicken, da ich bis dann unterwegs bin und das Paket gerne selber entgegennehmen möchte.

Ich habe heute alles fertig gemacht, incl. der Receiver-Programmierung fix und fertig

Ich werde mal schauen ob ich die DHL-Option mit einem bestimmten Zustelltag nutzen kann, also Zustellung dann zum 1.5.18.... das Zeug steht jetzt massiv im Weg hier rum da es doch 4 Pakete wurden (1x Sparrenhalter extra, 1x Reflektor extra, 1x Antennen-Montagezubehör mit ein paar Kabeln drin und 1x der komplette Rest mit Lochblech-Aufbau, Receiver und Zubehör).

Wäre alternativ auch eine andere Lieferadresse ggf. möglich ?
Aber kein Stress, ihre Vorauskasse ist eh noch nicht eingetroffen und einen Platz zum lagern finde ich auch immer irgendwo

Super, und vielen Dank! Sorry, dass die Pakete im Weg stehen. 1.5. ist aber ein Feiertag, daher besser für den 2.5. terminieren, falls das geht. Wird das mit DHL Spedition oder "normalem" DHL-Paket verschickt?

CGN hat geschrieben:Super, und vielen Dank!

CGN hat geschrieben:Sorry, dass die Pakete im Weg stehen.

Finde schon wie zuvor gesagt einen Platz

CGN hat geschrieben:1.5. ist aber ein Feiertag, daher besser für den 2.5. terminieren, falls das geht.

Klar... mit den Feiertagen habe ich es nicht so 2.5. dann natürlich ....

CGN hat geschrieben:Wird das mit DHL Spedition oder "normalem" DHL-Paket verschickt?

Sind 4 ganz normale Pakete für DHL-Paket, per Spedition wäre alles auf eine Palette gegangen .... aber das wäre unnötig aufwendig, vor allem mit der Zustellung !

So, ich habe das gelöst

Habe alles heute versendet, aber mit der DHL-Wunschtag-Zustellung .... Auslieferung an sie wurde auf den 2.5.18 avisiert.
Habe extra vorab mit meinen Kundenberater gesprochen, das sollte alles so einwandfrei ablaufen nach seiner Aussage

Also nicht wundern wenn vorhin schon diverse Versand-Benachrichtigungen bei ihnen per Email eingetroffen sind.

Super, vielen Dank. Habe gerade die Überweisung gemacht, müsste morgen bei Ihnen sein, da erst um 15:00 Annahmeschluss ist. Bei meinem DHL-Konto wird auch angezeigt, dass die Lieferung am 2.5. erfolgen soll. Gehen wir davon aus, dass es klappt. Habe schon einmal so eine Wunschtag-Zustellung gemacht, dann aber nur um einen Tag später gelegt.

CGN hat geschrieben:Super, vielen Dank.

CGN hat geschrieben:Bei meinem DHL-Konto wird auch angezeigt, dass die Lieferung am 2.5. erfolgen soll. Gehen wir davon aus, dass es klappt.

Gut, warten wir ab ! Schau mir das nachher auch mal im Tracking an, ist für mich auch neu gewesen

CGN hat geschrieben:Habe schon einmal so eine Wunschtag-Zustellung gemacht, dann aber nur um einen Tag später gelegt.

Das ist dann aber eher eine "Express-Sendung" und wäre viel teurer wenn man das von einem Tag auf den anderen terminiert

techno-com hat geschrieben:Das ist dann aber eher eine "Express-Sendung" und wäre viel teurer wenn man das von einem Tag auf den anderen terminiert

Ich meinte, dass ich eine normale Zustellung um einen Tag verschoben hatte. Prinzipiell kann ich bei vielen Paketen einen Wunschtag auswählen; es geht aber glaube ich nicht immer.

Was sie da aber mit meinen ist ein Paket das sie erhalten und nicht versenden, oder ?
Bei jeder Paketankündigung von DHL (aber auch bei DPD, UPS ...) kann ich das auch machen, wenn ich also mal weiß das ich am Zustellungstag nicht da bin das um einen Tag verschieben. Geht aber nur dann wenn das Paket noch nicht "in Zustellung" ist, also noch nicht im Auto das es ausliefert.

Ich habe ja aber als Versender schon den Wunsch-Tag eingetragen.

Ja, genau. Wird in meinem Konto aber gleich dargestellt. Könnte das Datum, welches Sie eingestellt haben, auch noch einmal ändern. Mache ich natürlich nicht.

Hallo,

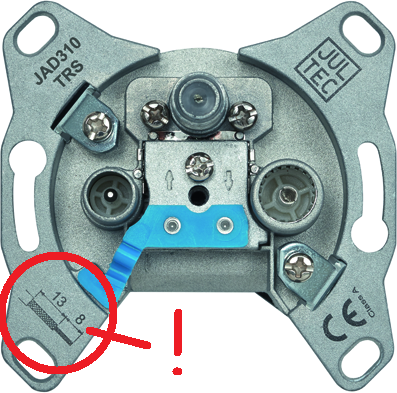

ich bin gerade dabei, die Jultec-JAD-Antennendosen einzubauen (mit irgendetwas muss man ja anfangen...) Kein Problem bisher bei den meisten Dosen, aber ich frage mich nun, wie ich das Mini-Coax-Kabel anschließen soll (das habe ich ja an vier Dosen): Schirm umschlagen oder nicht umschlagen? Bei Jultec gibt es keine Anleitung zu den Antennendosen, aber auf der Seite von Axing habe ich folgende Erklärung gefunden:

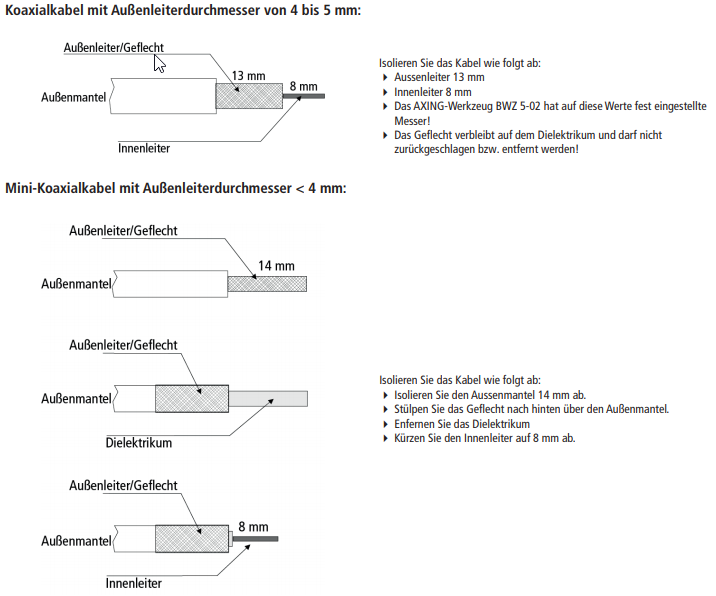

Die Axing-Dosen sehen sehr ähnlich aufgebaut aus wie die von Jultec und nutzen auch die gleichen Abmessungen am Koaxkabel (8 mm Innenleiter, 13 mm Außenleiter abisoliert). Würden Sie empfehlen, dem Vorschlag von Axing zu folgen und auch bei den Jultec-Dosen bei einem Mini-Coax-Kabel das Geflecht umzuschlagen?

Danke!

PS: Ich hatte gestern ja schon eine E-Mail geschrieben wegen der fehlenden Kleinteile und dem Receiver. Ich erwarte aber am Feiertag keine Antwort!

CGN hat geschrieben:Hallo,

Hallo zurück

CGN hat geschrieben:Bei Jultec gibt es keine Anleitung zu den Antennendosen, aber auf der Seite von Axing habe ich folgende Erklärung gefunden:


Grundsätzlich werden alle Koaxkabel unabhängig vom Durchmesser/Aufbau gleich abisoliert und angeschlossen. Machen sie das genau wie dort in der Anleitung.
Steht aber auch auf den Dosen drauf gedruckt wie es geht, da ist nichts nach hinten umgelegt.

CGN hat geschrieben:Die Axing-Dosen sehen sehr ähnlich aufgebaut aus wie die von Jultec ....

Entwickelt von Jultec, gebaut von Axing ?
Die Jultec-Antennendosen haben nur andere wohl bessere Filter eingebaut wie ich das mal gehört habe, unbestätigte Aussage aber.
Gibt es noch von anderen "Herstellern" die diese Dosen einkaufen und dann ihren Namen drauf drucken/drucken lassen.

CGN hat geschrieben:PS: Ich hatte gestern ja schon eine E-Mail geschrieben wegen der fehlenden Kleinteile und dem Receiver. Ich erwarte aber am Feiertag keine Antwort!

Da habe ich ein Problem ...
Ich weiß das ich diese Email vom Handy aus gelesen habe, aber da wird sie irgendwo auf dem Weg dann ins Geschäfts-PC-Outlook verlorgen gegangen sein. Sorry.
Ich weiß noch 3 Sachen:
1. Zustellung zum Wunsch-Termin hat nicht geklappt ... das liegt aber ggf. daran das sie manuell die Zustellung verschoben hatten über das DHL-Portal
2. das die Lieferung mit dem Dachsparrenhalter nicht ankam - das konnte ich per Telefon soeben mit DHL lösen und das Paket wird morgen in der Zustellung bei ihnen sein (da bin ich mal auf den jetzt dann folgenden Paket-Status von DHL gespannt was ihnen dazu wieder einfällt an Einträgen)
3. das die Ultimo 4k nur mit Twin-Tuner geliefert wurde - das war mein Fehler, aber ein "guter" Es bringt nichts die Box mit 2x Twin-Tuner auszustatten da nur ein Tuner schon die vollen 8 UBs verarbeiten kann... das wären nur unnötige Mehr-Ausgaben gewesen ! Ich werde das zu viel hier bezahlte zurück erstatten bzw. sie erhalten eine Gutschrift über die 60€ die da zu viel bezahlt wurden.

Bitte sie mir die Email noch einmal zu senden, da war noch irgendwas was fehlte an Steckern glaube ich .... da bitte auch einfach mir mitteilen wie das mit den 60€ gemacht werden soll, also direkte Gutschrift zurück oder wenn sie ggf. noch etwas benötigen sollten einfach das per Gutschrift für die nächste Bestellung hinterlegen das es direkt dann bei der Bestellung verrechnet werden kann.

techno-com hat geschrieben:Grundsätzlich werden alle Koaxkabel unabhängig vom Durchmesser/Aufbau gleich abisoliert und angeschlossen. Machen sie das genau wie dort in der Anleitung.
Steht aber auch auf den Dosen drauf gedruckt wie es geht, da ist nichts nach hinten umgelegt.

OK, danke, mache ich dann so. Sind ja auch nur knapp unter 4 mm. Bei den Axing-Dosen steht es eben in der Anleitung für Mini-Koax-Kabel (aufgedruckt ist aber auch nur für die normalen Kabel).

techno-com hat geschrieben:Ich weiß das ich diese Email vom Handy aus gelesen habe, aber da wird sie irgendwo auf dem Weg dann ins Geschäfts-PC-Outlook verlorgen gegangen sein. Sorry.

Kein Problem, ich leite Ihnen die E-Mail noch einmal weiter, aber hier noch schon einmal die Antworten:

techno-com hat geschrieben:1. Zustellung zum Wunsch-Termin hat nicht geklappt ... das liegt aber ggf. daran das sie manuell die Zustellung verschoben hatten über das DHL-Portal

Denke nicht, dass es an mir lag, ich habe den Termin erst verschoben, als ich von DHL die E-Mail erhalten habe, dass es mit dem Wunschtermin nicht klappt, und das Paket daher gleich am nächsten Tag zugestellt werden sollte. Meine Vermutung ist, dass nicht länger als eine Woche zwischengelagert wird (auch wenn es komisch ist, dass Sie das so beauftragen konnten).

techno-com hat geschrieben:2. das die Lieferung mit dem Dachsparrenhalter nicht ankam - das konnte ich per Telefon soeben mit DHL lösen und das Paket wird morgen in der Zustellung bei ihnen sein (da bin ich mal auf den jetzt dann folgenden Paket-Status von DHL gespannt was ihnen dazu wieder einfällt an Einträgen)

Danke! Am Montag in der Früh kommt der Dachdecker, hoffen wir also tatsächlich auf morgen.

techno-com hat geschrieben:3. das die Ultimo 4k nur mit Twin-Tuner geliefert wurde - das war mein Fehler, aber ein "guter" Es bringt nichts die Box mit 2x Twin-Tuner auszustatten da nur ein Tuner schon die vollen 8 UBs verarbeiten kann... das wären nur unnötige Mehr-Ausgaben gewesen !

Bringt schon etwas, da ich ja zwei Zuleitungen in das Wohnzimmer habe. Ist zwar etwas Luxus, aber wenn schon, denn schon. Ich denke, das einfachste wäre, wenn Sie mir den fehlenden FBC-DVB-S2-Tuner zuschicken würden, ich kann ihn dann ja einstecken.

techno-com hat geschrieben:Bitte sie mir die Email noch einmal zu senden, da war noch irgendwas was fehlte an Steckern glaube ich ....

Genau, der F-Stecker-Verbinder hat gefehlt, und acht Cabelcon Self-Install 4.9-Stecker (es waren nur 10 der 18 Stecker im Paket). Können Sie mir die noch zusenden? Am besten so, dass sie spätestens am Samstag bei mir sind, da ich die Stecker für die Installation unter Dach benötige (Verlängerung der bestehenden Kabel).

Danke schon einmal!

OK, dann ist mir jetzt (auch nach der Email noch einmal) jetzt alles klar und ich habe schon alles verpackt, geht heute dirket jetzt gleich mit der DHL-Abholung raus ...

Sorry für diese vergessenen Sachen

Danke, kein Problem! Kurze Frage: Habe die Dosen schon größtenteils eingebaut. Wollte jetzt einmal mit dem bestehenden Quad-LNB versuchen, ob es funktioniert (den Jultec-Schalter umgehe ich natürlich und schließe im Keller Kabel vom Dach und vom Wohnzimmer einfach zusammen). Es funktioniert aber nicht. Lassen die JAD-Dosen vielleicht nicht die Spannungsversorgung für das Quad-LNB durch? Oder muss ich auf Fehlersuche gehen nach Kurzschlüssen oder falsch beschrifteten Kabeln?

Die 4.9er Self-Install-Stecker scheinen auch nicht gut auf die bestehenden Kabel zu passen, sie bleiben etwas locker. Muss hier noch etwas experimentieren.

Hallo zurück

CGN hat geschrieben:Danke, kein Problem!

CGN hat geschrieben:Lassen die JAD-Dosen vielleicht nicht die Spannungsversorgung für das Quad-LNB durch?

Doch, das wird ja bei Unicable/JESS so auch benötigt ......

CGN hat geschrieben:Oder muss ich auf Fehlersuche gehen nach Kurzschlüssen oder falsch beschrifteten Kabeln?

Steckermontage, Dosenmontage (Kabelanschluss + Ein-/Ausgangs-Zuordnung) kontrollieren ... da muss das Problem liegen.

Danke. Habe den Fehler gefunden, war ein Kurzschluss vom Mini-Koax-Kabel in der Dose. Das Kabel ist einfach sehr dünn, und eine Ader vom Außenleiter wurde zu stark nach innen gedrückt. Habe jetzt wie oben in der Erklärung von Axing für dünne Kabel abisoliert (14 mm abisolieren, das Geflecht des Außenleiters umklappen und dann den Innenleiter auf 8 mm kürzen). Das scheint mir gut zu funktionieren bei diesem dünnen Kabel.
