Anfrage Satanlagen Umbau - Verstärker/UKW/Erdung/Stecker...

techno-com

Anfrage die schon lange per Email behandelt wird ins Forum übertragen
---------------------------------------

Hallo Herr Uhde !

...........

Den umfangreichen Artikel von Ihrem Link habe ich gelesen. Teilweise harter Stoff für mich. Auch in Ihrem Shop habe ich mich wieder umgesehen und konnte UKW-Antennen und Verstärker finden. Darüber hinaus habe ich mir auch noch einmal den 2005 verbauten Multiswitch angesehen:

Chess CMS 5/4-NT
5 Eingänge (einschl. IN terr. 40-862 MHz)
4 Ausgänge

Die Hausinstallation wurde ebenso in 2005 von einem Elektriker vorgenommen. Als Nicht-Profi gehe ich mal davon aus, dass das terr. Signal in dem Switch auf jede der vier Ausgangsleitungen gespeist wird und dann in den Dosen der einzelnen Zimmer wieder getrennt wird. Für meine Bestellung leiten sich noch ein paar Fragen ab. Ich bitte um Unterstützung.

1. Brauche ich trotz des oben genannten Multiswitch einen Verstärker für das terr. Signal?
2. Wenn ja, welchen empfehlen Sie, die Auswahl ist groß? Installation direkt vor Eingang in Multiswitch?
3. Allgemeine Frage: Ich hatte in meiner ersten Bestellung für die SAT-Anlage komplett Kompressionsstecker bestellt. Nun habe ich in dem Artikel von Push-On-Steckern für den Innenbereich gelesen. Sind diese für den Innenbereich besser geeignet? Gibt es diese auch für das von mir gekaufte dreifach geschirmte Koax-Kabel SD 100 A-T 7,0?

Vielen Dank.

Freundliche Grüße
Christian P.

techno-com

Kundenanfrage per Email hat geschrieben:Die Hausinstallation wurde ebenso in 2005 von einem Elektriker vorgenommen.

---- das klingt jetzt schon furchtbar

Elektriker vergessen gerne die DIN/VDE Vorschriften zum Blitzschutz/der Erdung zu erfüllen (90% wird es gar nicht gemacht und von den restlichen 10% ist über 50% falsch ausgeführt)
Schauen sie sich mal den Beitrag unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich an und prüfen sie das ….. also ob der äußere Blitzschutz hergestellt ist, der Dachsparrenhalter wurde ja gerade neu errichtet und der muss angeschlossen werden, und weiterhin ob rund um den Multischalter der „innere Blitzschutz“ (Potentialausgleich) erstellt wurde… wenn nicht dann schleunigst nachholen, das ist eine Vorschrift und bei Nicht-Erstellung erlischt ein Versicherungsschutz bei Blitzscheinschlag.

Ich kopier nochmal was hier rein aus einem anderen Beitrag der das noch besser erklärt was ich meine:
Quelle: Jultec Unicable oder Kopfelement (Schwaiger o.ä.)

coke hat geschrieben:Ich habe gerade einmal mehrere Fachfirmen in der Umgebung angerufen und gefragt.

Ergebnis:
Der erste (Sat-Anlagen-Bauer) meinte nur: "90% der Schüsseln sind nicht geerdet. Das wird völlig überbewertet und nur von Elektrikern gemacht, wenn die die Schüssel beim Hausbau direkt mitinstallieren und die Erde gerade zur Hand haben. Bei Nachrüstungen wird das nicht gemacht und ist auch nicht erforderlich."
Nummer zwei (Elektriker): "Wenn ich ehrlich bin: Meine eigene Schüssel ist nicht geerdet. Wenn würde ich das aber über einen Erdspieß machen. Da reicht ja auch eine Litze mit 4mm²."
Nummer drei (Elektriker, der so etwas nach eigener Aussage regelmäßig macht): "Erdung und Potentialausgleich über einen Erdspieß sind zulässig. Bauen wir auch immer so. Ist nach Norm möglich und hat den Vorteil, dass Sie das Kabel ja gar nicht durch das Haus führen und damit den Blitz gar nicht ins Haus hereinholen."

Kundenanfrage per Email hat geschrieben:Brauche ich trotz des oben genannten Multiswitch einen Verstärker für das terr. Signal?

Der von ihnen genannte Multischalter ist ein Billig-Teil, der hat absolut keine terrestrische Verstärkung… da muss also auf jeden Fall mind. ein 20db Antennenverstärker für Radio/UKW/BK hin.

Kundenanfrage per Email hat geschrieben:Wenn ja, welchen empfehlen Sie, die Auswahl ist groß? Installation direkt vor Eingang in Multiswitch?

Wenn nur UKW eingespeist werden soll dann sollte dieser reichen => DUR-LINE VBK22S 22db
Anschluss am terrestrischen Eingang vom Multischalter.

Kundenanfrage per Email hat geschrieben:Allgemeine Frage: Ich hatte in meiner ersten Bestellung für die SAT-Anlage komplett Kompressionsstecker bestellt. Nun habe ich in dem Artikel von Push-On-Steckern für den Innenbereich gelesen. Sind diese für den Innenbereich besser geeignet? Gibt es diese auch für das von mir gekaufte dreifach geschirmte Koax-Kabel SD 100 A-T 7,0?

Ja, die passen da auch drauf

Hier Beiträge von ihnen vorher schon hier im Forum:
Fragen zu Dachmontage (Antennenmast/Erdung/Satantenne)
Kabelverlegung in Leerrohr

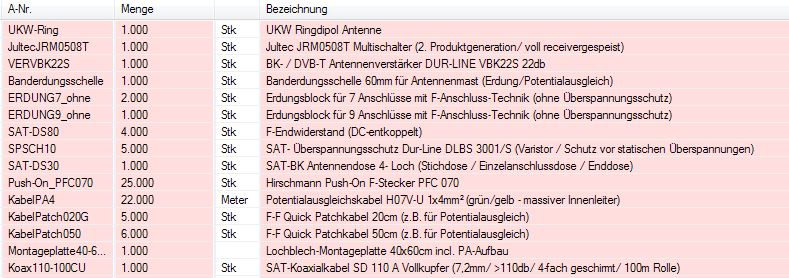

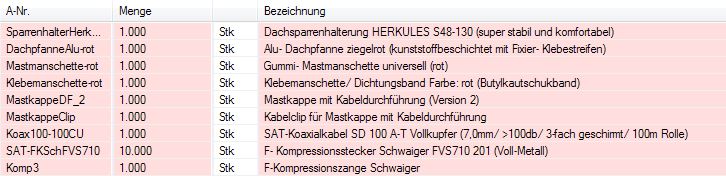

Und hier noch ein Screenshot ihrer Bestellung bisher

techno-com

techno-com hat geschrieben:
Kundenanfrage per Email hat geschrieben:Die Hausinstallation wurde ebenso in 2005 von einem Elektriker vorgenommen.
---- das klingt jetzt schon furchtbar
Elektriker vergessen gerne die DIN/VDE Vorschriften zum Blitzschutz/der Erdung zu erfüllen (90% wird es gar nicht gemacht und von den restlichen 10% ist über 50% falsch ausgeführt)
Schauen sie sich mal den Beitrag unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich an und prüfen sie das …
.......

Kundenanfrage per Email hat geschrieben:Hallo, das „furchtbar“ hat sich bestätigt. Ich werde jetzt erst einmal viel Lesen und noch mal in die Planung einsteigen. Die Bestellliste wird umso länger. Ich melde mich, wenn ich glaube soweit zu sein.

Freundliche Grüße

Christian P.

techno-com

Das war ja auch zu 95% klar

Lesen sie auch unter Fragen zu Dachsparrenhalter, Erdung, Potenzialausgleich und in vielen vielen mehr Beiträgen dazu im Forum wo das ALLES ganz genau erklärt wird.

techno-com

Kundenanfrage per Email hat geschrieben:Guten Abend Herr Uhde,

bevor ich die zweite Bestellung bei Ihnen im Shop auslöse, will ich sicher gehen, dass ich an alles gedacht habe und eine technisch einwandfreie Lösung gefunden habe. Dazu meine E-Mail.

In der letzten Woche wurde der äußere Blitzschutz nachgerüstet. Die SAT-Schüssel wurde mit einer Fangstange gesichert. Die Erdungsleitung wurde über das Dach und die Fassade zum Bodenerder geführt. Anbei finden Sie eine Skizze zur SAT-Anlage und eine Bestellliste.

Zur technischen Ausführung habe ich noch einige Fragen:

1. Muss die Potenzialausgleichsschiene 1 im Spitzboden mit dem Mast der Antennen verbunden werden (Potenzialausgleichskabel 1x4mm²)?

2. Aktuell habe ich – wie Sie so schön schrieben – ein Billigteil von einem Multischalter installiert (Chess CMS 5/4-NT; rund 8 Jahre alt). Da ich eh alles neu mache stellt sich die Frage auch diesen auszutauschen. Was empfehlen Sie? Bedarf: 1 Satellit (Astra), 4 Eingänge SAT, 1 Eingang Terrestrisch, 4 Ausgänge für Hausanlage für 4 Zimmer. Receivergesteuert oder mit Netzteil? Ein Stromanschluss ist in der Nähe, sodass die Stromversorgung kein Problem ist.

3. Ich habe in Ihrem Shop nur Multischalter gesehen, die mehr als 4 Ausgänge haben. Muss ich auf die offenen Ausgänge F-Endwiderstände setzen?

4. Empfehlen Sie einen Überspannungsschutz? Wenn ja, auf welche Potenzialausgleichsschiene muss ich diese installieren (1, 2 oder 3, siehe Skizze)?

5. Bieten Sie auch so ein Lochblech für die Montage im Keller an? Eine Holzplatte ist ja brennbar und falls der Multischalter sich mal verabschiedet vielleicht ungeeignet? Was würde das kosten, wenn Sie die Teile auf dem Lochblech vormontieren (Umfang siehe Skizze, außer Potenzialausgleichleitung)?

Vielen Dank.

Freundliche Grüße

Christian P.

techno-com

Kundenanfrage per Email hat geschrieben:Guten Abend Herr Uhde,

Ein "virtuelles" Hallo erst einmal jetzt aus dem Forum

Ich habe ihre fast komplette Email-Anfrage (nur die ersten paar Beiträge die geklärt waren nicht) mal übernommen ins Forum, das wird langsam sehr interessant und daher möchte ich das für die "Nachwelt" auch erhalten was wir hier so alles durch sprechen. Das wird mit Sicherheit mehr als 80% auch angehen was sie während einem wahrscheinlich als "sehr einfach" geplanten Umbau so alles noch an weiteren Infos erhalten haben.

Kundenanfrage per Email hat geschrieben:bevor ich die zweite Bestellung bei Ihnen im Shop auslöse, will ich sicher gehen, dass ich an alles gedacht habe und eine technisch einwandfreie Lösung gefunden habe. Dazu meine E-Mail.

Ich würde sie bitte ab hier jetzt dann auch ihre Anfragen über dieses Forum, diesen Beitrag einzustellen !

Kundenanfrage per Email hat geschrieben:In der letzten Woche wurde der äußere Blitzschutz nachgerüstet. Die SAT-Schüssel wurde mit einer Fangstange gesichert. Die Erdungsleitung wurde über das Dach und die Fassade zum Bodenerder geführt.

Sehr interessant ! Was für eine Firma hat ihnen das installiert ? Damit bitte keinen Firmennamen nenne, sondern einfach schreiben ob das ein Elektriker war oder eine Blitzschutz-Fachfirma ? Hintergrund ist das nicht viele eine Ahnung davon haben wie man so etwas aufbaut und daher bei der Errichtung von solchen Fangeinrichtungen sehr viele Fehler gemacht werden, da muss schon eine "Qualifikation" dafür gegeben sein bei der Planung und natürlich beim Bau. Da geht es um Sicherungsbereiche, Trennabstände und noch vieles mehr.
Anfangen das hier Fehler gemacht wurden

sind schon in der nächsten kommenden Frage zu finden, wenn jemand eine Fangeinrichtung für einen Antennenmast erstellt dann hätte das was sie im nächsten Schritt erfragen schon ausgeführt sein müssen.
Könnten sie von dieser Fangstange, von dem Hilfserder/Entlastungserder und von der blitzstromtragenden Verkabelung (an der Fangstange, am Entlasungserder und an der Haupterdungsschiene/HES) mal Bilder machen und diese hier einstellen ? Wie das geht finden sie unter Bilder / Anhänge einstellen ins Forum - Wie geht das ? (Wichtig ! Bitte geben sie den Bildern aussagekräftige Benennungen/Namen).

Kundenanfrage per Email hat geschrieben:1. Muss die Potenzialausgleichsschiene 1 im Spitzboden mit dem Mast der Antennen verbunden werden (Potenzialausgleichskabel 1x4mm²)?

Ja, ein Antennenmast der extra durch eine Fangeinrichtung/Fangstange gesichert ist muss dann mit in den Potentialausgleich aufgenommen werden/darin integriert werden.

Kundenanfrage per Email hat geschrieben:2. Aktuell habe ich – wie Sie so schön schrieben – ein Billigteil von einem Multischalter installiert (Chess CMS 5/4-NT; rund 8 Jahre alt). Da ich eh alles neu mache stellt sich die Frage auch diesen auszutauschen. Was empfehlen Sie? Bedarf: 1 Satellit (Astra), 4 Eingänge SAT, 1 Eingang Terrestrisch, 4 Ausgänge für Hausanlage für 4 Zimmer. Receivergesteuert oder mit Netzteil? Ein Stromanschluss ist in der Nähe, sodass die Stromversorgung kein Problem ist.

Mein Tipp/Vorschlag für alle Installationen => Jultec JRM0508T (in Tests "reichte" hier ein "sehr gut" nicht immer aus, siehe auch unter Diverse Fachfragen zum Thema Sat, Potentialausgleich , dort finden sie einen Testauszug für den Jultec JRM0508A welcher den Unterschied zum von mir vorgeschlagenen Jultec JRM0508T hat das er noch Kaskadenausgänge für Erweiterungen hat was sie nicht benötigen ! .... und das war noch zu Zeiten wo dieser Schalter eine Stromaufnahme von 70mA hatte, heute bei der 2. Generation des Schalters wurde dieser auf 40mA herunter gesetzt - siehe dazu auch unter Jultec-Glossar => Reduzierter LNB-Stromverbrauch ).

Kundenanfrage per Email hat geschrieben:3. Ich habe in Ihrem Shop nur Multischalter gesehen, die mehr als 4 Ausgänge haben. Muss ich auf die offenen Ausgänge F-Endwiderstände setzen?

Ja, offene Ein- und Ausgänge an einem Multischalter müssen mit je einem F-Endwiderstand DC-entkoppelt abgeschlossen werden.
"Eingang/Eingänge" wäre der terrestrische Eingang, der ist ja aber bei ihnen belegt mit der geplanten UKW-Terrestrik.
"Ausgänge" sind die Teilnehmerausgänge.
Grund hierfür finden sie unter Umrüstung Kabel auf Sat im Altbau

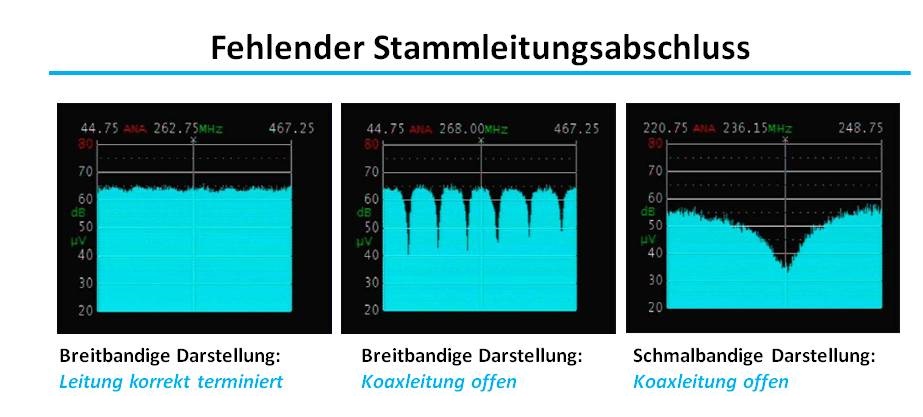

: Fehlender Stammabschluss Endwiderstand terminiert Multischalter Satanlagen

Kundenanfrage per Email hat geschrieben:4. Empfehlen Sie einen Überspannungsschutz? Wenn ja, auf welche Potenzialausgleichsschiene muss ich diese installieren (1, 2 oder 3, siehe Skizze)?

Überspannungsschütze/Varistoren sind gegen statische Überspannungen die durch Blitzeinschläge in der Umgebung auftreten können, haben also nichts mit einem direkten Blitzeinschlag direkt zu tun. Diese sind keine Vorschrift der Erdung, trotzdem aber sehr hilfreich für den kompletten Schutz der Anlage. Für jedes Kabel das von außen kommt (bei ihnen 4x vom Quattro-LNB + 1x von der terrestrischen Antenne) wird dazu einer benötigt. Anbringen am der mastnahnen Erdungsblock in Richtung nach außen zu den Antennen.

Kundenanfrage per Email hat geschrieben:5. Bieten Sie auch so ein Lochblech für die Montage im Keller an? Eine Holzplatte ist ja brennbar und falls der Multischalter sich mal verabschiedet vielleicht ungeeignet? Was würde das kosten, wenn Sie die Teile auf dem Lochblech vormontieren (Umfang siehe Skizze, außer Potenzialausgleichleitung)?

Siehe unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich !
Artikel "Lochblechplatte mit PA-Vormontage" ist im Shop nicht direkt zu bestellen, das muss man nach Eingang der Bestellung dann manuell hinzufügen. Alle anderen Teile die dafür benötigt werden sind in diesem Beitrag genau erklärt und können im Shop bestellt werden (in ihrem Fall bitte die Patchkabel für den Anschluss des Antennenverstärkers UKW mit einplanen).
Edit: Artikel "Vormontage" sind jetzt im Shop eingestellt => KLICK

UHU · Ungelesener Beitrag von **UHU** » 26. Juli 2014 20:42

Hallo Herr Uhde,

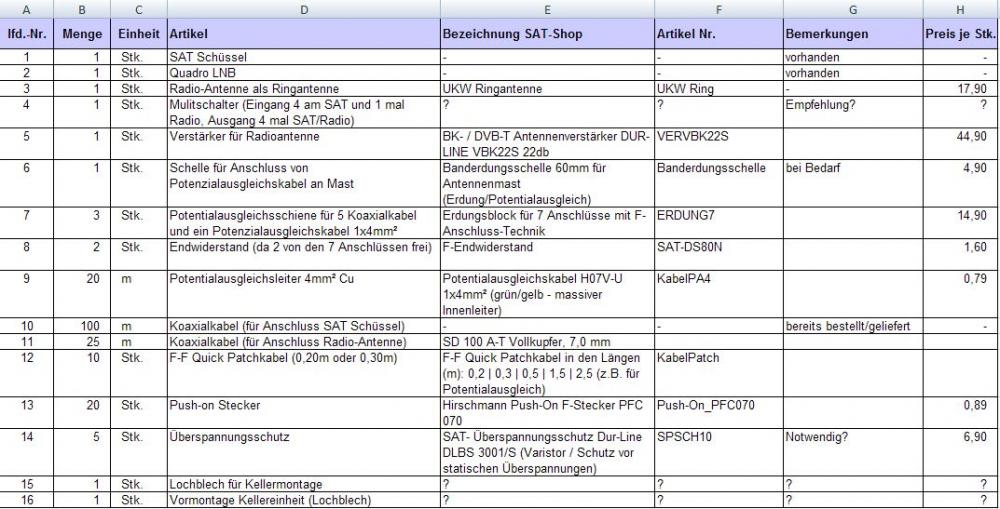

eine gute Idee, unseren fachlichen Austausch und mein Herantasten an die richtige Lösung dem breiten Publikum zur Verfügung zu stellen. Ich habe meine Montageplanung/-skizze (siehe Anhang) um folgende Dinge ergänzt:
- Überspannungsschutz (mastnah)
- Potenzialausgleichskabel vom Mast zur ersten Potenzialausgleichsschiene (mastnah)
- F-Endwiderstand an offenen Eingängen zum Multischalter
- Beschriftung der geplanten F-F- Quick Patchkabel.

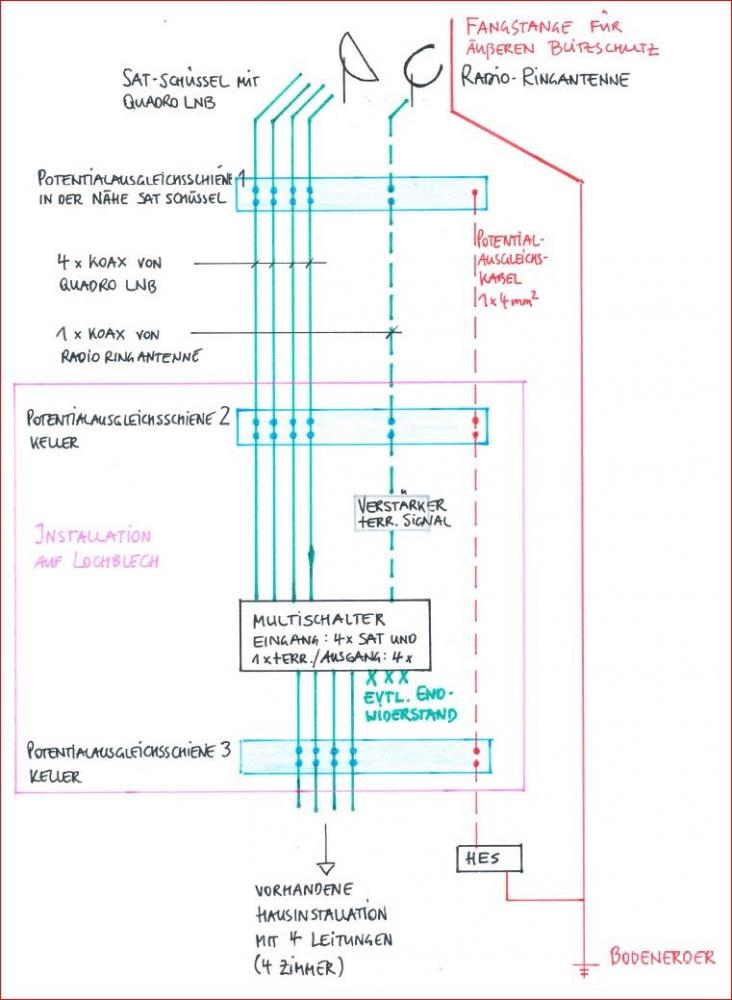

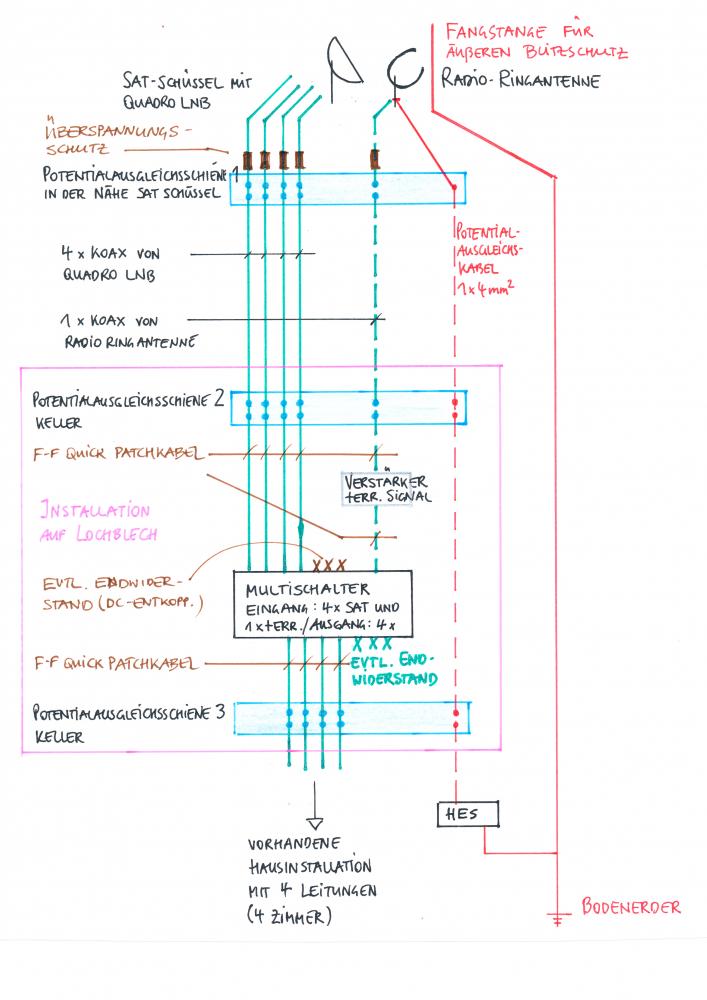

FRAGE: Ist meine Montageplanung/-skizze jetzt technisch richtig und vollständig? Wenn ich ein "okay" von Ihnen bekomme, löse ich die Bestellung aus. Bezüglich der Montageplatte melde ich mich im Anschluss an die Bestellung per E-Mail.

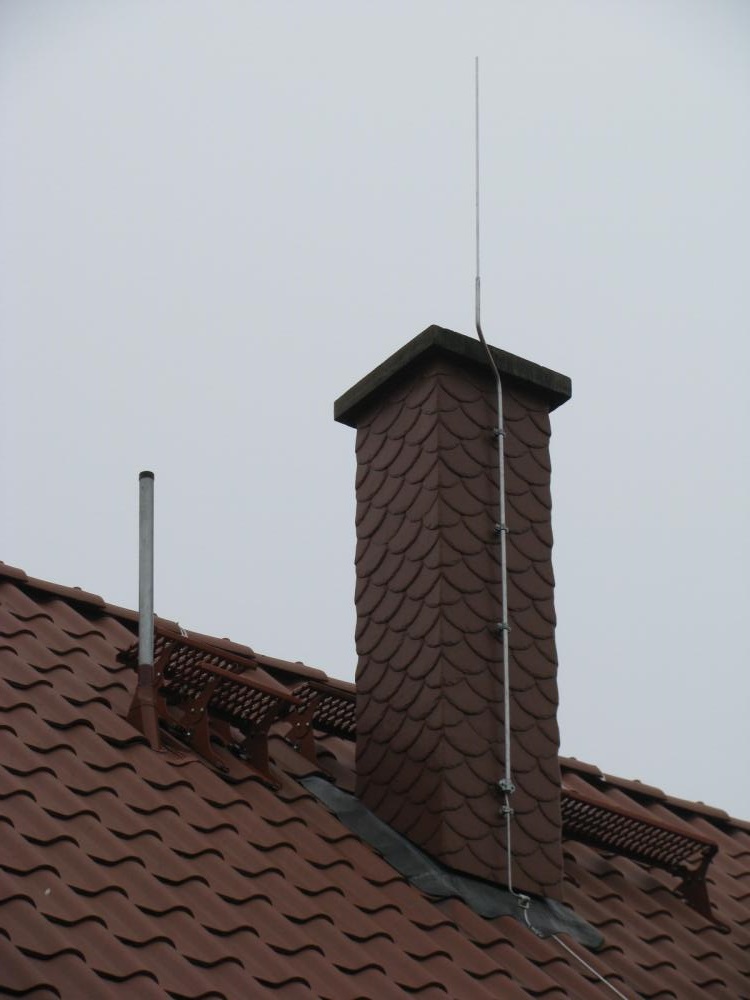

Darüber hinaus habe ich die gewünschten Fotos gemacht. Ich habe den äußeren Blitzschutz von einer Firma ausführen lassen, die ausschließlich Blitzschutzanlagenbau betreibt. Ich bin der Hoffnung, dass die Arbeiten sach- und fachgerecht ausgeführt wurden (ein Prüfprotokoll habe ich zumindest bekommen). Ich habe jedoch nur den äußeren Blitzschutz beauftragt! Die ganzen Themen um die SAT-Anlage im inneren des Hauses will ja selbst machen. Aus diesem Grund auch meine Frage zum Potenzialausgleichskabel am Mast. Auf dem einen Foto sehen Sie die Fangstange, die über ihren Schutzbereich (45°) auch den Mast samt SAT-Schüssel und Radioantenne (noch nicht an Mast montiert) abdecken soll. Die Ableitung wird nach unten geführt (siehe Foto 2) und über einen neun Meter tiefen Bodenerder abgeleitet. Ich hatte mich für den äußeren Blitzschutz mit einer Ableitung außerhalb des Hauses entschieden, um mir nicht das Blitzschutzkabel einschl. der potenziellen Gefahren ins Haus zu holen. Auch die notwendigen Installationsabstände für die Führung des Blitzschutzkabels hätte ich unter den gegebenen Umständen nicht einhalten können. Sicherheit geht geht eben vor!

PS: Sorry, ich konnte die Fotos leider nicht drehen. In meinem Bildbearbeitungsprogramm wird alles richtig herum angezeigt.

Vielen Dank!
Christian

techno-com

Sooooo.... habe mir das jetzt noch einmal alles genau angeschaut und kann eigentlich nichts falsches hier mehr finden, sieht perfekt aus !

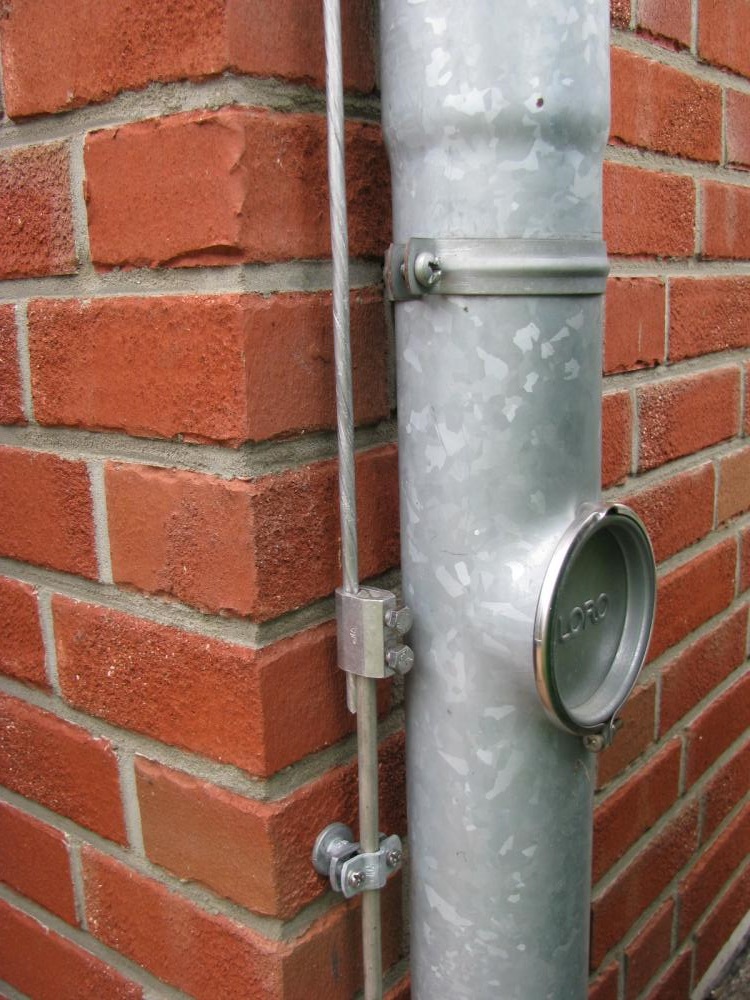

Außer der Sache das ich hier keine Verbindung ihres Regenfall-Rohres sehe mit dem Erdungskabel 25mm² Alu ... den dieses ist nicht im vorgeschriebenen Trennungsabstand zu diesem Regenfallrohr verlegt und somit müsste dieses Rohr mit angeschlossen werden ... ist ja aber ggf. weiter oben/unten gemacht, sollte geprüft werden

Bis auf eines das mich immer noch stört, sie haben für 4 Anschlüsse hier nur 4x eine Single-Versorgung hergestellt und noch nicht einmal das Wohnzimmer mit einer Twin-Versorgung verkabelt...... können sie nichts zumindest ins Wohnzimmer ein weiteres Koaxkabel nach verlegen und dort dann eine 4-Loch Antennendose montieren ?

Wenn die Kabel dort fest verlegt sind, also nicht mehr zugänglich, dann gibt es auch immer noch die Montage eines speziellen Multischalters mit dem Jultec JRS0502-2+4T.
Hier im Forum erklärt unter JULTEC JRS0502-2+4T 2x Unicable/4x Legacy Multischalter

P.S. für eigenes Interesse und weil das hier sicherlich in Zukunft öfters kommen wird ..... können sie uns hier mitteilen was sie für die Errichtung der Fangstange incl. Hilfserder (wie lange ist dieser eigentlich und wie weit wurde der "unter Erde" geschlagen ?) und Verkabelung bezahlen mussten ? Würde mich brennend interessieren

--------------
Hinweis: wenn sie heute anrufen .... bitte nicht vor 11-12 Uhr ! Muss jetzt 6.30 Uhr los Richtung Stuttgart und habe dort Termin mit einer Hausverwaltung ein Haus mit 21 Wohneinheiten anschauen das mit einem Einkabelsystem für 4 Satelliten umgebaut werden soll.... das dauert ein wenig, vor allem da die Autobahn da runter und wieder hoch nicht gerade immer sehr frei ist

UHU · Ungelesener Beitrag von **UHU** » 28. Juli 2014 21:24

Guten Abend!

Schön zu hören, dass ich mich langsam der Lösung annähere. Puh. Entschuldigen Sie meine "einfach gestrickten" Fragen: Wozu brauche ich eigentlich eine Twin-Verkabelung mit einer 4-Loch-Antennendose? In meinem Fall ist es nicht möglich, ein weiteres Kabel zu ziehen. Wenn, dann müsste ich also den speziellen Multischalter installieren. Aber wozu? Mit diesem Multischalter hätte ich dann in allen vier Zimmern die Möglichkeit eine 4-Loch-Steckdose zu installieren? Ich bin gespannt auf die zusätzlichen Möglichkeiten. Aus den verlinkten Artikeln konnte ich das nicht herauslesen.

Nun zu Ihren Fragen: Ich habe kompletten äußeren Blitzschutz für das Haus installieren lassen (normales EFH mit Satteldach). Das hat mich rund 2.000 Euro brutto gekostet. Die Mädels hatten eh immer Angst wenn es donnerte und blitzte, sodass ich nun die Anpassung der SAT-Anlage genutzt habe, um komplett aufzurüsten. Was tut man nicht alles ... Die Fangstange überragt den Schornstein um rund 1,20m. Somit kann auf eine zusätzliche Fangstange am Mast der SAT-Schüssel und den Anschluss der Laufroste verzichtet werden. Alle Komponenten liegen so im Schutzbereich der Fangstange (45°). Der Tiefenerder hat einen Durchmesser von 20 mm und hat eine Länge von 9m. Er wurde in die Erde gebohrt (Einzelelmente 1,50m lang). Von den Tiefenerdern habe ich drei Stück rund ums Haus verteilt. Je Tiefenerder habe ich rund 250 Euro brutto bezahlt (plus Anschlusseinheit an Ableitungsanlage). Bedenken Sie, dass die Anlage in der Nähe von Berlin installiert wurde. Die Preise sind sicher nicht ganz vergleichbar mit denen im Südwesten des Landes. Aber als grobe Richtung ist das denke ich okay.

Wenn Sie mir bitte noch eine kurze Rückmeldung zu meinen Fragen von oben geben, dann kann ich Mittwoch oder Donnerstag die Bestellung auslösen.

Viele Grüße
Christian

techno-com

UHU hat geschrieben:Wozu brauche ich eigentlich eine Twin-Verkabelung mit einer 4-Loch-Antennendose?

Für den Anschluss von Twin-Receivern (... Gerät mit 2 Tunern, ein Programm aufnehmen und ein anderes parallel aufnehmen ...... das ist heute zumindest im Wohnzimmer schon "Standard", mittlerweile sogar immer mehr Triple- oder sogar Quad-Tuner Geräte mit dann 3 oder sogar 4 Tunern eingebaut).
Mehr dazu auch unter Twin-/Triple-Receiver Versorgung / gleichzeitige Aufnahmen

UHU hat geschrieben:In meinem Fall ist es nicht möglich, ein weiteres Kabel zu ziehen.

Sind also keine Leerrohre dort verlegt ?
Dann entspricht diese Installation nicht der DIN, vor allem weil sie ja auch schreiben das sie Elektroinstallation erst 2005 vom Elektriker vorgenommen wurde.
Die DIN sagt im Wort aus das "Kabel der Telekommunikation" (dies sind Koaxkabel, Telefonkabel und Telefon-/Netzwerkkabel) "austauschbar" verlegt werden müssen. In normales deutsch übersetzt bedeutet dies das diese Kabel in Leerrohren verlegt werden müssen das man sie später austauschen kann durch einfach heraus ziehen + neue Kabel einführen. Wenn diese Kabel einfach in die Wand verlegt wurden und anschließend verputzt wurden dann ist dies eine fehlerhafte Ausführung der Verlegearbeit. Zu ändern ist es nicht mehr, es ist aber auf jeden Fall zu beanstanden (auch wenn das 2005 war ist die ausführende Kraft für die Einhaltung von DIN-Normen verantwortlich).

UHU hat geschrieben:Wenn, dann müsste ich also den speziellen Multischalter installieren. Aber wozu? Mit diesem Multischalter hätte ich dann in allen vier Zimmern die Möglichkeit eine 4-Loch-Steckdose zu installieren? Ich bin gespannt auf die zusätzlichen Möglichkeiten. Aus den verlinkten Artikeln konnte ich das nicht herauslesen.

Siehe unter JULTEC JRS0502-2+4T 2x Unicable/4x Legacy Multischalter
Dort ist das in "einfachen Worten" so erklärt:

techno-com hat geschrieben:JRS0502-2+4T - Jultec Receiver Powered Stacker mit 4x Legacy (receivergespeistes Einkabelsystem für 1 Satellit)
......
Begriffserklärung: LINK hier drücken
......
Kurzerklärung:
2x CSS/Legacy-Ausgang => daran können über nur eine Leitung 2 Single-Receiver bzw. ein Twin-Receiver versorgt werden, Versorgung erfolgt über "Unicable" (Receiver muss dafür tauglich sein, also Einkabel-/SCR-/SatCR-/CSS- bzw. Unicable-tauglich sein - sind aber alle Geräte von Qualitätsherstellern auf jeden Fall). Wenn nur ein Single-Receiver an einen dieser Ausgänge angeschlossen wird schaltet der Schalter automatisch in den Legacy-Modus, d.h. der Ausgang verhält sich dann wie ein normale Multischalter-Ausgang und es werden keine besonderen Anforderungen an den Receiver gestellt (also er muss nicht "unicable-tauglich" sein).
4x Legacy-Ausgang => diese Ausgänge verhalten sich wie ein Standard-Multischalter bzw. LNB-Ausgang (Single-/Twin-/Quad-/Octo-LNB).

Die perfekte Lösung für das z.B. Einfamilien-/Zweifamilienhaus wo "vergessen" wurde im Wohnzimmer eine Twin-Versorgung über 2 separate Kabel herzustellen.

Über die Boardsuche (Suchbegriff "JRS0502-2+4T") finden sie sicherlich auch schon etliche andere Beiträge zu diesem Schalter mit mehr Bildern/Erklärungen.

UHU · Ungelesener Beitrag von **UHU** » 29. Juli 2014 20:01

Guten Abend!

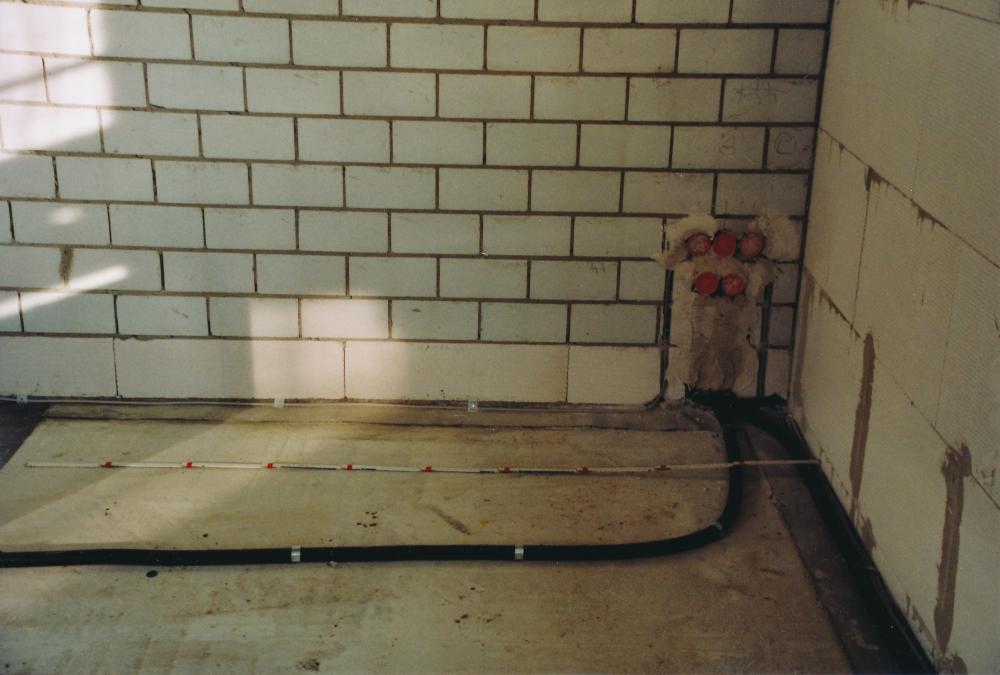

Ich kann Entwarnung geben. Es wurden Leerrohre verlegt. Ein Foto habe ich angehangen. Ich werde also den "normalen" Multischalter nehmen und versuchen ein zusätzliches Koax-Kabel durch das Leerrohr zu ziehen. Am Ende kommt dann eine 4-Loch-Dose. Unser Plasmafernseher hat zwar "nur" einen Tuner für SAT, aber es wird wohl nicht der letzte Fernseher sein. Ich werde heute noch einmal alles durchschauen und nachmessen. Morgen folgt die Bestellung. Danke!

Schönen Abend wünscht
Christian

techno-com

OK, dann ist gut

Schauen sie mal was ich gerade gestern in einem Beitrag parallel geschrieben habe (Quelle: Kaufberatung SAT Anlage ):

techno-com hat geschrieben:Ich würde nicht jedes Zimmer mit einer Twin-Versorgung ausstatten, im Schlafzimmer und in den Kinderzimmern z.B. nur wirklich dann wenn dort mal ein Twin-Receiver zum Einsatz kommen soll (ist ja wirklich nicht gerade Standard in solchen Räumen). Dafür würde ich aber ins Wohnzimmer mind. 4 Kabel ziehen, die Technik ist mittlerweile schon bei Quad-Tuner Receivern angekommen - wie sinnvoll das für einen selbst ist muss man selbst entscheiden - aber oft wird auch ein Twin-Receiver + ein Receiver der im TV eingebaut ist verwendet und das würde schon 3 Versorgungen benötigen.
Dort wo ein Kabel hingeht (Single-Versorgung) => 3-Loch Antennendose (Stichdose)
Dort wo zwei Kabel hingehen (Twin-Versorgung => 4-Loch Antennendose (Stichdose)
2x Twin Versorgung => 2x 4-Loch Dose nebeneinander montieren/verbauen

Auch wenn sie nur 4mm Kabel rein legen können, besser auf diesem Weg 2-3 Kabel rein als das nur 1x ein 7mm Kabel rein geht

Für die Zukunft einfach von Anfang an gerüstet sein .... jetzt wäre es an diesem Platz sogar noch möglich eine Bohrung zu setzen für weitere Unterputz-Rahmen !
Sparen sie an diesem Platz auch mit Steckdosen nicht, ich habe 5 Steckdosen am TV/Receiver/Stereoanlage/Playstation/DVD-Bluray etc. etc. Aufstellplatz und die reichen jetzt schon nicht mehr ... 4x Netzwerk-Anschlüsse im Wohnzimmer, auch diese reichen jetzt schon nicht mehr (TV + Receiver + AV-Receiver incl. Internet-Radio + Bluray-Player + Playstation).
Netzwerk übrigens immer auf Gigabit-LAN (GB/1000Mbit) auslegen, d.h. das jede Doppelanschluss-Netzwerkdose mit 2 Kabeln a 8 Litzen angefahren und verdrahtet werden muss .... Elektriker verkabeln normal eine Netzwerkdose nur mit 4 Pins was sie dann nur 100Mbit-tauglich macht und man sie auch nicht für andere Zwecke (z.B. DECT) nutzen kann bzw. man sie dann auch nicht "splitten" kann das ein Anschluss 2x 100Mbit möglich macht für 2 Geräte).

techno-com

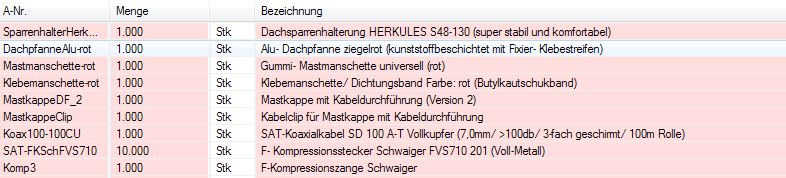

Für die Vollständigkeit dieses Beitrages hier ihre Bestellung (incl. der Bestellung vor ein paar Wochen schon vorab - Mast + Kabel ...).
