Hallo zusammen,

im allgemeinen wird bei der Cubsat 70 immer vom Empfang von Astra 19,2 und Hotbird 13,0 gesprochen.
In der Anleitung zur Cubsat wird aber auch beschrieben wie der simultane Empfang von Astra 28,2 und Astra 19,2 einzustellen ist.

Hat schon jemand getestet ob sogar alle 3 Satelliten gleichzeitig mit der Cubsat 70 empfangen werden können?

Danke für die schnelle Antwort.
Ich werd dann erstmal versuchen mit der bereits vorhandenen Cubsat-Multifeedhalterung die beiden Astra anzupeilen. Ich wohne in der Nähe von Düsseldorf, die Chancen sollten da eigentlich ganz gut sein.

Ich dachte die Extra-Halterung ist sowohl für Astra 2 als auch für Eutelsat, um den Abstand einzustellen verschraubt man die Halterung an den unterschiedlichen Bohrungen. Wie in der zweiseitigen französsichen Anleitung zu sehen (Seite1-Bild1; Seite2-Bild2).

Hallo zusammen,

da mich das Thema auch brennend interessierte und ich leider keine zufriedenstellende Antwort (im Sinne von "es funktioniert") finden konnte, habe ich es mal darauf an kommen lassen und möchte meine Erkenntnisse natürlich nicht nur für mich behalten.

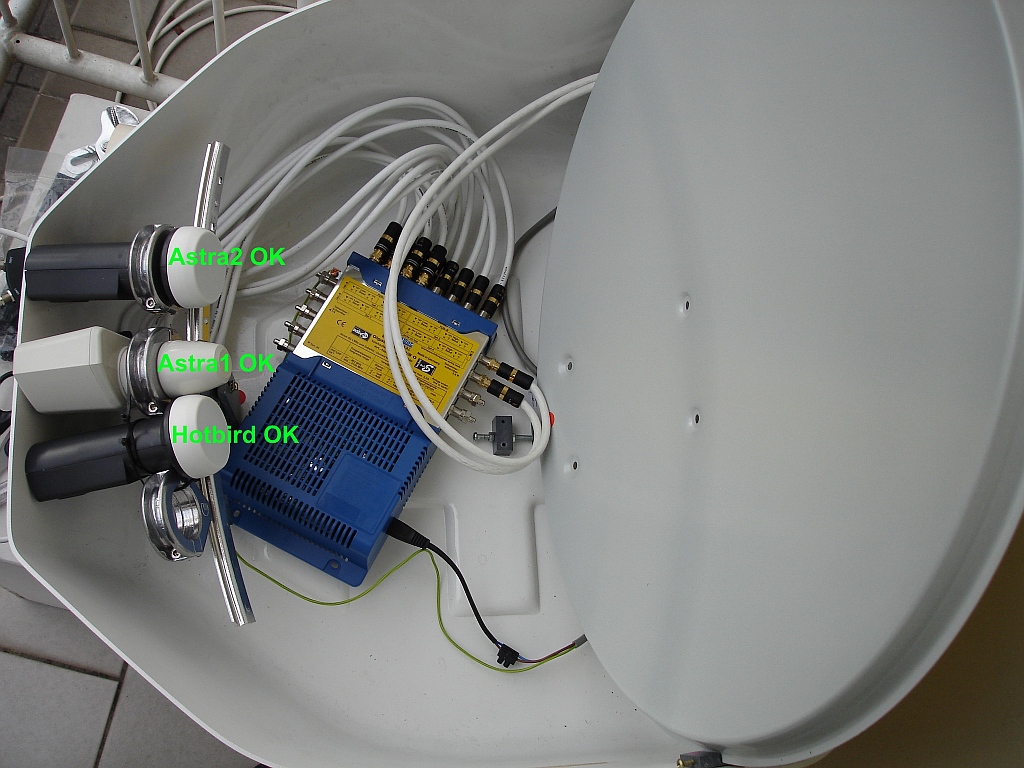

Ich hatte im ersten Schritt nur Astra1 (19,2°) mit 1 LNB in der Cubsat. Wegen BBC-HD hatte ich mir irgendwann den original-Multifeed-Halter zugelegt und Astra2 (28,2°) zentriert und Astra1 schielend empfangen. Man muss dazu sagen, ich wohne in Köln, also in weiter östlich gelegenen Teilen Deutschlands kann ich mir sehr gut vorstellen, dass das nicht mehr so einfach klappt.
Das hat ein halbes Jahr extrem gut funktioniert, weshalb ich die Sache noch steigern wollte. Also habe ich es gewagt und die Sache mal umgedreht: Astra1 in die Mittelposition und Astra2 schielend - und es funktionierte immer noch sehr gut (selbst bei mittelstarkem Regen noch). Damit war für mich klar, dass dann auch Hotbird schielend zu empfangen sein müsste.
Also ein "normales" Multifeed für andere Schüsseln besorgt und gebastelt. Da ich wusste, dass in der Cubsat die LNBs für Astra1 und Hotbird sehr dicht aneinander liegen müssen, habe ich mir einen Multifeed mit sehr dünnem LNB-Halterungsrahmen geholt: Da die Qualität von diesem Halter jedoch extrem mäßig war (es war ursprünglich einer mit 4 Halterungen, bei dem mir eine Schelle schon beim leichten Festziehen weggebrochen war) und die ganze Angelegenheit nur extrem wackelig zu befestigen war, habe ich mir noch einen anderen Multifeed-Halter (jedoch mit dickeren LNB-Halterungen) gekauft.
Dadurch ergab sich jedoch leider das erwartete Problem, so dass Hotbird nur mit Störungen zu empfangen war: Also weiter gebastelt und eine etwas nicht ganz so hübsche Lösung umgesetzt: Da diese Lösung aber immer noch stabiler ist, als die aller erste mit dem labilen Multifeed, bin ich bei dieser geblieben.
Fazit: Also wenn man relativ weit westlich wohnt, kann man mit der Cubsat 70 die 3 Satelliten super empfangen. Mit einem entsprechenden Multifeed und bei der Verwendung von ausschließlich Horn-LNBs (wie mein mittleres), wäre sogar noch Astra1/3 (23,5°) - also 4 Satelliten/LNBs - drin, aber man muss es ja auch nicht übertreiben. :)
Wie Herr Uhde auch immer wieder betont, ist die genaue Ausrichtung ein absolutes Muss. Ulkigerweise gibt es extreme Unterschiede zwischen einzelnen Sendern. Selbst mit einer "schnell mal" ausgerichteten Schüssel funktionieren manche Sender, andere sind nur mit einer optimal ausgerichteten Schüssel zu empfangen.

Viele Grüße
C.

Hallo zusammen,

da ich nach meiner Feedhalterung gefragt wurde, gebe ich mal eine kurze Beschreibung der durchgeführten Modifikationen.

Benötigte Teile:

- original Cubsat-(Multi-)Feedhalter (Plastik, in L-Form)
Siehe "Bild1"

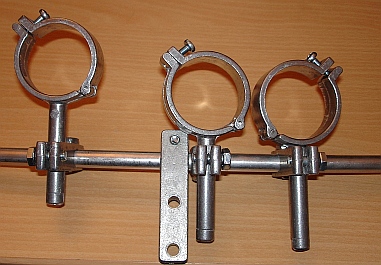

- Multifeedhalter mit senkrecht befindlichen Bohrungen (i.d.R. Metall)
Siehe "Bild2"

(Anm.: Bei den weiteren Fotos kam der Multifeed-Halter aus meinem o.g. 2. Versuch zum Einsatz, den ich aber für die Fotos nicht nochmal abmontieren wollte und der auch etwas schwerer zu montieren war, da man diesen noch im richtigen Winkel 'zurechtbiegen' musste.)


Montage:

Als Ausgangsbasis diente bei mir der original-Multifeed-Halter (Plastik grau). Der originale Feedhalter (Plastik weiß) würde genauso funktionieren, bei dem wären lediglich noch weitere Anpassungen notwendig (dazu gleich mehr).

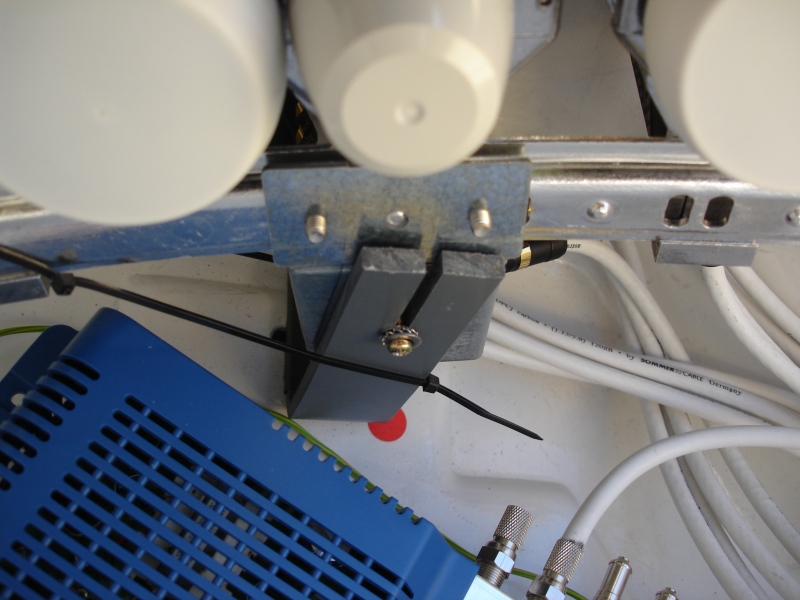

Im Originalzustand (mit 1 LNB) ist der Feedhalter seitlich im Kasten montiert. Bei meiner Konstruktion ist die Außenseite des Feedhalters nach vorn gedreht und per Schraube einfach mit dem nicht originalen Multifeed (Metall) verbunden. Hier muss man ggf. (je nach verwendetem Multifeed) schauen, wann die LNBs am ehesten wieder im Brennpunkt der Schüssel liegen.

Siehe "Bild3"

Da eine Schraube nicht sonderlich stabil ist, habe ich zusätzlich auch noch ein wenig Kleber verwendet. Alternativ hätte man auch ein passendes Loch bohren können (nach dem ersten Ausrichten, leicht versetzt, da der MF schräg montiert werden muss).

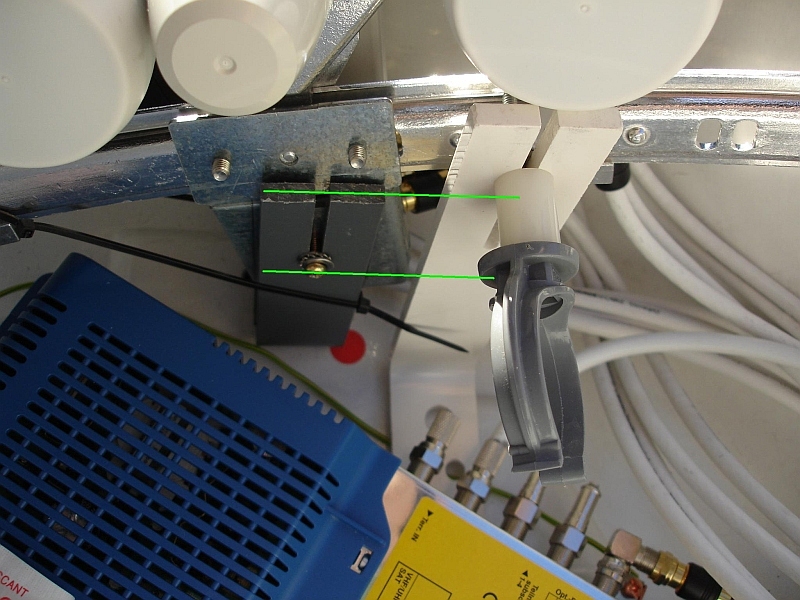

Da die Schrauben des MF gegen den Feedarm kamen, musste ich den Feedarm (links) kürzen/absägen. Bei Verwendung des originalen Feedhalters (rechts), müsste man zusätzlich entweder die Aussparung verlängern oder ein Loch in der entsprechenden Höhe für die Verschraubung bohren. (Der weiße original-Halter ist nur für das Foto daneben gestellt worden, er liegt ansonsten im Schrank.)

Siehe "Bild4"

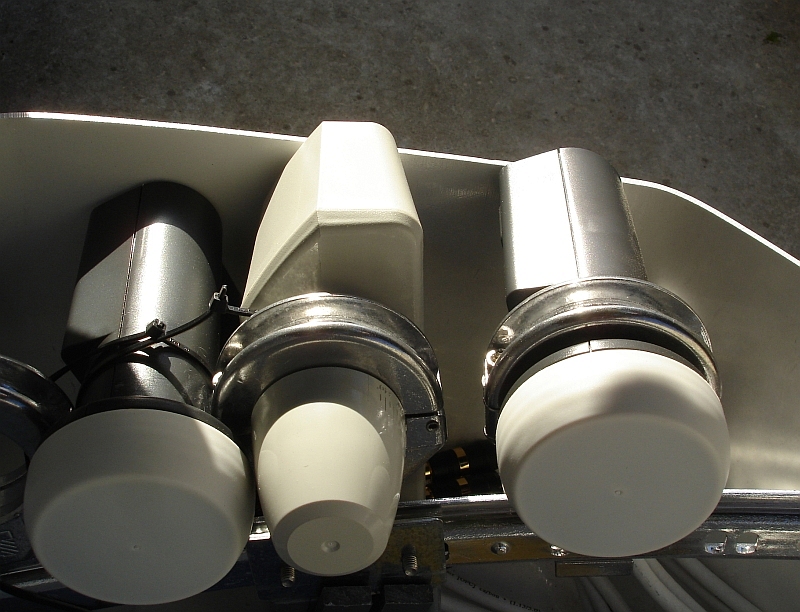

Wie man gut erkennen kann, sitzt der MF am tiefsten Punkt der Aussparung im MF-Halter, damit die LNBs noch unter den Deckel passen. Das ist die höchstmögliche Position, damit der Deckel noch schließt:

Siehe "Bild5"


Das Alps-LNB (das mit dem kleineren LNB-Auge) hat sich da als Knackpunkt herausgestellt, da es deutlich höher/länger als die Invertos ist. Ich musste sogar Winkelstecker anbringen, damit die Konstruktion überhaupt noch in den Kasten gepasst hat. Wenn man auf kleinere LNBs ausweicht, hat man sicher mehr Spielraum. Durch die Justierbarkeit der Schüssel ist es grundsätzlich egal, in welcher Höhe die LNBs im Kasten hängen, die Neigung muss nur dazu passend eingestellt werden.

So, ich hoffe, dieser kleine Exkurs genügt als Ausgangsbasis, ansonsten einfach fragen.

Viele Grüße
C.
