Hallo zusammen an alle hier im Forum!

Ich will eine SAT Anlage in einem EFH montieren.
Es ist noch kein SAT Equipment vorhanden!

Die Schüssel soll auf der Südseite des Hauses im blitzgeschützten Bereich montiert werden. Dadurch ist m.E. kein zusätzlicher Blitzschutz sondern nur ein Potentialausgleich notwendig. Dieser Anschluss soll wird durch eine Elektrikerfirma erfolgen.

Es sollen sechs Dosen + ein Reservekabel angeschlossen werden (4 x UNICABLE + 3 x LEGACY).
An jeder Dose muss nur ein Tuner angeschlossen werden können.

Es sind leider nur sehr dünne Leerrohre (Ø 14mm) vorhanden.
Dadurch müssen vier Dosen in Reihe geschaltet werden (UNI).

Es ist altes Kabel einer UKW Antenne vorhanden, dieses soll durch folgendes Kabel Ersetzt werden:
Innenleiter Material: CU-Kupfer Blank Ø, mm: 1.0±0.01 weiß Ø: 7.0±0.1mm Elektrische Eigenschaften Impedanz, Ohm 75±3 Schirmungsmaß max. 135 dB Dämpfung Frequenz, MHz Nominal-Dämpfung @ 20dB/100m.

Die vier UNI Anschlüsse sind wie folgt angeschlossen:
Das Kabel verläuft von der SAT Schüssel zur ersten Dose im 1. OG (Büro), von dort durch die Wand zur Zweiten (Schlafzimmer). Dann wieder zurück durch die Wand und runter ins Erdgeschoss (Wohnzimmer). Dann noch in den Keller. Dort ist eine Dose knapp unterhalb der Decke montiert.

Folgende Kabellängen sind notwendig:
1. Legacyanschluss ca. 10 Meter
2. Legacyanschluss ca. 14 Meter
Unikabel:
Antenne  1. Dose: 4,00 Meter
1. Dose  2. Dose: 0,25 Meter
2. Dose  3. Dose: 3,50 Meter
3. Dose  4. Dose 1,25 Meter

Antenne: GIBERTINI OP 85 SE ANTHRAZIT oder reicht ein 75 cm Spiegel?
LNB: GT-SAT GT-S3SCR4 UNICABLE QUAD LNB (4X UNICABLE + 3X LEGACY)
LEGACY Kabeldosen: SAT-BK ANTENNENDOSEN
Für die Unicable Verbindung kommen folgende Dosen zum Einsatz:
1. JAD318TRS (Durchgangsdose - 18db)
2. JAD314TRS (Durchgangsdose - 14db)
3. JAD310TRS (Durchgangsdose - 10db)
4. JAD307TRS (Enddose - 7db)

Passt dieses so oder habe ich einen Denkfehler?

Danke & Gruß
Andreas

Gansi hat geschrieben:Hallo zusammen an alle hier im Forum!

Hallo und Herzlich Willkommen im Forum

Gansi hat geschrieben:An jeder Dose muss nur ein Tuner angeschlossen werden können.

Hier sollte man daran denken das man sich bei der Wahl eines Unicable-LNBs alle möglichen später gewünschten Erweiterungen (z.B. nur ein Twin-Receiver an diesem Strang) nicht offen hält ! Das Unicable-LNB bietet nur 4 Umsetzungen für 4 Tuner am Einkabel-Ausgang.

Gansi hat geschrieben:Es ist altes Kabel einer UKW Antenne vorhanden, dieses soll durch folgendes Kabel Ersetzt werden:
Innenleiter Material: CU-Kupfer Blank Ø, mm: 1.0±0.01 weiß Ø: 7.0±0.1mm Elektrische Eigenschaften Impedanz, Ohm 75±3 Schirmungsmaß max. 135 dB Dämpfung Frequenz, MHz Nominal-Dämpfung @ 20dB/100m.

hört sich nach Voodoo-Kabel an
20db bei welcher Frequenz ? Bei ca. 2000MHz (in welcher die UBs arbeiten hier) hat dieses Kabel mit 1mm Innenleiter-Durchmesser sicherlich nicht nur 20db auf 100m ! Diese Angabe von 20db/100m wird bei ca. 1000Mhz ggf. richtig sein, aber nicht für alle hier anliegenden Frequenzen.
Tippe auf ein Kabel von Venton bei diesem Angaben .... Voodoo-Koaxkabel !

Gansi hat geschrieben:Antenne: GIBERTINI OP 85 SE ANTHRAZIT oder reicht ein 75 cm Spiegel?

75cm "reichen", für mehr Schlechtwetter-Reserve ist aber 85cm auf jeden Fall besser.

Gansi hat geschrieben:LNB: GT-SAT GT-S3SCR4 UNICABLE QUAD LNB (4X UNICABLE + 3X LEGACY)

Nicht mein "Liebling" da eine riesen Stromaufnahme, "funktioniert" aber.

Gansi hat geschrieben:LEGACY Kabeldosen: SAT-BK ANTENNENDOSEN

Stichdosen werden dort benötigt, z.B. die Jultec JAD300TRS.

Gansi hat geschrieben:Für die Unicable Verbindung kommen folgende Dosen zum Einsatz:
1. JAD318TRS (Durchgangsdose - 18db)
2. JAD314TRS (Durchgangsdose - 14db)
3. JAD310TRS (Durchgangsdose - 10db)
4. JAD307TRS (Enddose - 7db)

P.S. Beitrag verschoben in Rubrik für Einkabel-LNBs

Hallo und danke für die schnelle Antwort!

Erst einmal noch ein wenig mehr zur Erklärung:
Es ist für das Haus in dem meine Mutter alleine wohnt. Sie guckt im Wohnzimmer, Schlafzimmer ODER im Keller TV. Vielleicht läuft der TV im Wohnzimmer mal weiter wenn Sie im Keller bastelt.
Sie nutzt nur normale TV Geräte und braucht nicht mehrere Tuner in einem Raum.
Alle anderen Anschlüsse werden nur gelegentlich genutzt, wenn meine Schwestern mit Familie zu besuch sind.
So lange wie meine Mutter (hoffentlich noch lange!) in dem Haus wohnt, brauchen dort nicht mehr Anschlüsse vorhanden sein.

...hört sich nach Voodoo-Kabel an

Es ist mit Sicherheit kein Super Kabel, aber ich dachte, dass das Kabel bei den geringen Kabellängen ausreichend ist.
Zu dem Kabel kann ich folgende Daten aufgeben:

Technsiche Daten: Innenleiter Material: CU-Kupfer Blank Ø, mm: 1.0±0.01 Isolierung Material: geschäumtes PE rot Ø, mm: 4.6±0.05 Abschirmung 1. Abschirmung: verklebte AI/PE-Folie 2. Abschirmung: Drahtgeflecht, Alu-Mg Legierung, 16x2x0.12(25%) 3. Abschirmung: Nicht verklebte AI/PE-Folie 4. Abschirmung: Drahtgeflecht, Al-Mg Legierung 16x4x0.12 (45%) 5. Abschirmung: Nicht-verklebte Al/PE-Folie Außenmantel Material: PVC (ROHS), weiß Ø: 7.0±0.1mm Elektrische Eigenschaften Impedanz, Ohm 75±3 Schirmungsmaß max. 135 dB Dämpfung Frequenz, MHz Nominal-Dämpfung @ 20dB/100m 5 1.4 50 4.7 100 6.9 200 9.1 400 12.8 800 18.2 1600 26.3 3000 35.9 Reflexionsverlust VHF, dB >= 20 UHF, dB >= 20

Gibt es einen anderen LNB der für das beschriebene Projekt zu empfehlen ist?

Gruß
Andreas

Gansi hat geschrieben:Es ist mit Sicherheit kein Super Kabel, aber ich dachte, dass das Kabel bei den geringen Kabellängen ausreichend ist.

Das soll doch aber ein paar Jahre dann auch halten .....

Gansi hat geschrieben:Zu dem Kabel kann ich folgende Daten aufgeben:

Technsiche Daten: Innenleiter Material: CU-Kupfer Blank Ø, mm: 1.0±0.01 Isolierung Material: geschäumtes PE rot Ø, mm: 4.6±0.05 Abschirmung 1. Abschirmung: verklebte AI/PE-Folie 2. Abschirmung: Drahtgeflecht, Alu-Mg Legierung, 16x2x0.12(25%) 3. Abschirmung: Nicht verklebte AI/PE-Folie 4. Abschirmung: Drahtgeflecht, Al-Mg Legierung 16x4x0.12 (45%) 5. Abschirmung: Nicht-verklebte Al/PE-Folie Außenmantel Material: PVC (ROHS), weiß Ø: 7.0±0.1mm Elektrische Eigenschaften Impedanz, Ohm 75±3 Schirmungsmaß max. 135 dB Dämpfung Frequenz, MHz Nominal-Dämpfung @ 20dB/100m 5 1.4 50 4.7 100 6.9 200 9.1 400 12.8 800 18.2 1600 26.3 3000 35.9 Reflexionsverlust VHF, dB >= 20 UHF, dB >= 20

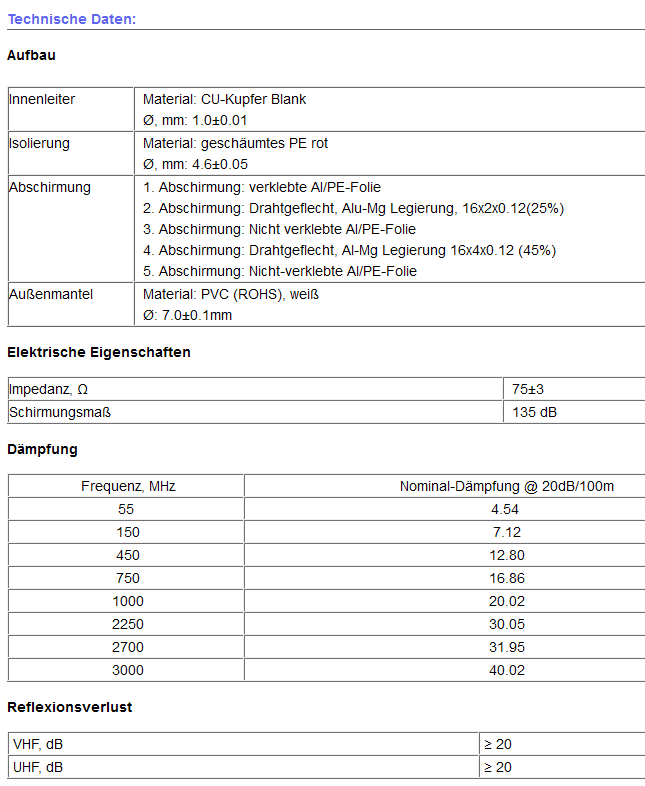

Hier mal die reel angegebenen (nicht selbst gemessenen !) Daten von diesem Koaxkabel (ist ja wirklich ein Venton wenn man diese Daten jetzt alle liest). DVB-S2-, HD-, UHD-/4K-, 3D-, Sky-tauglich natürlich .... Lieferung mit goldenen F-Steckern .....
In der Anhäufung dieser Aussagen und dem Lieferumfang mit den goldenen F-Steckern ist das einfach nichts, klingt eher so als wären diese Hervorhebungen von "nichts" gemeint als qualitative Aussagen die ernst gemeint sind. Fehlt nur noch die BZT-Zulassung ....

Gansi hat geschrieben:Gibt es einen anderen LNB der für das beschriebene Projekt zu empfehlen ist?

Mit 3x Legacy-Ausgang nicht, mit 2 Legacy gibt es das Inverto Unicable-LNB.
