Diese Anlage wurde gestern von uns in Betrieb genommen, versorgt werden damit ca. 100 Anschlüsse.

Anlage ist in der gezeigten Belegung mit 4 Twin-Modulen, also 8 Transpondern, ausgelegt und kann um weitere 6 Module (bis zu 12 Transponder) erweitert werden.

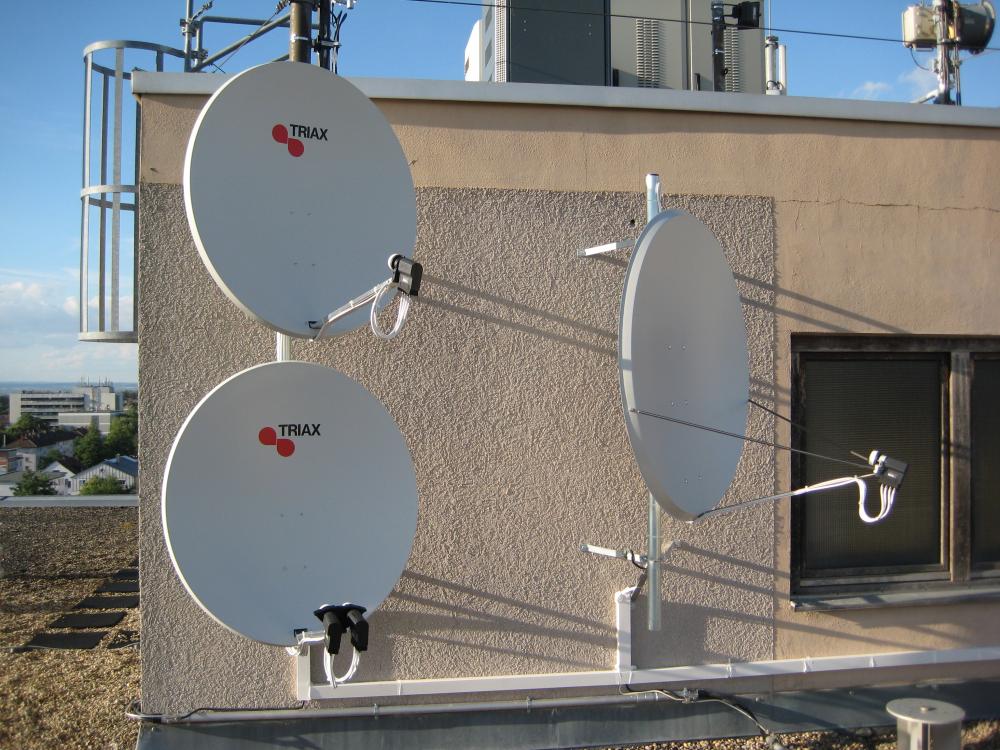

Verbaut wurden 3 Antennen:
1x FaVal 150cm für Türksat 42 Grad Ost
1x Triax 110cm für Astra2 28 Grad Ost
1x Triax 110cm mit Multifeedhalterung für Astra1 19.2 Grad Ost + Hotbird 13 Grad Ost

Antennenmasten wurden dem Blitzschutz unterzogen.
17 Kabel (4x Quattro LNB je Satellit + 1 Ersatzkabel für z.B. später gewünschte DVB-T Einspeisung) wurden von den Antennen zur Kopfstation verlegt
Potentialausgleich für LNB-Zuleitungen (+Ersatzkabel) und für alle Ableitungen ins Hausnetz wurde erstellt

Da akt. noch nicht alle Zimmer mit DVB-C Empfängern (LCD 32" Geräte) ausgestattet ist laufen akt. nur 40 Zimmer über diese Anlage, die restlichen werden innerhalb der nächsten 3 Monate umgerüstet. Für die nicht DVB-C tauglichen TV-Geräte wird, wie die Anlage zuvor ausgerüstet war, weiterhin das Programmangebot über analogen KabelBW-Empfang zur Verfügung gestellt. Um "Platz" für die neu aufgeschalteten DVB-C Transponder im Frequenzspektrum zu erhalten wurden die neu belegten Frequenzen für die Kopfstation in der KabelBW-Zuführung mittels Sperrfilter abgetrennt.
Pegelunterschiede zu "analog KabelBW" zu den neu aufgesetzten DVB-C Transpondern max. 6-8db !

Mehr dazu in den Bildern + dem Word-Dokument in der Anlage

------------------------------
Zusammenfassung der Kabelanordnung und der Ein-/Ausgangsparameter (dieses Dokument auch im Word-Format noch in der Anlage zum Download)
-----------------------------
Kanalaufbereitungsanlage „Polytron SPM 1000 digi“ für 8 Transponder für Hotel „xxx“ (Heilbronn) - DVB-S in DVB-C (QAM-Umsetzung)
installiert 25.8.2010
------------------------------------------------------------------------------------------------------------------------------------------------

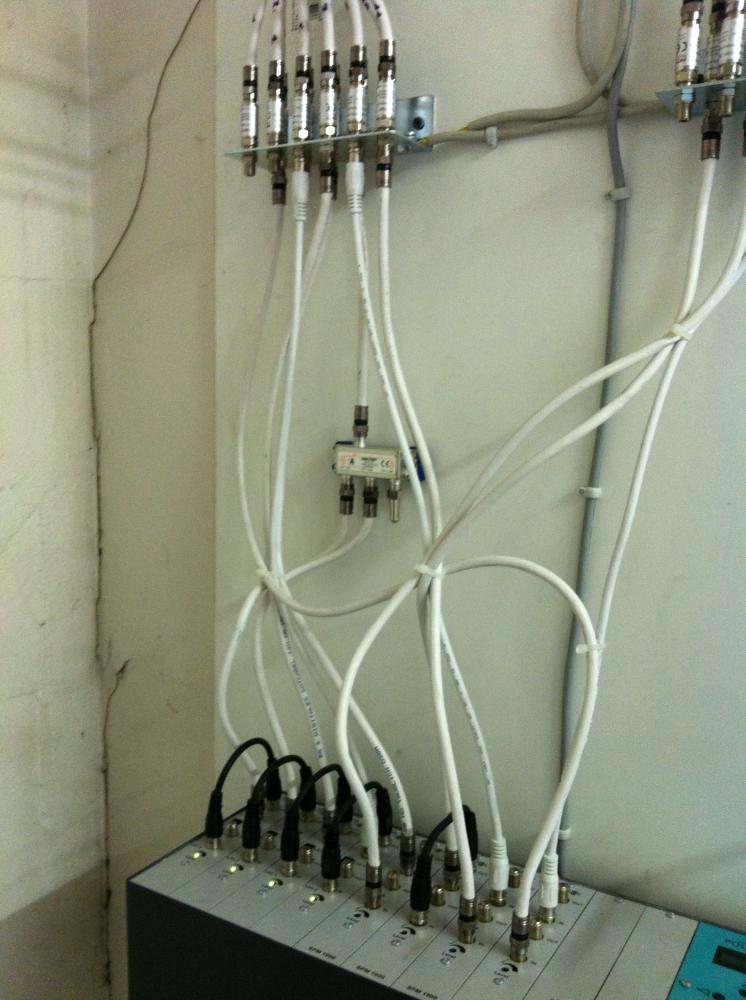

Kabelbelegung von LNBs aussen nach innen auf Potentialausgleichsschiene (von links nach rechts)

Ebene Astra 28 Grad Astra 19 Grad Hotbird 13 Grad Türksat 42 Grad

VL 1 5 9 13
VH 2 6 10 14
HL 3 7 11 15
HH 4 8 12 16
Kabel 17 = Reservekabel nach aussen zu den Antennen für ggf. spätere Erweiterung (z.B. DVB-T Einspeisung)
Kabel 22 = OUT = Ausgang Kopfstation
------------------------------------------------------------------------------------------------------------------------------------------------
Kanal- /Modulbelegung programmiert in Kopfstation

MODUL EINGANGSPARAMETER AUSGANGSPARAMETER
Modul-Nr Modultyp Satellit Polarisation Frequenz (MHz) /Eingabe Gerät SR (MHz) Programme (*1) Ausgangs- Kanal /-Frequenz (MHz) Bandbreite(MHz) SR (MHz) QAM Signalpegel Ausgang (db) (*2)

1a SPM-DQT Astra 19 HH 11836 / 1236 27500 ARD, Bayerisches Fernsehen Süd, HR Fernsehen, Bayerisches Fernsehen Nord, WDR Fernsehen Köln, SWR Fernsehen Baden-Württemberg Sonderkanal 28 / 362,00 8 6875 64 94,7
1b SPM-DQT Astra 19 HH 11954 / 1354 27500 ZDF, 3Sat, Kika, ZDF Infokanal, ZDF neo, ZDF Theaterkanal Sonderkanal 29 / 370,00 8 6875 64 94,7
2a SPM-DQT Astra 19 HH 12226 / 1626 27500 RTL Deutschland, RTL2 Deutschland, Super RTL Deutschland, Vox Deutschland, N-TV, RTL Hamburg/Schleswig Holstein, RTL Niedersachsen/Bremen, RTL2 Schweiz, Super RTL Schweiz, Vox Schweiz Sonderkanal 30 / 378,00 8 6875 64 94,6
2b SPM-DQT Astra 19 HH 12545 / 1945 22000 Sat.1 Deutschland, Pro Sieben Deutschland, Kabel Eins Deutschland, N24, 9 Live, Sat.1 Bayern, Sat.1 NRW, Sat.1 Comedy (codiert/ Sky), Kabel Eins Classics (codiert/ Sky) Sonderkanal 31 / 386,00 8 6875 64 94,6
3a SPM-DQT Astra 19 VL 11538 / 1788 22000 TV 5 Monde Europe, CCTV News English, CCTV F, RT English, France 24 English, France 24 Francais, KTO, Direct 8, Telesur, EWTN Europe Sonderkanal 32 / 394,00 8 6875 64 94,6
3b SPM-DQT Hotbird 13 VH 11766 / 1166 27500 Rai 1, Rai 2, Rai 3, Rai Med, Rai Scuola, Senato TV, Rai Extra (codiert), Rai Yoyo (codiert) Sonderkanal 33 / 402,00 8 6875 64 94,7
4a SPM-DQT Astra 28 HL 10773 / 1023 22000 BBC One London, BBC Two England, BBC Three, BBC Four, CBBC, CBeedies UK, BBC One Northern Ireland, Five, BBCI (codiert) Sonderkanal 34 / 410,00 8 6875 64 94,5
4b SPM-DQT Türksat 42 VH 11804 / 1204 24444 Euro D, CNN Türk, Sipsak TV, FBTV, EuroStar, Fix TV, TNT Türkiye, MaxClub, Plus Music, Fly, Sila TV Sonderkanal 35 / 418,00 8 6875 64 94,4

Umbau/Erweiterung der Anlage am 2.12.2011

Software-Version der Grundeinheit SPM-1000 digi updated auf Softwarestand D.3 (Eprom-Tausch)

Türksat 42 Grad Ost wurde nicht mehr benötigt, die große Antenne wurde daher auf Astra 28 Grad Ost gedreht.
Die Triax 110cm die vorher auf Astra 28 Grad Ost ausgerichtet war wurde umgestellt für den Empfang von Astra 23 Grad Ost (holländische Sender wurden gewünscht).

Weiterhin wurden 2 zusätzlich HDTV-Twin-Module (Polytron SPM-S2CT) installiert und darauf ein HDTV-Transponder (ARD HD, ZDF HD, Arte HD) programmiert + eingespeist.

------------------------

Kanalaufbereitungsanlage „Polytron SPM 1000 digi“ für 12 Transponder (4x HDTV) für Hotel „xxx“ (Heilbronn) - DVB-S in DVB-C (QAM-Umsetzung)
installiert 25.8.2010 + erweitert am 2.12.11
------------------------------------------------------------------------------------------------------------------------------------------------
Kabelbelegung von LNBs aussen nach innen auf Potentialausgleichsschiene (von links nach rechts)

Kabel-Nr. =>
Ebene Astra 28 Grad Astra 23 Grad Astra 19 Grad Hotbird 13 Grad
VL 13 1 5 9
VH 14 2 6 10
HL 15 3 7 11
HH 16 4 8 12
Kabel 17 = Reservekabel nach aussen zu den Antennen für ggf. spätere Erweiterung (z.B. DVB-T Einspeisung oder weitere Satellitenpositionen)
Kabel 22 = OUT = Ausgang Kopfstation
------------------------------------------------------------------------------------------------------------------------------------------------
Kanal- /Modulbelegung programmiert in Kopfstation

Modul-Nr Modultyp Satellit Polarisation / Kabel Nr. Frequenz (MHz) /Eingabe Gerät SR (MHz) Programme (*1) Ausgangs- Kanal /-Frequenz (MHz) Bandbreite (MHz) SR (MHz) QAM Signalpegel Ausgang (db) (*2)

1a SPM-S2CT Astra 19 HL / 7 11362 / 1612 22000
(8PSK) ARD HDTV, ZDF HDTV, ARTE HDTV (deutsch) Sonderkanal 28 / 362,00 8 6900 256 94,9
1b SPM-S2CT Astra 19 HH / 8 12188 / 1588 27500 RTL Deutschland, RTL2 Deutschland, Super RTL Deutschland, VOX Deutschland, N-TV, RTL Hamburg/Schleswig Holstein, RTL Niedersachsen/Bremen, RTL2 Schweiz, Super RTL Schweiz, VOX Schweiz, Channel 21 Sonderkanal 29 / 370,00 8 6900 256 94,7
2a SPM-S2CT Astra 19 HH / 8 12226 / 1626 27500 Sat.1 Deutschland, Pro Sieben Deutschland, Kabel Eins Deutschland, N24, Sixx, 9 Live, Sat.1 Bayern, Sat.1 NRW, Sat.1 Comedy (codiert/ Sky), Kabel Eins Classics (codiert/ Sky) Sonderkanal 30 / 378,00 8 6900 256 94,7
2b SPM-S2CT Astra 19 HH / 8 11836 / 1236 27500 ARD SD, Bayerisches Fernsehen Süd, HR Fernsehen, Bayerisches Fernsehen Nord, WDR Fernsehen Köln, SWR Fernsehen Baden-Württemberg Sonderkanal 31 / 386,00 8 6900 256 94,6
3a SPM-DQT Astra 19 VL / 5 11597 / 1847 22000 CNBC Europe, BBC World News Europe, Extramadura TV, TeleMadrid Sat, Andalucia TV, TV 3 Cat, RT Espanol, Bloomberg TV Europe, M6 Boutique La Chaine, Best of Shopping Sonderkanal 32 / 394,00 8 6900 256 94,7
3b SPM-DQT Astra 19 VL / 5 11538 / 1788 22000 TV 5 Monde Europe, CCTV News English, CCTV Francais, RT English, France 24 English, France 24 Francais, KTO, Direct 8, Telesur, EWTN Europe, Fashon One (USA) Sonderkanal 33 / 402,00 8 6900 256 94,6
4a SPM-DQT Astra 19 VH / 6 12480 / 1880 27500 DMAX Deutschland, Sport 1 (ehem. DSF), Tele 5, Sonnenklar TV, HSE 24, HSE 24 Trend, Glück TV, Regio TV, Astro TV, Media Shop, Mein TV Shop, Equi 8 TV Sonderkanal 34 / 410,00 8 6900 256 94,7
4b SPM-DQT Hotbird 13 VL / 9 10992 / 1242 27500 Rai 1, Rai 2, Rai 3, Rai News, Rai Movie (codiert), Rai 4 (codiert) Sonderkanal 35 / 418,00 8 6900 256 94,6
5a SPM-DQT Hotbird 13 HL / 11 11488 / 1738 27500 TVP Polonia, TVS, TV Puls, TVP Kultura, ITV (Poland) Sonderkanal 36 / 426,00 8 6900 256 94,6
5b SPM-DQT Hotbird 13 VH / 10 12520 / 1920 27500 TV Solvenija 1, TV Solvenija 2, TV Solvenija 3, HRT 1, RBK TV, HRT 2 (codiert), HRT Plus (codiert), HRT Satelitski Programm (codiert) Sonderkanal 37 / 434,00 8 6900 256 94,7
6a SPM-DQT Astra 23 HH / 4 11914 / 1314 27500 TV Noord, TV Drenthe, TV Oost, TV Gelderland, Omrop Frysland TV, Omroep Zeeland TV, L1 TV (codiert), TV West (codiert), AT 5 (codiert), Omroep Brabant TV (codiert), AXN Czech Republic (codiert), AXN Crime (codiert), AXN Sci-Fi (codiert) Sonderkanal 38 / 442,00 8 6900 256 94,5
6b SPM-DQT Astra 28 VL / 13 10729 / 979 22000 E4 UK, E4 UK +1, More 4 UK, Chanel 4 London +1, Channel 4 South & East +1, Channel 4 Midlands +1, Channel 4 North +1, Channel 4 Northern Ireland +1, Channel 4 Scotland +1 Sonderkanal 39 / 450,00 8 6900 256 94,4

Software-Version der Grundeinheit SPM-1000 digi updated auf Softwarestand D.3 (Eprom-Tausch)

Weitere Erweiterung der Anlage, jetzt werden insg. 4 Antennen verwendet und 5 Satelliten empfangen.

Überspannungs-Schütze zur Sicherheit installiert.

-----------------------


Kanalaufbereitungsanlage „Polytron SPM 1000 digi“ für 16 Transponder (8x HDTV) für Hotel „xxx“ (Heilbronn) - DVB-S in DVB-C (QAM-Umsetzung), installiert 25.8.2010 + erweitert am 1.12.11 + erweitert am 31.12.2011
------------------------------------------------------------------------------------------------------------------------------------------------
Kabelbelegung von LNBs aussen nach innen auf Potentialausgleichsschiene (von links nach rechts)

Ebene Türksat Astra 19 Grad Hotbird 13 Grad Astra 28 Grad Eutelsat 16 Grad
110cm 110cm MF1-1 110cm MF1-2 125cm 88cm

Kabel-Nr. =>
VL 1 5 9 13 17
VH 2 6 10 14
HL 3 7 11 15
HH 4 8 12 16
Kabel 17 = Reservekabel jetzt für Erweiterung Eutelsat 16 Grad angeschlossen an entsprechendes LNB, Kabel 22 = OUT = Ausgang Kopfstation
------------------------------------------------------------------------------------------------------------------------------------------------
Kanal- /Modulbelegung programmiert in Kopfstation
MODUL EINGANGSPARAMETER AUSGANGSPARAMETER Modul-Nr Modultyp Satellit Polarisation / Kabel Nr. Frequenz (MHz) / Eingabe Gerät SR (MHz) Programme (*1) Ausgangs- Kanal / -Frequenz (MHz) Bandbreite (MHz) SR (MHz) QAM Signalpegel Ausgang (db) (*2)

1a SPM-S2CT Astra 19 HH / 8 11836 / 1236 27500 ARD, SWR Fernsehen BW, BR Süd + Nord, Hessisches Fernsehen, WDR Sonderkanal 28 / 362,00 8 6900 256
1b SPM-S2CT Astra 19 HH / 8 11954 / 1354 27500 ZDF, 3sat, KiKa, ZDF info, ZDF neo, ZDF Kultur Sonderkanal 29 / 370,00 8 6900 256
2a SPM- S2CT Astra 19 HH / 8 12545 / 1945 22000 Sat 1, Pro 7, Kabel Eins, N24, Sixx, Sat1 Comedy (cod.), KabelEins Classic (cod.) Sonderkanal 30 / 378,00 8 6900 256
2b SPM-S2CT Astra 19 HH / 8 12226 / 1626 27500 RTL Österreich, RTL2 Ö, VOX Ö, Super RTL Ö, EuroSport, EuroNews Sonderkanal 31 / 386,00 8 6900 256
3a SPM-S2CT Astra 19 HL / 7 10744 / 0994 22000 Arte SD, Phoenix, Eins Plus, Eins Extra, Eins Festival Sonderkanal 32 / 394,00 8 6900 256 94,7
3b SPM- S2CT Astra 19 HL / 7 10862 / 1112 22000 TVP Polonia, TVP Info, TVP Kultura, TVP Historia, Belsat TV Sonderkanal 33 / 402,00 8 6900 256 94,7
4a SPM- S2CT Astra 19 VL / 5 11538 / 1788 22000 TV5 monde, KTO, CCTV fr, France24 fr, CCTV News, CCTV 9 Docu, France24 en, RT en, France24 ar, Fashion One Sonderkanal 34 / 410,00 8 6900 256 94,6
4b SPM- S2CT Astra 19 VL / 5 11597 / 1847 22000 BBC World, CNBC, Extremadura, Telemadrid, Andalucia, TV3 Cat, RT es Sonderkanal 35 / 418,00 8 6900 256 94,6
5a SPM-DQT Astra 19 VH / 6 12480 / 1880 27500 Sport 1, DMAX, Tele5 Sonderkanal 36 / 426,00 8 6900 256 94,6
5b SPM-DQT Astra 28 HL / 15 10773 / 1023 22000 BBC 1, BBC 2, BBC 3, CBBC, Channel 5 Sonderkanal 37 / 434,00 8 6900 256 94,7
6a SPM-DQT Astra 28 VL / 13 10729 / 979 22000 E4 UK, Channel 4, More 4 Sonderkanal 38 / 442,00 8 6900 256 94,5
6b SPM-DQT Astra 28 VL / 13 10758 / 1008 22000 ITV 1, ITV 2, CITV, ITV 4 Sonderkanal 39 / 450,00 8 6900 256 94,4
7a SPM- DQT Hotbird 13 HL / 11 10815 / 1065 27500 BVN, Soyuz, RuTV, CNL, Thai Global Network, Rojhelat TV, diverse Sonderkanal 26 / 446,00 8 6900 256 94,7
7b SPM- DQT Hotbird 13 VL / 9 10992 / 1242 27500 RAI 1, RAI 2, RAI 3, RAI News Sonderkanal 27 / 354,00 8 6900 256 94,6
8a SPM- DQT Eutelsat 16 VL / 17 11471 / 1721 29950 TVR 3, TVR Cultur, TVR Info, TVR International, TV Romania Sonderkanal 40 / 454,00 8 6900 256 94,5
8b SPM- DQT Turksat 42 VH / 2 11804 / 1204 24444 CNN Türk, TNT Türkiye, Euro D, Super TV, Mixx TV, Euro Star, Fix TV, Max Club, Music Türk, Plus Music, Fly, Madya TV, Planet Türk, Pl. Pembe, Pl. Sinema, Pl. Çocuk Sonderkanal 41 / 462,00 8 6900 256 94,4

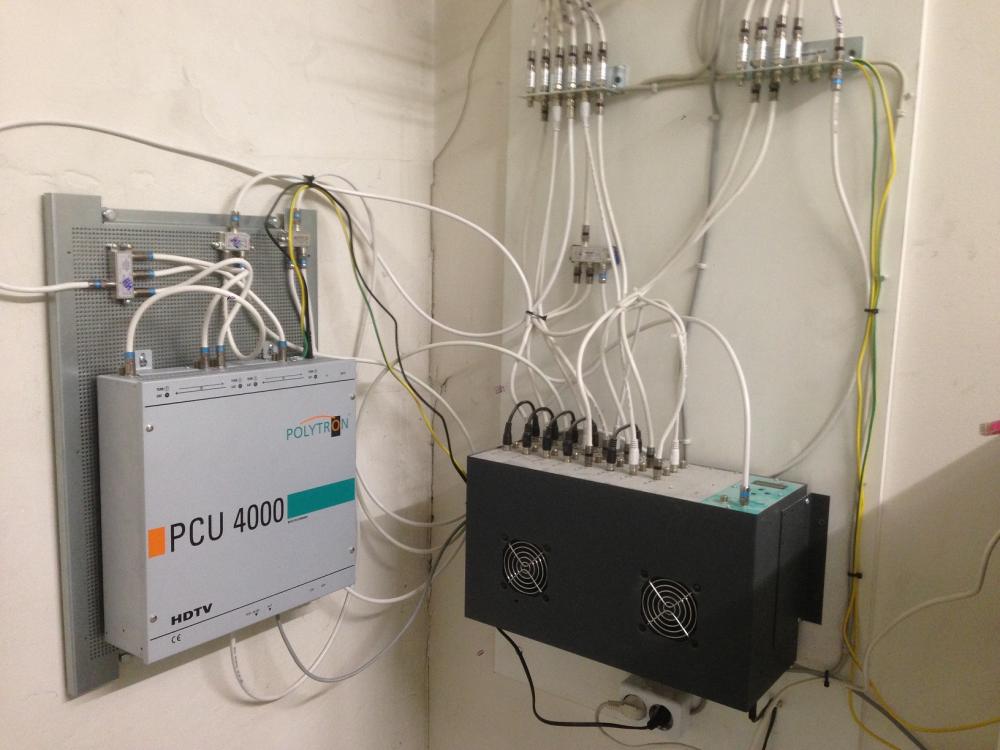

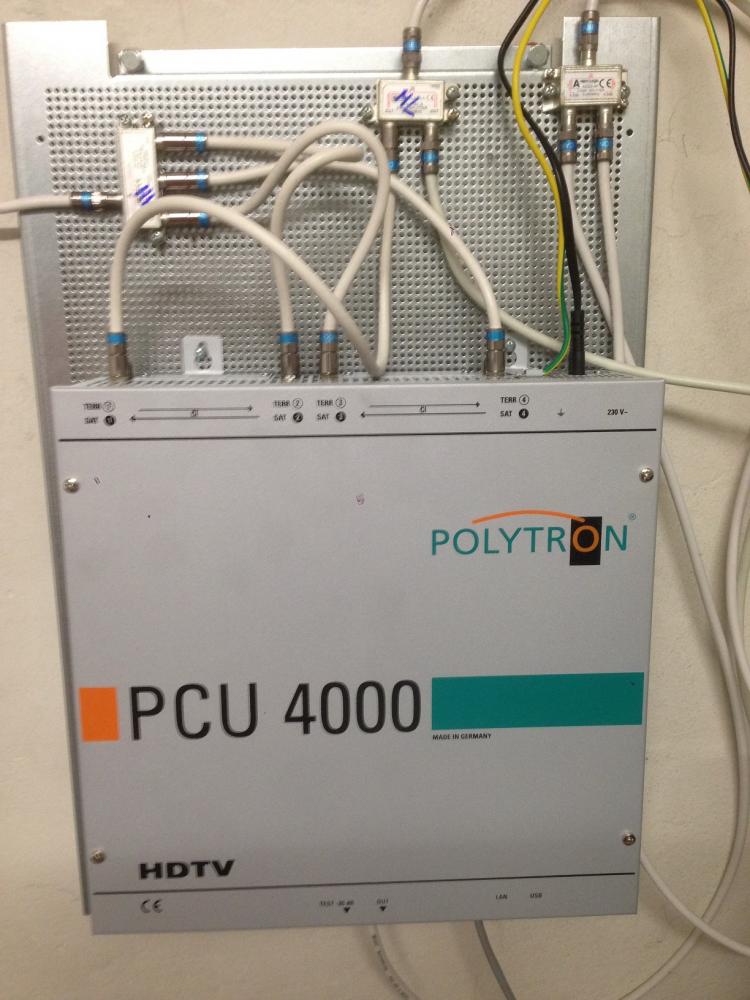

Polytron PCU4000 (PCU4111 DVB-S2 auf DVB-C) mit Sky-Einspeisung

Diese Anlage wurde heute schon wieder einem Update unterzogen, jetzt wurden 4 Sky HDTV-Sender parallel mit eingespeist (Sky Bundesliga 1 HD + Sky US Sport 1 HD + Sky Sport 1 HD + Sky Sport News HD).

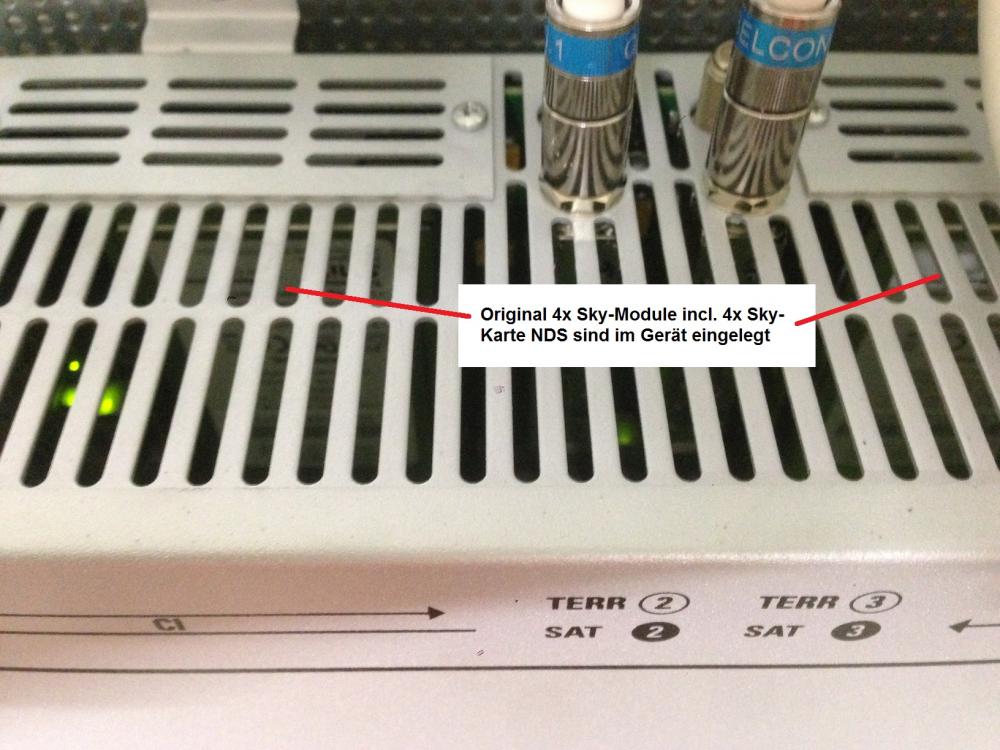

Durchgeführt über eine parallel geschaltene Polytron PCU4111 + 4 orig. Sky-Module (werden von Sky zur Verfügung gestellt) und natürlich je eine Sky-NDS-Karte für die Module die jeweils nur für ein Programm wie gewählt frei geschalten wird (spezieller Vertrag dafür natürlich notwendig).

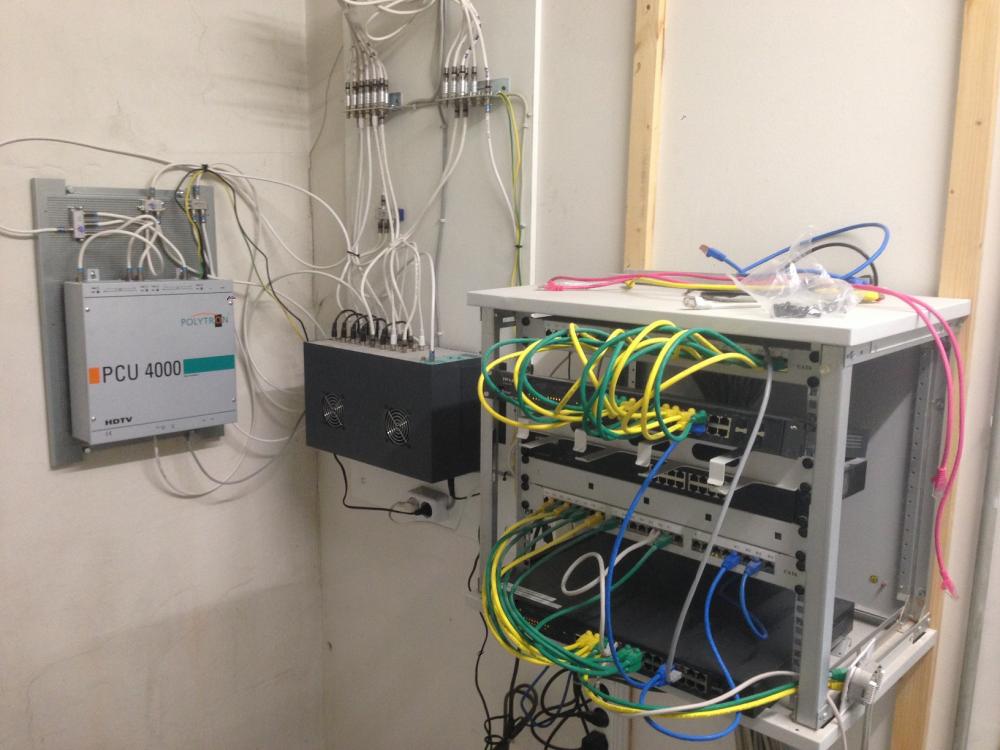

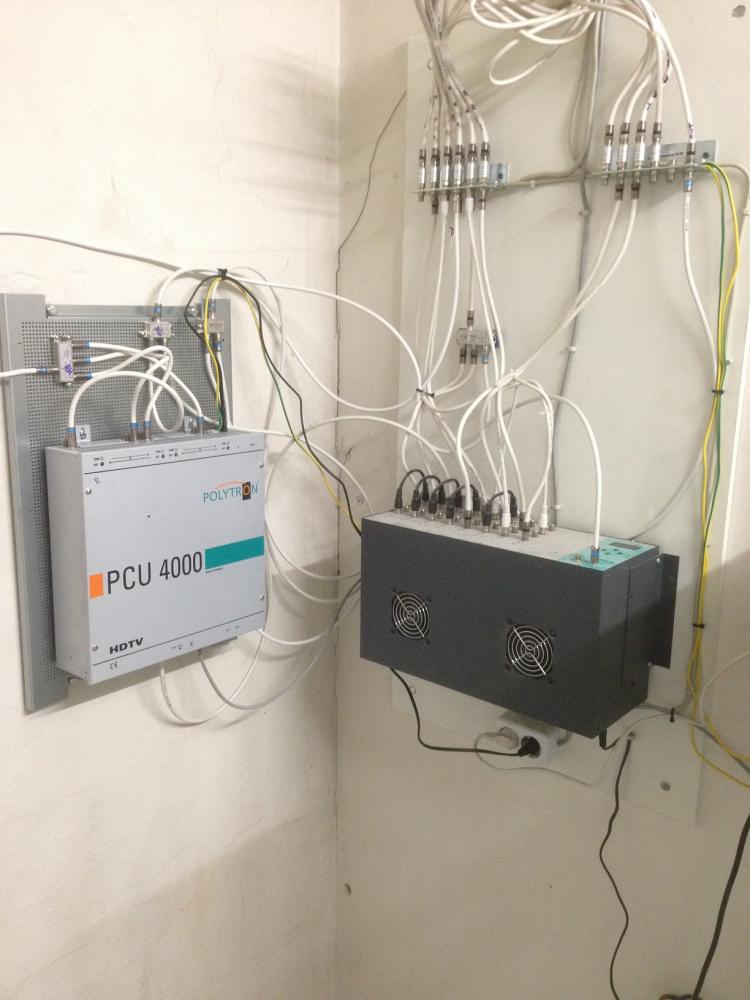

Hier Bilder der Umsetzung .....

Eine aktualisierte Senderliste und mehr Daten werden hier noch folgen !


Alle PCU-Systeme von Polytron haben Triple-Tuner am Eingang (DVB-S2/DVB-C/DVB-T) und können je nach gewähltem System am Ausgang auf DVB-S2/DVB-C oder DVB-T ausgeben:
PCU 4111 => DVB-C
PCU 4121 => DVB-T
PCU 4141 => DVB-S2

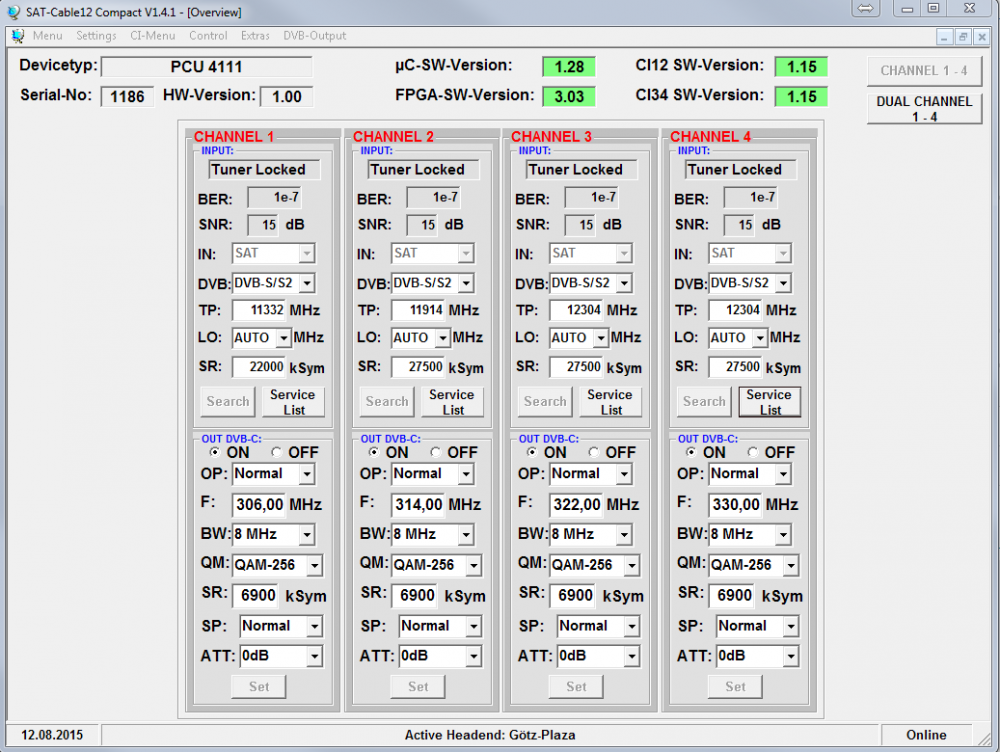

(Hinweis: die PCU 4111/4121 kann intern über den Admin-Bereich -- USB-Zugang oder LAN-/Netzwerk-Zugang zum PCU System was auch eine Fernwartung möglich macht und dabei auch die Signalqualitäts-Werte ausgewertet werden können !!! - umgeschalten werden und somit von C auf T bzw. von T auf C umgestellt werden)
