Hallo,
ich bin neu bei dem Thema SAT und würde gern meine bestehende Konfiguration um SAT IP erweitern. Aktuell nutze ich für die Verteilung die Durchschleifmatrix EXR 554 von Kathrein und habe diese 4 Plätze auch belegt/genutzt. Die EXR 554 würde ich gern durch eine EXR 558 ersetzen um 4 weitere Plätze für den SAT IP Server Kathrein EXIP 418 zu bekommen und diese dann mit dem SAT IP Server zu verwenden.
Meine Frage ist macht das so Sinn oder sollte muss eine anderen Verteiler wählen.
Vielen Dank im voraus
Bestehende Sat Konfiguration um SAT IP erweitern
-
- Neuling
- Beiträge: 1
- Registriert: 15. März 2019 07:45
- techno-com
- Site Admin
- Beiträge: 22308
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Re: Bestehende Sat Konfiguration um SAT IP erweitern
Hallo und

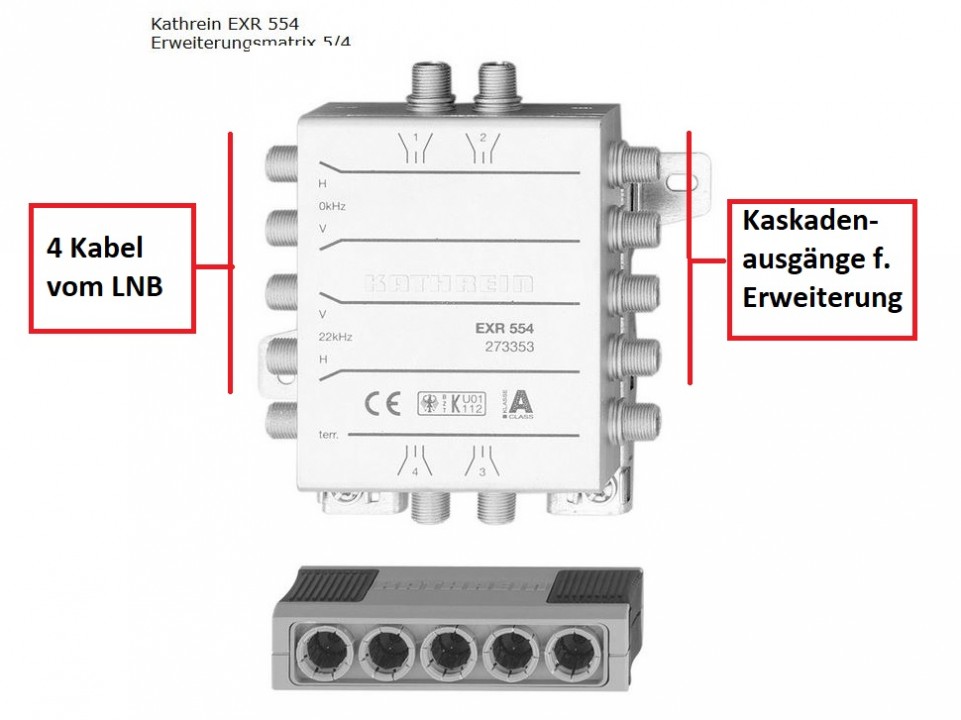

Ihr Kathrein EXR554 Multischalter hat ja Kaskadenausgänge: Aber ich denke da wird bei ihnen ggf. noch ein Schalter dahinter sitzen ? Ein Bild von ihrem Aufbau hier eingestellt hätte das sofort gezeigt. Den der EXR554 benötigt ja irgendwie eine Stromversorgung, und die kommt wie in Bild2 oben gezeicht von einem anderen Kahtrein-Schalter (selbst hat diese Erweiterungs-Matrix ja keinen Anschluss für ein Netzteil).
Siehe auch mehr in Erklärung in vielen Beiträgen hier im Forum, z.B. ein sehr guter der auch viel viel mehr erklärt unter Kontrolle Warenkorb Sat Anlage für EFH oder auch Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP
Mehr auch zusammengefasst unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich , dort mit vielen Bildern dazu.
Wichtig bei der ganzen Sache wäre aber auch zu wissen was da für ein LNB ganz genau arbeitet
Der Kathrein Schalter kann per Quattro- bzw. auch per Quad-LNB versorgt werden, alles was jetzt aber an der Anlage geändert werden soll muss so geplant werden das der jetzt vorhandene LNB auch passt. Also schauen was für ein LNB das ganz genau ist.
Sat>IP Router auch mal schauen unter => KLICK - dort finden sie etliche Sat>IP Router/Multischalter von Digital-Devices, diese Geräte kommen auch bei Großprojekten zum Einsatz .. sind aber auch durch die Bank weg für den privaten Einsatz geeignet (sehr gute Qualität und super Support).
Siehe dazu auch unter EFH Installation für 6 Teilnehmer inkl. SAT>IP + DVBT2 + Kaufberatung/Planung einer neuen Satanlage -- auch dort alles mit Bildern dokumentiert.
z.B. dieses hier (da ist der Sat>IP Schalter aber noch nicht angeschlossen, da sind die Kaskadenausgänge noch mit Widerständen verschlossen)


Ihr Kathrein EXR554 Multischalter hat ja Kaskadenausgänge: Aber ich denke da wird bei ihnen ggf. noch ein Schalter dahinter sitzen ? Ein Bild von ihrem Aufbau hier eingestellt hätte das sofort gezeigt. Den der EXR554 benötigt ja irgendwie eine Stromversorgung, und die kommt wie in Bild2 oben gezeicht von einem anderen Kahtrein-Schalter (selbst hat diese Erweiterungs-Matrix ja keinen Anschluss für ein Netzteil).
Siehe auch mehr in Erklärung in vielen Beiträgen hier im Forum, z.B. ein sehr guter der auch viel viel mehr erklärt unter Kontrolle Warenkorb Sat Anlage für EFH oder auch Jultec JPS0504-8M auf 8 Stränge via EBC110 2-fach Verteiler + Sat>IP
Mehr auch zusammengefasst unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich , dort mit vielen Bildern dazu.
Wichtig bei der ganzen Sache wäre aber auch zu wissen was da für ein LNB ganz genau arbeitet

Der Kathrein Schalter kann per Quattro- bzw. auch per Quad-LNB versorgt werden, alles was jetzt aber an der Anlage geändert werden soll muss so geplant werden das der jetzt vorhandene LNB auch passt. Also schauen was für ein LNB das ganz genau ist.
Sat>IP Router auch mal schauen unter => KLICK - dort finden sie etliche Sat>IP Router/Multischalter von Digital-Devices, diese Geräte kommen auch bei Großprojekten zum Einsatz .. sind aber auch durch die Bank weg für den privaten Einsatz geeignet (sehr gute Qualität und super Support).
Siehe dazu auch unter EFH Installation für 6 Teilnehmer inkl. SAT>IP + DVBT2 + Kaufberatung/Planung einer neuen Satanlage -- auch dort alles mit Bildern dokumentiert.
z.B. dieses hier (da ist der Sat>IP Schalter aber noch nicht angeschlossen, da sind die Kaskadenausgänge noch mit Widerständen verschlossen)
