Hallo, ich interessiere mich für das System und habe mir folgende Gedanken gemacht.

Im Anschlussraumes im Keller erhalten wir das Kabelfernsehen und von hier aus gehen die Coax-Leitungen in’s Haus.

Die erste Leitung verläuft in das Arbeitszimmer im Keller.

Die zweite Leitung verläuft in’s Erdgeschoss (Wohnzimmer).

Die dritte Leitung verläuft in’s Obergeschoss. Hier zunächst in das Schlafzimmer und anschließend in das Kinderzimmer.

Mit welchen Komponenten könnten wir ein Heimnetzwerk über Coax herstellen?

Überlegungen:

4 neue Antennendosen (Arb.zi., Wohnz., Schlafz., Kinderz.)

Welche der folgenden Antennendosen wäre bei uns geeignet? CL502BK*(Stichdose), CL510BK*, CL515BK*, CL520BK*


Schlafzimmer (Durchgangsdose)

Kinderzimmer (Durchgangsdose ohne (?!) Endwiderstand)

Im Wohnzimmer haben wir ebenfalls eine Durchgangsdose ohne Endwiderstand – hier wäre doch sicher eher eine Stichdose richtig, oder? Ebenso im Arbeitszimmer.

Die Konstellation im Obergeschoss halte ich für richtig: erst Durchgangsdose, dann wieder Durchgangsdose (wobei hier sicher ein Endwiderstand ergänzt werden sollte?).


4 Modems zum Aufstecken auf Antennendosen

Welche Maße haben die Modems? Nicht, dass wir uns mit der beispielsweise nebenliegenden Steckdose in die Quere kommen… 80*95*40mm heißt es. Würde 80mm bedeuten, dass vom Mittelpunkt der Antennendose aus genau jeweils 4cm zur Seite gehen? Das würde wahrscheinlich sehr eng werden. Ist die Verblendung der Leiste überhaupt wieder aufsetzbar?

Wir würden uns dann für ein Modem mit WLAN (CL500WLAN) für das Wohnzimmer entscheiden, die übrigen klassisch CL500.


Einschleuseweiche

Hier habe ich etwas den Überblick verloren, welches Gerät für uns in Frage kommt. Auf jeden Fall wäre es schön, wenn die Modems darüber direkt mit Strom versorgt würden.

Der Router wäre im gleichen Raum, das LAN-Kabel zur Einschleuseweiche wäre also kein Problem.

Bleibt die Frage nach der richtigen Einschleuseweiche.

Die CL120NT scheint zu stimmen. Wir haben den 3fach BK-Verteiler „Wisi DM 03“. Müsste dieser mit dem Ausgang der Master-Einheit verbunden werden?

Die Überlegungen stammen aus dem letzten Jahr, ich habe schon gesehen, dass die Serie erneuert wurde.

Gern würden wir auch einen Experten bei uns vorbeischauen lassen, der die Situation erfasst und dann einen Vorschlag entwickelt und ggf. auch installiert? Der "normale" Elektriker ist sicher der falsche Ansprechpartner? Nicht, dass alles besorgt wurde, und nachher funktioniert es technisch gar nicht.

Danke und viele Grüße



Hallo ...

das geht mit dem CL120 von CoaxLAN !

Die Dosen-Aufsätze ("Modems") werden einfach auf die Dose drauf gedrückt, die passen dann genau da drauf und stehen nicht über.
CL500 Kurzanleitung

Passend zu allen gängigen Schalter-Abdeckungen mit Ausschnitt 54,5x54,5 mm

Ihr Wisi-Verteiler hat folgende technischen Daten:

Frequenzbereich 5...1000 MHz

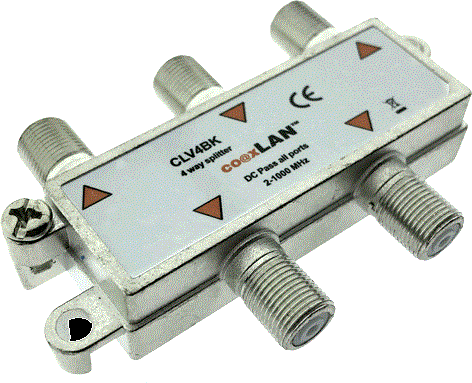

Die orig. Coaxlan Verteiler haben einen Frequenzbereich ab 5 MHz (bis 1000 MHz), und genau in diesem Bereich wird schon übertragen ... kann mit ihrem Wisi gehen, ich würde den aber eher tauschen. Vor allem auch wegen der Stromversorgung (Remote-Versorgung) die erfolgen muss ja auch über jeden Verteiler hinweg .. viele andere Verteiler haben Dioden drin, das könnte zum Problem werden. Und die Dosen wären folgende:
CL502S - Sat-Daten-Stichleitungsdose 3-Loch
Dämpfung: -2dB co@xLAN tauglich
Coaxlan SAT-Stichdose 2dB - fernspeisetauglich - 2150MHz

CL510S - Sat-Daten-Durchgangsdose 3-Loch
Durchgangsdämpfung: -5,0dB Auskoppeldämpfung: -10dB
co@xLAN tauglich

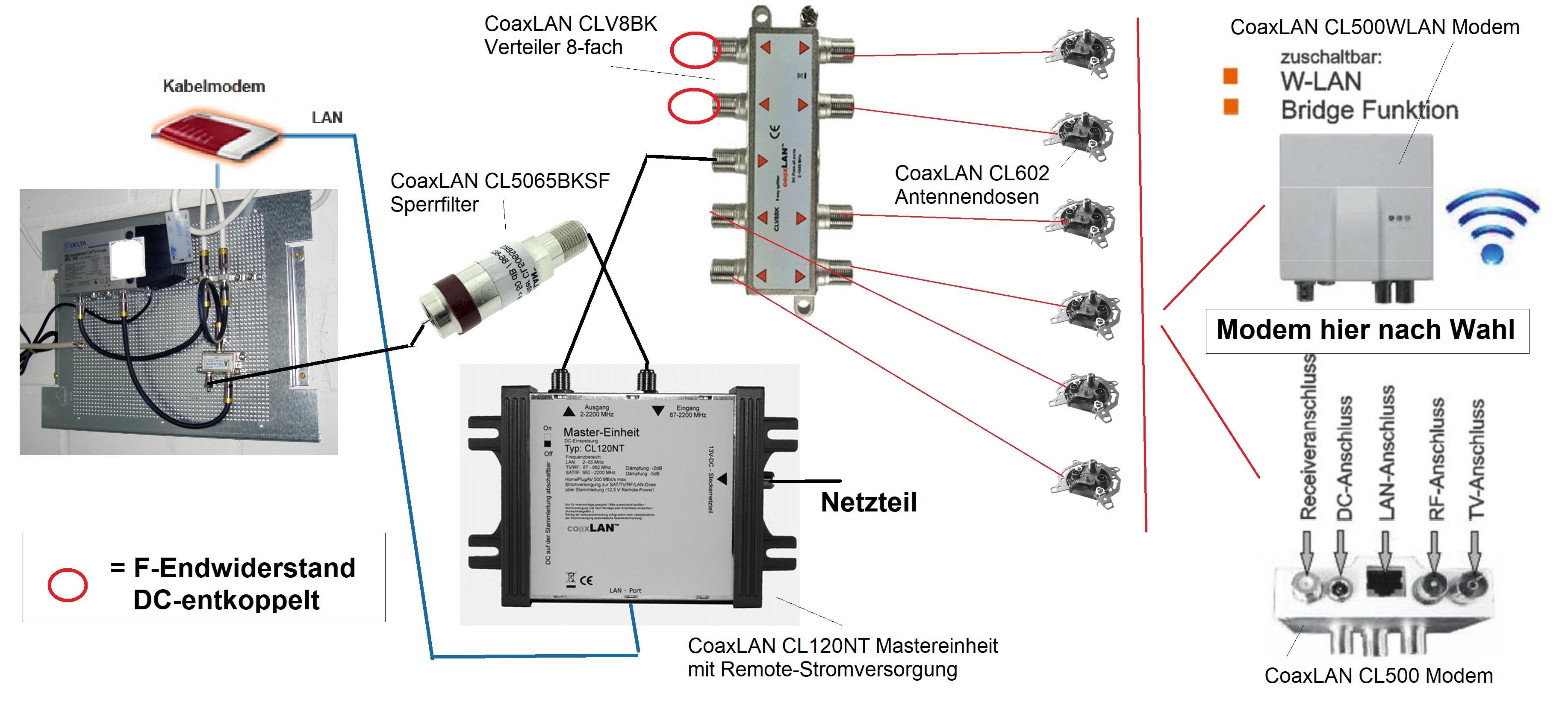

Gerade für einen anderen Kunden geplant, das würde dann aktuell so ausschauen (incl. Sperrfilter/Rückkanalfilter, passenden Dosen ... Typen-Bezeichnungen stehen in der Zeichnung mit drin)
