cubsat 70 mit 4 LNBs Bestellung welche Teile?

neo110 · Ungelesener Beitrag von **neo110** » 4. Mai 2009 09:47

Hallo..
Was muss ich alles bestllen um mein projekt zu verwirklichen.

Also 1x Astra 19° , 1x hotbird 13° , 1x 16° Eutelsat W2, und 1x 5.0°W Atlantic Bird 3

Ich selber habe eine Dreambox DM8000 mit 2 TV tunerkarten. d.h. ich will hd aufnehmen und gleichzeitig was anderes kucken! ( multischlater 2 in 4 oder sowas?) brauche ich auch.

Zusammengefasst:
1x Cubsat 70
1x Multifeedhalterung welche? für die LNBs (Rakete)
1x DEsq schalter, welche? bzw. brauche ich 2 stück?

Bin für jede hilfe sehr dankbar...

thx
neo

techno-com · Ungelesener Beitrag von **techno-com** » 4. Mai 2009 14:05

Sehr interessante Anfrage !

Das ein "Multifeedempfang" (Empfang von mehreren Satelliten gleichzeitig) durchaus mit der Cubsat 70 möglich ist kann man hier im Forum ja bereits unter z.B. Astra 28,2 Astra 19,2 und Hotbird 13,0 an Cubsat 70 möglich? bereits lesen. In ihrem speziellen Fall ist aber ggf. das Problem das die gewünschten Satelliten, also "Astra 1" auf 19.2 Grad Ost bis "Atlantic Bird 3" auf 5.0 Grad West, relativ weit auseinander liegen und noch dazu hier 3 Satelliten gewünscht sind die jeweils nur 3 Grad auseinanderliegen. Man benötigt also "spezielles" Material, sollte aber gehen da alle die gewünschten Satelliten sehr stark ausstrahlen und die Antennengröße daher ausreichen sollte.

Siehe Beams und empfohlene Antennengrößen:
-Astra 1 auf 19.2 Grad Ost unter http://www.lyngsat-maps.com/maps/astra1h.html (Gesamtübersicht unter http://www.lyngsat.com/astra19.html)
-Eutelsat W3 auf 16.0 Grad Ost unter http://www.lyngsat-maps.com/maps/ew2_wide.html (Gesamtübersicht unter http://www.lyngsat.com/ew2.html)
-Eutelsat/Hotbird 13.0 Grad Ost unter http://www.lyngsat-maps.com/maps/hb9.html (Gesamtübersicht unter http://www.lyngsat.com/hotbird.html)
-Atlantic Bird 3 auf 5.0 Grad West "Super Beam" unter http://www.lyngsat-maps.com/maps/ab3_super.html, den "Wide Beam" unter http://www.lyngsat-maps.com/maps/ab3_wide.html und den "Panatlantic Beam" unter http://www.lyngsat-maps.com/maps/ab3_c.html (dieser letzte ist nicht zu empfangen, da würde man eine Antenne von 115-145cm benötigen ! Welche Programme auf diesem Satelliten aber über welchen "Beam" ausstrahlen können sie unter http://www.lyngsat.com/ab3.html ersehen).

Das ganze sollte also durchaus machbar sein, dafür würde dann folgende Komponenten benötigt:

1x Cubsat 70
1x Inverto MultiConnect Multifeedhalterung "Starter Kit"
4x Inverto MultiConnect Twin-LNBs (für 2 Tuner/ Raketenfeedhorn- LNBs)
2x DiSEqC- Schalter 4in1
1x F-Verbinder(für eine weitere Kabeldurchführung durch den Cubsat-Cubus hindurch nach außen)

Nähere Infos zu der "Inverto MultiConnect Multifeedhalterung" finden sie auch hier im Forum unter Multifeedhalterung INVERTO MultiConnect . Sehr gut bei diesem System ist das die LNBs sehr eng montiert werden können und auch in alle Richtungen, also auch in der Höhe für den Ausgleich unterschiedlich auszurichtender LNB-Höhen, verstellbar sind.

neo110 · Ungelesener Beitrag von **neo110** » 4. Mai 2009 22:34

Vielen dank für die infos..

1xxxxxxxx Danke schön

habe die Wichtigen sachen soeben bei ihnen bestellt.

thx

neo

techno-com · Ungelesener Beitrag von **techno-com** » 5. Mai 2009 09:01

Sie haben keine LNBs bestellt !

An diese bestellte Halterung passen NUR die "MultiConnect-LNBs" von Inverto, sonst keine anderen ! Denken sie daran.

Und ich bitte sie auch nach Fertigstellung möglichst ein paar Bilder der offenen Antenne mit LNB- Bestückung zu machen und diese hier hochzuladen. DAS interessiert mich doch sehr stark.

neo110 · Ungelesener Beitrag von **neo110** » 6. Mai 2009 15:59

hallo.. ja die lnbs die hatte ich mir schon besorgt!
Wenn ich fertig bin, mache ich schöne bilder.. ;-) und stelle sie Online

thx

neo :P

techno-com · Ungelesener Beitrag von **techno-com** » 6. Mai 2009 16:04

Und darauf bin ich super gespannt !!! :D

neo110 · Ungelesener Beitrag von **neo110** » 15. Mai 2009 21:56

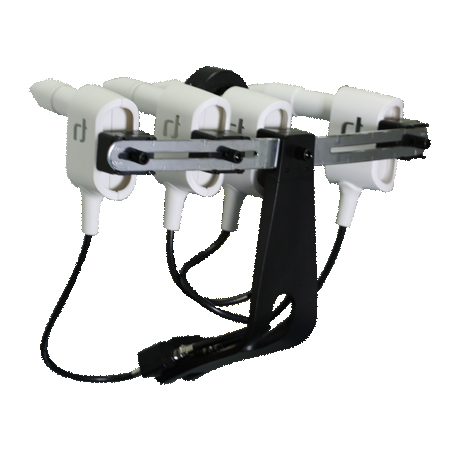

Multifeedhalterung INVERTO MultiConnect starter kit

kann mir jemand sagen, wie mann 4 LNB 's an den cube sat mit der Multifeedhalterung festmachen kann??
gibt es bilder? konnte im web und hier im forum nichts finden.

Also die spezielle multifeedhalterung mit den LNB s müssen ja irgenwie mit dem Plastik teil von Cubsat befestigt werden, bloss wie?

bin für jede hilfe dankbar

thx

neo

techno-com

Ganz einfach, weiter oben finden sie auch ein Bild dazu !

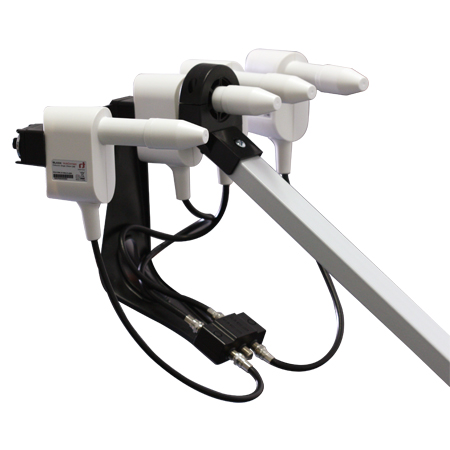

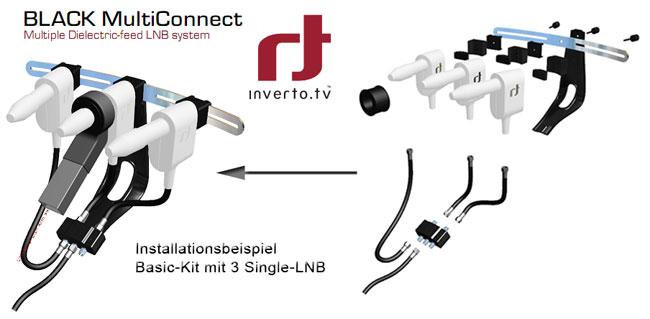

Sie befestigen eines der LNBs über den orig. LNB- Halter der Cubsat- Antenne (also am LNB- Hals vorne) und machen dann die Inverto- MultiConnect- Halterung hinten am LNB fest (am LNB muss dazu eine Plastikabdeckung hinten entfernt werden !). Und so dann auch alle anderen LNBs an der Multifeedhalterung festmachen.

Gut sehen kann man das auch auf der Inverto- Webseite direkt unter http://www.inverto.tv/guide/?p=9 !

neo110 · Ungelesener Beitrag von **neo110** » 11. August 2009 09:54

leider hält der halter der den 1 LNB hält nicht gut!! gibt es alternativen?

thx
neo

techno-com

Sie müssen das schon genauer beschreiben, den dieser Halter ist aus Hartplastik und lässt sich hier nich einmal verbiegen wenn man hart drückt !

Wie, also in welche Richtung, verdreht sich bei ihnen welches Teil genau ?

neo110

Hallo... hat etwas gedauert, aber nun habe ich ein wenig Zeit gefunden, wo ich es endlich geschaft habe, ein Bild davon zu zeigen.

Zwischen Hotbird 13° und Astra 19° ist kein Platz mehr für den Eutelsat W3 auf 16.0°.
Vielleicht habe ich die ganze sache falsch angepackt!

Der 1x 5.0°W Atlantic Bird 3 ist mir ersteinmal nicht so Wchtig, wie die anderen 3 LNBS.

Wie gesagt, der Halter vom Hotbird 13° ist nicht fest!! Mann kann ich auch nicht festschrauben.
In Punkt 1 Kann man die Plastikmuttern nicht festziehen, d.h. er läßt sich immer etwas hin und her schieben.
Punkt 2 kann man die Fliegenschraube nicht fest anziehen!! damit ist sie nun lose!
Punkt 3 hält den LNB nicht fest! Und ist damit absolut nicht zufriedenstellend.

Wie bekomme ich alles fest?
Habe ich die Falschen Teile?
Wo bekomme ich die richtigen teile her?

thx

neo

techno-com

Die Schraube lässt sich hier bei einer Antenne die ich gerade mal getestet habe sehr fest anziehen, ggf. ist ihre schon (da Plastikschraube) zerbröckelt das sie nicht mehr zieht. Hier ggf. mal eine Metallmutter draufsetzen statt der Plastik-Flügelschraube.

Und die Seiten sollte man, da sie wie gesagt nachgeben, mit etwas unterfüttern. Sie finden hier im Forum aber auch Beiträge bei denen User damit überhaupt keine Probleme hatten.

Und das sie kein LNB für 16 Grad reinbringen verstehe ich nicht, dieses Inverto-LNB-System ist sehr wohl ohne Probleme 3-Grad-tauglich.

neo110

Hallo..
danke ersteinmal für die antw.
Ich bezahle über 200€ für etwas was nicht hält? Wer von den usern haben den 4 Lnbs am halter dran? Das hält doch nicht!

Können Sie nicht selbst, in ihren laden das ausprobieren?
Versuchen Sie doch mal 4 LNBS ranzubringen!

Das hält nie und nimmer.
Ich brauche konkrete vorschläge. Neben Astra 19° und 13° ist doch kein platz mehr? oder verstehe ich was nicht? Bin halt kein Profi in dem bereich.. aber es soll doch möglich sein, 4 LNBs mit halter richtig fest zubekommen oder?
Gibt es bei punkt 1 den keinen anderen Halter oder Fuss (für den 1 LNB) der alles halten muß. Der Halter ist aus Plastik !
Brauche alternativen!!!!!

HILFE..

Bin für jede Hilfe sehr dankbar..

thx

neo

techno-com

Haben das jetzt hier mal aufgebaut mit der Cubsat 70 in Verbindung mit der Inverto MultiConnect Multifeedhalterung und es hält einwandfrei. Zur Sicherheit und zur Stabilitätsverbesserung kann man auch seitlich bei den LNBs einfach etwas unterlegen (hatte ich ja auch weiter oben schon geschrieben !).

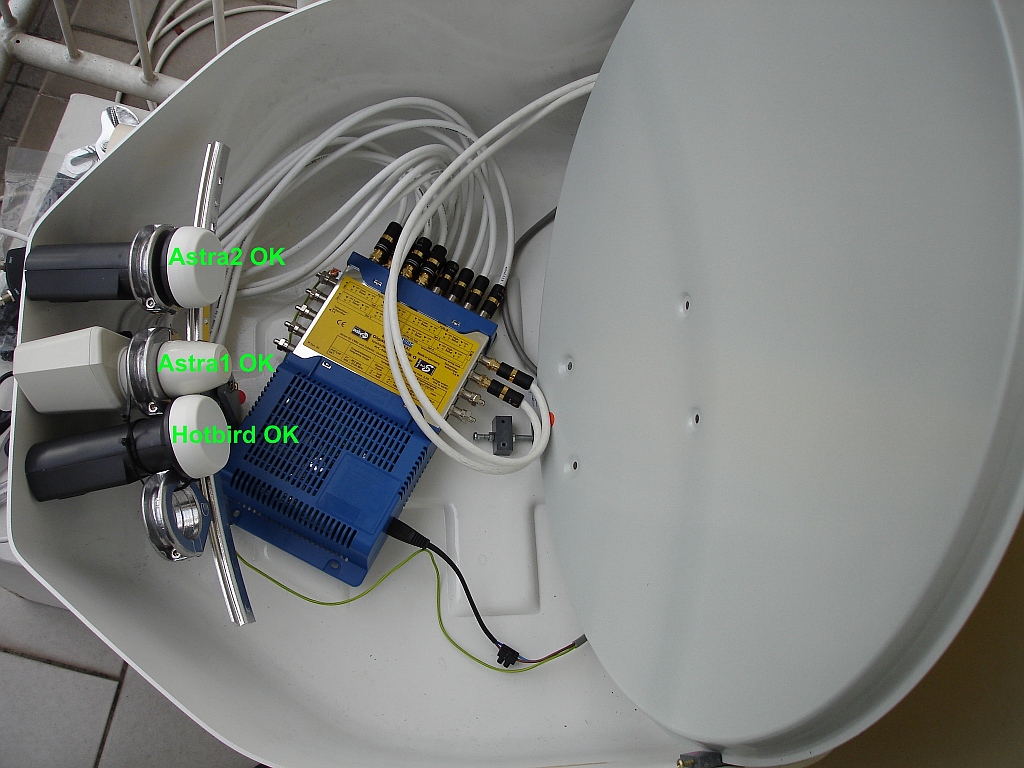

Weiterhin kann man hier im Forum andere Beiträge erlesen (z.B. unter Astra 28,2 Astra 19,2 und Hotbird 13,0 an Cubsat 70 möglich? - das sind sogar noch "schwerere" LNBs als die MultiConnect-LNBs !) die sogar bildlich den Aufbau der Cubsat 70 mit mehrern LNBs zeigen.

P.S. Inverto MultiConnect LNBs sind 3-Grad-tauglich, somit auch für 13+16+19 Grad ! Mehr Infos dazu auch auf der Herstellerseite unter http://www.inverto.tv und auch hier im Forum unter Multifeedhalterung INVERTO MultiConnect

neo110

bekomme ich den halter von Ihnen neu? der alte scheint nicht mehr in ordnung zu sein!
Wo kann ich den Halter kaufen, der auf den bild zu sehen ist?

mfg
neo

techno-com

Den Halter haben wir auch noch einzeln hier ! Sogar einen ohne diese "Flügelschraube", also mit normaler Schlosserschraube + Mutter (dann aber auch nur einsetzbar mit Multifeedhalterungen da bei diesem Halter der weiße Abstandshalter nicht dabei ist und so das LNB das dirkekt daran montiert wird nicht zentral im Focus/Brennpunkt sitzt). Der Kostet 15€ + Versand.

Den Halter des Users "Carli" aus dem bereits verlinkten Beitrag wo sie auch dieses Bild herhaben kann man leider nicht genau sehen, ggf. schreiben sie den User mal per PM (Privat Message) an und fragen ihn danach. Ggf. ist er auch so nett und ein näher aufgenommenes Bild davon hier einzustellen.

neo110

nennen Sie mir bitte Uhrzeit und Tag, wann ich Sie Telefonisch erreichen kann.
S
Habe es öfters versucht sie zu erreichen. leider ohne erfolg..

bitte um antw.

neo

techno-com

Ich weiß nicht was bei ihnen immer alles schief läuft, unser Büro ist aber täglich von 10.00 - 18.30 Uhr geöffnet und dann auch jemand dort zu erreichen.

Vielmehr steht auch alles was sie angefragt haben hier im Beitrag, sie überlesen aber sehr viel wie man an ihren Fragen immer wieder rauslesen kann. Sie müssen mal das lesen was ALLES hier steht, es ist alles erklärt was sie immer wieder neu erfragen (z.B. Thema "spezieller Halter")
