hangloose hat geschrieben:Guten morgen,
Hallo zurück
hangloose hat geschrieben:Ein dreifach-Verteiler hat ja eine Dämpfung von 7-10 dB je nach Modell.
Der
hier passende 3-fach Verteiler hat ca. 7.5db.
hangloose hat geschrieben:Demnach hätte ich hinter dem Verteiler nur noch ca. 85-89dB liege ich da richtig?
Nein, das ist falsch !

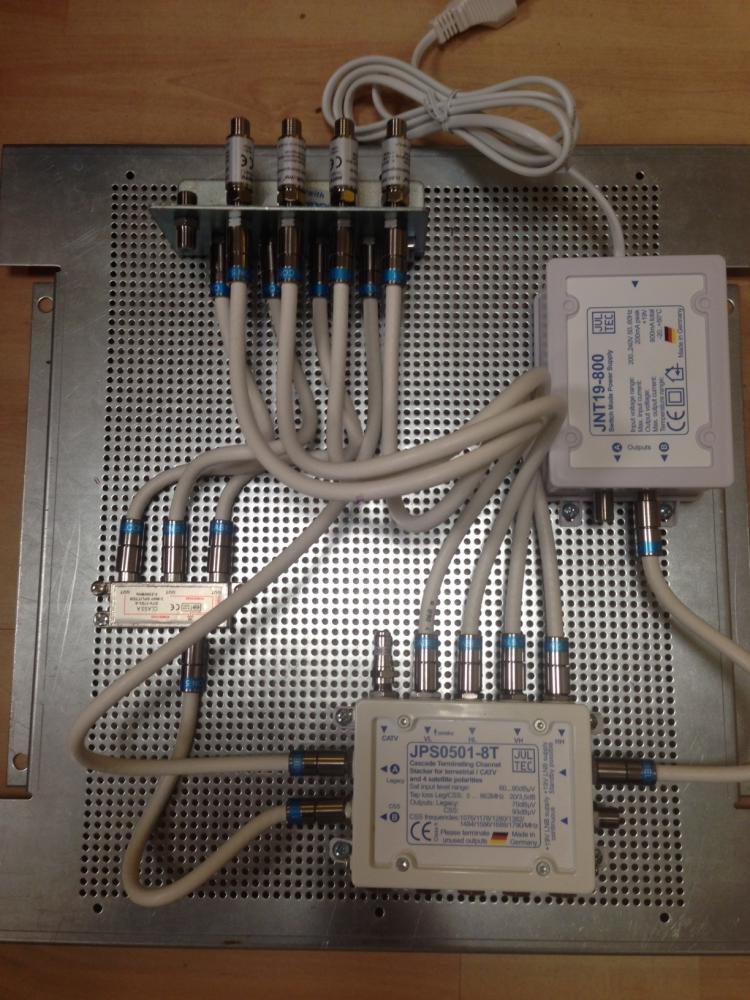

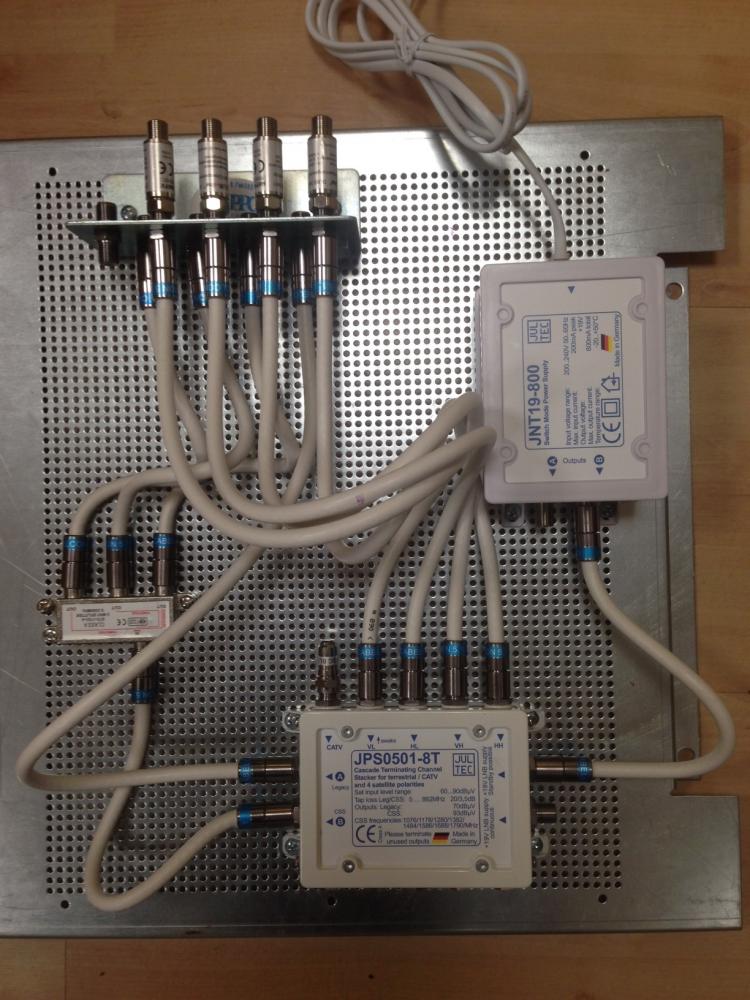

Der JPS0501-8TN (den sie benötigen, also mit dem "N" für "Netzteil") hat am CSS-Unicable-Ausgang einen Ausgangspgel von 93bdµV, nach dem Verteiler also ca. 85-88dbµV (abhängig von der verwendeten Unicable-Frequenz, am mittleren Strang würde ich z.B. immer die ID1 mit der höchsten Unicable-Frequenz verwenden - siehe auch unter
Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver ).
hangloose hat geschrieben:Nach meinen Berechnungen bräuchte ich dann Durchgangsdosen mit 10 dB. Auch korrekt?
Dann muss man da noch den Potentialausgleich und die ganzen Stecker/Erdungsblöcke etwas mit einrechnen was noch einmal ca. 1-2db nehmen wird. Nehmen wir mal den mittleren Strang der ja den kürzesten Kabelweg hat ...
Die 8m Kabel nehmen noch einmal ca. 3db, kommen wir also vor der Antennendose dort auf ca. 81-83dbµV (85dbµV nach dem Verteiler abzgl. 1-2db über die Stecker/Erdungsblock abzgl. 1-2db auf dem Kabel). An diesem Strang wäre also eine
Jultec JAD307TRS Enddose nicht ganz passend da diese nur eine Auskoppeldämpfung von 7db hat und wir so auf ca. 74-76dbµV nach der Antennendose/vor dem Receiver kommen würden. Das wäre zu viel, richtig ! Von daher würde ich dort eine
Jultec JAD314TRS Durchgangsdose einsetzen und diese mit einem
BK-Endwiderstand (DC-entkoppelt) abschließen (sie damit zur "Enddose machen").
So hätten wir nur noch 67-69dbµV nach der Dose/vor dem Receiver und wären somit dicke in den DIN-Pegelbereichen !
Die anderen Stränge:
Links (3 Dosen) = JAD314TRS => JAD310TRS => JAD307TRS
Rechts (2 Dosen) = JAD314TRS => JAD310TRS (auch diese Dose mit einem "BK Endwiderstand DC-entkoppelt" abgeschlossen und somit zur "Enddose gemacht").
hangloose hat geschrieben:ich muss nur die beiden Kabelstränge im Keller verbinden. Geht das einfach mit F-Steckern und Verbinder oder gibt es spezielle "direkt" Verbinder?

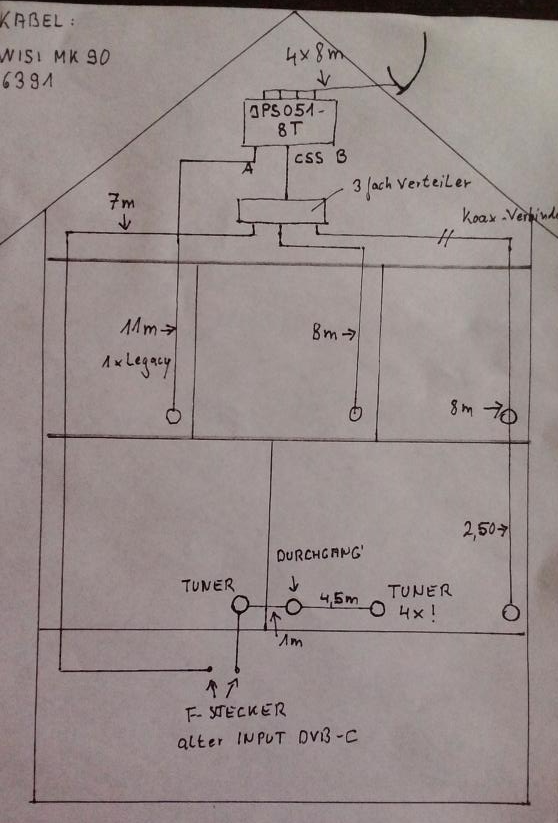

Dort (wie auch oben rechts die Stelle die sie mir "Koax-Verbinder" im Plan markiert haben) einfach 2 F-Stecker (z.B.
Cabelcon Self-Install Stecker) und einen
F-Verbinder verwenden.
Hinweis noch (sehe ich gerade noch).... die 4x 8m Kabel von außen nach innen, schauen sie dazu mal z.B. im Beitrag unter
Satanlage: welche Komponenten?
techno-com hat geschrieben:

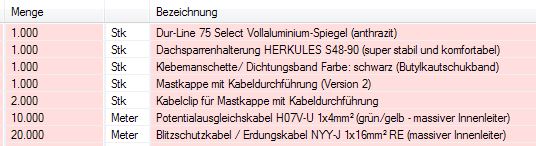

Ja, das rate ich eh immer ! Siehe z.B. im Beitrag unter
Installation Neubau EFH
Da habe ich auch gerade geschrieben:
Da müssten sie dann nur 1x das Kabel nehmen (wenn 5 Meter ausreichen vom LNB bis zum ersten Erdungsblock) oder eben 2x das Kabel wenn sie 4x 10m benötigen würden ....

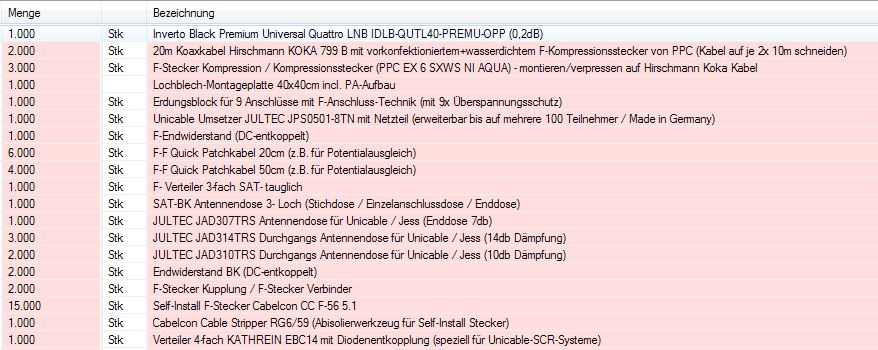

Dazu dann 3x den genannten PPC-Aqua Kompressionsstecker (den ich hier vormontiere auf die Kabellänge die sie wünschen da für diesen Stecker eine andere Kompressionszange benötigt wird die viel teurer ist als die o.g. von Schwaiger - wäre diese hier =>
F-Kompressionszange PPC VT150DK (EX-6) (die dann aber auch für die oben genannten Schwaiger-Kompressionsstecker funktionieren würde).
-- bei ihnen also 2x das Hirschmann Koka Kabel a 20m und teilen in 4x 10m Stücke + 3x den genannten Stecker mit bestellen den ich dann hier entsprechend schon auf die Kabel anbringe/verpresse/komprimiere ---
