Dachsparrenhalter-Montage Herkules

willi-detmold

Ich bitte um Hilfe bei der Lösung des folgenden "Problems":

Ich beabsichtige den Kauf und die Installation einer HERKULES-Dachsparrenhalterung.
Die Montage soll auf einem Walmdach 45° / Frankfurter Pfanne erfolgen; der Abstand zwischen den Sparren beträgt 97,5 cm, die Dicke der Sparren rechts und links jeweils 3 cm.

Nun zu meinen Fragen:
# Eignet sich die "übliche" HERKULES-Dachsparrenhalterung (Sparrenabstand 55-90 cm) oder ist eine Spezialausführung (S48-90B) erforderlich ?
# Reicht beim Walmdach 45° / Frankfurter Pfanne eine Mastlänge/-höhe von 90 cm für eine Parabolantenne Ø 85 cm aus ?

Vielen Dank für eine Antwort.

Willi

techno-com

Hallo und Herzlich Willkommen im Forum

willi-detmold hat geschrieben:....Abstand zwischen den Sparren beträgt 97,5 cm...
I# Eignet sich die "übliche" HERKULES-Dachsparrenhalterung (Sparrenabstand 55-90 cm) oder ist eine Spezialausführung (S48-90B) erforderlich ?

Das ist dann nur mit der "B-Variante" machbar (Überbreit).

willi-detmold hat geschrieben:# Reicht beim Walmdach 45° / Frankfurter Pfanne eine Mastlänge/-höhe von 90 cm für eine Parabolantenne Ø 85 cm aus ?

Das hängt nicht vom Winkel des Daches ab, sondern von der Positionierung der Antenne auf dem Dach.... je höher man auf dem Dach montiert, desto höher schaut die Antenne dann irgendwann über das Dach hinweg...
Die "breite" Herkules-Halterung gibt es auch nur mit 90cm Antennemast !
Ich quote mal einen Beitrag aus einem anderen Beitrag hier im Forum wie man das recht einfach berechnen kann (daran denken das die Antenne etwas höher am Mast hängt und daher der Punkt wo der Mast steht nicht auf Ziegelhöhe angenommen werden darf)...

techno-com hat geschrieben:Siehe unter http://www.dishpointer.com ! Dort einfach ihre PLZ + Ort eingeben und den gewünschten Satelliten (Astra 19 Grad Ost + Hotbird 13 Grad Ost).... dort wird ihnen dann die Richtung zum Satelliten angezeigt und unter dem Bild der Höhenwinkel der an ihrem Ort anliegt ("Elevation" dort genannt).

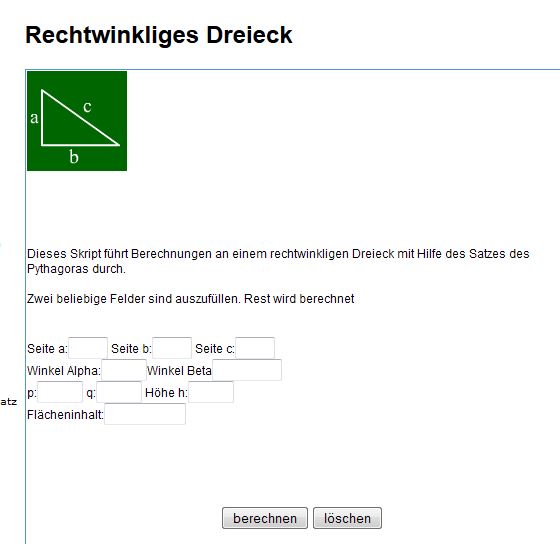

Ob sie über ihre Brüstung (Geländer) drüber kommen können sie dann recht einfach über http://www.mathepower.com/rechtw.php berechnen .....

Winkelberechnung

Seite b = Abstand Antennenreflektor bis zum Geländer
Winkel Alpha = der Winkel (Elevation) der unter Dishpointer angezeigt wird
Dann auf "berechnen" und es wird ihnen eine "Seite a" ausgerechnet.... so hoch darf dann das Geländer maximal sein.
Falls das nicht reicht kann man natürlich auch die Antenne insgesamt höher stellen (bzw. wenn möglich den Abstand zum Geländer vergrößern)

"Brüstung/Geländer" hier einfach mit "Dachgiebel" ersetzen und in ihrem Fall dann auch nur die Daten für "Astra 19 Grad" heranziehen da sie nicht wie in dem oben erklärten Fall mehr als diesen Satelliten empfangen möchten.

Sonstiger Hinweis => Erdungspflicht beachten ! Siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich
