Halterung zur einfachen Montage einer Sat- Antenne oder einer terr. Antenne auf dem Dach.
- Suchen Sie einen geeigneten Platz zur Montage auf dem Dach.
- Richten Sie den Mast senkrecht aus.
- Entfernen Sie so viel Dachziegel wie nötig zur Montage.
- Befestigen Sie die Halterung auf den Dachbalken (von aussen).
- Legen Sie die Ziegel wieder zurück aufs Dach und eine Spezialziegel (Bleichdachziegel oder Dachabdeckung) zur Mastdurchführung.
Sparrenabstand: 60 - 90 cm
Dachneigung: 30 - 50 °
Gewicht: 7 kg
Mastlänge: 80 cm
Mastmaterial: Aluminium
Mastdurchmesser: 40 mm
Maße Befestigung: 850 mm x 210 mm
Max.Windlast: 500 Nm (ca. 88 cm Spiegel)
Seitliche Verschiebung: variabel, genau anpassbar an bestehende Ziegelreihen
Mit feuerverzinktem Montagerahmen für Montage nur von oben. Der Dachsparrenhalter ist für die Montage an die Dachsparren mit einem Abstand von 55 bis 90cm und allen üblichen Dachneigungen vorgesehen.
Montageanleitung siehe unten in der Anlage (nur zu sehen für im Forum angemeldete User !!)
Mast ist zu finden in unserem Shop unter https://www.satshop-heilbronn.de
Bitte beachten sie die DIN-Vorschriften für "Blitzschutz" und "Potentialausgleich" wie unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich (und in vielen anderen Beiträgen hier im Forum erklärt, dazu am besten mal die Foren-Suchfunktion mit den oben genannten Begriffen verwenden !) erklärt.
Daten Dachsparrenhalter variabel (Dachhalterung)
- techno-com
- Site Admin
- Beiträge: 22265
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Daten Dachsparrenhalter variabel (Dachhalterung)
- Dateianhänge
-

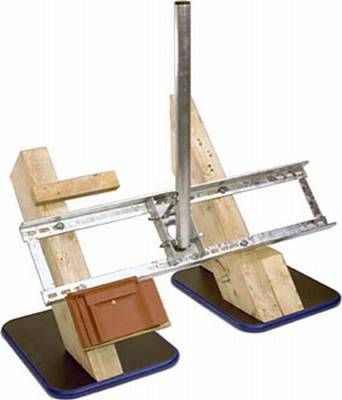

- Abbildung Dachsparrenhalterung (Unterdachhalterung)
- roofmount3.jpg (15.82 KiB) 3873 mal betrachtet
-
- MontageanleitungDachsparrenhalter.pdf
- Montageanleitung für die Aufdach-/ Sparrenhalterung
- (138.1 KiB) 1558-mal heruntergeladen
