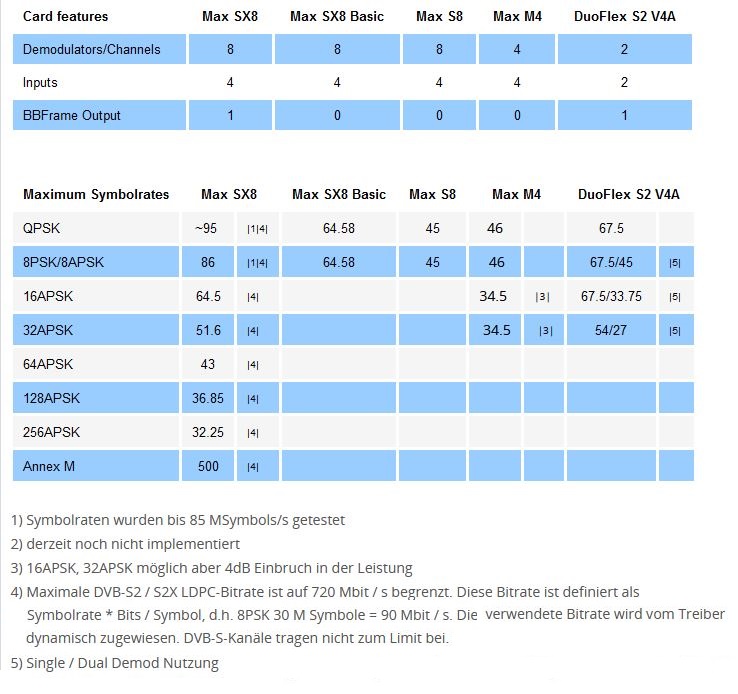

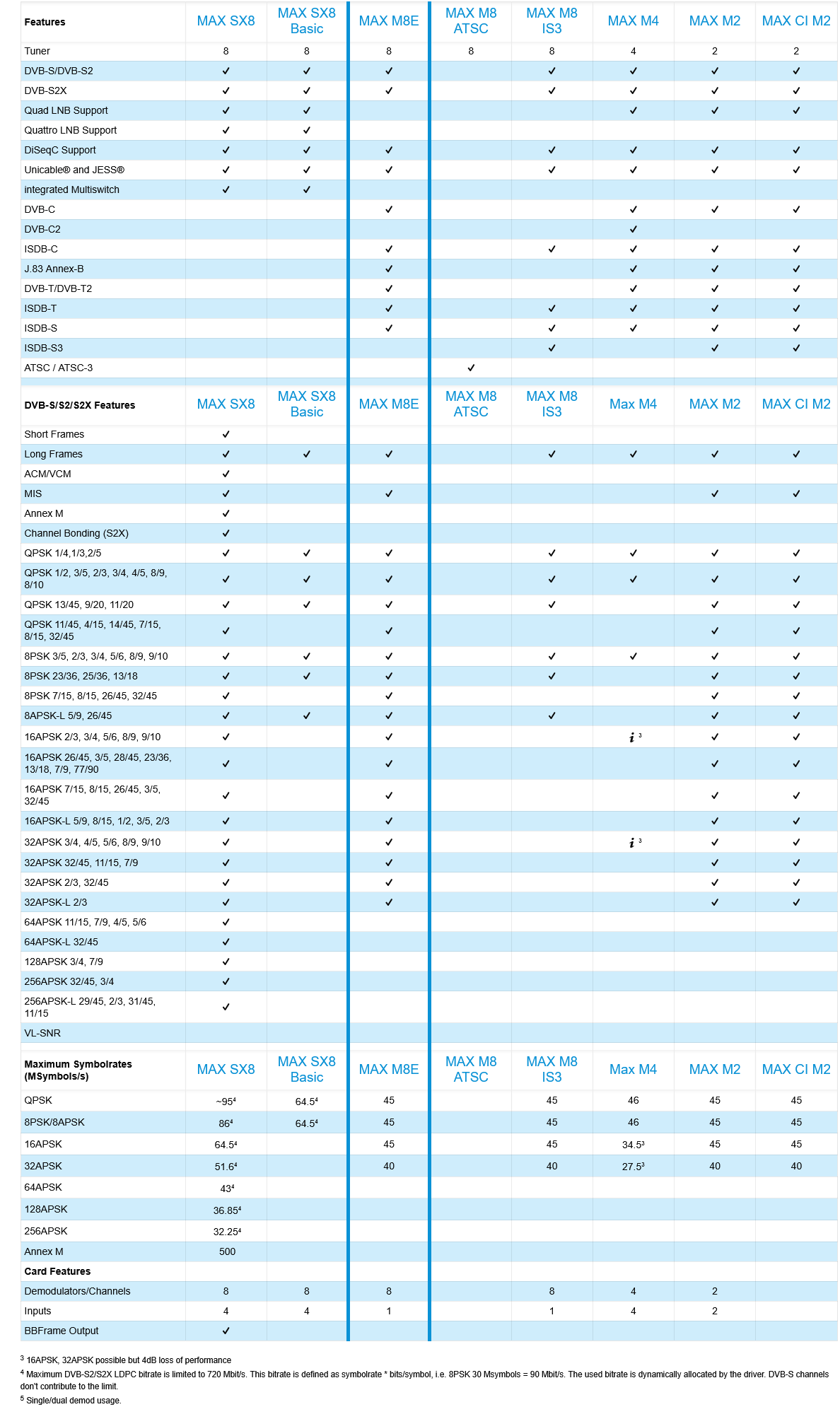

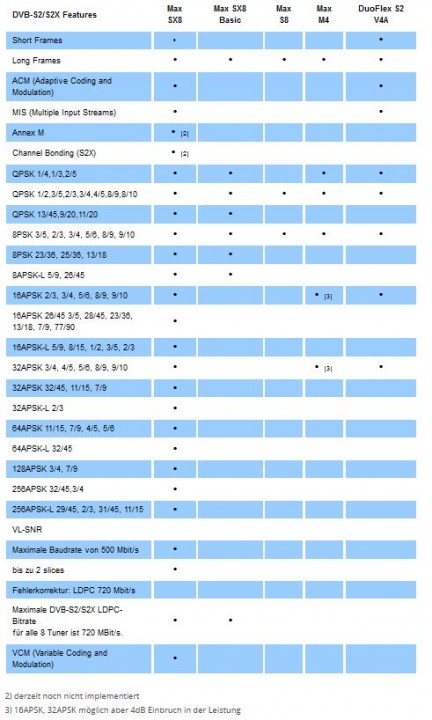

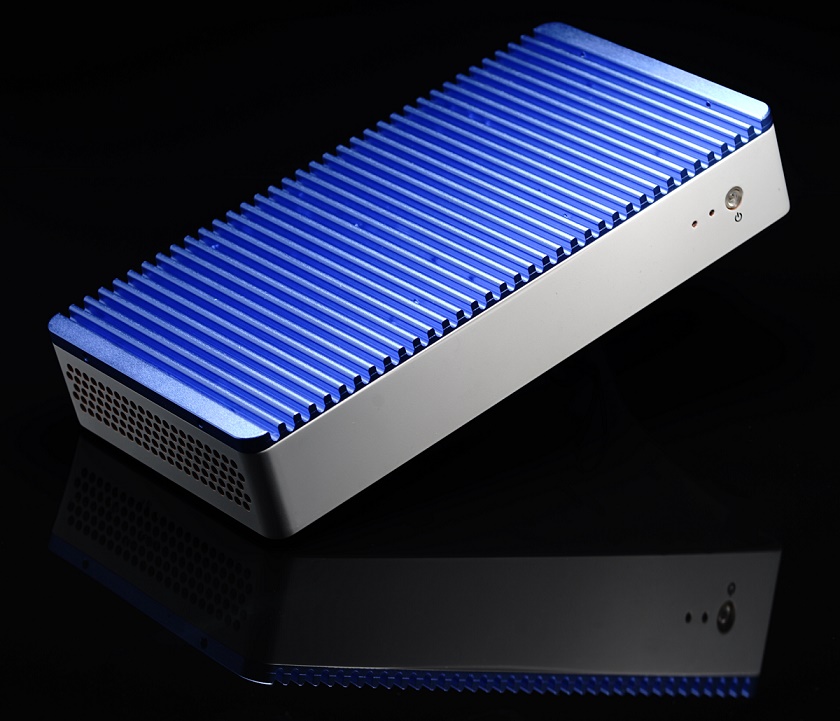

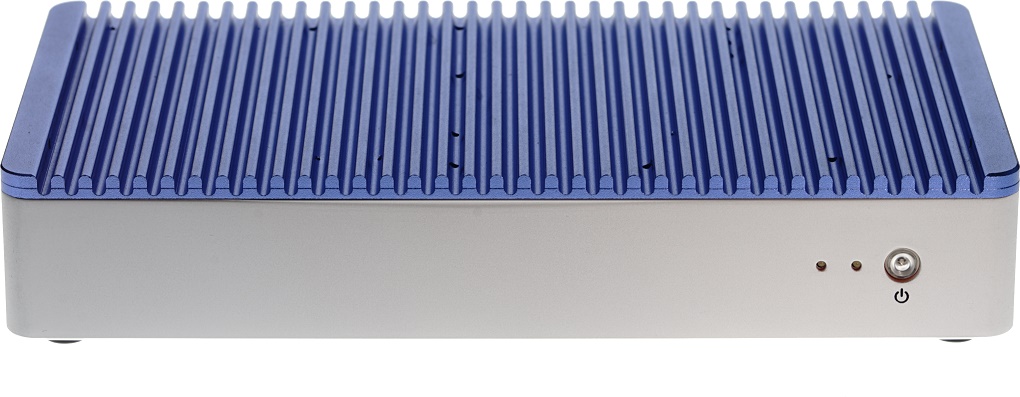

Digital Devices Vergleichstabelle Max SX8 / Max S8 / Cine S2 V7A / Max M4

Weiter unten die Erklärung der Signal Versorgung der Geräte (Kaskadierung, Unicable, Quad- oder Quattro-LNB)

Hier noch die Anleitungen (Bedienungsanleitung + Installationsanleitung) für die Digital Devices NET V2 Max M4 Geräteserie (abgesehen von den Bildern des Produkts auch gültig für die neue SL-Serie - NET SL Max M4 / Max M4 CI)

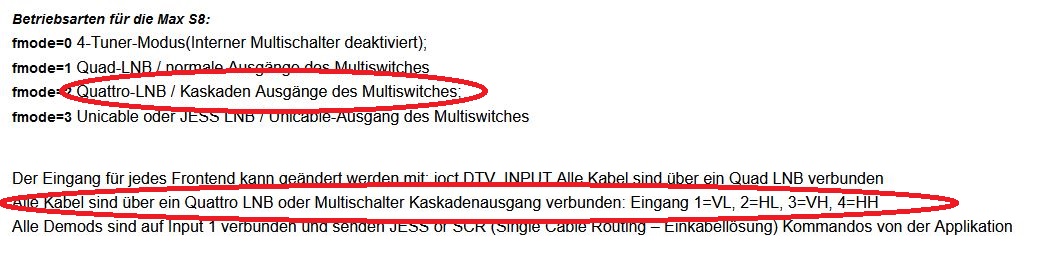

Quattro-LNB Versorgung (bzw. Verwendung von Kaskadenausgängen des Multischalters) für Digital-Devices PC-Karten und NET V2 Geräte (hier S8/SX8 basierende Versionen)
ACHTUNG !!! Das geht NICHT bei einem Aufbau mit Breitband-LNBs !!!

Orig. Hinweis dazu von Digital-Devices (vom 27.03.2020)

Hallo Herr Uhde, die "NET Max M4" (wie auch die "NET S2/2") kann "NICHT" am Quattro LNB verwendet werden, das geht nur mit der Max S8/SX8 und SX8 Basic da diese Karte einen internen Switch/Mutlischalter hat.
Die Max M4 Karte ist eine 4 Tuner Karte die 4 Signal Eingänge für SAT benötigt (die S2/2 eben nur 2 da diese nur 2 Tuner hat).
Vorteil der Karte man kann jeden Tuner dynamisch also per Tuning Befehl auf den gewünschten Signaleingang switchen also SAT oder Terrestrisch (DVB-C/DVB-T2). Wenn ich z.B. SAT DVB-S/S2 und DVB-T2 bzw. DVB-C nutzen will kann ich die Karte entsprechend mit beiden Signalen versorgen und beim Tuning kann ich bestimmen ob ich mit Tuner 1 DVB-S/S2 sehen möchte oder DVB-T2/DVB-C.
Wenn wir einen Quattro LNB anschließen wollten müssten wir einen Switch/Multischalter auf der Karte haben, der dann den Tuner auf den passen SAT Eingang z.B. H/H switchen würde, das kann die Karte halt nicht und ist somit nur für Quad oder Unicable (mit Splitter *1) geeignet.

*1
Ein ganz normaler 4-fach Splitter mit Diodenentkopplung. Damit alle Eingänge mit einem Signal versorgt werden können.
ALLE Sat Produkte unterstützen Unicable/SCR (EN50494) und auch JESS (EN50607)

Hinweis: Verteiler bei einer Einkabelversorgung wird nur benötigt bei Karten ohne Switch .. Karten mit Switch (u.g. S8/SX8 basierende Geräte benötigen nur ein Anschlusskabel wie in den Bildern hier in der Anlage gezeigt)

Geräte MIT eingebautem Switch/Multischalter (Stand 27.03.2020)

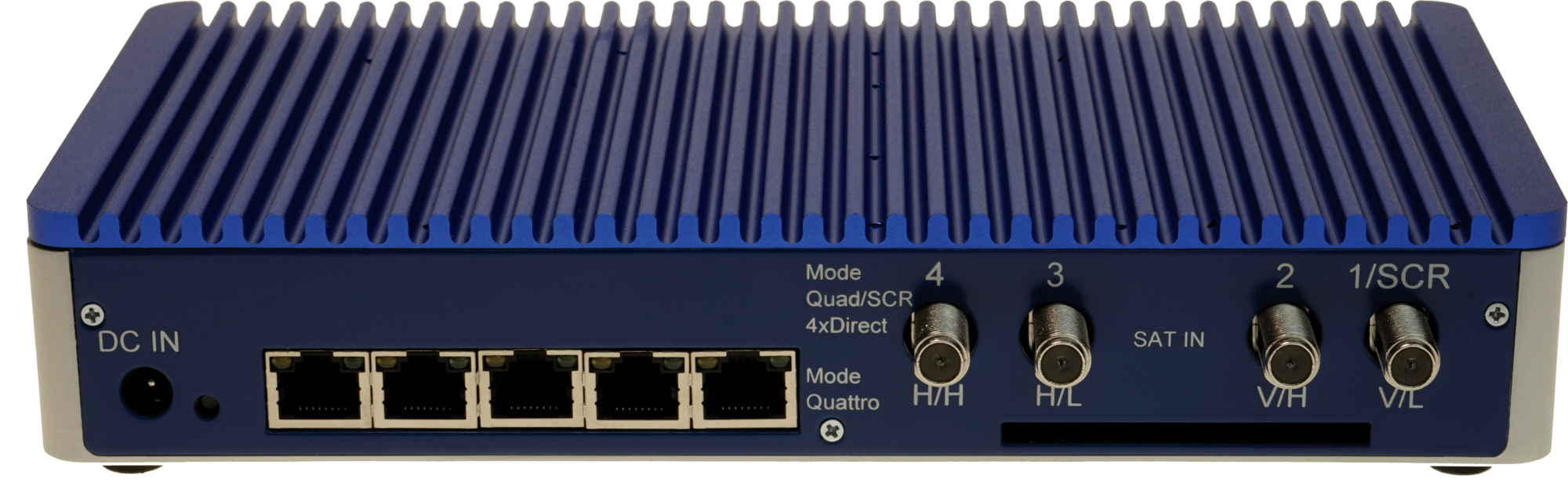

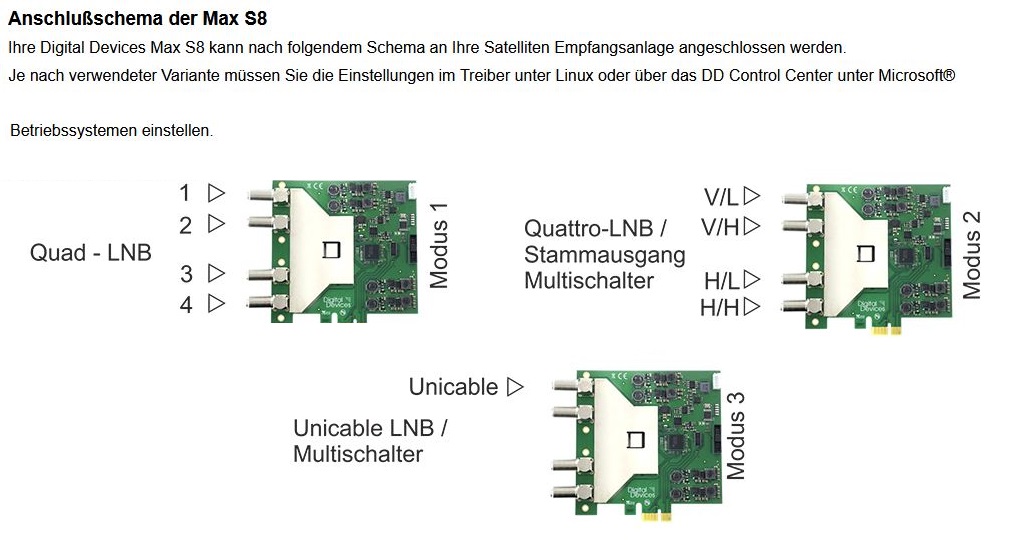

.. alle Produkte mit "Max S8" oder "Max SX8" Karte (die natürlich auch per Quad-LNB bzw. Teilnehmer-Ausgängen von normalen Legacy-Multischaltern versorgt werden können, der eingebaute Multischalter splittet auch über Quad-LNB auf, der ist "Quad-LNB tauglich") !
291118 Octopus NET V2 SX2 Basic - 8 Tuner 2 CI Version (V2) 4260217681805
291018 Octopus NET V2 SX2 Max - 8 Tuner 2 CI Version (V2) 4260217681683
820248 Max SX8 Basic 8 Tuner DVB-S2 TV-Card (4/8) with integrated multi-switch 4260217681799
820148 Max SX8 8 Tuner DVB-S2X TV-Card (4/8) with integrated multi-switch 4260217681560
281208 Octopus NET MC-S Multicast (V2) 4260217681096
=> Liste oben veraltet, alle Geräte wurden 1:1 durch die "NET SL" ersetzt (neues Gehäuse bzw. jetzt auch mit bzw. ohne Twin-CI jeweils zur Verfügung)

Nicht mit Multischalter eingebaut, daher NICHT per Quattro-LNB zu versorgen, sind also die Geräte:

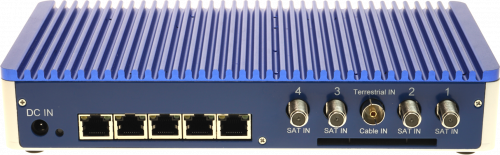

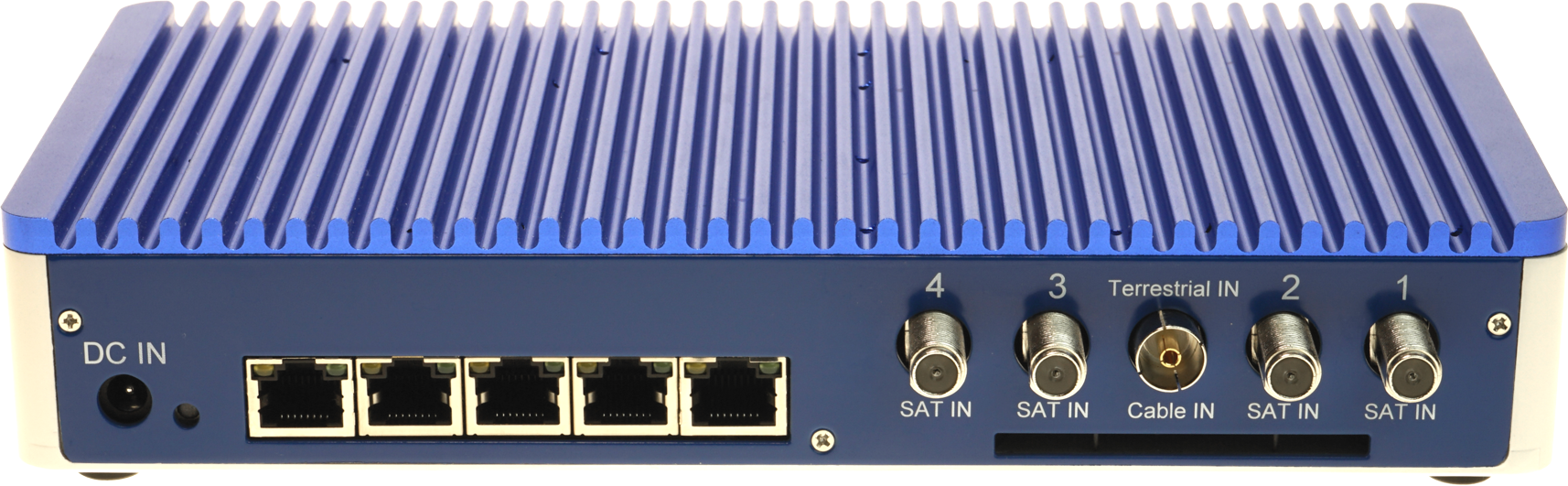

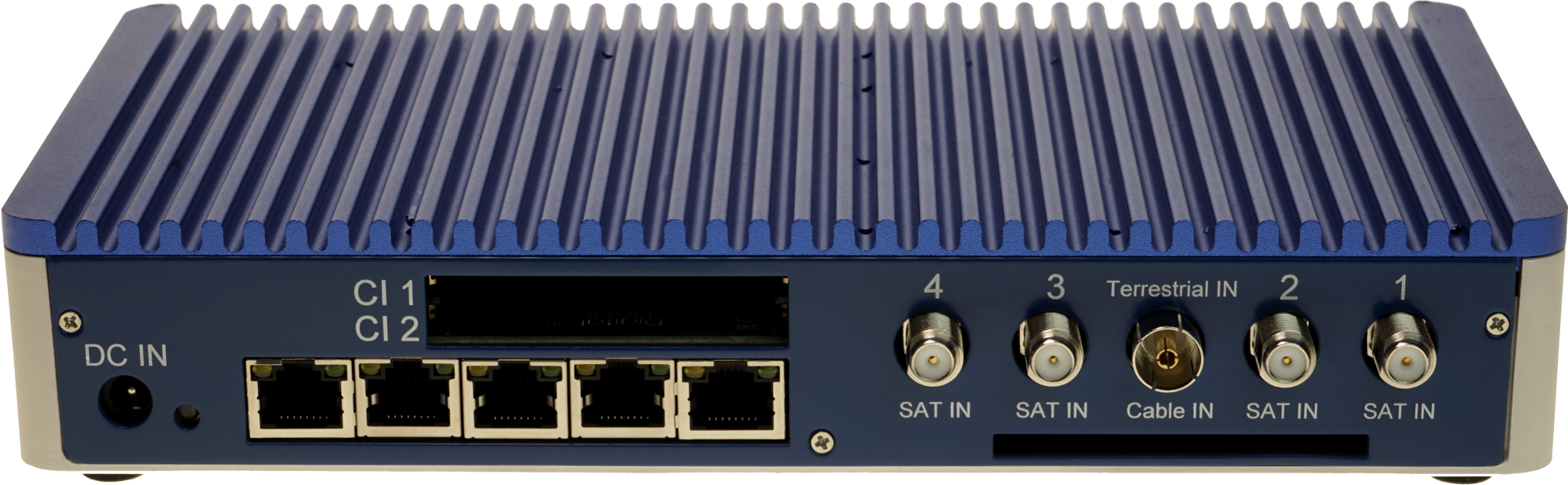

NET V2 Max M4 (bzw. jetzt "NET SL Max M4")
NET V2 2/2 (bzw. jetzt "NET SL 2/2")
NET V2 2/4 (kein Ersatz direkt, ersetzt durch die "NET SL Max M4")
--- gleich hier auch der Hinweis ! Bei einer Einkabelsystem-Ansteuerung (Unicable EN50494 bzw. JESS EN50607) dieser 3 Geräte wird ein Verteiler mit Diodenentkopplung benötigt der alle Eingänge einzeln versorgt. Die Geräte mit Multischalter können mit einem Kabel bei einer Einkabel-Versorgung angeschlossen werden).

Neu ab 3-2021 !!!
Jetzt alle Geräte als "NET SL" Version/Variante:
z.B. Digital-Devices NET SL Max M4 4-Tuner DVB-S2/C2/T2/ISBT Art. Nr. ohne CI: 293054 / mit CI: 292054 / EAN: 4260217682116 + 4260217682116


Beitrag der es notwendig machte diesen Beitrag zu posten, dort mit mehr Infos auch zum Mehr-Satelliten-Empfang per Sat-IP (per DiSEqC-Befehl) => Multischalter und passender Receiver gesucht


Quelle: Sat-Anlage eine Neubaus. Zusammenstellung prüfen.

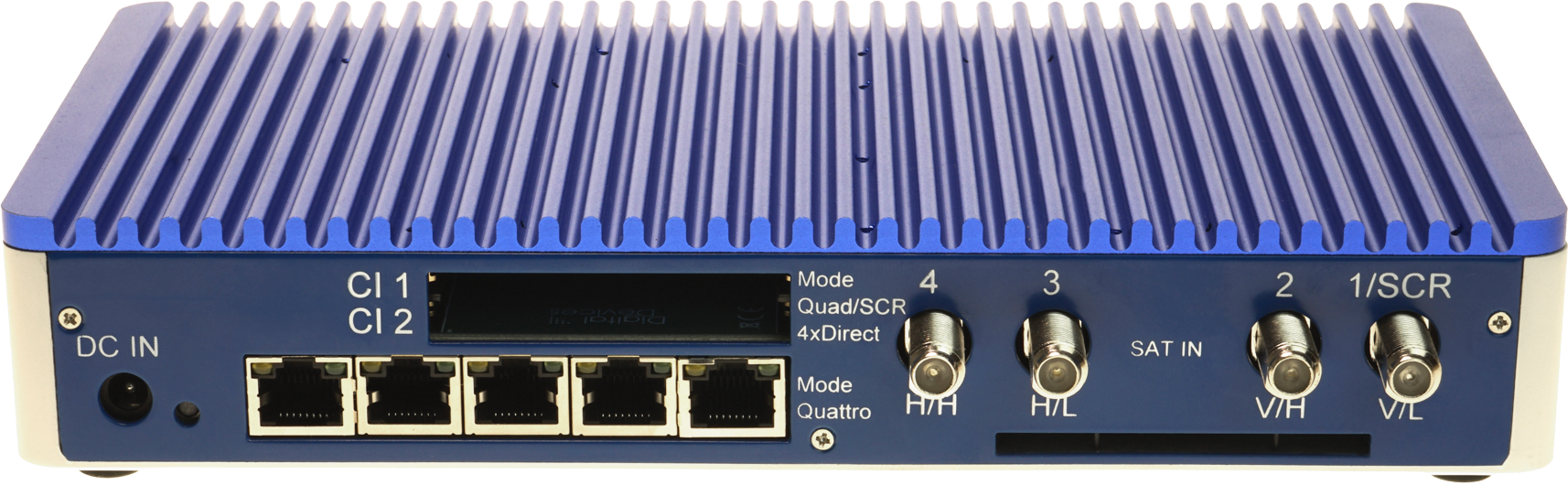

Digital-Devices Quattro-LNB-Betrieb
(Speisung via Quattro-LNB Versorung via Kaskadenausgänge)
Jultec JRM1708M mit Sat-IP-Multischalter/Router Einspeisung auf Lochblechplatte incl. Potentialausgleich/Erdung (für 4 Satelliten geeignet, hier nur 3 belegt)
Speisung vom Octupus NET über Teilnehmer-Ausgänge ! Speisung bei mehr als einem Satelliten nicht möglicih per Kaskaden-Ausgänge, da wäre dann nur ein Satellit auf dem IP-Signal)


Mehr Beispiele und verlinkte Beiträge dazu finden sie unter diesem Link !
