Dur-Line UCP 20 Einkabel-Lösung (2 Teilnehmer an einem Koaxkabel / Unicable-Router Multischalter)
Shoplink
Ersetzt durch Nachfolger Dur-Line UCP 21 (Unicable EN50494 2-fach MiniRouter Einkabellösung)

Mit dem neuen DUR-line UCP 20 Unicable-/SCR-Umsetzer können über 1 Leitung 2 Receiver von einem oder zwei Satelliten (maximal 8 Satelliten-ZF-Ebenen) gleichzeitig versorgt werden. Zusätzlich kann noch terrestrisch bzw. DVB-T und UKW mit übertragen werden.

Unicable Router auch als Ersatz für Stacker-Destacker

Über nur 1 Koax-Kabel können 2 Sat Receiver versorgt werden. Jeder Unicable taugliche Receiver oder Sat-Tuner Ihres Fernsehgerätes, der die europäische Norm EN 50494 unterstützt, kann dafür verwendet werden.

Das Problem

Sie haben nur 1 Sat-Leitung ins Zimmer und möchten dort ein 2. Receiver, einen Twin-Receiver oder einen TV mit Sat-Tuner anschließen.

Die Lösung

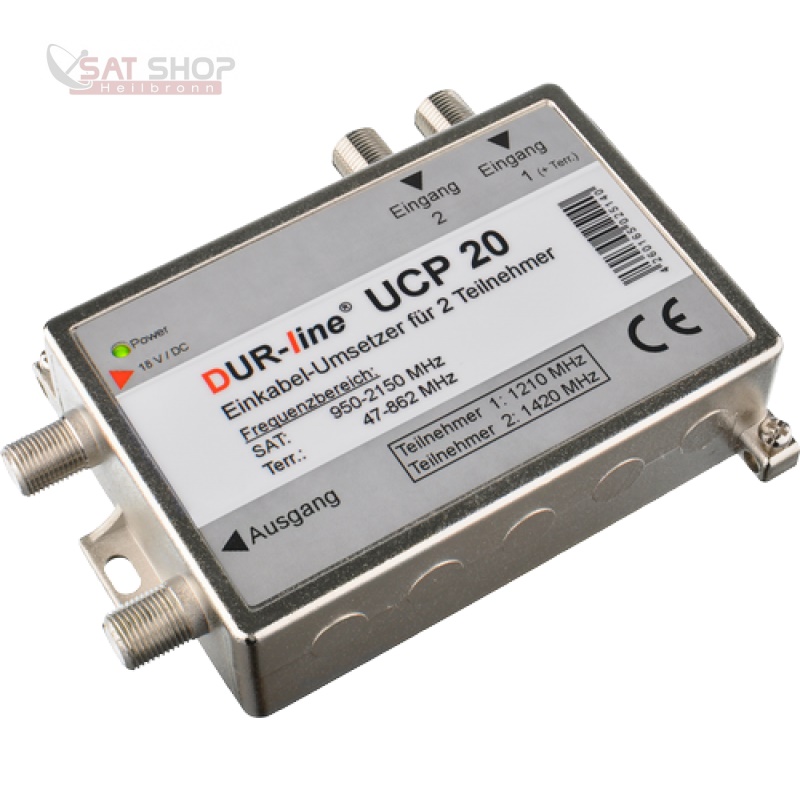

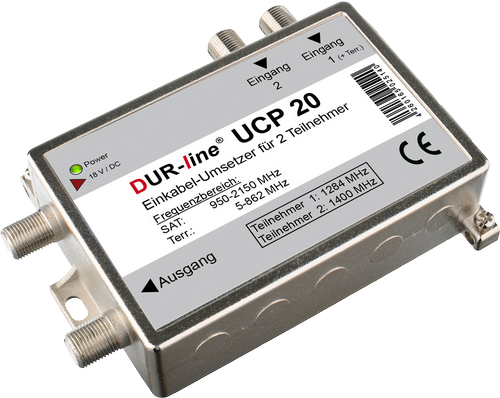

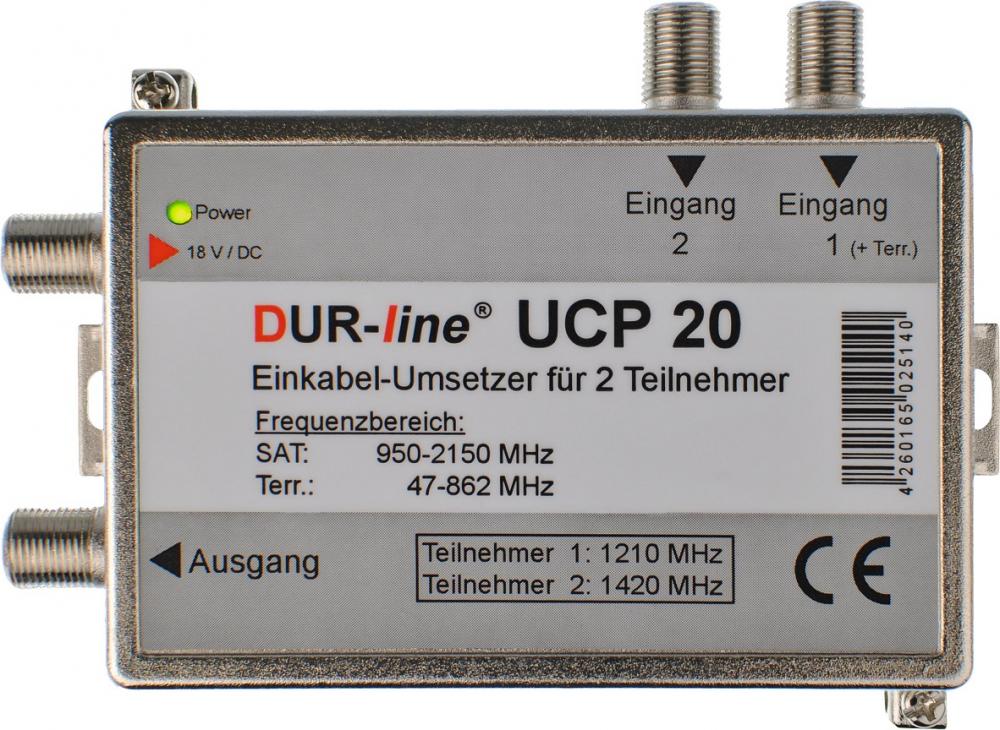

Mit dem neuen DUR-line ® UCP 20 SCR-Umsetzer können über 1 Leitung 2 Receiver von einem oder zwei Satelliten (maximal 8 Satelliten-ZF-Ebenen) gleichzeitig versorgt werden. Zusätzlich kann noch terrestrisch bzw. DVB-T und UKW mit übertragen werden.

Der UCP 20 SCR-Umsetzer erzeugt zwei SCR Frequenzen: 1210 MHz + 1420 MHz. Diese ermöglichen 2 verschiedenen Empfangsgeräten über nur ein Kabel jeweils alle Sender zu empfangen.

Die Montage des DUR-line ® UCP 20 ist dank der übersichtlichen Beschriftung sehr einfach.

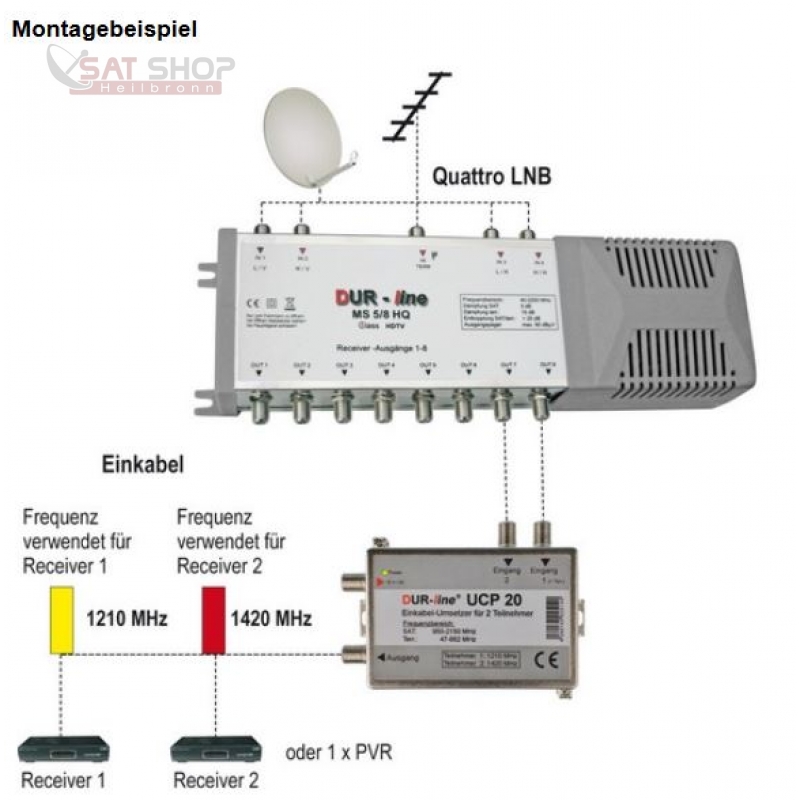

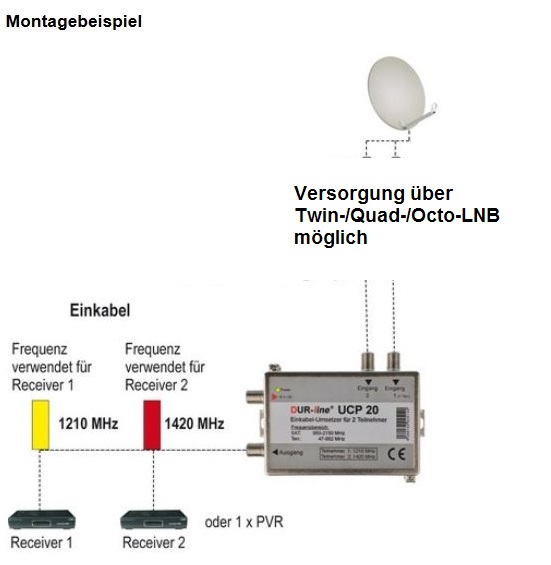

Verbinden Sie 2 freie Ausgänge des Multischalters mit den Eingängen des UCP 20 und den Ausgang des
UCP 20 mit der Ableitung zu den Receivern. Statt des Multischalters können Sie auch ein Twin, Quad oder Octo LNB verwenden.
Jeder Ein-Kabel bzw. Unicable (EN 50494) taugliche Sat Receiver oder Sat-Tuner Ihres Fernsehgerätes, kann dafür verwendet werden. Dies sind in der Zwischenzeit fast alle in den letzten Jahren verkauften Geräte.
Ob Ihr Receiver oder TV-Gerät dies auch kann, können Sie aus der Anleitung entnehmen.

Das dazugehörende Strom Spar-Netzteil sorgt für ein sicheres Umschalten auch bei schlechteren Empfangsverhältnissen sowie längeren Kabelwegen.

Dieses Ein-Kabel-System ist sowohl für die Nachrüstung bestehender Leitungen als auch für die Neuinstallation bestens geeignet.

Technische Daten
Frequenzbereich terrestrisch (Slot1) 47 - 862 MHz
Dämpfungsbereich terrestrisch 4 dB
Eingangsfrequenzbereich Sat-ZF 950 - 2150 MHz
Verstärkung Sat 5 dB
Ausgangsfrequenz (UB) Slot1 1210 MHz
Ausgangsfrequenz (UB) Slot2 1420 MHz
Isolation terrestrsiche / Sat > 40 dB
Max. Ausgangspegel terr. 93 dBµV
Max. Ausgangspegel Sat 93 dBµV
Steuersignal DiSEqC für SCR EN 50494
Temperaturbereich -20 bis +55°C
Stromverbrauch 105 mA / 120 mA
Gewicht 265 g
Verbrauch Weniger als 5 € Stromkosten pro Jahr
Stromsparabschaltung nach Abschalten des Receivers (kein Verbrauch am Schalter)


Wichtige Merkmale:
Das UCP 20 kann mit jedem unicable-, SCR-, SatCR- bzw. CSS-tauglichen Receiver nach EN50494 betrieben werden


Hersteller: Dur-Line
Typ: UCP 20
EAN: 4260165025140

Ersetzt durch Dur-Line UCP 20 Version 2 (V2)
Shoplink

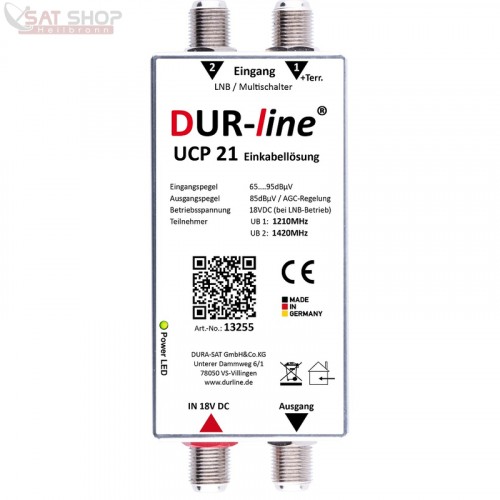

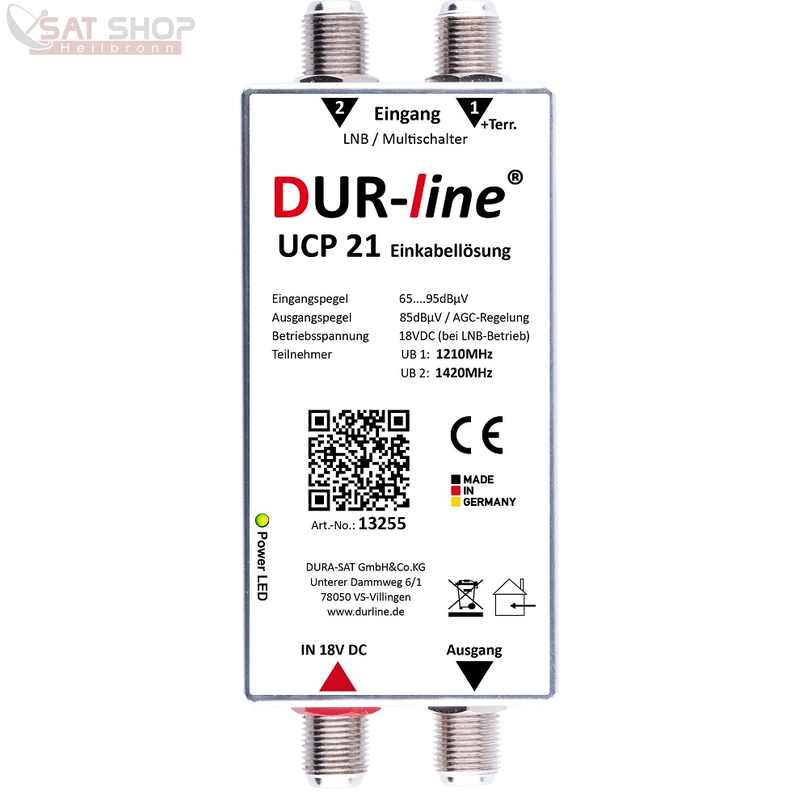

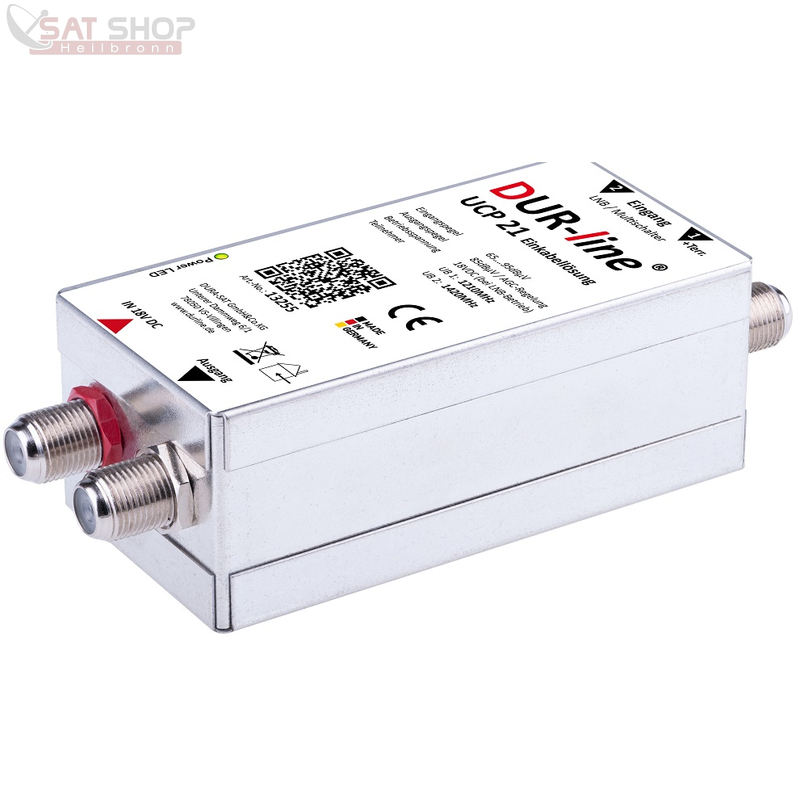

Dur-Line UCP 21 (Unicable EN50494 2-fach MiniRouter Einkabellösung)
Shoplink

Highlights:
- 2 Receiver/TV oder 1 Twin-Tuner-Gerät über 1 Kabel

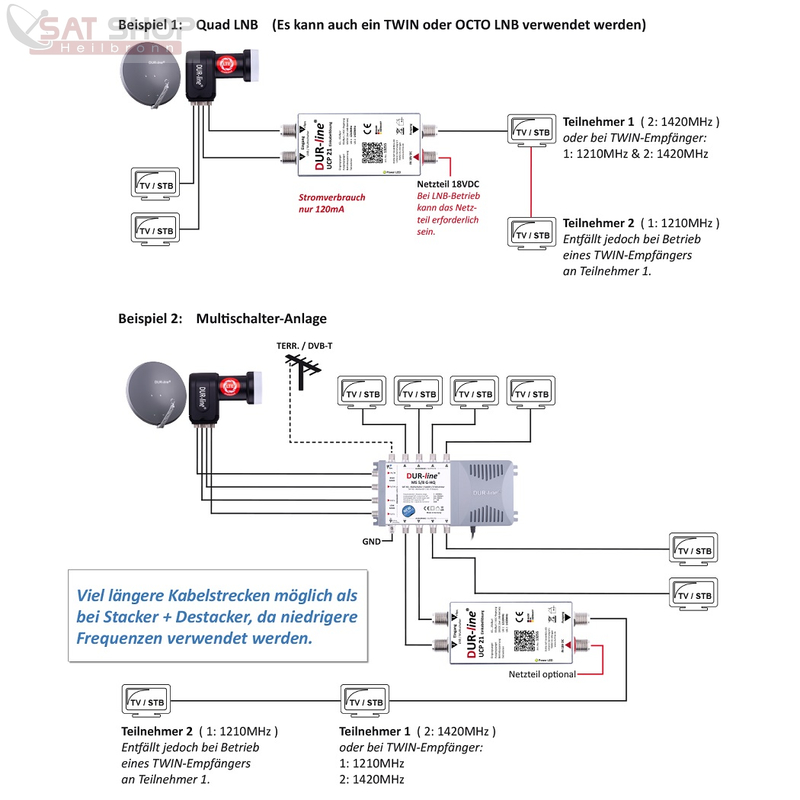

- wird direkt an 2 Twin/Quad LNB- bzw. Multischalterausgängen angeschlossen
- Unicable/SCR-Technologie nach Norm EN50494
- unterstützt 2 Satelliten (8 ZF-Ebenen)
- geringer Strombedarf nur 120mA bei 18V - funktioniert ggf. auch ohne Netzteil*
- Weiterleitung von Terr./DVB-T Signalen

Unicable Router auch als Ersatz für Stacker-Destacker

Über nur 1 Koax-Kabel können 2 Sat-Receiver/1 Twin-Sat-Receiver versorgt werden. Jeder Unicable-taugliche Receiver oder Sat-Tuner Ihres Fernsehgerätes, der die europäische Norm EN50494 (auch SatCR, SCR, Einkabel genannt) unterstützt, kann dafür verwendet werden.
Das optionale Strom-Spar-Netzteil sorgt für ein sicheres Umschalten auch bei schlechteren Empfangsverhältnissen
sowie längeren Kabelwegen. Die Stromkosten betragen pro Jahr weniger als 5 Euro.

Mit den neuen DUR-line UCP SCR-Umsetzern können über 1 Leitung 2 Receiver/Tuner von einem oder zwei Satelliten
(maximal 8 Satelliten-ZF-Ebenen) gleichzeitig versorgt werden. Zusätzlich kann noch terrestrisch bzw. DVB-T und UKW mit übertragen werden.
Passend für Technisat, Telestar, Kathrein, Smart, VU+, Dreambox ... und andere Receiver (

Der UCP 21 SCR-Umsetzer erzeugt zwei SCR Frequenzen: 1210 MHz (UB1) + 1420 MHz (UB2).
Diese ermöglichen 2 verschiedenen Empfangsgeräten über nur ein Kabel jeweils alle Sender zu empfangen.

* Tuner/Multischalter (mit Netzteil) muss für LNB und UCP21 genügend Strom bereitstellen (mind. 300mA)!
Das Netzteil ist optional und nicht Bestandteil des Lieferumfangs !
UCP 21 kann nicht an einem Quattro-LNB verwendet werden.

Technische Daten:
Frequenzbereich SAT IN 1: 85-2400MHz / IN 2: 950-2400MHz
Eingangspegel 65...95 dBµV (EN50083-2 Störstrahlung)
Ausgangspegel 85 dBµV (AGC geregelt)
Netzteilanschluss F-Buchse / 18VDC / mind.500mA (bei LNB-Betrieb zwingend erforderlich) *
Teilnehmer-Bänder Band 1: 1210MHz / Band 2: 1420MHz
Umgebungstemperatur -20......+40°C
DC-Stromaufnahme ca. 120mA (ohne Netzteil) / ca. 15mA (mit Netzteil *)

* Passendes Netzteil: DUR-line NT 18-1200 F


Hersteller: Dur-Line
Typ: UCP 21
EAN: 4260165024686
