Hallo ich habe ein Problem

Ich habe am 28.07.2017 für den Auftr. Nr 1820 ein LNB und einen Verteiler gekauft

Mein altes LNB ist ein Silver Edition 0,1 Universal Quad LNB ich habe auf den Resiver folgende Empfangswerte.
Signal 85% Qualität 100 %

Wenn ich nun das alte LNB nachdem ich das LNB durch DUR-LINE UK 124 ersetzt hatte und den Verteile 4 Fach Kathrein EBC14 eingebaut hatte war das Signal plötzlich wweg
Kabel von LNB auf in
Die 4 Vorhanden Kabel wurden dann auf die 4 out anschlüsse verteilt.

Der reciver wurde wie folgt eingestellt

Einkabel anlage
Leitung unter 30 m
1 Satelit Astra 19,2
Tuner 1 1210
Tuner 2 1420

nach der Installation erscheint für beide Tuner Signal 0
Was habe ich falsch gemacht oder stimmt es was man in verschiedenen forem hört der Verteile sollte ohne Diodenkopplung sein
Vorab besten Dank
Peter Ringer

Hallo ...

haben den Beitrag abgetrennt in einen eigenen Beitrag, das hatte mit dem anderen Beitrag wenig zu tun ! Hat jetzt also einen eigenen Thread und den Titel habe ich angepasst.

Sie schreiben leider nichts über ihren Receiver, was für einer ist das (Hersteller + Typ) ?
Was passiert wenn sie den Verteiler weg lassen und das vom LNB kommende Kabel direkt auf den Receiver führen ?
Was sagt die Bedienungsanleitung vom Receiver über die Unicable-Einstellungen aus (beginnt die Zählung ggf. bei 0 und nicht bei 1) ?
Was für Antennendosen haben sie im Einsatz (das würde dann den benötigten Verteiler bestimmen, sicherlich sollte es aber auch mit einem diodenentkoppelten gehen ...) ?

Mehr zu den Einstellungen vom Receiver finden sie hier im Forum unter Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver + Anleitung zum Einstellen eines SAMSUNG-Fernsehers auf Unicable (EN50494 / Einkabel)

Es sind keine Antennendosen im Einsatz sondern eine direkte verbindung mit Kabel
Resicer 3 x T-KOM Multimedia 500 Sat ein Sky
Die Kanäle beginnen ab 1
Was mich verwundert hatte war das beim einschalten des 1 Recivers einen T-Kom für ca 5 sec. ein bild da war.

Damit haben sie jetzt tlw. die Fragen beantwortet .......
Warum keine Antennendosen, nicht mal die anderen Beiträge hier in der Rubrik gelesen die erklären warum man diese benötigt ?
Austausch Twin bzw Quad-LNB
Fusion Kabel & Sat zu Unicable (2-FMH)
etc.

Was ist ein "T-KOM Multimedia 500 Sat ein Sky" ? Meinen sie den "Telekom MR500 Sat" ?
Da haben mehr als nur sie Probleme beim Unicable-Empfang damit (KLICK), einfach mal ein Gerät testen bei dem Unicable einwandfrei funktioniert um auszuschließen das es am Receiver selbst liegt und es gar nichts mit der Empfangsanlage zu tun hat.

Hallo ich habe in meinen Warenkorb antennendosen erfasst
würden diese passen.
Ich habe ach einen TV und auch Sat Recsiver welcher kein unikabelempfang ermöglicht ist diese auch an die Dose anzuschlließen oder braucht der einen Durchgangsdose
vorab besten Dank
Peter

pringer hat geschrieben:Hallo ich habe in meinen Warenkorb antennendosen erfasst

Was für ein "Warenkorb" ? Meinen sie einen den sie im Shop jetzt online erstellt haben oder eine Bestellung die sie auch versendet haben schon (i.d.R. Ware die sie schon bestellt haben) ?
Einen online Warenkorb den sie erstellt haben kann hier keiner sehen

pringer hat geschrieben:würden diese passen.

Ich weiß nicht was sie meinen !
Wenn sie schon was bestellt haben dann bitte die Bestell-Nummer davon das ich nachschauen kann, wenn sie das nur akt. online im Warenkorb haben dann müssen sie das namentlich einfach nennen was sie da im Warenkorb haben oder einfach davon einen Screenshot erstellen.
Was für Antennendosen da bei Unicable passen und wie man diese auswählt ist hier im Forum aber auch schon in hunderten Beiträgen erklärt, auch in denen die ich oben verlinkt habe ... haben sie diese schon gelesen ? Mehr Beiträge unter diesem Suchlink => KLICK

pringer hat geschrieben:Ich habe ach einen TV und auch Sat Recsiver welcher kein unikabelempfang ermöglicht ist diese auch an die Dose anzuschlließen oder braucht der einen Durchgangsdose

Sat-Receiver ohne "Unicable-Tauglichkeit" können gar nicht an so einem LNB betrieben werden natürlich ..... Da hilft keine Dose was !

P.S. es fehlen weiterhin Antworten und Tests die oben beschrieben sind ... ohne ihr Mitwirken drehen wir uns bei der Problemsuche hier ggf. noch lange weiter im Kreis ! Eine Erklärung hätte ich warum es aber bei ihnen ggf. nicht geht ... wenn sie einen Receiver/TV-Tuner mit im Signalweg in Betrieb haben der nicht unicable-tauglich ist kann das alles nicht funktionieren da dessen Schaltspannungen für den Standard-Legacy-Betrieb die komplette Anlage lahm legen würde ! Diesen TV/TV-Tuner also auf KEINEN FALL mit an dieses LNB anschließen.... das wäre jetzt meine erste Erklärung für ihre Probleme, die wären dann hausgemacht !

Hallo es sind folgende Enddosen jeweils 1 für 1 Leitung
Den Test kann ich erst machen wenn die Dosen gesetzt sind da es ohne Dosen nicht geht, daher möchte ich die richtigen kaufen.

SAT-BK Antennendose 3- Loch (Stichdose / Einzelanschlussdose / Enddose)
• ArtikelNr.: SAT-DS20
• Stückpreis: 9,50 €

Dazu eine Frage
Ich habe 4 Leitungen 2 davon gehen in ein Zimmer dort sind 2 Endgeräte angeschlossen
1x MR 500 Sat und ein einfacher Resicer welcher keine unikabellösung kann sondern nur das Alte Protukoll
LMB Silver Edition 0.1 Universal Quad LNB

Kann ich dies beiden über 1 Kabel mit Enddose und Zwischendose anschließen

pringer hat geschrieben:Hallo

Hallo zurück

pringer hat geschrieben:... es sind folgende Enddosen jeweils 1 für 1 Leitung

SAT-BK Antennendose 3- Loch (Stichdose / Einzelanschlussdose / Enddose)
• ArtikelNr.: SAT-DS20
• Stückpreis: 9,50 €

Nein, diese ist absolut untauglich dafür ... Erklärung siehe oben in den verlinkten Beiträgen, dort auch erklärt welche Verteiler und welche Antennendosen man benötigt.

pringer hat geschrieben:Dazu eine Frage
Ich habe 4 Leitungen 2 davon gehen in ein Zimmer dort sind 2 Endgeräte angeschlossen
1x MR 500 Sat und ein einfacher Resicer welcher keine unikabellösung kann sondern nur das Alte Protukoll
LMB Silver Edition 0.1 Universal Quad LNB

Kann ich dies beiden über 1 Kabel mit Enddose und Zwischendose anschließen

Nein.

pringer hat geschrieben:Den Test kann ich erst machen wenn die Dosen gesetzt sind da es ohne Dosen nicht geht, daher möchte ich die richtigen kaufen.

Meinen sie diesen Test ?

techno-com hat geschrieben:Was passiert wenn sie den Verteiler weg lassen und das vom LNB kommende Kabel direkt auf den Receiver führen ?

Natürlich kann man das auch erst einmal ohne Antennendosen machen ....


Dazu fehlt auch jegliche Antwort/Stellungnahme:

techno-com hat geschrieben:Sat-Receiver ohne "Unicable-Tauglichkeit" können gar nicht an so einem LNB betrieben werden natürlich ..... Da hilft keine Dose was !

P.S. ....... wenn sie einen Receiver/TV-Tuner mit im Signalweg in Betrieb haben der nicht unicable-tauglich ist kann das alles nicht funktionieren da dessen Schaltspannungen für den Standard-Legacy-Betrieb die komplette Anlage lahm legen würde ! Diesen TV/TV-Tuner also auf KEINEN FALL mit an dieses LNB anschließen.... das wäre jetzt meine erste Erklärung für ihre Probleme, die wären dann hausgemacht !

Haben sie einfach mal nur einen Receiver direkt ohne Verteiler und ohne andere Geräte an das LNB angeschlossen und dann getestet ? Das wäre ein recht einfacher Schritt der sofort viel mehr klären würde....

Hallo ich möchte folgende Anlage erstellen
LNB DUR-LINE UK 124
vom LNB eine Leitunge in den 4 Fach verteiler Kathrein EBC 14
an diesen Verteiler die 4 best Leitungen anschlißen
An die 4 Leitungen kommen dann 3 St MR 500 Sat 1 bleibt frei
Wenn das mit den anderen nicht klappt müssen die restlichen reciver aus der Anlage entnommen werden
Ich hätte eine bitte
geben Sie mit den TYP der Anschlußdosen bzw die Bestellnumer an damit zumindest von dieser Seite aus alles i.o ist.

Verteiler darf KEIN Kathrein EBC14 sein, der ist diodenentkoppelt !
Da muss ein Kathrein EBC114 ohne Diodenentkopplung rein .... der 4. Ausgang der von diesem nicht genutzt wird muss mit einem F-Endwiderstand DC-entkoppelt abgeschlossen werden.
Die 3 Enddosen wären je eine Jultec JAD307TRS.

Vielen Dank für ihre Bestellung

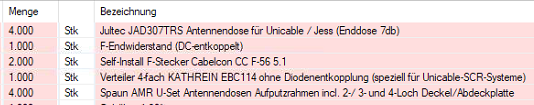

Für die Vollständigkeit vom Beitrag hier ein Screenshot davon Ist schon alles verpackt und geht heute dann raus.

Hallo habe gerade folgende möglichkeiten versucht
1 Alle Kabel an die Enddosen angeschlossen und mit den alten LMB die Verbindung getestet überall Signalstätke 80 % Qualität 100%
2 Das LMB getauscht durch UK 124 und EBC 114 angegeschlossen wieder kein Sateilitensignal bekommen auch über einen Sky Reciver versucht mit Standarteinstellungen Unikabel 1210 und 1420
3 Alle Resiver bis auf einen entfernt und diesen über die Dose mit den LMB direkt verbunden wieder keine Satelitensignal
4 Dose ausgebaut und Satstecker drauf ebenfalls keine Signal
5 Die Dose wieder eingabaut und alle Reciver über als alte 4 Fach LMB angeschlossen das Siegnal war wieder da
Kann es sein das das LMB defekt ist. oder gibt es noch einen andere Möglichkeit
Peter Ringer

Ich versteh sie nicht ... aber weiter machen müssen wir hier ja nicht mehr jetzt da 30 Minuten nach der Anfrage hier das kam :

Sehr geehrte Damen und Herrn

Hiermit wiederrufe ich die Bestllung vom 28.07.2017 da die Bestellten Teile nicht funktioniern bzw ich vermute das das LMB defekt ist.

Die Rücksendung erfoltg am 10.08.2017 mit DLH

Bitte um Bestätigung

mfg
Peter R

Und immer noch fehlt der Test direkt mit dem Unicable/JESS LNB am Receiver, schon wieder wurde der Verteiler mit eingebaut oder gar mal ein direktes Kabel vom LNB zu einem Receiver gelegt um auszuschließen das dort nicht noch ein altes Bauteil eventuell aktuell im Kabelweg der alten Verkabelung sitzt (was man per Ohmmeter sogar recht einfach messen könnte).
Und immer noch keine richtigen Daten über die Receiver Einstellungen.
Daher kann man auch im Forum nur "vermuten" und nichts definitiv sagen!

Aber der LNB wird einfach getestet, dann sieht man ja wo der Fehler liegt/lag.

Hallo unter punkt 3 und 4 direkt mit LMB ohne weiche einmal mit Dosse einmal ohne Dose

Und schon wieder halbherziger Beitrag ohne etwas mit dem man wirklich was anfangen könnte.... Hälfte wieder nur gelesen ?

Satzzeichen und ein paar Worte mehr mit relevantem Inhalt würden auch nicht schaden !
