Guten Tag,

mögen Sie freundlicherweise mal schauen, ob die Komponenten im Warenkorb so zusammen passen für mein neues Haus?

Potentialausgleich/ Blitzschutz ist bauseits vergeben, hier geht es nur um die Bestellung der reinen Sat-Komponenten.

Ich benötige dann noch einen 5-fach-Verteiler diodenentkoppelt, sowas habe ich auf die Schnelle nicht gefunden.

Ich freue mich über ein Feedback.

MfG

Moderation: Beitrag verschoben in die passende Rubrik

gardiner hat geschrieben: 26. August 2021 21:22Guten Tag,

Hallo und

Beitrag verschoben in die passende Rubrik für diese Art der Anfrage + das .pdf (Warenkorb Screenshot) gewandelt in Bilder und zusätzlich mit eingestellt (das man die Bilder direkt einsehen kann).

gardiner hat geschrieben: 26. August 2021 21:22mögen Sie freundlicherweise mal schauen, ob die Komponenten im Warenkorb so zusammen passen für mein neues Haus?

Was ist den genau ihre Planung ? Kabelplan, Skizze vom Aufbau ?
Grundsätzlich geht das alles und ihre gewühlten Artikel sind sinnig, aber ein paar Kopfschmerzen habe ich schon ... folgt !

gardiner hat geschrieben: 26. August 2021 21:22Potentialausgleich/ Blitzschutz ist bauseits vergeben, hier geht es nur um die Bestellung der reinen Sat-Komponenten.

Wo wird den die Antenne GENAU montiert ? Ist das im Blitz-geschützten oder nicht-Blitz-geschützen Bereich ? Siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich




Wenn die Antenne im geschützten Bereich ist (ACHTUNG ! Den o.g. Beitrag genau lesen, dazu zählen auch Abstände zu Regenfallrohren und mehr bzw. auch der Kabelweg vom LNB weg ist dafür relevant (geht nur ein Kabel in den nicht-geschützten Bereich ist die komplette Anlage voll erdungspflichtig !) DANN wird kein äußerer Blitzschutz notwendig.
Was wurde den da vorbereitet ? Das ein Potentialausgleich vorbereitet ist kann ich nicht glauben, den dafür wären die Komponenten die sie jetzt bestellt haben erst schon fällig gewesen dafür das diese da mit eingebaut werden müssen. Haben sie da am "Potentialausgleich" nicht etwas verwechselt und meinen nicht einfach das hierfür das Anschlusskabel (PA-Kabel) schon einfach nur vorbereitet wurde ?
Das würde dann so ausschauen (ACHTUNG ! Das ist KEIN Voraufbau von uns ! Wir würden niemals solche goldenen F-Stecker dafür verwenden - siehe unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich

Quelle: Planung Unicable Anlage




Dafür, wenn sie das fertig montiert haben möchten, wäre bei ihnen notwendig:
1x Lochblechplatte 40x40cm
1x Erdungsblock 9-fach (4x vom Quattro-LNB kommend + 5x vom Verteiler aus kommend)
4x Überspannungsschutz
6x Patchkabel 30cm (4x für Quattro-LNB Anschluss vom Erdungsblock an Multischalter, 1x zum Verteiler + 1x für Netzteil)
5x Patchkabel 40cm (Ausgänge vom Verteiler zurück auf den Erdungsblock)


P.S. wenn ein Erdungskabel und ein Potentialausgleichskabel an der Wandhalterung angeschlossen werden muss dann wird dafür jeweils (also 2 Stück) eine Erdungslasche notwendig (Erdungslasche Obo-Bettermann Typ 950 Z 1 1/2 (46.5 - 49.5mm / Erdung-Potentialausgleich)).

gardiner hat geschrieben: 26. August 2021 21:22Ich benötige dann noch einen 5-fach-Verteiler diodenentkoppelt, sowas habe ich auf die Schnelle nicht gefunden.

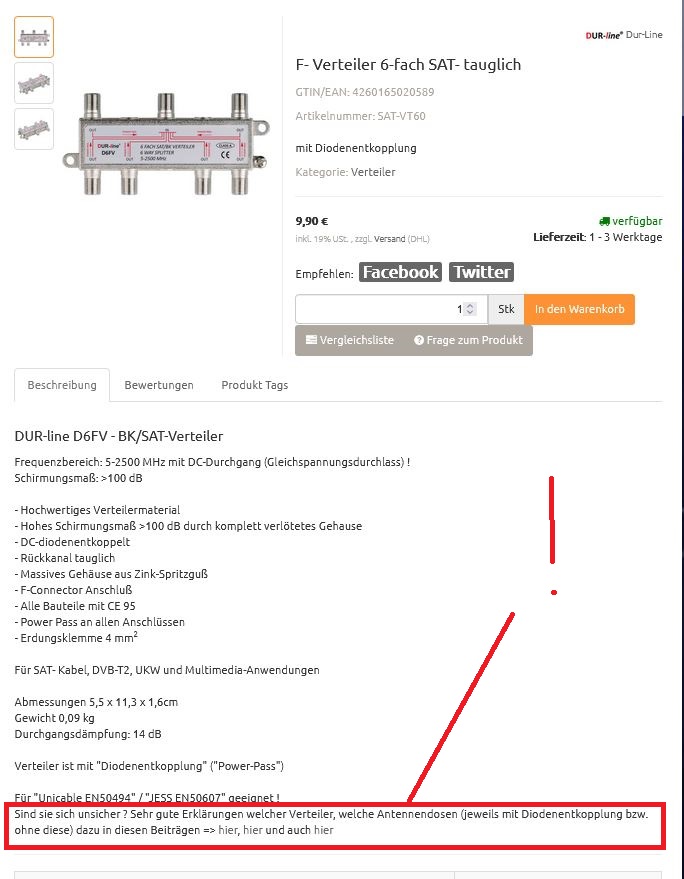

Es gibt keinen 5-fach Vertelier, daher finden sie diesen auch nicht bei uns im Shop. Da nimmt man dann einfach einen 6-fach Verteiler und schleßt den 6., dann nicht verwendeten, Ausgang ab mit einem F-Endwiderstand DC-entkoppelt.
So ein Widerstand wird auch noch benötigt um den terrestrischen Eingang vom Multischalter abzuschließen wenn dieser nicht in Verwendung kommt (CATV, Kabel-TV, DVB-T2, DAB+, UKW etc.).

Beiträge die mehr über diodenentkoppelt oder nicht diodenentkoppelt bei Verteilern erklären, dann mit den passenden Dosen dazu im Aufbau:
Umbau von Legacy auf Unicable
2 x Satelliten Unicable Anlage für neues EFH
Umbau Unicable von Jultec

Das sind die 3 Beiträge die bei jedem Verteiler bei uns im Shop direkt verlinkt sind mit den passenden Erklärungen eben dann drin (die "Referenz-Beiträge" dazu).

Vielen Dank @techno-com für das Feedback.

Einen Plan bzw. Skizze gibt es nicht. Ich habe die Empfangsparameter anhand der geplanten Komponenten dank der freundlichen Unterstützung von Jultec prüfen lassen und werde die Anlage so wie im Warenkorb beschrieben errichten.

Natürlich gebe ich gern die entscheidenden Parameter auf:

Die Antenne befindet sich seitlich an der Garage in ca. 1,0 Meter Höhe (Mitte Wandhalter). Von dem LNB werde die 4 UV-beständigen Leitungen vom LNB in die Garage geführt und laufen dort auf den JPS0501-16TN, außen befinden sich die bereits montierten wasserdichten F-Stecker am Quattro-LNB, und innen presse ich die benötigten F-Stecker auf. Das mitgelieferte Netzwerkkabel versorgt den JPS mit der notwendigen Spannung.
Der Ausgang des JPS wird dann mit einem bauseits bereits verlegten hochwertigen Vollkupfer-Kabel ins Haus geführt, was 25m entfernt liegt.
Dort befindet sich dann der diodenentkoppelte Verteiler, welcher dann seinerseits die 5 Abgänge in den einzelnen Räumen versorgt. Dort befinden sich dann die 300er Stichdosen von Jultec.

Vielen Dank für den Hinweis mit den Endwiderständen am CATV-Eingang des JPS sowie am Verteiler, ich werde meine Bestellung entsprechend ergänzen.

Eine Frage hätte ich noch: In wie weit kann der JPS 0501-16TN das "Klima" in der Garage ab? Ich finde auf der Jultec-Seite keine Angaben über die zulässige Luftfeuchtigkeit, lediglich einen Temperaturbereich. Ist es unter Umständen sinnvoll, das Teil in einen Anschlusskasten mit IP68 zu setzen (darin könnte aber auch Kondensat entstehen?), oder ist das zuviel Vorsicht? Die Garagen sind neu und trocken, so trocken, wie halt eine Garage eben sein kann, Luftfeuchtigkeit gibt es immer.
Ich habe seit mehreren Jahren einen TechniRouter in ähnlicher Konfiguration im Einsatz und null Probleme, Technisat gibt zulässige Luftfeuchten von 10 bis 75% an.

Wäre gut, wenn Sie hier Ihre Erfahrungen mitteilen könnten. Ansonsten würde ich dann morgen oder Sonntag die Bestellung bei Ihnen gern auslösen.

MfG

Hallo zurück

gardiner hat geschrieben: 27. August 2021 17:07Vielen Dank @techno-com für das Feedback.

gardiner hat geschrieben: 27. August 2021 17:07Einen Plan bzw. Skizze gibt es nicht.

Daher wäre es ja sinnvoll eine solche anzufertigen ..... wird in allen Beiträgen gezeigt hier im Forum wie das ausschauen könnte.

gardiner hat geschrieben: 27. August 2021 17:07Ich habe die Empfangsparameter anhand der geplanten Komponenten dank der freundlichen Unterstützung von Jultec prüfen lassen ....

Wer hat das ihnen von Jultec so geschrieben bzw. abgesegnet ? Gibt es dazu Daten oder irgendwelche genauere Sachen zum schriftlichen Verkehr ?

gardiner hat geschrieben: 27. August 2021 17:07Die Antenne befindet sich seitlich an der Garage in ca. 1,0 Meter Höhe (Mitte Wandhalter).

Wo sich die Antenne befindet ist irrelevant, es zählen nur die Sachen die ich ihnen vorab hier in Bid gezeigt hatte, in Worten erklärt habe und den Beitrag dazu verlinkt habe. Mehr Relevant als der Montageort sind die Abstände zum "Dach" oder auch zu Regenfallrohren etc. etc. etc.. Und dabei ist auch die Kabelverlegung relevant, hatte ich aber alles schon geschrieben.

gardiner hat geschrieben: 27. August 2021 17:07Von dem LNB werde die 4 UV-beständigen Leitungen vom LNB in die Garage geführt und laufen dort auf den JPS0501-16TN, außen befinden sich die bereits montierten wasserdichten F-Stecker am Quattro-LNB, und innen presse ich die benötigten F-Stecker auf.

Mast-naher Potentialausgleich fehlt dann .. PA-Kabel muss mit verlegt werden zu den 4 Koaxkabeln runter zum Multischalter (für die Erstellung vom Potentialausgleich dort rund um den Multischalter). Bitte das mal lesen was ich oben geschrieben und auch verlinkt hatte, hilft sicher sehr viel weiter und zeigt das dort auch ganz sicher in Bildern und Planungsskizzen.

gardiner hat geschrieben: 27. August 2021 17:07Das mitgelieferte Netzwerkkabel versorgt den JPS mit der notwendigen Spannung.

Netzwerkkabel ?
"mitgeliefert" ?
Was meinen sie damit ? Der JPS0501-16T/M wird über sein mitgeliefertes Netzteil (Jultec JNT19-2000) versorgt und das wird mit einem F-/F-Stecker Kabel angeschlossen. Siehe Bilder vom Netzteil dazu, ist aber auch sicher in allen anderen Beiträgen genau erklärt/gezeigt.

gardiner hat geschrieben: 27. August 2021 17:07Der Ausgang des JPS wird dann mit einem bauseits bereits verlegten hochwertigen Vollkupfer-Kabel ins Haus geführt, was 25m entfernt liegt.

Hersteller/Typ von diesem Kabel ?

gardiner hat geschrieben: 27. August 2021 17:07Dort befindet sich dann der diodenentkoppelte Verteiler, welcher dann seinerseits die 5 Abgänge in den einzelnen Räumen versorgt. Dort befinden sich dann die 300er Stichdosen von Jultec.

Und immer nur eine Dose dann pro Ausgang vom Verteiler ? Dann würde das so gehen .... das würde NICHT so gehen wenn an einem Strang mehr als eine Dose montiert wird. Dazu hatte ich oben 3 Beiträge verlinkt die das genau alle erklären.

gardiner hat geschrieben: 27. August 2021 17:07Eine Frage hätte ich noch: In wie weit kann der JPS 0501-16TN das "Klima" in der Garage ab? Ich finde auf der Jultec-Seite keine Angaben über die zulässige Luftfeuchtigkeit, lediglich einen Temperaturbereich. Ist es unter Umständen sinnvoll, das Teil in einen Anschlusskasten mit IP68 zu setzen (darin könnte aber auch Kondensat entstehen?), oder ist das zuviel Vorsicht? Die Garagen sind neu und trocken, so trocken, wie halt eine Garage eben sein kann, Luftfeuchtigkeit gibt es immer.
Ich habe seit mehreren Jahren einen TechniRouter in ähnlicher Konfiguration im Einsatz und null Probleme, Technisat gibt zulässige Luftfeuchten von 10 bis 75% an.

Absolut kein Problem in einer Garage .... die Jultec-Gehäuse sind super dicht, die haben sogar eine Gummi-Dichtung zwischen oberer und unterer Montageplatte vom Multischalter. Die einzigen "offenen" Teile sind die F-Stecker, und hier werden ja alle offenen (außer den Stromeingängen die ggf. nichit verwendet werden, einer zumindest bei ihnen) Eingänge mit einem F-Endwiderstand verschlossen.

Vielen Dank @techno-com,

ich habe nun alle notwendigen Informationen beisammen.

Ich werde dann morgen die entsprechende Bestellung bei Ihnen auslösen und freue mich über eine baldige Lieferung.

MfG

Ab Dienstag Urlaub ! Siehe meine Fußnote …

Vielen Dank für ihre Bestellung

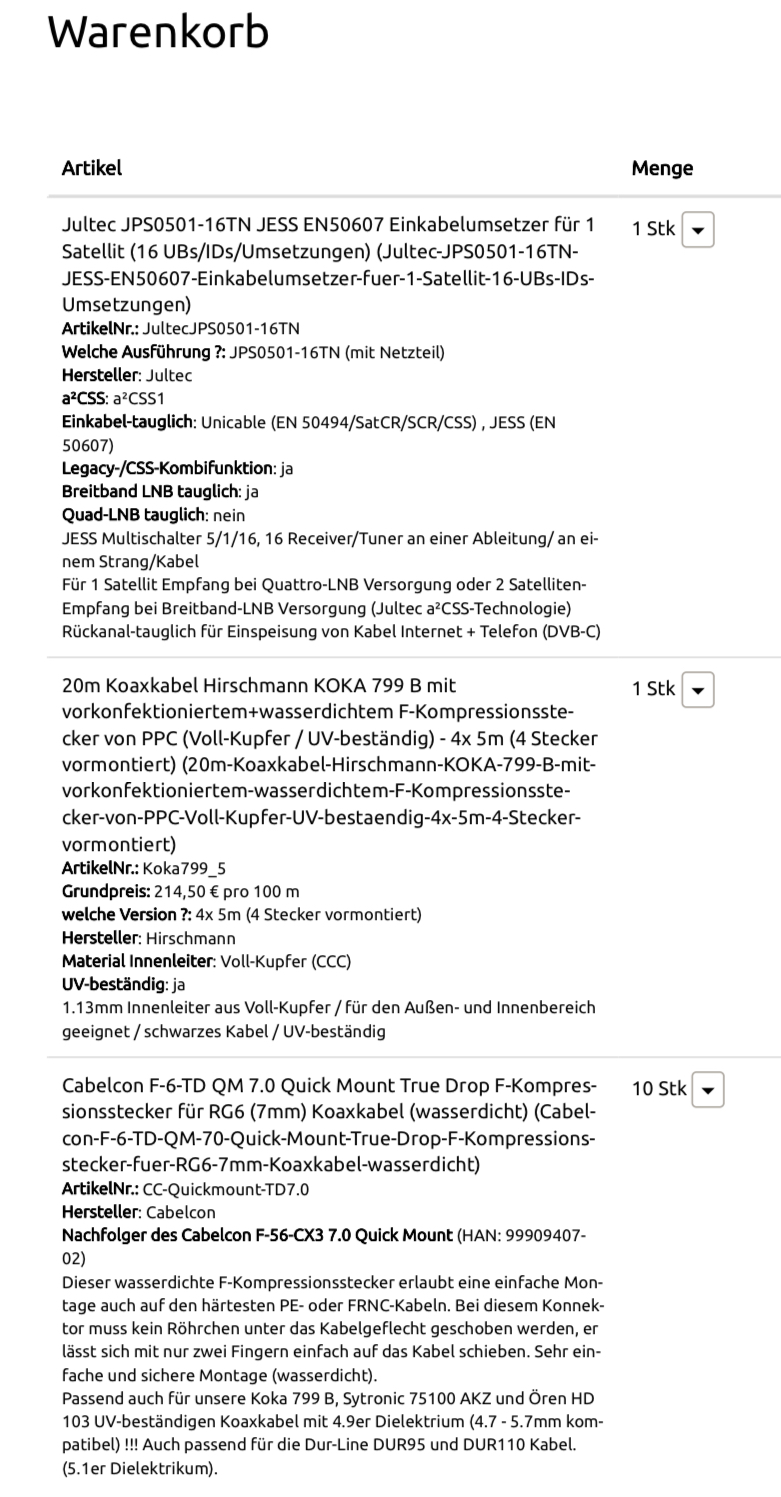

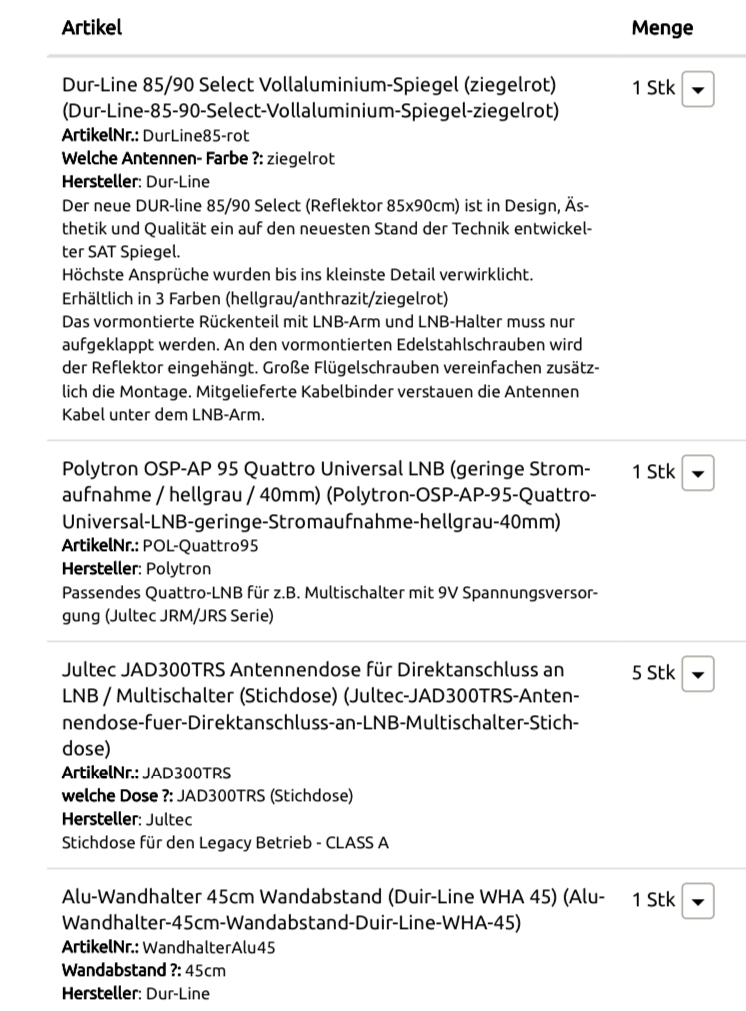

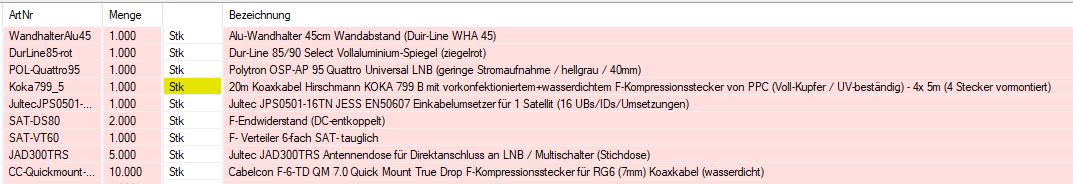

Für die Vollständigkeit vom Beitrag bis hierher davon ein Screenshot:


Es sind hier jetzt aber noch diverse ungeklärte Sachen, in der Bestellung fehlt gänzlich alles was zum Potentialausgleich bzw. Überspannungsschutz gehört


Wünsche dann mal wenn weitere Fragen aufkommen sollten einfach melden, auch während unserem Urlaub versuche ich hier im Forum so schnell wie möglich eine Antwort zu bringen.
