Ich habe hier schon eifrig mitgelesen und hoffe, für meine Konstellation die richtige Antwort gefunden zu haben. Dennoch wäre ich für eine Bestätigung dankbar und würde dann natürlich auch hier meine Bestellung aufgeben.

Hier meine Situation:

2 Jahre alte digitale SAT-Anlage mit Sternverkabelung in einem Einfamilienhaus. Am Quattro-LNB hängt ein Kathrein EXR 554 Multischalter, daran kaskadiert ein Kathrein EXR 508, der über ein Netzteil mit Strom gespeist wird.

Im Wohnzimmer liegen 2 Ausgänge (Legacy) an denen ein Panasonic BST800 mit Twin-SAT-Receiver und ein Samsung UE46F8090SLXZG mit Twin-SAT-Receiver hängen.

Ich möchte nun den Panasonic und den Samsung mit unicable anschließen, um die Möglichkeiten des Twin-SAT-Receiver auch voll ausschöpfen zu können. Meine Vorstellung ist nun, den Kathrein EXR 554 zu ersetzen durch einen Jultec JPS0502-3A. Dann soll je ein CSS-Ausgang mit separatem Kabel mit dem Panasonic und dem Samsung verbunden werden (beide sind unicable-fähig). Im Vergleich zu dem Kathrein EXR 554 fehlen mir dann zwar 2 Ausgänge, das kann ich aber verschmerzen, weil ich genügend Legacy-Ausgänge am Kathrein EXR 508 habe.

Meine Fragen:

1. Kann ich einfach Jultec JPS0502-3A gegen Kathrein EXR554 ersetzen?
2. Kann ich JPS0502-3A mit Kathrein EXR 508 "mischen"?
3. Ist die Stromversorgung über das Kathrein-Netzteil okay? Dient ja nur der Speisung des LNB, glaube ich.

Vielen Dank für eine Bestätigung, Korrektur oder Alternativvorschlag!

Hallo und Herzlich Willkommen im Forum

c_sit hat geschrieben:Ich habe hier schon eifrig mitgelesen und hoffe, für meine Konstellation die richtige Antwort gefunden zu haben.

Ihre Anfrage stand hier in der Rubrik für "Einkabel-LNBs", habe sie jetzt in die passende Rubrik für "SAT-Einkabelsysteme" (Multischalter) verschoben da es ja darum geht..... wenn sie vorher nur in der Rubrik für Einkabel-LNBs gelesen hatten haben sie jetzt mit der neuen Rubrik viel mehr Lesestoff, hier ist es viel reghafter mit Beiträgen .....

c_sit hat geschrieben:Dennoch wäre ich für eine Bestätigung dankbar und würde dann natürlich auch hier meine Bestellung aufgeben.

Das sind Standard-Artikel die wir alle ab Lager lieferbar haben, gerade diese Vorkaskadierung vor bestehende Multischalter für eine Unicable-Erweiterung ist akt. sehr gefragt.

c_sit hat geschrieben:2 Jahre alte digitale SAT-Anlage mit Sternverkabelung in einem Einfamilienhaus. Am Quattro-LNB hängt ein Kathrein EXR 554 Multischalter, daran kaskadiert ein Kathrein EXR 508, der über ein Netzteil mit Strom gespeist wird.

Ich habe keine Ahnung wer so etwas aufbaut und warum so etwas aufgebaut wird ...... absolut daneben einen 5/8er und 5/4er Multischalter hintereinander zu kaskadieren um 12 Anschlüsse zu erhalten, dafür stehen von jedem Hersteller sofort 5/12er Multischalter zur Verfügung (bei Kathrein wäre das der EXR 1512 Multischalter).......
Auch wenn die Anlage erst seit 2 Jahren steht, also noch recht jungfräulich in der Errichtung ist würde ich das alles mal prüfen was Vorschrift ist, anfangen würde ich bei:
==> Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Das ist eine Sache die durchgeführt werden MUSS, es ist eine DIN/VDE-Vorschrift ! Wenn das "vergessen" wurde können sie das jederzeit nachträglich noch durchführen lassen, es besteht hier keine Verjährungsfrist ......

c_sit hat geschrieben:1. Kann ich einfach Jultec JPS0502-3A gegen Kathrein EXR554 ersetzen?

Ja, ist ganz simpel möglich ! Genau so ein Umbau, wenn auch mit einem anderen Multischalter, wird hier im Forum bereits unter Dtron Multischalter mit Spaun Unicable SUS 4441 F erweitern erklärt (sogar bildlich dargestellt).

c_sit hat geschrieben:2. Kann ich JPS0502-3A mit Kathrein EXR 508 "mischen"?

Mischen können sie "fast" alles, hier (mit dem Jultec JPS0502-3A vornedran) gibt es auf jeden Fall keinerlei Probleme !

c_sit hat geschrieben:3. Ist die Stromversorgung über das Kathrein-Netzteil okay? Dient ja nur der Speisung des LNB, glaube ich.

Richtig, bei einem Jultec Schalter der JPS-Serie wird ein Netzteil nur für die LNB-Spannungsversorgung benötigt, die Schalter selbst sind voll receivergespeist. Wird also die LNB-Spannungsversorgung bereits von einem anderen Bauteil übernommen (hier vom Kathrein Multischalter) benötigt der Jultec kein extra Netzteil mehr. Das würde er nur dann benötigen wenn der Multischalter der in Verwendung schon ist eine Standby-Funktion hätte, d.h. wenn dieser die LNB-Spannungsversorgung abschalten würde wenn alle an ihn angeschlossenen Receiver auch ausgeschaltet werden/sind..... aber dieser Schalter unterstützt eine solche Standby-Funktion nicht, dieser Schalter übernimmt die LNB-Spannungsversorgung also dauerhaft und somit wird für den Jultec kein Netzteil benötigt.

c_sit hat geschrieben:Vielen Dank für eine Bestätigung, Korrektur oder Alternativvorschlag!

Bevor ich das vergesse...... um das folgende umzusetzen wird es wichtig zu wissen was für ein LNB genau dort verbaut wurde (Quattro-LNB Kathrein UAS484 = ginge nicht / Kathrein UAS584 = wäre OK)
-------
Vorschlag: Umbau auf ein voll-receivergespeistes System das vollkommen ohne Stromanschluss auskommt
Es kommt darauf an wie viele Legacy-Ausgänge sie benötigen ... falls sie aber mit 2x2 Unicable-Umsetzungen + 4x Legacy-Versorgungen auskommen wäre ggf. dieser Schalter was für sie => JULTEC JRS0502-2+4T 2x Unicable/4x Legacy Multischalter
Wenn 4 Legacy-Ausgänge nicht ausreichen dann könnte man den "Stromfresser-Multischalter" der vorhanden ist gleich mit austauschen gegen einen Jultec JRM0508T der dann hinter das JPS0502-3A gehängt wird --- aber aufgepasst ! Dann haben wir da einen Multischalter im Spiel der in Standby geht wenn alle Receiver die an ihn angeschlossen sind ausgeschaltet werden und somit wird dann für das JPS-System ein extra Netzteil (Jultec JNT 19-800 - angeschlossen an den "Standby-Eingang") benötigt.
Eine Erklärung dazu gibt es hier auch noch => Netzteil notwendig bei JPS0504-3, JRM0508A mit Alps LNB

Vielen Dank für diese ausführliche und kompetente Antwort - Sie bitten wirklich einen phantastischen Service!

Ich habe mich jetzt erstmal für die kleinere Lösung entschieden und habe soeben den Jultec JULTEC JPS0502-3A bei Ihnen bestellt sowie etwas Zubehör.

In unserem Haus wurde vor 2 jahren von einem Fachunternehmen die gesamte Elektrik als auch die SAT-Anlage komplett neu montiert. Nach Lesen einiger Beiträge werde ich das Thema Überspannungssschutz sicher nochmals überprüfen und eine Bestätigung des ausführenden Unternehmens anfordern. Vielen Dank für den Hinweis.

Vielen Dank und viele Grüße!

c_sit hat geschrieben:Vielen Dank für diese ausführliche und kompetente Antwort - Sie bitten wirklich einen phantastischen Service!

Lieber 1x richtig alles beschrieben/verlinkt als aus einem Thema eine 10-Stufen Beratung zu machen

c_sit hat geschrieben:Ich habe mich jetzt erstmal für die kleinere Lösung entschieden und habe soeben den Jultec JULTEC JPS0502-3A bei Ihnen bestellt sowie etwas Zubehör.

Ich habe die Bestellung erhalten .... Habe mir erlaubt die 3x F-Stecker einem Upgrade zu unterziehen und daraus zum gleichen Preis "gute" Stecker zu machen, sogenannte Cabelcon Self-Install Stecker ! Damit werden sie wirklich glücklicher werden ..... Montage bleibt gleich wie bei normalen F-Steckern, nur das diese Stecker viel besser halten und eine bessere Abschirmung haben.

c_sit hat geschrieben:In unserem Haus wurde vor 2 jahren von einem Fachunternehmen die gesamte Elektrik als auch die SAT-Anlage komplett neu montiert. Nach Lesen einiger Beiträge werde ich das Thema Überspannungssschutz sicher nochmals überprüfen und eine Bestätigung des ausführenden Unternehmens anfordern. Vielen Dank für den Hinweis.

Das sind einfach obligatorische Sachen die in einer solchen Anfrage gleich mit behandelt werden. Grund ist ganz einfach das 90% der Anlage die im nicht Blitz-geschützten Bereich installiert wurden nach allg. gültigen Erkenntnissen gar nicht dem Blitzschutz unterzogen wurden und die 10% die es wurden zu über 50% falsch durchgeführt wurden (z.B. wurde nur der äußere Blitzschutz durchgeführt, dieser aber mit tlw. falschen Kabeln bzw. wurde der innere Blitzschutz, der sogenannte Potentialausgleich, wurde gar nicht mit erstellt..... am besten mal alles anschauen und prüfen daher !

Perfekt, vielen Dank!

Noch eine letzte Frage: Die beiden Kathrein sind mit einer Art Koppelstück fest miteinander verbunden. Passt der Jultec da auch dran? Würde mich ja fast wundern wenn ja. Falls nein bräuchte ich noch eine andere Verbindungsart, ganz kurze Patchkabel oder Stecker. Könnten Sie das ggf. noch meiner Bestellung hinzufügen?

Vielen Dank und viele Grüße!

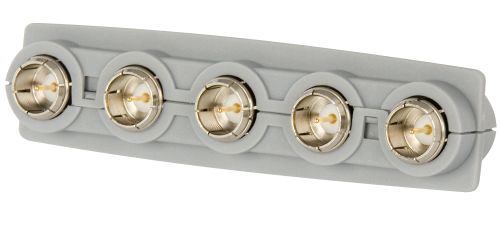

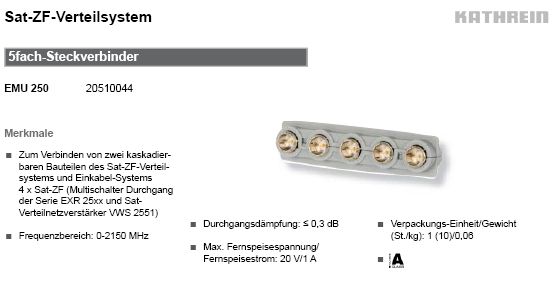

Ich glaube sie meinen diesen Artikel => Kathrein EMU 250 Steckverbinder
Leider konnte ich keine genauen Angaben über den Abstand der einzelnen F-Verbinder finden, ich denke aber nicht das der Abstand hier genau von Kathrein auf Jultec passen wird/würde.

D.h. sie benötigen dann von den bereits bestellten 2x F-F-Quick Patchkabeln 20cm 5 Stk. mehr ?

Dazu jetzt aber gleich noch eine Frage vorab:
Sind bei ihnen dann im Endausbau alle Ein- und alle Ausgänge der Multischalter belegt oder bleiben da offene Eingänge (z.B. der terrestrische Eingang) bzw. offene Ausgänge (z.B. unbelegte Teilnehmer-Ausgänge am weiterhin bestehenden Kathrein EXR 508 ? Falls ja müssen diese alle mit je einem DC-entkoppelten F-Endwiderstand abgeschlossen werden um Stehwellen auf den Leitungen zu vermeiden/unterbinden.

Teilen sie mir ihre Änderungswünsche mit, ich kann das dann sofort ändern.

Haben sie bereits die Überweisung getätigt ? Falls ja muss ich die Erweiterung als extra Auftrag anlegen, falls nicht kann ich das alles noch in einen Auftrag zusammenfassen !

Genau, dann brauche ich noch 5 Stk. von den F-F-Quick Patchkabeln 20cm mehr.
Offene Eingänge habe ich keine. Am terrestrischen Eingang hängt ein Kabel, das mit dem anderen Ende aber offen im Schaltsschrank rumliegt. Mir wurde gesagt, dass könne ich verwenden, falls ich doch mal auf Kabelanschluß umrüsten sollte. Falls Sie es für besser halten, dort einen Endwiderstand aufzusetzen bitte meiner Bestellung hinzufügen.
Die Überweisung ist noch nicht erfolgt, Sie können also gerne noch alles in einem Auftrag zusammenfassen. Mache die Überweisung sobald ich heute Abend zuhause bin.

Vielen Dank für die superschnelle Reaktion!!

c_sit hat geschrieben:Genau, dann brauche ich noch 5 Stk. von den F-F-Quick Patchkabeln 20cm mehr.

OK, ist dem Auftrag schon hinzu gefügt

c_sit hat geschrieben:Offene Eingänge habe ich keine.

Und offene Ausgänge ?
Sind alle 8 Ausgänge vom EXR508 auch nach Umbau mit dem Jultec JPS0502-3A dann weiterhin belegt ? Wenn ein Ausgang offen bleiben sollte muss auch der so "abgeschlossen" werden !?

c_sit hat geschrieben:Am terrestrischen Eingang hängt ein Kabel, das mit dem anderen Ende aber offen im Schaltsschrank rumliegt. Mir wurde gesagt, dass könne ich verwenden, falls ich doch mal auf Kabelanschluß umrüsten sollte. Falls Sie es für besser halten, dort einen Endwiderstand aufzusetzen bitte meiner Bestellung hinzufügen.

Das ist keine "Terminierung" ! Eine Terminierung erfolgt über den Abschluss mit einem 75 Ohm Widerstand ... ein Stück Kabel bringt da nichts !
Einen von den o.g. Abschlusswiderständen habe ich dem Auftrag jetzt für den offenen terrestrischen Eingang hinzu gefügt.

c_sit hat geschrieben:Die Überweisung ist noch nicht erfolgt, Sie können also gerne noch alles in einem Auftrag zusammenfassen. Mache die Überweisung sobald ich heute Abend zuhause bin.

Fehl nur noch ob am EXR508 ein oder mehrere offene Ausgänge noch bleiben um die Anzahl der Endwiderstände zu bestimmen, dann haben wir das alles erst einmal ganz genau durch und dann nach Klärung dieses Punktes sende ich ihnen den Endauftrag dann noch zu.

Am EXR 508 sind und bleiben alle Ausgänge belegt - da hatte ich mich unklar ausgedrückt. Damit genügt also ein Abschlußwiderstand.

Vielen Dank für Ihre geduldige Hilfe!!

Ok, damit haben wir dann bis dahin alles zusammen und durchgesprochen

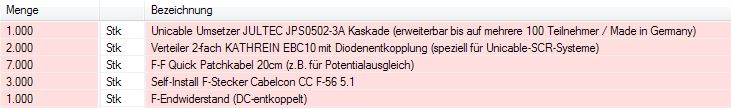

Geänderter Auftrag ging ihnen per Email zu, hier ein Screenshot noch davon.

Hallo Herr Uhde,

danke für die schnelle Lieferung, gestern habe ich alles montiert. Am Samsung-TV ging alles problemlos, beide Tuner arbeiten. Am Panasonic BST800 funktioniert gar nichts. Ich bekomme einfach kein Signal. Unicable-fähig ist er definitiv. Habe dann wieder versucht, den alten Zustand mit Legacy-Anschluß wiederherzustellen, aber auch da bekommt der Panasonic kein Signal. Kann das mit der Receiverspeisung zusmmenhängen, die der Panasonic evtl. nicht leifert? Braucht der Jultec vielleicht doch ein Netzteil? Oder haben SIe noch eine andere Idee?

Wäre für jede Info dankbar

Ohne das sie etwas zu ihrem Aufbau genauer jetzt schreiben und vor allem ohne Angaben wie die TVs eingestellt sind kann ich nichts sagen !
Auf jeden Fall benötigt der Jultec kein Netzteil, das wird vom "alten" Multischalter bereits alles übernommen mit der LNB-Spannungsversorgung ......
Das sie auch nach einem Rückbau von Unicable- auf Legacy-Versorgung kein Signal dort haben lässt akt. ggf. vermuten das sie ein Kabel nicht mehr richtig angeschlossen haben (ggf. an der Dose) ?
Dem widersprechend ist die Aussage das mit dem Samsung TV über Unicable-Versorgung alles funktioniert .... da schreiben sie aber nicht ob der an der Leitung hängt die für den Panasonic keine Versorgung bringen soll oder ob der an einem anderen Strang hängt .... Ich brauche genaue Daten mit mehr Worten und Erklärungen !

Da hier gerade eine Email-Anfrage noch parallel rein bekommen ist stelle ich die hier mal mit rein ....... ggf. kommen wir hier auf ein gemeinsames "Ziel"

Anfrage per Email ins Forum übernommen
------------------------

Sehr geehrter Herr Uhde,

wir haben vor 4 1/2 Jahren ein altes Haus um- und angebaut. Leider hat mein Elektriker bei der Installation der SAT-Anlage nur ein Kabel in das Wohnzimmer verlegt und auch keine Leerrohre verlegt. Habe diesbezüglich ihre Ausführungen im Forum schon gelesen und mich bereits genug geärgert.

Seit Dezember besitze ich einen neuen Panasonic Fernseher und Panasonic BlueRay jeweils mit Twin SAT Receiver, welcher auch einzelkabelfähig ist.
Bin im Internet über Kreiling, Kathrein auf Jultec und demzufolge auf Ihren Shop mit Homepage und Forum gestoßen. Habe mein "Projekt" nach gründlichem Durcharbeiten der Forumbeiträge über Unicable geplant und unter der Auftragsnummer 8979 bzw. Rechnung 23884 folgendes bestellt und am vorhandenen Kreiling System verbaut:

Kreiling Außeneinheit KR AE 85 mit Quattro-LNB 40mm KR440 (vorhanden) ---- geht in Erdungsblock mit 7Anschlüssen ---- daran 4x Überspannungsschutz Dur-Line DLBS 3001/S ---- 4x KabelPatch050 F-F Quick ---- in den JPS0502-3A ---- von den Stammleitungsausgängen 5x KabelPatch050 F-F Quick in den vorhandenen ----- Kreiling Multischalter 5/8 ---- Endwiderstände auf alle freien Ausgänge ----- Kathrein EBC 13 im Wohnzimmer an die Antennendose ----- je ein F-F Quick Patch 1,5 m an den Fernseher und an den BlueRay Receiver angeschlossen.

Der Kreiling Multischalter besitzt ein integriertes Netzteil, so daß ich davon ausging, das auch der JPS0502-3A davon versorgt wird. Die Ausgänge vom Kreiling Multischalter über das Durchschleifen durch den Jultec JPC in Wohn- und Schlafzimmer(dort steht zum Leidwesen meiner Frau auch ein Panasonic mit Twin.Receiver, Einzelkabeltauglich) funktionieren einwandfrei. Siehe Bild im Anhang!

Die Unicable Ausgänge am Jultec funktionieren allerdings nicht. Habe an beiden Fernsehern und am BlueRay Receiver die nötigen Einstellungen dazu vorgenommen.

Woran kann es liegen? Mein Verdacht ist, daß der Jultec doch noch ein Netzteil benötigt! Verträgt sich der Kreiling Universal Quattro LNB 440 mit der Konstruktion?
Die Panasonic Receiver sind alle neueste Generation. Fragen Sie bitte nicht nach EN 50494, wird dort nicht explizit genannt, allerdings ausführlich die Einstellungen für Einzelkabel-Multischalter.

Sind am Fernseher/Receiver doch noch andere Einstellungen vorzunehmen, siehe Bild im Anhang.

Ich hoffe sehr, daß Sie mir helfen können!

Mit freundlichen Grüßen

Email-Anfrage hat geschrieben:Seit Dezember besitze ich einen neuen Panasonic Fernseher und Panasonic BlueRay jeweils mit Twin SAT Receiver, welcher auch einzelkabelfähig ist.

Genaue Typenbezeichnungen der Geräte wären sehr hilfreich !
Auch verstehe ich nicht ganz aus der Erklärung heraus wo die Geräte alle genau ihren Platz an der Verkabelung haben.

Email-Anfrage hat geschrieben:Kathrein EBC 13 im Wohnzimmer an die Antennendose ----- je ein F-F Quick Patch 1,5 m an den Fernseher und an den BlueRay Receiver angeschlossen.

Warum einen 3-fach Verteiler wenn nur 2 Kabel (je ein Kabel an den Fernseher und den BlueRay Receiver ?) angeschlossen wurden.

Email-Anfrage hat geschrieben:Der Kreiling Multischalter besitzt ein integriertes Netzteil, so daß ich davon ausging, das auch der JPS0502-3A davon versorgt wird.

Typ vom Kreiling Multischalter ? Ggf. hat der eine Standby-Schaltung ? Siehe unter Dtron Multischalter mit Spaun Unicable SUS 4441 F erweitern

Email-Anfrage hat geschrieben:Die Ausgänge vom Kreiling Multischalter über das Durchschleifen durch den Jultec JPC in Wohn- und Schlafzimmer(dort steht zum Leidwesen meiner Frau auch ein Panasonic mit Twin.Receiver, Einzelkabeltauglich) funktionieren einwandfrei.

Wurde das auch richtig angeschlossen ? Siehe z.B. unter Dtron Multischalter mit Spaun Unicable SUS 4441 F erweitern
Ich kann am Ausgang vom Jultec JPS-System noch nicht einmal ein angeschlossenes Kabel sehen ?

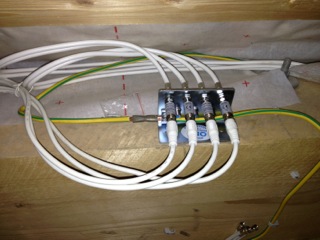

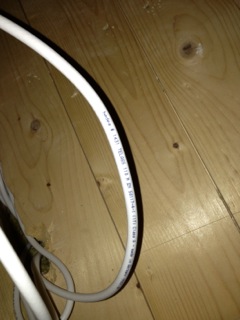

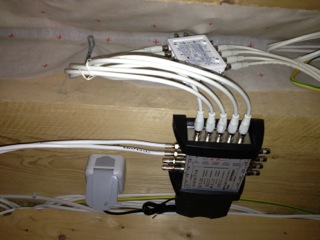

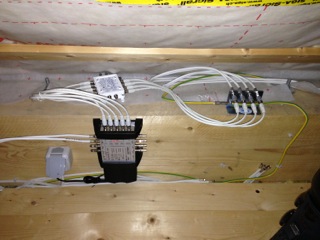

Email-Anfrage hat geschrieben:Siehe Bild im Anhang!

Alle Bilder viel zu klein, ich kann darauf nichts erkennen !
Aufgefallen ist mir nur das 2 Kabel vom Kreiling Multischalter abgehen die nicht über den Erdungsblock geführt wurden.

Email-Anfrage hat geschrieben:Die Unicable Ausgänge am Jultec funktionieren allerdings nicht. Habe an beiden Fernsehern und am BlueRay Receiver die nötigen Einstellungen dazu vorgenommen.

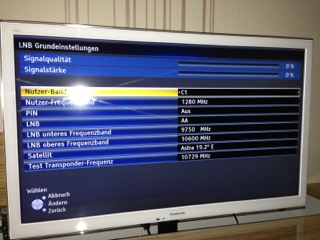

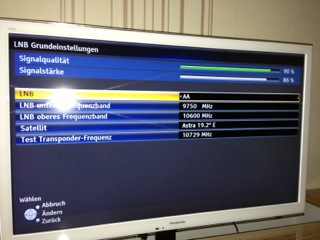

Email-Anfrage hat geschrieben:Sind am Fernseher/Receiver doch noch andere Einstellungen vorzunehmen, siehe Bild im Anhang.

Auch auf diesen Bildern kann ich nichts erkennen, viel zu klein und noch dazu quer aufgenommen ..... bei dem einen Bild sehe ich nur das sowohl Empfangsstärke als auch -qualität gut angezeigt werden !
Weiterhin ist es nicht nur wichtig die Einstellungen richtig vorzunehmen, sondern auch das Gerät richtig anzuschließen. Wie das genau bei jedem Gerät unterschiedlich erfolgt bei der Unicable-Versorgung muss der Anleitung vom Gerät entnommen werden. Bei manchen Geräten reicht es aus nur mit einen Kabel einen der Tuner zu versorgen und der 2. Tuner wird intern durchgeloopt, bei anderen muss man ein Loop-Kabel von TunerAusgang1 auf TunerEingang2 noch stecken und bei wiederum anderen Geräten muss man sogar vor dem Receiver einen 2-fach Verteiler setzen um von dem aus beiden Tuner einzeln mit einem Versorgungskabel anzufahren.
Grundsätzlich werden die Einstellungen am Receiver hier im Forum aber unter Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver erklärt.

Hier weitere Details:

In das Wohnzimmer führen 2 SAT-Kabel. Beide sind mit je einem CSS-Ausgang am Jultec JPS 0502 verbunden. Ein Kabel speist über einen Kathrein-EBC10 2-fach Verteiler die beiden Receiver des Samsung TV. An diesem Gerät sind die Frequenzen 1280 und 1382 eingestellt, alles funktioniert einwandfrei.
Der zweite CSS-Ausgang ist mit einem Panasonic BST800 HDD-Recorder verbunden. Lt. Manual wird im unicable Betrieb nur Eingang 1 angeschlossen, zum 2. Receiver wird lt. Manual intern durchgeschleift. Auch hier ist die Einstellung unicable gewählt, Receiver-PIN auf "aus", Frequenzen 1280 und 1382. Beim Sendersuchlauf wird kein Satellit gefunden.
An der Verkabelung kann es nicht liegen: Wenn ich die CSS-Ausgänge tausche funktioniert der Samsung problemlos, egal an welchem CSS-Ausgang er hängt. Der Panasonic funktioniert mit keinem der beiden. Wenn ich die alten Einstellungen nehme und also den Jultec Ausgang als Legacy nutze auch kein Signal. Letzter Versuch war, mit den alten Einstellungen einen Legacy-Ausgang am kaskadierten Kathrein 508 zu nutzen - kein Signal. Daher mein Eindruck, das der Jultec vielleicht nicht ausreichend vom Panasonic mit Spannung versorgt wird. In einem weiteren Raum wird ein anderer Panasonic TV betrieben, der nicht unicable-fähig ist und am Kathrein EXR 508 problemlos funktioniert.
Die Receiver-Pin war im Panasonic BST800 auf 128 eingestellt, aber auch mit 000 bzw "aus" kein Signal.

Können Sie mit diesen Informationen etwas anfangen?

Vielen Dank und viele Grüße

c_sit hat geschrieben:In das Wohnzimmer führen 2 SAT-Kabel. Beide sind mit je einem CSS-Ausgang am Jultec JPS 0502 verbunden. Ein Kabel speist über einen Kathrein-EBC10 2-fach Verteiler die beiden Receiver des Samsung TV. An diesem Gerät sind die Frequenzen 1280 und 1382 eingestellt, alles funktioniert einwandfrei.
Der zweite CSS-Ausgang ist mit einem Panasonic BST800 HDD-Recorder verbunden. Lt. Manual wird im unicable Betrieb nur Eingang 1 angeschlossen, zum 2. Receiver wird lt. Manual intern durchgeschleift. Auch hier ist die Einstellung unicable gewählt, Receiver-PIN auf "aus", Frequenzen 1280 und 1382. Beim Sendersuchlauf wird kein Satellit gefunden.

Ich brauche GENAUE Daten über die Einstellungen, dazu gehört nicht nur die "Unicable-Frequenz", sondern auch die JEWEILS dazu gehörige Unicable-ID - siehe in dem im Beitrag zuvor schon genannten Link unter Unicable-ZF-Frequenzen + Unicable-ID Einstellungen Receiver ... Bilder, erkennbare gerade aufgenommen und nicht zu klein, wären sehr hilfreich !

c_sit hat geschrieben:An der Verkabelung kann es nicht liegen: Wenn ich die CSS-Ausgänge tausche funktioniert der Samsung problemlos, egal an welchem CSS-Ausgang er hängt. Der Panasonic funktioniert mit keinem der beiden.

Hat zu bedeuten das beide CSS-Ausgänge vom Jultec ja funktionieren .....

c_sit hat geschrieben:Wenn ich die alten Einstellungen nehme und also den Jultec Ausgang als Legacy nutze auch kein Signal. Letzter Versuch war, mit den alten Einstellungen einen Legacy-Ausgang am kaskadierten Kathrein 508 zu nutzen - kein Signal. Daher mein Eindruck, das der Jultec vielleicht nicht ausreichend vom Panasonic mit Spannung versorgt wird. In einem weiteren Raum wird ein anderer Panasonic TV betrieben, der nicht unicable-fähig ist und am Kathrein EXR 508 problemlos funktioniert.

Was sind den da überhaupt für Antennendosen verbaut jeweils ?
Was ist wenn man diesen nicht unicable-fähigen Panasonic TV mal an den Legacy-Ausgang vom Jultec JPS-System hängt ?
Wenn übrigens der eine Panasonic in Betrieb ist bei dem sie keine Probleme haben und sie dann den 2. Panasonic in Betrieb nehmen mit dem sie Probleme haben dann ist die Spannngsversorgung vom einen Gerät ja schon am JPS-System anliegend, in diesem Fall also schon hergestellt das der Receiver von dem sie annehmen das er keine Spannungsversorgung herstellt diese gar nicht mehr herstellen/zur Verfügung stellen müsste .....
Kann es nicht einfach sein das dort ggf. an dem problematischen Anschluss die Dose bzw. ein Kabel/ein Stecker falsch montiert ist ? Ist es für sie möglich den funktionierenden Panasonic nicht einmal dorthin zu transportieren und diesen an dem problematischen Anschluss zu testen ?

c_sit hat geschrieben:Die Receiver-Pin war im Panasonic BST800 auf 128 eingestellt, aber auch mit 000 bzw "aus" kein Signal.

STOP !!!!! Receiver-PIN ????
Lesen sie mal unter Smart Electronic stellt Einkabel-Multischalter vor-DPA 524 L
Eine PIN wird nicht benötigt und von einem Jultec auch überhaupt gar nicht ausgewertet (da eh "sinnlos").

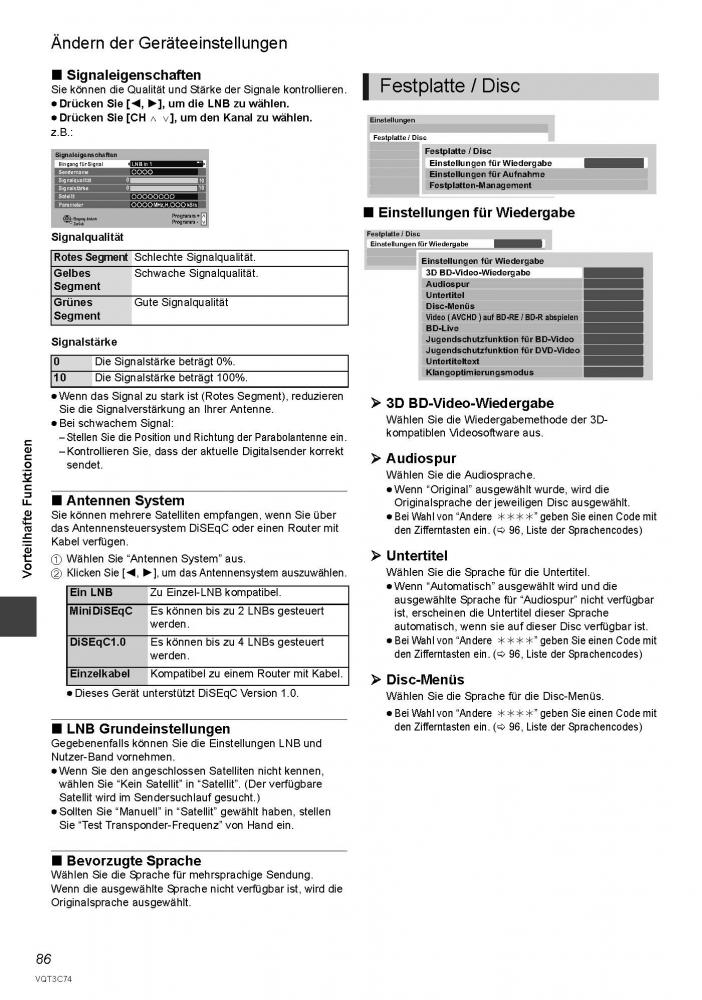

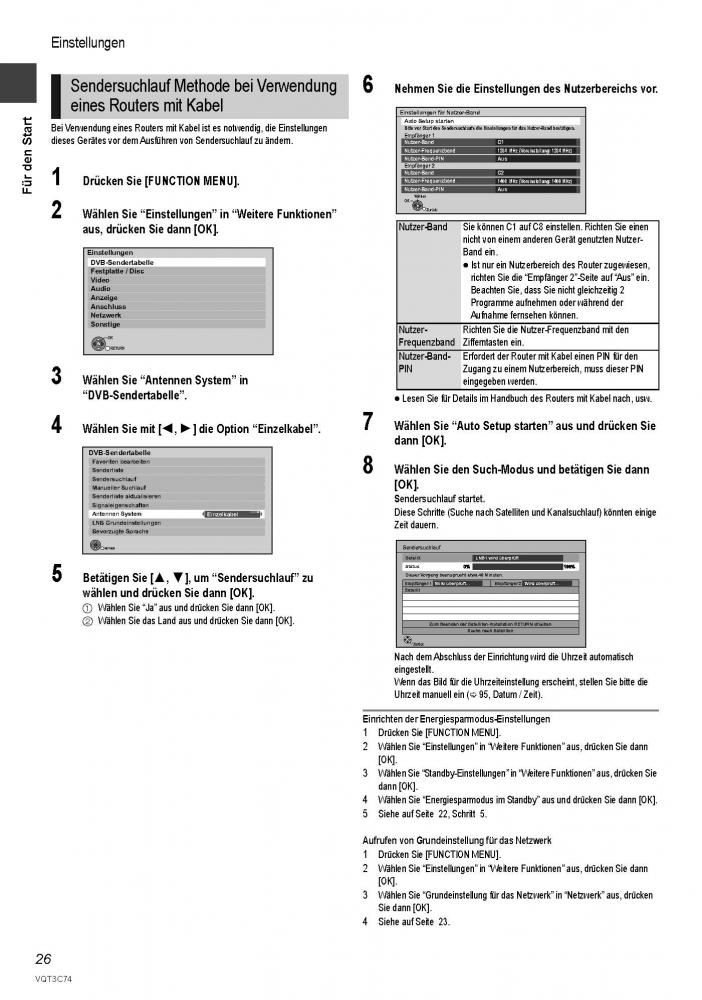

Anbei zwei Seiten aus der Bedienungsanleitung. So wie es aussieht, muss an zwei verschiedenen Orten auf «Einkabel» eingestellt werden ... einmal beim Antennen-System und einmal im Sendersuchlauf. Vielleicht mal die Signaleigenschaften anschauen (S. 86).

Gruss
Guido

Vielen Dank, ist an beiden Orten auf Einzelkabel eingestellt. Bei Signalstärke und Signalqualität jeweils keinerlei Ausschlag. Kompletter Gerätewechsel ist schwierig, da recht aufwändig verkabelt in einem Spectral-Audiomöbel. Daher ist die Verkabelung aber auch gut fixiert und unverändert im Vergleich zum Vorzustand und wie bereits erwähnt: Mit der Verkabelung des BST800 klappt beim Panasonic TV alles prima.
Beim BST800 heisst es nicht unicale ID, sondern Nutzerbereiche (C1-C8). C1 steht auf 1280 Hz für Empfänger 1, C2 auf 1382 Hz für Empfänger 2. C3-C8 habe ich nicht verändert.

c_sit hat geschrieben:Mit der Verkabelung des BST800 klappt beim Panasonic TV alles prima.
Beim BST800 heisst es nicht unicale ID, sondern Nutzerbereiche (C1-C8). C1 steht auf 1280 Hz für Empfänger 1, C2 auf 1382 Hz für Empfänger 2. C3-C8 habe ich nicht verändert.

Wie bereits vorab aber auch schon gesagt geht die Unicable-Versorgung ja bei dem einen Gerät, also kann das nur ein Anschluss-/Verkabelungs- oder Einstellungsproblem sein........

Wenn der funktionierende Teil der Anlage (wo ich jetzt immer noch nicht genau verstanden habe was überhaupt genau funktioniert und was nicht !) in Betrieb ist dann bekommt der JPS schon seine Stromversorgung, nimmt man dann ein weiteres Gerät hinzu wird von diesem keine Spannungsversorgung mehr am JPS zusätzlich benötigt bzw. besser gesagt dann teilen sich diese beiden diese Spannungsversorgung (i.d.R. wenn also die vom Receiver nicht alleine ausreichen sollte ist die Spannungsversorgung bereits vom "funktionierenden Teil" der Anlage hergestellt)...... das aber nur um ihre Vermutung das die Spannungsversorgung vom einen Gerät nicht hergestellt wird zu erklären, daran kann es also nicht liegen.

Die Bilder erkenne ich nicht, aber auf einem ist auf jeden Fall eine Signalstärke und -qualität zu erkennen, von welchem Gerät das kommt kann ich nicht erlesen da die Bilder nicht betitelt sind (z.B. "Bild vom Panasonc TV Menu").

Hier fehlt eine Zeichnung wie alles GANZ GENAU jetzt verkabelt/angeschlossen ist, incl. dem Verkabelungsplan von den Receivern (Tuner zu Tuner etc. etc.) und auch ein Screenshot der Receiver-Einstellungen die man erkennen kann incl. Betitelung des Bildes das man weiß von welchem Gerät das Bild ist .......

Ob das jetzt beim Panasonic "ID", "SatCR", "SCR" oder "Nutzerbereich" heißt ist egal, es muss einfach am Gerät richtig eingestellt sein ......
Sehe ich das richtig das an dem einen Strang ein Single-Tuner TV Receiver und ein Twin-Satreceiver betrieben wird, also dort 3 Unicable-Abnahmen an einem Strang erfolgen ? Anschluss dort (Plan) ? Einstellungen von allen Geräten an dem Strang, die müssen auf jeden Fall unterschiedlich sein und der TV-Tuner darf keine ID/Frequenz bekommen haben die der Receiver auch eingestellt bekommen hat ....

Sie vermischen 2 verschiedene Beiträge/Probleme. Die Bilder sind nicht von mir, die haben Sie in diesen thread eingebracht, weil hier ein vermeintlich ähnliches Problem besprochen wird. Aufbau und Konfiguration sind aber völlig verschieden. Aus meinen (c_sit) Beiträgen sollten die Details eigentlich ausreichend klar hervorgehen, also bitte getrennt zu dem von Ihnen eingebrachten Parallel-Fall betrachten!

Ich kann auf den Bildern aber nichts erkennen, das hatte ich schon vorab geschrieben ......

Ich habe keine Bilder geschickt! Die Bilder im thread haben Sie eingebracht. Sie sind von einem anderen Nutzer. Auf diesen Bildern können Sie nichts zu meinem System erkennen, weil sie nicht meine Anlage zeigen. Es sind zwei verschiedene Probleme von 2 verschiedenen Anlagen. Bitte nur die von c_sit geschilderte Konfigzuration betrachten!!!

Argh

Ich lese mir das noch einmal in Ruhe durch

Trotzdem fehlen von ihnen noch Fragen die ich oben gestellt habe ..... Dosen ? Genaue Tuner-Einstellungen ?
Und das am besten mit Leitungsplan und Bildern.

An einem Gerät funktioniert ja alles, von daher muss es ja an den Versorgungskabeln/der Verteilung bzw. an den Einstellungen liegen von den Geräten die nicht gehen.

Ist es möglich, dass Sie das Kabel aus Versehen an LNB2- statt LNB1-Eingang angeschlossen haben? unikabel muss an LNB1

Ich habe es mir jetzt auch noch einmal genau durchgelesen .....

Beide CSS-Ausgänge vom Jultec Unicable-Multischalter auf den Strang gelegt der den Samsung-TV versorgt funktionieren, nur der Strang funktioniert nicht der den Panasonic versorgt ...... D.h. mit der Versorgung aus dem Multischalter ist alles in Ordnung, es muss gesucht werden an dem Strang der zum Panasonic führt (Verkabelung + Antennendose dort) und/oder bei den Einstellungen/dem Anschluss des Panasonics.

Dazu benötigt man jetzt die Daten dazu:
1. an welchem Anschluss vom Panasonic wurde das von der Antennendose kommende Kabel angeschlossen ?
2. was ist dort für eine Antennendose verbaut ?
3. wurde die Verkabelung an diesem Strang (von Ausgang Multischalter bis zum Eingang Sat-Receiver) überprüft ?
4. wie sind die Einstellungen vom Panasonic-Gerät (Screenshot von ALLEN Einstellungen, wenn also die beiden Tuner über einzelne Bildschirme eingestellt werden müssen dann von allen Menu-Punkten) ?

Hallo,

Entschuldigung, dass ich mich einmische.
Aber das klingt nach einem Problem, dass ich auch hatte. Allerdings nicht mit einem Panasonic-Receiver.
Wenn ich das richtig gelesen habe, gehen die Kabel direkt ins Wohnzimmer, ohne Dose. Falls doch müsste die Dose gewechselt werden.
Ansonsten würde ich den Receiver mal auf Werkseinstellungen zurücksetzten und komplett für Unicable-Betrieb neu einrichten.
Ich hatte einen meiner Receiver auch erst testweise direkt am LNB angeschlossen und eingerichtet um vorab die Antenne einzustellen.
Später dann, als ich ihn an die Antennendose angeschlossen habe und für Unicable einrichten wollte, hatte ich auch auf keinem Tuner Empfang.
Hab dann meinen großen Fernseher an die Dose gehängt, der schon auf Unicable lief und hatte vollen Empfang.
Receiver zurückgesetzt, neu gestartet und eingerichtet und er hatte es gefressen.

Dakota hat geschrieben:Wenn ich das richtig gelesen habe, gehen die Kabel direkt ins Wohnzimmer, ohne Dose. Falls doch müsste die Dose gewechselt werden.

Danke für die Hilfestellung, da aber seit jetzt 2 Tagen nichts mehr geschrieben wurde ist ja der Fehler/das Problem ggf. schon gefunden ?

Die Dose tauschen muss man in diesem Fall auch nicht unbedingt, wobei das natürlich auch von der Dose wirklich abhängt die dort akt. in Betrieb ist. Wenn das eine Standard-Stichdose (also nicht "Enddose" wie das bei Unicable-Betrieb normal gemacht werden "sollte") ist dann geht das in diesem Fall auch weil der Strang nur diese Dose versorgt und somit keine Entkopplung am Strang unter mehreren Dosen hergestellt werden muss (das macht der Multischalter in so einem Fall schon weil ja jede Dose an einem extra Multischalter-Ausgang hängt).

Die "Emailanfrage" kann ich abschließen ---- da hat die Antwort hier geholfen, das ist gelöst !

Guten Morgen Herr Uhde,

sorry, daß ich mich noch mal per Mail und nicht über Forum melde, habe aber auch immer wenig Zeit - Sie wissen schon "Selbst und Ständig".

Nachdem ich heute Abend noch einmal auf dem Dachboden rumgekrochen bin und alle Anschlüsse überprüft habe (Jultec Ein- und Ausgänge laufen exakt wie die beim Kreiling-Multischalter - also keine Verwechselungsgefahr), habe ich das Antennenkabel für den Blu-ray Panasonic Receiver DMR-BST 835 noch einmal an den Jultec angeschlossen (fehlte auf den Bildern, weil ich ihn da bereits wieder zurück an den Kreiling angeschlossen hatte). Dann noch mal nach Bedienungsanleitung den Programmsuchlauf gestartet - wieder nix. Bei Verdacht auf fehlendes Netzteil für den Jultec - Sie schrieben in der letzten Antwort etwas von "Standby-Funktion" des Multischalters und Querverweis im Forum, daß ein Receiver eingeschaltet sein muß - habe ich dann den Fernseher im Schlafzimmer einfach angemacht …….. und ich kriege das Grinsen gerade kaum aus dem Gesicht, der Fernsehen (sorry Blueray-Receiver) im Wohnzimmer speicherte sofort alle Programme! :-))))
Als meine Frau gerade ins Bett ging und die Kiste ausmachte, sagte er natürlich wieder kein Signal, aber das kriege ich jetzt wohl mit einem entsprechenden Netzteil hin.

Ohne Sie und Ihr Forum hätte ich das wohl nicht hin bekommen, ist halt auch nicht mein Fachgebiet.
Bestelle jetzt die Tage bei Ihnen noch ein Netzteil - letzte Bestellung hat super funktioniert.

Viele Grüße
Dirk S.

Kreiling KR 5-8 MS Multischalter 8 Teilnehmer, 4+1 Eingänge
Schaltnetzteil, Stand by Schaltung, Stromaufnahme ( Standby ) 1,0 W, Entzerrer integriert, kurzschlussfest, Verstärkung: Terr. -3 bis -1 dB, SAT -4 bis +1 dB, max. Ausgangspegel terr.: 83dBµV, SAT: 95 dBµV, Umgebungstemperatur: -20...50°C, für Quad LNB geeignet, Hersteller: Kreiling Tech Bezeichnung: Multischalter stand-a Typ: KR 5-8 MS Verpackungseinheit: 1 Stück Teilnehmeranschlüsse: 8 Anzahl der Eingänge: 5 Terrestrischer Eingang: passiv Kaskadierbar: nein Anzahl der Stamm-Ausgänge: 0 Netzteil: eingebaut Steuersignal: 14/18 V, DiSEqC, 0/22 kHz 22 kHz-Generator: ja

Multischalter hat also einfach nur eine Standby-Funktion in diesem Fall und da alle Receiver die an ihm angeschlossen sind ausgeschaltet waren wurde das LNB nicht mehr mit Spannung versorgt ..... wurde ein Receiver der am Kreiling noch angeschlossen war an geschaltet so lief die LNB-Spannungsversorgung und auch das JPS-System lief dann einwandfrei ! Das kann allerdings hier in der eigentlichen Anfrage nicht das Problem sein, hier läuft ja ein Samsung-Gerät und nur ein Panasonic-Gerät geht nicht (+ist geklärt das beide CSS-Ausgänge funktionieren da der Samsung an beiden Ausgängen vom JPS-System getestet wurde).....

Hallo Herr Uhde,

mein Problem hat sich erledigt: Ich habe heraus gefunden, dass der Elektriker die SAT-Kabel falsch beschriftet hat. Das Kabel "Wohnzimmer II" endet in der Dose im Esszimmer! Solange alle Dosen an den Kathrin Legacy Ausgängen hingen fiel das nicht weiter auf, bei unicable natürlich schon. Jetzt geht alles, nach Stunden Herumprobieren, völlig unnötigerweise.

Nochmals vielen Dank für alles!

Vielen Dank und viele Grüße
