Erweiterung Sat anlage

dieselsepp

Hallo Leute,

ich habe hier eine bestehende Sat anlage, wurde von einem Fernsehtechniker verbaut der leider in Rente ist :-(
ich möchte diese nun erweitern da in den Zimmern 3 Sat kabel gehen möchte ich hier 6 dosen verbauen allerdings weiß ich nicht welche ??

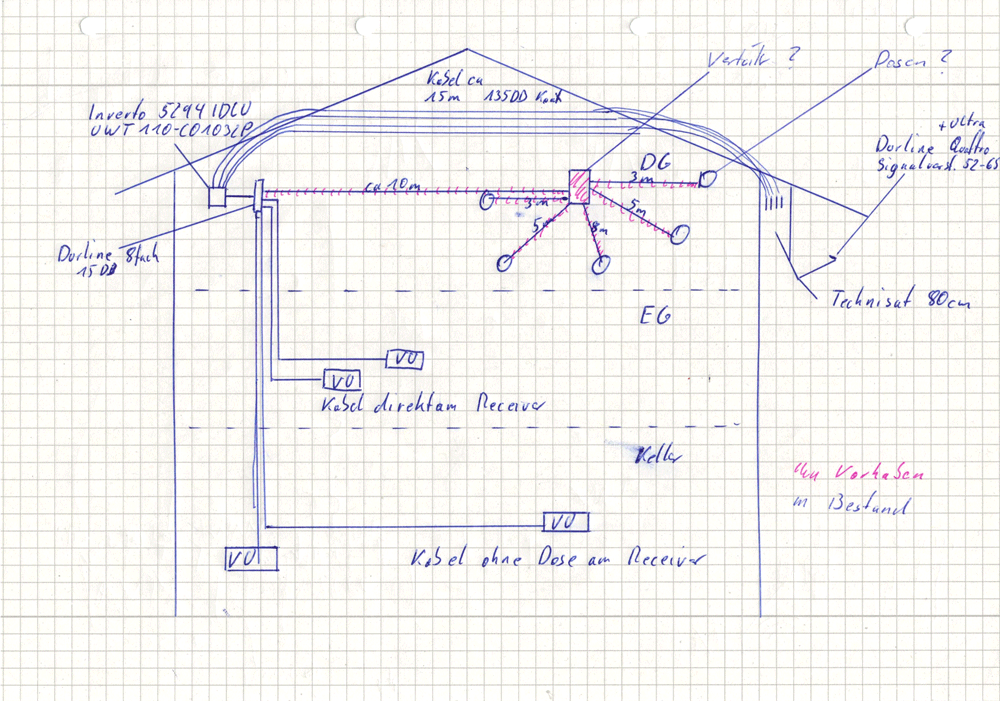

evtl kann mir anhand der Skizze jemand helfen ?ß

das Blaue ist bestand das Pink gestrichelte wäre geplant

LG Diesel sepp

guba · Ungelesener Beitrag von **guba** » 30. November 2019 02:12

.pdf umgewandelt in Bild ......
So sieht man es direkt !

techno-com

Hallo und

daas ihre Anlage so akt. "funktioniert" ohne Probleme ist ja schon selten, siehe TAG => tag/dCSS-Probleme
Der erklärt viele Probleme solcher Aufbauten bis hin zur vollkommenen "nicht-Lauffähigkeit" ... aber jetzt soll noch einmal ein Verteiler mit rein in die Anlage, dann fallen noch einmal 0.7V über diese Diode im nachgeschaltenen Verteiler an und dann wird das sicher super knapp werden für ein sauberes Schaltsignal .... was das heißt können sie über den o.g. TAG erlesen.
Ihr Inverto Gerät wird hier im Forum meist mit dem baugleichen Dur-Line DPC-32K bzw. dem Nachfolger DWB-32K bezeichnet.
Suchlink zu diesen Beiträgen => KLICK

Wie es richtig geht erklären Beiträge zu z.B. dem:
Jultec JPS0502-8T => tag/JPS0502-8T
bzw.
Jultec JPS0502-16MN => tag/JultecJPS0502-16MN

Aber da kommt es genuf an wie viele Tuner pro Strang da genau versorgt werden sollen, leider schreiben sie absolut nichts zu den genauen Typen-Bezeichnungen und der Anzahl der gewünschten Tuner pro Anschlussplatz.

Ihr "135db Koaxkabel" ist übrigens eines der Voodoo-Koaxkabel sicherlich, weiterhin sollten diese Kabel vor allem im Außenbereich UV-beständig sein (viele der Beiträge die sie über die oben genannten TAGs finden erklären das).

Koaxialkabel
Bitte beachten !
Die ABSCHIRMUNG ist zwar ein schöner Begriff aus der Bewerbung von Kabeln, sie ist aber NICHT die Aussage für ein "gutes" Kabel !
Die Norm "Class A" beginnt bereits ab einer 2-fachen Abschirmung und 90db Abschirmung (jeweils die "Schirmdämpfung"), alles weitere kann daher auch als "Luxus" bezeichnet werden. Daher sind Angaben wie z.B. ">135db Abschirmung" einfach zu ignorieren, sieht man auch daran das diese Kabel durch die Bank weg fast alles Stahl-Kupfer Kabel (CCS-Kabel / Stahlkern der oft nur mit Kupfer hauchdünn beschichtet ist, geht tlw. sogar schon bei einem Kratzen mit dem Fingernagel daran ab) sind und keine Voll-Kupfer Kabel (CCC-Kabel 100%iger Kupfer Innenleiter !).
Bei einem guten Kabel ist es daher vielmehr wichtiger das der Innenleiter aus Voll-Kupfer ist, das verbessert die Signaldämpfung sowie Stromleitfähigkeit. Referenzbeitrag im Forum mit genauer Erklärung und Bildern dazu was ein gutes Koaxkabel ausmacht und was ein "Voodoo-Koaxkabel" ist => KLICK

dieselsepp

sorry, gehen wir für jeden Receiver von 2 Tunern aus ...

mit wieviel db geht der Inverto Multi raus kann man das ca sagen oder muss dies gemessen werden ?

Achja was ich jetzt noch gesehen habe es ist noch ein Stromadaper zwischen Multischalter ausgang und 8 fach vefrteiler

techno-com

dieselsepp hat geschrieben:sorry, gehen wir für jeden Receiver von 2 Tunern aus ...

Ist das wirklich jetzt das einzige was hier kommt ?
Sonst keine weitere Frage ?
Haben sie überhaupt irgendwas von dem gelesen was Ich oben erklärt und verlinkt hatte ? Sieht nicht annähernd danach aus da sonst hier sicher ganz andere Fragen aufgekommen wären ....
Sicher ist aber das wenn sie was davon gelesen hätten alles hier schon genau erklärt wäre, auf allen möglichen Wegen.

dieselsepp hat geschrieben: mit wieviel db geht der Inverto Multi raus kann man das ca sagen oder muss dies gemessen werden ?

Auszug aus den technischen Daten, mal kurz angeschaut (war nicht schwer und dauerte nicht lange)

Ausgangspegel (AGC geregelt): -25dBm (Grundeinstellung)

Weiß aber wirklich nicht auf welchen meiner Hinweise das wichtig wäre ?

techno-com

Immerhin passen die Empfehlungen vom Beitrag jetzt parallel unter Hilfe bei erweiterung der Sat Anlage

Auch dort ist keiner Freund vom akt. verwendeten Schalter, warum dem so ist hätte man hier erlesen können wenn man den LInks gefolgt wäre .....
Auch die Empfehlung wie es richtig geht ist ja deckend zu dem was ich hier geschrieben hatte.
