Erweiterung von bestehende SAT Anlage mit Unicable

Ungelesener Beitrag von SST »

Guten Abend,

ich möchte gerne eine bestehende SAT Anlage mit Unicable erweitern. Da ich ungern neue Kabel ziehen möchte (Verlegung nur an der Hauswand mit springender Verlegung an der Dachrinne; Haus ist ca. 11m hoch) wäre Unicable m.E. eine gute Lösung.

Die Anlage ist heute wie folgt ausgebaut
- 80 cm Spiegel (im gefährdeten Blitz-Bereich)
- 2 x Quattro LNB (Astra und Eutelsat); Das Fabrikat weiß ich leider nicht, bzw. kann es auch nicht nachgucken.
- Ankaro Sat Multischalter D-SEB 9x8N als Kaskade mit 2 x 4 Anschlüssen für Receiver ca. 2 Meter vom Mast entfernt.
- Die Kabellängen variieren zwischen 5 - 30 Meter, die verbauten Kabeltypen stammen aus den 80er und 90er. Fabrikat sofern aufgedruckt Wisi MK90.
- UKW Dipolantenne unter dem First, die mittels Mehrbereichsverstärker (Hersteller Schild abgefallen) am Multischalter angeschlossen ist.
- Keinerlei Einbeziehung in den PA

Wie man an den Bildern sehen kann, sind derzeit 7 Stichleitungen aufgelegt. Eine der Leitungen möchte ich zukünftig für Unicable nutzen. Dabei sollen drei Dosen/Frequenzen für eine Mietwohnung bereitstehen und perspektivisch noch 1 - 2 Dosen/Frequenzen für mich; Lezteres könnte notfalls auch entfallen. Die zu nutzende Leitung geht vom Dach bis ins EG und war dort an einer Antennendose (Ankaro mit F-Anschluss) durchgeschleift und führte in die Küche . Ich möchte dieses Konstrukt bis zur Antennendose zurückbauen und dort anstatt der Dose einen Verteiler setzen um dann einen Strang Richtung Mietwohnung, bzw. in meine Wohnung zu legen.

Nun zu meinen Fragen:
- Kann ich einen Unicable Multischalter in die vorhandene Lösung einbinden, bzw. ist die Weiterverwendung der vorhandenen Multischalter noch sinnvoll (Stichwort Energieffizienz). Welche Geräte sind empfehlenswert?
- Welche Dosen/Verteiler (Dämpfung, Dioden-Entkopplung) sind für die oben angesprochene Konstellation sinnvoll?
- Wie man am Bild erkennen kann, ist die bisherige Montage nicht ganz optimal, bzw. es fehlt die Einbeziehung in den PA. Was sollte man dbzgl. sinnvoller Weise noch nachrüsten (Überspannungsschutz, Masseblock, etc.)?
- Ist die Nutzung des Mehrbereichsverstärkers für die UKW Antenne obligatorisch oder ist der ggf. gar nicht nötig?

Danke schon mal fürs durchlesen! Ich erlaube mir darauf hinzuweisen, dass ich diese Anlage nicht selber installiert habe...
Dateianhänge

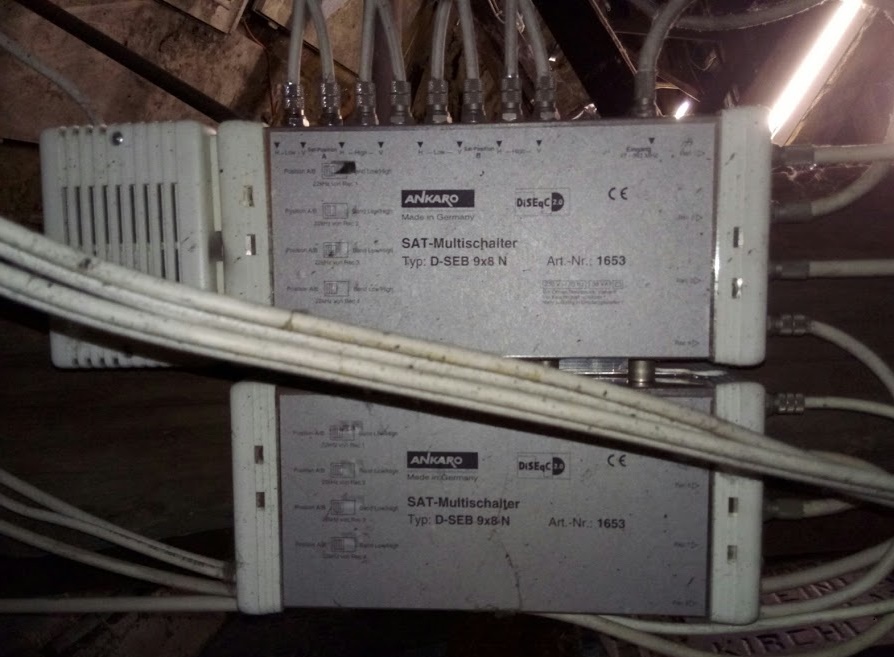

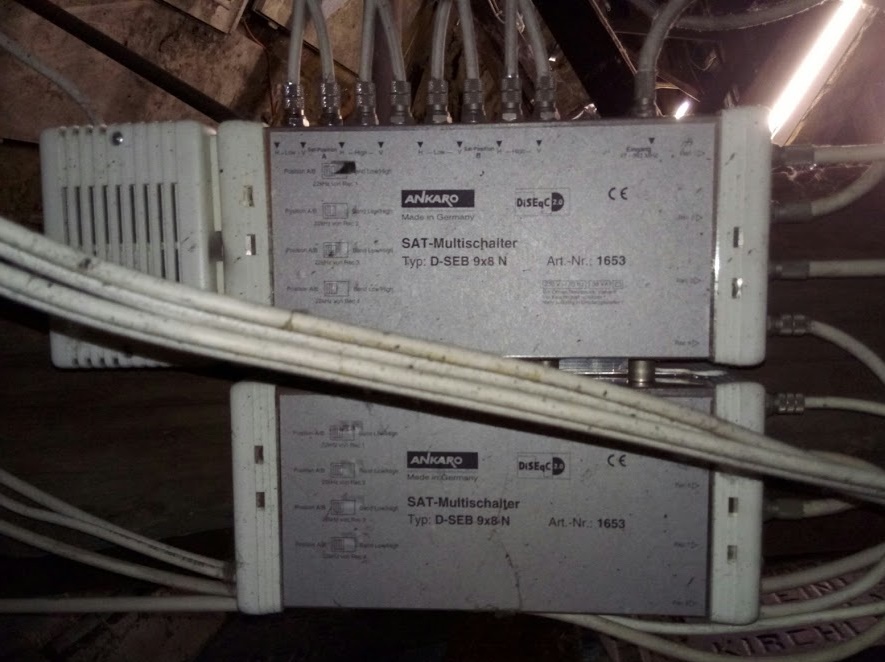

Multischalter_Ankaro_D-SEB-9-8N_kaskadiert_1
Multischalter_Ankaro_D-SEB-9-8N_kaskadiert_1

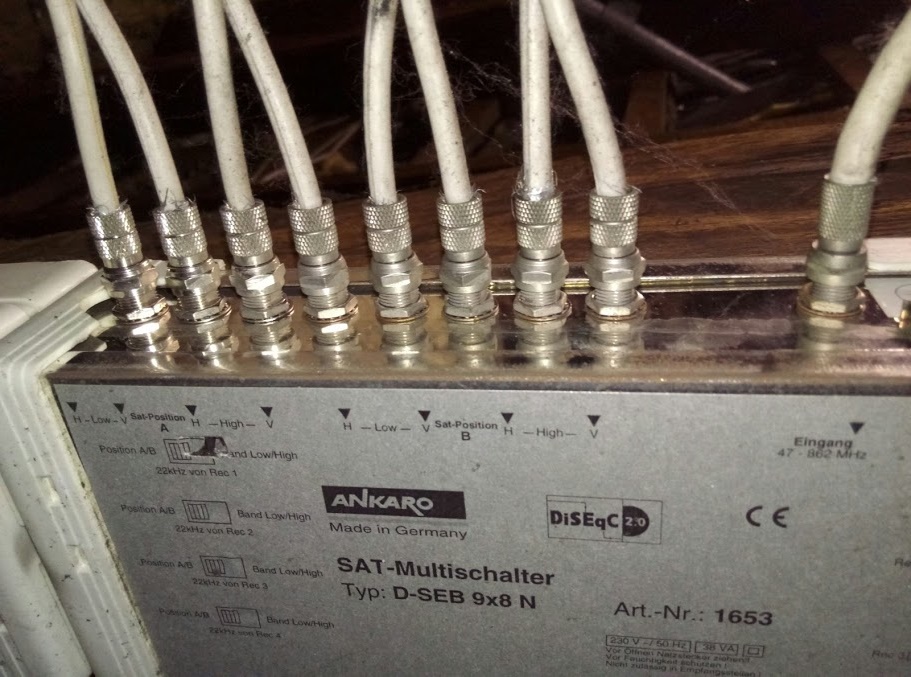

Multischalter_Ankaro_D-SEB-9-8N_kaskadiert_2
Multischalter_Ankaro_D-SEB-9-8N_kaskadiert_2
Multischalter_Ankaro_D-SEB-9-8N_kaskadiert_3
Multischalter_Ankaro_D-SEB-9-8N_kaskadiert_3
Zuletzt geändert von techno-com am 22. März 2019 14:59, insgesamt 3-mal geändert.
Grund: Edit by techno-com: Bilder richtig zurecht gedreht für gerade Anzeige + TAGS hinzugefügt

Tags:
Benutzeravatar
techno-com
Site Admin
Beiträge: 22276
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: Erweiterung von bestehende SAT Anlage mit Unicable

Ungelesener Beitrag von techno-com »

SST hat geschrieben:Guten Abend,
Hallo und Herzlich Willkommen im Forum :1117
SST hat geschrieben:Die Anlage ist heute wie folgt ausgebaut
- 80 cm Spiegel (im gefährdeten Blitz-Bereich)
......
- Ankaro Sat Multischalter D-SEB 9x8N als Kaskade mit 2 x 4 Anschlüssen für Receiver ca. 2 Meter vom Mast entfernt.
SST hat geschrieben:- Keinerlei Einbeziehung in den PA
SST hat geschrieben:- Wie man am Bild erkennen kann, ist die bisherige Montage nicht ganz optimal, bzw. es fehlt die Einbeziehung in den PA. Was sollte man dbzgl. sinnvoller Weise noch nachrüsten (Überspannungsschutz, Masseblock, etc.)?
Das sollte man nicht nur, das ist eine Vorschrift ... dabei sollte man aber erst einmal kontrollieren/kontrollieren lassen vom qualifizierten Blitzschutz-Fachpersonal (siehe meine Fussnote) ob überhaupt der äußere Blitzschutz hergestellt wurde ....
Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
SST hat geschrieben:Fabrikat sofern aufgedruckt Wisi MK90.
Ein sehr gutes Koaxkabel :1147
SST hat geschrieben:Nun zu meinen Fragen:
- Kann ich einen Unicable Multischalter in die vorhandene Lösung einbinden, bzw. ist die Weiterverwendung der vorhandenen Multischalter noch sinnvoll (Stichwort Energieffizienz). Welche Geräte sind empfehlenswert?
Da verlinke ich ihnen erst einmal ein paar Beiträge die das hier im Forum schon ganz genau erklären, diese sollten sie für das Grundverständnis erst einmal durchlesen ! Und dann kann man immer noch entscheiden was genau gewünscht wird (und wenn der 2. Satellit nicht wichtig ist ggf. sogar die Unicable-/JESS-Versorgung nur für einen Satelliten aufbauen.
Empfehlung und fragen zur Anlagen Erweiterung
Umstellung Sat-Anlage mit 5/8 Multischalter auf Unicable (zwar nur eine 1-Satelilten-Anlage, aber viele interessante Sachen drin --- anders wäre bei ihnen dann nur die Art des Schalters der erweitert würde, der müsste eben für 2 Satelliten sein)
24 Teilnehmer Anlage mit 3 Kaskaden auf Unicable umrüsten
Bestehende Anlage um Unicable erweitern
Such-TAG dafür : 2-Satelliten-Unicable (alle Beiträge die so etwas erklären/behandeln)

Für eine Mischung aus 2-Satelliten Legacy-Empfang und einer 1-Satelliten Unicable EN50494/JESS EN50607 Versorgung haben wir gerade vor kurzem eine Anlage aufgebaut, das sie sehen was ich meine dazu 2 Bilder:
98
97
Man könnte also auch so einen JPS05xx bzw. JRS05xx Schalter (für 1 Satelliten) hier vor ihren vorhandenen 2-Satelliten-Multischalter hängen.
SST hat geschrieben:- Welche Dosen/Verteiler (Dämpfung, Dioden-Entkopplung) sind für die oben angesprochene Konstellation sinnvoll?
Jultec JAD307TRS Enddose
SST hat geschrieben:- UKW Dipolantenne unter dem First, die mittels Mehrbereichsverstärker (Hersteller Schild abgefallen) am Multischalter angeschlossen ist.
SST hat geschrieben:- Ist die Nutzung des Mehrbereichsverstärkers für die UKW Antenne obligatorisch oder ist der ggf. gar nicht nötig?
Ein Vorverstärker für die Terrestrik wird immer benötigt wenn diese mit über den Multischalter eingespeist wird und so verteilt wird.
SST hat geschrieben:Danke schon mal fürs durchlesen! Ich erlaube mir darauf hinzuweisen, dass ich diese Anlage nicht selber installiert habe...
Die Stecker, alte "F-Stecker", sind nicht mehr zeitgemäß. Die sollten auch gleich getauscht werden wenn man schon dabei ist. Mehr dazu finden sie in den verlinkten Beiträgen.
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......

Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.

Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).

Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.

Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
SST
Neuling
Beiträge: 2
Registriert: 14. August 2017 20:58

Re: Erweiterung von bestehende SAT Anlage mit Unicable

Ungelesener Beitrag von SST »

Hallo,

Dankeschön für die ausführliche Antwort. Zum Thema Blitzschutz sei ewähnt, dass es keinen äußeren Blitzschutz gibt und ich auch nicht beabsichtige da etwas nachzurüsten. Ich werde also allenfalls den Mast samt Erdungsblöcken in den PA einbeziehen.
Ich werde mir dann erstmal noch die verlinkten Dokumente durchlesen und mich schlau machen.

MfG SST
Benutzeravatar
techno-com
Site Admin
Beiträge: 22276
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: Erweiterung von bestehende SAT Anlage mit Unicable

Ungelesener Beitrag von techno-com »

Eine Haus-Blitzschutzanlage hat mit dem Blitzschutz / der Erdung vom Antennenmast nichts zu tun !!

Der Blitzschutz für ein Haus (Haus-Blitzschutz-Anlage) ist keine Vorschrift.
Der Blitzschutz / die "Erdung" für den Antennenmast/die Antenne (wenn die Antenne im "nicht-Blitz-geschützten Bereich" installiert wird) IST eine Vorschrift.

Aber einfach mal den verlinkten Beitrag und meine Fussnote die jedem Beitrag anhängt lesen, das wird alles erklären. Auch in fast allen anderen Beiträgen hier im Forum wird das erklärt.
