Wir Wohnen in eine Wohnhausanlage mit 90 Wohneinheiten.
Unsere Satanlage wird mit Spaun SMS 92407 NF Multischaltern in die einzelnen Wohnungen verteilt.

Aber … Ich würde mir gerne einen neuen Receiver mit FBC zulegen und den auch auszunutzen.
Ich könnte maximal 3 Sat Anschlüsse für den Receiver bereitstellen ist das sinnvoll oder sollte ich besser umrüsten?

Was sind die Möglichkeiten?

Danke für eure Hilfe!

Multischalter

Moderation: Beitrag verschoben in die passende Rubrik vom Forum

Ihre Bilder vom Aufbau hier noch einstellen … geht bei jedem Beitrag direkt über die Funktion „Dateianhänge“.
Ich glaube hier nicht das dies „nur“ die genannten 9/24 Multischalter sind (müssten dann ja 4 Stück sein um auf die genannten Endsumme an Ausgängen zu kommen), sicherlich sind da noch andere Bauteile mit ins Spiel die hier vergessen wurden (aber wichtig sind). So z.B. könnten Startverstärkerbzw. Zwischenverstärker irgendwo in diesem Aufbau notwendig gewesen sein …

Was hatten sie hier vorab alles gelesen ?
Was war daran unklar ? Nur wenn sie mir das genau sagen kann ich auch genau darauf eingehen….

Passender Beitrag z.B. unter Unicable Erweiterung

Passende TAGs:
tag/2-Satelliten-Unicable
tag/Kaskadenausgaenge-verwenden
tag/Kaskadierung-Multischalter

Passender Schalter für das Vorhaben:
tag/JultecJPS0901-8M

Hatte Leider erst heute Zeit für das Update.

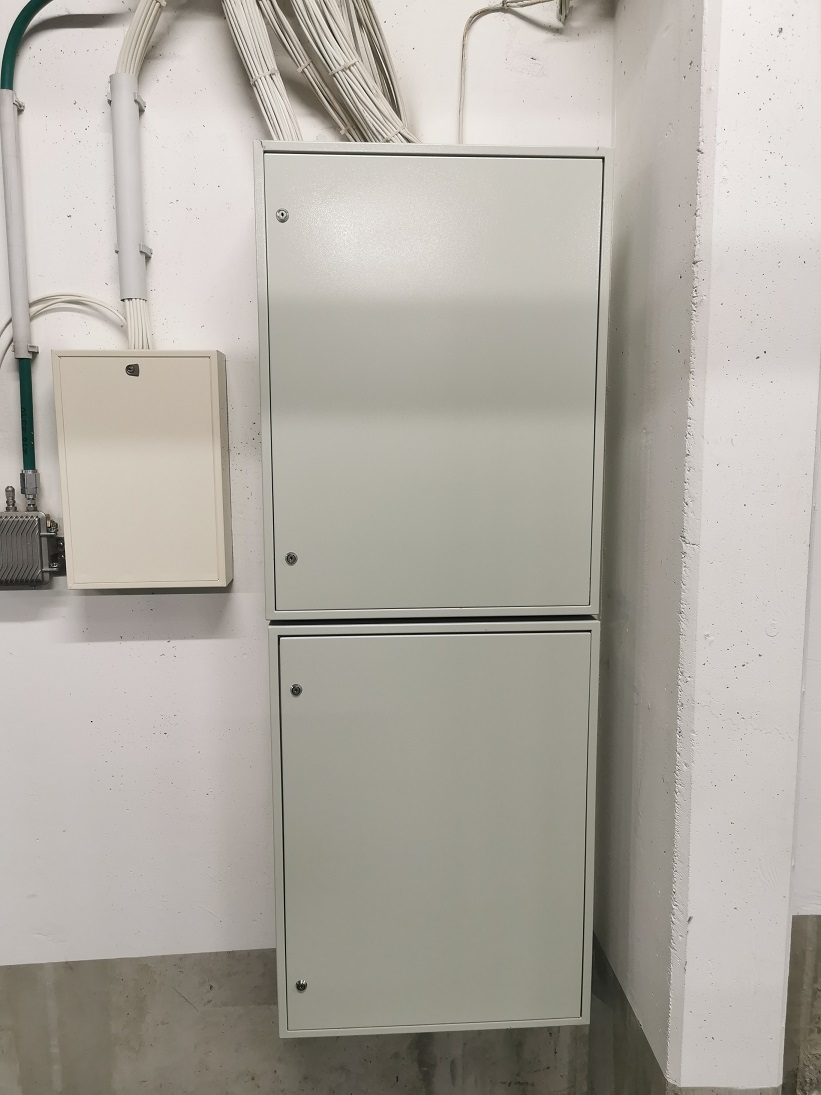

Fotos unserer Wohneiheit


Foto Wohneinheiten 2 kann ich leider nicht öffnen!

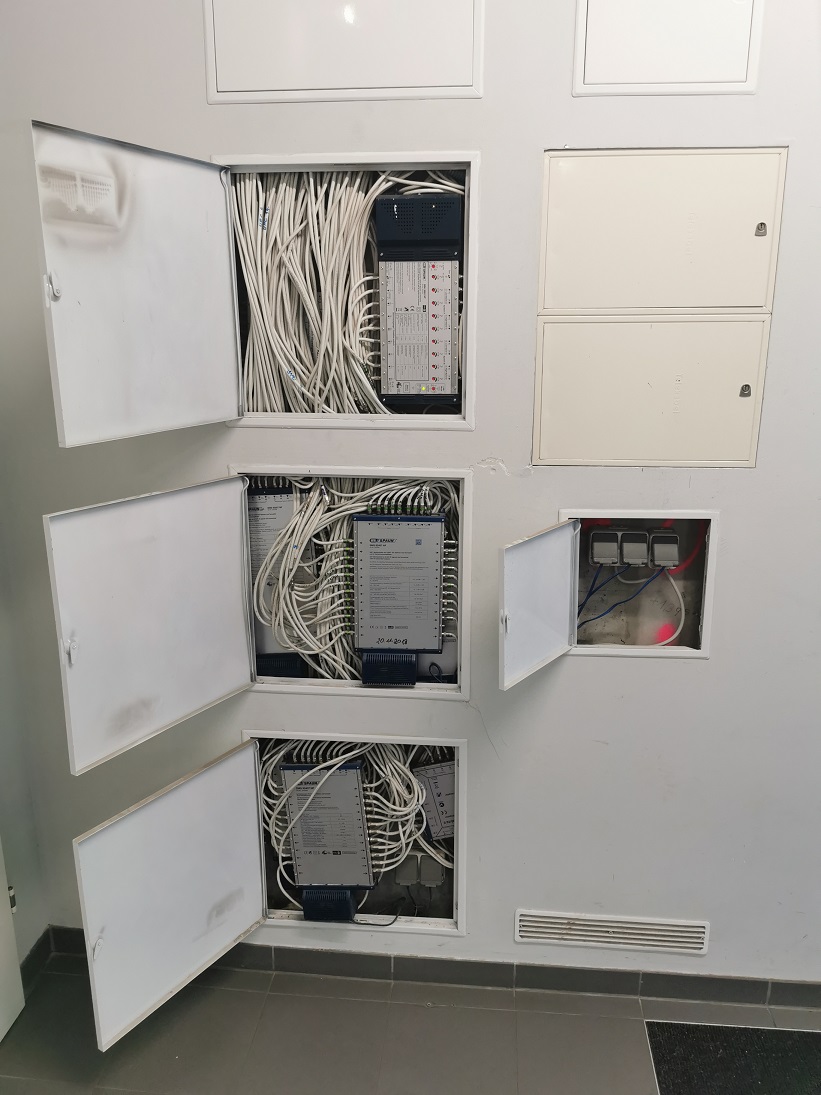

Fotos der Wohneinheit 1
Hier ist am Flachdach auch die Sat-Schüssel montiert.


Leider habe ich nicht mehr Informationen!
Ich würde jedoch gerne nur meinen Bereich erweitern bzw Umbauen wollen.
Gibt es da etwas was ich machen kann?

Danke für eure Mühe!!

Hallo zurück

techno-com hat geschrieben: 19. September 2021 08:34Was hatten sie hier vorab alles gelesen ?
Was war daran unklar ? Nur wenn sie mir das genau sagen kann ich auch genau darauf eingehen….

Hier fehlt ihre Antwort

techno-com hat geschrieben: 19. September 2021 08:34Passender Beitrag z.B. unter Unicable Erweiterung

Passende TAGs:
tag/2-Satelliten-Unicable
tag/Kaskadenausgaenge-verwenden
tag/Kaskadierung-Multischalter

Passender Schalter für das Vorhaben:
tag/JultecJPS0901-8M

Was hatten sie hiervon gelesen bevor sie jetzt die Bilder eingestellt haben ? Das hätte schon alles erklärt .... wobei ich jetzt schon sage, lassen sie die Finder da weg Diese Anlage ist absolut nicht den Vorschriften entsprechend und das ist, wie das ausschaut, eine mit der Zeit extrem gewachsene und zusammengebastelte Lösung die doch sehr viele Fragen offen lässt

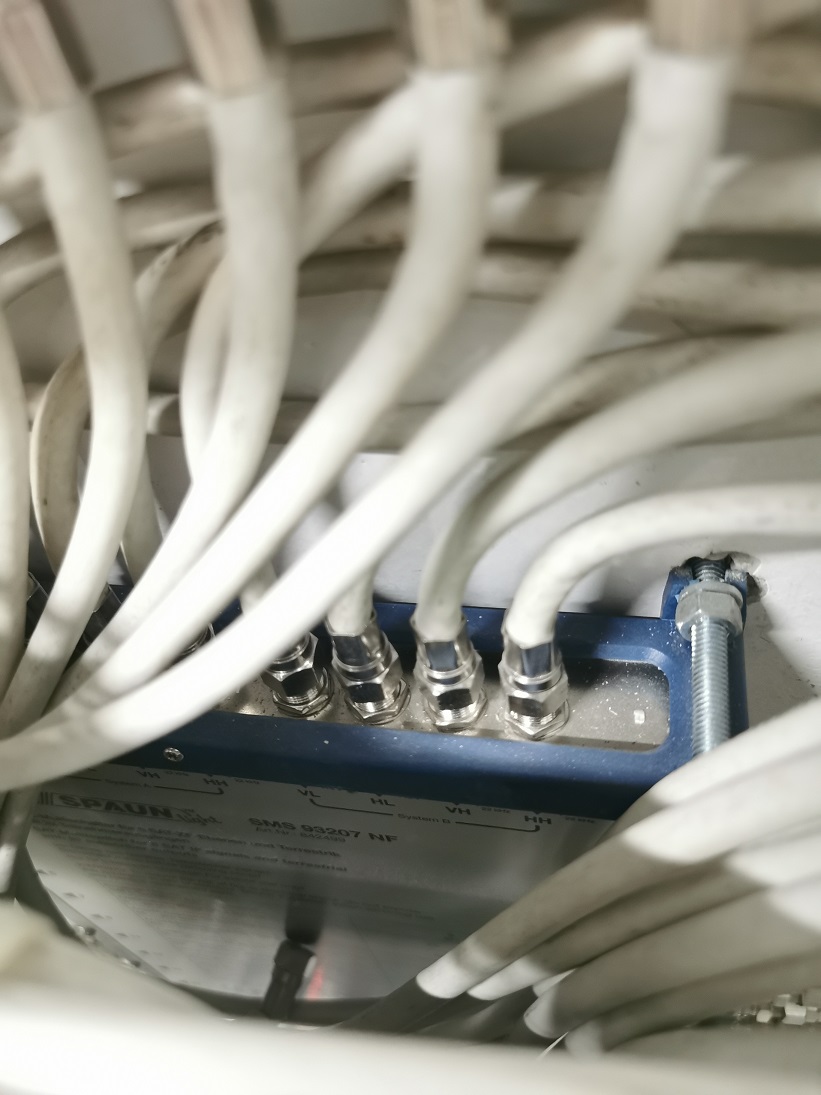

1. die verwendeten Stecker sind tlw. aus der Steinzeit, tlw. aber doch moderne Kompressionsstecker im Aufbau ... das gehört zu so einer großen Anlage einfach hinzu das man zeitgemäße Stecker verwendet. Man denkt gerade an die Zugkräfte die hier auftreten an den Steckern, das ist doch alles schon extrem auf kleinstem Raum zusammen gepresst montiert das hier sicher auf vielen Kabeln/Steckern eine Zugkraft drauf ist und diese Art von Steckern da gerne mal raus rutschen dann.

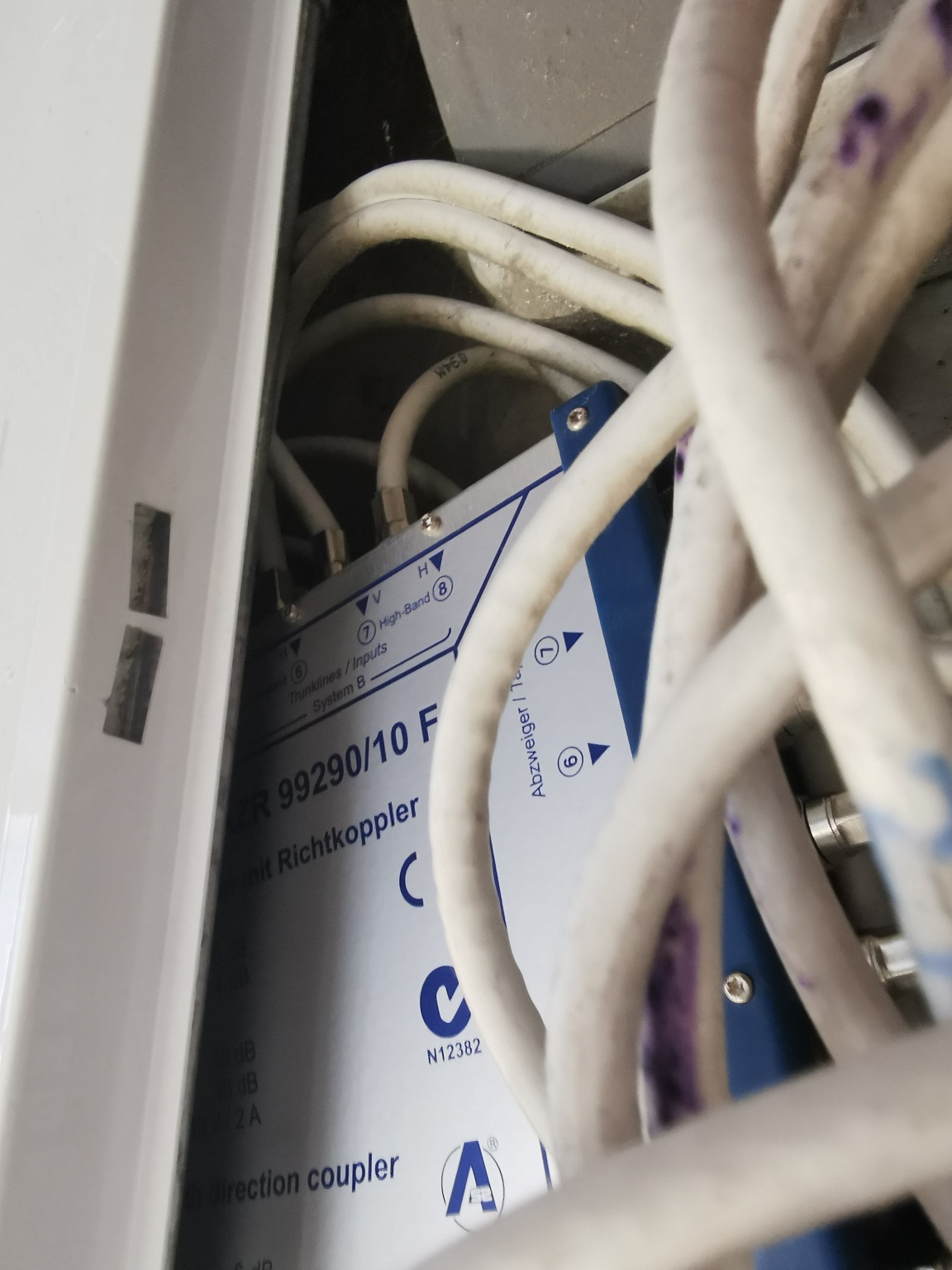

Abgesehen das hier ganz komische und mit diesen Bildern nicht zu erklärende Adapter verwendet wurden statt einen F-Stecker hier dirkekt auf den Schalter zu montiern ...

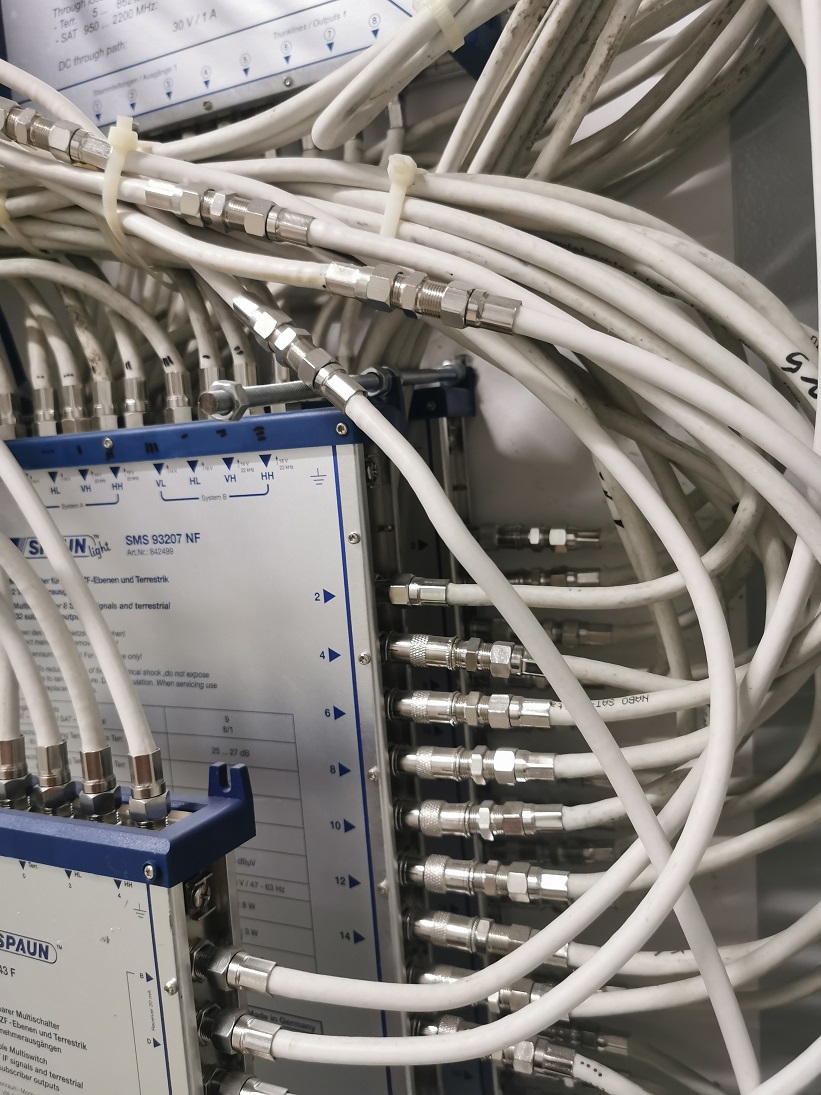

Dieses Bild ist damit gemeint, an den hinteren Schaltern sind diese komischen Zwischen-Adapter/-Stecker zu sehen.

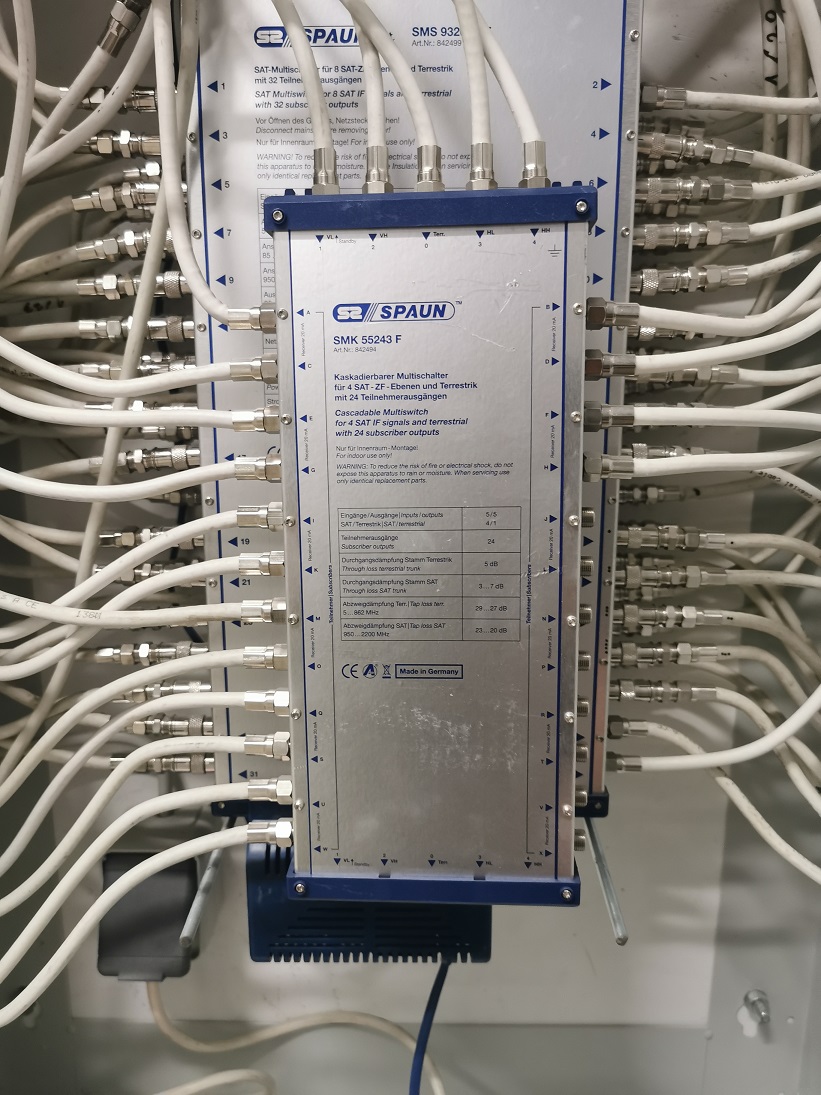

2. auf dem gleichen Bild ist dann auf einmal zwischendrin ein SMK55243F Multischalter zu sehen .... der kann nur einen Satelilten, alle die daran angeschlossen sind haben also nur den Empfang von einem Satelliten. Die 8 Ausgänge auf der rechten Seiten von diesem Schalter sind dann offen, da ist nichts angeschlossen daran .. fehlen dort die notwendigen F-Endwiderstände, offene Stammleitungen wie hier sind schädlich für die Signalqualität (die einfachste Sache die einfach vergessen wurde).

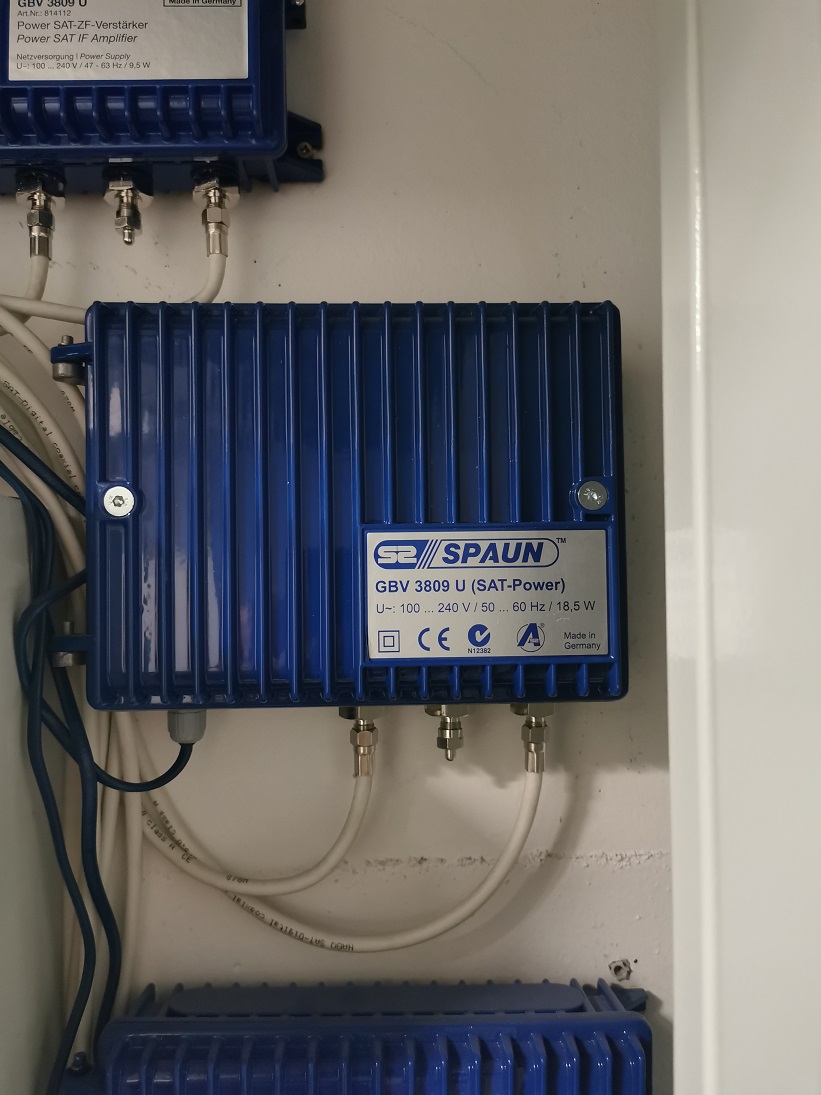

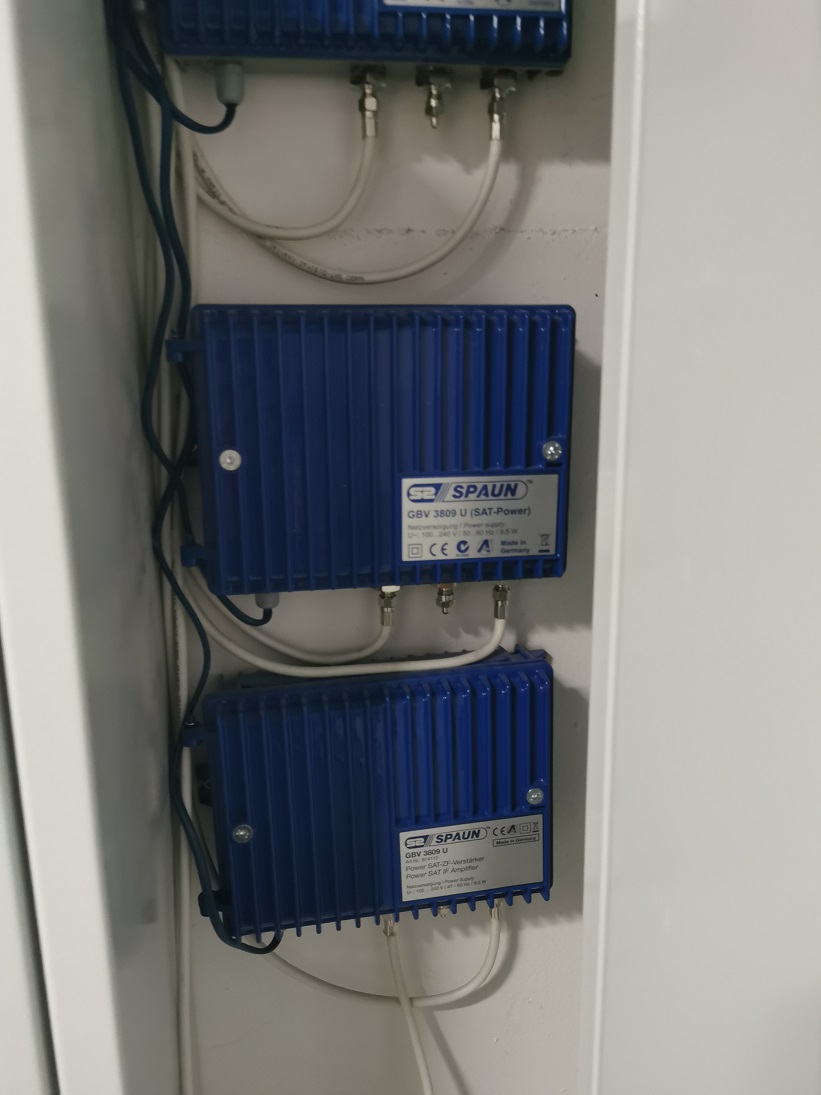

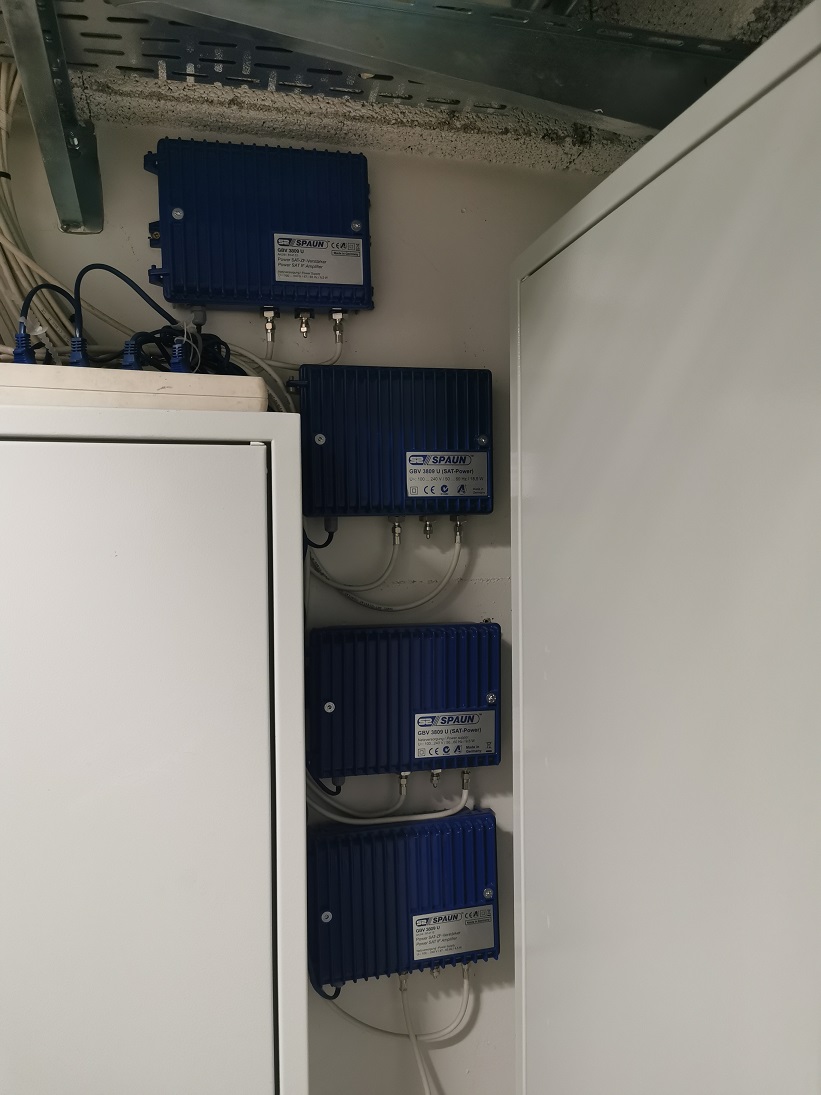

3. unterklärlich für mich jetzt auch warum dort 4x Spaun GBV 3809 U Verstärker gesetzt wurden, gerade bei diesem Platzmangel hätte man auch hier ein Bauteil setzen können das 4 Ebenen auf einmal verstärkt und dann weiterleitet... warum aber auch nur 4 Zwischenverstärker bei doch 8 SAT-ZF-Ebenen (2x Satellit) ist ebenso fraglich.

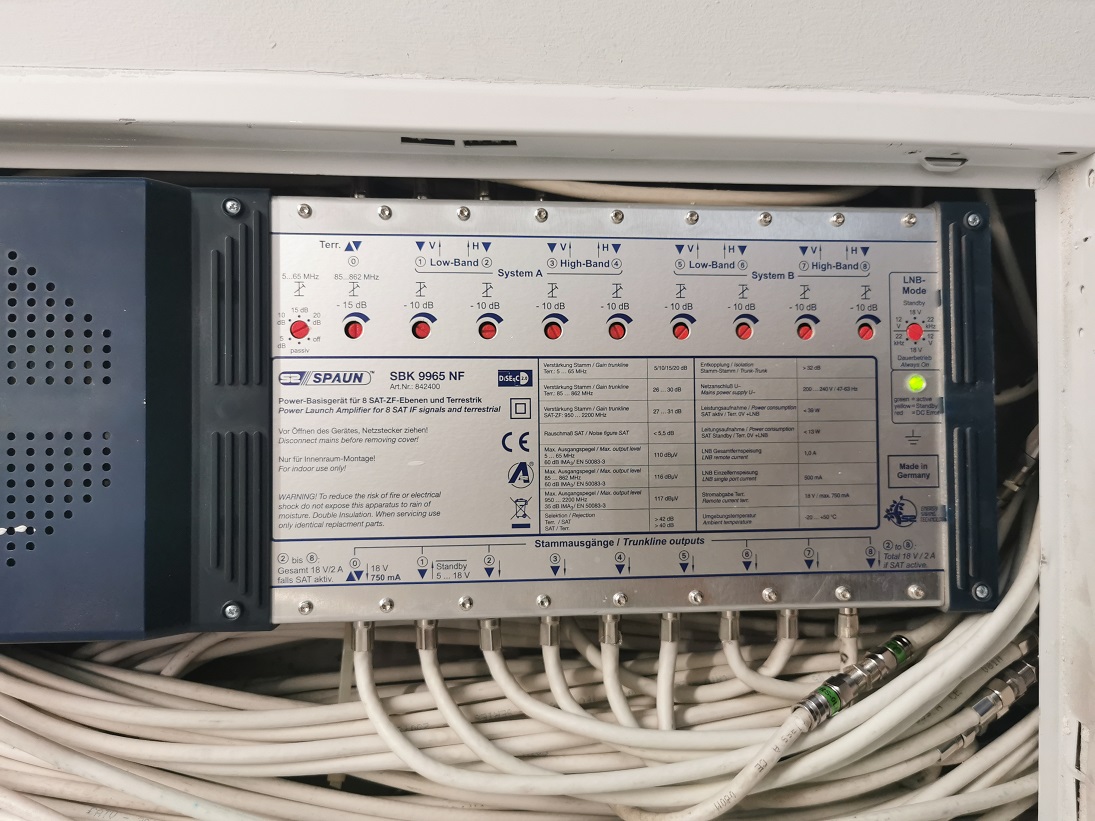

Liegt ggf. daran das bei diesem Start-/Zwischenverstärker die ersten 4 Eingänge frei sind weil dieser defekt war ?





Bei diesem sieht man das für "System A" (Satellit 1) nichts mehr angeschlossen ist ... wurde dann wohl "ersetzt" ("repariert") durch 4 einzelne Verstärker ? Naja, eine komische Lösunge dann (vor allem weil die einzelnen Verstärker dann gar nicht mehr regelbar waren für die Einpegelung).


4. fehlt hier, auf jeden Fall auf KEINEM Bild zu ersehen, die vorgeschriebene Erdung, in diesem Fall der Potentialausgleich.. und das KOMPLETT, ich sehe noch nicht einmal ein Potentialausgleichskabel an nur einem Multischalter angeschlossen wobei das eh nicht den Vorschriften nur entsprechend würde. Siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich
Diese SAT-Versorgungenanlage in diesem Aufbau hat somit keine Betriebserlaubnis Das ist eine Gefährdung und gegen jede Vorschrift eines DIN-konformen Aufbaus (und diese Regelung gibt es seit über 50 Jahren ...).

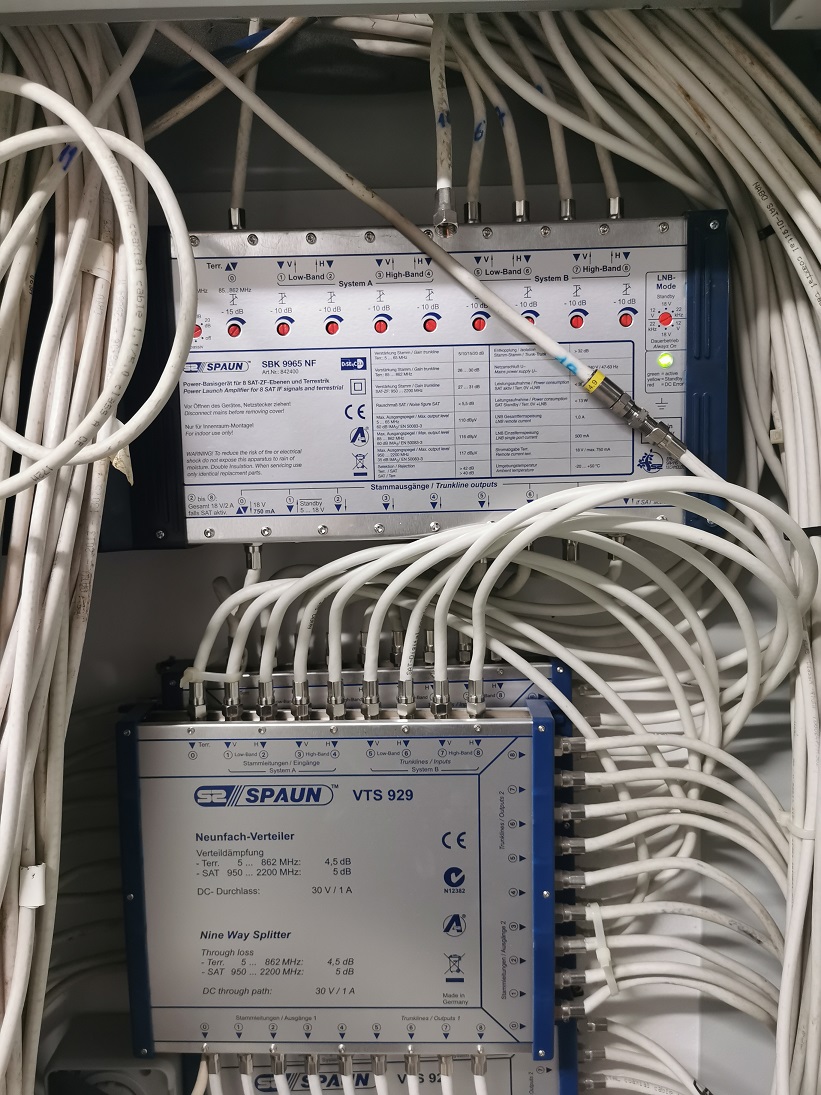

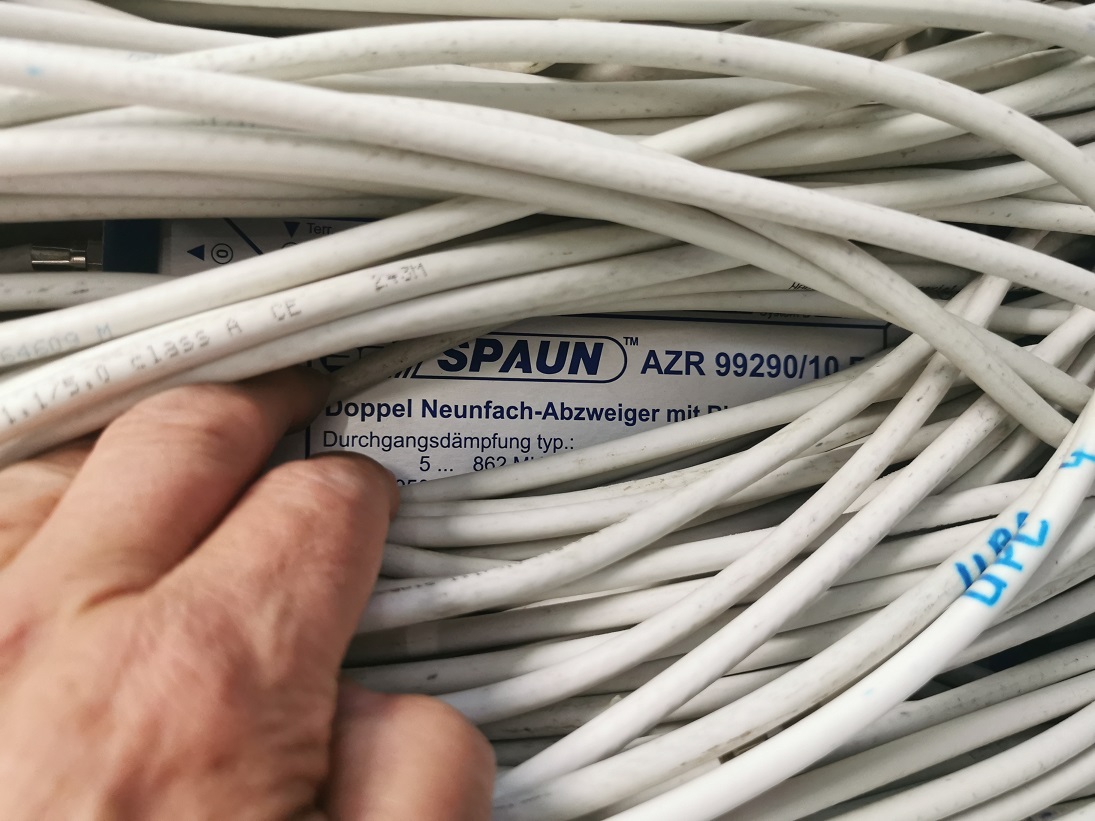

Grundlegend, wobei ich noch einmal betone das ich das hier nicht selbst in Angriff nehmen würde da hier Signalpegel beeinflusst werden durch einen Umbau/Einbau neuer Komponenten, wäre das aber an dieser Stelle hier möglich. Vor diesem Spaun VTS 929 (vor den Eingängen des Verteilers hier, Bild davon noch einmal folgend) einfach den vorschlagenen Multischalter Jultec JPS0901-8M einbauen und dann ihr Kabel das in ihre Wohnung geht daran anschließen. Lesen sie dazu was ich vorab schon geschrieben hatte als Links für diese Erklärungen.

Danke für Ihre Einschätzung der Anlage.
Die Anlage wurde so bei der Errichtung der Wohnanlage so errichtet!
Ich werde mit der Hausverwaltung sprechen bezüglich einer Erneuerung oder Umbau.

Danke vorab mal für Ihre Mühe!
Ich melde mich sobald ich mit der Hausverwaltung über das Problem gesprochen habe.

madle hat geschrieben: 27. September 2021 13:38Danke für Ihre Einschätzung der Anlage.

madle hat geschrieben: 27. September 2021 13:38Die Anlage wurde so bei der Errichtung der Wohnanlage so errichtet!

Wenn da der Potentialausgleich fehlt ist das mangelhaft und so nicht zugelassen ... grasse Sicherheits-Probleme
Und, wie gesagt, diese Vorschrift auf den PA bei so einer großen Anlage gibt es seit Jahrzehnten.

madle hat geschrieben: 27. September 2021 13:38Danke vorab mal für Ihre Mühe!

madle hat geschrieben: 27. September 2021 13:38Ich melde mich sobald ich mit der Hausverwaltung über das Problem gesprochen habe.

Da bin ich mal sehr gespannt was die dazu sagen Könnte lustig werden wenn die das damals schon so abgenommen haben im Aufbau.
Stichwort: "Blitzschutz bei SAT-Anlagen DIN EN 60728-11 (VDE 0855-1):2019-02" (das ist die wohl neueste Fassung)
https://www.blitzschutz.com/
Oft kommen die (Verwaltungen, Bauer der Anlage etc.) dann auf "Blitzschutz für Gebäude", das hat aber mit dieser Sache hier absolut nichts zu tun.
