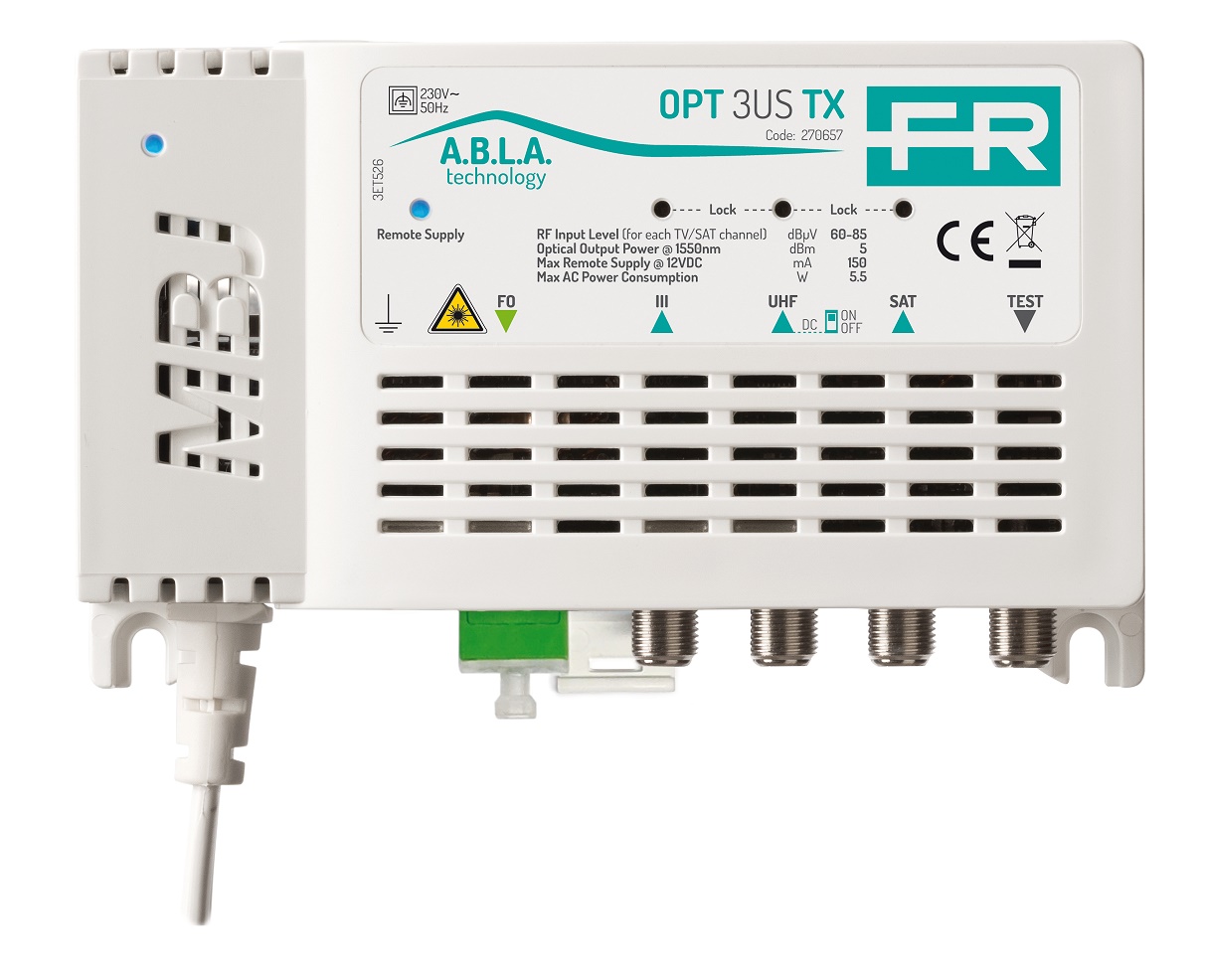

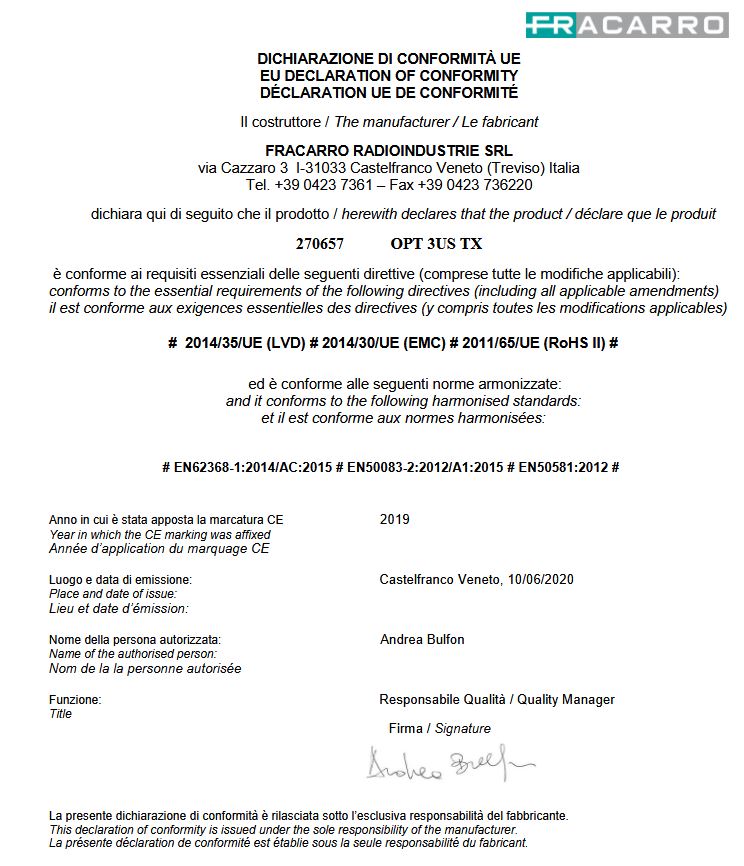

Fracarro OPT 3US TX optischer Sender (Terrestrik + DVB-S auf Optik, SC/APC)
Shoplink

Optischer OPT-MBJ-Sender mit drei Eingängen zur Verteilung von Band-3-, UHF- und vollständigen IF-IF-Signalen auf einer einzigen Faser. Optischer Laserausgangspegel von 5dBm, Wellenlänge 1550nm.

Technische Merkmale

• OPT 3US TX: Bis zu 20 dB regelbare optische Dämpfung (Teilungsverhältnis größer als 1:32 auf der P.O.N.-Verteilung), wenn der TX zusammen mit dem OPT-RX-Empfänger verwendet wird.
• A.B.L.A.-Technologie: Dieses exklusive FRACARRO-System hält den korrekten optischen Pegel über spezielle unabhängige elektronische Schaltungen aufrecht, auch wenn sich der HF-Eingangspegel jedes Eingangs ändert.
• dedizierte A.B.L.A.-Status-LEDs.
• getrennte Verstärkung: Der neue optische Sender OPT-MBJ arbeitet mit „getrennter Verstärkung“ und unabhängiger Behandlung der HF-Eingangssignale.
• Schutzgehäuse: Die optischen Sender und Empfänger OPT-MBJ sind durch ein innovatives Schutzgehäuse aus flammhemmendem ABS-Material (Klasse V0) geschützt.
• optische Ausgangspegelstabilisierung auch bei starken Schwankungen des HF-Eingangssignals.
• Monitorausgang: HF-Ausgangsanschluss zur Überwachung des HF-Signals, ohne dass der Dienst vom Verteilernetz getrennt werden muss
• geeignet für Standard-DIN-Schienenmontage (mit Schnelltrennung)
• niedriger Stromverbrauch
• Status-LED für die Stromversorgung.
• schnelle und einfache Installation (Plug&Play)
• hohe Abschirmung gegen elektromagnetische Störungen
• Standard SC/APC-Stecker

----------

Three-input OPT-MBJ optical transmitter for distribution of band 3, UHF and full IF-IF signals on a single fibre. Laser optical output level of 5dBm, wavelength 1550nm.

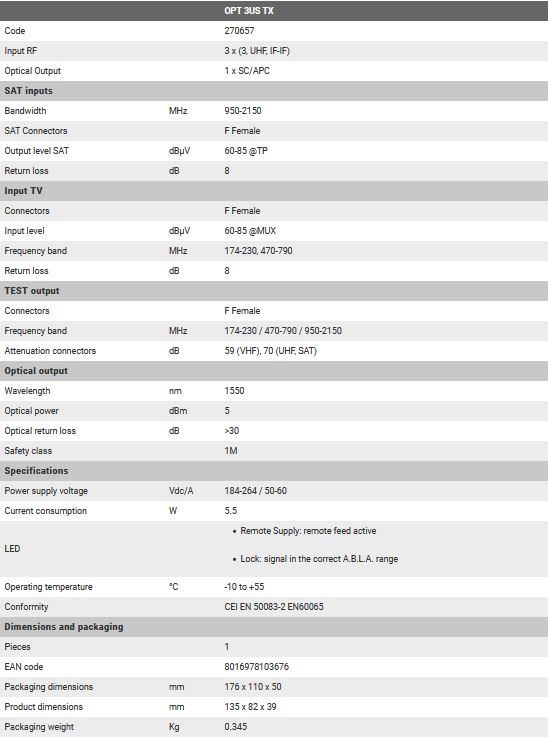

Technical chars:

OPT 3US TX: Up to 20dB of manageable optical attenuation (division ratio greater than 1:32 over P.O.N. distribution) when TX is used together with OPT-RX receiver.
A.B.L.A. Technology: this exclusive FRACARRO system maintains the correct optical level via special independent electronic circuits, even if the RF input level of each input changes
Dedicated A.B.L.A. status LEDs
Separate amplification: the new OPT-MBJ optical transmitter works with "separate amplification" and independent handling of the RF input signals
Protective shell: OPT-MBJ optical transmitters and receivers are protected by an innovative protective shell made of flame retardant ABS material (Class V0)
Optical output level stabilisation even for high variations of the RF input signal
Monitor output: RF output connector for monitoring the RF signal without disconnecting the service from the distribution network
Suitable for standard DIN rail mounting (with quick release)
Low power SPAMMER
Power supply status LED
Quick and easy installation (Plug&Play)
High shielding against electromagnetic interference
Standard SC/APC connectors

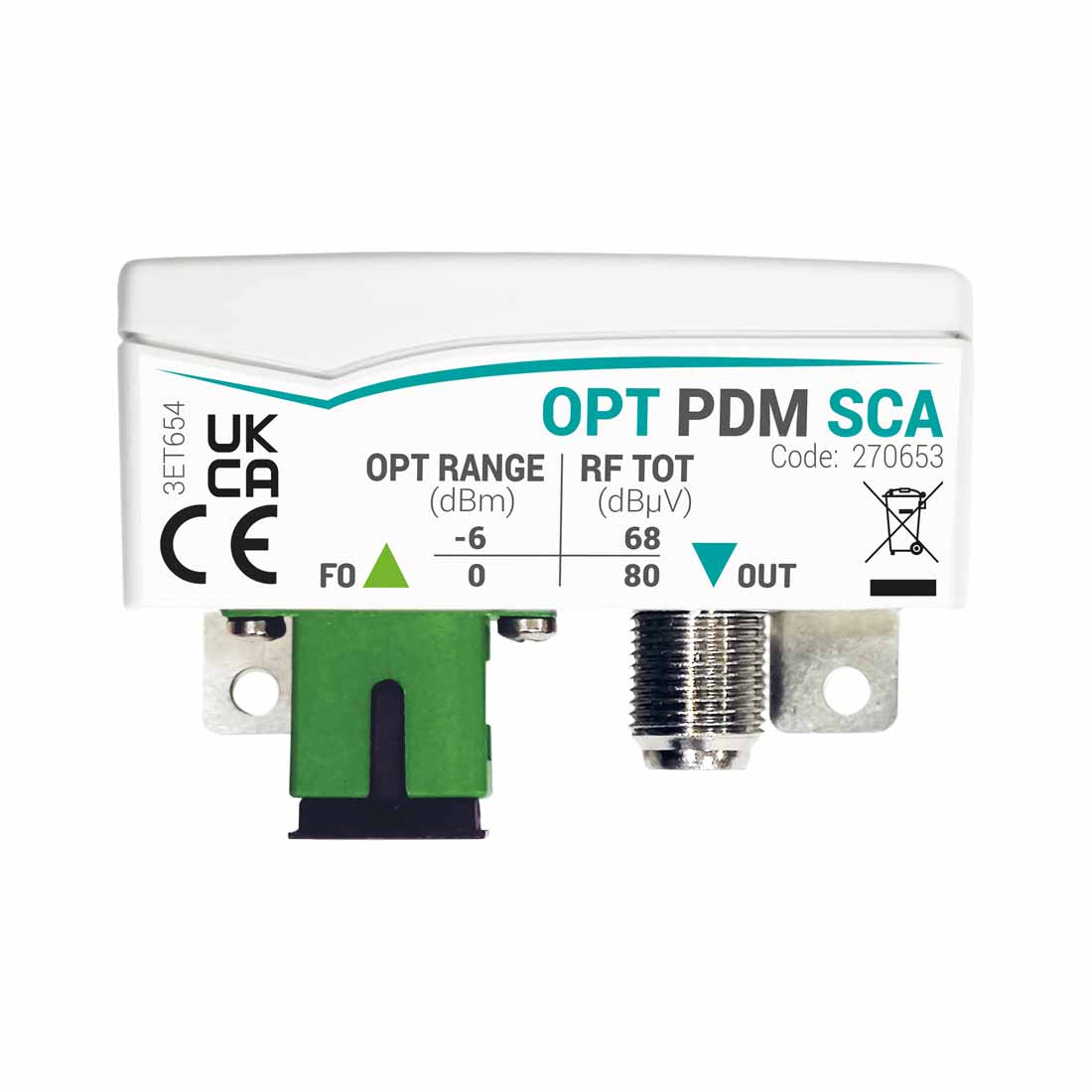

Fracarro OPT-PDM-SCA optischer Empfänger/Receiver (SC/APC Anschluss)
Shoplink

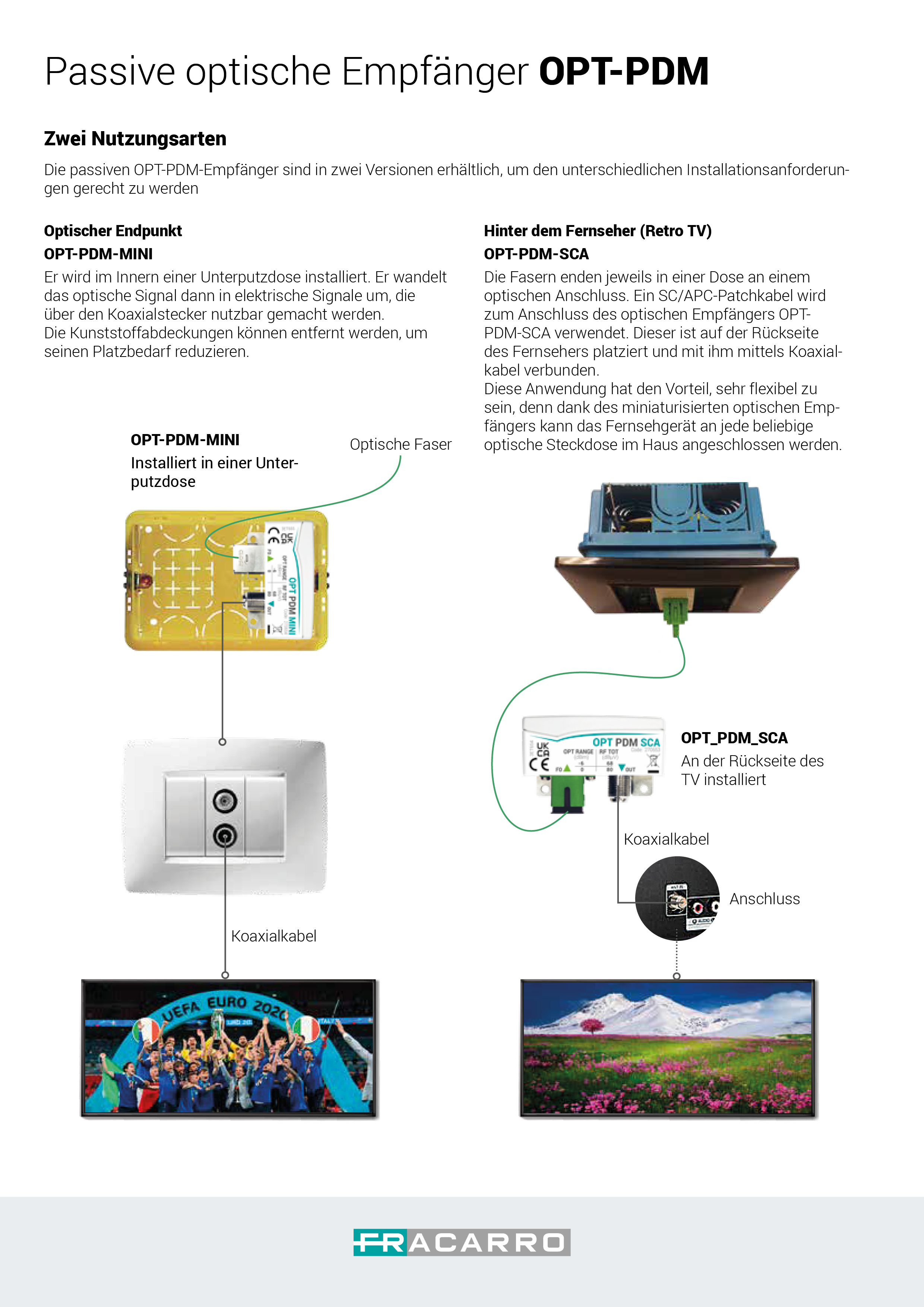

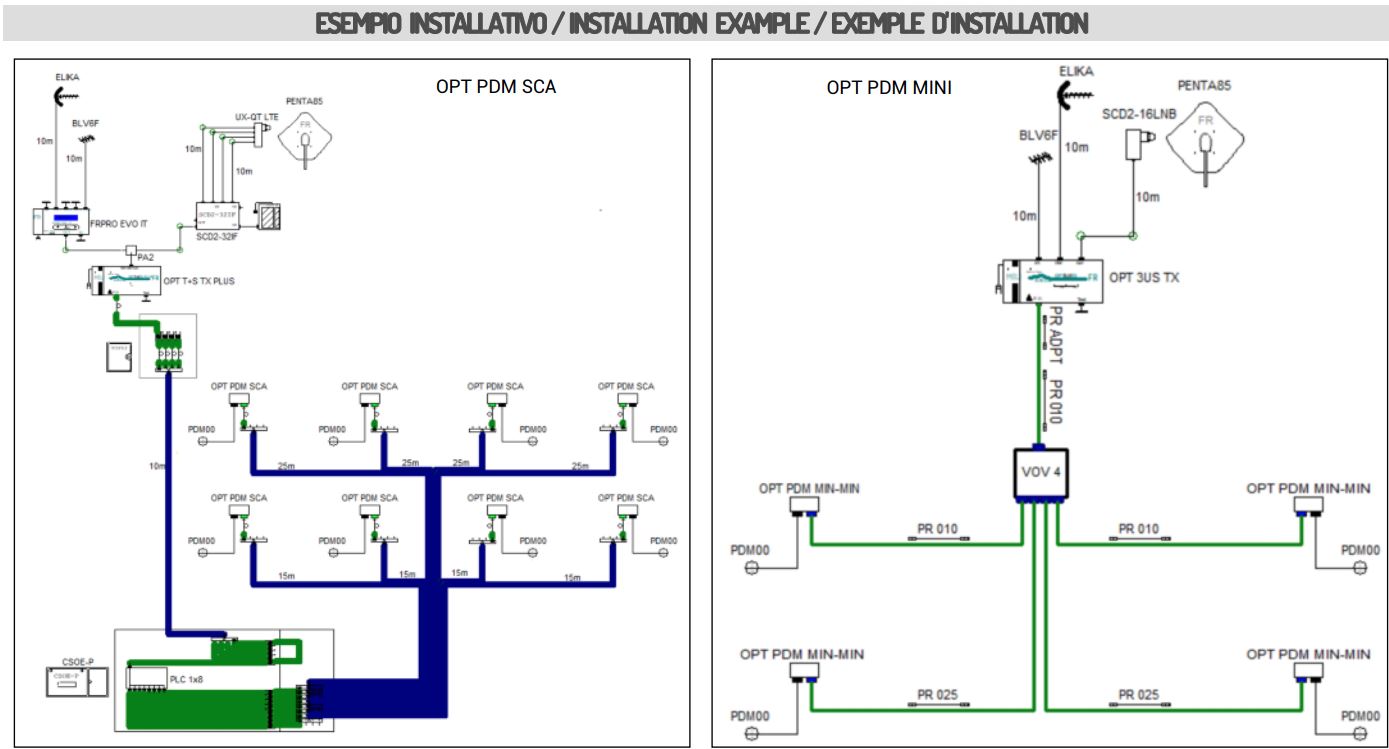

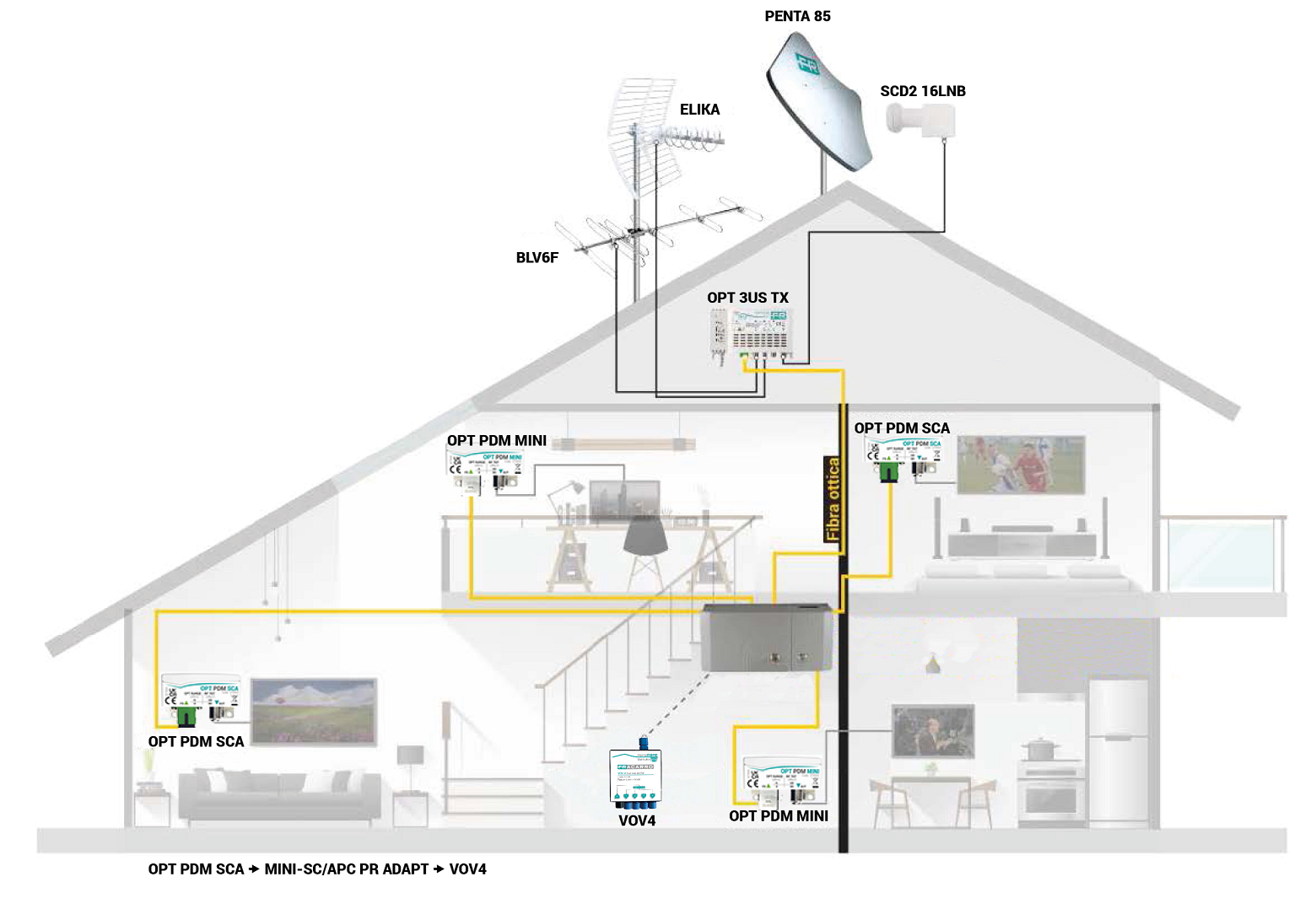

Die exklusive Produktreihe der miniaturisierten optischen OPT-PDM-Empfänger nutzt das Potenzial der passiven optischen FTTH-Infrastruktur, um ein TV-SAT (IF-IF)-Verteilersystem selbst in kleinen und mittelgroßen Wohnanlagen zu schaffen.

Die optischen Empfänger sind vollständig passiv und benötigen keine Energie. Die einzige Lichtkomponente, die am Ausgang des optischen OPT-MBJ-Senders verfügbar ist und durch die Glasfaser transportiert wird, reicht aus, um die optischen Empfänger zum Laufen zu bringen und das korrekte HF-Signal in höchster Qualität am koaxialen Ausgangsanschluss für den Anschluss an die Fernsehgeräte oder Satempfänger zu erhalten.

Technische Daten

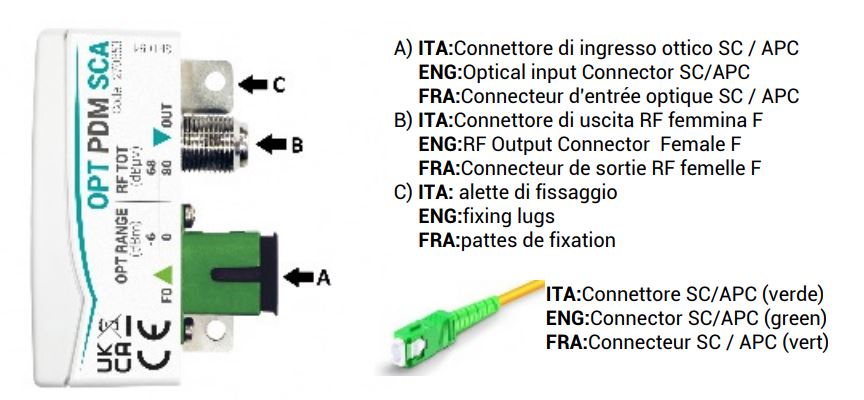

• SC/APC Standard-Stecker
• OPT-PDM-Empfänger benötigen keine Stromversorgung und das am Eingang empfangene optische Signal reicht aus, um das HF-Signal am Ausgang in höchster Qualität wiederzugeben
• doppelter Betriebsmodus: die Empfänger können in den Unterputzdosen oder im „Retro TV“-Modus verwendet werden
• abnehmbare Schutzhülle.
• verwaltetes Frequenzband: 88-2350MHz.
• optischer Betriebsbereich (typisch): 0 bis -6dBm
• optisches Betriebsfenster 1270-1610nm.

-----------

The exclusive range of OPT-PDM miniaturized optical receivers exploits the potential offered by the FTTH passive optical infrastructure to create a TV-SAT (IF-IF) distribution system even in small and medium-sized residential systems.

The optical receivers are completely passive and no power is required. The only light component available at the output of the OPT-MBJ optical transmitter and transported by the optical fiber is sufficient to make the optical receivers work and to have the correct RF signal at the highest quality on the coaxial output connector to be connected to the TVs or decoders sat.

SC/APC standard connector
OPT-PDM receivers do not need power supply and the optical signal received at the input is sufficient to be able to return the RF signal at the output with the highest quality
Double operating mode: the receivers can be used inside the flush-mounting boxes or in the "Retro TV" mode
Removable protective shell.
Frequency band managed: 88-2350MHz.
Optical Operating Range (typical): 0 to -6dBm
Operating optical window 1270-1610nm

Technical chars

SC/APC standard connector
OPT-PDM receivers do not need power supply and the optical signal received at the input is sufficient to be able to return the RF signal at the output with the highest quality
Double operating mode: the receivers can be used inside the flush-mounting boxes or in the "Retro TV" mode
Removable protective shell.
Frequency band managed: 88-2350MHz.
Optical Operating Range (typical): 0 to -6dBm
Operating optical window 1270-1610nm

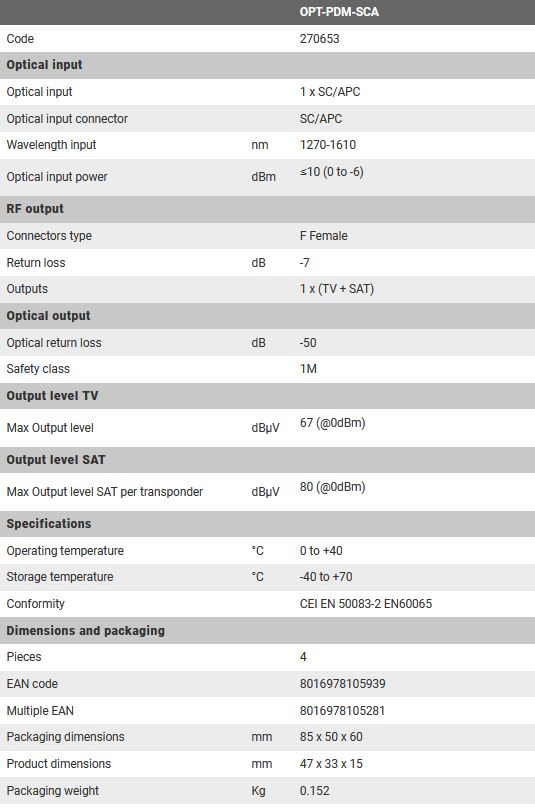

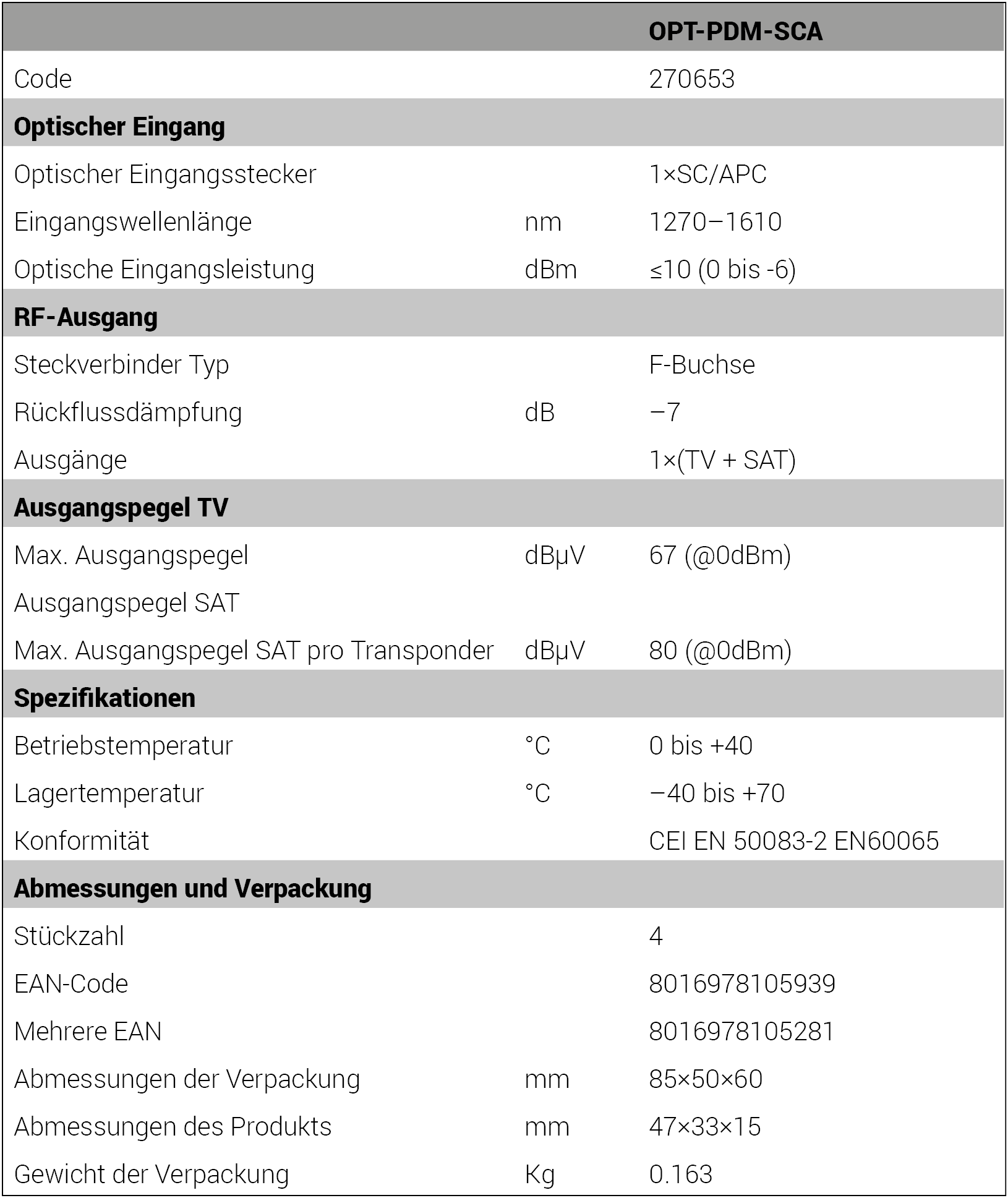

OPT-PDM-SCA
Code 270653
Optical input
Optical input 1 x SC/APC
Optical input connector SC/APC
Wavelength input nm 1270-1610
Optical input power dBm

≤10 (0 to -6)
RF output
Connectors type F Female
Return loss dB -7
Outputs 1 x (TV + SAT)
Optical output
Optical return loss dB -50
Safety class 1M
Output level TV
Max Output level dBµV

67 (@0dBm)
Output level SAT
Max Output level SAT per transponder dBµV

80 (@0dBm)
Specifications
Operating temperature °C 0 to +40
Storage temperature °C -40 to +70

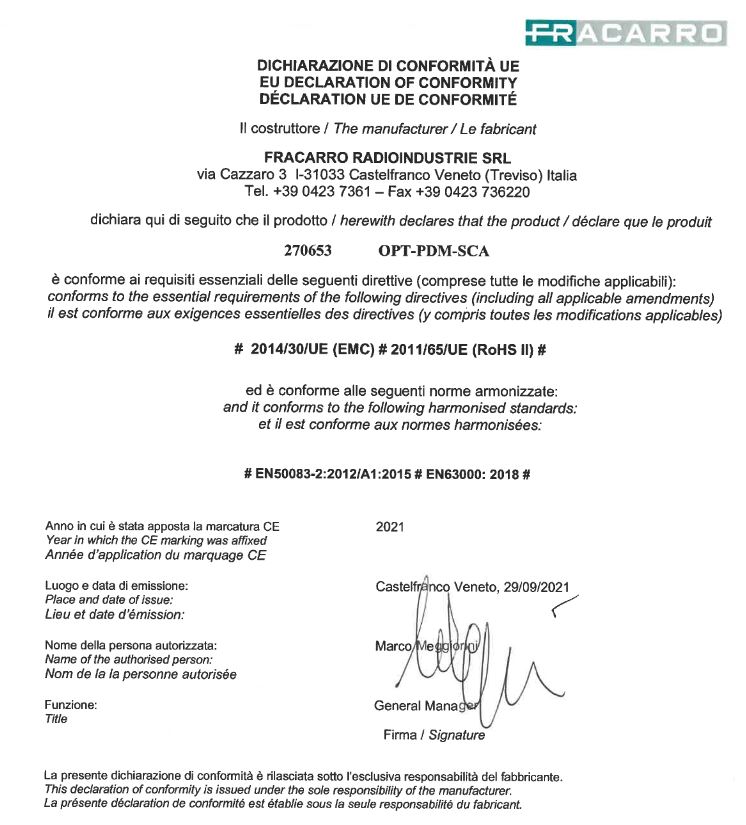

Conformity CEI EN 50083-2 EN60065
Dimensions and packaging
Pieces 4
EAN code 8016978105939
Multiple EAN 8016978105281
Packaging dimensions mm 85 x 50 x 60
Product dimensions mm 47 x 33 x 15
Packaging weight Kg 0.152

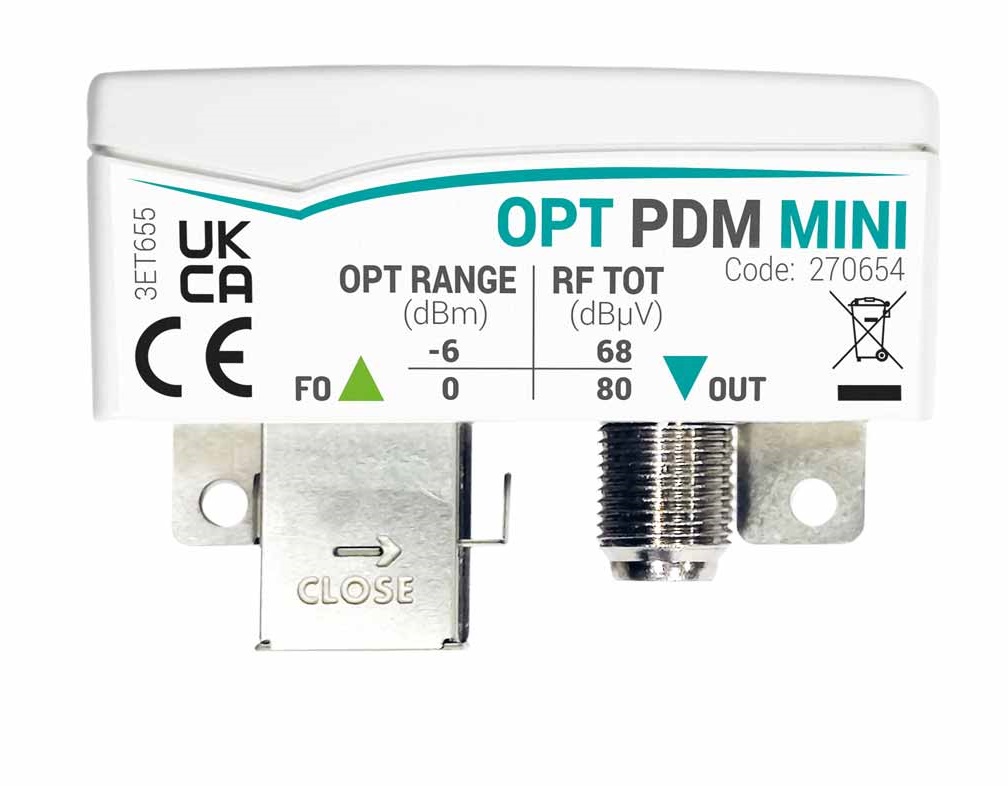

Fracarro OPT-PDM-MINI optischer Empfänger/Receiver (MINI/LC Anschluss)
Shoplink

Die exklusive Produktreihe der miniaturisierten optischen OPT-PDM-Empfänger nutzt das Potenzial der passiven optischen FTTH-Infrastruktur, um ein TV-SAT (IF-IF)-Verteilersystem selbst in kleinen und mittelgroßen Wohnanlagen zu schaffen.

Die optischen Empfänger sind vollständig passiv und benötigen keine Energie. Die einzige Lichtkomponente, die am Ausgang des optischen OPT-MBJ-Senders verfügbar ist und durch die Glasfaser transportiert wird, reicht aus, um die optischen Empfänger zum Laufen zu bringen und das korrekte HF-Signal in höchster Qualität am koaxialen Ausgangsanschluss für den Anschluss an die Fernsehgeräte oder Satempfänger zu erhalten.

Technische Daten

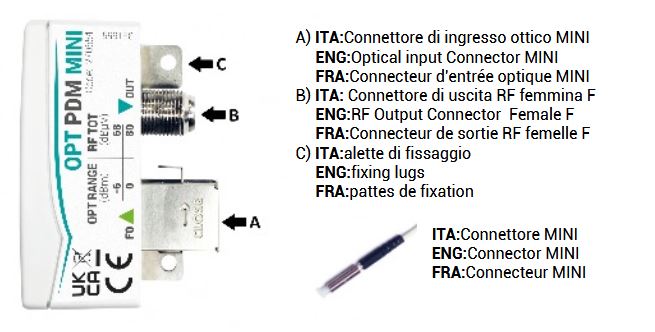

• Standard MINI (LC) Schnellanschlüsse
• OPT-PDM-Empfänger benötigen keine Stromversorgung und das am Eingang empfangene optische Signal reicht aus, um das HF-Signal am Ausgang in höchster Qualität wiederzugeben
• doppelter Betriebsmodus: die Empfänger können in den Unterputzdosen oder im „Retro TV“-Modus verwendet werden
• abnehmbare Schutzhülle.
• verwaltetes Frequenzband: 88-2350MHz.
• optischer Betriebsbereich (typisch): 0 bis -6dBm
• optisches Betriebsfenster 1270-1610nm.

----------

The exclusive range of OPT-PDM miniaturized optical receivers exploits the potential offered by the FTTH passive optical infrastructure to create a TV-SAT (IF-IF) distribution system even in small and medium-sized residential systems.

The optical receivers are completely passive and no power is required. The only light component available at the output of the OPT-MBJ optical transmitter and transported by the optical fiber is sufficient to make the optical receivers work and to have the correct RF signal at the highest quality on the coaxial output connector to be connected to the TVs or decoders sat.


Technical Chars

Standard MINI (LC) quick connectors
OPT-PDM receivers do not need power supply and the optical signal received at the input is sufficient to be able to return the RF signal at the output with the highest quality
Double operating mode: the receivers can be used inside the flush-mounting boxes or in the "Retro TV" mode
Removable protective shell.
Frequency band managed: 88-2350MHz.
Optical Operating Range (typical): 0 to -6dBm
Operating optical window 1270-1610nm

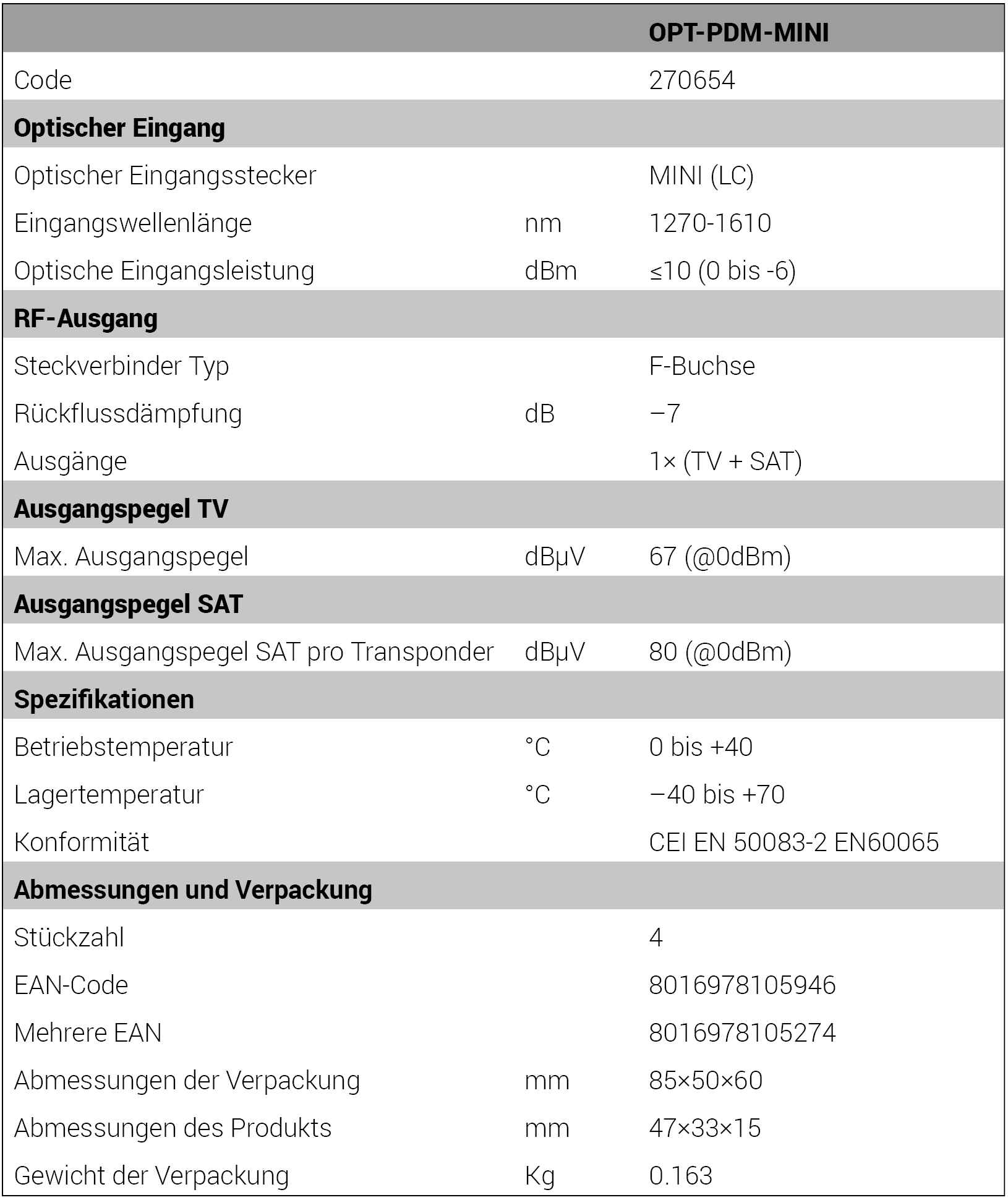

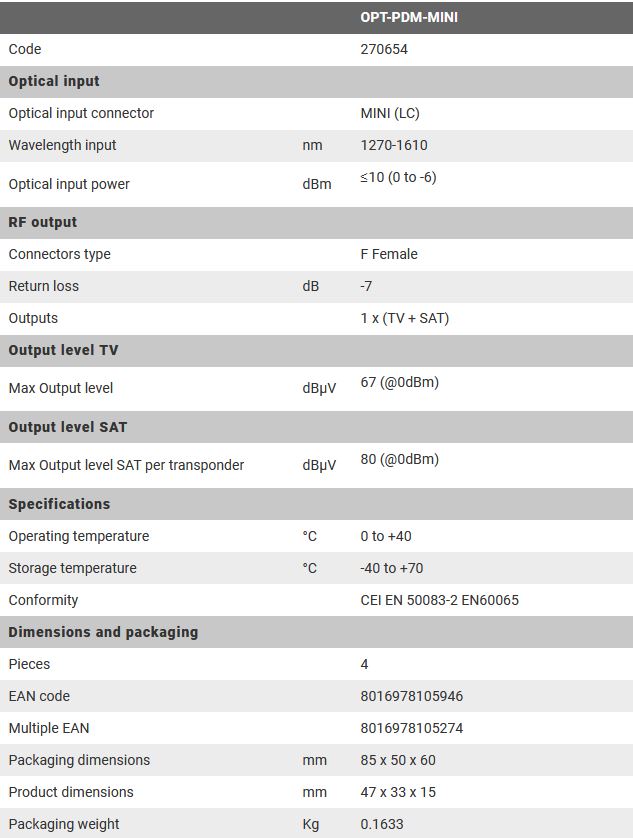

OPT-PDM-MINI
Code 270654
Optical input
Optical input connector MINI (LC)
Wavelength input nm 1270-1610
Optical input power dBm

≤10 (0 to -6)
RF output
Connectors type F Female
Return loss dB -7
Outputs 1 x (TV + SAT)
Output level TV
Max Output level dBµV

67 (@0dBm)
Output level SAT
Max Output level SAT per transponder dBµV

80 (@0dBm)
Specifications
Operating temperature °C 0 to +40
Storage temperature °C -40 to +70

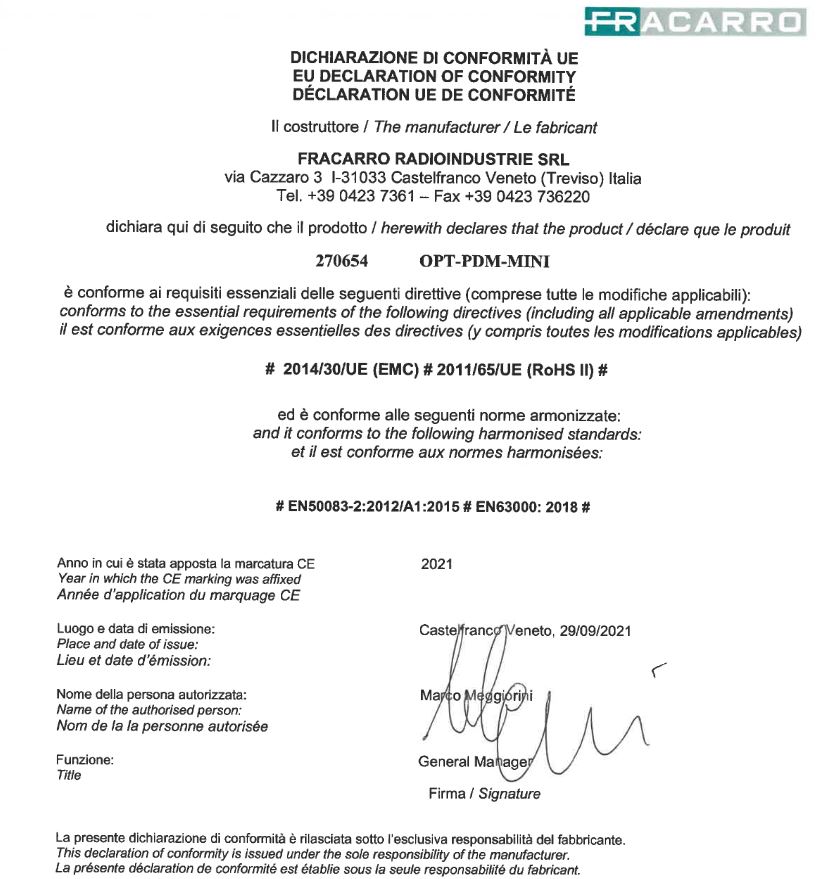

Conformity CEI EN 50083-2 EN60065
Dimensions and packaging
Pieces 4
EAN code 8016978105946
Multiple EAN 8016978105274
Packaging dimensions mm 85 x 50 x 60
Product dimensions mm 47 x 33 x 15
Packaging weight Kg 0.1633
