Emailanfrage ins Forum aufgenommen
-----------------------------------------

Sehr geehrter Herr Uhde,

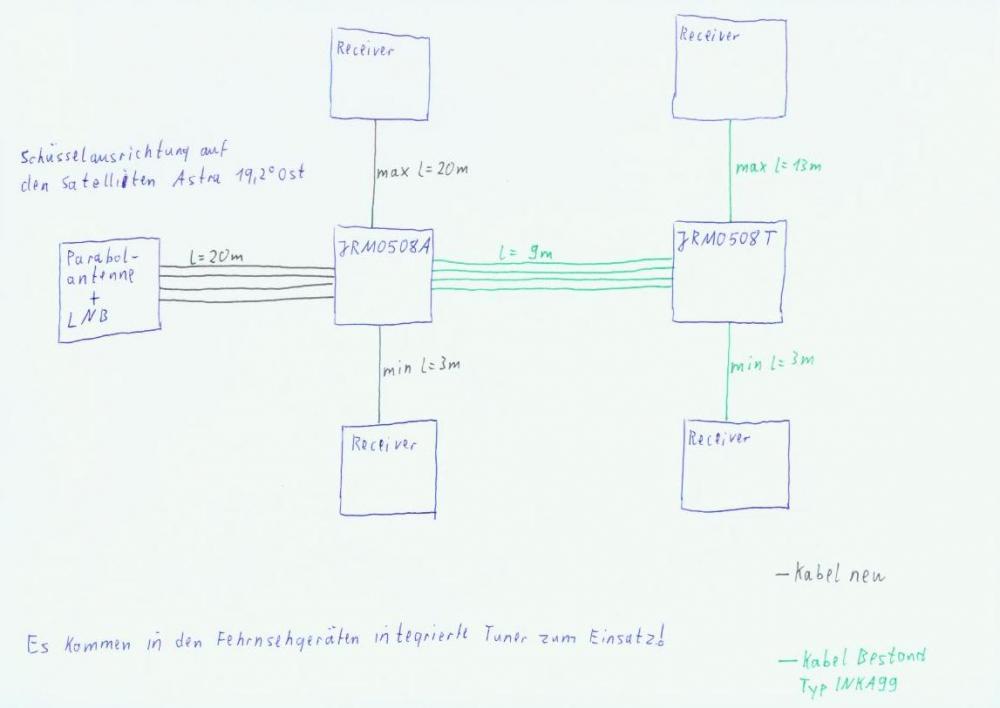

wie schon telefonisch besprochen möchte ich gerne eine Satellitenanlage installieren. Die Schüssel soll nur auf den Astra 19,2° Ost Satellit ausgerichtet werden. Die Parabolantenne soll neben dem Haus an einem Mast, den ich im Boden einzementieren werde, befestigt werden. Beim einem Teil des Hauses wurde schon Koaxialkabel vom Typ „Inka 99“ vom Hersteller Interkabel verlegt. Datenblatt des Kabeltyps ist beigefügt. Datenblatt der verwendeten Antennensteckdosen „ORS 03“ ist ebenfalls beigefügt. Ich würde gerne unter anderen die von Ihnen angebotenen Multischalter ohne Stromversorgung (siehe Stückliste) einsetzen. Den Aufbau der Satellitenanlage incl. Kabellängen habe ich skizziert. Ist mit diesen Kabellängen die Anlagenfunktion gewährleitet? Können Sie bitte prüfen, ob mit den aufgeführten Komponenten ein guter Empfang gewährleistet ist und ggf. Verbesserungsvorschläge nennen. Ich lege bei der Satellitenanlage viel Wert auf einen guten Empfang und Qualität.

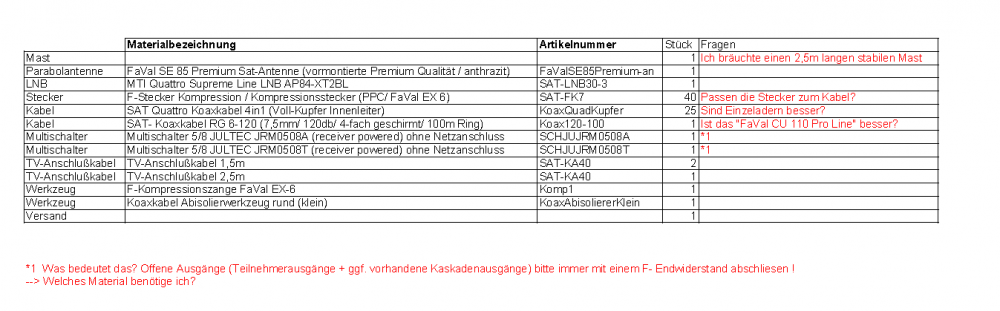

Da ich für Satellitenanlagen kein Fachmann bin, habe ich meine offenen Fragen direkt in die Stückliste geschrieben. Ich werde mich am Montag Nachmittag bei Ihnen melden.

Für evtl. Rückfragen erreichen Sie mich unter 01512xxxxxxx.

Mit freundlichen Grüßen

Christoph W

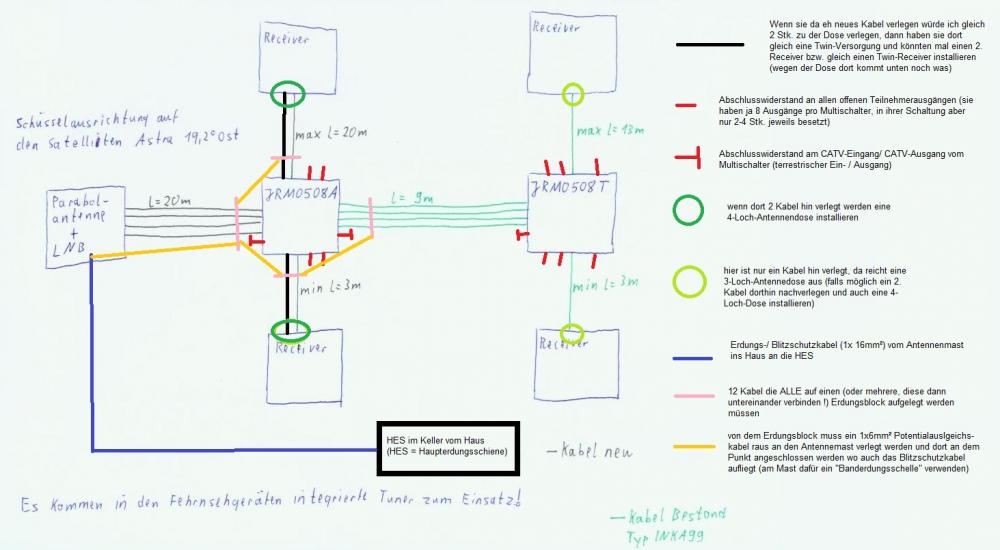

Ich habe ihre Anfrage mal ins Forum aufgenommen, es waren viele Sachen zu erklären und dafür musste ich aufwendig eine Zeichnung anfertigen.

Die ersten Erklärungen habe ich mal in die Zeichnung rein geschrieben, bitte lesen sie das mal alles vorab durch.

Zu ihren anderen Fragen hier noch mehr:
1. Antennenmast (Standard-Antennenmast) gibt es max. in 2m Ausführung. Weiterhin können wir keine Masten versenden, da würde der Versand mehr kosten als der gesamte Mast wert ist
2. haben sie die falschen Anschlusskabel aufgeschrieben, die sind für Kabelfernsehen (mit Koax-Stecker + Koax-Buchse), sie benötigen "F-Anschlusskabel"
3. das "120db Koaxkabel" bitte nicht nehmen, das ist ein "StaCu-Kabel" ("Stahl-Kupfer") und kein reines Kupferkabel ! Der Preisunterschied ist schon gerechtfertigt. Auch ist das "Einzeladerkabel" (wie sie es nennen ) besser als das Quad-Kabel (wobei das auch nicht schlecht ist ! Das haben wir als "Voll-Kupfer-Quattro-Kabel" neu im Angebot)
4. die Stecker passen dazu
5. als LNB empfehle ich das "Inverto Black Premium Quattro LNB"
6. die F-Stecker reichen nicht aus, durch die Notwendigkeit des Blitzschutzes + Potentialausgleiches bei ihrem Vorhaben werden das viel mehr werden. Wenn sie den Twin-Anschluss wie vorgeschlagen 2x vornehmen müssten es mind. 46 Stecker sein.
7. die Kabellängen sind kein Problem, ihre Kabel (und auch die Dose) sind OK !
8. müssen die Kabel am 2. Multischalter (ankommend und abgehend) auch über einen Erdungsblock geführt werden und dieser ebenfalls mit einem 6mm² Potentialausgleichskabel angeschlossen werden (an den Erdungsblock des ersten Multischalters)... da sehe ich aber ihr Problem da dort die Kabel ja bereits als "verlegt" markiert sind ! Ist das ein extra Haus oder ist das im gleichen Haus wie der erste Multischalter ? Wenn das ein extra Haus ist dann hätten wir noch zusätzlich das Problem der "hausübergreifenden Installation" wo ein normgerechter Potentialausgleich nur sehr schwer durchführbar wäre
9. Banderdungsschelle für den Mast draußen (um dort die Erdungskabel anzuschließen) + das Erdungs-/ Blitzschutzkabel (1x16mm²)

Nach zwischenzeitigem Anruf hat sich herausgestellt das mehr Ausgänge an den Multischaltern belegt sein werden, daher werden dann weniger "DC-entkoppelte F-Abschlusswiderstände" benötigt. Weiterhin liegt zusätzlich zu den 4 Koaxkabeln zwischen den beiden Multischaltern noch ein 1x16mm² Kabel, daher werde ich die Zeichnung oben nochmal anpassen für die 100% DIN-konforme Erstellung des PA´s ..... vorher was das so eine "Sache" da ja das nachverlegen von Kabeln, vor allem zwischen den Schaltern, nicht möglich war und somit auch das PA-Kabel natürlich flach gefallen wäre... jetzt ist das ja aber Gott sei dank da !
