Global Invacom OTx-Kit 1310 / 1550 - Ersatz für optische LNBs (mit Breitband-LNB inclusive)
Shoplink

Verfügbare Versionen:
OTx-Kit 1310nm
OTX-Kit 1550nm

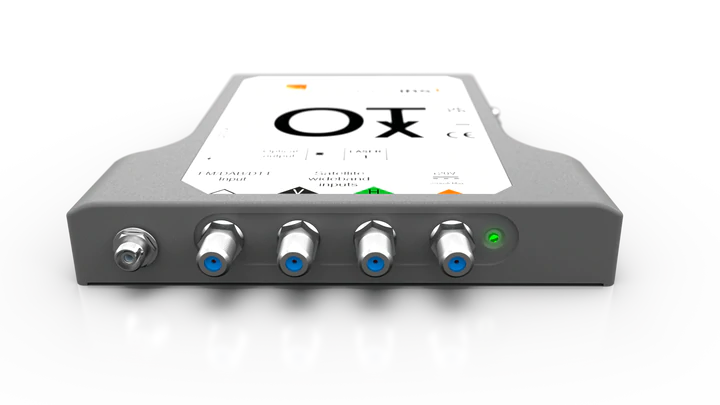

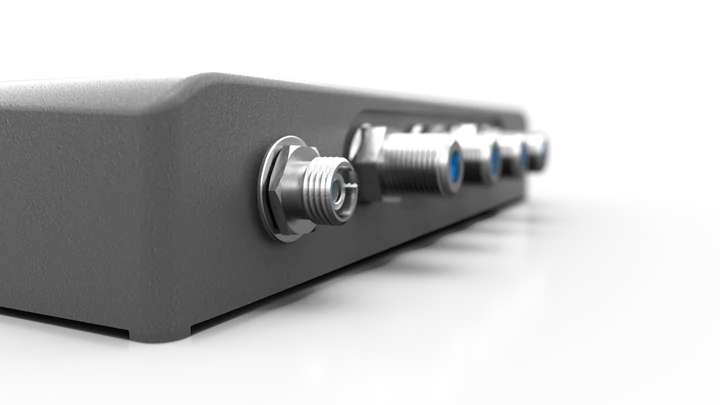

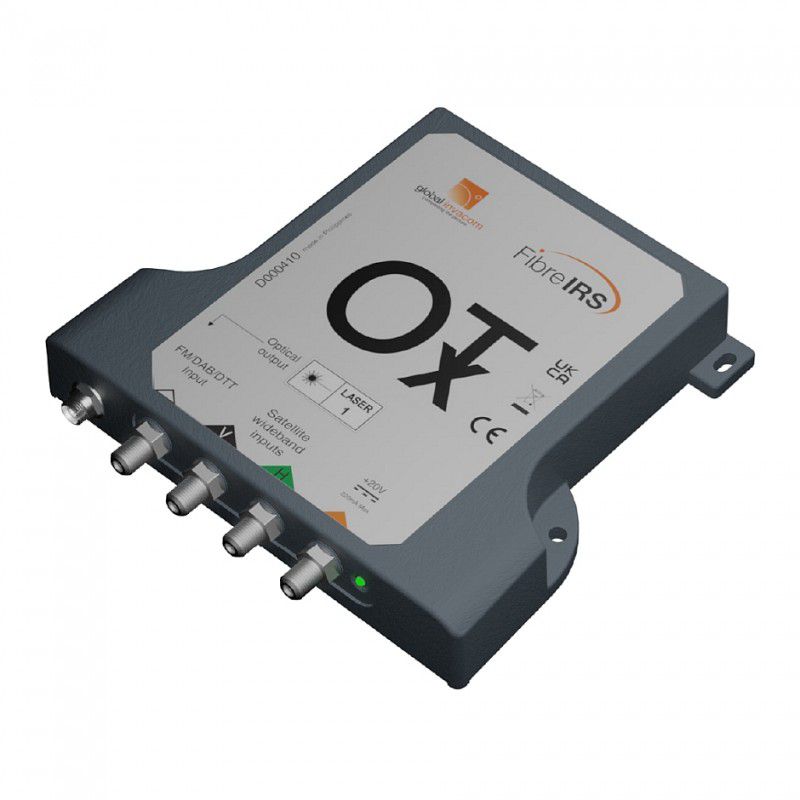

Das Global Invacom OTX KIT 1310 ersetzt das Fibre LNB / Fibre Flange LNB, das ODU 32 KIT und ist voll kompatibel mit den bekannten FC/PC Quattro- und Quad Einheiten MK II und MK III und dem optischen Multischalter SwitchBlade, sowie den kompatiblen Geräten vieler namhafter Hersteller.

ERSATZ für nicht mehr lieferbare optische LNBs

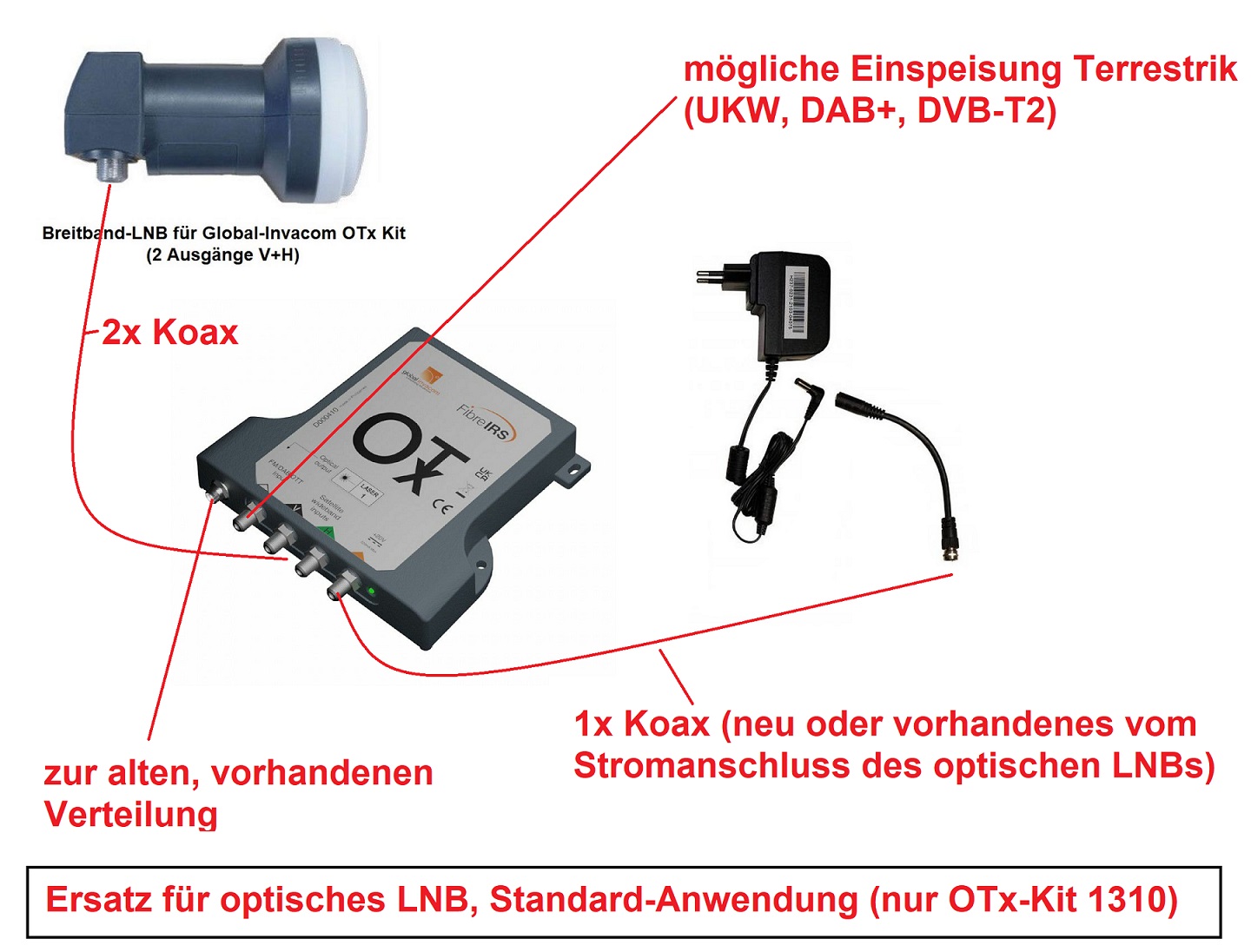

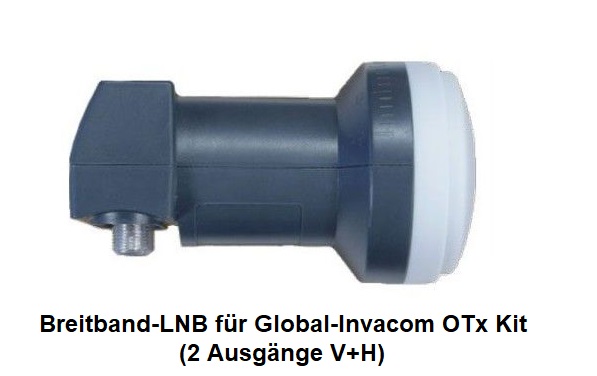

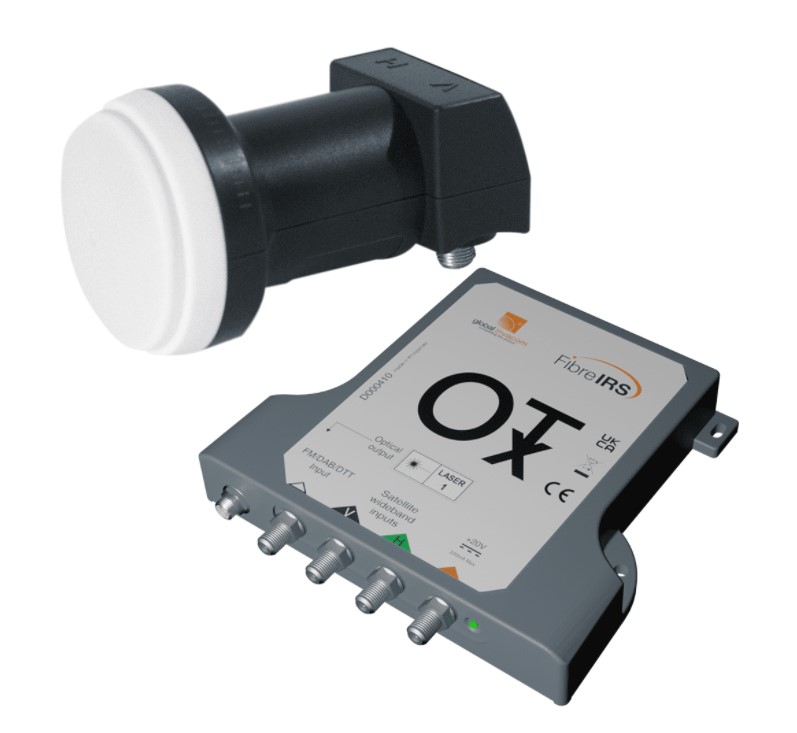

Im Set enthalten ist ein Wideband LNB und die OTx-Kit Einheit mit einer optischen Wellenlänge von 1310nm. Vom Breitband-LNB bis hin zur OTx-Kit Einheit werden 2 Koaxkabel-benötigt (wir empfehlen UV-beständiges Kabel). Auf diesem Weg wird KEINE Stromversorgung extra benötigt, die LNB-Spannungsversorgung erfolgt über das Koaxkabel/über das OTx-Grundgerät.

Bei diesem OTx-Kit werden die von einem 290 MHz Wideband LNB kommenden vier SAT-Ebenen / Frequenzbereiche hintereinander gelegt und im Frequenzbereich von 950 MHz bis 5,45 GHz auf den optischen Ausgang gelegt.

Das OTx-Kit ist kompatibel zu den Abschlusseinheiten diverser anderer Hersteller als nur Global-Invacom (z. B. Triax, Polytron, WISI ...) und den Jultec JOL0102-90A Optik-nach-Koax-Wandlern (Gen1 + Gen2) bzw. Jultec JOS-Einkabelusetzern.
Nicht kompatibel ist das "CLICK"-System von Kathrein oder auch Fracarro, welches eine andere Frequenzumsetzung nutzt und auch zu Systemen mit CWDM-Umsetzung/-System.
Das OTx Kit 1550 ist als Erweiterung für das OTx Kit 1310 für den 2-Satelliten-Empfang angedacht (2. LNB dafür) und/oder ersetzt das "2." LNB bei einem Fibre IRS 2SAT ODU 16 Kit (bei Verwendung in Eingang 1 dieses Systems geht auch das OTx Kit 1310 / Achtung ! Falls eine Terrestrik mit eingespeist wird in das System muss diese über das OTx Kit nach dem Umbau erfolgen).

Im Gegensatz zu den Anwendungen mit den bisherigen optischen LNB ist beim OTx die Einspeisung eines terrestrischen Signals kein Problem.

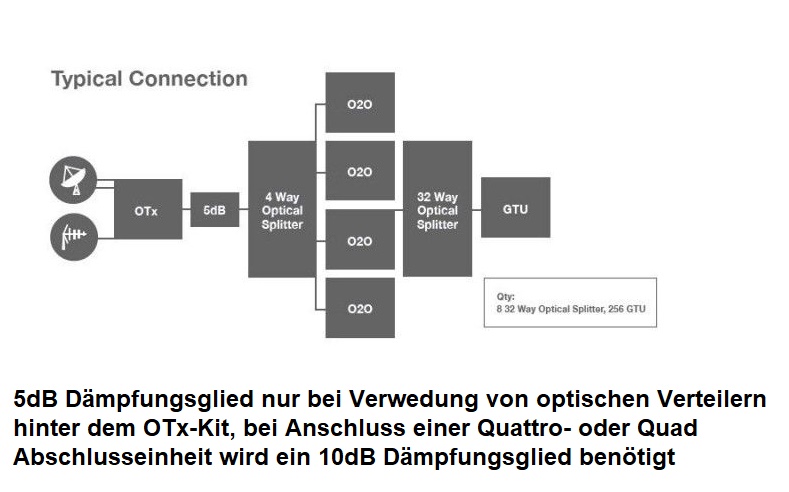

Achtung: Bei "kurzen" Übertragungsstrecken (weniger als 5 Kilometer - das ist kaum zu definieren da die Optik kaum Dämpfung auf den Glasfaser-Kabeln hat) und ohne weitere optische Signalverteilung über z.B. nachgeschaltete optische Verteiler muss ein optisches Dämpfungsglied von 15dB (je nach genauem Einsatz, wird ein optischer Verteiler dahinter eingesetzt z.B. nur 10dB Dämpfungsglied) an den Ausgang vom OTX-System geschaltet/montiert werden da sonst das optische Empfangselement Schaden nehmen kann bzw. auch eine Übersteuerung vom Signal die Signalqualität in den Boden zieht ! WICHTIG !

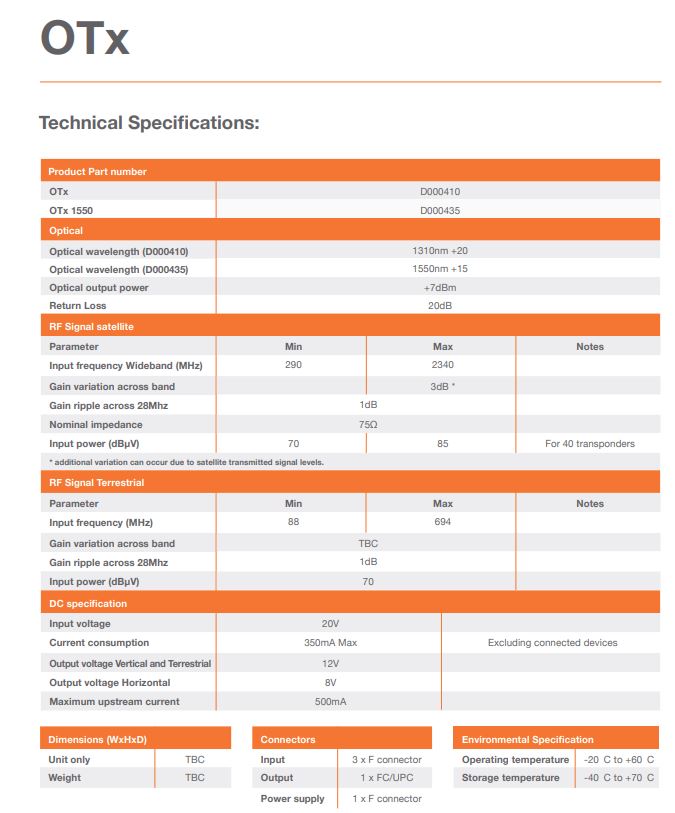

Technische Daten:
OTx-Kit mit optischem FC/PC-Ausgang
Ausgangsfrequenzen:
Vertikal Low: 0,95 - 1,95 GHz
Vertikal High: 1,95 - 3,00 GHz
Horizontal Low: 3,40 - 4,40 GHz
Horizontal High: 4,40 - 5,45 GHz
optische Wellenlänge (OTx1310/1550): 1310nm (+/- 20) / 1550nm (+/- 15)
Optische Ausgangsleistung: +7dBm
Laserklasse 1M
Verstärkung: 70-85dB
Spannungsversorgung: über externes Netzteil
Feedaufnahme (Breitband-LNB): 40mm
Umgebungstemperatur: -20 °C bis + 60 °C

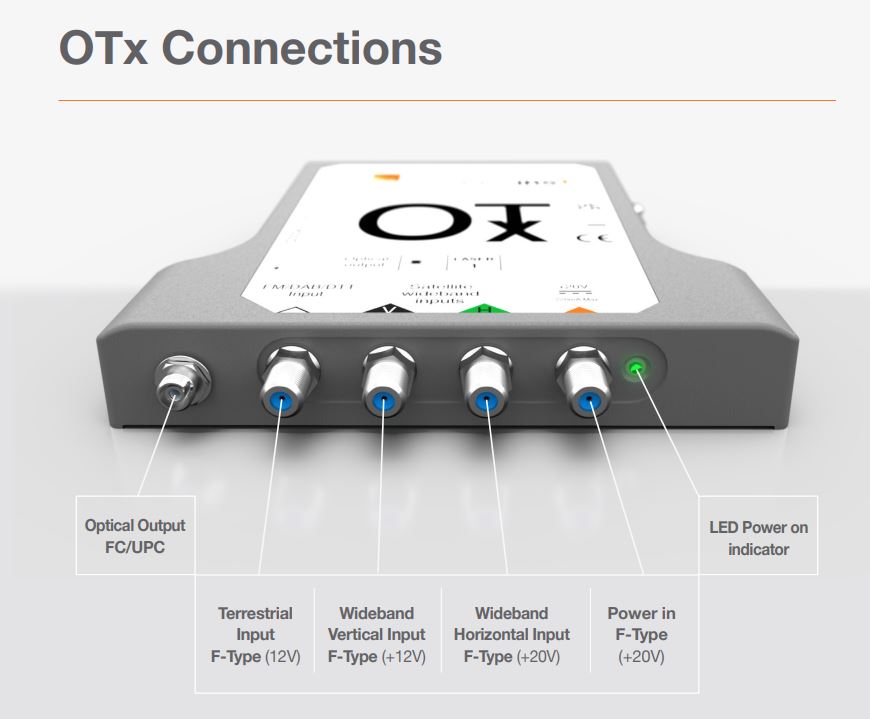

Anschlüsse:
optischer Ausgang: FC/PC
Spannungsversorgung: F-Buchse 20 V, 350 mA + LNB (max. 500 mA) über externes Netzteil (im Lieferumfang)

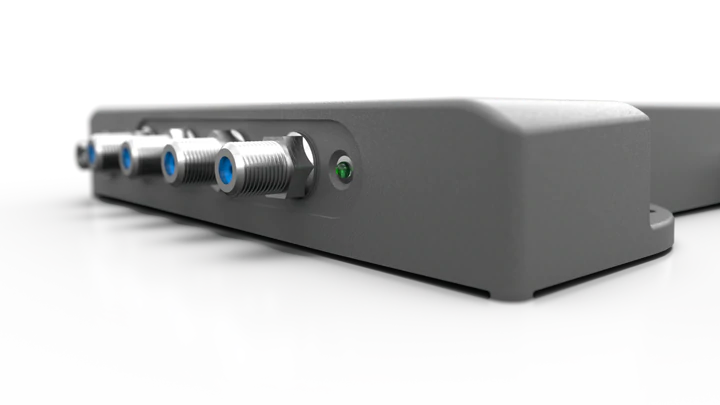

Eingänge: 3x F-Buchse; 2x für 290 MHz Wideband-LNB (290 - 2340 MHz), 1x terrestrisch (88 - 694 MHz)

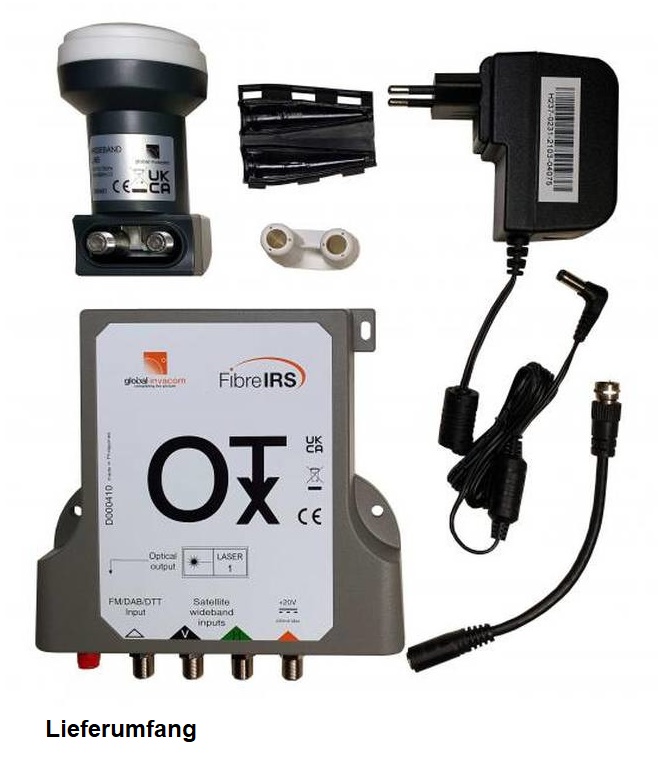

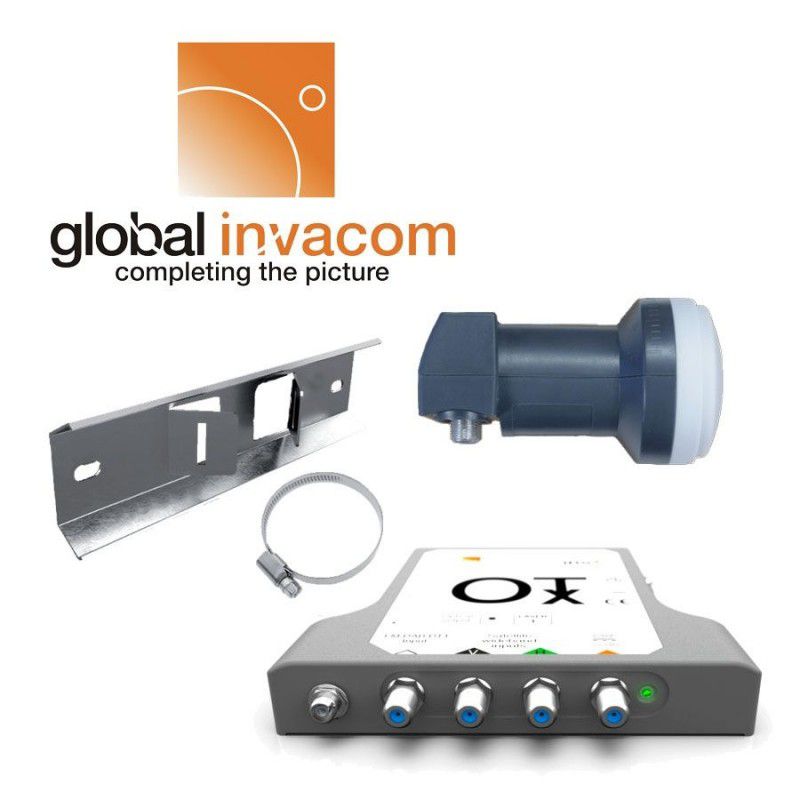

Lieferumfang: GI OTx-Kit Grundeinheit (je nach Bestellung der Version), Wideband-LNB, Netzteil, Stecker-Schutzkappe


Anmerkung: zur Ausrichtung der Antenne kann das Breitband-LNB verwendet werden wenn das Messgerät entsprechend eingestellt ist. Einfach ist aber die Ausrichtung der Antenne über z.B. ein Single-LNB und dann Tausch gegen das Breitband-LNB (100%ige Nachjustierung vom z.B. dem Tilt bzw. de "rein/raus" vom LNB für den Abstand zum Reflektor ist trotzdem immer vorgeschlagen für den 100%igen Empfang).


Hersteller: Global-Invacom
Typ: OTx-Kit 1310nm / 1510nm
SKU: D000410 / D000435
EAN: 5029283012062 / 5029283012079



Ersatz für Global-Invacom optisches LNB 32-/64-fach (EAN 4260110720557 / 4260110722155) + Global-Invacom optisches Flange-LNB (EAN 4260110720847) + Global Invacom ODU 32 Kit (EAN 425023851084) + Triax-Hirschmann TOL 32 optisches LNB (EAN 5702663076105) + Polytron optisches LNB OPM-LNB32 / OPM-LNB64 (EAN 4250238510123 / 4250238511496) + Polytron OPM-LNB 100 Kit/Set (EAN 4250238510840) und alle baugleichen Systeme !

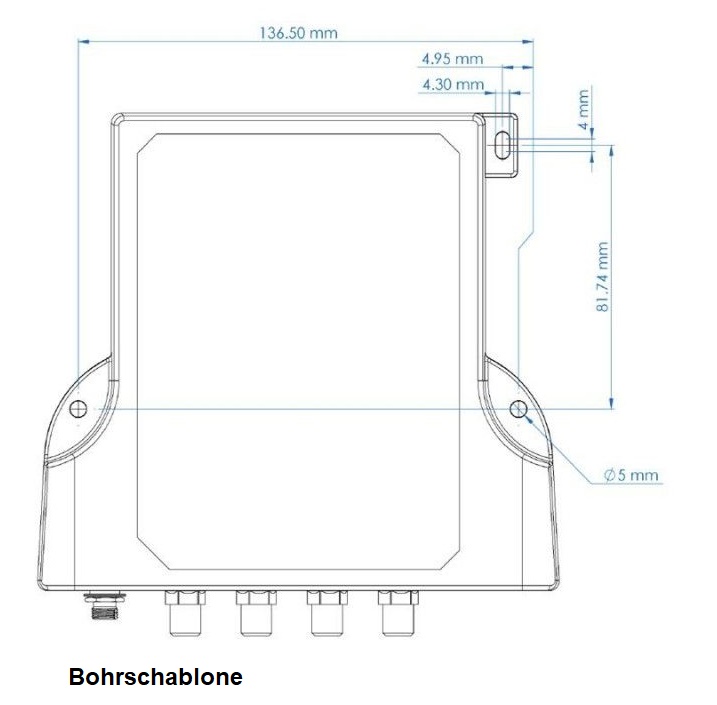

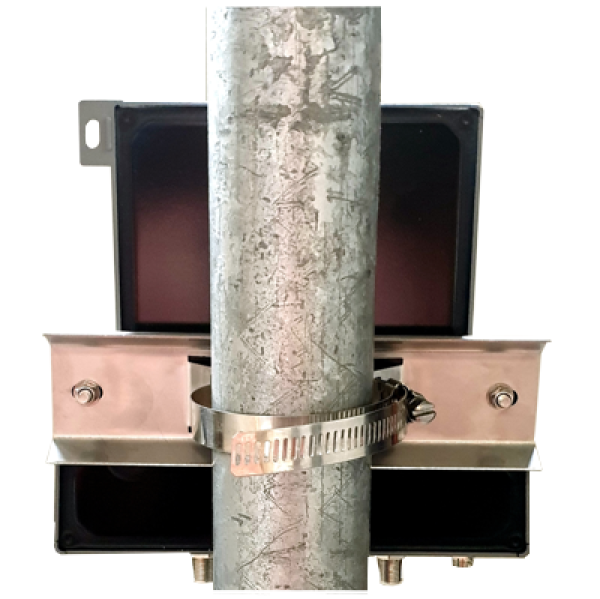

Global Invacom OTx-Kit Masthalterung (optional)
Shoplink

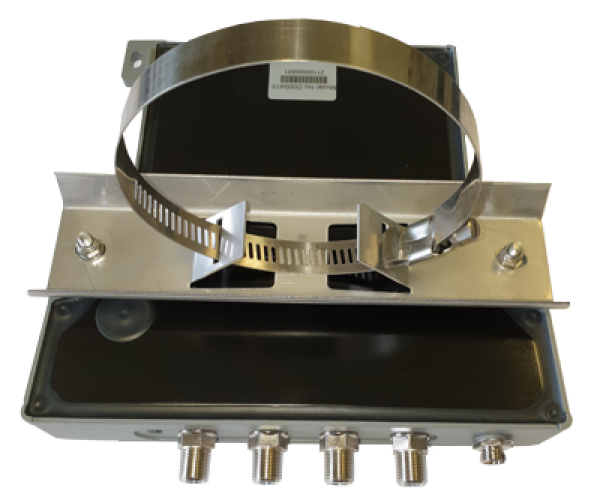

Masthalterung für OTX Kit inklusive Befestigungsschrauben

----

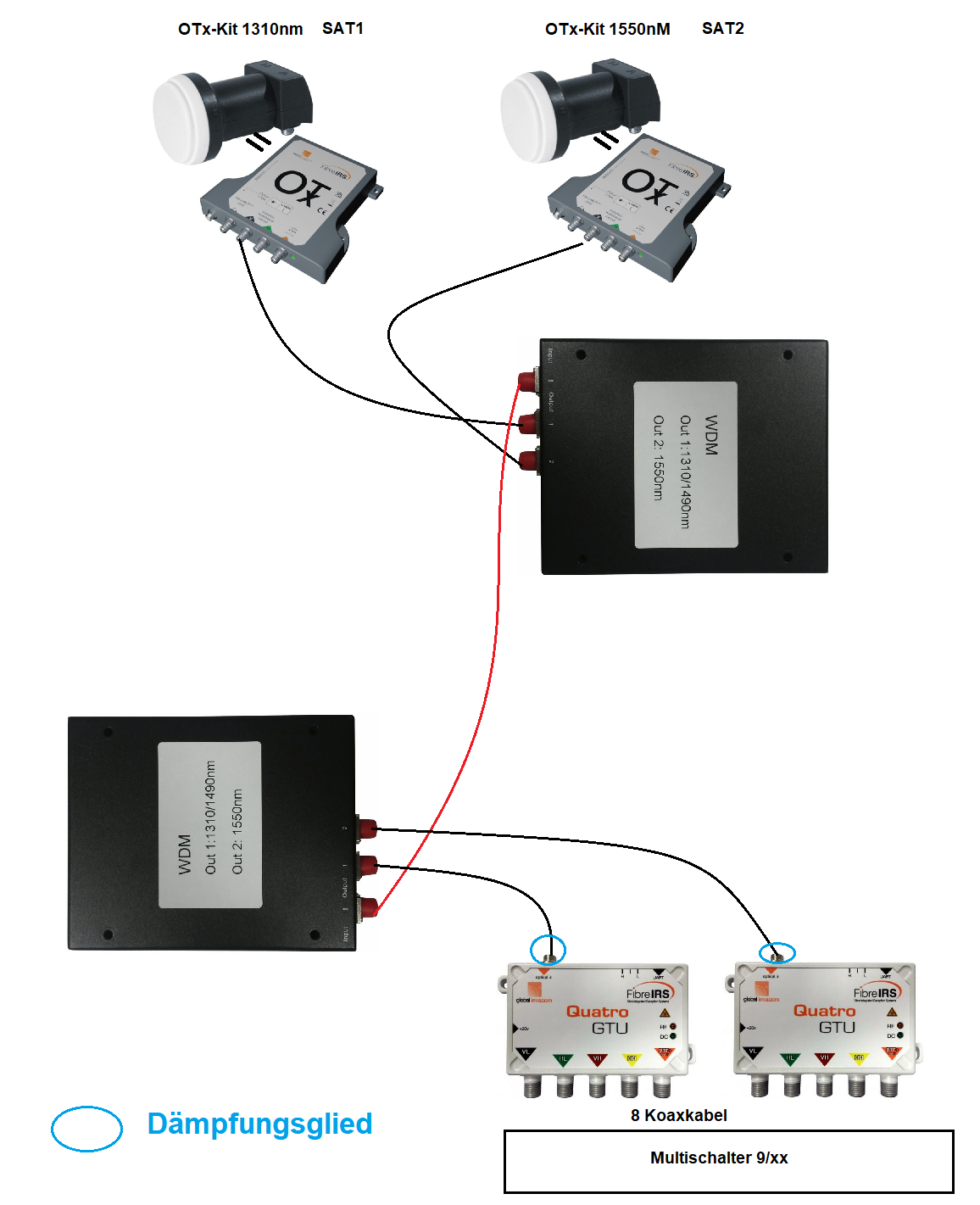

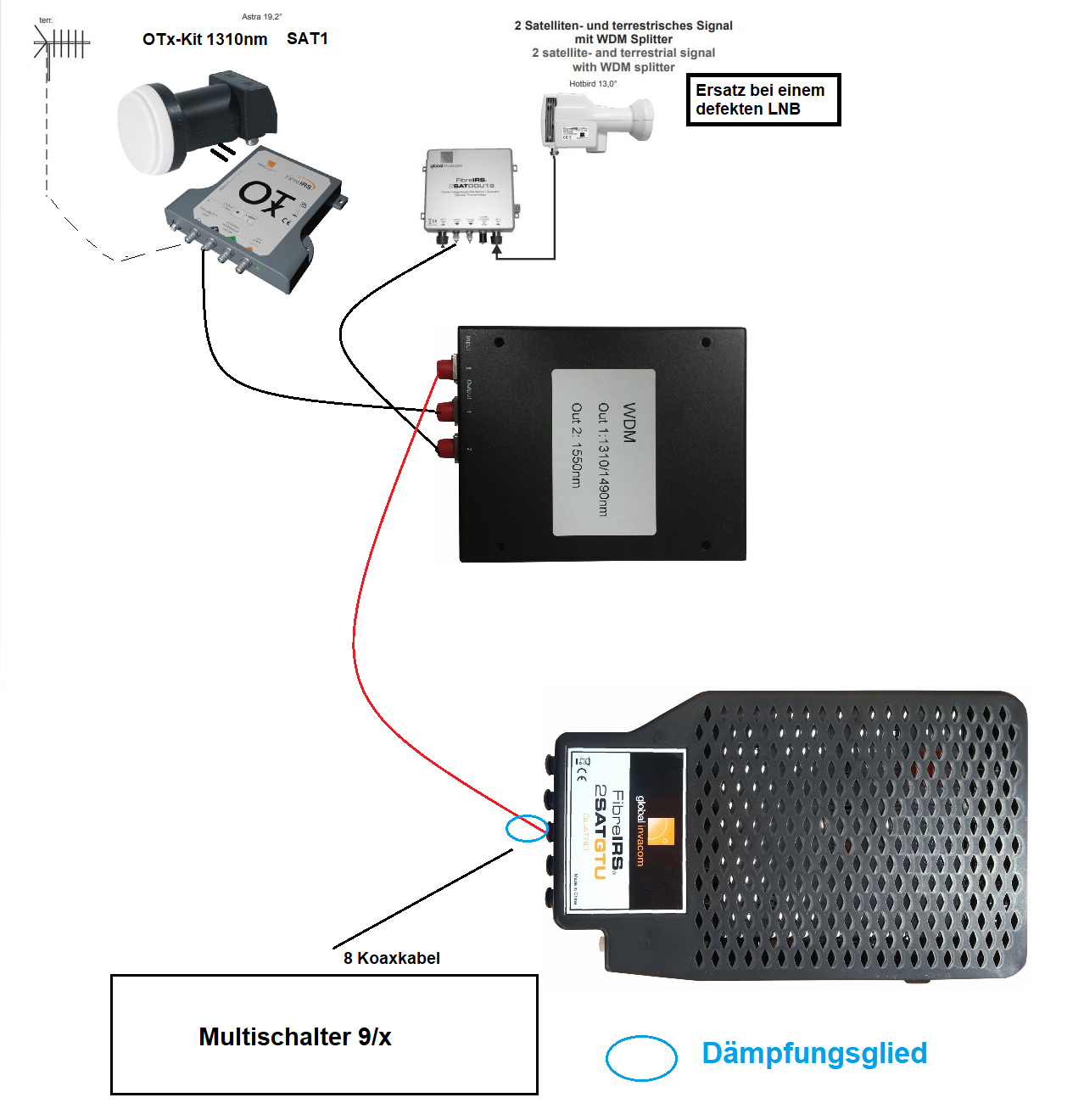

Hier mal 2 kurz gezeichnete Beispiele für den Einsatz von 2x Global-Invacom OTx-Kits für den 2-Satelliten Empfang.
Achtung !!! Es müssen 2 verschiedene OTx-Systeme eingesetzt werden, eines mit 1310nm und eines mit 1550nm (letzteres wird erst ab ca. April 2022 verfügbar sein)


Aus aktuellem Anlass ... Bei den 2-Sat optischen Systemen mit N-Anschluss (z.B. Global Invacom ODU 32 Kit bzw. baugleiche wie Polytron OPM-LNB 100 Kit/Set) ... geht hier ein LNB kaputt gibt es keinen Ersatz mehr, auch das kann man mit dem OTx-Kit erst einmal "fixen" ohne gleich das komplette System auszutauschen zu müssen).

Alternativ kann hier statt dem "FibreIRS 2SATODU" auch wie im Bild zuvor ein 2. WDM-Splitt eingesetzt werden ... dann wären das auch wie zuvor möglich über 2x optsiche Quattro-Umsetzeinheit.

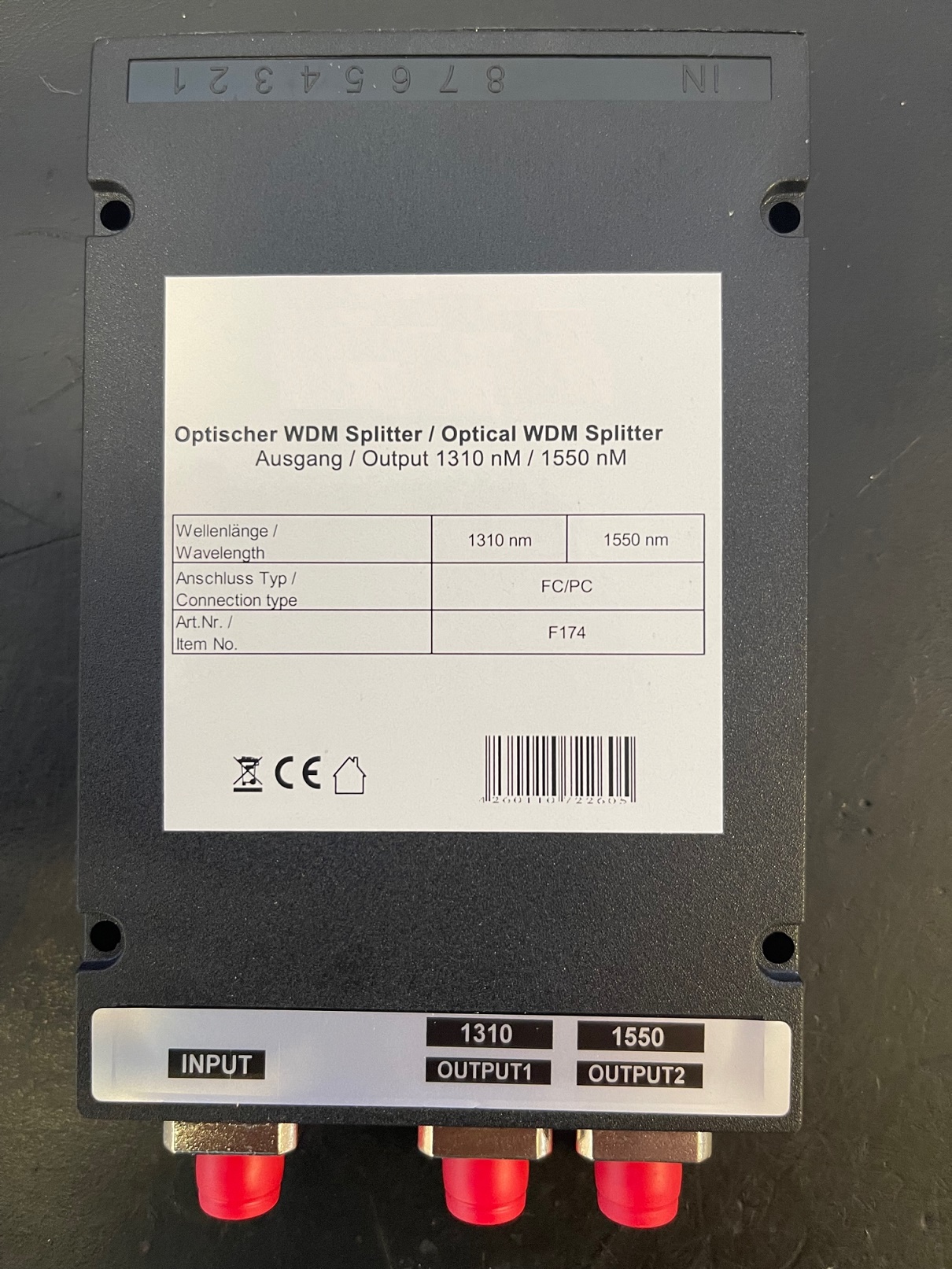

Global Invacom WDM-Splitter (F174) zur Zusammenführung oder Trennung von 2 Wellenlängen Optik (1310-1490 + 1550nm)
Shoplink

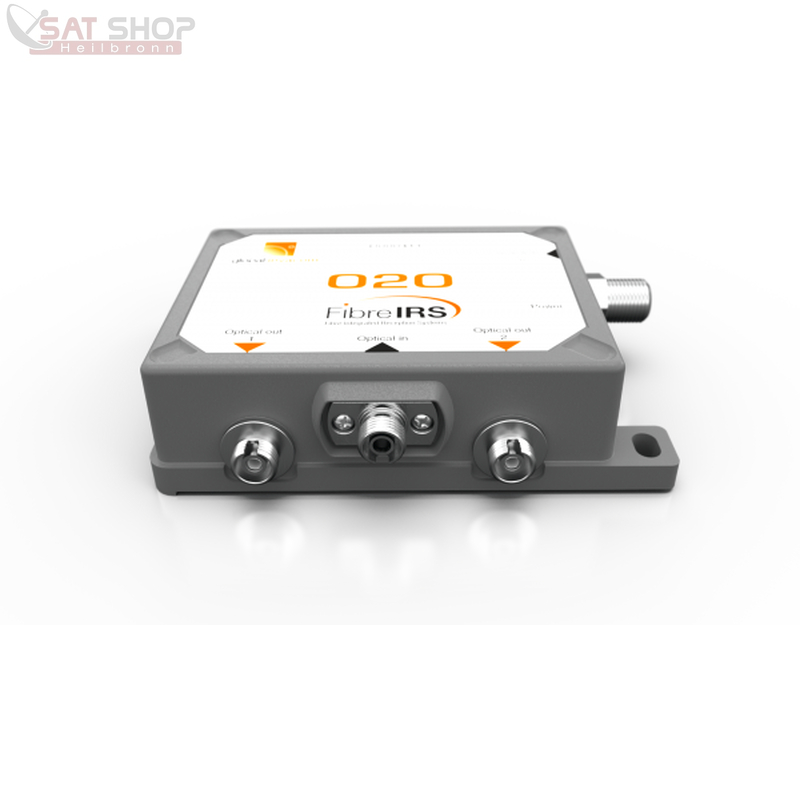

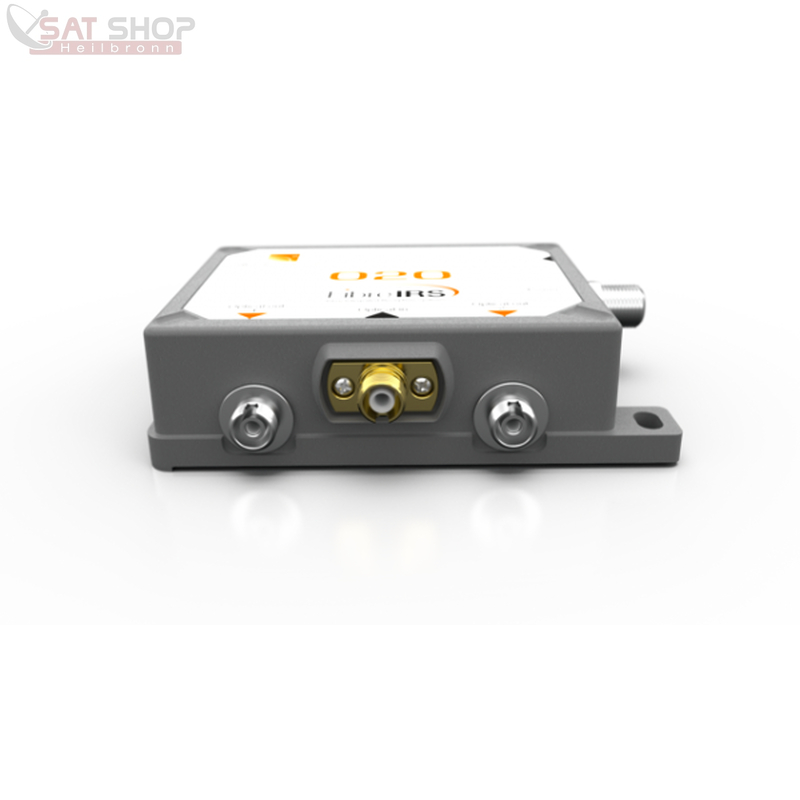

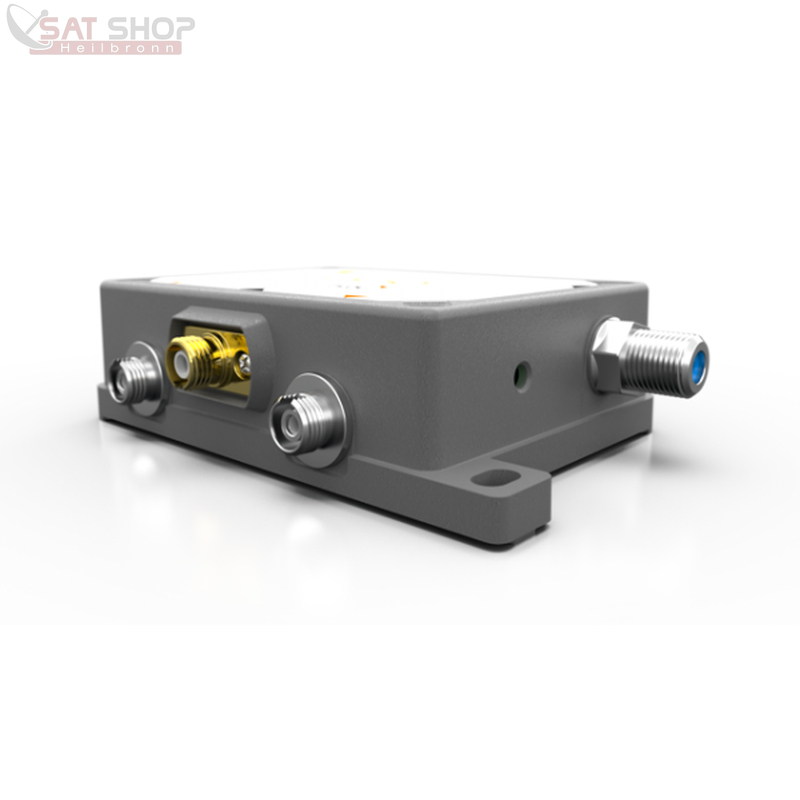

Global Invacom O2O Optical Converter (optisches Fibre LNB Umsetzer -Erweiterung für OTx-Kit)
Shoplink

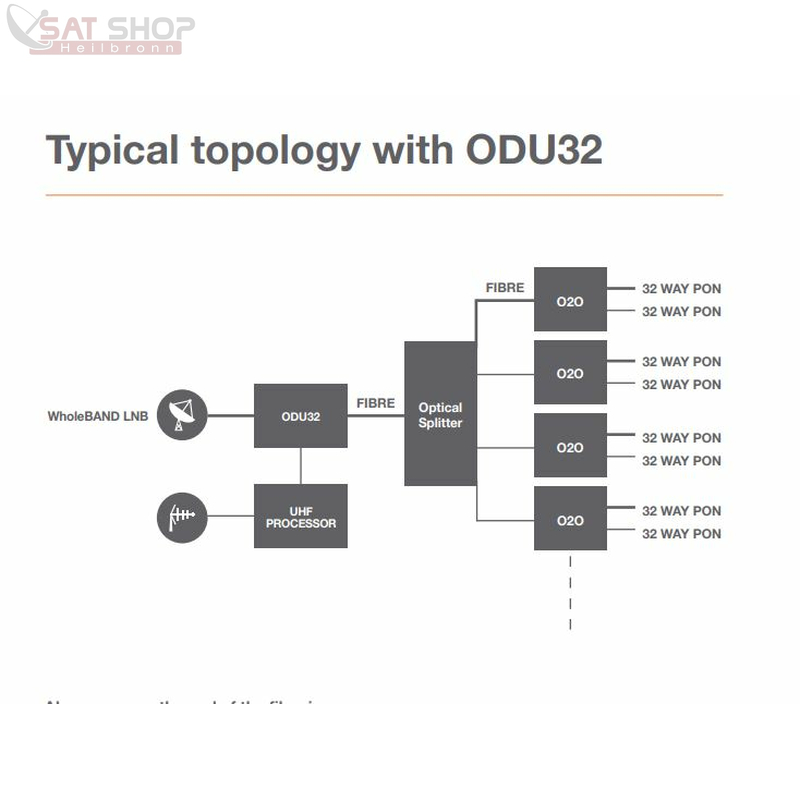

Der O2O ersetzt den O2E und den ODU32 und kombiniert zwei Funktionen in einer Einheit. Es empfängt ein optisches Signal und hat zwei optische Signale, die das Signal für die Erweiterung des FibreIRS-Systems (z.B. OTx-Kit Systeme) wieder auf seine ursprüngliche Leistung regenerieren (aktiver Verstärker, an beiden Ausgängen des O2O stehen wieder +7 dbm zur Verfügung).
Es ist vollständig kompatibel mit allen aktuellen FibreIRS-Kopfstellengeräten (1310nm) und für zukünftige Kompatibilität ausgelegt.

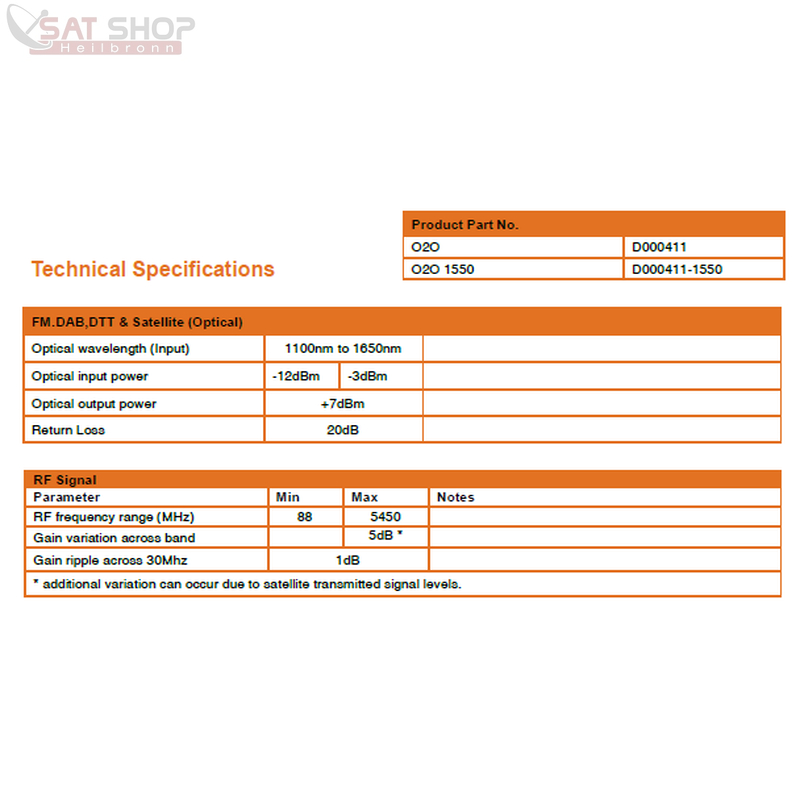

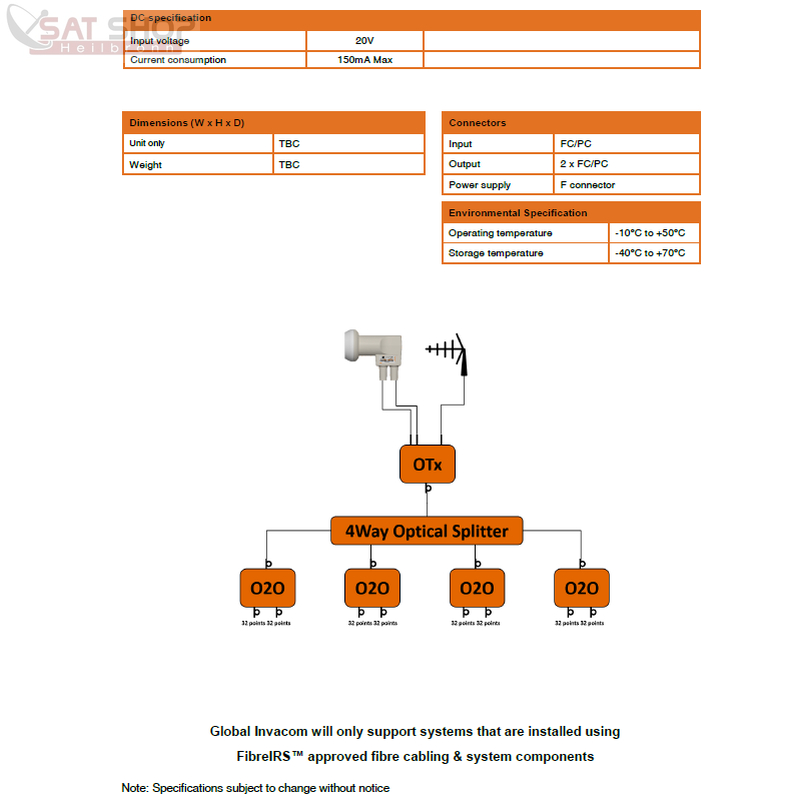

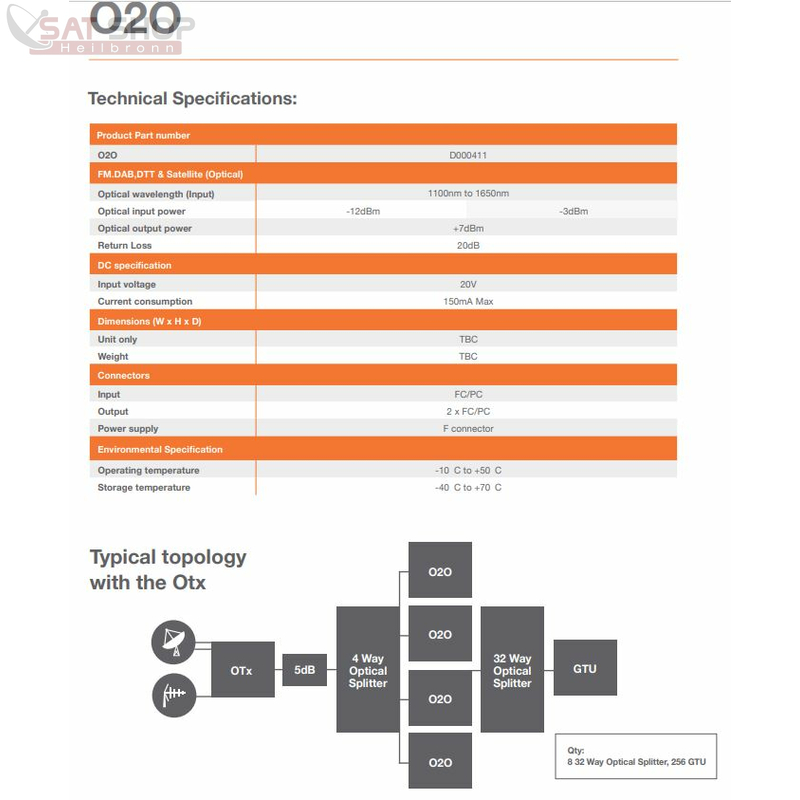

Technische Daten:
Optischer Eingang: FC/PC
Optischer Ausgang: 2x FC/PC
Optischer Eingangspegel: -12 bis -3 dBmW
Optische Ausgangsleistung: ca. +7,0 dBmW
Spannungsversorgung: 20 Volt, 150 mA über externes Netzteil
Umgebungstemperatur: -10°C bis + 50°C
Gewicht: 0,396g


Hersteller: Global-Invacom
Typ: O2O Optical Converter 1310 / 1550
EAN: 5029283012031
Orig. Herstellernummer: D000411 (1310nm Version) / D000411-1550 (1550nm Version - diese ist noch nicht lieferbar)

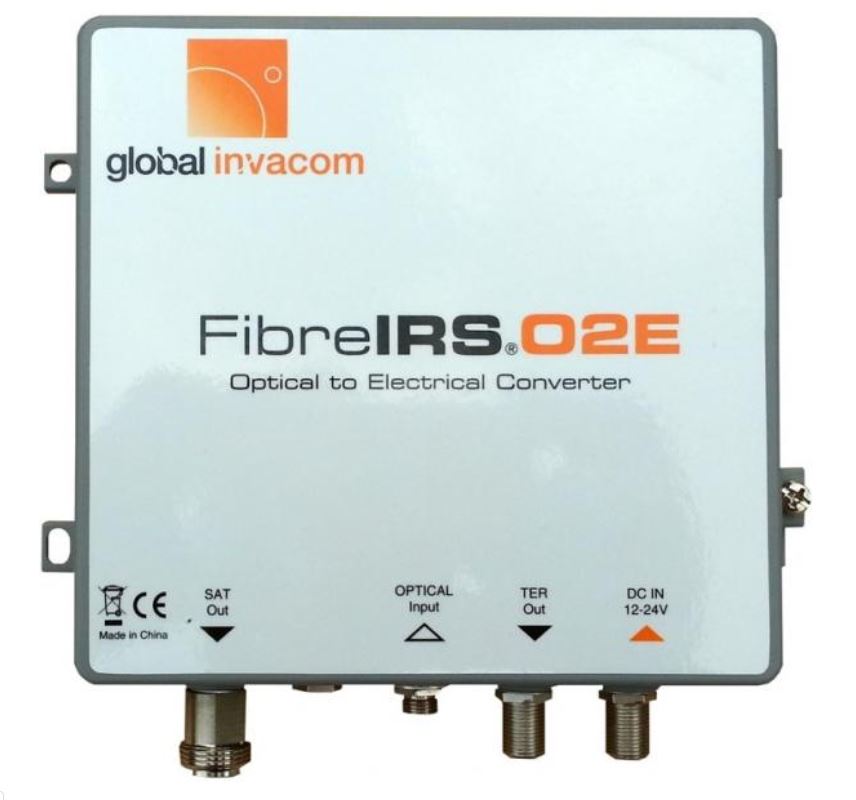

Global Invacom FibreIRS O2E Optical Converter
Shoplink

Der O2E Konverter wandelt ein optisches Signal (Wellenlänge 1310 nm) in ein elektrisches Signal um. (optical 2 (to) electrical)

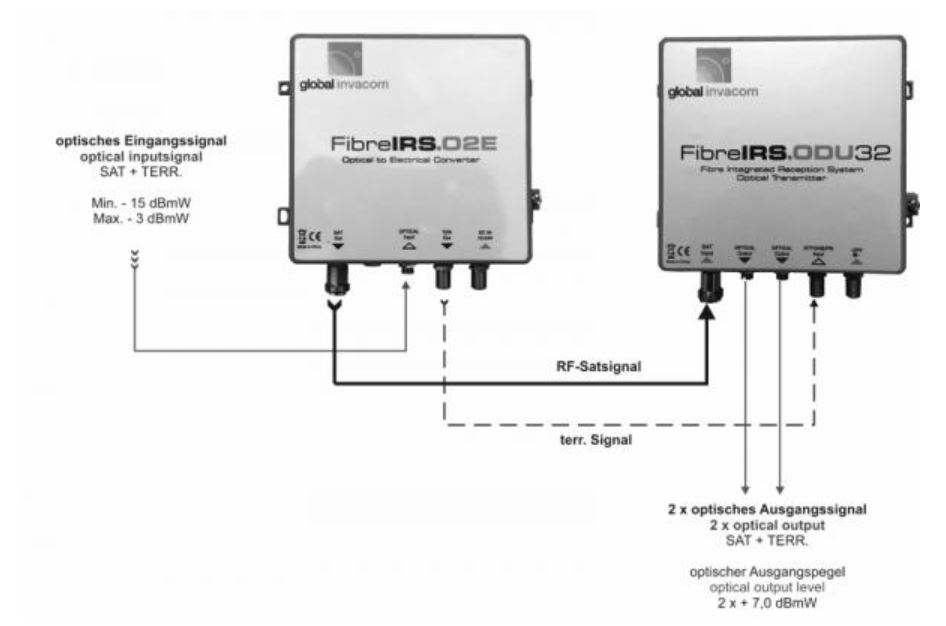

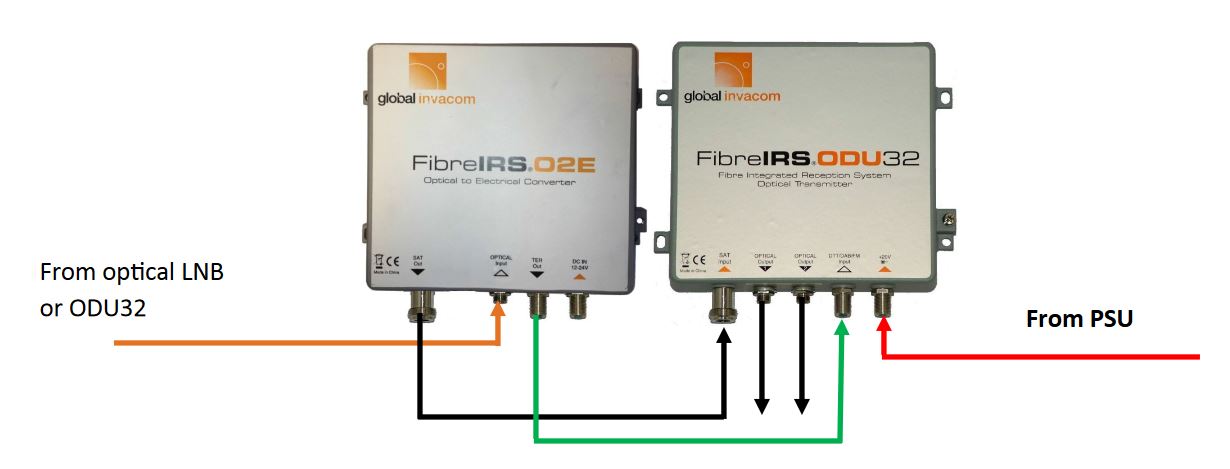

Das elektrische Signal kann jetzt wieder in eine IRSODU32 Einheit eingespeist werden und dann wieder in ein optisches Signal umgewandelt werden.
Auf diese Weise können mehr als 100.000 Unterverteilungen erreicht werden !

Technische Daten:
Optischer Eingangspegel: -15 dBm bis -3 dBm
Ausgangsbuchse Sat-HF: N-Type an 50 Ohm
Ausgangsfrequenz Sat-HF: 950 MHz bis 5,45 GHz
Ausgangsleistung Sat-HF: max. 80 dBµV
Ausgangsbuchse terr.: F-Type / 75 Ohm
Ausgangsfrequenz terr.: 88 - 108, 174 - 240, 470 - 862 MHz
Ausgangsleistung terr.: max. 87 dBµV
Spannungsversorgung: 10 V bis 24 V (gespeist über IRS ODU 32)
Gewicht: 0,456g


Orig. Herstellernummer: F813006
