Global Invacom SwitchBlade Basis 8-fach (Grundeinheit / Base8 Unit / SB08B)
Shoplink
Die SwitchBlade Multischalter wurden speziell für das Fibre System entwickelt.
Hierbei wird das Eingangssignal direkt mit dem optischem Kabel (FC-Type) in den Multischalter eingespeist und auf max. 8 Teilnehmerausgänge verteilt.
Ein eingespeistes terrestrisches Signal liegt an jedem Teilnehmerausgang mit an.

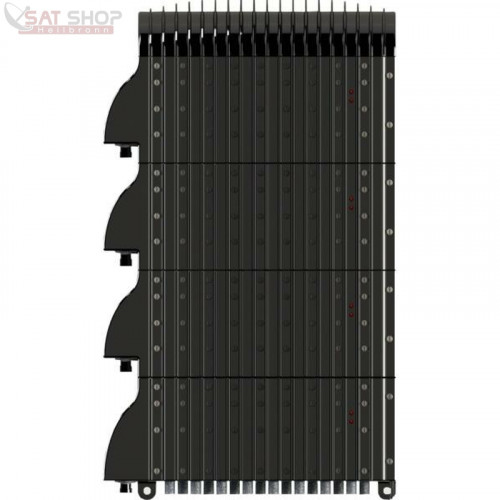

Das System ist mit den Erweiterungen auf bis zu 4 Satelliten Positionen für max. 8 Teilnehmerausgänge erweiterbar.
(1 x Switchblade Basis 8-fach + 3 x Switchblade Erweiterung 8-fach)
optischer Eingangspegel: -14 dBm bis -3 dBm
Wellenlänge: 1100 nm bis 1650 nm
optischer Eingang: 1 x FC/PC Buchse
Eingangsfrequenz HF: 0,95 - 5,45 GHz
Ausgänge: 8 x F-Buchse
Ausgangsfrequenz Sat: 950 - 2150 MHz
Schaltspannung: 14/18 V, 0/22 kHz, DiSEqC 1.0
Ausgangsfrequenz. terr.: 88 - 108, 174 - 240, 470 - 790 MHz
Ausgangspegel Sat: ca. 79dBµV
Ausgangspegel terr.: ca. 69dBµV

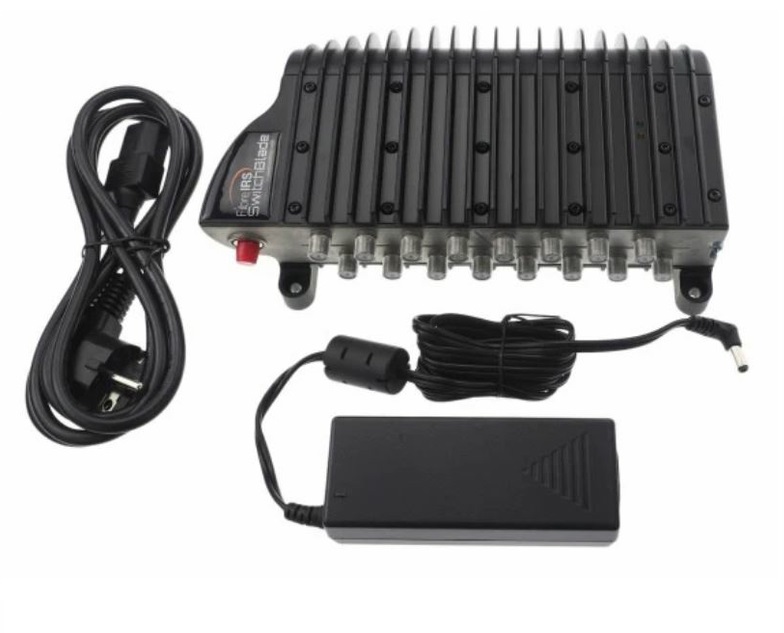

Spannungsversorgung: 11V-20V über externes Netzteil (im Lieferumfang enthalten)
Abmessungen:227 x 138 x 67,5 mm
Orig. Herstellernummer: D000200
Hersteller: Global-Invacom
Typ: Base8 Unit / SB08B
EAN: 4260110722452
Global Invacom SwitchBlade Basis 8-fach (Grundeinheit / Base8 Unit / SB08B) + Erweiterung 8-fach (SatPlus8 Unit / SB08E)
-
techno-com
- Site Admin
- Beiträge: 22265
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Global Invacom SwitchBlade Basis 8-fach (Grundeinheit / Base8 Unit / SB08B) + Erweiterung 8-fach (SatPlus8 Unit / SB08E)
- Dateianhänge
-
-
-
-

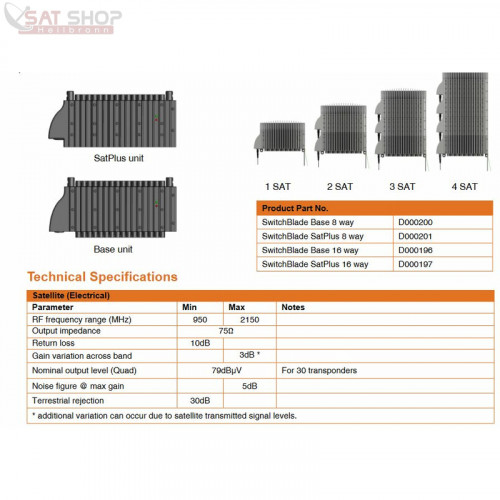

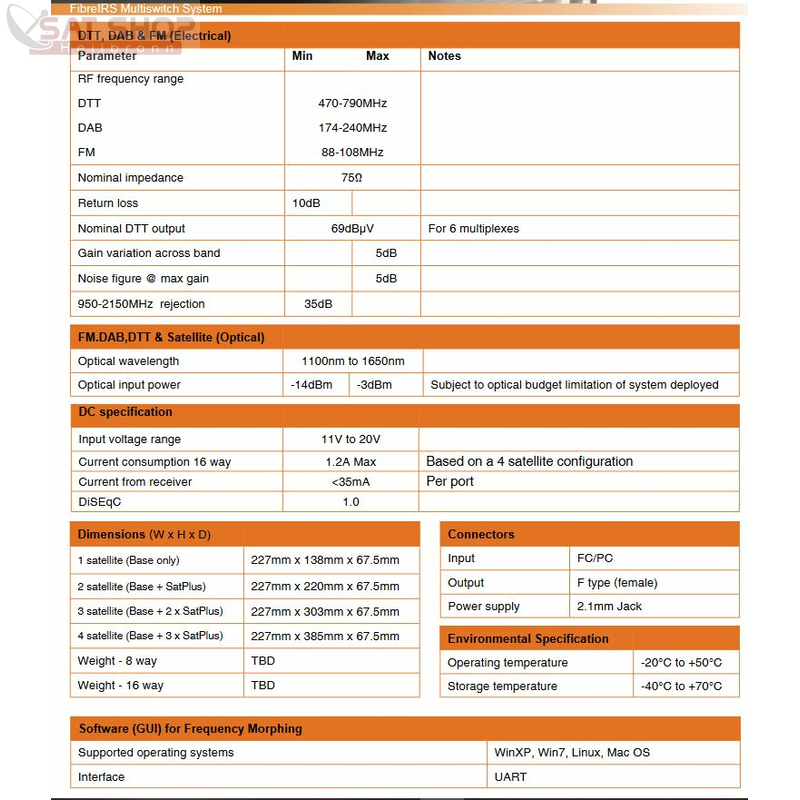

- Global-Invacom_Switchblade_Datenblatte_deutsch-DE.pdf
- (1.95 MiB) 82-mal heruntergeladen
-
- Global-Invacom_Switchblade_Datenblatte_englisch_ENG.pdf
- (600.65 KiB) 77-mal heruntergeladen
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
-
techno-com
- Site Admin
- Beiträge: 22265
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Re: Global Invacom SwitchBlade Basis 8-fach (Grundeinheit / Base8 Unit / SB08B) + Erweiterung 8-fach (SatPlus8 Unit / SB

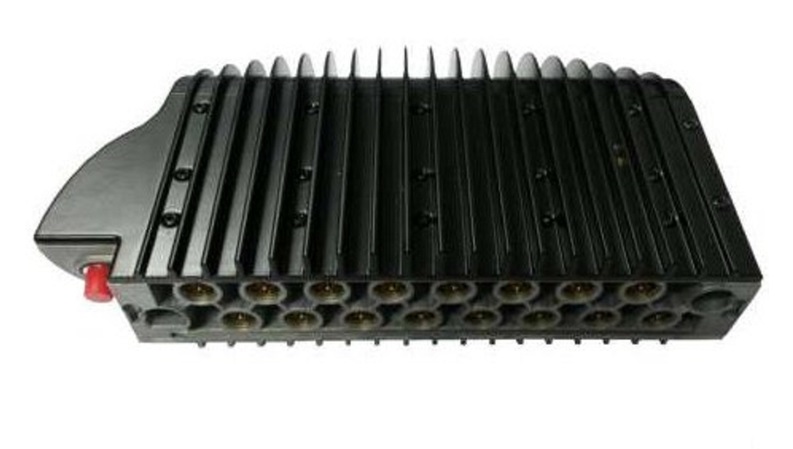

Global Invacom SwitchBlade Erweiterung 8-fach (SatPlus8 Unit / SB08E)
Shoplink
Die SwitchBlade Multischalter wurden speziell für das Fibre System entwickelt.
Hierbei wird das Eingangssignal direkt mit dem optischem Kabel (FC-Type) in den Multischalter eingespeist und auf max. 8 Teilnehmerausgänge verteilt.
Ein eingespeistes terrestrisches Signal liegt an jedem Teilnehmerausgang mit an.
SwitchBlade Erweiterungs Multischalter ermöglicht in Verbindung mit dem SwitchBlade Basis Schalter den Empfang einer weiteren Satelliten Position mit bis zu vier Sat-Ebenen. Es sind maximal drei Eweiterungsschalter an einem Basis Multischalter nutzbar.
Das System ist mit den Erweiterungen auf bis zu 4 Satelliten Positionen für max. 8 Teilnehmerausgänge erweiterbar.
(1 x Switchblade Basis 8-fach + 3 x Switchblade Erweiterung 8-fach)
optischer Eingangspegel: -14 dBm bis -3 dBm
Wellenlänge: 1100 nm bis 1650 nm
optischer Eingang: 1 x FC/PC Buchse
Eingangsfrequenz HF: 0,95 - 5,45 GHz
Ausgänge: 8 x F-Buchse
Ausgangsfrequenz Sat: 950 - 2150 MHz
Schaltspannung: 14/18 V, 0/22 kHz, DiSEqC 1.0
Ausgangsfrequenz. terr.: 88 - 108, 174 - 240, 470 - 790 MHz
Ausgangspegel Sat: ca. 79dBµV
Ausgangspegel terr.: ca. 69dBµV
Spannungsversorgung: über Basiseinheit (Base / SatPlus8 / SB08B)
Abmessungen:227 x 138 x 67,5 mm
Hersteller: Global-Invacom
Typ: SatPlus8 Unit / SB08E
EAN: 4260110722469
Orig. Herstellernummer: D000201
Shoplink
Die SwitchBlade Multischalter wurden speziell für das Fibre System entwickelt.
Hierbei wird das Eingangssignal direkt mit dem optischem Kabel (FC-Type) in den Multischalter eingespeist und auf max. 8 Teilnehmerausgänge verteilt.
Ein eingespeistes terrestrisches Signal liegt an jedem Teilnehmerausgang mit an.
SwitchBlade Erweiterungs Multischalter ermöglicht in Verbindung mit dem SwitchBlade Basis Schalter den Empfang einer weiteren Satelliten Position mit bis zu vier Sat-Ebenen. Es sind maximal drei Eweiterungsschalter an einem Basis Multischalter nutzbar.
Das System ist mit den Erweiterungen auf bis zu 4 Satelliten Positionen für max. 8 Teilnehmerausgänge erweiterbar.
(1 x Switchblade Basis 8-fach + 3 x Switchblade Erweiterung 8-fach)
optischer Eingangspegel: -14 dBm bis -3 dBm
Wellenlänge: 1100 nm bis 1650 nm
optischer Eingang: 1 x FC/PC Buchse
Eingangsfrequenz HF: 0,95 - 5,45 GHz
Ausgänge: 8 x F-Buchse
Ausgangsfrequenz Sat: 950 - 2150 MHz
Schaltspannung: 14/18 V, 0/22 kHz, DiSEqC 1.0
Ausgangsfrequenz. terr.: 88 - 108, 174 - 240, 470 - 790 MHz
Ausgangspegel Sat: ca. 79dBµV
Ausgangspegel terr.: ca. 69dBµV
Spannungsversorgung: über Basiseinheit (Base / SatPlus8 / SB08B)
Abmessungen:227 x 138 x 67,5 mm
Hersteller: Global-Invacom
Typ: SatPlus8 Unit / SB08E
EAN: 4260110722469
Orig. Herstellernummer: D000201
