guten abend
habe vor einiger zeit eine 2-sateliten komplettlösung bei ihnen gekauft, um damit astra 19,2 und astra 28,2 zu empfangen.
triax 88cm spiegel
multifeed halter triax flexiblock
2 inverto black premium quattro lnb´s
chess 9/4 multischalter
habe probleme mit der ausrichtung empfange zur zeit nur astra 19,2.
habe die lnb halter laut anleitung eingestellt. allerdings steht für die region stuttgart der skalenwert 18 mit sternchen - dieses sternchen ist nirgndwo in der anleitung erklärt.
vielleicht könnten sie mir erklären wie ich die schüssel und den flexiblock ausrichten muss!?
hilfe beim einstellen von triax flexiblock
-
techno-com
- Site Admin
- Beiträge: 22276
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Re: hilfe beim einstellen von triax flexiblock

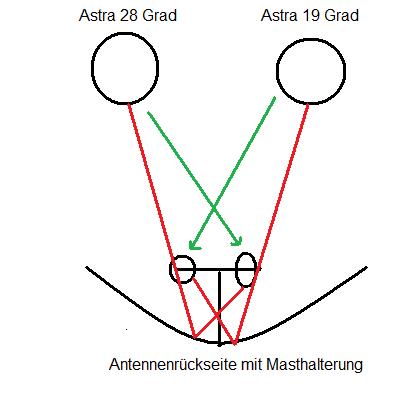

Ich habe ihnen mal eine Zeichnung angefertigt das sie sehen können welches LNB überhaupt auf welche Seite der TD-Flexi-Halterung montiert wird.
Persönlich setze ich das LNB für 28 Grad immer "etwas" mehr zentral (also nicht so weit nach aussen auf der TD-Flexi) wie das LNB für 19 Grad da der 28 Grad einfach viel schwächer sendet und ihm so, mehr mittig montiert, mehr Antennenleistung für einen stärkeren Empfang zugeführt wird. Dem 19 Grad macht es nichts aus etwas mehr nach aussen geschoben zu werden da er sehr stark ausstrahlt und ihm die Verstärkung dort gut reicht (natürlich immer vorausgesetzt das man eine gute und große Antenne, mind. 88cm bei Triax, verwendet).
Dann müssen wir noch an den Höhenunterschied denken, der muss noch ausgeglichen werden. Dafür die TD-Flexi auf der Seite wo sich das 28-Grad-LNB befindet ganz nach oben drücken, also den vollen Steigungswinkel der Halterung rausholen.
Allegemeine Hilfe hier im Forum finden sie auch unter Satanlage aufbauen/umbauen - was ist zu beachten ? Tips .
P.S. und natürlich drauf achten das die Quattro-LNBs mit dem Multischalter richtig verbunden sind, sehen sie dazu unter Verkabelungsplan Quattro-LNB´s an Multischalter !
P.P.S. was das Sternchen aussagt kann ich ihnen aktuell auch nicht genau sagen, da habe ich ganz ehrlich noch nie drauf geachtet !
Persönlich setze ich das LNB für 28 Grad immer "etwas" mehr zentral (also nicht so weit nach aussen auf der TD-Flexi) wie das LNB für 19 Grad da der 28 Grad einfach viel schwächer sendet und ihm so, mehr mittig montiert, mehr Antennenleistung für einen stärkeren Empfang zugeführt wird. Dem 19 Grad macht es nichts aus etwas mehr nach aussen geschoben zu werden da er sehr stark ausstrahlt und ihm die Verstärkung dort gut reicht (natürlich immer vorausgesetzt das man eine gute und große Antenne, mind. 88cm bei Triax, verwendet).
Dann müssen wir noch an den Höhenunterschied denken, der muss noch ausgeglichen werden. Dafür die TD-Flexi auf der Seite wo sich das 28-Grad-LNB befindet ganz nach oben drücken, also den vollen Steigungswinkel der Halterung rausholen.
Allegemeine Hilfe hier im Forum finden sie auch unter Satanlage aufbauen/umbauen - was ist zu beachten ? Tips .
P.S. und natürlich drauf achten das die Quattro-LNBs mit dem Multischalter richtig verbunden sind, sehen sie dazu unter Verkabelungsplan Quattro-LNB´s an Multischalter !
P.P.S. was das Sternchen aussagt kann ich ihnen aktuell auch nicht genau sagen, da habe ich ganz ehrlich noch nie drauf geachtet !
- Dateianhänge
-
- Montage 2 LNBs (Astra 19 Grad Ost + 28 Grad Ost) an Triax TD-Flexi-Halterung
Vielleicht sind wir nicht günstiger als ein Discounter oder reiner Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
Tristan Uhde / Satanlagen Onlineshop / SAT-Shop Heilbronn
https://www.satshop-heilbronn.de (SSL) / SAT-Onlineforum https://www.satanlagenforum.de (SSL)
Tel ------ (Fragen gehören ins Forum ! Den nur hier können sie richtig bearbeitet werden, auch was hier noch nicht von A-Z genau schon erklärt/behandelt ist ) .. Dieser Hinweis weil täglich dutzende Fragen per Email oder per PM über das Forum rein kommen die noch dazu inhaltlich nicht das intus haben das man etwas dazu sagen könnte.
Wichtiger Hinweis: Zuständigkeiten verantwortliche Elektrofachkraft (VEFK) und Blitzschutzfachkräfte
Informieren Sie sich dort über Folgen und Auswirkungen von Eigenleistung und lassen Sie selbst durchgeführte Installationen von entsprechender Stelle prüfen und abnehmen. Dafür sind VOR ORT spezielle und qualifizierte Blitzschutz-Fachkräfte notwendig, Ferndiagnosen für Blitzschutz/Erdung können hier NICHT durchgeführt werden ("wie kann ICH das machen ..." oder ähnlich bringt da nichts).
Diese Signatur wächst von Woche zu Woche und enthält immer mehr grundlegende Inhalte die bitte berücksichtigt werden sollten bei bzw. VOR Anfragen !
100% beantwortet werden können nur Anfragen die auch alle relevanten Teile beinhalten die man benötigt für eine Antwort (genaue Beschreibungen/ Angabe von Herstellern/Typen für vorhandenes Material etc.). Bitte vermeiden Sie Aussagen wie "habe viel gelesen, aber versteht das nicht ..." ohne Nennung von dem was Sie gelesen haben und was genau unklar war an den Erklärungen die hier gelesen wurden - den nur dann kann man auch darauf eingehen was event. unklar ist/war.
Bitte unbedingt vor einem Post lesen => Boardregeln / Datenschutz
Wir erteilen hier keine Rechtsberatung, unsere Hinweise sind nach bestem Wissen und bedürfen einer entsprechenden juristischen/technischen weiteren Beratung.
Re: hilfe beim einstellen von triax flexiblock
vielen dank für ihre hilfe!
wie sieht es mit der schüsselausrichtung aus? also höhen und azimut einstellung?
wo schließe ich den signaltester am besten an? direkt nach dem lnb oder nach dem multischalter?
wie sieht es mit der schüsselausrichtung aus? also höhen und azimut einstellung?
wo schließe ich den signaltester am besten an? direkt nach dem lnb oder nach dem multischalter?
-
techno-com
- Site Admin
- Beiträge: 22276
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Re: hilfe beim einstellen von triax flexiblock
Finden sie hier im Forum unter Allgemeine Hilfeseiten alle Links zu erklärenden Seiten... so z.B. zu:DavidF hat geschrieben:wie sieht es mit der schüsselausrichtung aus? also höhen und azimut einstellung?
1. https://www.satshop-heilbronn.de/Dishpointer.html
2. http://www.satlex.de/de/azel_calc.html
Meinen sie mit "Signaltester" einen "Satfinder" ?DavidF hat geschrieben:wo schließe ich den signaltester am besten an? direkt nach dem lnb oder nach dem multischalter?
Dem liegt dann eine Anleitung bei (kommt zwischen LNB und Receiver).
