Ich suche Multifeed Lösung für folgenden Fall

digital1

Ich suche Multifeed Lösung für folgenden Fall.

Ich möchte folgende Satelliten empfangen:

- Hot Bird 13.0 E
- Eutelsat 16.0 E
- Astra 19.2 E
- Astra 28,2 E

Ich wohne in München (Latitude 48.1421°, Longitude 11.6160°)

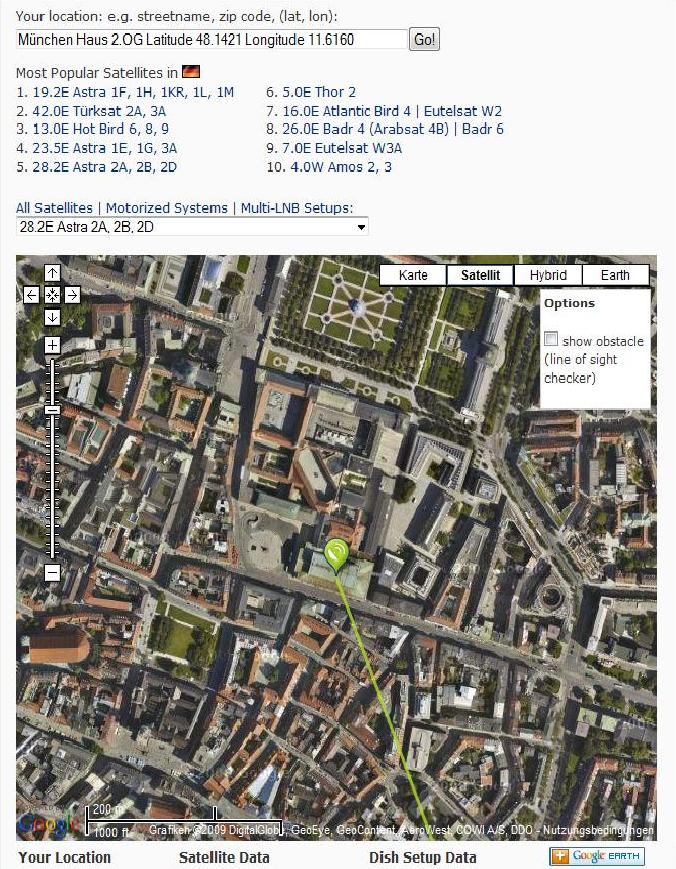

Anbei Attachment "München_Haus_2.OG_Latitude 48.1421_Longitude 11.6160".
Laut http://www.dishpointer.com ist die Sicht nicht optimal oder ?
Empfang wird evtl. verhindert ?!? Wie kann ich sicher sein ob's funktioniert?!?

Angeschlossen sollen 2 Teilnehmer.
Qualität zählt, ich will nicht unbedingt am falschen Ende sparen.

Was brauche ich:

1.) Antenne -> Anzahl: ? Marke: ?

2.) Multifeed von 13.0 E bis 28,2 E -> Multifeed/LNB Halterung Anzahl: ? Marke: ?

3.) Die Anlagen muss auf dem Balkon installiert werden. Deshalb auch die Antenne mit eine

Bodenhalterung.-> Anzahl: ? Marke: ?

4.) LNB's -> Anzahl: ? Marke: ?

5.) Umschalter/DiSEq -> Anzahl: ? Marke: ?

6.) Kabel um die 30 Meter -> Marke: ?

7.) F-Stecker -> Anzahl: ? Marke: ?

8.) Endwiderstand -> Anzahl: ? Marke: ?

9.) Satfinder -> Marke: ?

10.) Preisangebot inkl. MwSt und Versandkosten innerhalb Deutschland gerne per PM -> ? EUR

11.) Versand ca. ? Tage

P.S. Receiver sind vorhanden. Dreambox 600. Gehe davon aus, dass die Dreambox Diseqc unterstuetzt.

Danke und Gruß
digital1

techno-com

Fangen wir mal erst mit der Lage an !

Ihre Angaben hier führen mich bei Dishpointer zu folgendem Haus, ist das in der Anlage (siehe Bilder) der richtige Punkt wo die Anlage aufgebaut werden soll ?

In welche Richtung GENAU ist der Balkon, ggf. können sie diesen auf einem der Bilder mal einzeichnen !

Weiterhin ist der Astra 3 auf 28.5 Grad, bzw. besser gesagt einer dieser Satelliten (der Astra 2D- siehe auch unter http://sat.beitinger.de/astra_2d.html ) nur mit sehr großen Empfangsschwankungen in Deutschland zu empfangen. Hier empfiehlt sich für München, siehe auch Zeichnung, daher ein Antennendurchmesser von 110cm (TRIAX TD110cm Antenne) da das LNB zum Empfang von diesem Satelliten auch nicht genau im zentralen Punkt der Antenne montiert werden kannn und nur an diesem Montageplatz an der Antenne die volle Antennengröße als Verstärkung zur Verfügung steht (grundsätzlich muss aber bei der Montage das LNB für 28 Grad so weit wie nur möglich zentral an der Multifeedhalterung montiert werden um für diesen die max. mögliche Verstärkung der Antenne zu haben).

Auch geht ihr ganzes Vorhaben nur mit einer speziellen Multifeedhalterung die es zulässt 2x 3 Grad Abstand direkt nebeneinader (also 13 + 16 + 19 Grad !) zu montieren + natürlich zuzätzlich den 28 Grad !.
Das wäre die "Inverto Black MultiConnect Multifeedhalterung", sehen sie dazu unter Multifeedhalterung INVERTO MultiConnect .

Jetzt noch eine "Vorab-Stückliste" soweit alles schon zu sagen ist, Sachen wie "Halterung", "Kabel" usw. sind tlw. spezifisch für ihr Vorhaben auszuwählen, sie finden diese aber alle mit Bild, Erklärung und Preis bei uns auf der Webseite (so z.B. die "Bodenhalterung" in verschiedenen Ausführungen !).

Stückliste:
1x TRIAX TD110cm Antenne
https://www.satshop-heilbronn.de/Parabo ... s-Thor-BBC

1x INVERTO MultiConnect STARTER-SET Multifeedhalterung
ALTER LINK
oder
1x INVERTO MultiConnect BASIS-SET Multifeedhalterung
ALTER LINK

4x INVERTO MultiConnect Twin-LNB
ALTER LINK

2x DiSEqC- Schalter 4in1 (wird nur bei Verwendung des "Inverto MultiConnect Starter-Set Multifeed-Halters benötigt, nicht aber beim großen Komplettset "Basis-Set" da diese Schalter hier schon dabei sind !)
ALTER LINK

Soviel erst einmal zu den "Grundbausteinen" die benötigt werden, genauer machen wir das erst ganz am Ende wenn keine Fragen mehr offen sind !

digital1

Hallo Herr Uhde,

erstmal Danke! Sensationelle Reaktionszeit und Service!

Habe meine Latitude und Longitude überprüft.
Korekt sind Latitude: 48.1422 und Longitude: 11.6160
Anbei die Datei "2.OG.JPG".

Balkon ist mit rot gezeichnet. Die Richtung ist Südlich und etwas West (auch laut dishpointer oder auch maps.bing.com ). :)

Ich hoffe, dass Sie so einschätzen können, ob ich hier Empfang haben kann. :)

Die speziellen Multifeedhalterung, INVERTO MultiConnect Twin-LNB und DiSEqC- Schalter 4in1 geht klar.
Die TRIAX TD110cm Antenne ist doch eine Stahl Antenne. Sind die noch gut ? :)
Als Masthalterung ist 32-60mm angegeben, was bedeuten soll, dass auch eine Bodenhalterung mit z.B. Mastdurchmesser 40mm auch passen soll oder ?

Vielen Dank und Gruß

techno-com

Es fehlt die von Ihnen besagte Datei im Anhang (2.OG.jpg - diese ggf. umbenennen in 2OG.jpg wenn es nicht gehen sollte mit dem hochladen) ! Bitte laden sie diese noch hoch (können sie ja hier direkt in einem Beitrag anfügen !).

digital1

Habe die Datei "2OG.jpg" jetzt hochgeladen. :)

Danke und Gruß
digital1

techno-com

Ich kann mit ihren Anhängen so nichts anfangen !!!

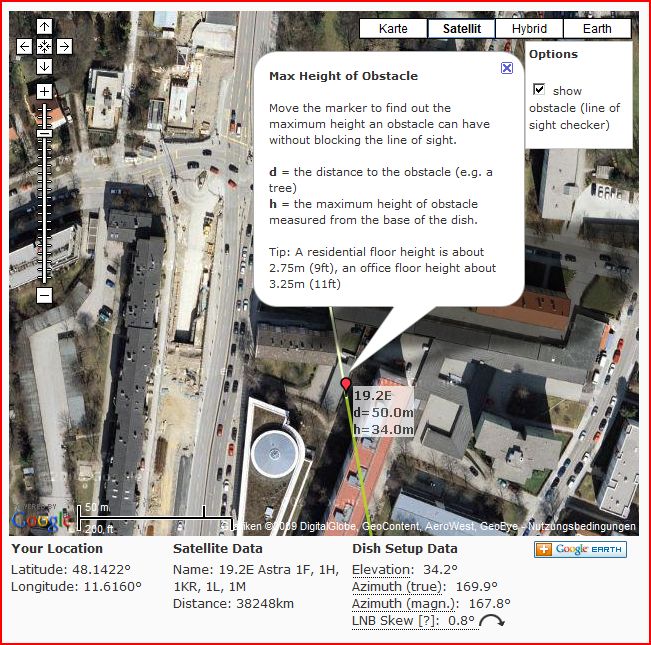

Ich brauche eine Dishpointer-Zeichnung mit der Richtungsangabe für 19 Grad oder 28 Grad (oder auch beide !) und DARIN ihren Punkt eingezeichnet wo ihre Wohnung ist !

P.S. habe ihre hochgeladenen Anhänge jetzt auch mal "sortiert", eines hatten sie im Anfangsbeitrag und eines im Antwortbeitrag eingefügt. So konnte ich nicht beide Bilder auf einmal betrachten !

digital1

Habe die Dateien jetzt hochgeladen.
Mit Lila Punkt ist die Wohnung gezeichnet.

Danke und Gruß
digital1

techno-com

OK, damit kann ich was anfangen !

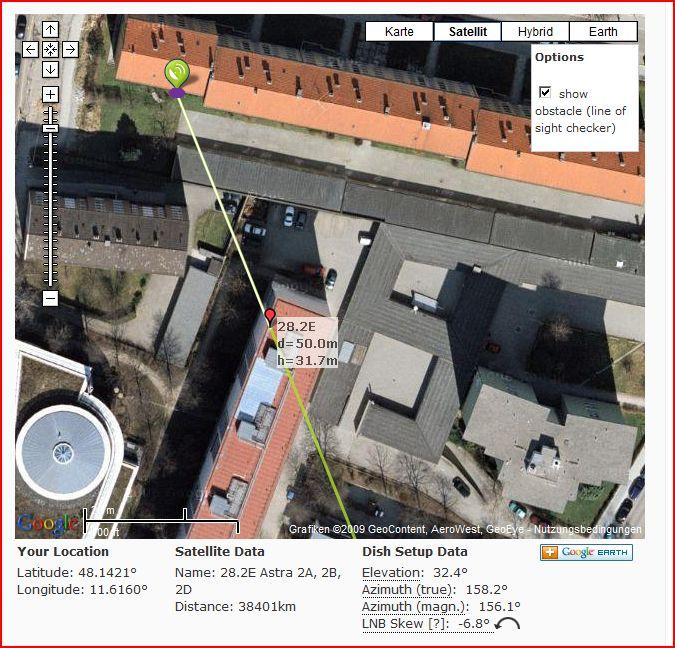

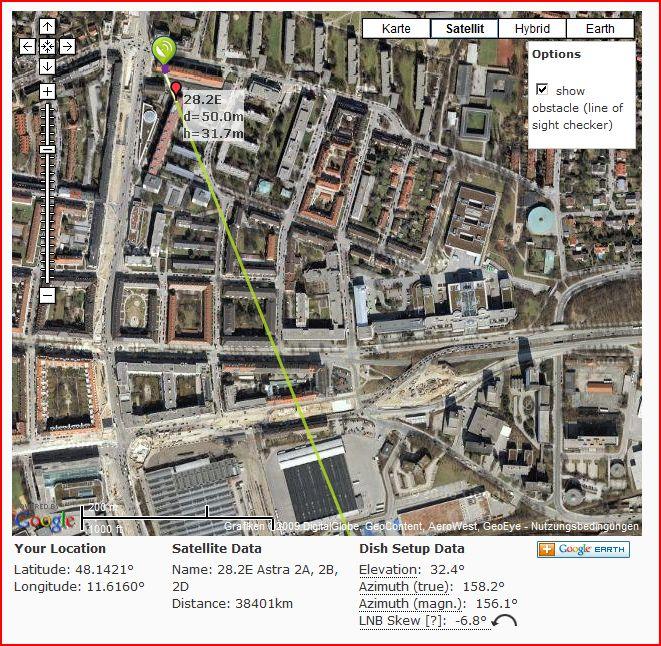

Habe auch einmal eine selbst erstellte Zeichnung (OK, einen "Strich" reingemacht) erstellt wo die ca. Ausrichtung zum Satelliten 28 Grad zu sehen ist.

Da sie ja selbst schon in "etwas" Höhe im 2. OG sind (also ca. 10-15m hoch so wie ich das so abschätzen kann) und das "Hinderniss" (helles Haus im Vordergrund) nicht allzu hoch ist sollte das reichen. Der Höhenwinkel wird ja auch unter Dishpointer mit 34.2 Grad angegeben !

Und bei der Antenne keine Sorge, das ist eine "Triax-Hirschmann", also Qualität und die ist auch so gebaut das sie lange lange hält. Im Wirkungsgrad gibt es sicherlich sehr viele "günstige" Hersteller deren 125cm Antenne nicht so einen guten Empfang hat wie diese 110cm Antenne !

Halterung für den Balkon ? Hm.
Da würde auch ggf. so eine hier gehen:
ALTER LINK
oder
ALTER LINK

"Balkonständer" oder der "Balkonständer Holland" wäre natürlich auch möglich, es muss nur eben sehr stabil stehen !

digital1

Hallo Herr Uhde,

ich tendiere im Moment zum "Balkonständer"

Ist das genug stabil für eine TRIAX TD110cm Antenne ? :)

Mit Masthöhe von 1 Meter und Mastdurchmesser 40mm habe ich überhaupt noch ein Spielraum für die Antenne zu montieren ? :)

Was würden Sie mir für Kabel, Stecker, etc empfehlen ?

Bezüglich der Montage brauche ich noch etwas ?

Eine Anleitung, bzw. Tipps und Tricks für die Einrichtung von TRIAX TD110cm haben Sie sicherlich auch ? :)

Nochmal Danke ! Sensationelle Reaktionszeit und Service !
digital1

techno-com

Der Balkonständer muss dann eben schwer genug "belastet" werden mit Platten, die 110er hat schon eine riesen Angriffsfläche für Wind !

Alternativ besser wären ggf. der "Balkonständer Holland" ! Der hat unten mehr Platz um Platten einzulegen und hat einen längeren Mast.

Und Kabel empfehle ich das "120db Kabel 4-fach abgeschirmt" und dazu dann die passenden "F-Stecker 7.5mm" !

Tip für die Einrichtung ist eigentlich nur das man schauen sollte das der 28 Grad so weit wie nur möglich mittig an der Antenne montiert werden soll da dies der schwächste ist und mittig am Multifeedhalter die größte Verstärkung der Antenne zur Verfügung gestellt wird.

digital1

Hallo Herr Uhde,

habe immer noch Fragen, bzw. einige Preise dabei. Bitte prüfen und korrigieren. :)

--------------------------------------------------------

1x TRIAX TD110cm Antenne -> 1x 109,00 = 109,00 EUR

1x INVERTO MultiConnect BASIS-SET Multifeedhalterung -> 1x 73,90 = 73,90 EUR
- Multifeedhalterung mit integriertem DiSEqC-Schalter -> sind das 2x DiSEqC- Schalter 4in1 ?

4x INVERTO MultiConnect Twin-LNB -> 4x 39,00 = 156,00 EUR

1x Balkonständer Typ ''Holland'' 300x300mm -> 1x 37,90 = 37,90 EUR
- 4x Gehwegplatten mit Kantenlänge von 30cm -> kann ich mir die in Baumarkt besorgen ?

1x 30 Meter 120db Kabel 4-fach abgeschirmt Kabel -> 30x 0,80 = 24,00 EUR

2x Fensterkabeldurchführung Kupfer -> 2x 9,90 = 19,80 EUR

1x Koaxkabel Abisolierzange -> 1x 9,90 = 9,90 EUR

?x F-Stecker 7.5 mm -> ?x 0,59 = ? EUR

Brauche ich noch Satfinder, Endwiderstand, Schutz, Stecker, Koaxstecker, Koaxbuchse
etc. ?

1x Satfinder -> ? EUR

?x Endwiderstand -> ? EUR

?x Schutz -> ? EUR

?x Koaxstecker -> ? EUR

?x Koaxbuchse -> ? EUR

?x etc. -> ? EUR

--------------------------------------------------------

Ich hoffe somit ein komplettes Angebot zu haben, wo mir dann auch nichts fehlt. :)

Nochmal Danke und Gruß
digital1

techno-com

digital1 hat geschrieben:habe immer noch Fragen, bzw. einige Preise dabei. Bitte prüfen und korrigieren. :)

Soweit alles OK, Rest folgt jetzt hier.

digital1 hat geschrieben:- 4x Gehwegplatten mit Kantenlänge von 30cm -> kann ich mir die in Baumarkt besorgen ?

Naja, 25-30kg per Platte lohnt sich nicht für den Versand ! Das ist echt etwas das im Baumarkt geholt werden muss.

digital1 hat geschrieben:?x F-Stecker 7.5 mm -> ?x 0,59 = ? EUR

16 Stk. ! Und die Stecker passend zum Kabel, also richtig hier die 7.5mm Stecker.

digital1 hat geschrieben:Brauche ich noch Satfinder, Endwiderstand, Schutz, Stecker, Koaxstecker, Koaxbuchse etc. ?

1x Satfinder -> ? 11.90€ (Art.Nr. SAT-Z10)
?x Endwiderstand -> ? EUR NEIN
?x Schutz -> ? EUR ggf. unter "Erdung" mal im Shop nachschauen
?x Koaxstecker -> ? EUR NEIN
?x Koaxbuchse -> ? EUR NEIN
?x etc. -> ? EUR NEIN

digital1 hat geschrieben:Ich hoffe somit ein komplettes Angebot zu haben, wo mir dann auch nichts fehlt. :)

Legen sie einfach alles was sie benötigen in den Warenkorb, der rechnet dann alles für sie zusammen !

P.S. bei der Multifeedhalterung die sie ausgewählt haben sind 2 DiSEqC- 4in1- Schalter dabei !

digital1

Hallo Herr Uhde,

Was sind die Unterschiede zwischen die "INVERTO Black MultiConnect Starter Kit IDLB-MULTI-8TP" SET01, SET02 und SET03 Multifeedhalterung ?

Was habe ich mehr oder weniger, wenn ich mir eine Kathrein CAS90 oder CAS120 Antenne zulege, vergleichsweise mit der TRIAX TD110cm ?

Passen überhaupt die Multifeedhalterung, LNB's und Mast mit so eine Kathrein Antenne oder läuft es anders ?

Nochmal Danke !
digital1

techno-com

Eines ist nur die "Multifeedhalterung mit LNB-Haltern", das andere ist das "Komplettset mit noch den DiSEqC- Schaltern + Halterungen" und das andere wiederrum ist nur ein "Erweiterungsset von Twin-Betrieb auf Quad-Betrieb" ! Lesen sie dazu aber am besten mal die Artikebeschreibungen auf unserer Homepage direkt durch bzw. schauen sich die Abbildungen dort an !

Und an eine Kathrein müssen sie erst gar nicht denken im Zusammenspiel mit "Multifeed" (Empfang von mehreren Satelliten gleichzeitig). Schon auf Grund deren LNB-Halterungen geht das dann auch wieder nur über einen "Adapter", und dann muss man zu viel "stückeln" !

digital1

Hallo Herr Uhde,

habe hier gelesen, dass als Multifeed Antenne soll die Wavefrontier T90 Satantenne sehr gut geeignet sein.
Ist die T90 für mein Vorhaben auch so gut geeignet ?

Wenn ich auf Astra 28,2 E verzichten sollten(sehr großen Empfangsschwankungen für München), also nur folgende Satelliten empfangen möchte

- Hot Bird 13.0 E
- Eutelsat 16.0 E
- Astra 19.2 E

wass würden Sie mir für München ein Antennendurchmesser empfehlen ?
Habe auch gelesen, dass Eutelsat 16.0 E nicht einfach zu empfangen ist, da dieser schwach ist.

Nochmal Danke !
digital1

techno-com

Mit einer Wavefrontier T90 ist es auch möglich 13-16-19 Grad (und sogar noch 28 Grad, der muss aber so weit wie möglich zentral in der Antennenmitte montiert werden, also die anderen entsprechend verschieben !) zu empfangen (siehe dazu auch unter http://forum.digitalfernsehen.de/forum/ ... post839778 in einem anderen Forenbeitrag !).

Auf den 28 Grad würde ich auf keinen Fall verzichten, ist ja auch nur ein LNB mehr das man dazu benötigt.

Die Lösung wie hier beschrieben mit der Triax 110er + Inverto MultiConnect System würde ich aber vorziehen !

Und das der 16 Grad nur schwach reinkommt, vor allem der "Wide-Beam", kann ich nicht bestätigen. Sehen sie dazu auch unter http://www.lyngsat-maps.com/maps/ew2_wide.html .
