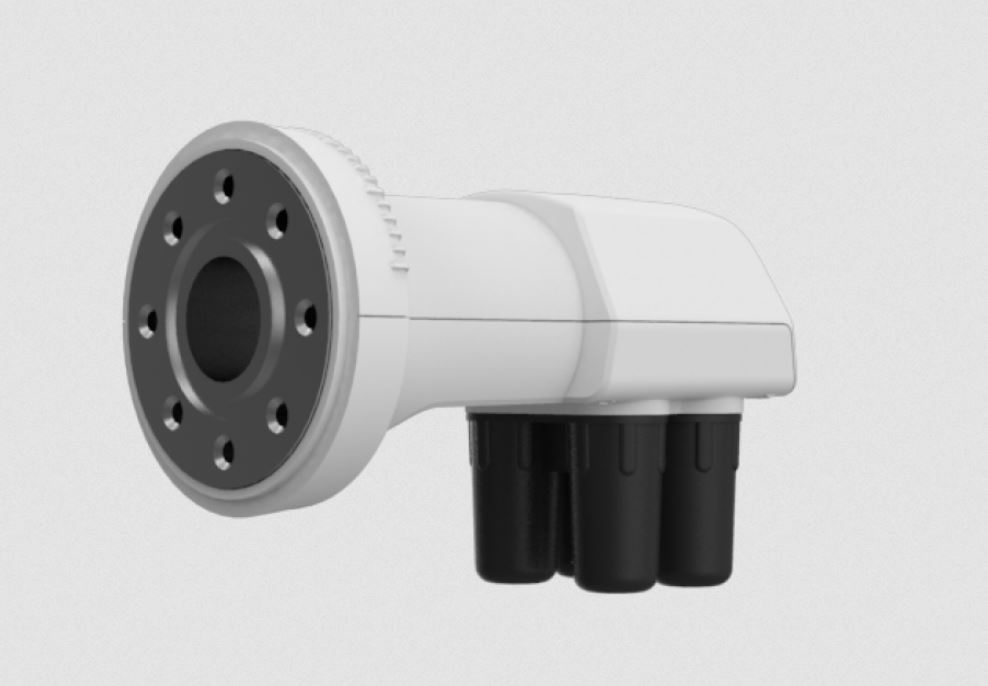

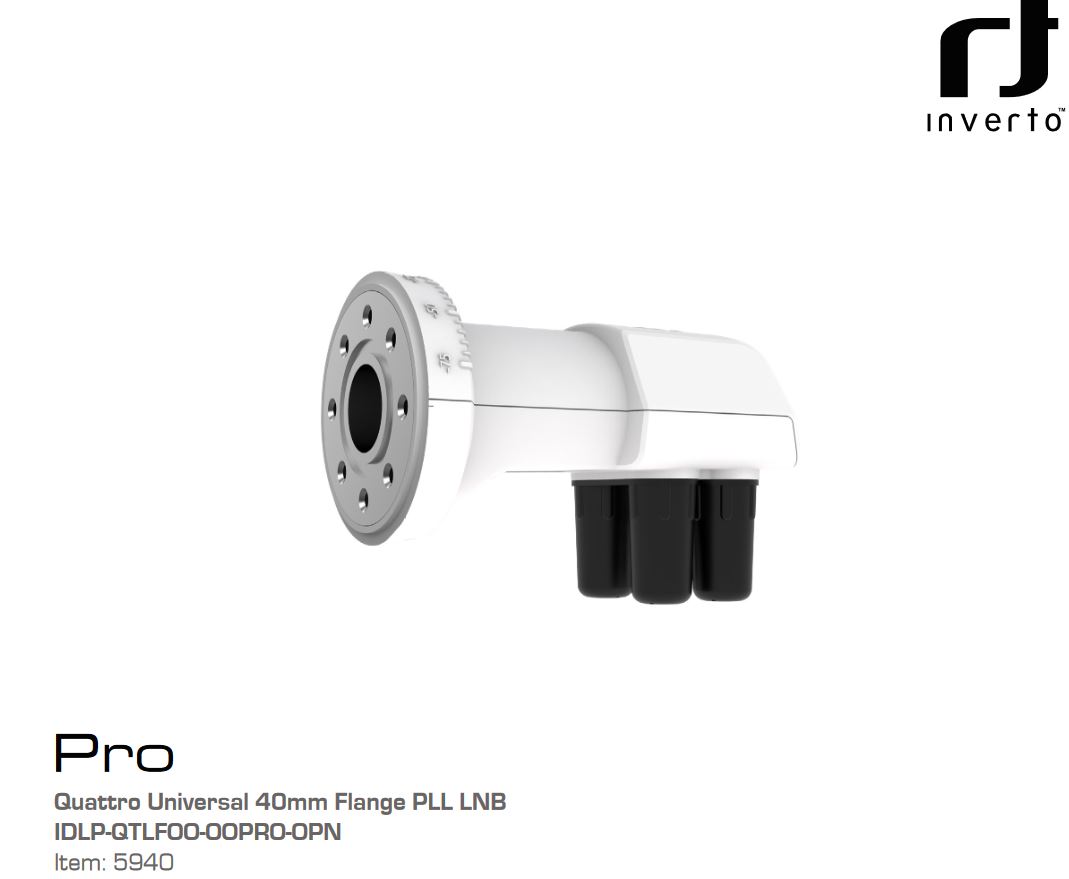

Inverto Quattro-Flansch PLL LNB IDLP-QTLFOO-OOPRO-OPN (Flange-LNB, C120 Feedhalter)
Shoplink

Die PRO LNB Flange Serie wurde entwickelt, um den hohen Anforderungen von DTH-Betreibern weltweit gerecht zu werden, ist äußerst wettbewerbsfähig und bietet eine hervorragende Empfangsleistung mit fortschrittlichem Mikrowellendesign und -technologie. Die PRO-LNB-Serie mit C120-Flange unterstützt Standard-, High- und Ultra-High-Definition-Übertragungen, liefert hervorragende HF-Leistung, sehr geringen Stromverbrauch und wurde entwickelt, um das Satellitensignal vor 4G/LTE-Interferenzen zu schützen. Dieser LNB ermöglicht den Empfang von Sat-TV und -Radio von einem einzigen Satelliten und dessen Verteilung über einen Multischalter an zahlreiche Set-Top-Boxen. Dieses LNB wird nach den höchsten Qualitätsstandards der Branche hergestellt und nach strengen Spezifikationen entwickelt. Es ist eine ideale Lösung für den Empfang von Satellitenrundfunk in Mehrfamilienhäusern auf der ganzen Welt

Hauptmerkmale
- C120 Flange/Flansch LNB
- niedriges Phasenrauschen, DVB-S2 (HDTV) konform
- rauscharm
- geringe Leistungsaufnahme.
- hohe Kreuzpolarisationsisolation
- hohe Frequenzstabilität [PLL]
- hohe Immunität gegen terrestrische 4G Störungen

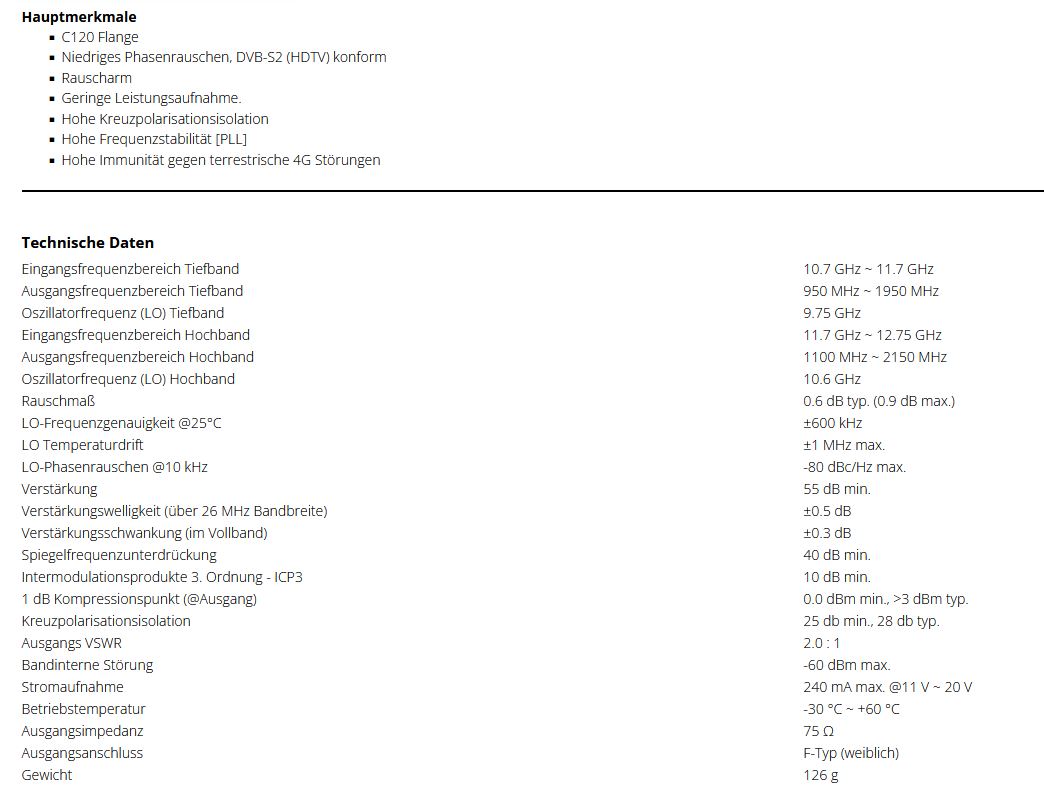

Technische Daten
Eingangsfrequenzbereich Tiefband 10.7 GHz ~ 11.7 GHz
Ausgangsfrequenzbereich Tiefband 950 MHz ~ 1950 MHz
Oszillatorfrequenz (LO) Tiefband 9.75 GHz
Eingangsfrequenzbereich Hochband 11.7 GHz ~ 12.75 GHz
Ausgangsfrequenzbereich Hochband 1100 MHz ~ 2150 MHz
Oszillatorfrequenz (LO) Hochband 10.6 GHz
Rauschmaß 0.6 dB typ. (0.9 dB max.)
LO-Frequenzgenauigkeit @25°C ±600 kHz
LO Temperaturdrift ±1 MHz max.
LO-Phasenrauschen @10 kHz -80 dBc/Hz max.
Verstärkung 55 dB min.
Verstärkungswelligkeit (über 26 MHz Bandbreite) ±0.5 dB
Verstärkungsschwankung (im Vollband) ±0.3 dB
Spiegelfrequenzunterdrückung 40 dB min.
Intermodulationsprodukte 3. Ordnung - ICP3 10 dB min.
1 dB Kompressionspunkt (@Ausgang) 0.0 dBm min., >3 dBm typ.
Kreuzpolarisationsisolation 25 db min., 28 db typ.
Ausgangs VSWR 2.0 : 1
Bandinterne Störung -60 dBm max.
Stromaufnahme 240 mA max. @11 V ~ 20 V
Betriebstemperatur -30 °C ~ +60 °C
Ausgangsimpedanz 75 Ω
Ausgangsanschluss F-Typ (weiblich)
Gewicht 126 g
