Glossar -> Komplett receivergespeiste Verteilsysteme:

JULTEC legt bei allen Produkten sehr großen Wert auf höchstmögliche Energieeffizienz. Dadurch haben viele unserer Geräte trotz gleicher oder besserer Leistungsfähigkeit erheblich niedrigere Leistungsaufnahmen als Wettbewerbsgeräte. Der höhere Aufwand in unseren Geräten macht sich in kürzester Zeit durch eingesparte Energiekosten bezahlt. Zusätzlich entsteht weniger Abwärme, wodurch sich die Lebensdauer unserer Geräte noch weiter erhöht.
Durch den geringen Eigenverbrauch ist es möglich, Verteilkomponenten wie Multischalter oder sogar Einkabelumsetzer inklusive der LNBs betriebssicher komplett aus den Receivern zu speisen, sogar in kaskadierten Systemen.
Die Systeme werden von uns stets so ausgelegt, daß die Empfänger immer eine großzügige Reserve gegenüber der von SES-Astra für Receiver geforderten möglichen Dauerstromabgabe von 350 mA haben.

Einsatzgebiet:
Receivergespeiste Verteilsysteme werden insbesondere in Effizienzhäusern eingesetzt, oder überall dort, wo kein "Allgemeinstrom" zur Verfügung steht.
Zur Verstärkung der terrestrischen Signale steht ein für Solarbetrieb optimierter Mehrbereichsverstärker (JMA111-3-SOLAR) zur Verfügung.

Wichtig zu wissen:
In receivergespeisten Verteilsystemen sollten nur Quatro-LNBs mit geringer Stromaufnahme (max. 200mA) eingesetzt werden.
Bei den Koaxleitungen (insbesondere bei fertig konfektionierten Empfänger-Anschlußleitungen) ist der Gleichstromwiderstand zu beachten. Bei Vollkupfer-Kabeln sind bei komplett receivergespeisten Systemen selbst 100 m Leitungslänge kein Problem, bei StaKu-Kabeln (verkupferter Stahldraht, angeboten oft als "CCS" [copper coated steel]) kann sich jedoch die maximal mögliche Länge aufgrund des hohen Fernspeisespannungs-Abfalls reduzieren.
Die Geräte wurden von uns so ausgelegt, daß auch ein einzelner Empfänger das gesamte System problemlos speisen kann. Bei den JULTEC-Systemen speist ein Receiver grundsätzlich nur das LNB, von welchem er auch Programme empfängt, nie alle LNBs (dies ist ein grundlegender Unterschied zu Wettbewerbsprodukten). Die Stromaufnahme teilt sich weiter auf, sobald mehrere Empfangsgeräte in Betrieb sind. Die Stromaufnahme erhöht sich nicht durch Kaskadierung. Es werden stets nur die tatsächlich benötigten Schaltungsteile aktiviert.
JRM/JRS-Geräte können mit netzgespeisten Geräten kombiniert werden, dann übernimmt das Netzteil des netzgespeisten Geräts die Versorgung des LNBs.

Glossar -> Reduzierter LNB-Stromverbrauch:

JULTEC schaut über den Tellerrand der eigenen Geräte hinaus und macht sich grundsätzlich auch immer Gedanken über das gesamte Verteilnetz. Ein Ziel ist es, den Stromverbrauch eines gesamten Verteilnetzes inklusive der Receiver möglichst weit zu reduzieren, da dies Betriebskosten spart und die Lebensdauer aller Geräte verlängert.
Den Stromverbrauch der JULTEC-Geräte können wir direkt beeinflussen, bleibt jeweils noch das LNB als Stromverbraucher übrig, wobei die LNBs deutlich mehr verbrauchen, als die Verteiltechnik.
LNBs unterliegen leider einem starken Preisdruck, wodurch hier meistens nur preisgünstigste Schaltungstechnik eingesetzt wird. Aus diesem Grund wird die interne Betriebsspannung der LNBs (üblicherweise 5 V) mit einem preisgünstigen linearen Spannungsregler (typ 7805) erzeugt. Dieser setzt jedoch einen Großteil der vom LNB aufgenommenen Energie in Abwärme um.
Die für diese Spannungsregler spezifizierte minimale Eingangsspannung beträgt 7,5 V. Das bedeutet, dass dieses die minimale LNB-Fernspeisespannung darstellt. Die LNB-Stromaufnahme bleibt bei dieser Längsregelung jeweils gleich, egal ob das LNB mit 18 V, 14 V oder weniger Spannung versorgt wird. Die Signalqualität leidet dadurch nicht.
JULTEC stellt bei den receivergespeisten Multischaltern der 2. Generation und bei allen receivergespeisten Einkabelumsetzern eine LNB-Speisung von 9 V zur Verfügung.
Die reduzierte LNB-Speisung wird in den JULTEC-Geräten mit Hilfe eines Schaltwandlers aus der Receiverfernspeisung erzeugt. Schickt ein Receiver eine Fernspeisung von 18 V, so reduziert sich die Stromlast für den Receiver dadurch, dass die Spannung etwa auf die Hälfte heruntergetaktet wird. Zu berücksichtigen sind dabei noch der Wirkungsgrad des Schaltwandlers (etwa 90%) und Spannungsabfälle an Schutzdioden.
Die tatsächliche vom LNB verursachte Receiverlast berechnet sich näherungsweise wie folgt:

Jultec Receiverlast Berechnung

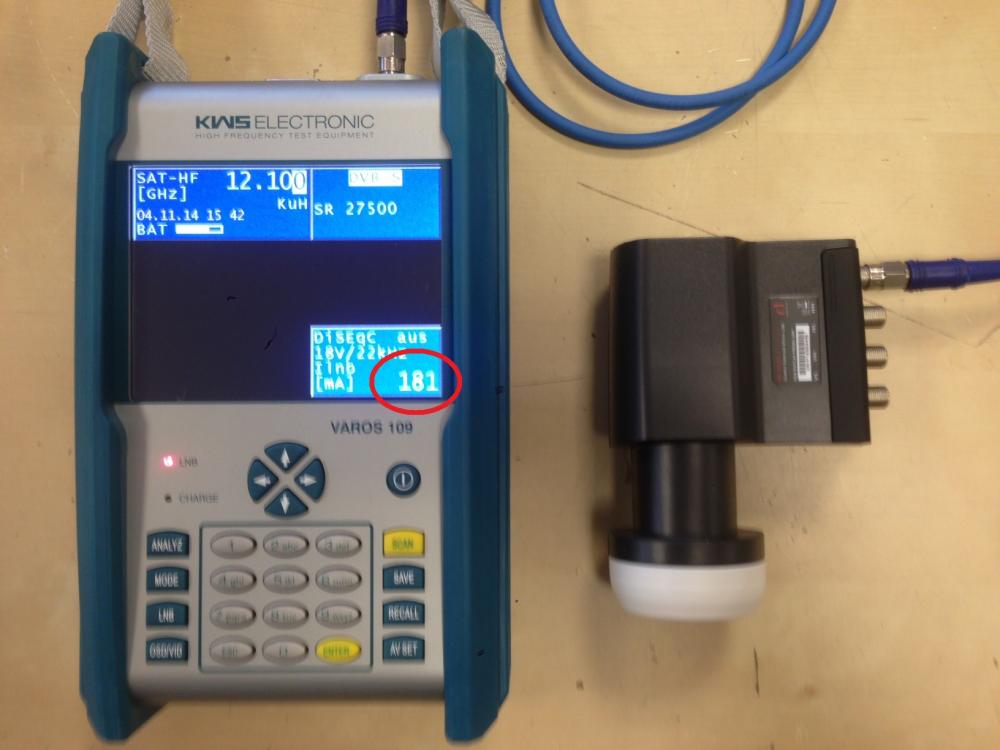

Damit verursacht ein LNB mit einer Stromaufnahme von 180 mA folgende Receiverlast:
Bei 14 V (vertikale Sender): 141 mA
Bei 18 V (horizontale Sender): 109 mA

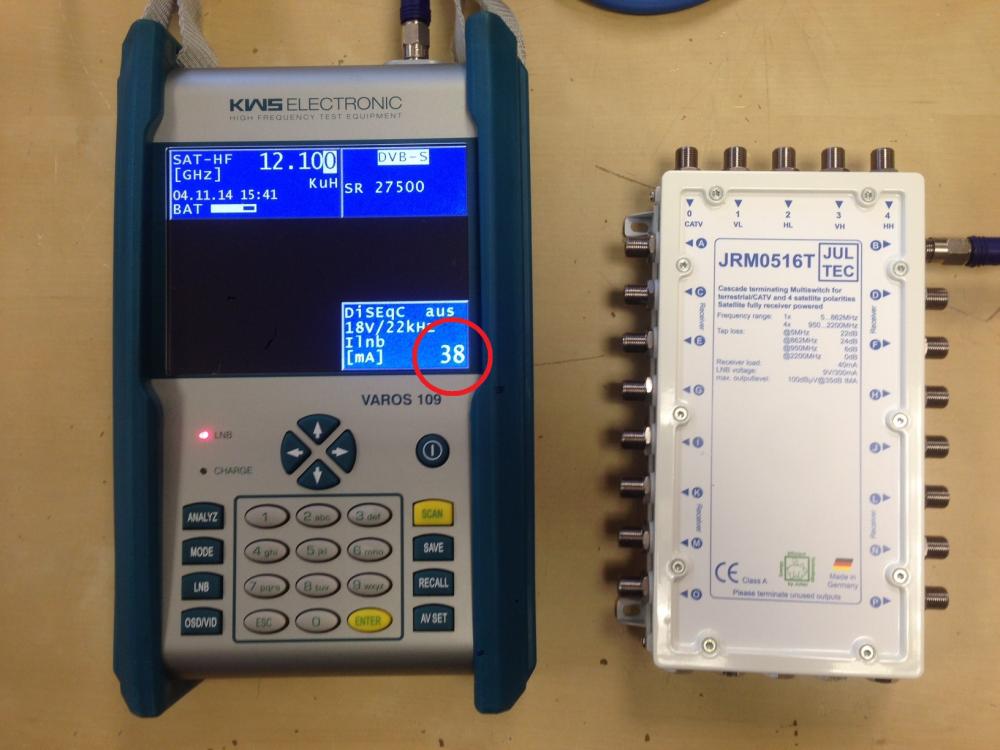

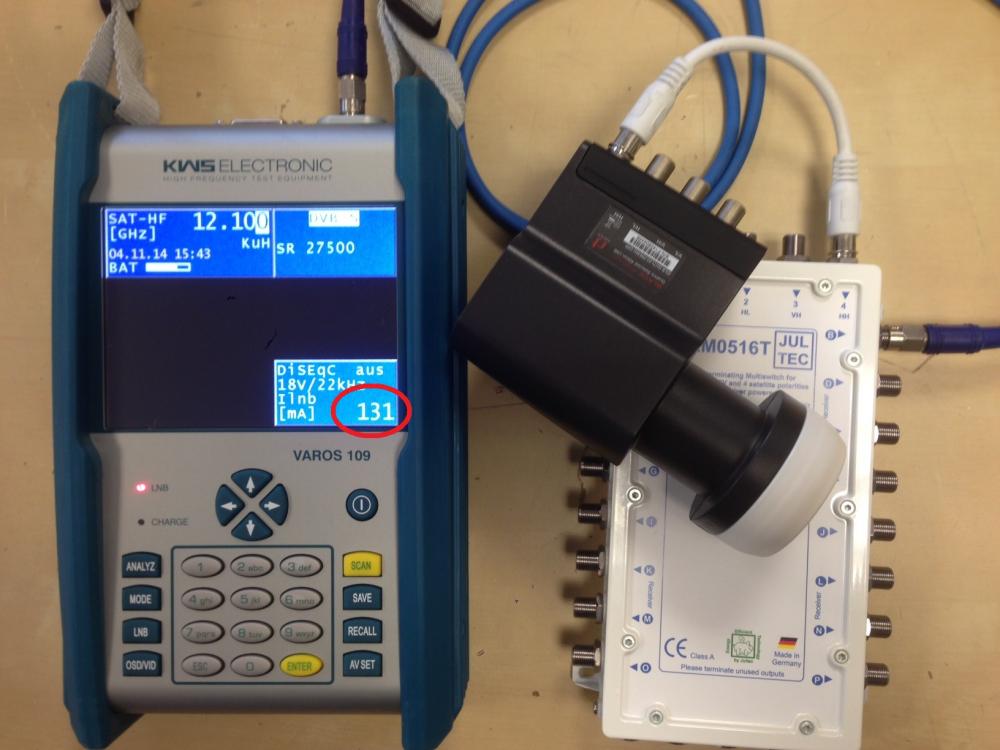

Hinzuaddiert werden muß grundsätzlich noch der maximale Eigenverbrauch des Multischalters. Es kann vorkommen, dass LNB und Multischalter zusammen weniger Strom aufnehmen, als das LNB alleine aufnehmen würde.
Diese Stromaufnahme reduziert sich noch weiter, sobald ein weiterer Receiver in Betrieb geht und Programme des gleichen Satellitensystems empfängt.
Bei den JULTEC-Geräten wird die LNB-Speisung des jeweiligen Receivers nur an das LNB weitergegeben, von welchem der Receiver auch tatsächlich ein Programm empfängt.

Einfach den Schleifenwiderstand messen. Ein einfaches Multimeter für 5€ reicht da. An einem Ende einen Kurzschluss zwischen Innenleiter und Schirm machen, am anderen Ende zwischen Innenleiter und Schirm messen. Wenn sich das im Bereich von 1 bis 2 Ohm bewegt kein Problem, wenn es deutlich mehr ist dann gibt es Probleme

Naja worst case rechnest du 18V * (60mA Stromaufnahme vom JRM0908T + LNB-Verbrauch) als Leistung. Sagen wir 3,6 W, mit Wirkungsgrad Receiver großzügig 4 W.
Dies multipliziert mit der Anzahl der TV-Seh-Stunden pro Tag mal 365 ergibt den Verbrauch pro Jahr.
Dem gegenüber 29 W x 24h x 365 => bei 8 Stunden: JULTEC 12 kWh = 3€, Technisat 254 kWh = 63€
