Jultec JRS0501-8M/T - Unicable Multischalter (1x8 UBs/IDs/Umsetzungen- a²CSS2 Technologie)
Shoplink

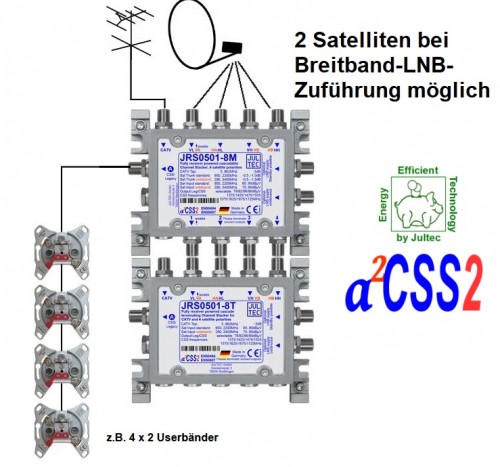

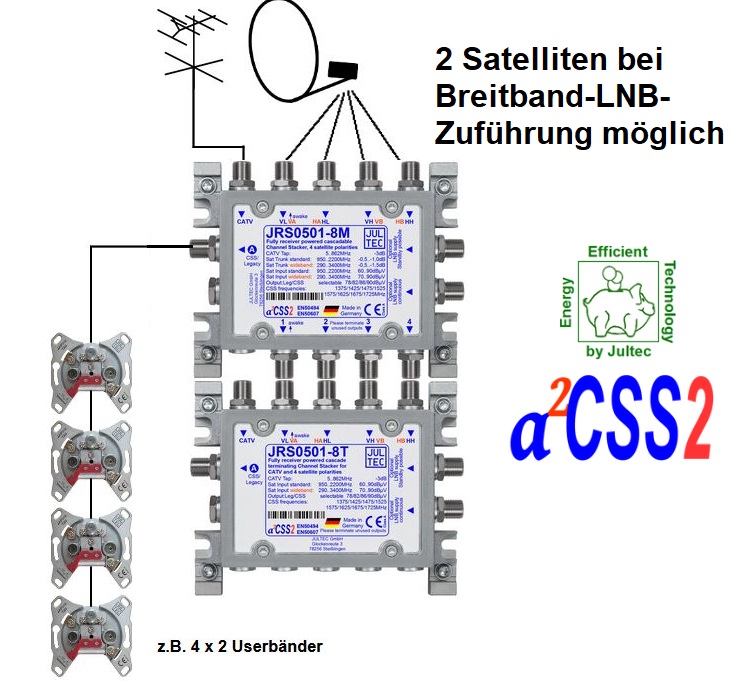

Jultec Receiver Powered Stacker mit 1x 8 Umsetzungen/UBs (voll receivergespeistes Einkabelsystem für 1 Satellit bei Quattro-LNB Versorgung oder 2 Satelliten bei Breitband-LNB-Versorgung)

Produktbeschreibung:

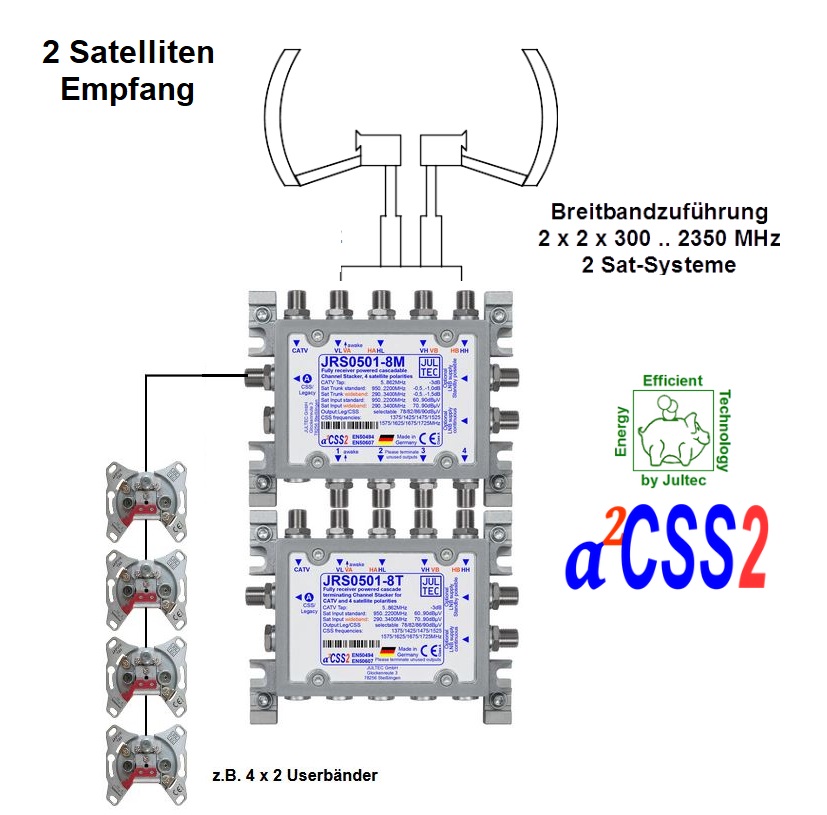

Bei den Geräten JRS0501-8M und JRS0501-8T handelt es sich um Einkabelmultischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind). Ein Netzteil kann aber optional angeschlossen werden.

Am Ausgang stehen 8 Userbänder für die Versorgung von 8 Empfangsteilen (z.B. je 4 Twin-Receiver oder 2 Quad-Receiver oder 1 Receiver mit FBC-Frontend) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden automatische Umschaltung / Legacy-/CSS-Kombifunktion (nicht möglich bei Breitband-LNB-Versorgung !).

Diese Einkabelumsetzer nutzen die a²CSS2-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. den Ausgangspegel, Userbandfrequenzen oder Sat-Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer separaten Informationsseite zusammengefasst.

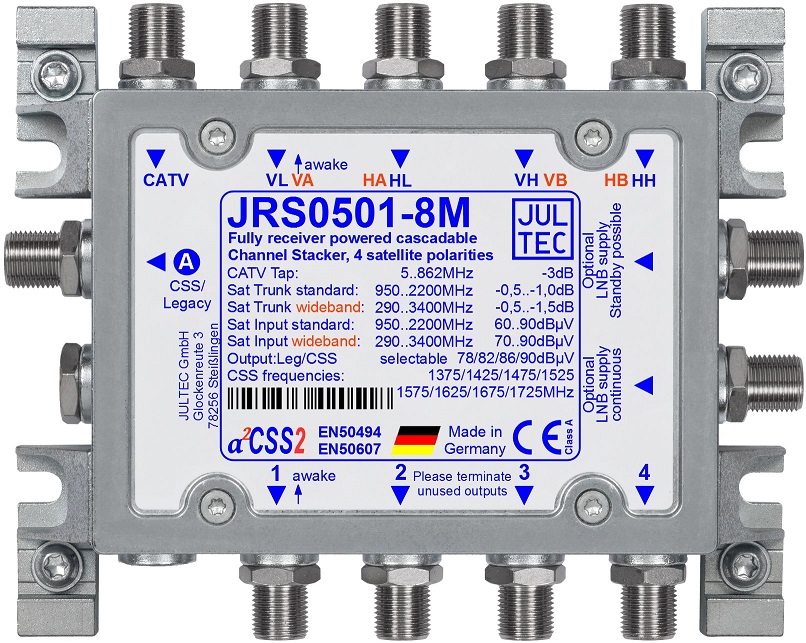

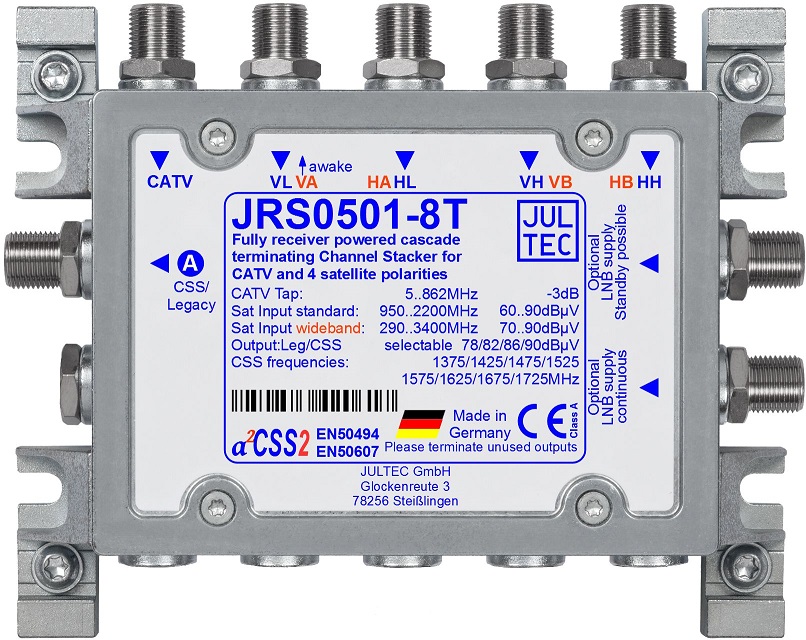

Der JRS0501-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der JRS0501-8T ist komplett terminiert (also Einzel- oder Abschlussgerät bei Kaskadierung mehrerer Schalter hintereinander). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.

Das Gerät kommt auch als:

Jultec JRS0502-8T / Jultec JRS0502-8M (2 Ausgänge a 8 Umsetzungen, voll receivergespeist)
Jultec JRS0504-8T / Jultec JRS0504-8M (4 Ausgänge a 8 Umsetzungen, voll receivergespeist)
Jultec JRS0506-8T / Jultec JRS0506-8M (6 Ausgänge a 8 Umsetzungen, voll receivergespeist)
Jultec JRS0508-8T / Jultec JRS0508-8M (8 Ausgänge a 8 Umsetzungen, voll receivergespeist)

Alle diese Geräte mit Jultec a²CSS2 Technologie, also schon der Nachfolger vom Jultec a²CSS1 Technologie-Standard => Einkabelumsetzer in a²CSS/a²CSS2-Technologie (Post by techno-com #25771)

Der erste Aufbau eines solchen Schalter ist fertig, verbaut wurde ein Jultec JRS0508-8M

Quelle vom Beitrag => Anfrage Umstellung SAT Anlage auf Unicable (incl. vielen Erklärungen, auch einer Pegelberechnung)
