Hallo Herr Uhde,

vor 2 Jahre habe ich bei Ihrem Shop meinen Satanlage umgerüstet, jetzt will ich noch einen VU+ Uno 4K SE von Ihrem Shop für meinen Hobbyraum kaufen, dazu will ich endlich von Quattro LNB auf Unicable LNB umstellen, wegen Streaming, Transcoding auf Tablet, Handy.
Was können Sie mir empfehlen, welche Unicable LNB (für Astra und Hotbird), welche Multischalter brauche ich.

Vielen Dank

Hallo zurück

Das hatten wir doch damals schon alles auf mehreren Seiten durchgesprochen/-geplant ?
Warum jetzt ein neuer Beitrag und alles von vorne ?
neue Multischalter aber welche?

2-3 Beiträge vor ihrer neuen Anfrage wurde auch gerade so eine Anlage hier umgesetzt => Umbau/Erweiterung Satanalge 2 Satelliten auf FBC-Tuner Versorgung (Unicable/JESS) + Legacy gemischt

Das ist genau das was sie planen, bei Ihnen würde nur ein Ausgang am Einkabel-Schalter schon ausreichen und damit wäre der JPS0901-8M schon ausreichend für eine FBC Tuner Versorgung.


Gesendet von iPhone mit Tapatalk

Hallo,

sorry ich habe nicht daran gedacht, dass meinen alten Beitrag weiter dazu schreiben, stattdessen neu Thread aufzumachen.

Da mein gekaufte Multischalter MS9/8 EMP ist kaputt gegangen, plötzlich gingen die Sender Astra Transponder 11347V: Kika HD, 3Sat HD, ZDF info HD nicht mehr, ich hatte mit alle andere Receiver probiert, das gleiche Problem. Ich kann diese Sender nur empfangen wenn ich den Kabel Astra VH von LNB raus geht direkt mit Receiver verbinden, vor 3 Wochen konnte ich alle Sender empfangen. Was meinen Sie es liegt am defekte LNB oder defekte Multischalter?

Ich will jetzt sowieso meine Satanlage erweitern auf FBC Tuner, es gibt viele Möglichkeiten, aber ich habe null Ahnung mit diesem neuen Einkabelsystem.
Kann ich den JRM0908T und den JPS0902-8M für meine 4 Receiver (davon Gigablue mit Twin Tuner, und VU+Uno 4K SE mit 2 FBC Tuner) nehmen (dabei kann man den Dur Line UCP20 weg lassen).

Oder es ist günstigere wenn ich ersetze meine alte Anlage mit diese Set: Dur Line DWB-32 K Wideband mit 2x Breiband-LNB und dazu 1x Verteiler 4-fach.
Verzeih mir ich habe in diesen Forum viel gelesen, aber ehrlich gesagt, verstehe immer nur Bahnhof.
Zur erinnern, habe ich damals zuerst den JRM0908T bestellt, dann hatte ich Problem mit dem Dur Line UCP20 gehabt, deswegen mußte ich den JRM0908T zurückgeben, dafür mußte ich den EMP MS 9/8 nehmen.

Vielen Dank

express2007 hat geschrieben:Hallo,

Hallo zurück

express2007 hat geschrieben:sorry ich habe nicht daran gedacht, dass meinen alten Beitrag weiter dazu schreiben, stattdessen neu Thread aufzumachen.

Bringt ja nicht viel, dann fangen wir hier jetzt von vorne an und alles das aus dem alten Beitrag geht von vorne los.

express2007 hat geschrieben:Da mein gekaufte Multischalter MS9/8 EMP ist kaputt gegangen, plötzlich gingen die Sender Astra Transponder 11347V: Kika HD, 3Sat HD, ZDF info HD nicht mehr, ich hatte mit alle andere Receiver probiert, das gleiche Problem. Ich kann diese Sender nur empfangen wenn ich den Kabel Astra VH von LNB raus geht direkt mit Receiver verbinden, vor 3 Wochen konnte ich alle Sender empfangen. Was meinen Sie es liegt am defekte LNB oder defekte Multischalter?

Das ist also das VL (vertikal Lowband) was nicht mehr geht.
Machen sie doch mal für einen Test die 4 Kabel für Astra 19 Grad (LNB1 Eingänge akt.) alle an das Sat-System B für den 2. Satelliten, ändern sie ihre Antennen-Einstellungen so das Astra über DiSEqC2 ("B") empfangen wird und testen dann ! Wäre der erste Test den ich machen würde .... vom LNB her muss die Versorgung ja OK sein, den sonst würde beim Dirket-Anschluss der Ebene an den Receiver da ja auch nichts kommen.
Aber ich erinnere mich immernoch an die ganzen Stecker-Probleme die sie im alten Beitrag hatten ....

express2007 hat geschrieben:Ich will jetzt sowieso meine Satanlage erweitern auf FBC Tuner, es gibt viele Möglichkeiten, aber ich habe null Ahnung mit diesem neuen Einkabelsystem.
Kann ich den JRM0908T und den JPS0902-8M für meine 4 Receiver (davon Gigablue mit Twin Tuner, und VU+Uno 4K SE mit 2 FBC Tuner) nehmen (dabei kann man den Dur Line UCP20 weg lassen).

Das würde genau so gehen wie in dem verlinkten Beitrag genau erklärt
Wobei dann noch ein großer Vorteil da wäre .... der JPS-Schalter hätte ein Netzteil dran, das würde die LNB-Spannungsversorgung mit übernehmen die bei ihnen damals nicht funktionierte auf Grund wohl sehr schlechter Koaxkabel die vorhanden sind. Dann funktioniert auch der JRM-Schalter da er "Unterstützung" vom Netzteil bekommt.

express2007 hat geschrieben:Oder es ist günstigere wenn ich ersetze meine alte Anlage mit diese Set: Dur Line DWB-32 K Wideband mit 2x Breiband-LNB und dazu 1x Verteiler 4-fach.
Verzeih mir ich habe in diesen Forum viel gelesen, aber ehrlich gesagt, verstehe immer nur Bahnhof.

Das diese Schalter nur "eingeschränkt" funktionieren finden sie hier in vielen Beiträgen erklärt, gerade wieder unter Unicable Anlage / Hausumbau ein paar Beiträge von ihrem neuen Thread hier. Weiterhin wäre das dann auch nicht kombiniertbar mit einem Standard 9/8 Legacy-Multischalter da dieser nicht per Breitband-LNBs versorgt werden kann (der geht nur per Quattro-LNB Versorgung wie bisher - siehe unter Inverto Breitband-LNB SP-IDLP-WDB01-OOPRO-OPP (Wideband / Whole Band - für z.B. Jultec a²'CSS Technologie) in vielen Beispielen umgesetzter Anlagen dort).
Was für sie "Bahnhof" ist müssen sie mir aber auch sagen, den sonst kann ich ihnen nichts dazu erklären. Sie müssen schon sagen was an den anderen Beiträgen unterständlich war das ich darauf auch eingehen kann Mit anderen Worten als in den anderen Beiträgen erklären kann man es aber nur schlecht, dort ist ja wirklich alles so genau wie nur möglich erklärt und in vielen Beiträgen durchgesprochen.

express2007 hat geschrieben:Zur erinnern, habe ich damals zuerst den JRM0908T bestellt, dann hatte ich Problem mit dem Dur Line UCP20 gehabt, deswegen mußte ich den JRM0908T zurückgeben, dafür mußte ich den EMP MS 9/8 nehmen.

Das war kein Problem mit dem UCP-System, das war wohl eher ein Problem mit dem "voll receivergespeist" vom JRM-Schalter und ihrer vorliegenden Verkabelung im Haus mit schlechten Kabeln. Ich kenne den anderen Beitrag ja noch sehr gut, habe ihn ja hier auch extra noch einmal direkt verlinkt.

Hallo,
ich habe wie Sie empfohlen, 4 Kabel von Hotbird weg nehme, und an diesen Plätze 4 Kabel von Astra einstecken, auf Receiver die Antenne Einstellung so ändern dass die Astra über Eingang B kommen., dann kann ich all Sender empfangen, kein Problem mit Astra Transponder 11347V mehr, das heißt ist der Multischalter kaputt? Oder LNB?
Ich habe damals Problem mit dem JRM0908T und Dur Line UCP20 gehabt, obwohl ich die mitbestellte F-Stecker verwendet, außerdem die Ursache durch schlechte Kabel kann man ausschließen, weil ich mein Receiver und Fernseher hoch im Dach brachte, und direkt mit kürzere , neuere Kabel angeschlossen, und da hatte ich auch keine bessere Ergebnis gehabt.
Vielen Dank

express2007 hat geschrieben:Hallo,

Hallo zurück

express2007 hat geschrieben:ich habe wie Sie empfohlen, 4 Kabel von Hotbird weg nehme, und an diesen Plätze 4 Kabel von Astra einstecken, auf Receiver die Antenne Einstellung so ändern dass die Astra über Eingang B kommen., dann kann ich all Sender empfangen, kein Problem mit Astra Transponder 11347V mehr, das heißt ist der Multischalter kaputt?

Ja, dann wird das der Multischalter sein ODER auch die Kabel haben einen weg (das aber nur wenn sie die Kabel oben an den LNBs vertauscht haben für die LNBs und NICHT unten am Multischalter umgesteckt haben - den dann wären es ja die gleichen Kabel die für den Astra-Empfang genutzt wurden).

express2007 hat geschrieben:Oder LNB?

Kann nicht sein, den das ist ja das genau gleiche LNB das jetzt weiterhin für den Astra-Empfang genutzt wird.

express2007 hat geschrieben:Ich habe damals Problem mit dem JRM0908T und Dur Line UCP20 gehabt, obwohl ich die mitbestellte F-Stecker verwendet, außerdem die Ursache durch schlechte Kabel kann man ausschließen, weil ich mein Receiver und Fernseher hoch im Dach brachte, und direkt mit kürzere , neuere Kabel angeschlossen, und da hatte ich auch keine bessere Ergebnis gehabt.

Dann ist da wirklich absolut was faul an ihrer Anlage Dann können ja lange Kabelwege nicht der Grund gewesen sein das der JRM nicht funktionierte.

zurück zu meine Frage Ich will jetzt sowieso meine Satanlage erweitern auf FBC Tuner.
Dann muss ich den Multischalter JRM0908T und dazu den JPS0901-8M oder muss ich unbedingt den JPS0902-8M nehmen? Können Sie mir den unterschied sagen?

express2007 hat geschrieben:.... und dazu den JPS0901-8M oder muss ich unbedingt den JPS0902-8M nehmen? Können Sie mir den unterschied sagen?

Jultec-Typenschlüssel
JPSxx01-yy = 1 Ausgang
JPSxx02-yy = 2 Ausgänge

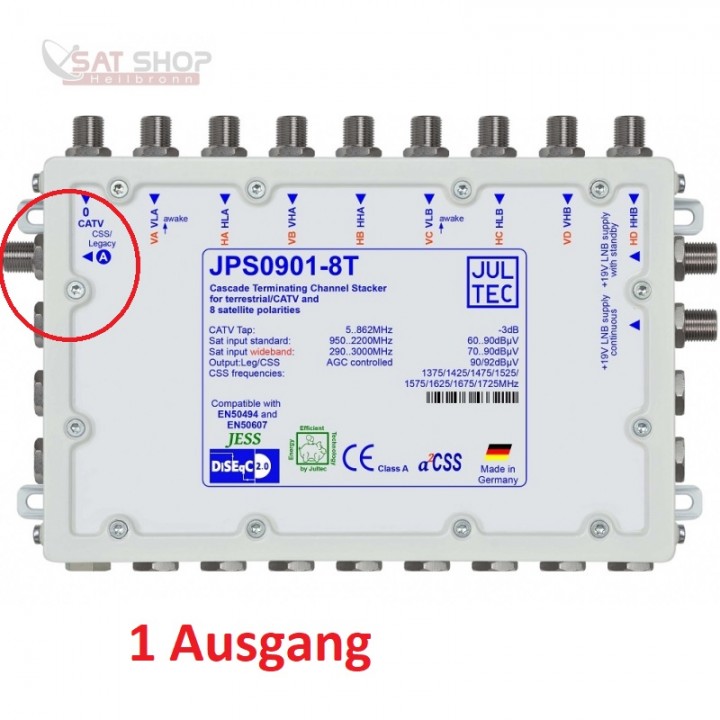

Produktbeschreibung vom JPS0901-8T/M

Jultec JPS0901-8T/8M Unicable-tauglicher Einkabel-Multischalter
5 Jahre Garantie

Produktbeschreibung:
Bei den Geräten JPS0901-8M und JPS0901-8T handelt es sich um Einkabelmultischalter für zwei Satellitensysteme (im Breitbandmodus 4 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).

Am Ausgang stehen 8 Userbänder für die Versorgung von 8 Empfangsteilen .... zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).

Produktbeschreibung vom JPS0902-8T/M

Jultec JPS0902-8T/8M Unicable-tauglicher Einkabel-Multischalter
5 Jahre Garantie

Produktbeschreibung:
Bei den Geräten JPS0902-8M und JPS0902-8T handelt es sich um Einkabelmultischalter für zwei Satellitensysteme (im Breitbandmodus 4 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).

An jedem der zwei Ausgänge stehen 8 Userbänder für die Versorgung von 8 Empfangsteilen .... zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).

das heißt wenn ich mit 5 Receiver, kann ich den JPS0901-8M problemlos nehmen? muss ich nur den 5 Fach Verteiler dazu, außerdem brauche ich neue Telefondose oder nicht?
Danke

express2007 hat geschrieben:das heißt wenn ich mit 5 Receiver, kann ich den JPS0901-8M problemlos nehmen? muss ich nur den 5 Fach Verteiler dazu,...

5 Receiver ? Ich dachte sie möchten weiterhin die Single-Receiver über einen JRM-Schalter versorgen ? Und 5 "Receiver" gibt nicht her wie viele Tuner versorgt werden sollen, den alleine der FBC-Tuner der VU+ Box würde diese 8 UBs (Unicalbe-Umsetzungen) benötigen wenn er voll versorgt werden sollte, dann blieben keine übrig für andere Tuner.

express2007 hat geschrieben:... außerdem brauche ich neue Telefondose oder nicht?

Was haben Telefondosen mit der Sache zu tun ?
Meinen sie Antennendosen ? Bitte mal den verlinkten Beitrag lesen, der erklärt auch alles über Verteiler etc.

sehen Sie, ich habe alles durchgelesen, aber habe nicht gecheckt, sonst habe ich keine blöde Frage gestellt. Das heißt wenn ich 5 Receiver anschließen will, dann brauche ich unbedingt den JPS0902-8M. Ist richtig? Können Sie nochmals den Links über Verteiler geben.
Oder kann ich bei Ihrem Shop vorbei kommen, meine Satanlage zusammenbauen und gleich mitnehmen?
Danke

Und ich verstehe nicht was sie jetzt planen !

Wollen sie jetzt ALLES auf die Einkabel-Versorgung umstellen, also alles ohne den JRM-Schalter wie das zuvor noch geplant war ?

express2007 hat geschrieben:Kann ich den JRM0908T und den JPS0902-8M für meine 4 Receiver (davon Gigablue mit Twin Tuner, und VU+Uno 4K SE mit 2 FBC Tuner) nehmen (dabei kann man den Dur Line UCP20 weg lassen).

Sie können auch den JPS0902-8T (+ Netzteil JNT19-2000) alleine nehmen ... dann den einen Ausgang vom Schalter direkt auf die VU+ Box mit FBC-Tuner geben, so werden von dieser dann alle 8 Tuner versorgt. Den 2. Ausgang über einen 4-fach Verteiler aufsplitten und damit dann die anderen 4 Receiver versorgen, denen würden dann insgesamt weitere 8 UB (Unicable-Versorgungen) zur Verfügung stehen das z.B. alle per Twin-Versorgung versorgt wären.

Parallel läuft unter SAT-Anlage Neuerrichtung EFH gerade ein Beitrag der das genau aufzeigt ! Dort auch mit Bildern und Erklärungen welche Verteiler genau und welche Antennendosen.

Hallo,
Vielen Dank für die Beratung, das heißt für mich wäre folgenden benötigt:
• 1x JPS0902-8T
• 1x Netzteil JNT19-2000
• 1x Verteiler 4-fach KATHREIN EBC114
• 1x VU+ Uno 4K SE
Da ich jede Receiver direkt verbinden ohne durch Schleifen, brauche ich keine zusätzliche Antennendose?
Kann ich gleich diese Sache im Warenkorb legen?
Danke

Es werden hier Antennendosen benötigt für Pegelanpassung und Entkopplung hier .... JAD307TRS Enddosen !


Gesendet von iPad mit Tapatalk

Das heißt für meine 4 Receiver brauche ich 4 neue JAD307TRS Enddosen! muss ich nur mit den alten Antennendosen austauschen?

Sie brauchen dann 5 Dosen davon, eine direkt am Ausgang vom Schalter und 4 nach dem 4-fach Verteiler (wenn alle Ausgänge davon belegt werden).
Und ja, die werden einfach ausgetauscht.

P.S. Es würde auch gehen den Verteiler EBC14 mit Dioden zu nehmen, dann könnten sie diese 4 Dosen (Stichdosen wie jetzt dort verbaut) auch behalten wenn da wirklich nur eine Dose pro Strang wäre !
Die direkt am Ausgang vom JPS angeschlossene Antennendose jetzt (eine "Stich"dose) muss getauscht werden in einen "End"dose (JAD307'TRS) um den Pegel anzupassen.


Gesendet von iPhone mit Tapatalk

ja, bei mir jede Strang ist nur eine Dose.
Was meinen Sie damit:

techno-com hat geschrieben:Die direkt am Ausgang vom JPS muss getauscht werden um den Pegel anzupassen.

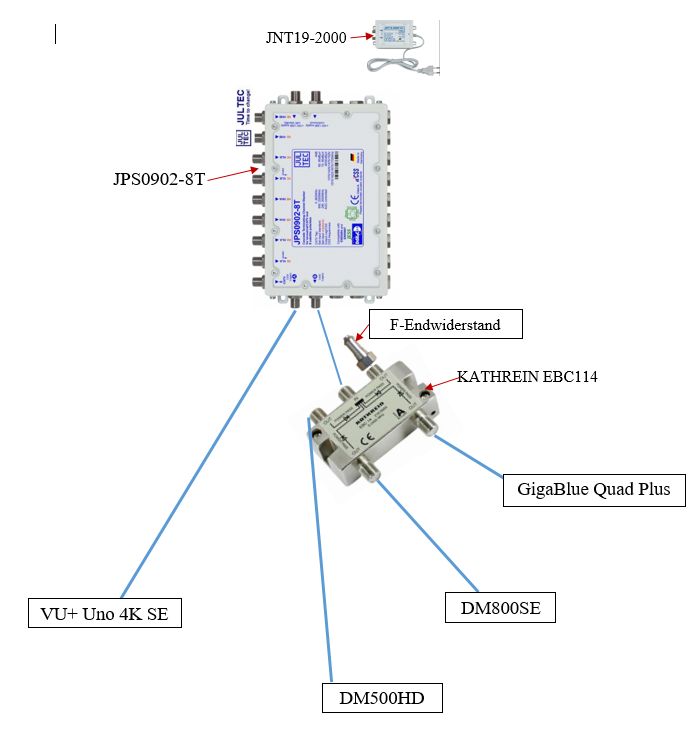

ist es OK so? Brauche ich doch keine Endsose oder doch?
Danke

Mal abgesehen das ich in dieser Zeichung gar keine Dosen jetzt sehe und gekoppelt das mit meiner Annahme das dort zumindest vorher "Stich"dosen drin waren da sie ja sonst nichts hätten "tauschen können" (die drin sein müssen das man etwas tauschen könnte) verstehe ich jetzt nur noch Bahnhof, also gar nichts mehr ...

Was ist den akt. GENAU dort ? Sind Dosen da oder wie in dieser Zeichnung gar nichts ?

Wohin welche Dose kommt, auch wenn sie jetzt wieder weg geplant werden durch die neue Frage, hatte ich doch zuvor schon ganz genau erklärt und dazu ist das alles auch in den verllnkten Beiträgen super haarschaft genau erklärt.

Vielen Dank für ihre Bestellung

Für die Vollständigkeit vom Beitrag hier noch ein Screenshot davon:

Sorry, ich habe nicht deutlich beschrieben, ich habe im jede Zimmer ein normale Antennendose, die Kabel geht direkt von Dach in diesen Antennendose, brauche ich noch dazu diese Endosen, wenn doch, dann warten Sie mit dem Paket zuschicken, ich muss noch bestellen

Das hatte ich oben schon erklärt:

techno-com hat geschrieben:Die direkt am Ausgang vom JPS angeschlossene Antennendose jetzt (eine "Stich"dose) muss getauscht werden in einen "End"dose (JAD307'TRS) um den Pegel anzupassen.

Paket geht eh erst morgen dann raus da dieser Multischalter nicht da ist, wurde aber bereits bestellt und ist morgen da und dann alles für den Versand bereit.

Wenn sie noch eine Enddose (JAD307TRS) haben möchten überweisen sie einfach per Paypal manuell an unsere Emailadresse den Preis für diese (8,90€), geht dann alles zusammen raus das keine erneuten Versandkosten anfallen.
Ein Endwiderstand (F-Endwiderstand DC-entkoppelt) fehlt auch in der Bestellung für den Abschluss vom offenen Ausgang am Kathrein EBC14, oder ist der bereits vorhanden ?

Sie haben mich verwirrt mit:

Es würde auch gehen den Verteiler EBC14 mit Dioden zu nehmen, dann könnten sie diese 4 Dosen (Stichdosen wie jetzt dort verbaut) auch behalten wenn da wirklich nur eine Dose pro Strang wäre !

Dann haben sie noch geschrieben:

Die direkt am Ausgang vom JPS angeschlossene Antennendose jetzt (eine Stichdose) muss getauscht werden in einen Enddose (JAD307'TRS) um den Pegel anzupassen.

Bei mir gehen im Dach 4 Kabel im jedem Zimmer, im jeden Zimmer wurde 1 Stichdose verbaut.

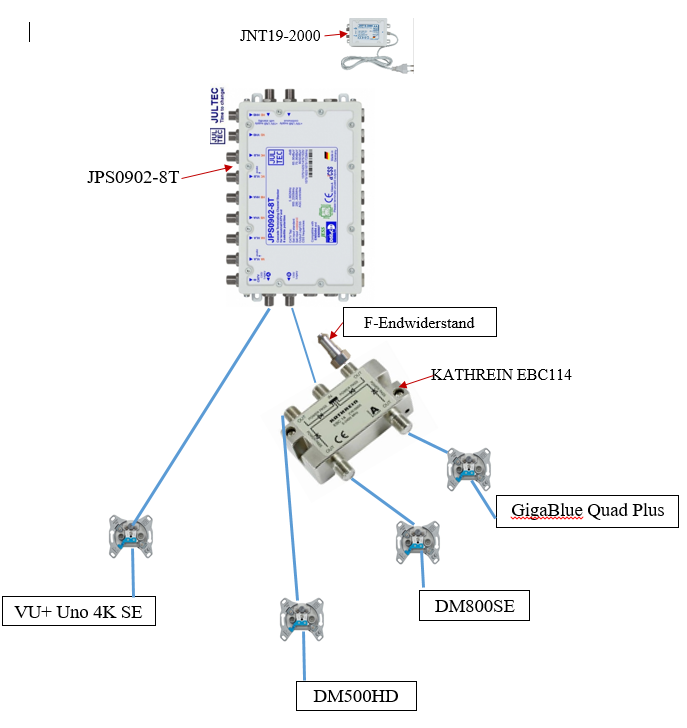

Ich habe die Skizze nochmal gemacht, ich hoffe dieses mal richtig! Im meinem Fall brauche ich nur 4 neue JAD307TRS Enddosen, gegen die 4 Stichdosen auszutauschen?
Danke

Die Dosen nach dem dann diodenentkoppelten EBC14 können bleiben wenn dort nur eine Dose pro Ausgang hin kommt.
Nur die Dose die direkt aus dem JPS kommt (bei der Uno 4k SE) muss getauscht werden gegen eine Enddose (JAD307TRS).

Das hatte ich oben erklärt, daher auch von mir geschrieben das nur eine Dose fehlt und der Preis dafür ... abgesehen von der Sache mit dem fehlenden F-Endwiderstand.

Ich werde jetzt per Paypal manuell an den Email: info@satshop-heilbronn.de 8,90€ überweisen, ist die E-Mail Adresse richtig?
Danke

Super, das Paket ist da, ich hoffe dass ich am Wochenende Zeit habe um das auszuprobieren.

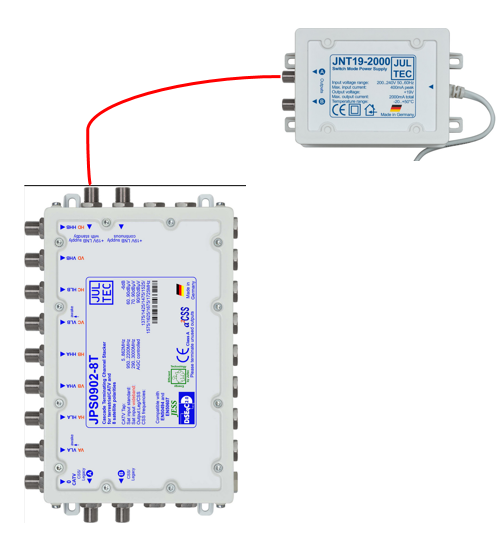

Eine Frage habe ich noch, können Sie mir helfen, wie ich das Netzteil JNT19-2000 mit dem JPS0902-8T verbinde.
Am Netzteil welche Ausgang soll ich nehmen, A oder B, oder egal?
Am JPS0902-8T welchen Eingang soll ich nehmen? : "19V LNB supply continuous" oder "19V LNB supply with standby" ?
Kann ich wie auf der Zeichnung steht, verbinden?
Danke

Das ist doch bei jedem Bild aus jedem Beitrag gezeigt, abgesehen das es erklärt ist auch in den Datenblättern/technischen Beschreibungen !?

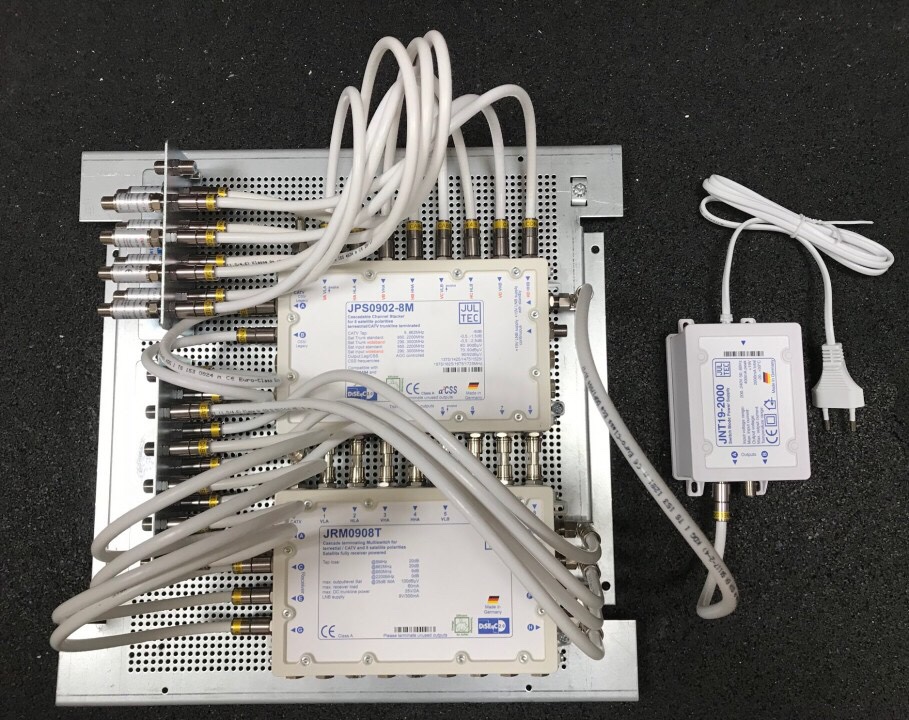

Mein erster oben verlinkten Beitrag hat sogar mit diesem Schalter ein Bild drin der das genau aufzeigt, den doch nicht gelesen ?
=> Umbau/Erweiterung Satanalge 2 Satelliten auf FBC-Tuner Versorgung (Unicable/JESS) + Legacy gemischt Was spricht dagegen das auch so anzuschließen ?

Welcher Ausgang am Netzteil ? Dazu Artikelbeschreibung von diesem (Auszug daraus):

Das Netzteil ist mit zwei gleichberechtigten F-Buchsen ausgestattet, so dass auch mehrere Geräte aus einem Netzteil versorgt werden können (z.B. ein "JPS" und ein "JMA" bzw. auch "JFA110" UKW-Verstärker oder "JAC110" Kabelfernsehe-Verstärker).

Welcher Strom-Eingang am Multischalter ?
Technische Hinweise zur JPS-Serie (steht zum Download bei jedem JPS-Schalter im Shop und auch hier in vielen Beschreibungen vom Forum)

Soll ein LNB versorgt werden, muss an den JPS ein Netzteil angeschlossen werden.
Es sind zwei F-Buchsen zum Anschluss eines Netzteils vorhanden. Beim Anschluss des Netzteils an die mit "Standby" gekennzeichnete Buchse wird die LNB-Speisung nur dann aktiviert, wenn mindestens ein an den JPS direkt angeschlossenes Empfangsgerät eingeschaltet ist. Werden mehrere JPS kaskadiert, wird das Netzteil an die für Dauerspeisung vorgesehene Buchse angeschlossen. Es ist dann ausreichend, ein beliebiges Gerät in einer aus JPS-Geräten bestehenden Kaskade mit einem Netzteil auszustatten

Gesendet von iPhone mit Tapatalk

Danke

Edlich, gestern habe icch Zeit gehabt, meine neu gekaute Satanlage und den VU+ einzurichten, alles perfekt wie es sein sollte. Vielen Dank

Hallo,

jetzt plötzlich habe ich Problem mit der VU+ Fernbedienung, die Tasten VOL +- (für die Lautstärke) und die STUMM Taste reagiert nicht mehr, ist die Fernbedienung defekt oder der Receiver kaputt, muss ich einschicken? Können Sie mir weiter helfen?
