Kaufempfehlung Einkabelsystem Upgrade

Mave001 · Ungelesener Beitrag von **Mave001** » 4. März 2025 11:06

Hallo,

ich muß Sat EInkabelsystem wieder auf den aktuellen stand zurückholen (aktuel fehlen viele Programme in der Senderliste: ZDF, ARD .....)

Verbaut ist aktuell ein MTI AP84 XT2BL Quattro LNB das aber nur mit 2 Kabeln angeschloßen ist ! gleich dahinter ist ist ein Smart DPA 31 (2 Eingänge vom LNB Vertikal in / Horizontal in und ein Ausgang) der Augang geht direkt auf einen Hirschmann 3-fach Verteiler VFC 0631 SF 9DB 5-2400MHZ / DC und von dort geht mit 3 Kabeln an die Geräte.
Insgesammt gibt es 4 TV Geräte bzw Recsiver (also ist entweder irgenwo noch ein Verteiler oder an einer Dose durchgeschleift ?)
An eine der 4 Dosen hatte ich jetzt guten Zugang und konnte diese herausschrauben um den typ zu sehen : Axing SSD 11
Neue Kabel an die Wohnungen verlegen ist nicht möglich ! aber neue bzw 4 Kabel an die Sat Antenne ist kein Problem

Habe mich hier im Shop schonmal umgeschaut aber die Auswahl der Unicable Multischalter / LNBs / Anttendosen ist recht groß
Was würdet iht mir empfehlen bzw was kann von der alten Anlage übernommen werden (Verteiler, Antenndose...) ?

MFG
Mave

techno-com

Hallo und

Für diese Art von Umstellung haben wir einen eigenen Such-TAG => tag/statisches-Einkabelsystem

Erklärung in einem neueren Thema z.B. unter Umstellung von Smart GP31D auf Unicable

Ein Quattro-LNB (4 Ausgänge wo alle Ebenen einzeln einen Ausgang haben) reicht natürlich dann nicht aus wenn man von diesen 4 Ebenen nur 2 angeschlossen hat (auf den beiden fehlenden Anschlüssen kommen die HD-Programme ja rein, dann müssen die auch angeschlossen sein) ... können sie vom Quattro-LNB bis hin zum Multischalter-Aufbau weitere 2 Kabel verlegen (Edit: hatten sie ja geschrieben, das geht

).

Grundsätzlich passt zu ihrem Vorhaben genau das was ich eben im ersten Beitrag in dieser Rubrik erklärt hatte => Umbau von Kabel auf Unicable, Test von vorhandenen Kabeln

Hinweis: alle Antennendosen müssen ausgetauscht werden und alle Receiver müssen unicable-tauglich sein , es wird aber bei einem Unicable-System immer alles übertragen (Vollband-Empfang).

Mave001 · Ungelesener Beitrag von **Mave001** » 7. März 2025 20:46

Ok Danke erstmal .. habe mich jetzt hier im Shop umgeschaut ! Habe jetzt vor folgendes zu bestellen :

Multischalter :
Jultec JRS0501-8T
oder
Jultec JPS0501-16T + Jultec Netzteil JNT19-2000
was spricht gegen das preiswerte model Dur-Line DCS 551-24 ?

LNB:
Polytron OSP-AP 95 Quattro Universal LNB
oder
Inverto Premium Quattro Universal PLL LNB IDLP-QUTL410-PREMU-OPN

Verteiler :
F- Verteiler 3-fach SAT- tauglich mit Diodenentkopplung SAT-VT30 Dur-Line Dur-Line
F- Verteiler 2-fach SAT- tauglich mit Diodenentkopplung SAT-VT20 Dur-Line Dur-Line

Dosen :
ich denke alles Enddosen soweit ich das sehen kann .. es geht wie beschrieben vom DPA auf einen 3 Fach verteiler und sowie ich das von unten ohne Leiter Gerüst erkennen kann hängt in der der einen Leitung noch ein 2 fach Verteiler also komme ich auf meine 4 Teilnehmer und jeder eine Enddose richtig ?

4x JAD307TRS (Enddose - 7db)

Über eine grobe einschätzung oder erleuterung der allternativ Artikel wäre ich sehr dankbar

Gruß
Mave

techno-com

Hallo zurück

Mave001 hat geschrieben: 7. März 2025 20:46Ok Danke erstmal

Mave001 hat geschrieben: 7. März 2025 20:46.. habe mich jetzt hier im Shop umgeschaut ! Habe jetzt vor folgendes zu bestellen :

Multischalter :
Jultec JRS0501-8T
oder
Jultec JPS0501-16T + Jultec Netzteil JNT19-2000

Was hier für einer hängt davon ab wie viele UBs sie haben möchten, also wie viele Receiver/Tuner versorgt werden müssen (ich sehe akt. nur 4 Endgeräte, bei 8 UBs vom JRS0501-8T wären das ja schon 2 pro Gerät, also eine Twin-Versorgung).
Alternativ könnte man auch einen Jultec JRS0502-8T nehmen der dann 2 Ausgänge hätte mit je 8 UBs .... Ein Ausgang auf den Strang mit den 2 Dosen und einen Ausgang über einen 2-fach Verteiler (das wäre ein Kathrein EBC110) dann auf die beiden Enddosen.

Mave001 hat geschrieben: 7. März 2025 20:46was spricht gegen das preiswerte model Dur-Line DCS 551-24 ?

Finger weg von Geräten die mit dCSS-Technologie arbeiten, macht sehr oft riesen Probleme
Such-TAG => tag/dCSS-Probleme

Mave001 hat geschrieben: 7. März 2025 20:46LNB:
Polytron OSP-AP 95 Quattro Universal LNB
oder
Inverto Premium Quattro Universal PLL LNB IDLP-QUTL410-PREMU-OPN

Der Polytron ist hier die bessere Wahl ... in ihrem Fall würde es sogar über Breitband-LNB gehen, dann werden nur 2 Kabel vom LNB bis zum Multischalter benötigt.
Beispiel: Kaufberatung Einfamilienhaus - Unitymedia zu Unicable

Breitband-LNB => GT-Sat Breitband-LNB GT-WB1 (10.41 GHz Wideband / Whole Band
Vorprogrammierung vom Multischalter dafür => Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS/a²CSS2 Technologie)

Mave001 hat geschrieben: 7. März 2025 20:46Verteiler :
F- Verteiler 3-fach SAT- tauglich mit Diodenentkopplung SAT-VT30 Dur-Line Dur-Line
F- Verteiler 2-fach SAT- tauglich mit Diodenentkopplung SAT-VT20 Dur-Line Dur-Line

Nein, die Verteiler dürfen alle keine Diodenentkopplung haben !

Mave001 hat geschrieben: 7. März 2025 20:46Dosen :
ich denke alles Enddosen soweit ich das sehen kann .. es geht wie beschrieben vom DPA auf einen 3 Fach verteiler und sowie ich das von unten ohne Leiter Gerüst erkennen kann hängt in der der einen Leitung noch ein 2 fach Verteiler also komme ich auf meine 4 Teilnehmer und jeder eine Enddose richtig ?

4x JAD307TRS (Enddose - 7db)

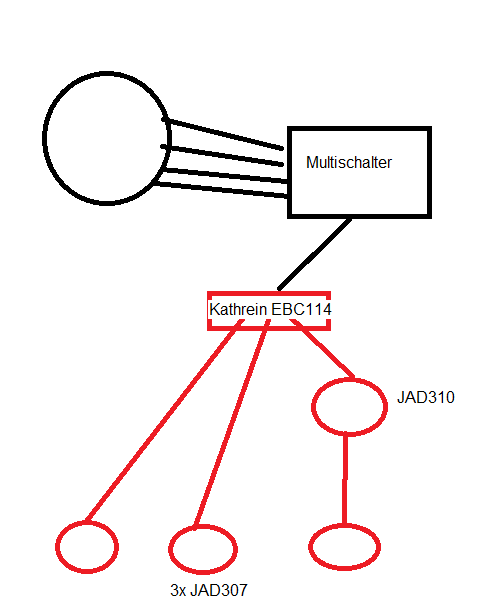

Kommt darauf an wie das jetzt genau verkabelt ist ..... so wie sie es schreiben mit einem 4-fach Verteiler und folgendem 2-fach Verteiler dann wenn dort wirklich noch einmal ein Verteiler ist ... wenn da 2 Dosen in Reihen sein sollten dann so:

Das sollte sie vorher genau wissen alles .... in dem oben im Bild gezeigten Fall müsste der 4. Ausgang vom Kathrein EBC114 4-fach Verteiler der nicht benötigt wird mit einem F-Endwiderstand DC-entkoppelt zu gemacht werden.

Mave001 hat geschrieben: 7. März 2025 20:46Über eine grobe einschätzung oder erleuterung der allternativ Artikel wäre ich sehr dankbar

Potentialausgleich, erklärt in jedem Beitrag, fehlt dann noch. Überspannungsschutz wäre auch noch eine gute Sache, auch das ist erklärt in jedem anderen Beitrag.

Mave001 · Ungelesener Beitrag von **Mave001** » 10. März 2025 17:49

Super

Hier jetzt meine Endgültige bestellung

1x Jultec JRS0501-8T
1x Polytron OSP-AP 95 Quattro Universal LNB
1x Verteiler 4-fach KATHREIN EBC114 ohne Diodenentkopplung
1x Verteiler 2-fach KATHREIN EBC110 ohne Diodenentkopplung
1x F-Endwiderstand (DC-entkoppelt) (weil der Kathrein ein 4 fach Verteiler ist ich aber nur 3fach benötige)
6x Jultec JAD310TRS Durchgangs Antennendose für Unicable / Jess (10dB Dämpfung)
3x Endwiderstand BK (DC-entkoppelt) SAT-DS80-2
20m Kathrein LCD 115 A++ Koaxkabel (Voll-Kupfer / UV-beständig PE schwarz ( für die 4 Kabel an das LNB)
20m DUR-line DUR 95KN Vollkupfer Koaxialkabel SAT-Digitalkabel ( für die Innere Verkabelung am Multiswitch Verteiler usw.)
30x Cabelcon F-6-TD SELF INSTALL 5.1 NI True Drop

Habe mich für nur Durchgangsdosen entschieden da bin ich etwas flexibler und kann dann dort wo ich eine Enddose will den Wiederstand montieren und habe somit die möglichkeit die Anlage noch un 2 weitere Tvs zu erweitern .

ich hoffe das solte so passen ?

Gruß Mave

techno-com

Mave001 hat geschrieben: 10. März 2025 17:49Super

Hallo zurück

Mave001 hat geschrieben: 10. März 2025 17:49Hier jetzt meine Endgültige bestellung

Bitte noch nicht bestellen, ich glaube da müssen wir noch ein paar Sachen durchsprechen genau

Mave001 hat geschrieben: 10. März 2025 17:49ich hoffe das solte so passen ?

Verstehe nicht ganz warum so ......

Mave001 hat geschrieben: 10. März 2025 17:49Habe mich für nur Durchgangsdosen entschieden da bin ich etwas flexibler und kann dann dort wo ich eine Enddose will den Wiederstand montieren und habe somit die möglichkeit die Anlage noch un 2 weitere Tvs zu erweitern .

6 Durchgangsdosen wollen sie jetzt bestellen .... ich sehe bisher aber nur 3 Stränge mit 4 Dosen nach ihrer Beschreibung (wobei noch nicht einmal klar ist ob da irgendwo noch ein 2-fach Verteiler ist oder jetzt schon 1x eine Durchgangdose verwendet wird - könnte man recht schnell sehen wenn man diese eine relevante Dose aufmacht und schaut ob da 1 oder 2 Kabel drin angeschlossen sind).
Was spricht gegen 4 Enddosen (JAD307) und einfach 2 Durchgangdosen (JAD310) ?
Weiterhin sollten die Dosen die an einem Strang sind auch abgestuft sein, deshalb gibt es die JAD-Dosen ja mit 4 unterschiedlichen Auskoppeldämpfungen. Heißt dann wäre richtiger eine JAD314 als erste Dose zu nehmen und dann dahinter eine JAD310 mit BK-Endwiderstand zur Enddose gemacht. Aber da ist es jetzt schon, da kann man dann gleich die Enddosen nehmen (JAD307) und davor eine Durchgangdose (JAD310) setzen.

Weiterhin fehlt nicht nur 1 F-Endwiderstand für den offenen 4. Ausgang vom 4-fach Verteiler, da fehlt auch noch einer für den offenen terrestrischen Eingang vom JRS-Schalter.

Auch fehlt alles was zum Potentialausgleich / Überspannungsschutz gehört, auch das hatte ich vorab erwähnt dass es fehlt und das ist in sicher jedem verlinkten Beitrag auch alles erklärt und auch in Bildern gezeigt (der innere Blitzschutz ist nicht nur ein nice-to-have, das ist eine Vorschrift).

techno-com

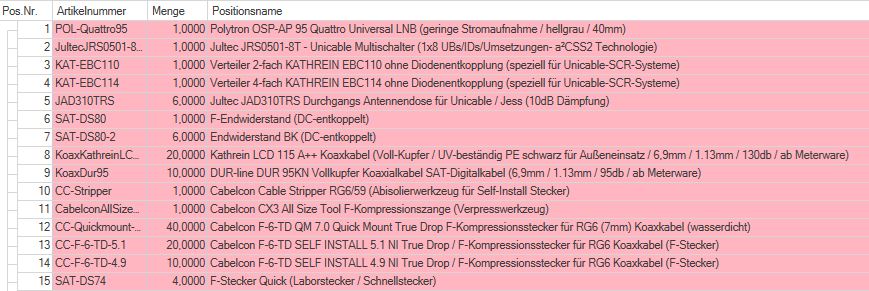

Und jetzt konnt ich eine Bestellung von gestern Abend ihnen schon zuordnen ......

Ging aber alles bereits heute Morgen per DHL raus.

Mave001 · Ungelesener Beitrag von **Mave001** » 13. März 2025 17:56

ja habe schon alles bestellt ... habe auch vor der Bestellung telefonisch im SAT-Shop angerufen wegen den Dosen und habe gedacht das ich da mit ihnen spreche ..

Also Potentialausgleich ist schon vorhanden
ich bin aktuell 50 KM von der besagten Anlage entfernt deshalb ist es mir nicht möglich eine Dose heraus zu machen und zu schuaen ! aus diesem grund wollte ich auf Nummer sicher gehen und habe nur die Durchgangsdosen und Endwiederstände bestellt !
ich fahre erst am Sontag dahin und mein Ziel ist es erstmal 2 TVs zu laufen zu kriegen falls ich dann nochwas an andrem Dosen benötige kann ich diese noch bestellen !
Ist der endwiederstand am teristischen Eingang sofort zwingend nötig oder auch noch im nachgang möglich ?

techno-com

Mave001 hat geschrieben: 13. März 2025 17:56Ist der endwiederstand am teristischen Eingang sofort zwingend nötig oder auch noch im nachgang möglich ?

Nicht direkt notwendig …..
