Kommt erst einmal darauf an wo überhaupt ihr Sende-Mast steht der UKW überträgt ... wenn das jetzt per Wurfantenne in den oberen Stockwerken gut geht ist anzunehmen das der "recht nah" steht, wäre also OK. Es gibt verschiedene Ausführungen von UKW-Antennen. Eine Ringdipol-Antenne mit ihrer ...

Hallo Dipol, erst einmal vielen Dank für deine Kommentare. Ich weiß das zu schätzen.

Einmal mehr DC-Leitungen, die ohne Zugentlastung in den Lüftungszug gehängt wurden.
Also eine Zugentlastung nachrüsten? Anderseits wird an den DC-Kabeln auch nicht gezogen. Wie auch immer: Ich habe zwei gute ...

Hallo zusammen,

ich bin es nochmal!

Die SAT-Anlage tut weiterhin wie gewünscht, aber da wir nun in einem Kellerraum (mit Dose) eine Receiver-TV-Kombo aufgestellt haben, versagen die UKW-Wurfantennen. Internetradio ist eine Option, aber ich will hier auch einmal eine UKW-Dachantenne durchspielen ...

Danke für den Hinweis - absolut vorbildlicher Support! Ich werde das bei Gelegenheit mal tauschen.

Ja, ich habe diese Aussage per E-Mail bekommen.

Noch als Nachtrag, folgendes kam vom Sky-Support: "Die Ansteuerung mehrerer Satelliten mit Hilfe eines DiSEqC Schalter in Verbindung mit der Unicable Lösung ist mit unseren Sky+ Receivern nicht vorgesehen."

Ich habe auch keinen anderen Weg gefunden, die Idee von guba hat leider ebenfalls nicht ...

19,2° auf A umzustecken hat geholfen, die deutschen Sender sind jetzt auch im Unicable-Modus da. Allerdings keine englischen. Der Satellit lässt sich auch gar nicht umstellen im Unicable-Modus und mehrere Satelliten hinzuzufügen, scheint nur im normalen Modus zu gehen.

Andererseits ist das halb so ...

Wieder einmal danke für die schnelle Hilfe!

Wie haben sie es den genau eingestellt ?
Aus dem Kopf heraus:
Satellit: Astra 1 (nicht änderbar)
2: 1382 MHz
4: 1586 MHz

Das ist der aktuelle Plan:

Wenn nur ein Receiver im Standard-Legacy-Modus an der Anlage aktiv ist schaltet der ...

Und wieder gibt es eine neue Frage:
Wir haben jetzt inzwischen den Sky-HD-Receiver erhalten und das Teil macht (wie erwartet?) Probleme mit unserer Unicable-Verkabelung.

Folgendes Problem: Im Konfigurationsmodus SatCR findet er keine Sender. Die beiden Frequenzen und die jeweiligen Userbänder (ich ...

Eigentlich bei einer Wurfantenne gar keinen ... außer eben einen Kurzschluss in einem selbst verlegten Kabel.
Okay, danke. Ich dachte, dass man das Kabel vielleicht nicht zu nah an einem Lautsprecher/Netzteilen vorbeiführen sollte.

Ein Sky-Receiver (wie auch die meisten anderen Twin-Receiver ...

Ach, eine Frage habe ich noch: Kann ich meine UKW-Wurfantenne einfach mit einem handelsüblichen Koax-Kabel verlängern? Und haben Sie noch Tipps, wie man schwächere Sender noch klar hereinbekommen kann? Anders gefragt: Welche Fehler kann ich bei der Verlegung der UKW-Antenne machen?

Und mir fällt ...

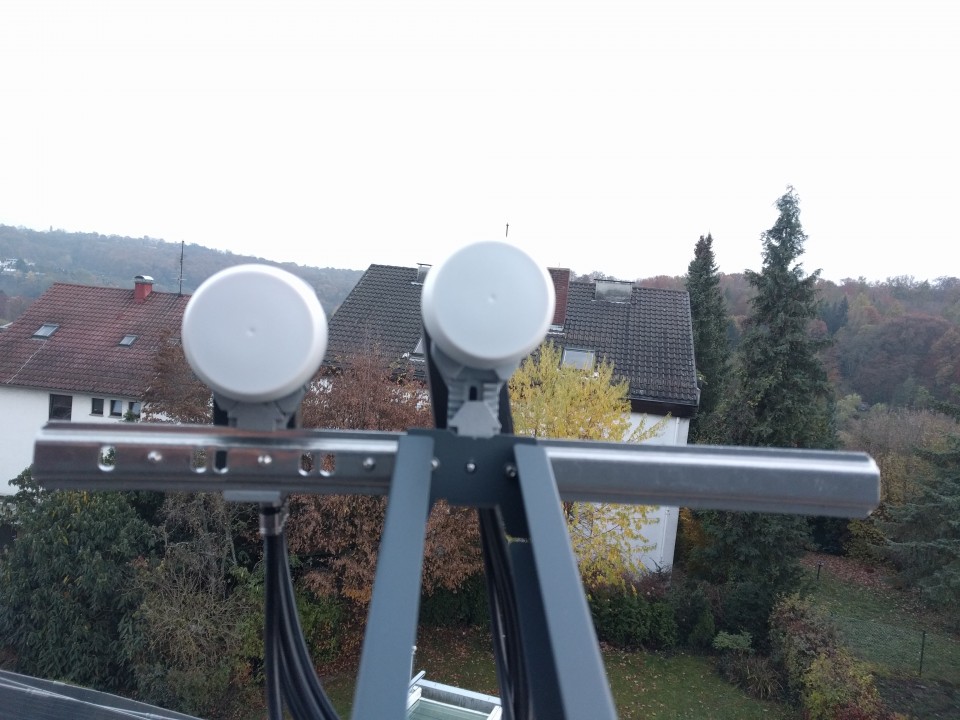

So, hier ein paar Bilder (zusätzlich zu denen, die schon im Thread sind):

So, jetzt muss ich doch noch einmal Rückmeldung geben. Eins vorweg: Seit dem Wochenende funktioniert alles bestens. In diesem Post werde ich daher nochmal kurz auf die letzte Antwort eingehen und im nächsten Post noch etwas dokumentieren (für mich und eventuell auch andere).

Die Montageanleitungen ...

Ok, es sind die Stecker. Da bin ich mir inzwischen recht sicher. Ich hatte die F-Stecker nie so weit darauf geschoben, dass das Dielektrikum die Verengung im Stecker berührt. Dadurch kam es wahrscheinlich zu Kontaktproblemen / Wackelkontakt, was zwar die Ergebnisse 3-5 nicht erklärt, aber zumindest ...

PA-Kabel (4mm²) geht vom geerdeten Antennenmast auf den Mast-nahen Potentialausgleich und von dort aus weiter zum Lochblech-Aufbau (dort an den installierten Erdungsblock angeschlossen). Der Multischalter ist ja bereits "leitend" dort auf der Metall-Lochblechplatte fest montiert, muss also nicht ...

Guten Morgen!

Die Antwort auf die Frage, ob man den UK-LNB hochsetzen kann/soll, ist also ja. Ist aber eigentlich auch egal, die deutschen Sender und die UK-Sender waren stabil bei guter Signalqualität. Sollte es zu Störungen bei den deutschen Sendern kommen, weiß ich ja, wo ich nachbessern kann ...

So, wir haben die letzten Tage endlich die Zeit gefunden, die Anlage zu installieren.
1. Installation auf dem Dach war problemlos. Das Finden der UK-Sender war auch okay.
2. PA von Masthalterung zu 1. mast-nahem PA zu 2. PA im Keller beim Multischalter.
3. Blitzschutzkabel mit der Solaranlage ...

Danke für die Einschätzung!

So, Kabel vom Dachboden in den Keller sind verlegt und die Lochblechplatte & Komponenten sind verkabelt an der Wand.

Jetzt geht es an die Arbeiten am Dach und da habe ich nochmal eine Frage bezüglich der Befestigung des Dachsparrenhalters.

Folgendes Szenario. Auf unseren Dachsparren liegen außen ...

Dann hat sich ja alles geklärt, sehr schön. Die ersten Dosen sind auch schon getauscht (und Kabel TV geht noch ;-) )^^

So, die erste Ladung (2/5 Pakete) ist jetzt da. Ich nehme an, es kommen noch 2x Sperrgut (Schüssel und Mast) und das Nachzügler-Paket.

Jetzt zwei Fragen:
- Es sind die 5.1 Self-Install-Stecker geliefert worden und nicht die bestellten 4.9. War das Absicht aufgrund meiner Kabelwahl?
- Der 2-fach-SAT ...

Sehr schön!

So, Kabelwege sind nochmal nachgemessen, die bisher geschätzten Längen sollten in Ordnung sein.

Damit dürften wir alles haben, Tuner brauchen wir keine mehr, da die verwendeten TVs inzwischen alle Unicable-kompatibel sind. Maximal einen zweiten zum parallelen Aufnehmen neben dem TV schauen. Was ...

Sehr gut, dann nur nochmal genau die Kabelwege messen, ansonsten

Rein aus Neugier: Kooperieren Sie dann bei Ihren eigenen fachgerechten Installationen auch mit einem dieser Betriebe in der Liste?

Und übrigens: Die zuletzt genannten 16 Cablecon-Stecker sind für die Receiver (+ Reserve).

5m UV-Kabel heißen im Umkehrschluss 5m Abstand wäre noch "Mast-nah"? Dann kann ich den 1. PA ja wesentlich freier und unkomplizierter an eine geschickte Stelle setzen? :1145

Dann wären wir bei folgendem Warenkorb:

Dachbefestigung
DACHSPARRENHALTERUNG HERKULES S48-130 (SUPER STABIL UND ...

Super, dann wäre der Verteiler schon mal geklärt.

---

Zwei Dinge noch sind mir noch eingefallen, als ich die Sache im Kopf nochmal durchgegangen bin.
- Unsere Dachneigung beträgt 33°. Das sollte kein Problem sein?
- Die Auführung des Mast-nahen Potentialausgleichs ist mir auch noch nicht ganz klar ...

Ok, das hatte ich falsch gesehen in der Zeichnung. Hier der relevante Ausschnitt ....
Warum dort nicht viel einfacher/besser so ?
Bisher ist es halt so, die "EG WZ ...

Also ein Verteiler HINTER einer Antennendose zwischen 2 Tunern .... der muss dann diodenentkoppelt sein.
Die Posts werden kürzer :1128

Aber jetzt bin ich verwirrt. Der Verteiler verteilt doch auf 1x Dose und 1x Tuner und nicht auf 2x Tuner?

Wenn der da rein passt, viele Wege führen nach Rom ...

Sie meinen also diesen Verteiler:
.....
.....
Das ist einfach nur ein Verteiler zwischen dann 3 Dosen (eine davon und 2 dahinter in 2 Richtungen abgehend). Daher dort ein nicht-diodenentkoppelter Verteiler (da die Dosen im Strang alle schon diodenentkoppet sind).
Das ist doch die 1. Version des ...

[quote="techno-com"Der wäre nur richtig NACH einer Antennendose um dann 2 Geräte/Tuner anzuschließen. Für die Verteilung von Strängen nach dem Multischalter/vor den Antennendosen immer Verteiler, normale ohne Diodenentkopplung, verwenden.[/quote]
Wie im Kabelplan eingezeichnet, verteilt der ...
