Neue Sat-Anlage; Dachdurchführung?

Ungelesener Beitrag von haaber73 »

Hallo,

möchte auf unserer Doppelhaushälfte eine Sat-Schüssel montieren. Aufgrund der Himmelsausrichtung muss die Sat-Anlage auf der Dachfläche (Tonziegel) montiert werden.

Ich habe nun folgendes Problem bzw. Fragen:

1.
Unsere Dachziegel ist sehr großformatig; die Gesamtziegel ist 478 mm lang und 336 mm lang; das Deckmaß in der Länge ist ca. 400 mm; in der Breite 285 mm.

http://www.wienerberger.de/produktdaten ... gra-8.html

Die formbaren Aluminium-Dachdurchführungen, die ich online so finde, sind alle nicht groß (bzw. lang) genug. Gibts noch eine andere Lösung dafür? Dachziegel schneiden?

2.
Es wird ein Mietobjekt und ich gehe davon aus, dass 4 Sat-Anschlüsse im Haus reichen, so dass ich keinen Multischalter brauche. Ich habe z.B. folgenden LNB im Visier:

FUBA LNB DEK 416 Quad LNB

Es ist aber so, dass sämtliche Koaxialleitungen zentral bei der Hausverteilung ankommen und von dort aus vier neue Leitungen zum Dach für den LNB gehen.

Wie verbinde ich die Leitungen ohne Multischalter den durch? Gibts dafür einen einfachen Verteiler, der nur durchverbindet?

Danke,

haaber73
Nach oben
Benutzeravatar
techno-com
Site Admin
Beiträge: 22274
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:
Kontaktdaten von techno-com

Re: Neue Sat-Anlage; Dachdurchführung?

Ungelesener Beitrag von techno-com »

haaber73 hat geschrieben:Hallo,
Hallo und Herzlich Willkommen im Forum :1117
haaber73 hat geschrieben:1. Unsere Dachziegel ist sehr großformatig; die Gesamtziegel ist 478 mm lang und 336 mm lang; das Deckmaß in der Länge ist ca. 400 mm; in der Breite 285 mm.

http://www.wienerberger.de/produktdaten ... gra-8.html

Die formbaren Aluminium-Dachdurchführungen, die ich online so finde, sind alle nicht groß (bzw. lang) genug. Gibts noch eine andere Lösung dafür? Dachziegel schneiden?

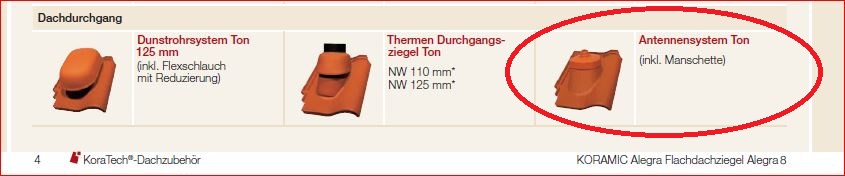

In ihrem verlinkte Prospekt, Seite 2 finden sie die orig. Antwort vom Ziegel-Hersteller ....
Koramic_Alecgra_Dachziegel_mit_Durchführung_Mast-Antennenmast
Koramic_Alecgra_Dachziegel_mit_Durchführung_Mast-Antennenmast
haaber73 hat geschrieben:2. Es wird ein Mietobjekt und ich gehe davon aus, dass 4 Sat-Anschlüsse im Haus reichen, so dass ich keinen Multischalter brauche.
Da kommt es nicht darauf an ob das ein Mietobjekt oder nicht ist ....
Standard bei einer Sat-Verteilung sollte sein das man in relevante Zimmer für den TV-Empfang eben einen Anschluss macht. Und in Zimmer die man stark für den TV-Empfang nutzt eben eine mind. Twin-Versorgung (2 Kabel = 2 Anschlüsse = Twin-Versorgung ... nur so kann man auch einen Twin-Receiver voll versorgt betreiben, also ein Programm aufzeichnen und parallel nach freier Wahl ein anderes Programm anschauen).
haaber73 hat geschrieben:Ich habe z.B. folgenden LNB im Visier:

FUBA LNB DEK 416 Quad LNB
Führen wir nicht .....
Bei einem normalen Aufbau der Anlage wird auch in einem EFH dies nicht reichen da man daran max. 4 Tuner betreiben kann.
Ein richtiger Aufbau würde so aussehen => Satanlage Umbau Beratung Komponenten (nur ein Beitrag den ich jetzt mal aus den vielen hier rausgesucht habe)
haaber73 hat geschrieben:Wie verbinde ich die Leitungen ohne Multischalter den durch? Gibts dafür einen einfachen Verteiler, der nur durchverbindet?
Da bei einer Antennenanlage eh die Erdung anfällt wenn sie auf dem Dach installiert wurde (siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich ) wird da eh ein Potentialausgleich notwendig.... Erklärung dazu + Anwendungsbeispiele finden sie in den verlinkten Beiträgen. So einen Erdungsblock der dort erklärt wird kann man genau dazu verwenden.
