Hallo miteinander,

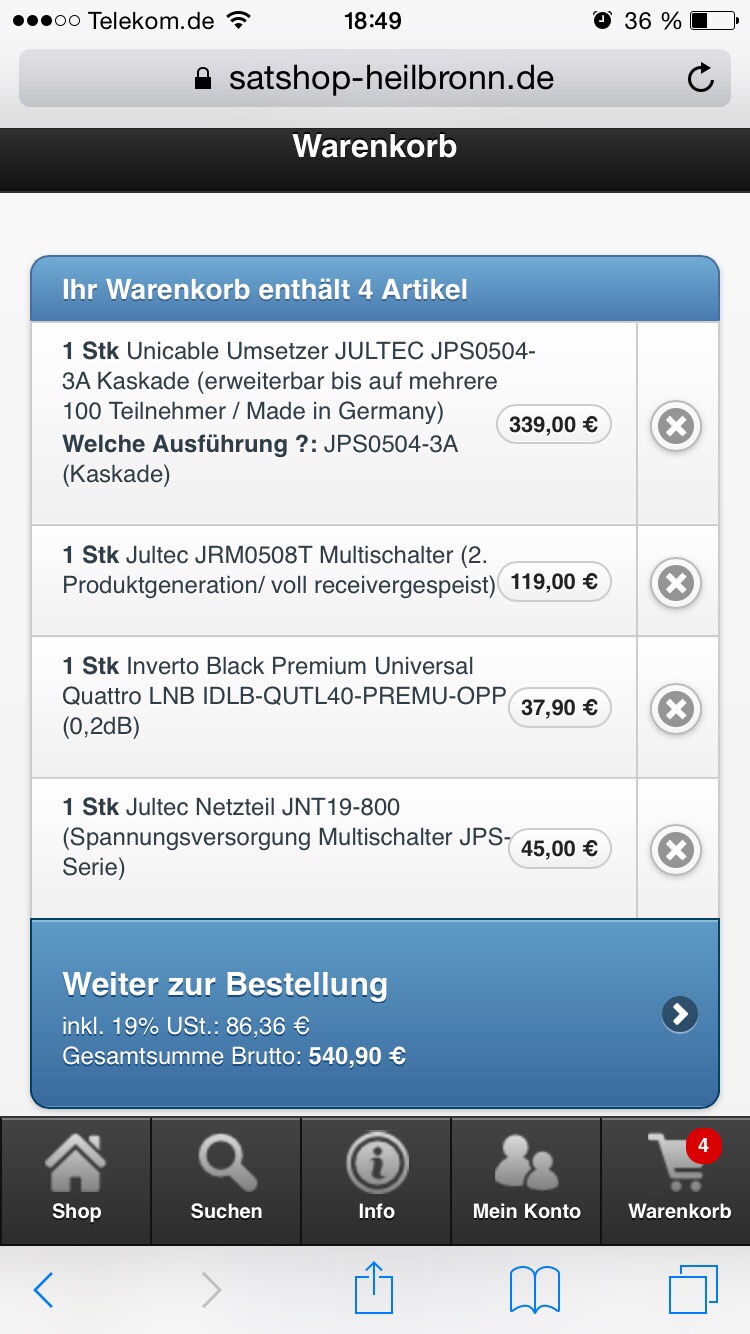

Ich hab mir eine neue SatAnlage zusammen gestellt und wollte mal eure Meinung dazu haben.

Passt diese Zusammenstellung?
Habt ihr Erfahrung mit den folgenden Artikel?

Danke für eure Infos.

Lg

Hallo

..... passt zusammen !

Erdung/Potentialausgleich nicht vergessen, genau wie F-Endwiderstände für nicht genutzte Ein- und Ausgänge an den Schaltern.

P.S. Ihr Akku am Handy muss geladen werden noch nie einen Screenshot per Handy hier gehabt


Beitrag erstellt via Tapatalk

Akku hält :D

Danke schonmal
Die Schüssel ist auf dem Dach, brauch ich da wirklich eine 16mm² Erdung?

Erdungswinkel mit Blitzschutz sind bereits vorhanden. Gibt es fertige Verbinder zwischen den beiden Multischalter? Ist es empfehlenswert fertige Patchkabel zwischen Multischalter und Erdungswinkel zu kaufen oder selber machen?

Danke :)

w1191 hat geschrieben:Die Schüssel ist auf dem Dach, brauch ich da wirklich eine 16mm² Erdung?

Ja, ganz sicher

Siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich sowie in 98% aller anderen Beiträge hier im Forum angesprochen bzw. sogar detailliert erklärt (am schönsten, eindringlichsten und ganz direkt alles angesprochen wohl akt. unter Erdungskabel wie außerhalb des Hauses verlegen ).

w1191 hat geschrieben:Erdungswinkel mit Blitzschutz sind bereits vorhanden.

Erdungswinkel werden mehrmals benötigt .... Alle vom LNB kommenden Kabel und alle in die Zimmer abgehenden Kabel müssen darüber laufen, weiterhin auch ein "Mast-naher Potentialausgleich" wenn der Montageort der Multischalter nicht direkt nach dem Kabeleintritt der Koaxkabel ins Haus erfolgt. Siehe oben verlinkter Beitrag oder mit den relevanten Begriffen einfach mal über die Board-Suche oben rechts schauen.
Das was sie hier als "Blitzschutz" bezeichnen kann nur über ein Erdungskabel 1x16mm² für den äußeren Blitzschutz hergestellt werden (zusätzlich zum benötigten Potentialausgleich dann natürlich noch). Was sie hier ansprechend wird wahrscheinlich ein "Überspannungsschutz" (Varistor) sein der aber mit dem äußeren Blitzschutz absolut nichts zu tun hat und gegen einen direkten Blitzeinschlag auch gar nichts helfen kann, diese Teile sind nur für den "statischen Überspannungsschutz" gut der aber noch nicht einmal zur DIN-Vorschrift für Blitzschutz zählt (ist nur eine freiwillige Leistung diese Teile).

w1191 hat geschrieben:Gibt es fertige Verbinder zwischen den beiden Multischalter? Ist es empfehlenswert fertige Patchkabel zwischen Multischalter und Erdungswinkel zu kaufen oder selber machen?

F-F Laborstecker (Kaskadenverbinder) (für die Verbindung dieser Schalter passend)
F-Patchkabel in verschiedenen Längen - sehr einfach in der Anwendung und verhindert Kurzschlüsse die bei eigener Anfertigung von so kurzen Kabeln gerne mal passieren bei der Kabelfertigung/Stecker-Montage (Beispielbilder von neueren Montagen einfach mal oben im Link "Vormontage ..." anschauen).

Vielen dank für die Infos. Damit ich die Bestellung abschließen kann, fehlen mir noch Antennendosen - welche könnt ihr mir da empfehlen?

Danke :)

Ich kann ihnen nicht viel zu den bei ihnen benötigten Antennendosen sagen, ich kenne ihren genauen Kabelplan nicht !

An einem normalen Multischalter (Legacy-Schalter, z.B. JRM-Serie von Jultec) werden ganz normale Stich-Dosen benötigt.
3-Loch Stichdose
4-Loch Stichdose

Im Unicable-Betrieb muss man dann schon ein wenig die Pegel im Auge behalten und die Antennendose entsprechend wählen...
SAT-Anlage aufrüsten für 16 Empfänger

Das wäre dann eine:
Jultec JAD3xxxTRS Antennendose (xxx steht für den benötigten Typ der Antennendose).
BK-Endwiderstand DC-entkoppelt (um aus einer entsprechenden Durchgangsdose dann eine "End"dose zu machen wie in dem zuvor verlinkten Beitrag erklärt).

Ich fahre mit jeder Dose direkt zum Multiswitch. Wäre die dann die richtige ? Jultec JRS307TRS (Enddose - 7db)

Jein

Alle Antennendosen am JRM-Multischalter (Legacy) müssen "Stich"dosen wie oben verlinkt sein (3-Loch Dosen dort wo nur ein Kabel hin führt = Single-Anschluss/Versorgung bzw. 4-Loch Dosen dort wo 2 Kabel hin führen = Twin-Anschluss/Versorgung).

Am JPS-/JRS-Multischalter (Unicable-/JESS- Komponente) kommt es auf mehrere Sachen an:
1. Verwendung dieser Ausgänge (ob da nur eine Antennendose dran kommt oder ob da mehrere in Reihe ggf. hintereinander kommen, letzteres wäre dann eine "Reihenschaltung")
2. Ausgangspegel des verwendeten JPS-/JRS-Multischalters (in ihrem Fall wären das beim Jultec JPS0504-3A am CSS-/Einkabel-Ausgang 85dBµV)
2. Kabelwege zu der Dose/den Dosen

Nehmen wir jetzt an das sie an den 4 Ausgängen vom JPS0504-3A jeweils nur eine Antennendose installieren möchten ..... wir müssen NACH der Antennendose (=vor dem Receiver-Tuner-Eingang) auf einen DIN-Pegel von 47-77dbµV (in der Praxis "besser" 50-70dbµV) kommen !
D.h. wir beginnen mit dem Ausgangspegel vom JPS-System (85dbµV) und nehmen dann mal ca. 10m Kabelweg bis zur Antennendose an (ca. 3-4db Dämpfung durch das Koaxkabel auf diesem Weg) und wir sind dann VOR der Antennendose bei 81-82dbµV. Hier müssen wir aber weiter runter kommen um den DIN-Pegel einzuhalten NACH der Antennendose, daher verwenden wir hierfür die Antennendose. Wir können hier sicherlich eine JAD307TRS mit 7db Auskoppeldämpfung nehmen, wir wären dann NACH der Antennendose bei einem Signalpegel von 74-75dbµV und somit im DIN-Pegelbereich..... aber, wenn wir das noch "besser" machen möchten dann nehmen wir hier eine Jultec JAD314TRS "Durchgangs"dose (14db Auskoppeldämpfung) und würden auf 67-68dbµV kommen. Dann haben wir aber eine "Durchgangs"dose die wiederrum einen offenen Ausgang hätte wo man weitere Antennendosen dahinter folgend (=Reihenschaltung) verbauen könnte, das wollen wir ja aber in diesem Beispiel nicht ! Um aus einer "Durchgangs"dose eine "End"dose zu machen müssen wir daher am Ausgang der "Durchgangs"dose einen BK-Endwiderstand DC-entkoppelt einsetzen um sie zu terminieren (=abzuschließen).

Für noch mehr Erklärungen dazu lesen sie den vorab verlinkten Beitrag.


Nachtrag: habe den Beitrag gerade von Klaus Müller (Jultec Inhaber/Geschäftsführer) mal quer lesen lassen .... er schrieb mir dann dies:

Hi Tristan, du hast vergessen, dass im EInkabelbetrieb höhere Pegel erlaubt sind, weil weniger Träger

Das ist natürlich absolut richtig, ich habe aber hier da ja wirklich alles neu gemacht wird die Pegel auf den "Standard" (Legacy-Versorgung) angesetzt da dies auch in diesem Fall nicht falsch sein wird und die Auswahl der Komponenten frei gewählt werden kann. Weniger "Signalpegel" schadet der Anlage absolut nicht, das ist ein oft geglaubter Irrtum ("mehr" ist nicht immer auch "gut" ! Ganz im Gegenteil kann "mehr" oft zu einer Übersteuerung führen was absolut nicht schön wäre und richtig Probleme, i.d.R. eine schlechte Signalqualität, verursacht -- und NUR die Signalqualität ist eigentlich relevant).
Ein Beitrag der ähnliches beschreibt mit dem "Träger" => Unicable system aufbauen
