Hallo,

ich bin nun schon einige Tage am lesen nur werde ich nicht so richtig schlau aus den ganzen Begriffen.

Meine alte VU+ Duo gibt so langsam den Geist auf, hat mir aber immer sehr gut gefallen. Deshalb will ich mir wieder eine VU+ holen. Hängengeblieben bin ich bei der VU+ duo 4K, die ich in eurem shop gefunden habe. Da die Kinder größer werden muss ich mir auch einen neuen Multischalter zulegen.
Nun weiß ich nicht was ich alles benötige um meine zukünftige VU+ voll zu nutzen. Sie soll erstmal nur einen DVB S2x FCB Tuner haben.

Zur Zeit nutze ich ein DUR-line +Ultra Quattro LNB mit einer Sternverkabelung. Meine Kabel sind von Hirschmann Koka 799 Digital S49/04 und enden in den Antennendosen von Hirschmann EDA 3902 F.
Zur VU+ laufen zwei Kabel vom Multischalter und in die 4 weiteren Zimmer geht jeweils ein Kabel. Mir reicht eine Satellit für meine Anlage.

Welchen Multischalter aus ihrem Sortiment würden Sie mir empfehlen? Und benötige ich Antennendosen in den Zimmern?

Vielleicht können Sie mir ja weiterhelfen denn ich kann es kaum abwarten mir die VU+ zu bestellen.

MfG
Sebastian

Moderation: Eintrag verschoben in richtige Rubrik (von „Fragen zu Unicable- / Einkabel- LNB´s“ in Rubrik für Sat-Einkabelsysteme

sepp05 hat geschrieben:Hallo,

Hallo und

sepp05 hat geschrieben:ich bin nun schon einige Tage am lesen nur werde ich nicht so richtig schlau aus den ganzen Begriffen.

Da müssen sie mir schon sagen was genau sie nicht verstanden haben, nur dann kann ich auch genau darauf eingehen
Ihre Anfrage war in der falschen Rubrik, da sie eine Multischalter haben möchten (beste Wahl) und kein Einkabel-LNB (in dieser Rubrik war ihr Beitrag) hatten sie ja ggf. in der falschen Rubirk nur die falschen Beiträge gelesen

sepp05 hat geschrieben:Zur Zeit nutze ich ein DUR-line +Ultra Quattro LNB mit einer Sternverkabelung. Meine Kabel sind von Hirschmann Koka 799 Digital S49/04 und enden in den Antennendosen von Hirschmann EDA 3902 F.
Zur VU+ laufen zwei Kabel vom Multischalter und in die 4 weiteren Zimmer geht jeweils ein Kabel. Mir reicht eine Satellit für meine Anlage.

Welchen Multischalter aus ihrem Sortiment würden Sie mir empfehlen? Und benötige ich Antennendosen in den Zimmern?

Schauen sie mal folgende Geräte an:
tag/JultecJRS0502-4plus4T
tag/JultecJPS0502-8plus4T
Die Beiträge die sie zu diesen Geräten finden sollten schon alles genau erklären , von A-Z alles ganz genau.
Ihr LNB wäre dafür tauglich

Einer der ganz neuen Beiträge dort sollte schon genau passen:
Erweiterung Unicable in EFH

Wichtig wäre auch der Beitrag unter Bündelung zweier Unicable Stammausgänge , der erklärt sehr gut die ganzen Unterschiede zwischen den verfügbaren Einkabel-Multischaltern (den was sie da am Ende wählen ist rein nur ihre Entscheidung, und es gibt viele "Optionen" in der Auswahl).

sepp05 hat geschrieben:Vielleicht können Sie mir ja weiterhelfen denn ich kann es kaum abwarten mir die VU+ zu bestellen.

Bei so einer Planung muss alles ganz genau sein, einmal gemacht und für immer seine Ruhe sollte das Ziel sein. Aber dafür muss man etwas lesen ... und dann eine Planung anfangen die besteht aus:
1. einer Skizze des Vorhabens (ganz genau mit allen Bauteilen drin)
2. einer Stückliste (Artikel in einer Auflistung)
Die oben verlinkten Beiträge sollten ihnen das genau aufzeigen.

Und dann kann man an die Freinplanung gehen .... "Abwarten" müssen sie also etwas noch, so etwas ist nicht in 1-2 Beiträgen gemacht ! Dann, wenn alles durch ist, passt aber auch alles und vor allem verstehen sie dann was sie geplant haben und auch umsetzen möchten.
Noch ein Hinweis: VU+ Duo 4k sind akt. überall wohl aufverkauft, ich habe zur Stunde noch ca. 16 Geräte hier stehen .... da kann ich ihnen gerne einen zur Seite stellen auch, das auch gerne für eine Woche bis wir hier zu 100% durch sind.
Sehen sie sich auch folgendes dazu an => Vorprogrammierung VU+ Receiver (da wird das Gerät dann fix und fertig vorprogrammiert geliefert, incl. den Einstellungen passend zum gewählten Einkabel-Multischalter)

Moin

Ist alles doch nicht so einfach wie erhofft.

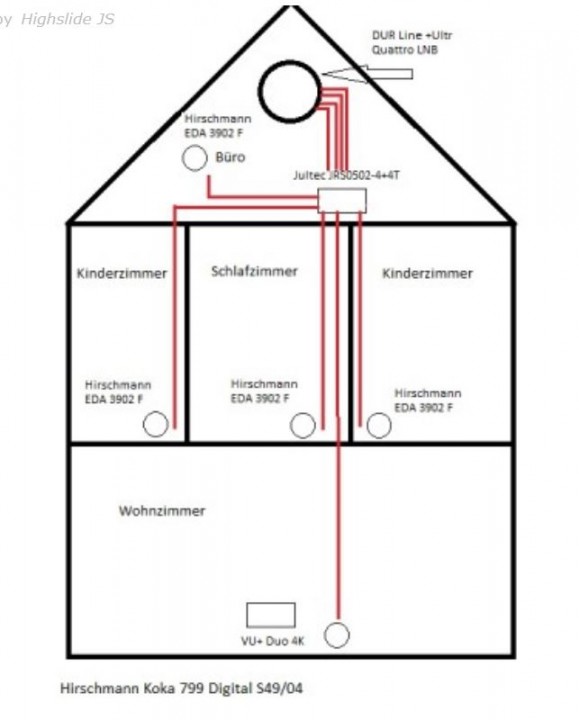

Ich habe mal eine Skizze von meinem Aufbau erstellt und als Datei angehangen.
Meine Satanlage befindet sich vorne im Giebel und wird mit einem DUR Line + Ultra Quattro LNB betrieben.

Als Multischalter würde ich den Jultec JRS0502-4+4T nehmen. Ich denke das sollte für meine Ansprüche reichen. Unten im Wohnzimmer soll die VU+ Duo 4K stehen und im Schlafzimmer steht ein Panasonic tx 32dsn608 dessen Tuner ich auch verwende.
Die VU+ soll einen Unicable Anschluß erhalten. Der Samsung Fernseher im Schlafzimmer sollte es eigentlich auch können, deshalb würde ich ihn wohl auch auf Unicable anschließen.
Die Anschlüße im Büro und in den beiden Kinderzimmer werden erstmal nicht genutzt. Die würden später dann an den Legacy Anschlüssen angeschlossen.

Im Shop habe ich mir bis jetzt folgende Komponenten rausgesucht:
1x VU+ Duo 4K mit 1x DVB-S2x FCB frontend
1x Vorprogrammierung VU+ Receiver
1x Jultec JRS0502-4+4T - Receiver Powered Stacker (Unicable Multischalter mit 4x Legacy)
1x Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS/a²CSS2 Technologie)
1x Lochblechplatte-40x40cm-mit-Potentialausgleich-Aufbau-incl-Dienstleistung (vormontiert)

Der Multischalter kommt ja ohne Netzteil aus. Ab wann ist es sinnvoll ein Netzteil zu verwenden? Vom Dachgeschoss bis zum Wohnzimmer sind es ca 20m Kabel.

Wenn ich richtig nachgelsen habe, dann kann ich die alten Hirschmann EDA 3902 F Antennendosen weiter verwenden. Nur an den Unicable Anschlüssen würde ich neue benötigen.

Würde hier eine "Jultec JAD3xxTRS Antennendose für Unicable / Jess" ausreichen, oder muss ich eine "Jultec JAP3xxTRS programmierbare Antennendose für Unicable / JESS (Schutzschaltung)" nehmen?

Nehmen Sie es mir nicht übel, aber ich werde nicht schlau daraus wieviel oder welche Stecker, Endwiederstände bzw. Überspannungschutz verwendet werden müssen.

Das Angebot das Sie eine VU+ Duo 4K zurücklegen, würde ich gerne annehmen.

MfG
S. Lübben

sepp05 hat geschrieben:Moin

Hallo zurück

sepp05 hat geschrieben:Ist alles doch nicht so einfach wie erhofft.

Das ist eine noch super einfache Anlage

sepp05 hat geschrieben:Ich habe mal eine Skizze von meinem Aufbau erstellt und als Datei angehangen.

Ein ganz einfacher Aufbau, das wird super einfach

sepp05 hat geschrieben:Meine Satanlage befindet sich vorne im Giebel .....

Erdungsvorschriften/Blitzschutz beachten .. in jedem Beitrag fast erklärt, mehr dazu auch unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich
"Unterm Giebel" ist keine Aussage das diese Anlage nicht den Erdungsvorschriften unterliegt

sepp05 hat geschrieben:Als Multischalter würde ich den Jultec JRS0502-4+4T nehmen. Ich denke das sollte für meine Ansprüche reichen.

Gute Wahl, absolut ausreichend

sepp05 hat geschrieben:... und im Schlafzimmer steht ein Panasonic tx 32dsn608 dessen Tuner ich auch verwende.
Der Samsung Fernseher im Schlafzimmer sollte es eigentlich auch können, deshalb würde ich ihn wohl auch auf Unicable anschließen.

Wenn der Unicable kann ist es gut und man kann das so machen, wenn er es aber nicht kann wäre das auch kein Problem den die Jultec-Schalter unterstützen die Legacy-/Unicable-Kombifunktion und somit wäre auch ein CSS-Einkabel-Ausgang vom Multischalter als Legacy-Ausgang nutzbar (steht ao auf dem Schalter am Ausgang auch drauf).
... und wird auch in der Artikelbeschreibung erklärt:

Das Gerät ist mit zwei Einkabelausgängen ausgestattet, an denen jeweils und unabhängig voneinander vier Userbänder zur Verfügung stehen. Hier können sowohl Twin-, als auch Quad-Empfangsgeräte betrieben werden, aber auch je vier Einzelreceiver. Im Multischalter-Modus kann an diesen Ausgängen auch jeweils ein herkömmlicher Empfänger (auch Fernseher mit integriertem Sat-Empangsteil) ohne Einkabelsteuerung betrieben werden (automatische Umschaltung). An weiteren vier Ausgängen kann jeweils ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden.

sepp05 hat geschrieben:Die Anschlüße im Büro und in den beiden Kinderzimmer werden erstmal nicht genutzt. Die würden später dann an den Legacy Anschlüssen angeschlossen.

Warum nicht gleich ? Einfach das Kabel anschließen und fertig ist es ....

sepp05 hat geschrieben:Im Shop habe ich mir bis jetzt folgende Komponenten rausgesucht:
1x VU+ Duo 4K mit 1x DVB-S2x FCB frontend
1x Vorprogrammierung VU+ Receiver
1x Jultec JRS0502-4+4T - Receiver Powered Stacker (Unicable Multischalter mit 4x Legacy)
1x Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS/a²CSS2 Technologie)
1x Lochblechplatte-40x40cm-mit-Potentialausgleich-Aufbau-incl-Dienstleistung (vormontiert)

Warum die "Vorprogrammierung Jultec JPS/JRS ...." ? Das ist eine spezielle Sache die sie aber nicht benötigen, ganz im Gegenteil wird in der Artikelbeschreibung davon sogar erklärt das dieses für einen "+4T" Schalter gar nicht geht ... das ist nur dann notwendig wenn man Breitband-LNBs verwendet (damit wäre mit so einem Schalter dann der Empfang von 2 Satelliten möglich über nur 4 Kabel), aber sie haben doch ein ganz normales Quattro-LNB.

sepp05 hat geschrieben:.... und wird mit einem DUR Line + Ultra Quattro LNB betrieben.

Das also raus ... ist falsch !

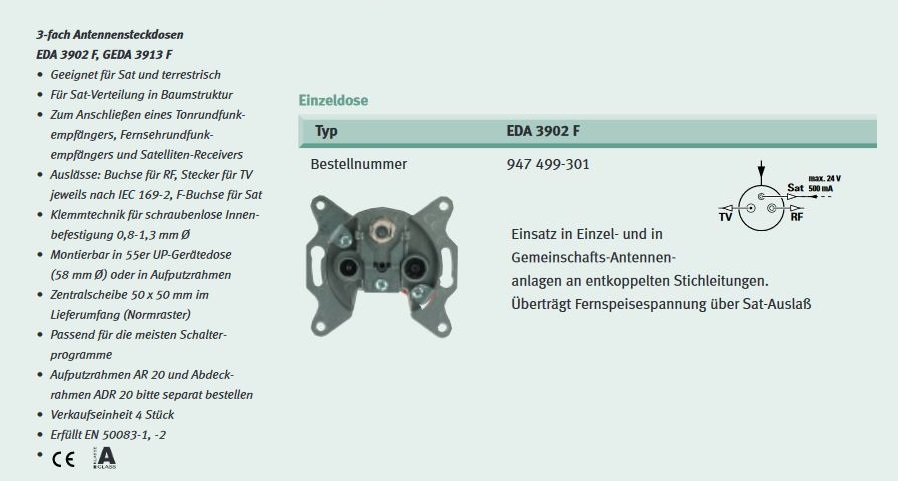

sepp05 hat geschrieben:Wenn ich richtig nachgelsen habe, dann kann ich die alten Hirschmann EDA 3902 F Antennendosen weiter verwenden. Nur an den Unicable Anschlüssen würde ich neue benötigen.

Sie brauchen gar keine neue Antennendosen
Sie haben jetzt schon 3-Loch Sat-Stichdosen, die kann man "passend machen".
Alles erklärt im Beitrag unter Erweiterung Unicable in EFH , den hatte ich oben direkt verlinkt.
Der Beitrag passt eigentlich zu 90% GENAU auf ihr Vorhaben, nur das dort der Jultec JPS0502-8+4T verwendet wurde und sie den receivergespeisten JRS0502-4+4T wünschen.

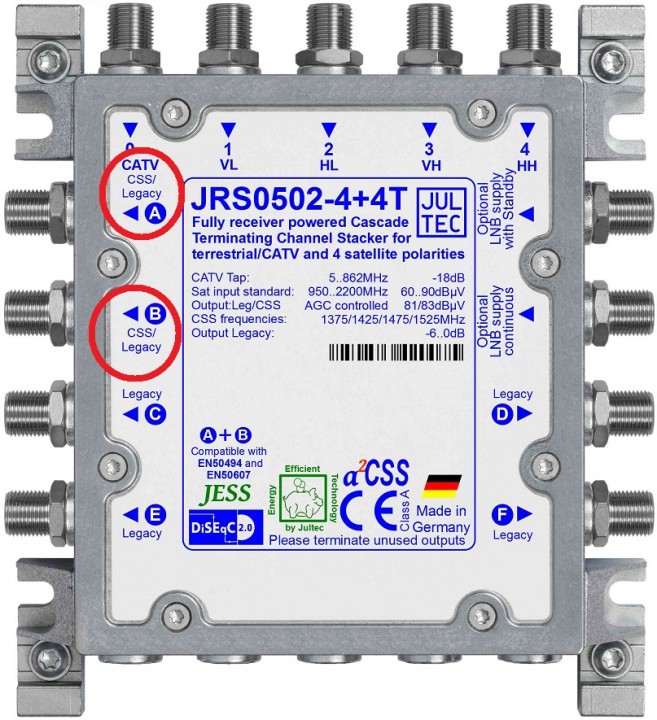

Noch ein Unterschied ist das der JRS0502-4+4T "nur" 83dbµV Ausgangspegel im Einkabelbetrieb hat (der JPS0502-8+4T hat hier 93dbµV). Sie müssten also nur andere Dämpfungsglieder einsetzen, statt den 14db Dämpfungsgliedern aus dem verlinkten Betrag würden sie hier die 6db Dämpfungsglieder (Dur-Line DG6) rein gehören in ihrem Aufbau.
Würde dann so aussehen (anderer Multischalter, kein Netzteil notwendig, andere Dämpfungsglieder):

sepp05 hat geschrieben:Würde hier eine "Jultec JAD3xxTRS Antennendose für Unicable / Jess" ausreichen, oder muss ich eine "Jultec JAP3xxTRS programmierbare Antennendose für Unicable / JESS (Schutzschaltung)" nehmen?

Sie benötigen keine JAP-Antennnedosen, jeder Ausgang bei ihnen hat einen extra Ausgang am Multischalter und noch dazu sind sie wohl der einzige User der hier am Schalter angeschlossen ist ....

sepp05 hat geschrieben:Nehmen Sie es mir nicht übel, aber ich werde nicht schlau daraus wieviel oder welche Stecker, Endwiederstände bzw. Überspannungschutz verwendet werden müssen.

Lesen sie den oben verlinkten Beitrag .... passt zu 90% und der hat auch Stücklisten dabei, das ist ein abgeschlossener Beitrag (bei ihnen Netzteil weg + 1x Patchkabel für den Anschluss vom Netzteil weg + andere 2x Dämpfungsglieder wie oben erklärt).

sepp05 hat geschrieben:Der Multischalter kommt ja ohne Netzteil aus. Ab wann ist es sinnvoll ein Netzteil zu verwenden? Vom Dachgeschoss bis zum Wohnzimmer sind es ca 20m Kabel.

Sie brauchen kein Netzteil.

sepp05 hat geschrieben:Das Angebot das Sie eine VU+ Duo 4K zurücklegen, würde ich gerne annehmen.

Das kann ich aber nur max. 1 Woche noch machen wohl ... Bestand ist auf <10 geschrumpft.

So, hatte grad etwas Zeit

Habe das mal aufgebaut um es ganz deutlich zu zeigen wie der Aufbau ausschauen würde (ohne hier jetzt Stecker etc. mit zu zeigen/erklären).

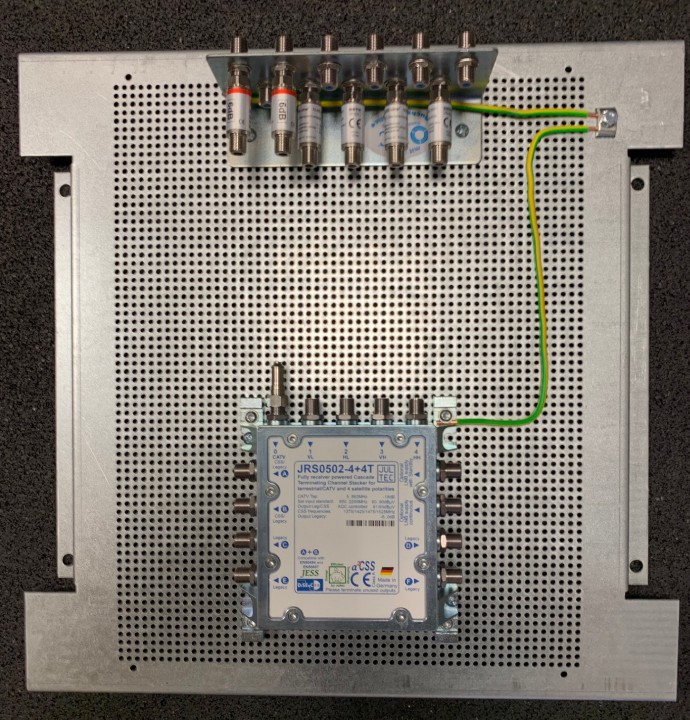

Das wäre der Aufbau ohne Verkabelung (sieht man die einzelnen Komponenten besser)

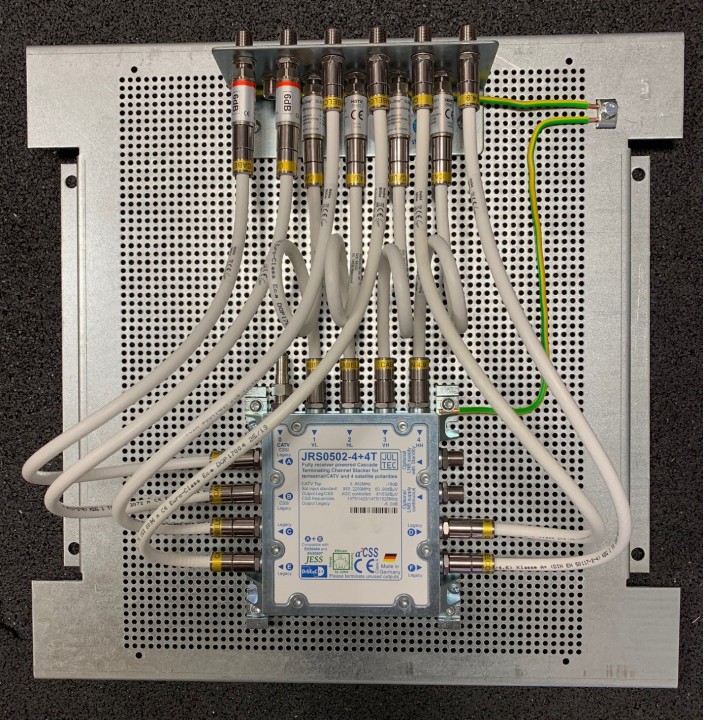

Und wo wäre das ganz fertig aufgebaut dann mit Patchkabeln.
Stückliste:
1x Lochblechplatte 40x40cm
1x Erdungsblock 11-fach
4x Überspannungsschutz
2x Dämpfungsglied Dur-Line DG6 (6db)
1x Jultec JRS0502-4+4T
1x F-Endwiderstand DC-entkoppelt
4x Patchkabel 30cm
6x Patchkabel 40cm

Danke für die schnellen Antworten und die Stückliste.
Ich habe jetzt alles in meinem Warenkorb gelegt und bin der Meinung das alles drin ist was benötigt wird.
Falls an einem Anschluß am Multischalter kein Empfänger angeschlossen wird, dann muss dort also kein Endwiederstand angeschlossen werden? Dann kann ich die Kabel natürlich direkt anschließen.
Ich würde meine Bestellung dann gleich im Shop abschließen. Bei der Programmierung der VU+ bitte gleich das Bootlogo ändern, dann muss ich da nicht mehr bei. Das Bild ist egal, über ein freundlicheres Gesicht als beim VTI Image würden sich meine Kids freuen.

MfG
S. Lübben

Hallo zurück

sepp05 hat geschrieben:Danke für die schnellen Antworten und die Stückliste.

sepp05 hat geschrieben:Ich habe jetzt alles in meinem Warenkorb gelegt und bin der Meinung das alles drin ist was benötigt wird.

Das kann ich ihnen nicht beantworten, ich kann hier nicht sehen was sie im Warenkorb haben. Zeit nehmen, alles lesen ! Genau lesen ... sollte alles genau erklärt sein hier und in dem verlinkten Beitrag.

sepp05 hat geschrieben:Falls an einem Anschluß am Multischalter kein Empfänger angeschlossen wird, dann muss dort also kein Endwiederstand angeschlossen werden?

Richtig

sepp05 hat geschrieben:Dann kann ich die Kabel natürlich direkt anschließen.

Nur von Vorteil

sepp05 hat geschrieben:Bei der Programmierung der VU+ bitte gleich das Bootlogo ändern, dann muss ich da nicht mehr bei. Das Bild ist egal, über ein freundlicheres Gesicht als beim VTI Image würden sich meine Kids freuen.

Das kann ich nicht ... ganz ehrlich, ich wüsste gar nicht wie das geht ! Und Bilder müssen soviel ich weiß ganz speziell sein in der Machart (Größe, Auflösung, Format), dafür stehen mir hier keine Mittel in der Bildbearbeitung zur Verfügung.

Vielen Dank für ihre Bestellung

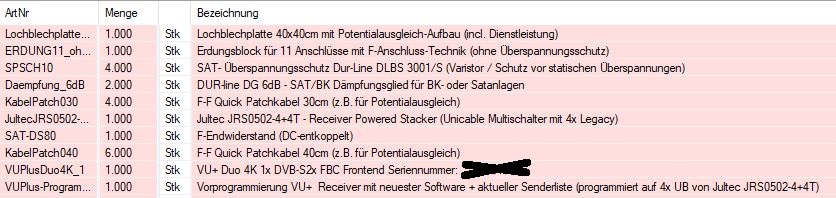

Für die Vollständigkeit vom Beitrag hier noch ein Screenshot davon:
Geht heute raus, bin gerade am programmieren der Box und dann verpack ich das gleich für die nächste Abholung

Wünsche dann mal

Eine Bitte noch ..... wenn sie am Ende zufrieden waren sagen Sie das "auch den anderen" => Bewertung Google Places
Leider machen das viel zu wenige die zufrieden waren
