Der berühmte Fehlerteufel...

Würde das denn mit dem Verteiler auch funktionieren, wenn ich die Durchgangsdose einsetze? Finde die Möglichkeit den Strang nachträglich (in Zukunft) erweitern zu können eigentlich recht charmant.

techno-com hat geschrieben:Dieser Zusatz steht da das keiner diesen Verteiler als normalen Stamm-Verteiler einsetzt, also nach dem JPS-System diesen einsetzt und danach noch einmal eine diodenentkoppelte JAD3xx bzw. JAP3xx Dose setzt.

Ich hätte jetzt gedacht, dass das "D" bei den Antennendosen für "diodenentkoppelt" steht. Oder ist der Stamm bei den Stichdosen nicht entkoppelt?!

Koad hat geschrieben:Der berühmte Fehlerteufel..

Irgendwie kommen wir aber immer an ein Ziel ..... 4 Augen lesen mehr als nur 2 !

Koad hat geschrieben:Würde das denn mit dem Verteiler auch funktionieren, wenn ich die Durchgangsdose einsetze? Finde die Möglichkeit den Strang nachträglich (in Zukunft) erweitern zu können eigentlich recht charmant.

Die Durchgangsdose (in ihrem Fall natürlich am Ausgang mit einem BK-Endwiderstand abgeschlossen um daraus eine Enddose erst einmal zu machen) hätte natürlich sogar hier einen Vorteil, 10db Auskoppeldämpfung !!!! ABER .... ganz ehrlich, ich kann ihnen akt. nicht sagen ob diese diodenentkoppelt ist. Da müsste ich selbst erst fragen bei Jultec oder das selbst mal raus messen. Aber auch wenn, dann haben wir eine doppelte Diodenentkopplung (was eh bei einem Verteiler hinter einer Dose immer der Fall ist/wäre) und bei ihrem Aufbau mit guten Kabeln und keinen riesen Kabelwegen würde das kein Problem bei der Schaltspannung darstellen (eh nicht bei einem Jultec-Schalter der vieles "verzeiht").

Koad hat geschrieben:Ich hätte jetzt gedacht, dass das "D" bei den Antennendosen für "diodenentkoppelt" steht. Oder ist der Stamm bei den Stichdosen nicht entkoppelt?!

Nein, die JAD300TRS ist ja auch eine normale Stichdose !

techno-com hat geschrieben:Die Durchgangsdose (in ihrem Fall natürlich am Ausgang mit einem BK-Endwiderstand abgeschlossen um daraus eine Enddose erst einmal zu machen) hätte natürlich sogar hier einen Vorteil, 10db Auskoppeldämpfung !!!! ABER .... ganz ehrlich, ich kann ihnen akt. nicht sagen ob diese diodenentkoppelt ist. Da müsste ich selbst erst fragen bei Jultec oder das selbst mal raus messen. Aber auch wenn, dann haben wir eine doppelte Diodenentkopplung (was eh bei einem Verteiler hinter einer Dose immer der Fall ist/wäre) und bei ihrem Aufbau mit guten Kabeln und keinen riesen Kabelwegen würde das kein Problem bei der Schaltspannung darstellen (eh nicht bei einem Jultec-Schalter der vieles "verzeiht").

-Der BK-Endwiderstand war sowieso noch von der vorherigen Dose im Warenkorb
-Richtig. Vorteil: Ich könnte den Strang ohne Tauschen der Dose erweitern und mir zunächst einmal das Dämpfungsglied sparen. Nachteil: Bei Anschluss des SAT>IP Routers müsste ich das Dämpfungsglied wieder einsetzen, um nicht zu überpegeln. Da beißt sich irgendwie die Katze in den Schwanz, wobei die SAT>IP Router Installation sehr viel wahrscheinlicher ist, als den Strang zu erweitern. Also die Stichdose! Dann kann aber der BK-Endwiederstand weg...

Koad hat geschrieben:-Der BK-Endwiderstand war sowieso noch von der vorherigen Dose im Warenkorb

Ist hier nur immer von mir alles ganz genau geschrieben weil ja auch andere mal hier den Beitrag finden könnten und das dann auch für die "Nachwelt" ganz genau immer da steht. Lieber einmal zuviel als einmal was vergessen/zu ungenau beschrieben

Koad hat geschrieben:-Richtig. Vorteil: Ich könnte den Strang ohne Tauschen der Dose erweitern und mir zunächst einmal das Dämpfungsglied sparen. Nachteil: Bei Anschluss des SAT>IP Routers müsste ich das Dämpfungsglied wieder einsetzen, um nicht zu überpegeln. Da beißt sich irgendwie die Katze in den Schwanz, wobei die SAT>IP Router Installation sehr viel wahrscheinlicher ist, als den Strang zu erweitern.

Bilder von diesem Aufbau finden sie jetzt im Beitrag zuvor wo ich von den Bildern gesprochen hatte, sind eingestellt !

Koad hat geschrieben:Also die Stichdose! Dann kann aber der BK-Endwiederstand weg...

Richtig, so würde ich das auch machen bei ihrer Anlage hier. Widerstand also aus dem Warenkorb raus.

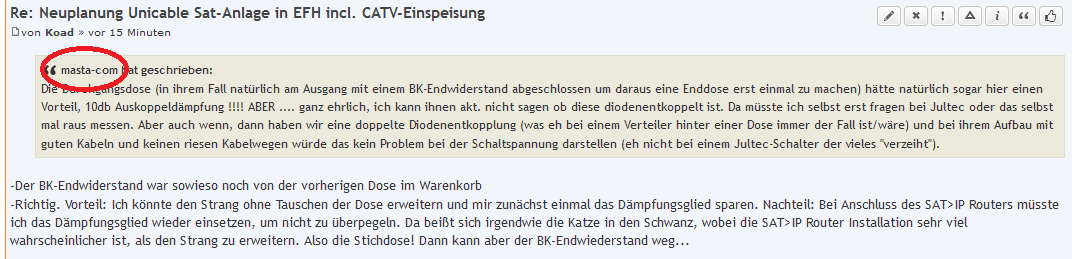

P.S. wer ist "masta-com" ? Siehe Screenshot folgend !

Guten Abend,

techno-com hat geschrieben:P.S. wer ist "masta-com" ? Siehe Screenshot folgend !

Der Fehlerteufel...hierbei handelt es sich um den Nick einer Person mit der ich jahrelang ein Browsergame gespielt habe. Ist natürlich auf "techno-com" geändert.

Der Aufbau sieht schonmal seht gut aus, allerdings hätte ich noch ein paar Änderungswünsche:

Zunächst einmal müsste der JAC runter von der Platte. Ist schon etwas her aber...

techno-com hat geschrieben:Das kläre ich gerade mit Klaus Müller von Jultec ab ....

Hi Tristan
Ja der JAC ist nicht zertifiziert, das ist korrekt. Die KNBs wollen meistens zertifizierte Verstärker haben.
Und ja, je nach ÜP ist meistens ein aktiver Rückweg notwendig. Welchen Verstärker du wirklich benötigst, weißt du aber erst, wenn du den Rückweg am ÜP gemessen hast. Dazu brauchst du aber ein DOCSIS-Messgerät.

Außerdem würde ich gerne den Legacy-Ausgang und die "offenen" 3 Ausgänge des 4-fach Verteilers auf dem Erdungsblock vorverdrahtet haben. Diese dann alle dort terminiert. Hierfür muss der 7er gegen einen 11er Erdungsblock getauscht werden. So hatte ich das auch von Anfang an vorgesehen.
Dann habe ich die Möglichkeit die Abgänge/Kabel für den SAT>IP Router vom Erdungsblock auf diesen umzulegen oder "außerhalb" der Montageplatte zu installieren. Für das "Umlegen" wäre es schön, wenn die Patch-Kabel für diese Variante eine ausreichende Länge hätten. Haben Sie zufällig einen Octopus Net vorrätig, um zu prüfen, ob der Aufbau auch auf einer 40x40 Platte möglich wäre? Sollte ja dann relativ einfach möglich sein. Die 60x40 Größe ist ja eigentlich noch aus den Anfangszeiten (mit JAC/Einzelabzweiger).
Sie müssten mir dann angeben, welche Längen an Patch-Kabeln ich hierfür in den Warenkorb legen muss.

Koad hat geschrieben:Guten Abend,

Guten Morgen

Koad hat geschrieben:Der Fehlerteufel...hierbei handelt es sich um den Nick einer Person mit der ich jahrelang ein Browsergame gespielt habe. Ist natürlich auf "techno-com" geändert.

dachte ich mir

Koad hat geschrieben:Der Aufbau sieht schonmal seht gut aus, allerdings hätte ich noch ein paar Änderungswünsche:

Zunächst einmal müsste der JAC runter von der Platte. Ist schon etwas her aber...
......
Außerdem würde ich gerne den Legacy-Ausgang und die "offenen" 3 Ausgänge des 4-fach Verteilers auf dem Erdungsblock vorverdrahtet haben. Diese dann alle dort terminiert. Hierfür muss der 7er gegen einen 11er Erdungsblock getauscht werden. So hatte ich das auch von Anfang an vorgesehen.

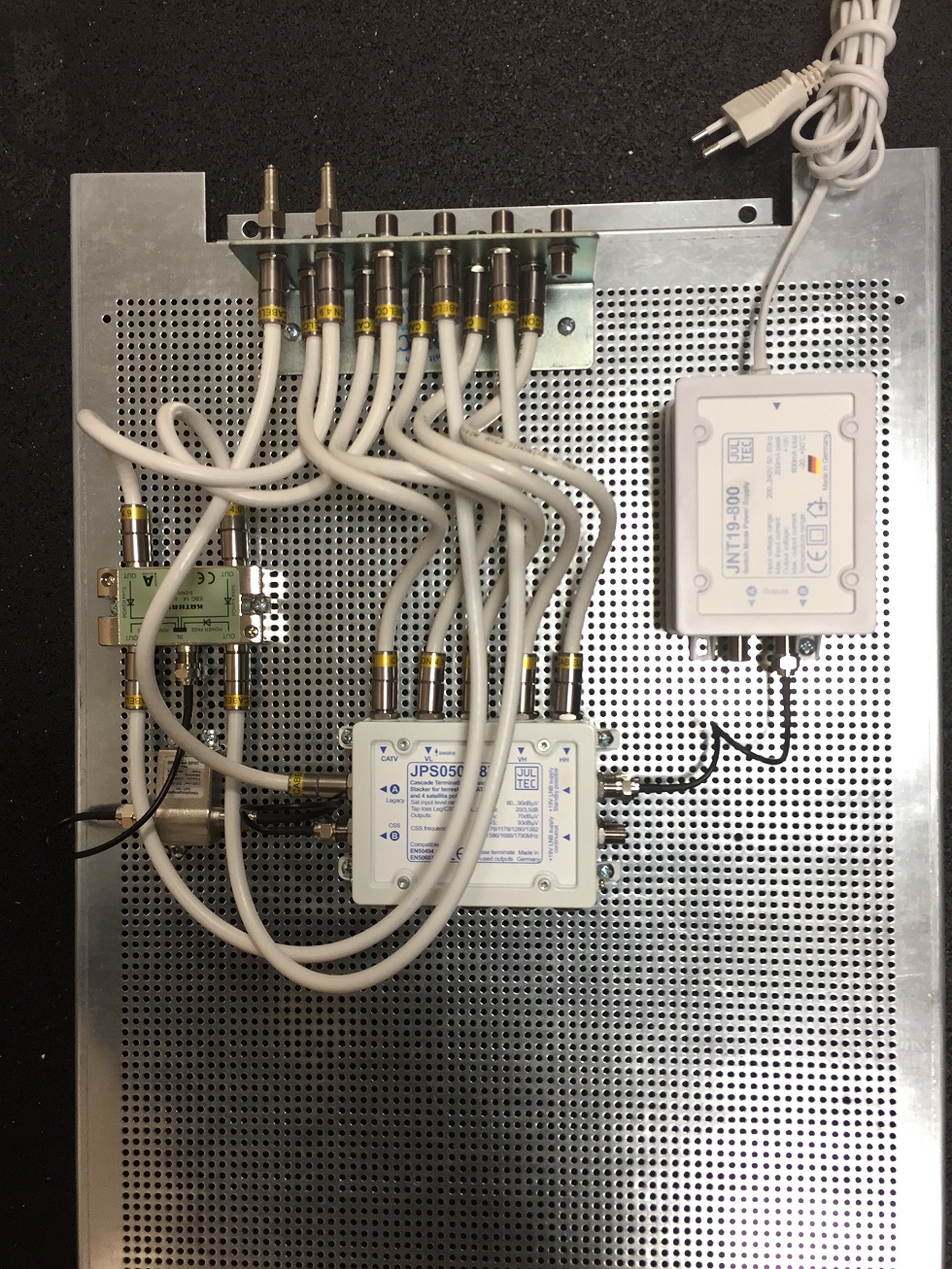

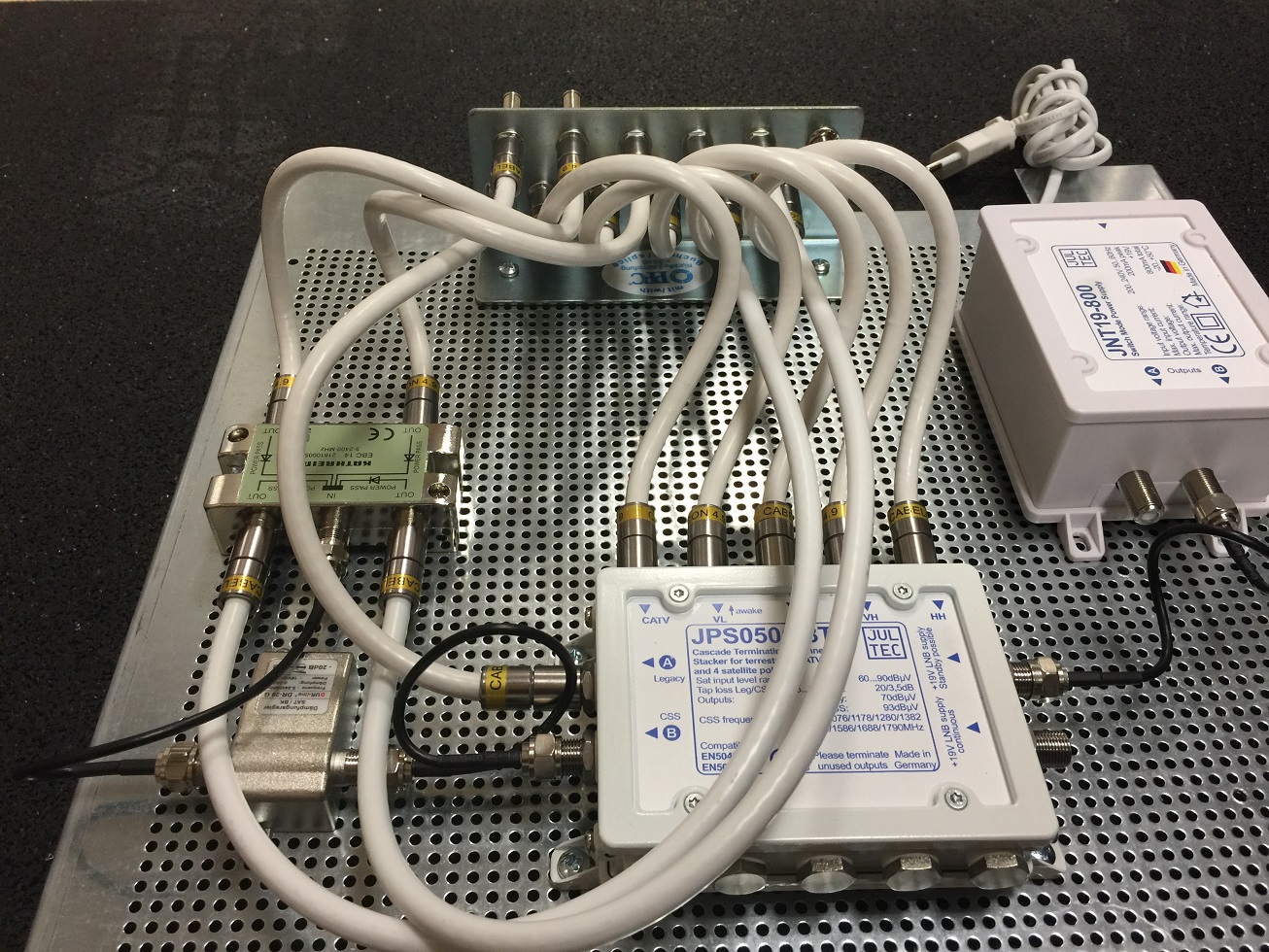

Neue Bilder anbei, akt. nur mit 2x F-Endwiderstand aber (1x für Legacy-Ausgang + 1x vom 4-fach Verteiler her) .....

Koad hat geschrieben:Dann habe ich die Möglichkeit die Abgänge/Kabel für den SAT>IP Router vom Erdungsblock auf diesen umzulegen oder "außerhalb" der Montageplatte zu installieren. Für das "Umlegen" wäre es schön, wenn die Patch-Kabel für diese Variante eine ausreichende Länge hätten.

Habe jetzt alle Kabel auf den Erdungsblock gelegt, von dort kann man dann ja einfach 2 F-F-Kabel kurz anfertigen für diese Anschlüsse. Sie wollten ja alle Ausgänge vom Verteiler auf den Erdungsblock ?

Koad hat geschrieben:Haben Sie zufällig einen Octopus Net vorrätig, um zu prüfen, ob der Aufbau auch auf einer 40x40 Platte möglich wäre? Sollte ja dann relativ einfach möglich sein. Die 60x40 Größe ist ja eigentlich noch aus den Anfangszeiten (mit JAC/Einzelabzweiger).

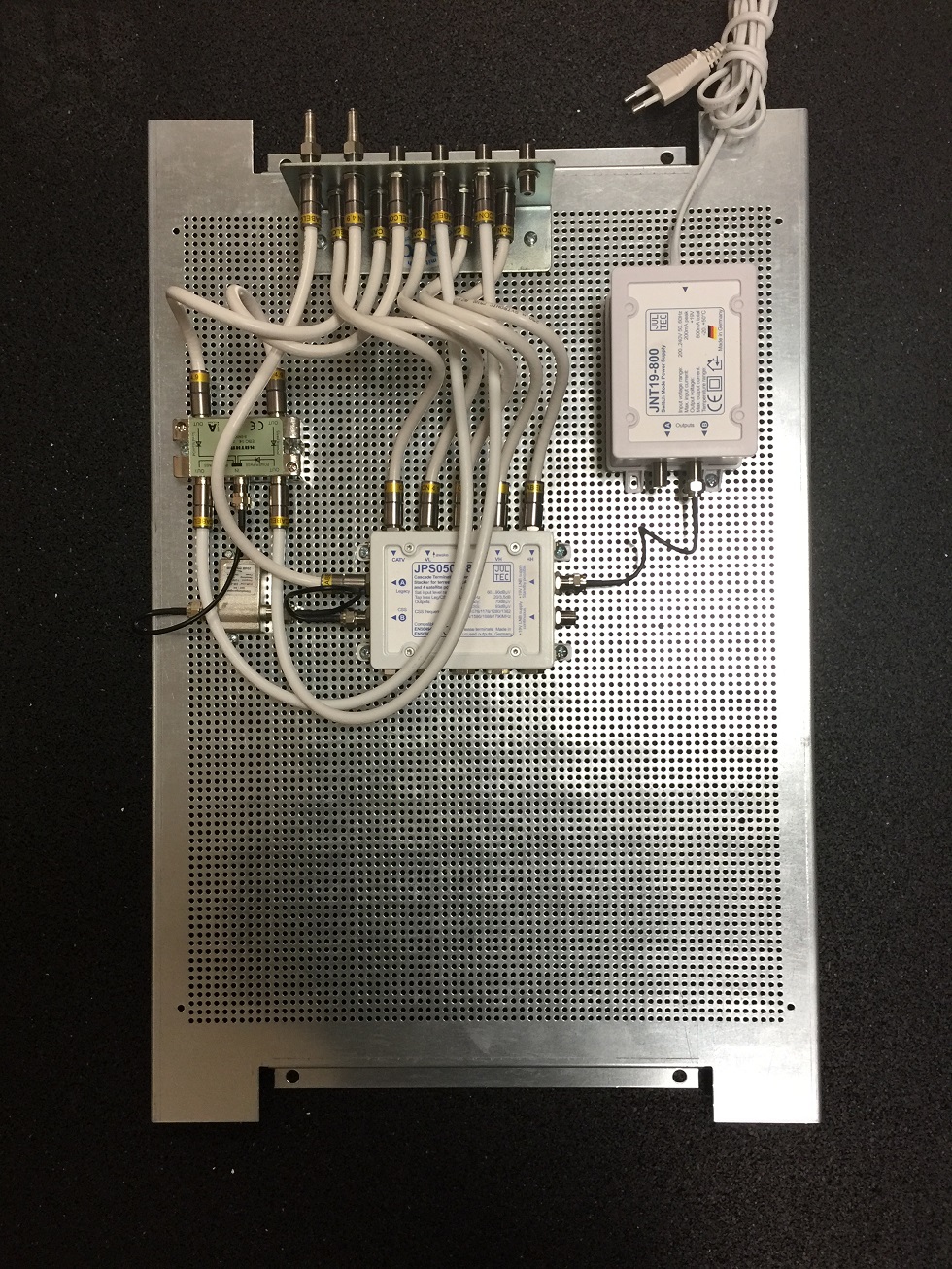

Nein, habe ich nicht vorrätig ..... aber extra ein Bild aus der Totalen gemacht, da sehen sie das 40x40 jetzt schon recht eng wäre und da niemals noch ein weiteres Teil drauf passen würde.

Koad hat geschrieben:Sie müssten mir dann angeben, welche Längen an Patch-Kabeln ich hierfür in den Warenkorb legen muss.

Akt. verbaut dort (Patchkabel):
2x 10cm (Preis wie die 30cm, also einfach diese dafür in den Warenkorb legen)
8x 30cm
2x 40cm

techno-com hat geschrieben:Neue Bilder anbei, akt. nur mit 2x F-Endwiderstand aber (1x für Legacy-Ausgang + 1x vom 4-fach Verteiler her) .....

Besten Dank! Sieht super aus! Die beiden Abgänge für den SAT>IP können Sie aber noch gerne mit Endwiderstand versehen, habe 4 Widerstände im Warenkorb

techno-com hat geschrieben:Habe jetzt alle Kabel auf den Erdungsblock gelegt, von dort kann man dann ja einfach 2 F-F-Kabel kurz anfertigen für diese Anschlüsse. Sie wollten ja alle Ausgänge vom Verteiler auf den Erdungsblock ?

Genau so.

techno-com hat geschrieben:Nein, habe ich nicht vorrätig ..... aber extra ein Bild aus der Totalen gemacht, da sehen sie das 40x40 jetzt schon recht eng wäre und da niemals noch ein weiteres Teil drauf passen würde.

Mit Quetschen vielleicht, da haben Sie recht.

techno-com hat geschrieben:Akt. verbaut dort (Patchkabel):
2x 10cm (Preis wie die 30cm, also einfach diese dafür in den Warenkorb legen)
8x 30cm
2x 40cm

Entsprechend abgeändert.

Ich nochmal,

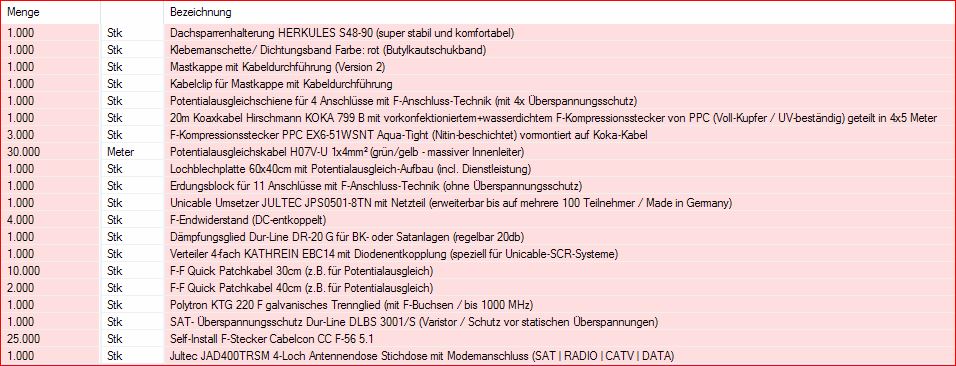

ich habe den Warenkorb nochmal ein bisschen "aufgeräumt" bzw. sortiert. Wenn Sie da nochmal einen Blick drüber werfen könnten.

Die Antenne, der LNB, der Alu-Dachziegel + Manschette, das Koax-Kabel für die Innenraumverlegung, sowie das Erdungskabel und die Erdungsrohrschelle muss ich leider aus der Bestellung bei Ihnen herausnehmen.

Wenn Sie nochmal drüber schauen könnten, ob ich irgendetwas vergessen habe wäre ich Ihnen sehr dankbar.

Welche Schrauben werden denn benötigt für die Montage des Dachsperrenhalters? Hab dazu nichts in den Forenbeiträgen oder im Shop gefunden. Kann dann meinem Installateur direkt sagen, was er mitbringen muss.

Nach meiner Zählung benötige ich 18 F-Stecker:
-je 4x Ein- und Ausgansseitig am mastnahen PA
-5x Erdungsblock Eingang (4x Sat, 1x BK)
-1x Erdungsblock Ausgang zur Dose
-2x Kabel Dose -> Receiver
-1x Eingangsseitig am Überspannungsschutz HÜP -> DLBS 3001/S. Dieser wird dann direkt auf das galvanische Trennglied geschraubt und dieser wiederum direkt auf den HAV
-1x Ausgang HAV

Somit hätte ich noch 5 Stecker in Reserve, sollte mal etwas schief gehen

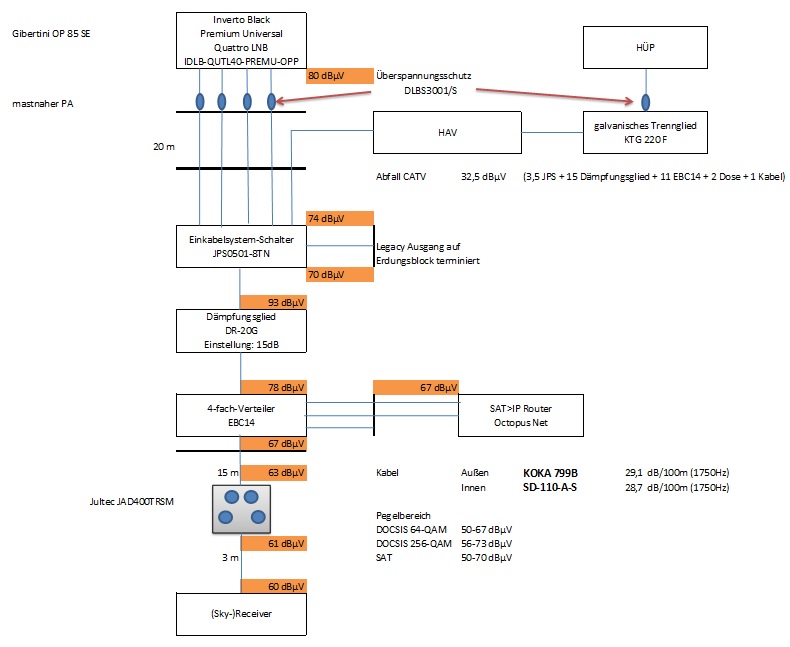

Zusätlich auch noch einmal die angepasste Pegelberechnung: Was mir gerade noch aufgefallen ist: Ist das Dämpfungsglied eigentlich rückkanalfähig?? Konnte diesbezüglich nichts finden.

Koad hat geschrieben:Wenn Sie nochmal drüber schauen könnten, ob ich irgendetwas vergessen habe wäre ich Ihnen sehr dankbar.

Das sollte so passen

Koad hat geschrieben:Welche Schrauben werden denn benötigt für die Montage des Dachsperrenhalters? Hab dazu nichts in den Forenbeiträgen oder im Shop gefunden. Kann dann meinem Installateur direkt sagen, was er mitbringen muss.

Das sollte Standard-Material sein im Werkzeugkoffer
Ich verwende da normal 10x75er + entsprechende Unterlegscheiben natürlich.

Koad hat geschrieben:Nach meiner Zählung benötige ich 18 F-Stecker:
......
Somit hätte ich noch 5 Stecker in Reserve, sollte mal etwas schief gehen

Lieber ein paar mehr und die Kabel von Antennendose zum Receiver auch noch immer selbst anfertigen !

Koad hat geschrieben:Was mir gerade noch aufgefallen ist: Ist das Dämpfungsglied eigentlich rückkanalfähig?? Konnte diesbezüglich nichts finden.

Erwischt kann ich nicht sagen und bei Dura-Sat (Dur-Line) ist akt. keiner zu erreichen. Geh aber davon aus, was sollte bei einem Dämpfungsglied störend einwirken ?

techno-com hat geschrieben:Lieber ein paar mehr und die Kabel von Antennendose zum Receiver auch noch immer selbst anfertigen !

Ups, hatte das geänderte Bild vergessen zu ersetzen. Sind jetzt 25 Stecker, also 7 in Reserve. Die Stecker für das Kabel Dose -> Receiver ist mit aufgelistet:

koad hat geschrieben:-2x Kabel Dose -> Receiver

techno-com hat geschrieben:Erwischt kann ich nicht sagen und bei Dura-Sat (Dur-Line) ist akt. keiner zu erreichen. Geh aber davon aus, was sollte bei einem Dämpfungsglied störend einwirken ?

Seit wann beantwortet man denn Fragen mit Gegenfragen?? Na, zur Not bau ich das halt selber noch entsprechend um, ist ja auch zur Not genug Platz auf der Montageplatte.

Ich werde dann entweder heute Abend oder morgen die Bestellung aufgeben (wenn ich es nicht vergesse). Bin testweise schonmal bis zur "Zahlungsart" fortgeschritten. Wo finde ich denn die Kommentarfelder, so dass ich da nochmal angeben kann, dass das KOKA Kabel mit den wasserdichten Steckern vorbereitet werden soll? Kommt das in der Zusammenfassung oder hab ich das vorher irgendwo übersehen?

Koad hat geschrieben:[Sind jetzt 25 Stecker, also 7 in Reserve. Die Stecker für das Kabel Dose -> Receiver ist mit aufgelistet:

koad hat geschrieben:-2x Kabel Dose -> Receiver

"2x Kabel Dose -> Receiver" könnten ja mehr werden .....
Sat-Anschlusskabel + Modem-Anschlusskabel + Kabel für ggf. Legacy-Ausgang später + 2x Kabel für Octopus-System.
Das meinte ich !

Koad hat geschrieben:Seit wann beantwortet man denn Fragen mit Gegenfragen??

Seitdem ich die Frage nicht beantworten konnte und selbst intern mir eine Frage stelle deswegen

Koad hat geschrieben:Wo finde ich denn die Kommentarfelder, so dass ich da nochmal angeben kann, dass das KOKA Kabel mit den wasserdichten Steckern vorbereitet werden soll? Kommt das in der Zusammenfassung oder hab ich das vorher irgendwo übersehen?

Das finden sie im Bestell-Ablauf, und bei ihrer Bestellung weiß ich dann auch was zu machen ist wenn es nicht mit drin stehen sollte

Bestellung ist raus und die Überweisung ist auch erledigt. Einen schönen Feiertag wünsche ich!

Vielen Dank für ihre Bestellung

Dann mal viel Spaß beim Aufbau und

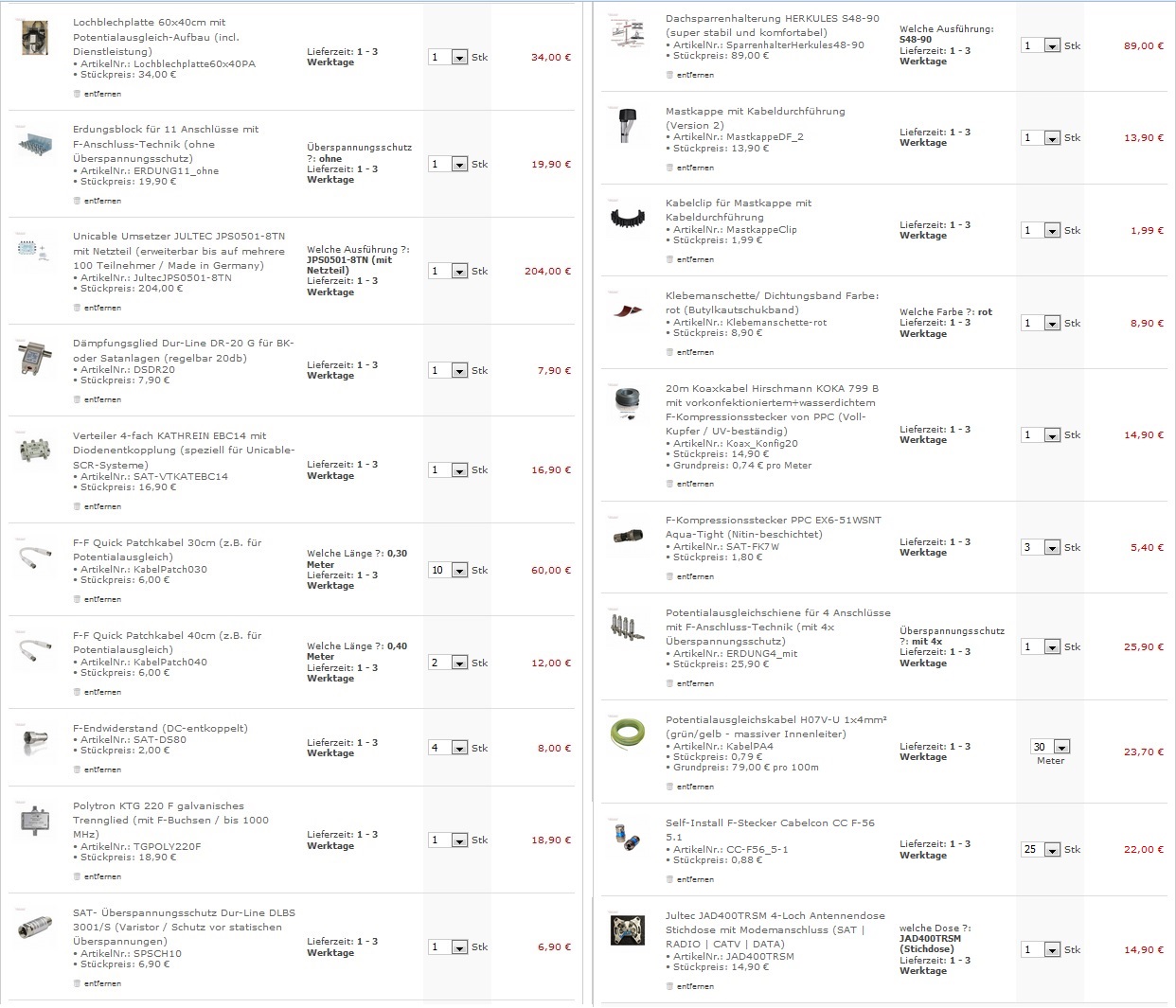

Für die Vollständigkeit hier noch ein Screenshot der Bestellung.

Guten Morgen Herr Uhde!

Hätte jetzt nicht gedacht, dass Sie am Feiertag arbeiten

Mir ist fast im Schlaf gestern noch der Gedanke gekommen, dass ein Abisolierwerkzeug gar nicht so schlecht wäre. Können Sie den Abisolierer von Cabelcon empfehlen? Da wir ja auch noch bestehende Verkabelung haben, die ich "anpacken" muss, wäre es natürlich nicht schlecht, wenn dieses Werkzeug auch diese Kabel abisolieren kann, ohne zu tief zu schneiden. Schlampig von mir, dass ich die nicht schon einmal bzgl. Querschnitt usw. geprüft habe. Oder wäre an der Stelle evtl. sogar die Koaxkabel Abisolierzange ratsamer, wo der Querschnitt eingestellt werden kann? Würde mir hier die Versandkosten sparen wollen, da in dem/den Paket/en der Hauptbestellung ja sicherlich noch Platz dafür wäre
Ich könnte mir heute Abend noch die Kabel anschauen, um zu wissen, womit ich es da zu tun habe. Bei kleineren Querschnitten würde ich dann ja auch die CC F-56 4.9 Self-Install Stecker benötigen, die Sie ja auch für die Patch-Kabel verwendet haben?! Finde die aber gar nicht in Ihrem Shop...Zur Not müsste ich diese Dinge anderweitig besorgen.

Zusätzlich habe ich noch eine Frage zur Montage der Self-Install Stecker. In der Anleitung soll das Drahtgeflecht nach hinten geschlagen werden. Ist hiermit bei einem 4-fach geschirmten Kabel wie z.B. beim SD 110-A-S das erste Geflecht oder das zweite (zwischen doppelter Aluminium-Folie und HEAT-MELT) gemeint?

Koad hat geschrieben:Guten Morgen Herr Uhde!

Moin

Koad hat geschrieben:Hätte jetzt nicht gedacht, dass Sie am Feiertag arbeiten

Naja, "arbeiten" ist was anderes ! Nur kurz hier die Emails weg gemacht und ein paar Forenbeiträge bearbeitet und den neuerlichen Trash/Spam gelöscht.

Koad hat geschrieben:Mir ist fast im Schlaf gestern noch der Gedanke gekommen, dass ein Abisolierwerkzeug gar nicht so schlecht wäre. Können Sie den Abisolierer von Cabelcon empfehlen?

Wie schon per Email zuvor geschrieben, hatte ich gesehen
Ich selbst verwende den "kleinen, blauen" von Cabelcon. Weiß nicht wie viele ich schon verschließen habe davon durch die viele Nutzung.

Koad hat geschrieben:Würde mir hier die Versandkosten sparen wollen, da in dem/den Paket/en der Hauptbestellung ja sicherlich noch Platz dafür wäre

Wie schon per Email zuvor ebenfalls, hatte ich schon angeboten ! Einfach das bestellen was sie noch möchten und die Versandkosten raus rechnen für die Zahlungsanweisung, ich stell das dann hier manuell auf "versandkostenfrei" um und leg das einfach der ersten Bestellung bei (die ja heute wegen dem Feiertag bei uns eh nicht raus geht).

Koad hat geschrieben:Ich könnte mir heute Abend noch die Kabel anschauen, um zu wissen, womit ich es da zu tun habe. Bei kleineren Querschnitten würde ich dann ja auch die CC F-56 4.9 Self-Install Stecker benötigen, die Sie ja auch für die Patch-Kabel verwendet haben?! Finde die aber gar nicht in Ihrem Shop...Zur Not müsste ich diese Dinge anderweitig besorgen.

Habe auch die gelben Cabelcon Self-Install Stecker natürlich da (CC F-56 4.9).
Für die Patchkabel wurden die aber nicht verwendet, da wurden Quick F-Kompressionsstecker verwendet und keine Self-Install Stecker !

Koad hat geschrieben:Zusätzlich habe ich noch eine Frage zur Montage der Self-Install Stecker. In der Anleitung soll das Drahtgeflecht nach hinten geschlagen werden. Ist hiermit bei einem 4-fach geschirmten Kabel wie z.B. beim SD 110-A-S das erste Geflecht oder das zweite (zwischen doppelter Aluminium-Folie und HEAT-MELT) gemeint?

PDF-Anleitung
Dort wird nur die äußere Abschirmung gezeigt das sie umgelegt wird .... das ist aus ihrem hier verlinkten Beitrag entnommen !

techno-com hat geschrieben:Ich selbst verwende den "kleinen, blauen" von Cabelcon. Weiß nicht wie viele ich schon verschließen habe davon durch die viele Nutzung.

Dem entnehme ich, dass der "kleine, blaue" auch für Kabel mit kleinerem Durchmesser geeignet ist.

techno-com hat geschrieben:Habe auch die gelben Cabelcon Self-Install Stecker natürlich da (CC F-56 4.9).

Aber nicht im Shop auffindbar

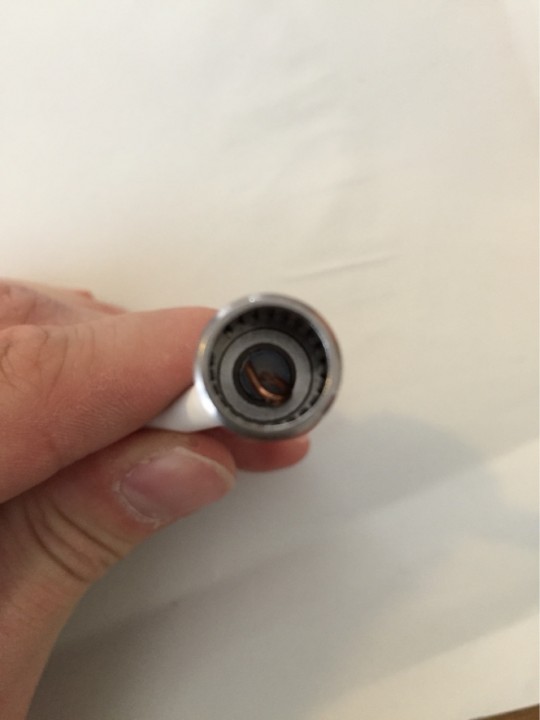

techno-com hat geschrieben:Dort wird nur die äußere Abschirmung gezeigt das sie umgelegt wird .... das ist aus ihrem hier verlinkten Beitrag entnommen !

Für mich als Laie sieht das Kabel so aus als wäre es "nur" ein 2-fach geschirmtes, also nur 1 Drahtgeflecht. Darum die Frage.

Muss dann mal schauen, wie gut ich die alten Kabel ausgemessen bekomme, um den richtigen Stecker dafür zu haben.

CC F-56 4.9: "Für Koaxialkabel ab 4,5 mm Dielektrikum und 6,6 – 7,0 mm Aussen Ø" " Kompressionsstecker in Ganzmetallausführung für RG6-Coax-Kabel (7 mm) mit Dielektrikum BIS(!) 4,7 mm Durchmesser (die meisten Kabel mit 1,0 mm Innenleiter)"
CC F-56 5.1: "Für Koaxialkabel für 5,1 mm Dielektrikum und 6,8 - 7,1mm Aussen Ø"

Ich vermute, dass das Dielektrikum im CC F-56 5.1 durchrutscht sollte es kleiner als 5.1mm sein.

Koad hat geschrieben:Aber nicht im Shop auffindbar

Nein, bei Wunsch einfach die größeren bestellen und wieder manuell eintragen das es die 4.9er sein sollen ......

... und jetzt bin ich bis morgen offline ..... Party mit Stockbrot (Sohn = 6.75 Jahre) und Glühwein (für mich - hicks ).

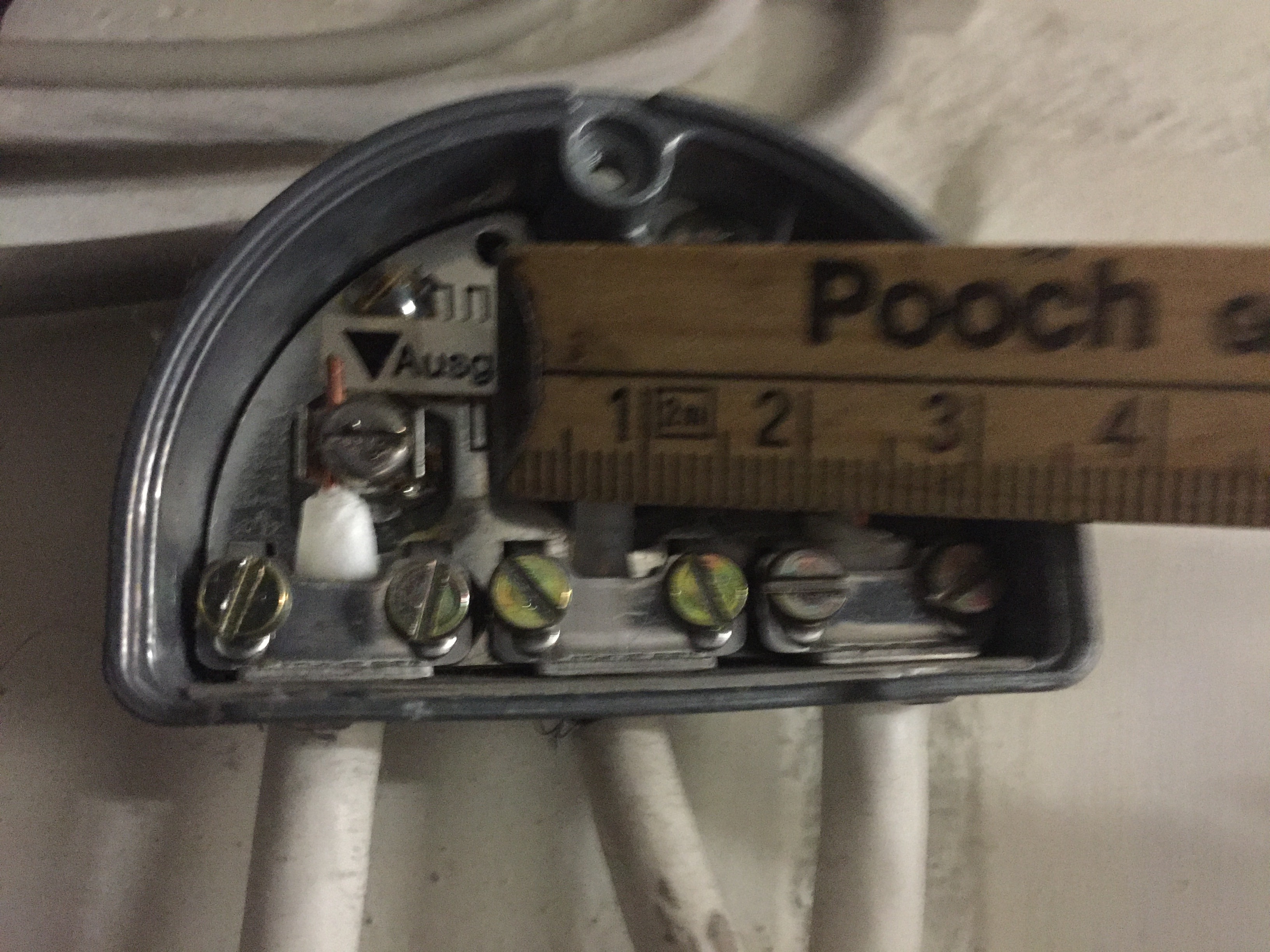

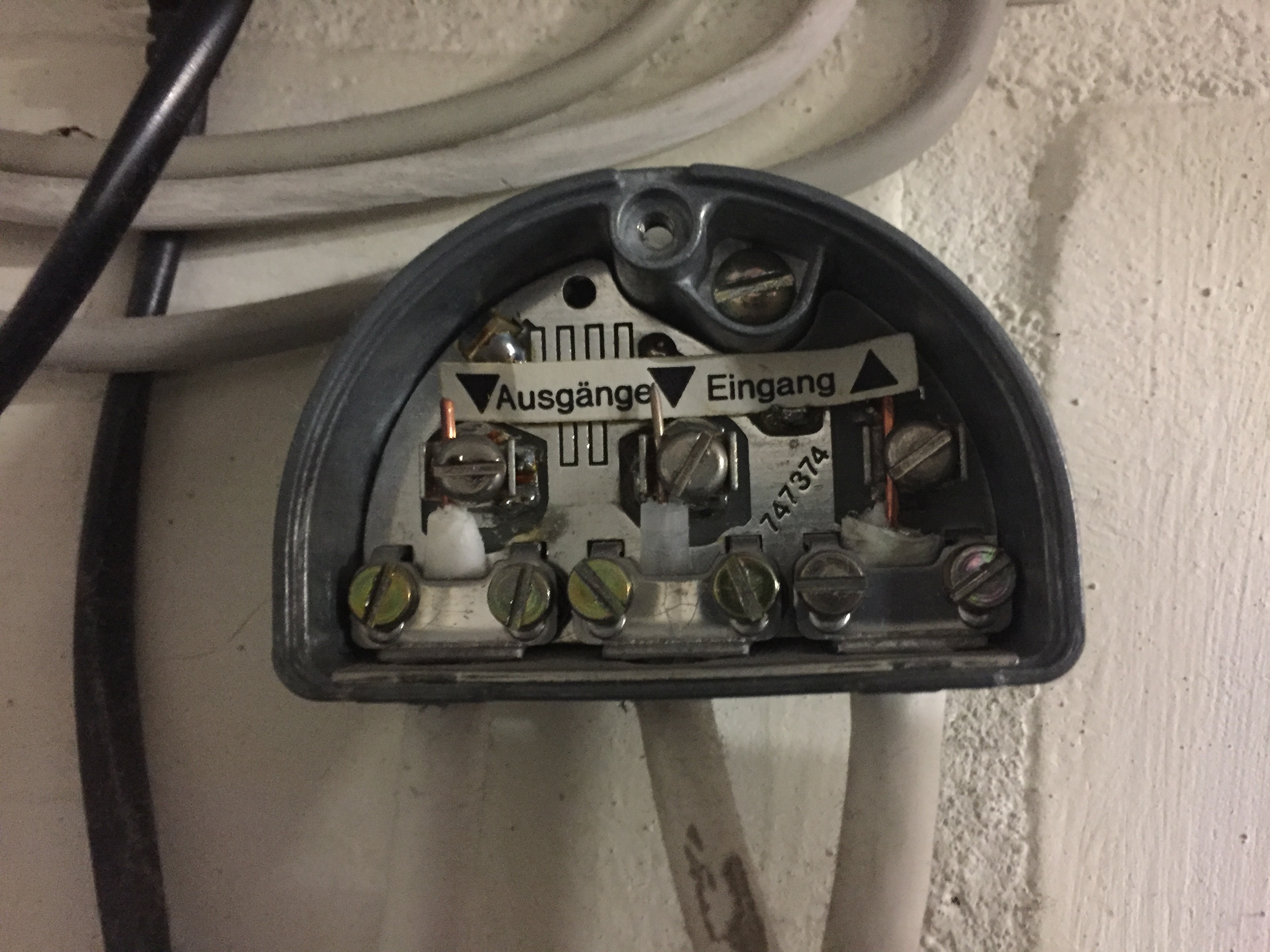

Hab mir die aktuelle Situation der BK Verteilung angeschaut. Hätte ich vielleicht eher schonmal machen sollen. Erstmal ein Bild von dem BK-Verteiler... Das Kabel rechts ist der Eingang direkt vom HÜP. Mitte geht derzeit ins EG und wird später nicht mehr benutzt. Links geht ins 2.OG und verbleibt für die evtl. spätere Erweiterung (dafür die Reserve am 4-fach Verteiler). Letzteres Kabel geht/ging auf den HAV, habe aber ehrlich gesagt keine Ahnung ob der schon abgeklemmt war als wir vor 15 Jahren dort eingezogen sind. Mit Lüsterklemme (ich weiss ganz toll, funktionierte aber im analogen Zeitalter) geht's dann auf das Kabel, welches dann letztlich hoch geht. Den F-Stecker auf diesem Kabel konnte ich einfach so runterziehen...war ne Soda-Stecker. Zumindest konnten mein Bruder und ich seinerzeit beide Fernsehen.Ich habe aber ehrlich gesagt keine Ahnung warum der HAV erst hinterm Verteiler sass. Man kann das vlt nicht so gut erkennen, aber beim Kabel vom HÜP ist der Schirm nicht untergeklemmt, sondern der Mantel. Ist übrigens im HÜP auch so. Null Idee, ob das der Vorbesitzer war, oder die Post oder Ish oder sonst wer...Da die Plombe allerdings nutzlos daneben hing (daher weiß ich auch wie es drinnen ausschaut (werde UM auf jeden Fall bei Vertragsabschluss bitten einen neuen dorthin zu hängen. Der ist von Anno Tuck)) und wir selber nicht da dran waren...

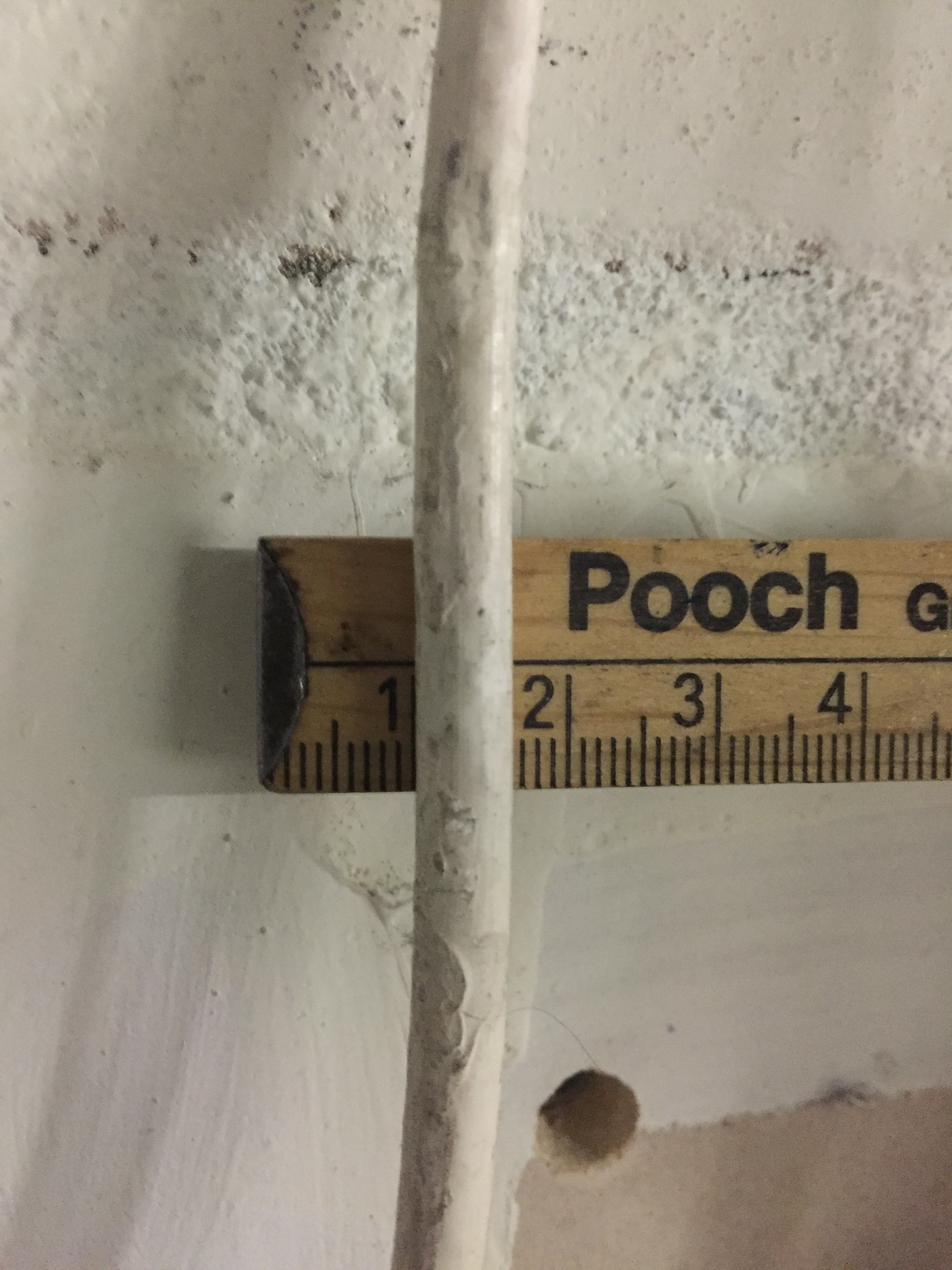

Das Eingangskabel und der Abgang zum HAV haben einen Durchmesser von ca 7mm, sollte also kein Problem sein für die 5.1er.
Die beiden Kabel in die Etagen (eins davon in der Mitte des Verteilers) haben allerdings nur ca. 6mm Durchmesser und das Dielektrikum um die 4mm. Bräuchte hier also wohl eher die 3.9er von Cabelcom. Siehe folgende beiden Bilder: Das sieht auch irgendwie nicht so wirklich nach Kupfer aus...
Ich werde das jetzt vorerst so handhaben, dass ich das Kabel, welches ursprünglich am HAV sass, auch erstmal wieder dorthin kommt und ich darüber in die Sat-Anlage einspeise. Sollte das funktionieren (Kabel-Fernsehen über die neue Dose, die an einer anderen Stelle im Wohnzimmer sitzt als jetzt), wird das Kabel vom HÜP umgelegt. Hier muss ich dann überlegen, ob ich das Kabel dann auch mal richtig auflege (Schirm auflegen, statt Mantel), wenn ich das überhaupt darf, da eigentlich Hoheit von UM. Dann müssen meine Eltern halt entscheiden, ob sie die letzten Monate ein Kabel "quer" durchs Wohnzimmer liegen haben wollen oder weiterhin über die jetzige Dose angeschlossen sein wollen. In dem Fall würde ich mir dann einen 3.9er Stecker besorgen. Da wir relativ häufig bei einem Shop bestellen, welcher diese Stecker auch führt, kann ich diesen bei einer Bestellung mit in den Warenkorb legen.

Will heißen: Es bleibt erstmal bei der Bestellung alles so wie es ist.

Koad hat geschrieben:Das Eingangskabel und der Abgang zum HAV haben einen Durchmesser von ca 7mm, sollte also kein Problem sein für die 5.1er.
Die beiden Kabel in die Etagen (eins davon in der Mitte des Verteilers) haben allerdings nur ca. 6mm Durchmesser und das Dielektrikum um die 4mm. Bräuchte hier also wohl eher die 3.9er von Cabelcom.

Von einem Außendurchmesser kann man nie auf die 100% notwendigen Self-Install bzw. Kompressions-Stecker schließen, da kommt es immer NUR auf das Dielektrikum (dessen Durchmesser) an ! Und ob man dann für eine 100%ige Wahl die 5.1er oder 4.9er benötigt ist wirklich nur mit reellen Angaben zum Kabel zu ersehen (Datenblatt etc. etc.).

techno-com hat geschrieben:Von einem Außendurchmesser kann man nie auf die 100% notwendigen Self-Install bzw. Kompressions-Stecker schließen, da kommt es immer NUR auf das Dielektrikum (dessen Durchmesser) an ! Und ob man dann für eine 100%ige Wahl die 5.1er oder 4.9er benötigt ist wirklich nur mit reellen Angaben zum Kabel zu ersehen (Datenblatt etc. etc.).

Öhm ja, war mir bewusst, habe ich allerdings beim Verfassen nicht mehr dran gedacht. Hab mich noch innerlich ein bisschen über den Ist-Stand geärgert...
Was ich beim Verfassen aber auch bedacht habe, ist dass ich die Verkabelung unten erneuern kann. Hierfür habe ich ja Kabel und passende Stecker, die auch schon mit in der kalkulierten Menge sind. Schwierig wird es bei den Kabeln zu den Antennendosen. Haben Sie denn auch die 3.9er da? Wenn ja, würde ich Sie bitten in meiner Bestellung 2 5.1er gegen 3.9er auszutauschen.

Reelle Daten der Kabel wird schwierig. Hab keinerlei Aufdruck auf dem Kabel gesehen.

So .... alles verpackt und für die nächste DHL-Abholung fertig

Koad hat geschrieben:Mir ist fast im Schlaf gestern noch der Gedanke gekommen, dass ein Abisolierwerkzeug gar nicht so schlecht wäre. Können Sie den Abisolierer von Cabelcon empfehlen?

Cabelcon Stripper liegt der Lieferung kostenlos bei

techno-com hat geschrieben:So .... alles verpackt und für die nächste DHL-Abholung fertig

techno-com hat geschrieben:Cabelcon Stripper liegt der Lieferung kostenlos bei

Hab ich vor lauter Arbeit ganz vergessen gehabt. Hatte mich schon gewundert, warum die Rechnung und eine der Versandbenachrichtigungen zweimal gekommen sind.

Sendung ist gerade in einwandfreiem Zustand eingetroffen. an DHL!

Sooooo,

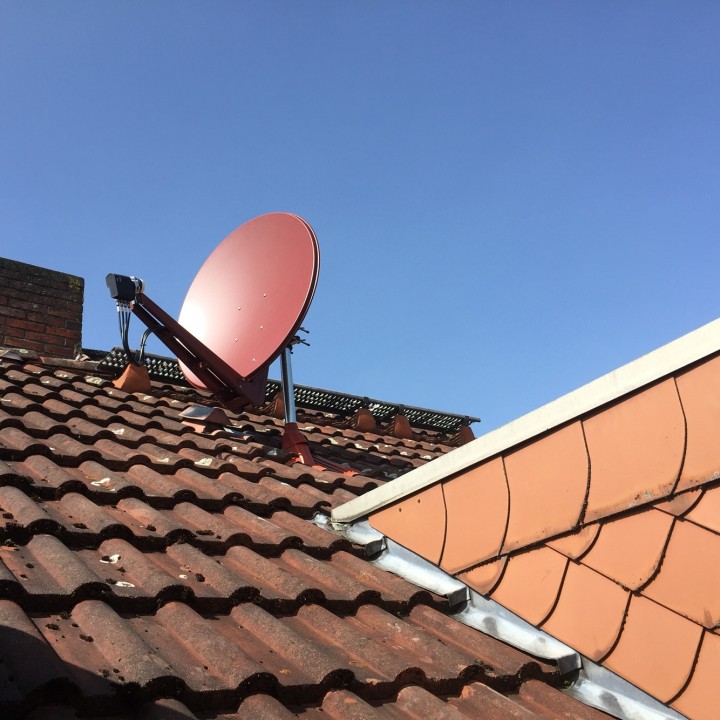

nach langem Warten ist die Anlage nun endlich installiert.

Bis zur Lochblechplatte ist auch alles ok, aber aus dem Multischalter kommt nix raus, weder aus dem CSS-Ausgang (Receiver sowohl über JAP400TRSM als auch direkt an der Erdungsschiene angeschlossen), noch aus dem Legacy-Ausgang.

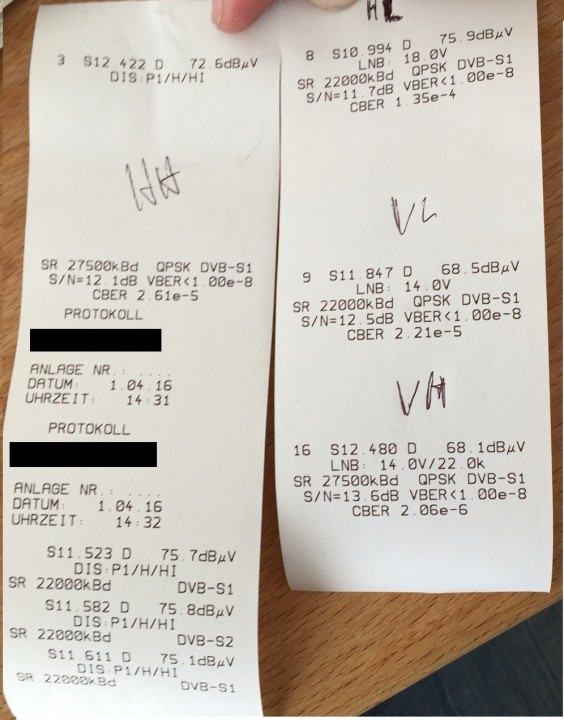

Die Ebenenzuordnung passt, dies wurde verifiziert durch ein (etwas altertümliches) Messgerät über Anzeige der gefundenen Sender und Live-Bild auf allen Ebenen, als auch über den angeschlossenen Receiver direkt am HH-Kabel von oben kommend (hier wurde z.B. WDR empfangen).

Die gemessenen Eingangspegel in der Horizontalen liegen bei etwa 75-76dBµV und in der Vertikalen bei 68-69dbµV. Sollte also innerhalb der Spezifikation von 60-90dBµV des Jultec liegen. Siehe Bild Das Netzteil habe ich sowohl an dem Standby als auch am Continuous Supply ausprobiert, auch die Ausgänge A und B des Netzteils. Wenn der Receiver angeschlossen ist (am Legacy-Ausgang) fängt das Netzteil an zu "klackern". Für mich als Laie klingt das Klackern aber schon recht ungesund...

Netzteil und/oder JPS0501-8T defekt??

Hi

Koad hat geschrieben:nach langem Warten ist die Anlage nun endlich installiert.

Koad hat geschrieben:Bis zur Lochblechplatte ist auch alles ok, aber aus dem Multischalter kommt nix raus, weder aus dem CSS-Ausgang (Receiver sowohl über JAP400TRSM als auch direkt an der Erdungsschiene angeschlossen), noch aus dem Legacy-Ausgang.

Bekommen wir auch noch gebacken

Koad hat geschrieben:Die Ebenenzuordnung passt, dies wurde verifiziert durch ein (etwas altertümliches) Messgerät über Anzeige der gefundenen Sender und Live-Bild auf allen Ebenen, als auch über den angeschlossenen Receiver direkt am HH-Kabel von oben kommend (hier wurde z.B. WDR empfangen).

"WDR" war da nicht gerade passend, da gibt es Varianten (z.B. WDR Fernsehen Köln) im HL-Band (horizontal Lowband) und im HH (Horizontal Highband) ! Auch gibt es den als SD und als HD-Sender .....
Auf dem HH-Kabel muss auf jeden Fall kommen: ARD SD, ZDF SD, RTL SD, Sat1 SD .....
Mehr dazu und wie man das genau heraus findet unter Verkabelungsplan Quattro-LNB´s an Multischalter

Koad hat geschrieben:Die gemessenen Eingangspegel in der Horizontalen liegen bei etwa 75-76dBµV und in der Vertikalen bei 68-69dbµV. Sollte also innerhalb der Spezifikation von 60-90dBµV des Jultec liegen. Siehe Bild

Das ist nicht gerade normal das so ein Unterschied von H zu V ist, eher ggf. vom Lowband zum Highband mehr Unterschiede
Normal sollten das bei einer guten Antenne und einer genauen Ausrichtung auch eher etwas gegen 80-83dbµV sein, aber das ist hier auf jeden Fall nicht ihr Problem das gar nichts geht.

Koad hat geschrieben:Das Netzteil habe ich sowohl an dem Standby als auch am Continuous Supply ausprobiert, auch die Ausgänge A und B des Netzteils. Wenn der Receiver angeschlossen ist (am Legacy-Ausgang) fängt das Netzteil an zu "klackern". Für mich als Laie klingt das Klackern aber schon recht ungesund...

Netzteil und/oder JPS0501-8T defekt??

"Klackern", das war jetzt das Schlagwort mit dem ich am meisten anfangen kann ! Ein "klackern" ist die Schutzschaltung vom Netzteil, da ist irgendwo ein Kurzschluss !!
Machen sie mal am Multischalter (direkt ! Nicht am Erdungsblock dahinter) die Ausgänge vom Legacy + CSS (Einkabel-Ausgang) ab und testen dann direkt am Legacy-Ausgang vom Multischalter .... nicht mit der Hausverkabelung, schließen sie dort direkt einen Receiver an um auch einen Kurzschluss beim Dosen-Einbau etc. im Test zu umgehen !
Dann am CSS-Ausgang dort testen und immer weiter hoch zum Erdungsblock vorgehen (also dann wieder den Verteiler mit rein und immer weiter vorwärts den Aufbau erweitern ...).
Wenn auch dann ein "klackern" zu hören ist nachdem der Receiver eingeschaltet wurde können es auch die Verbinungskabel vom Erdungsblock auf den Multischalter sein, das schließe ich aber jetzt schon fast aus da dann auch ein "klackern" zu hören wäre wenn das Netzteil an dem dauerhaften Stromversorgungseingang (Continuous Supply) angeschlossen wäre - den dann ist der Multischalter incl. Netzteil ja auch eingeschaltet wenn kein Receiver daran angeschlossen ist.

Biegen wir schon gerade .............. von einem Defekt gehe ich aber absolut nicht aus da dieses "klackern" nicht dauerhaft da ist, sondern erst nach dem einstecken vom Kabel zum Receiver auftaucht (wurde da schon direkt ein Receiver angeschlossen jetzt oder über die Hausverkabelung ?).

Hallo Herr Uhde,

Danke für den Tip mit dem Kurzschluss.

Diesen gefunden. Grund war das vorinstallierte Patchkabel (s. Foto) vom Erdungsblock auf den HL-Eingang des Multischalters. Zunächst habe ich diese Kabel nacheinander abgezogen, da ich bisher noch nicht die Hausverkabelung fertig hatte. Musste noch Kabel bestellen für das Kabel vom Lochblech ins Wohnzimmer.
Da ich bisher an diesen Kabeln nichts gemacht hatte (haben nur die reinkommenden Kabel zum testen benutzt), muss dieser Defekt schon bei Lieferung bestanden haben.

Habe jetzt erstmal ein Patchkabel vom Verteiler benutzt, läuft jetzt aber alles!

Koad hat geschrieben:Hallo Herr Uhde,

Hallo

Koad hat geschrieben:Danke für den Tip mit dem Kurzschluss.

Das "klackern" war da das Wort in ihrer Beschreibung das dies als einzige Ursache gleich klar war

Koad hat geschrieben:Diesen gefunden. Grund war das vorinstallierte Patchkabel (s. Foto) vom Erdungsblock auf den HL-Eingang des Multischalters.
.....
.....
Da ich bisher an diesen Kabeln nichts gemacht hatte (haben nur die reinkommenden Kabel zum testen benutzt), muss dieser Defekt schon bei Lieferung bestanden haben.

UPS
Sorry ... kommt nicht oft vor, aber kommt vor

Koad hat geschrieben:Habe jetzt erstmal ein Patchkabel vom Verteiler benutzt,.....

Können sie den Innenleiter da heraus ziehen das das Kabel wieder funktioniert oder benötigen sie da ein neues ?
Was für eines dann (30cm oder andere Länge) ?

Koad hat geschrieben:.... läuft jetzt aber alles!

Das ist ja dann mal schnell geklärt gewesen

Und jetzt =>

techno-com hat geschrieben:Können sie den Innenleiter da heraus ziehen das das Kabel wieder funktioniert oder benötigen sie da ein neues ?
Was für eines dann (30cm oder andere Länge) ?

Hab den jetzt gerade nicht hier, aber ich vermute, dass man den Innenleiter nicht wieder vernünftig gerade bekommt. Der ist doch schon sehr arg verbogen... Versuchen könnte ich's aber morgen mal. Ich befürchte aber, dass er selbst bei gelingen ihn gerade zu ziehen zu instabil sein würde. Allerdings liegt das Kabel noch bei meinen Eltern und wir bekommen in Kürze Besuch.

Ja, ist ein 30cm Kabel.

techno-com hat geschrieben:Und jetzt =>

Koad hat geschrieben:Hab den jetzt gerade nicht hier, aber ich vermute, dass man den Innenleiter nicht wieder vernünftig gerade bekommt. Der ist doch schon sehr arg verbogen... Versuchen könnte ich's aber morgen mal. Ich befürchte aber, dass er selbst bei gelingen ihn gerade zu ziehen zu instabil sein würde. Allerdings liegt das Kabel noch bei meinen Eltern und wir bekommen in Kürze Besuch.

Ja, ist ein 30cm Kabel.

30cm Patchkabel ist nach "Marl" soeben versendet

techno-com hat geschrieben:30cm Patchkabel ist nach "Marl" soeben versendet

Benötigen Sie das defekte Kabel dann zurück?

Mir ist noch was aufgefallen als ich gestern mal ein Foto von der Antennenanlage auf dem Dach gemacht habe für den Montage-Bericht, den ich verfasse, wenn "alles" fertig ist (muss noch die Kabel im Dachboden ein bisschen "schön" machen/fixieren mit Kabelschellen) Ich weiß nicht, wo der Monteur die Klebemanschette angebracht hat, zumindest nicht da wo sie hin sollte. Das lasse ich gerade noch über die Firma herausfinden. Ich vermute, dass diese am Dachziegel befestigt wurde, also an der Mast-Durchführung. Ich tendiere dazu nochmal zusätzlich eine Klebemanschette an der designierten Stelle montieren zu lassen, oder ist das kein Problem?! Eventuell durch die Gummi-Mastmanschette eintretendes Wasser würde in dem Fall ja zwischen Dachziegel und Manschette ablaufen...
