Octagon Satfinder SF-418 LCD HD (mit Satellitenerkennung)

Ungelesener Beitrag von techno-com »

Eigenschaften OCTAGON SAT-FINDER SF-418 LCD HD

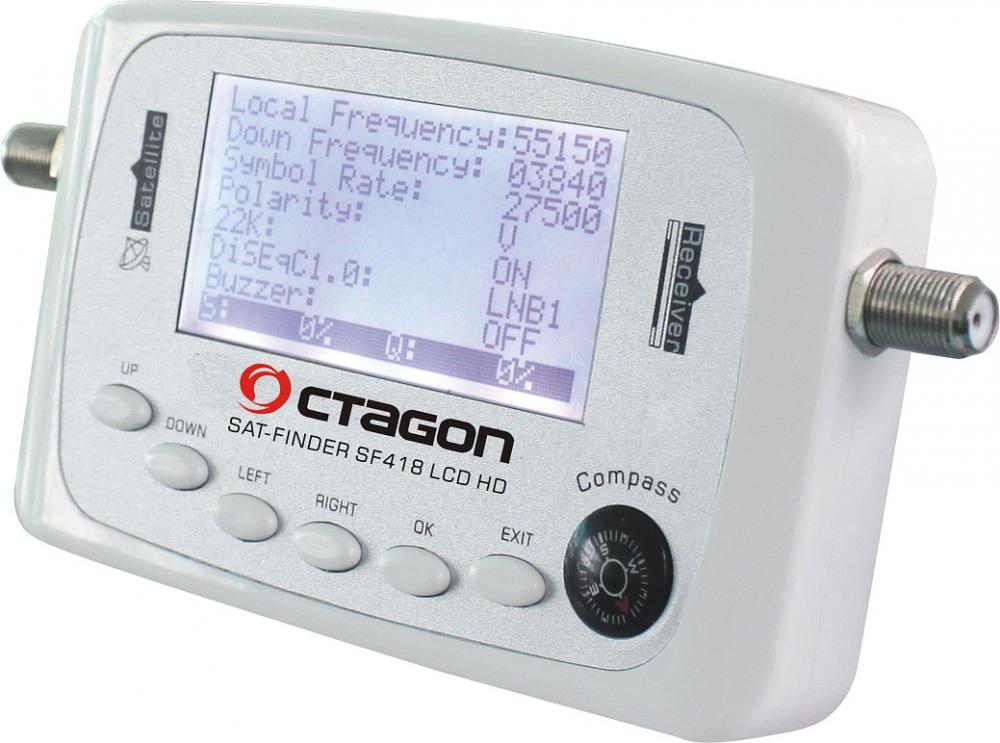

Das OCTAGON SF-418 LCD HD ist ein handliches digitales Satelliten-Messgerät zum einfachen und schnellen Ausrichten einer Satelliten-Antenne. Ist ein Satellit gefunden, gibt der Sat-Finder sowohl ein optisches als auch ein akustisches Signal ab. Die Empfangsqualität wird als numerischer Messwert und als Balkenanzeige dargestellt.

Der digitale SAT-Finder SF-418 LCD HD ist dank des Mikroprozessorbetriebs sehr zuverlässig und liefert exakte Werte. Die Signalstärke wird zum einen grafisch auf dem LCD-Display, in Form von Thermometer-Skalen, und zum anderen in Zahlen von 0 bis 99 angezeigt.

Der digitale SAT-Finder ist sehr empfindlich und kann auch niedrigste Signale erfassen.
Eine wichtige Option ist auch, das die Satelliten identifiziert werden. Hat man Hotbird eingestellt und erwischt beim Ausrichten Astra, zeigt das Gerät keinen Pegel. Verwechselungen sind also schon mal ausgeschlossen

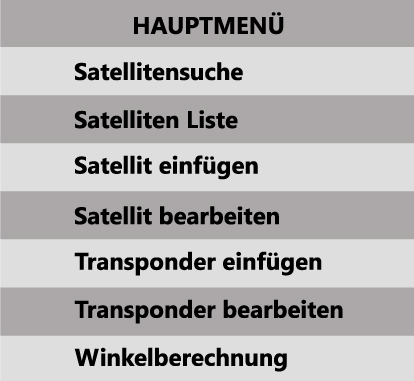

[Hauptmerkmal:

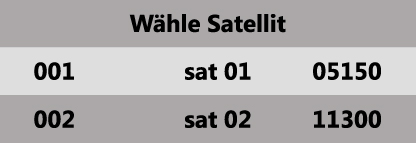

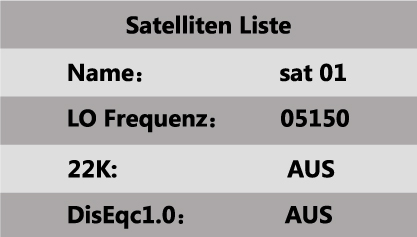

Vorpgrogammierte Satelliten und Transponder

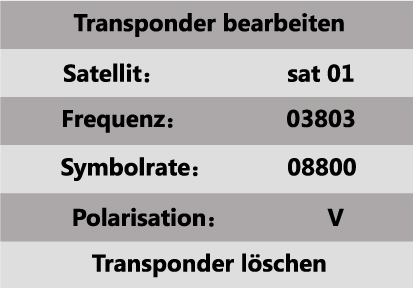

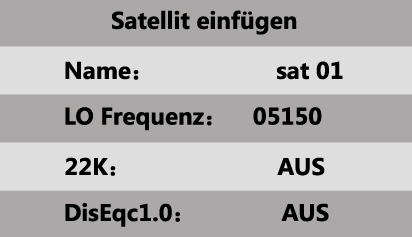

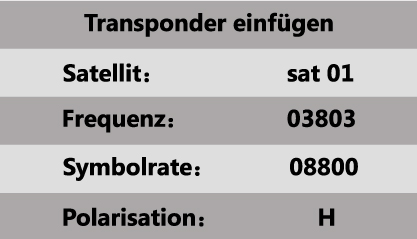

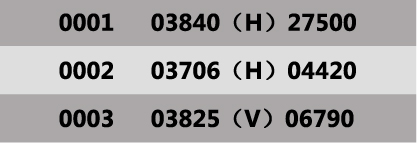

Transponder,Symbolrate und LO Frequenz können hinzugefügt oder geändert werden
Präzise und bequeme Ausrichtung für Antenneninstallation
0/22KHz Signal Unterstützung
DisEqc1.0 Steuerung Unterstützung

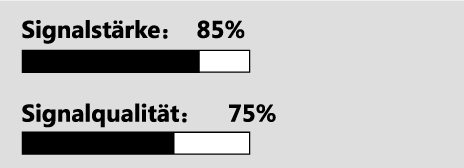

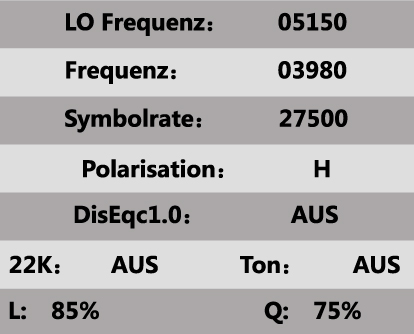

Signalstärke und-qualität Anzeige
DVB-S und DVB-S2 Unterstützung

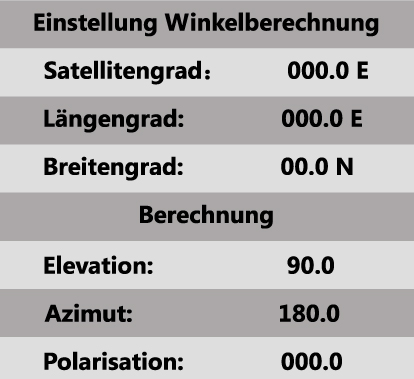

Winkelberechnung für einzelne Satelliten

Technische Daten:
* Eingangsfrequenz : Frequenzbereich 950MHz-2400MHz
* Eingangssignal : Eingangspegel: -25dBmV ~ -65dBmV
* Eingangsimpedanz: 75ohm
* Symbolrate: 1Msps ~ 45Msps
* Betriebstemperatur: -10°C ~ +50°C
* QPSK, 8PSK Demodulation Unterstützung
* 0/22KHz Signal Unterstützung
* DisEqc 1.0 Steuerung Unterstützung
* Eingangsbuchsen : F-type female
* Stromversorgung zu LNB: 13V, 18V, >500mA
* Eingangsspannung Strom-Adapter : AC110~220V 50Hz/60Hz
* Ausgangsspannung Strom-Adapter: 13V-18V DC 1000mA

Lieferumfang (Zubehör):
OCTAGON SAT-FINDER SF418 LCD HD
Strom-Aadapter
Bedienungsanleitung (Handbuch)

Li-ion Batterie (optional)
Ladegerät (optional)

Gewicht : ca. 150g
Grösse : (L x B x T) 125mm X 78mm X 26mm
Dateianhänge
Handbuch_Manual_OCTAGON_SAT-FINDER_SF-418_LCD_HD_ger.pdf
Datenblatt/Anleitung Octagon SF-418 Satfinder
(220.79 KiB) 1648-mal heruntergeladen
