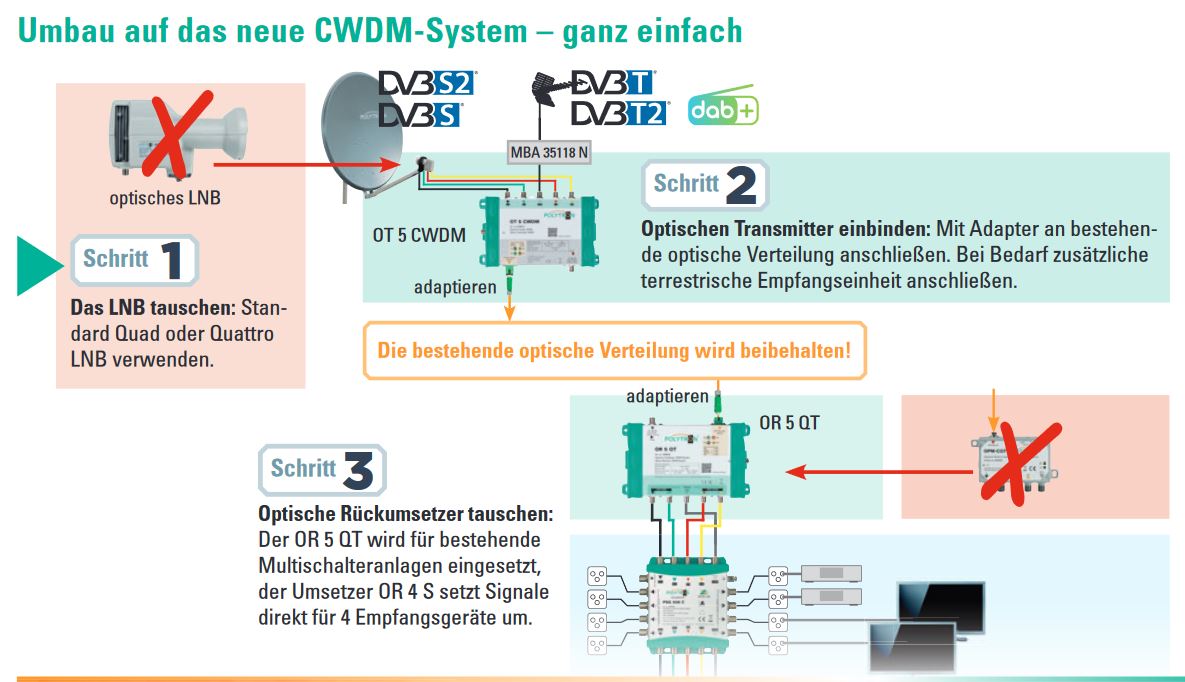

Neues Design der Geräte.
- Polytron OT 5-5 CWDM
- Polytron OR 5 QT II (Quattro-Rückumsetzer)
- Polytron OR 4 S II (Quad-Rückusetzer)

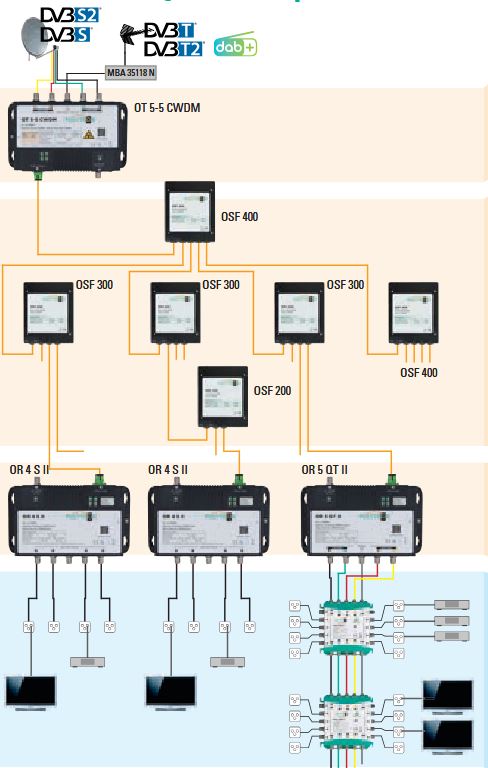

System zur optischen SAT-Signal Verteilung
Die Verteilung von Sat-Signalen über Glasfaserkabel bietet insbesondere bei größeren Entfernungen / Verteilnetzen und großer Programmvielfalt entscheidende technische und wirtschaftliche Vorteile.
Neben der hohen Datenkapazität und der nahezu verlustfreien Signalübertragung spielt die schnelle
Installation und die Zuverlässigkeit von vorkonfektionierten Glasfaserkabeln eine entscheidende Rolle.

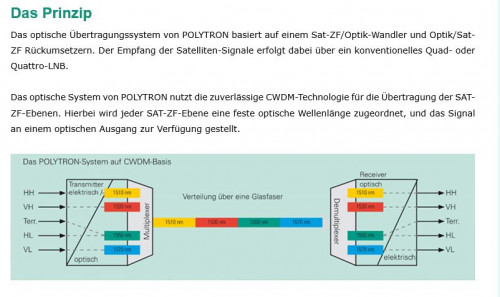

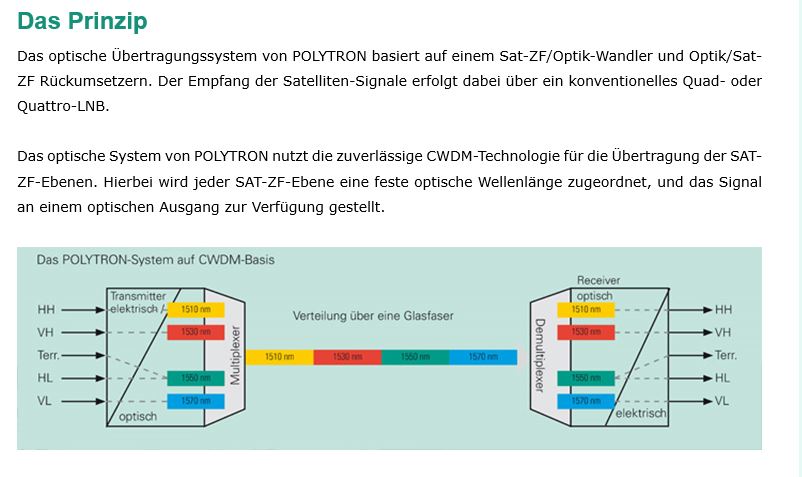

Das Prinzip

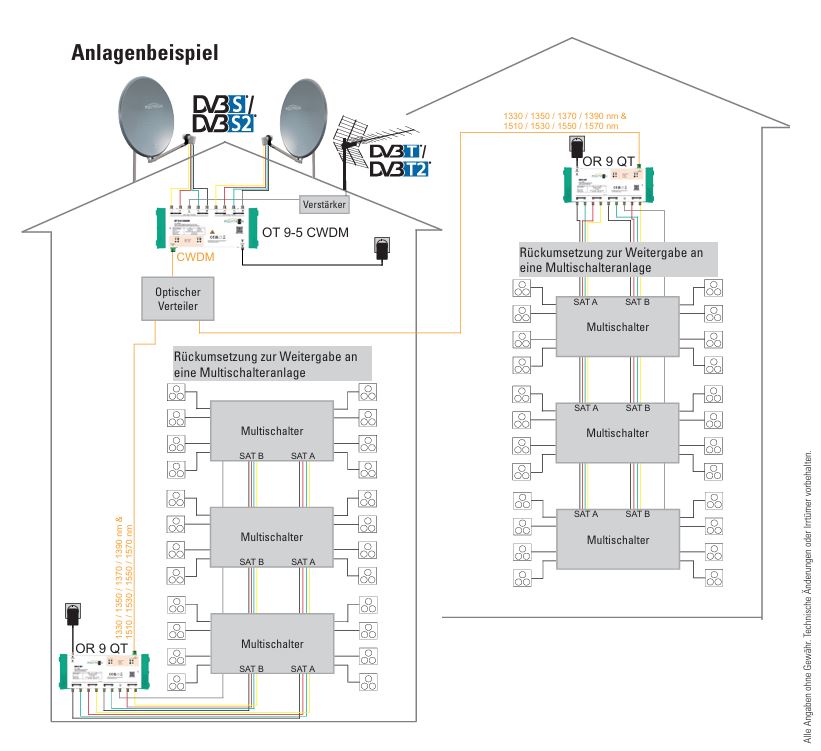

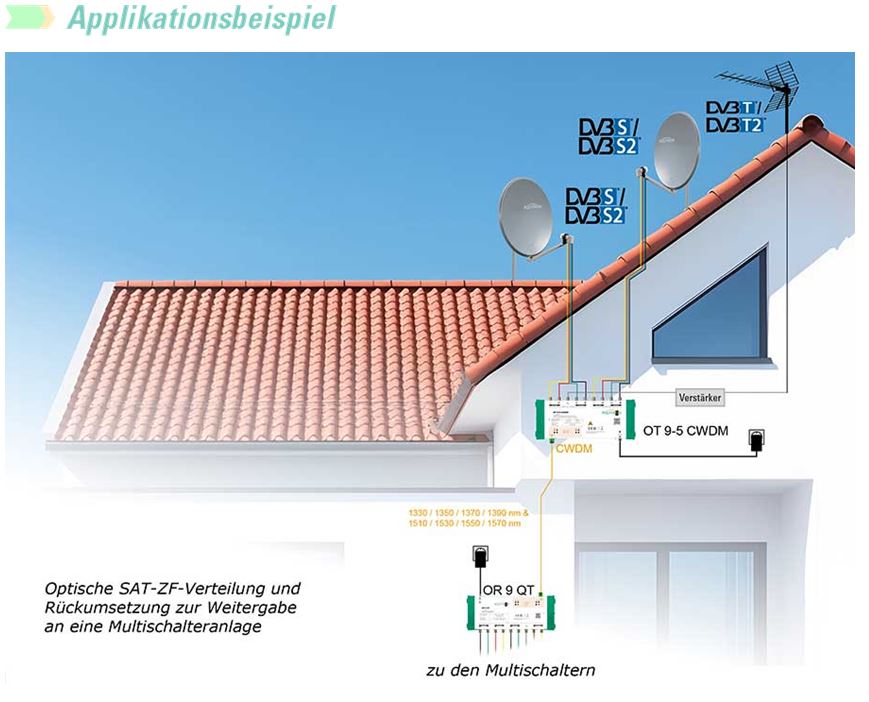

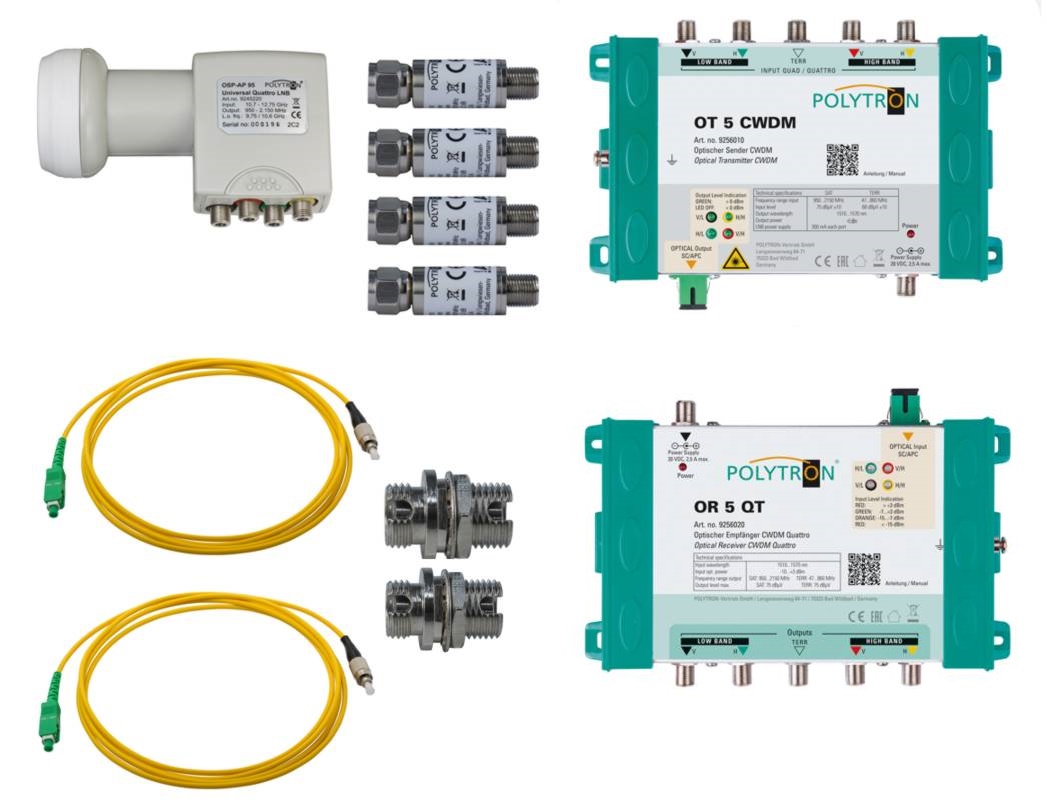

Das optische Übertragungssystem von POLYTRON basiert auf einem Sat-ZF/Optik-Wandler und Optik/Sat-ZF Rückumsetzern. Der Empfang der Satelliten-Signale erfolgt dabei über ein konventionelles Quad- oder Quattro-LNB.
Das optische System von POLYTRON nutzt die zuverlässige CWDM-Technologie für die Übertragung der SAT-ZF-Ebenen. Hierbei wird jeder SAT-ZF-Ebene eine feste optische Wellenlänge zugeordnet, und das Signal an einem optischen Ausgang zur Verfügung gestellt.

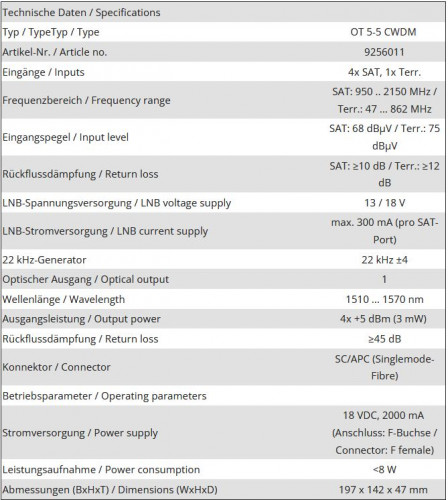

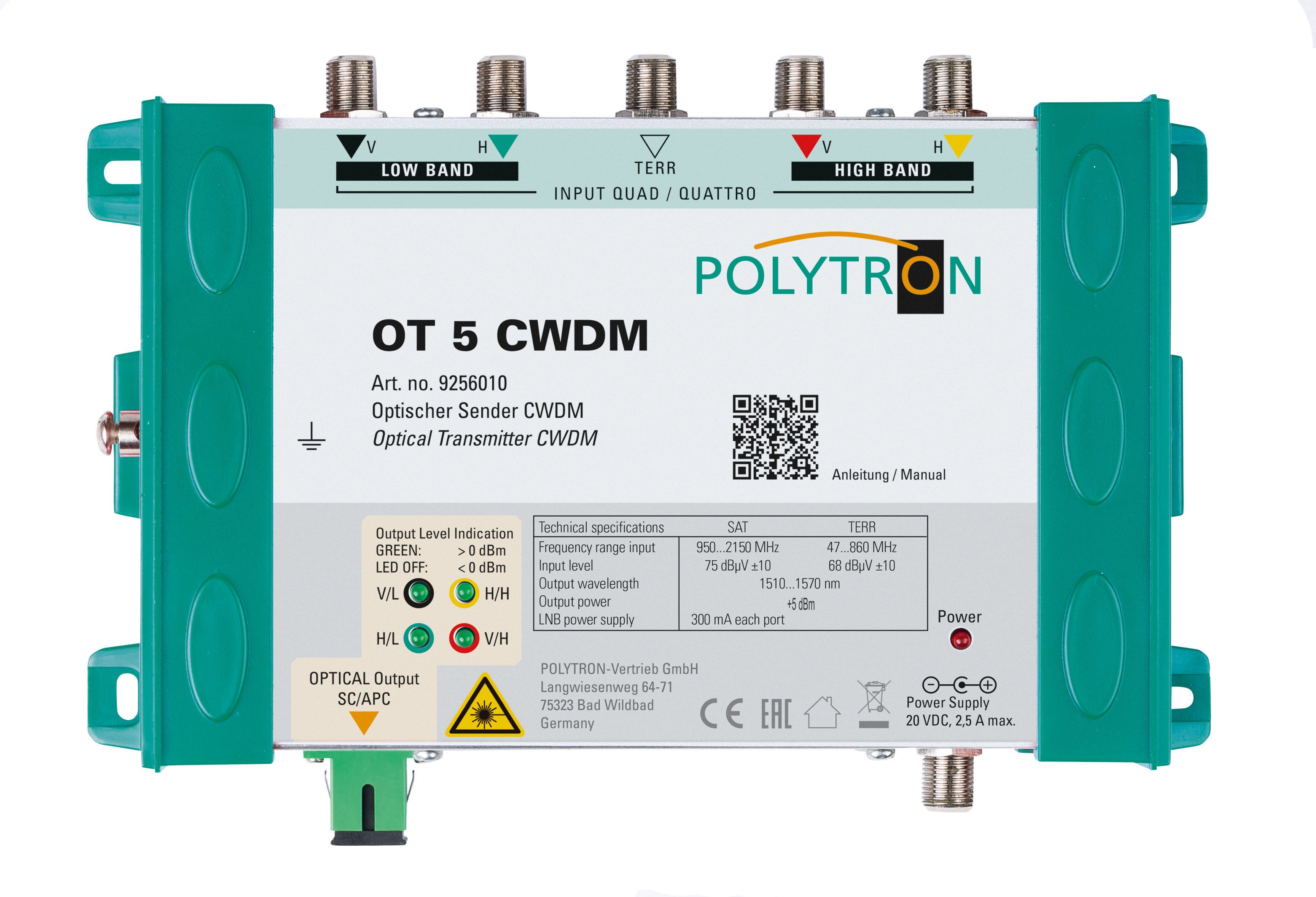

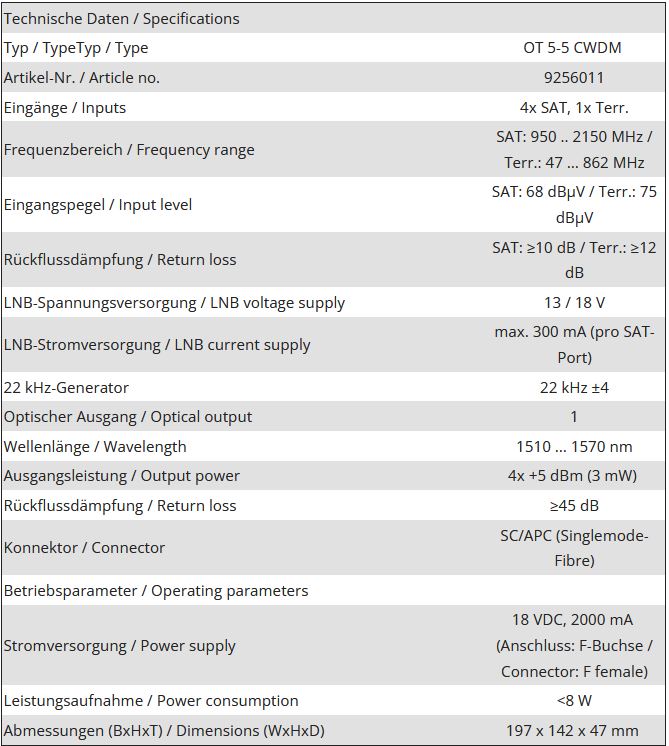

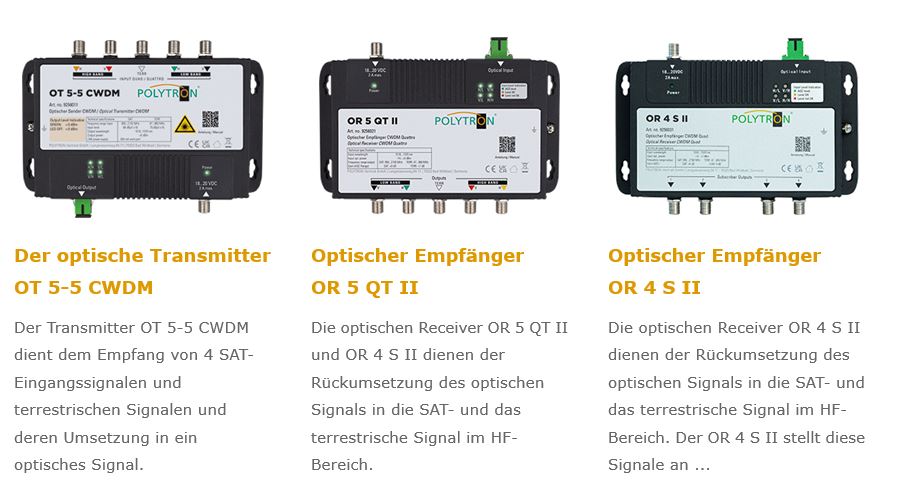

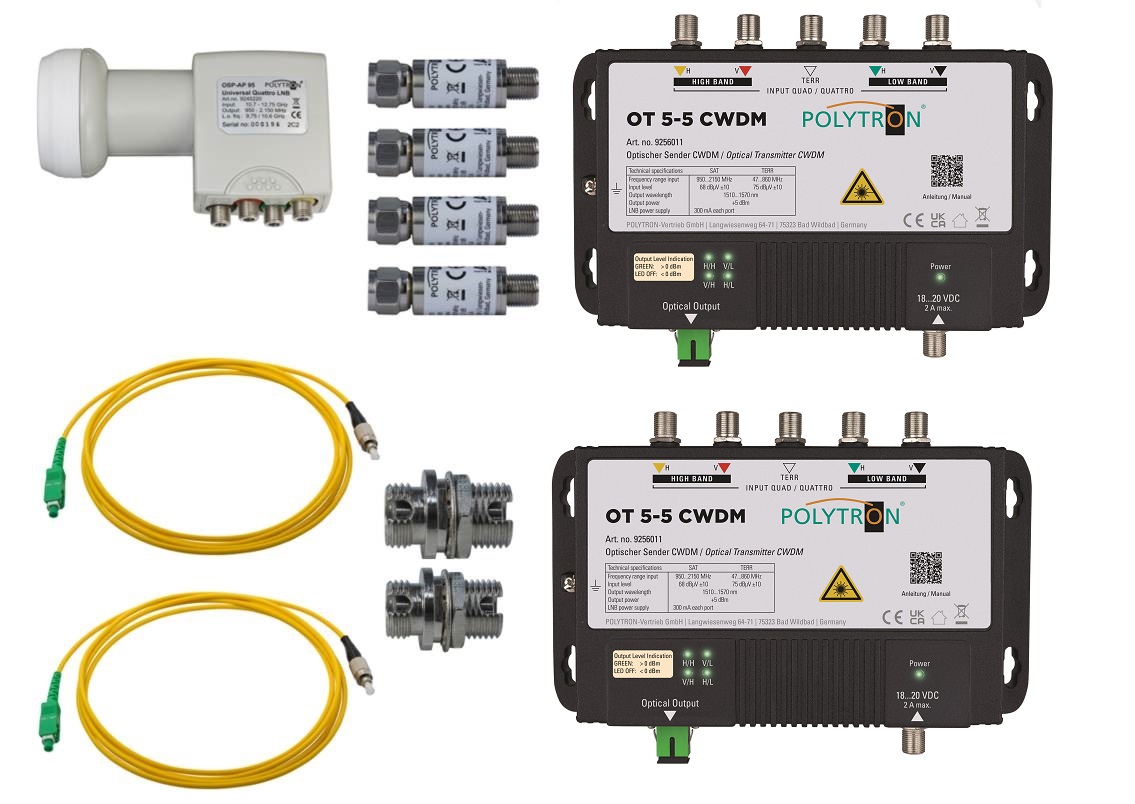

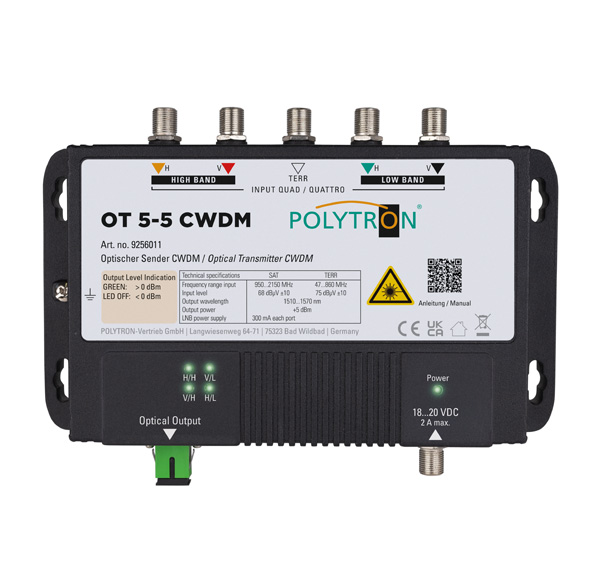

Optischer Sender OT 5-5 CWDM
Der optische Transmitter OT 5-5 CWDM dient dem Empfang von 4 SAT-Eingangssignalen und terrestrischen Signalen und deren Umsetzung in ein optisches Signal. Dabei werden die Eingangssignale getrennten Wellenlängen im Bereich 1510 … 1570 nm zugeordnet.

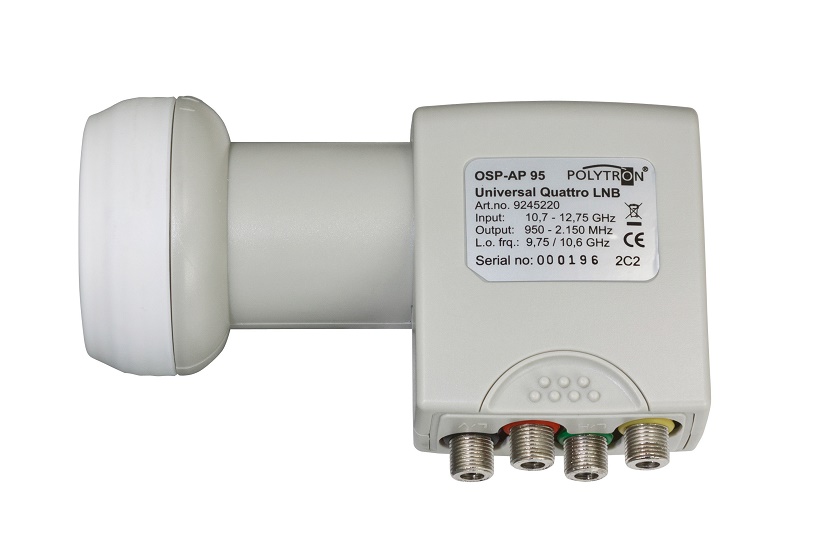

Es können Quattro- oder Quad-LNBs angeschlossen werden.
- 13/18 V, 0/22 kHz Schaltspannung
- +5 dBm opt. Sendeleistung
- hohe Rückflussdämpfung
- hohe Linearität
- eingebautes CWDM mit DFB Laser
- Quattro- und Quad-LNB tauglich
- LED-Status-Anzeigen

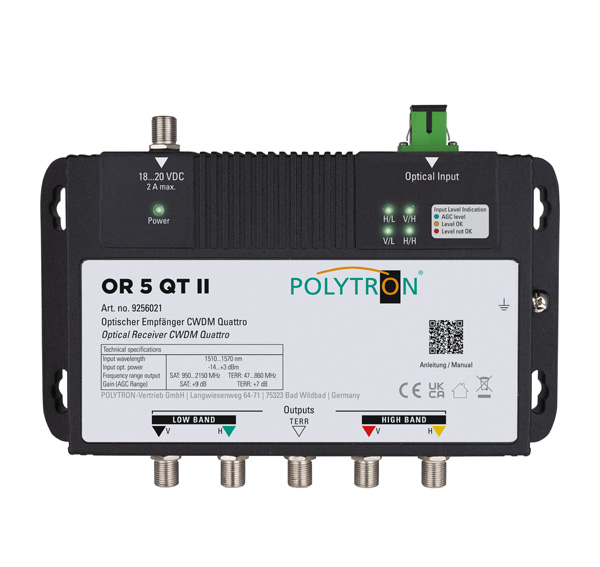

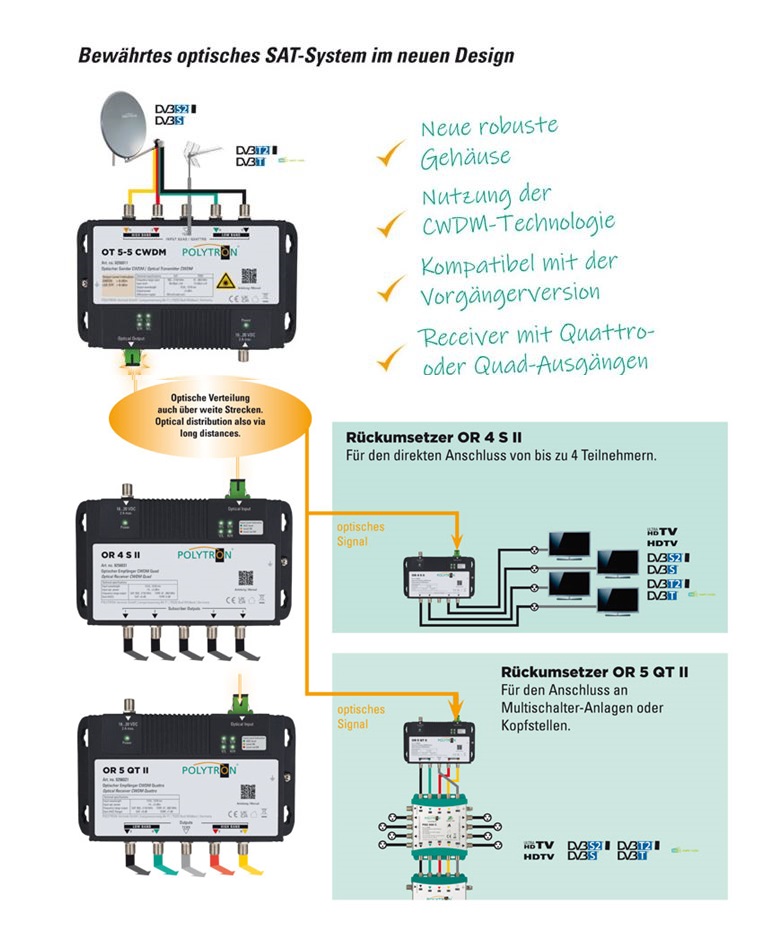

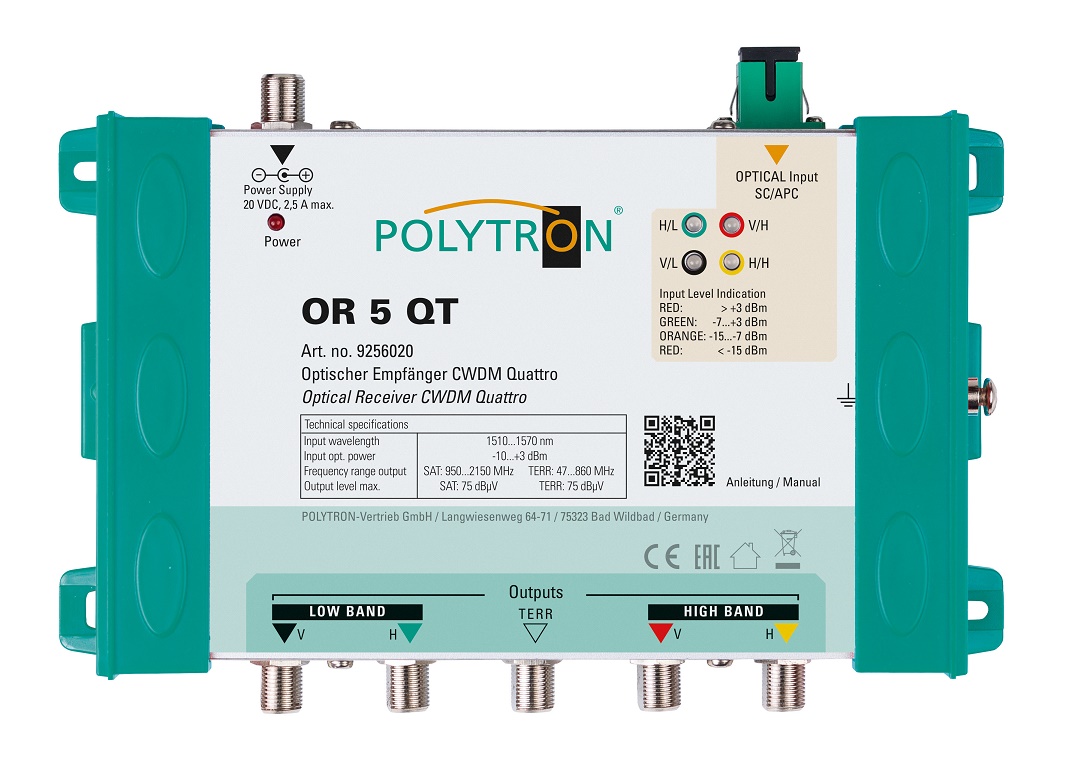

Optischer Rückumsetzer OR 5 QT II und OR 4 S II
Die optischen Receiver OR 5 QT II und OR 4 S II dienen der Rückumsetzung des optischen Signals in die SAT- und das terrestrische Signal im HF-Bereich.

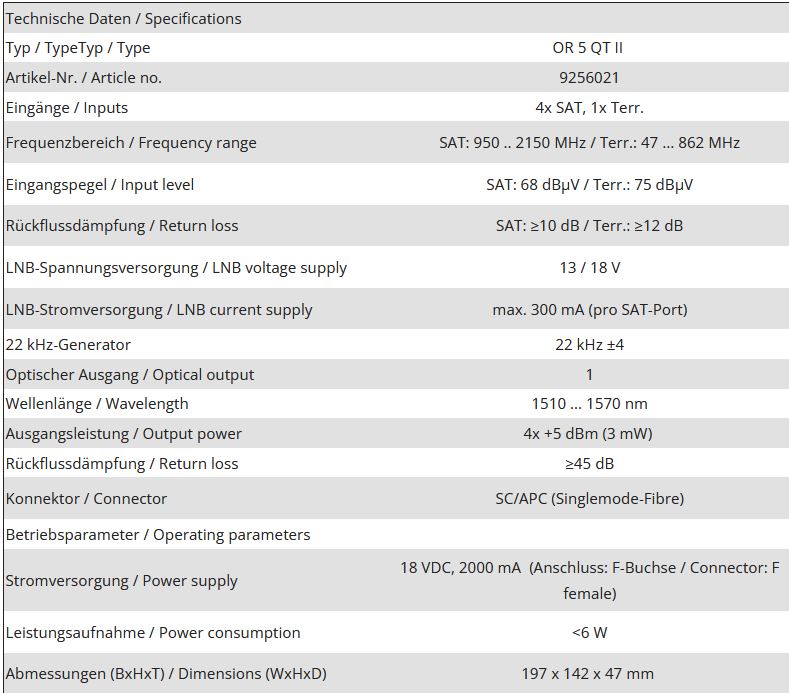

Der OR 5 QT II stellt diese Signale an vier Ausgängen mit festen SAT-Polarisationsebenen und einen terrestrischen Ausgang zur Verfügung.

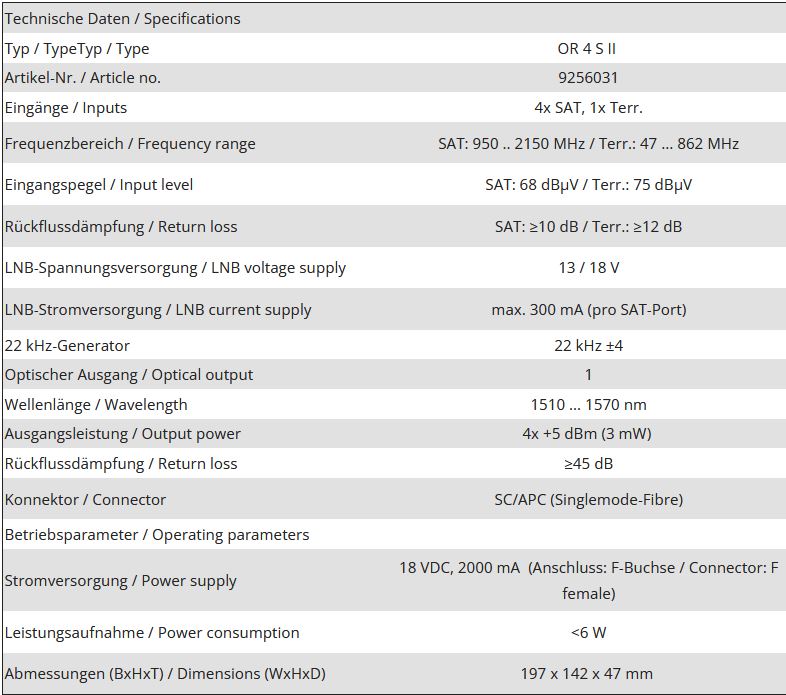

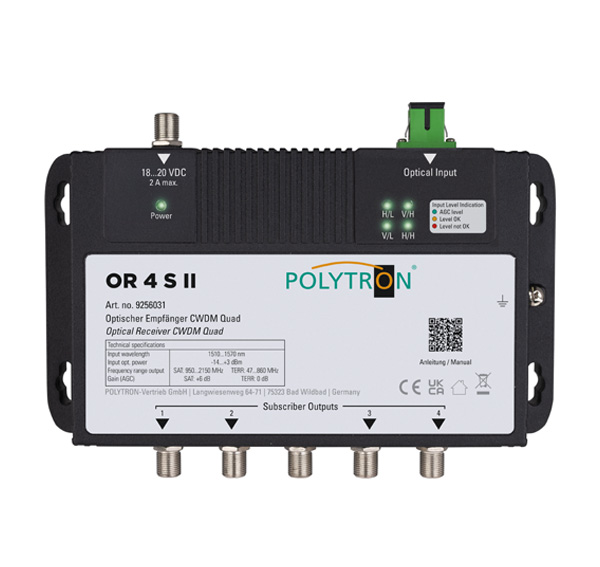

Der OR 4 S II stellt diese Signale an vier schaltbaren Universal-Ausgängen zum direkten Anschluss von Receivern oder TV-Geräten zur Verfügung.
Die Verteilung von Sat-Signalen über Glasfaserkabel bietet insbesondere bei größeren Entfernungen / Verteilnetzen und großer Programmvielfalt entscheidende technische und wirtschaftliche Vorteile. Neben der hohen Datenkapazität und der nahezu verlustfreien Signalübertragung spielt die schnelle Installation und die Zuverlässigkeit von vorkonfektionierten Glasfaserkabeln eine entscheidende Rolle.
Das Prinzip
Das optische Übertragungssystem von POLYTRON basiert auf einem Sat-ZF/Optik-Wandler und Optik/Sat-ZF Rückumsetzern. Der Empfang der Satelliten-Signale erfolgt dabei über ein konventionelles Quad- oder Quattro-LNB.

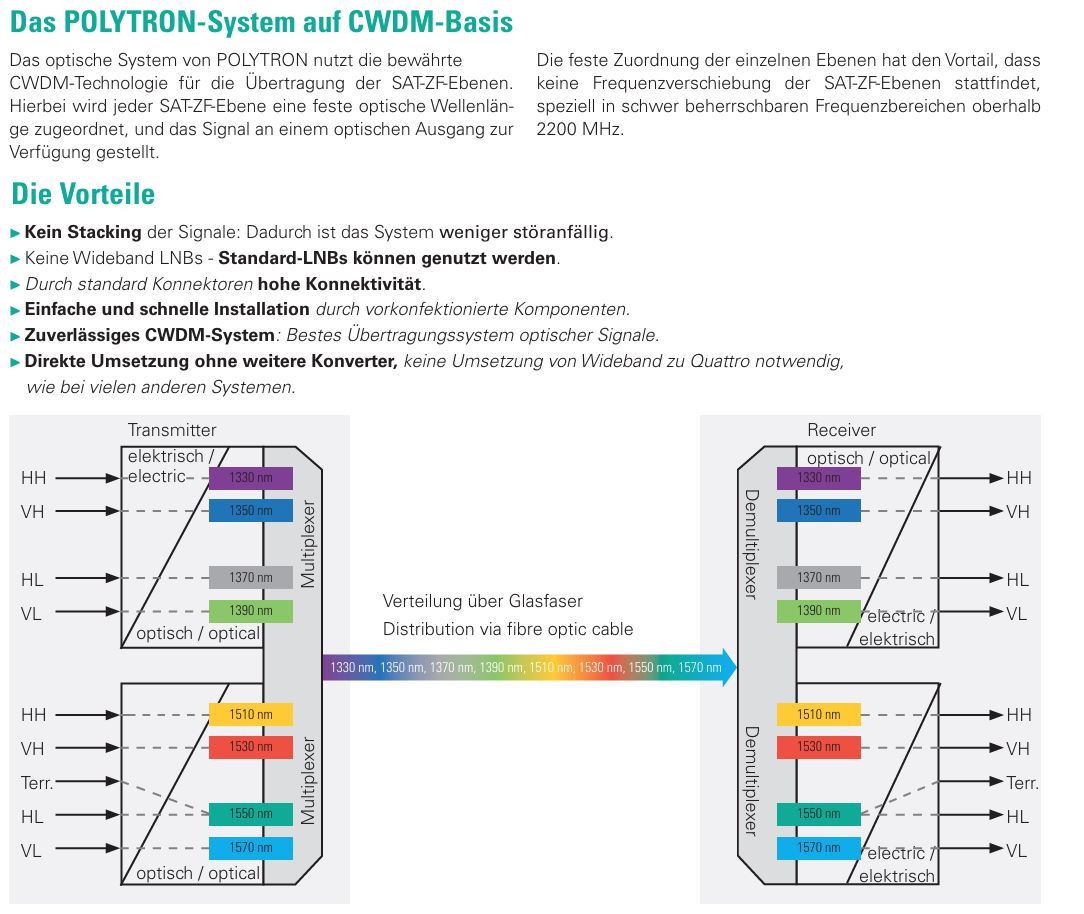

Das optische System von POLYTRON nutzt die bewährte CWDM-Technologie für die Übertragung der SAT-ZF-Ebenen. Hierbei wird jeder SAT-ZF-Ebene eine feste optische Wellenlänge zugeordnet, und das Signal an einem optischen Ausgang zur Verfügung gestellt.
Die feste Zuordnung der einzelnen Ebenen hat den Vorteil, dass keine Frequenzverschiebung der SAT-ZF-Ebenen stattfindet, speziell in schwer beherrschbaren Frequenzbereichen oberhalb 2000 MHz.

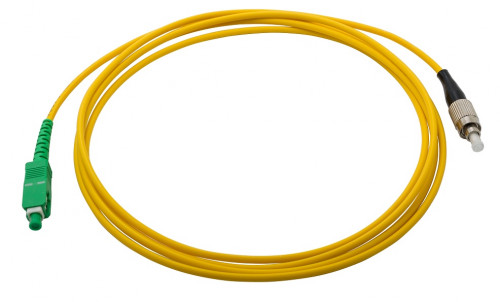

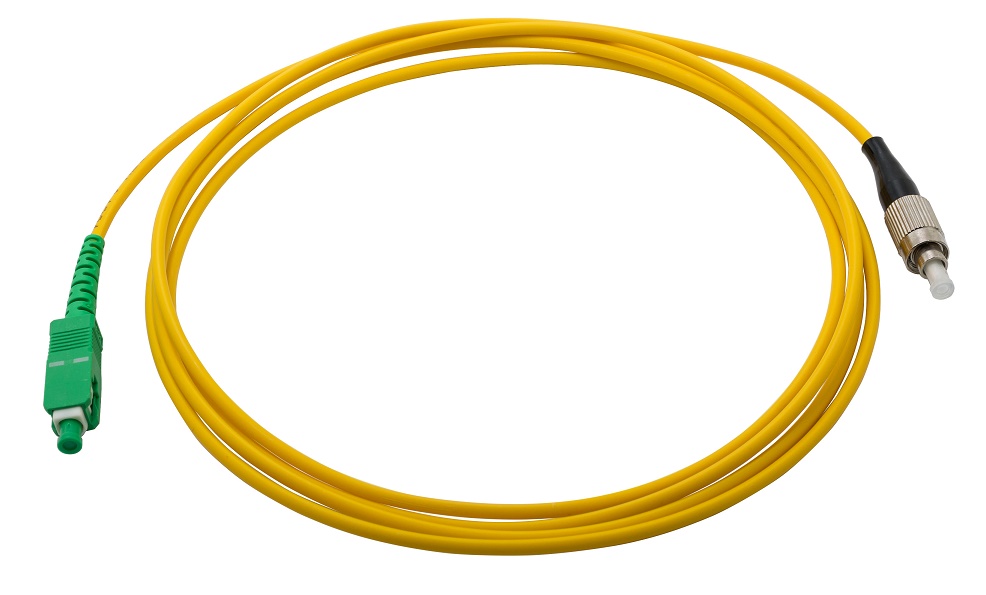

Sämtliche Komponenten der Lösung von POLYTRON sind mit SC/APC-Anschlüssen ausgerüstet. Dadurch lassen sich die vorkonfigurierten Patchkabel und passiven Verteilkomponenten schnell und einfach installieren.

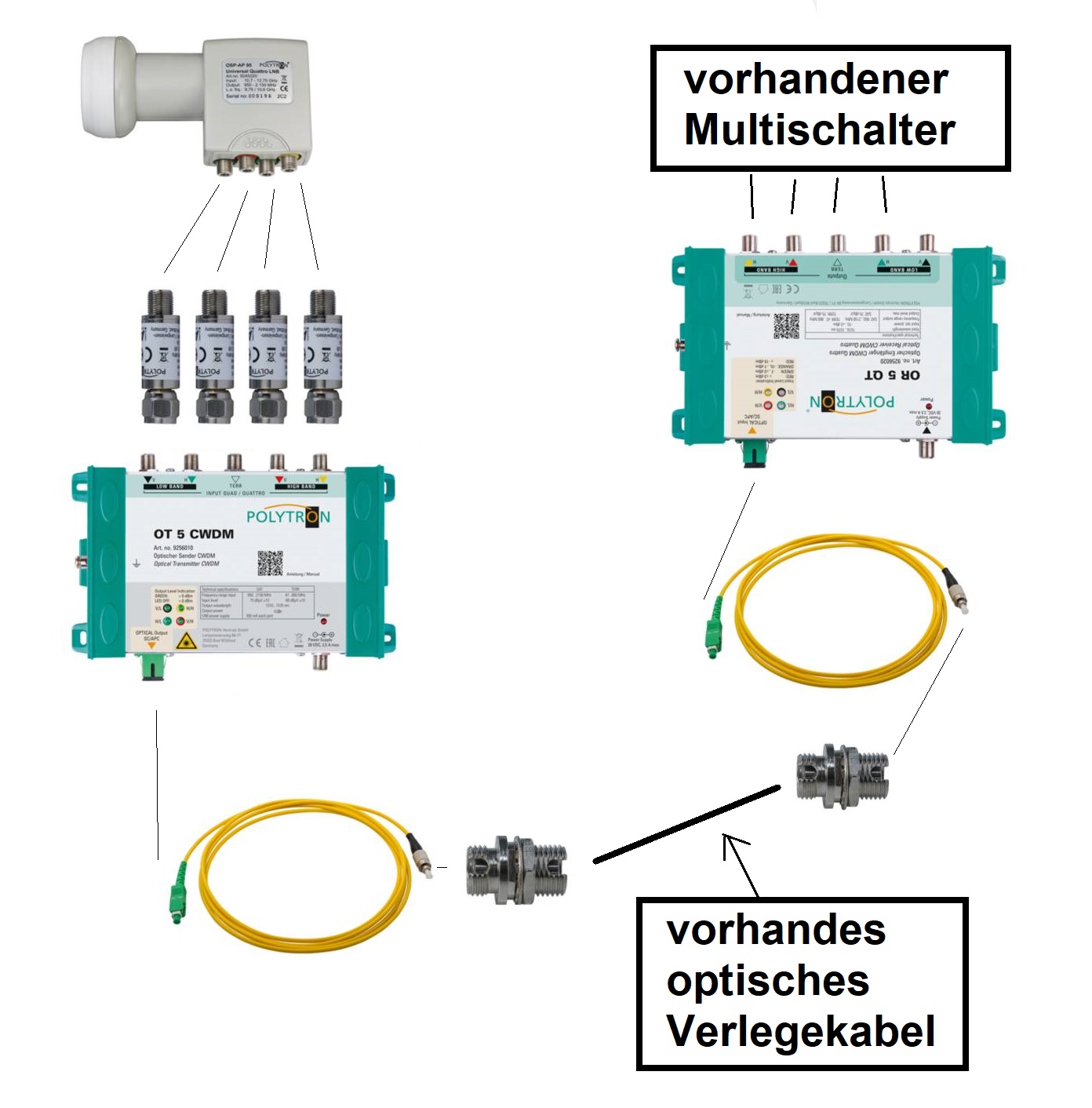

Da das System mit konventionellen LNBs arbeitet, ist die Umrüstung bestehender Anlagen zu optischen Systemen einfach zu realisieren.
