Optische Sat-Signalversorgung (DVB-S/S2/S2x) über Glasfasterkabel - Umbau von optischem LNB

Ungelesener Beitrag von techno-com »

Optische SAT-Verteilung: Umbau auf das neue CWDM-System
Sat-Signalversorgung (DVB-S/S2/S2x) über Glasfasterkabel ("optisch")

Mehr auch unter Polytron - neue optische SAT-ZF-Verteilung (Quattro-LNB auf Optik Wandler)

Video dazu:

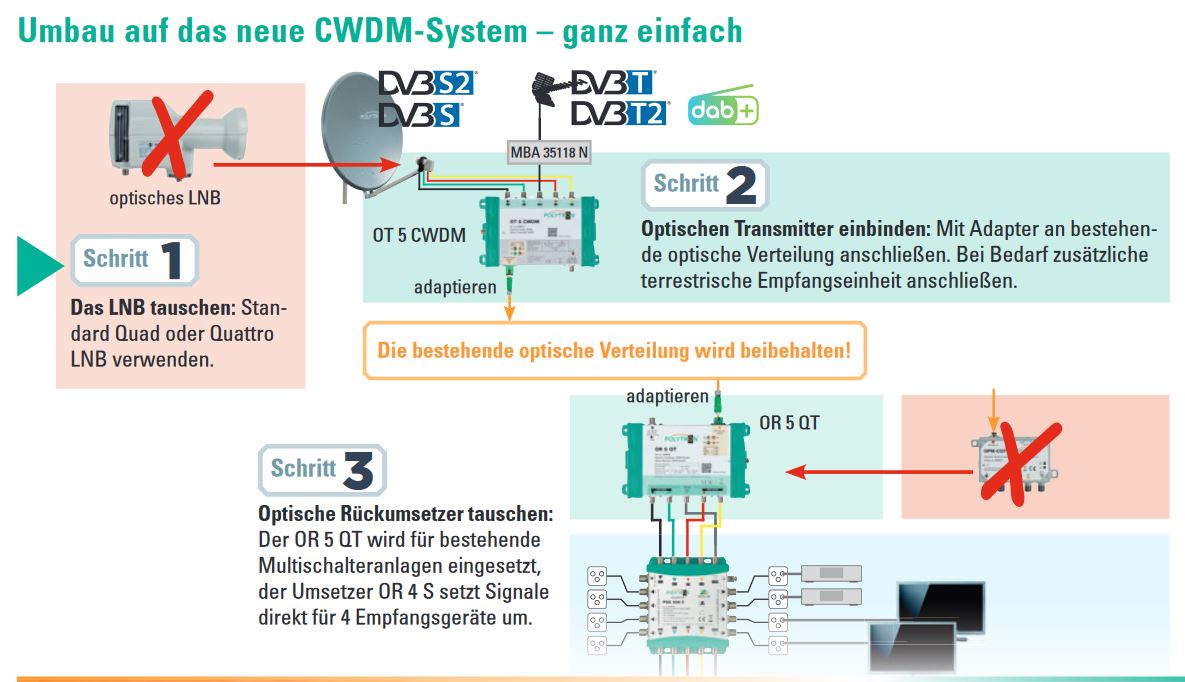

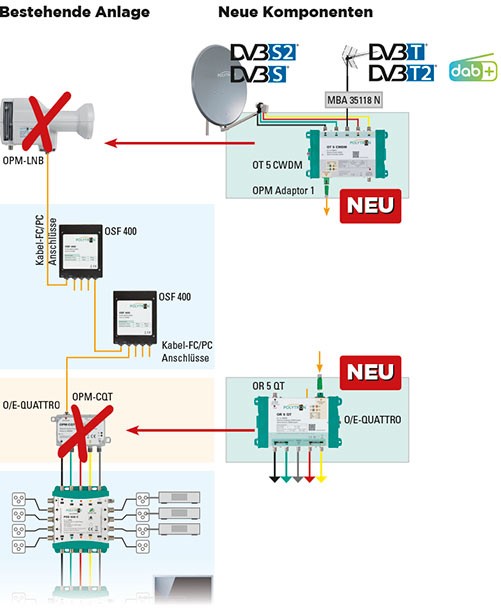

Um ein bestehendes optisches SAT-ZF Verteilsystem ("optisches LNB") auf das neue POLYTRON CWDM-System umzurüsten, muss das optische LNB lediglich gegen ein standard Quattro- oder Quad-LNB getauscht werden.

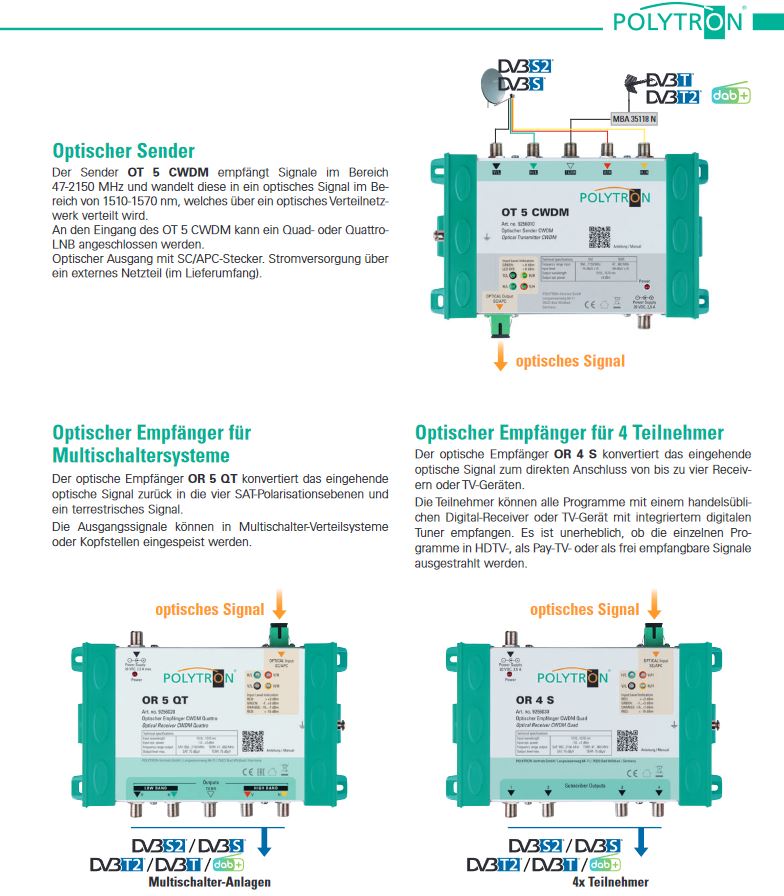

Die Umwandlung in optische Signale übernimmt der optische Sender POLYTRON OT 5 CWDM, der als Signalgeber in die optische Verteilung eingebunden wird.
Vorteil: Die optische Verteilung kann unverändert weiter genutzt werden. Zusätzlich können DVB-T/T2 und DAB+ Signale verteilt werden.

Polytron_Sat-Signaluebertragung-ueber-Glasfasterkabel-optisch_CWDM-System_OT5CWDM_1.jpg

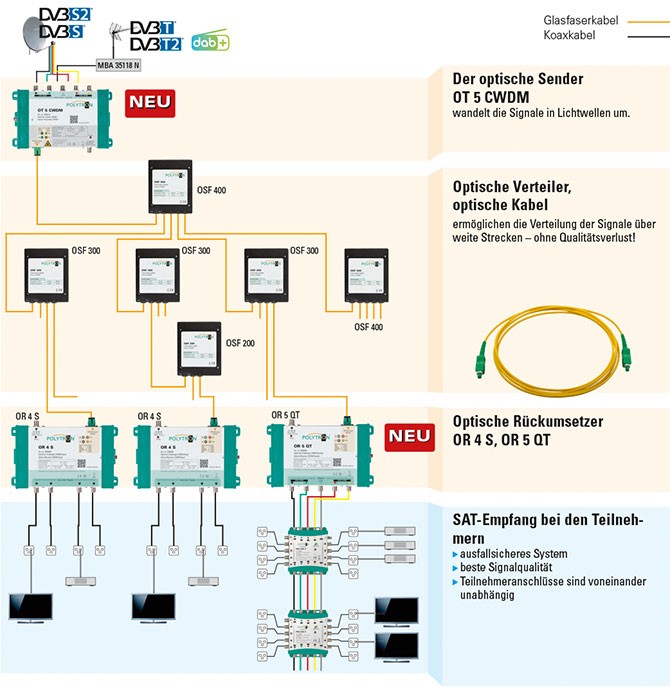

Auf der Empfänger-Ebene werden lediglich die optisch/elektrischen Wandler getauscht. Je nachdem ob das Signal in eine Multischalter-Anlage eingespeist, oder ob die Empfangsgeräte direkt angeschlossen werden sollen. Vorteil: Die bestehende Coax-Kabel-Verteilung kann unverändert weiter genutzt werden.
Der O/E-Wandler OR 5 QT wird zum Einspeisen in Multischalter-Anlagen verwendet, der Wandler OR 4 S wird verwendet, um die Empfangsgeräte direkt mit Signalen zu versorgen.

Polytron_Sat-Signaluebertragung-ueber-Glasfasterkabel-optisch_CWDM-System_OT5CWDM_2.jpg

Quelle: Polytron Newsletter vom 20.5.21
Dateianhänge
Polytron_Sat-Signaluebertragung-ueber-Glasfasterkabel-optisch_CWDM-System_OT5CWDM.pdf
Diese News als .pdf
(2.22 MiB) 224-mal heruntergeladen

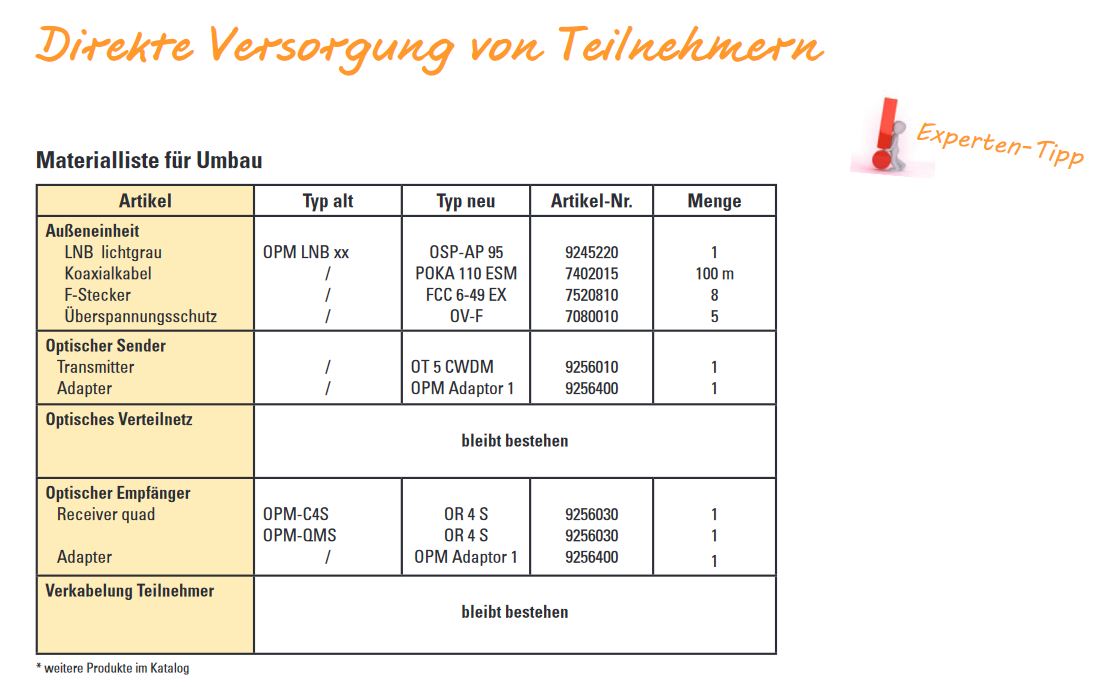

Direkte Versorgung von Teilnehmern (Quad-LNB Umsetzer)
Direkte Versorgung von Teilnehmern (Quad-LNB Umsetzer)

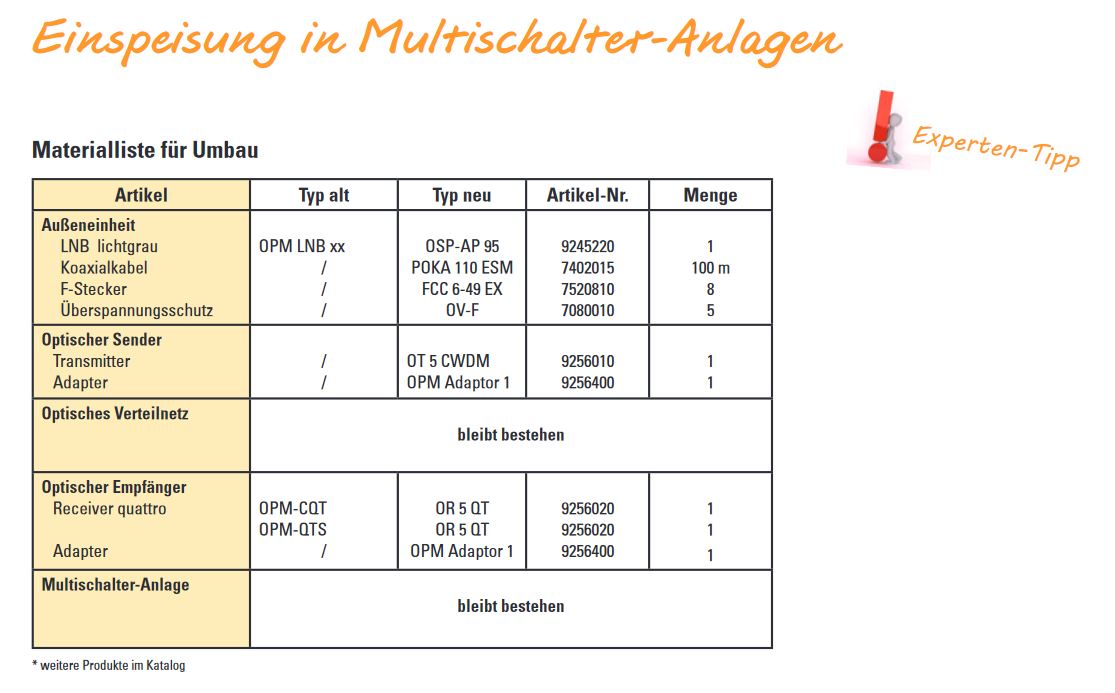

Einspeisung in Multischalter-Anlagen (Quattro-LNB Umsetzer)
Einspeisung in Multischalter-Anlagen (Quattro-LNB Umsetzer)
Die Geräte im Überblick
Die Geräte im Überblick
