Girke2284 hat geschrieben:Hallo,
Hallo zurück
Girke2284 hat geschrieben:Danke für die vielen und ausführlichen Antworten.
Ich versuche mich mal an einer ersten Einkaufsliste:
Kurz gesagt, 90% ist falsch/fehlerhaft ... fangen wir an
Girke2284 hat geschrieben:Spiegel (stellt mein Schwieger-Vater zur Verfügung: FUBA DA850) Inklu. Herkules Dachsparrenmast (DUR-line Herkules S60-900)
Fehlt Dachziegel, Gummi-Manschette, Klebe-Manschette + Mastkappe mit Kabeldurchführung für den Dachsparrenhalter.
Erklärt alles unter
Neubau Satanlage für EFH , dieser Beitrag auch komplett für sie hier sehr interessant da er viel mehr erklärt zu ihrem Vorhaben und einer möglichen Umsetzung incl. auch viele Fragen beantwortet die hier unklar waren/sind.
Nein ! Das geht bei ihnen nicht wenn sie die Legacy-Funktion nutzen möchten ....
Auszug aus der Artikelbeschreibung von diesem LNB:
WICHTIG: Bei der Breitband-LNB Zuführung ist nur Einkabel-Betrieb / CSS (Geräte der Jultec JPS- und JRS-Serie) möglich, kein Legacy-Modus (bei Geräte der JPS-/JRS-Serie mit extra Legacy-Ausgängen - "+4T Varianten" - sind dann NUR die Einkabelausgänge nutzbar) ! Ebenso steht die
Jultec Legacy-/CSS-Kombifunktion dann
nicht zur Verfügung.
Hinweis: wird ein Breitband-LNB für die Versorgung eines Jultec-Multischalters der die a²CSS-Technologie unterstützt verwendet muss der Multischalter, der event. mitbestellt wird, speziell programmiert werden. Siehe unter
Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)
Das ist ein Multischalter der wohl richtig in der Wahl für ihr Vorhaben ist, aber der eben diese zuvor genannte "+4T Variante" ist die eben diese 4 Legacy-Ausgänge noch extra hat. Und das geht eben per Breitband-LNB-Versorgung wie zuvor erklärt nicht.
Dieser Schalter lässt sich NUR per Quattro-LNB versorgen, und dann 4 Kabel von diesem bis zum Multischalter.
Girke2284 hat geschrieben:So wie ich es verstanden habe benötige ich dafür keine Stromversorgung. Richtig?
Wie kommen sie darauf ?
Das ist ein J
PS-Schalter, siehe
Jultec-Typenschlüssel, nur ein J
RS-Schalter wäre "voll receivergespeist".
Auch steht in der Artikelbeschreibung vom Schalter:
Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich - bitte bei Bedarf extra mit bestellen (z.B.
Jultec JNT19-2000).
Und hier haben wir je ein LNB das versorgt werden muss.
Girke2284 hat geschrieben:Falls doch ein Netzteil Notwendig wird:
Jultec Netzteil JNT19-2000 (Spannungsversorgung Multischalter JPS-Serie)
Sowie
1x Patchkabel 30cm für Netzteil-Anschluss
Girke2284 hat geschrieben:Dosen:
3x Legacy = Jultec JAD300TRS Stichdose
Uni-Cable Dosen:
3x Jultec JAD307TRS Enddosen
Nein .... in ihrer Eingangs-Post schreiben sie:

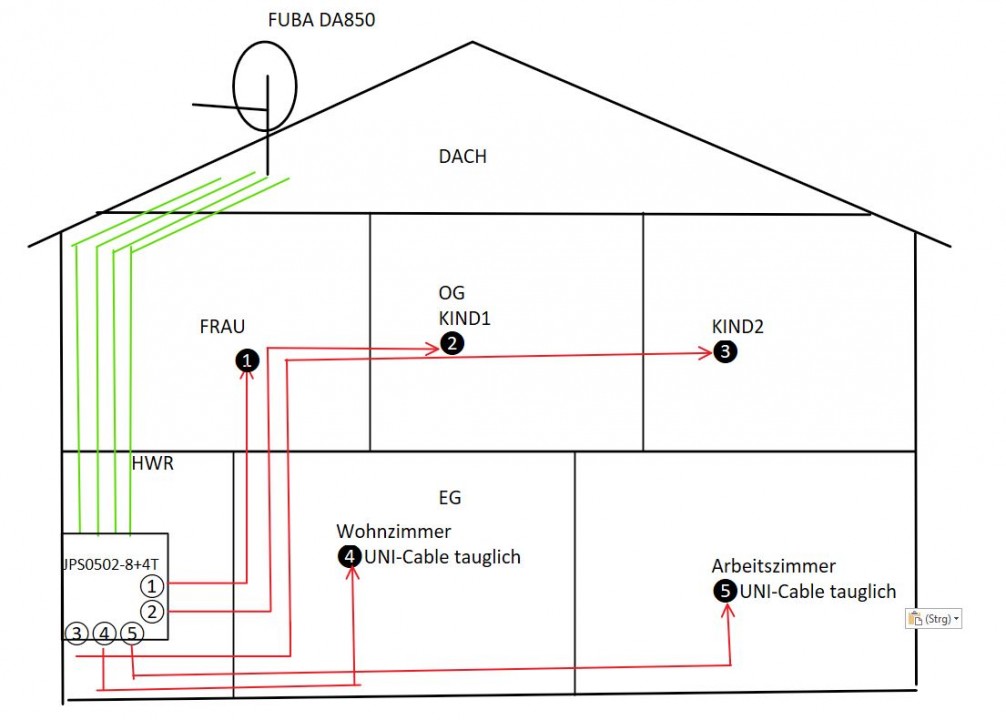

An der Wand wiederum sind wieder 6 Kabel , welche in die jeweiligen Räume für den Fernsehanschluss gehen.
......
Bedarf. Ich habe 2 Räume, wo ich gerne mit meinen Uni-Cable SAT Receivern(VU+ Solo 4k SE) auf die Uni-Cable Lösungen setzten will.
Die restlichen Räume können ruhig klassichen SAT-Empfang nutzen.
Das heißt für mich dann 4x Legacy (+4 Ausgänge) und 2x Unicable (die beiden CSS-Ausgänge) .....
Also 4x Legacy-Dosen (Stichdose JAD300TRS) + 2x Unicable-Dose (Enddose JAD307TRS).
Wofür Verteiler ? Und warum gleich 3 ? Wir haben hier 6 Ausgänge am Multischalter die ALLE direkt angeschlossen werden an die Dosen in den Räumen dann.

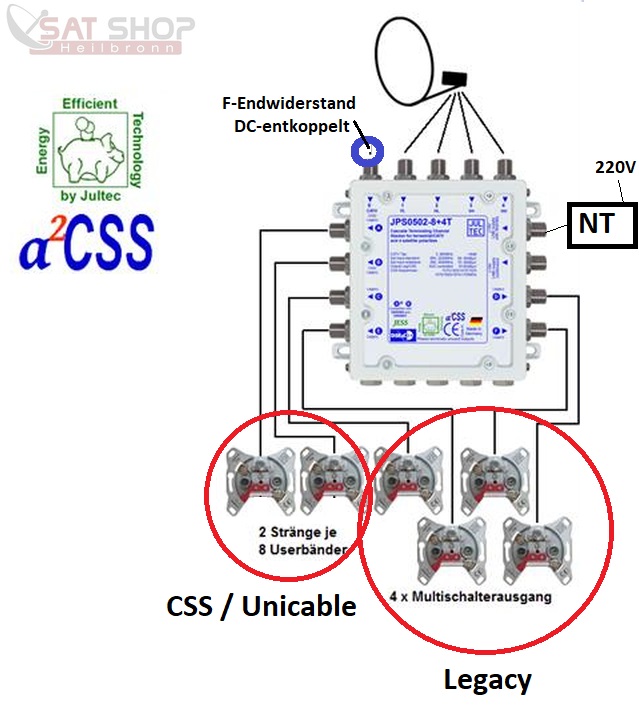

Wie beim Gerät im Shop direkt als Bild dargestellt, etwas auf ihre Anwendung hier abgeändert mit Netzteil eingezeichnet und auch den Anschluss markiert wo der Widerstand drauf kommt, sieht das dann so aus:
- Jultec JPS0502-8+4T Anwendungsbeispiel
Ich würde die hier nehmen mit 60mm Durchmesser =>
Erdungslasche Obo-Bettermann Typ 950 48/60mm für Antennenmast (Erdung/Potentialausgleich)
Habe ich im Bild oben eingezeichnet ... und ist ja auch in dem Beitrag erklärt den sie selbst verlinkt haben.
4 Kabel kommen vom Quattro-LNB + 6 Kabel gehen weg zu den Dosen in den Räumen = 10 Kabel über den Erdungsblock
Richtig also der 11-fach Erdungsblock.
Weiter dazu:

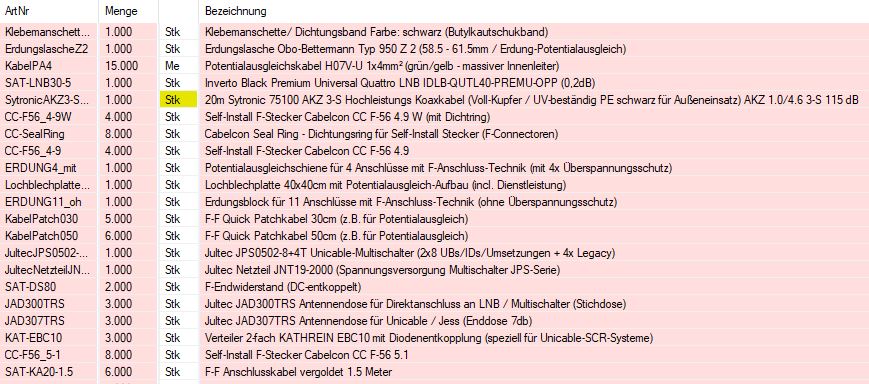

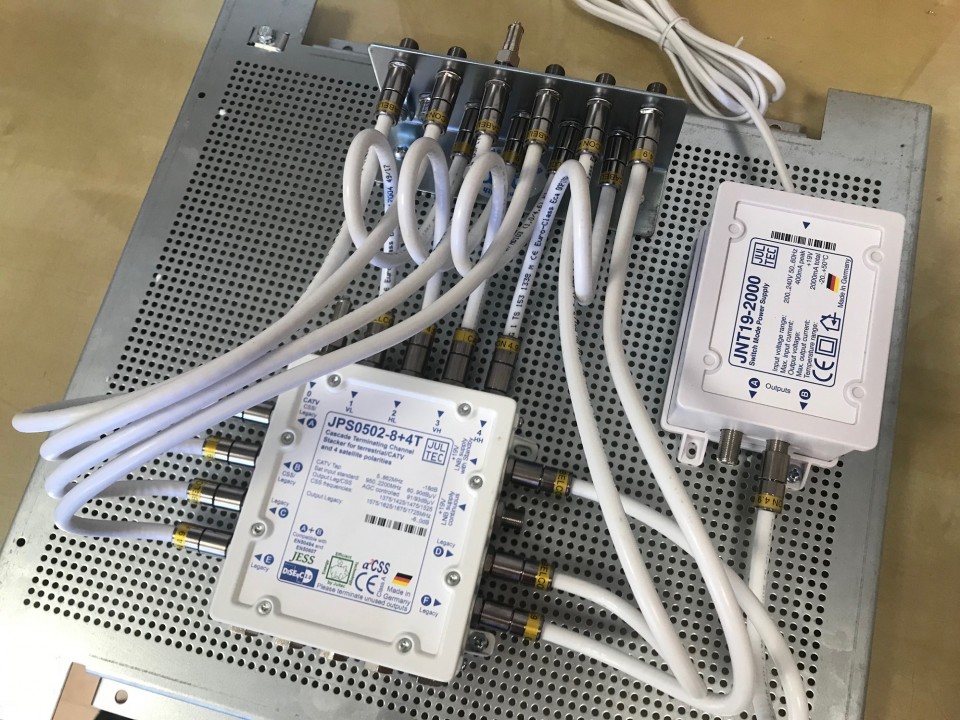

4x Patchkabel 30cm
6x Patchkabel 50cm
(+ Patchkabel 30cm für das Netzteil wie bereits auch zuvor von ihnen geschrieben)
Girke2284 hat geschrieben:Habe mal aus dem anderen Beitrag abgekupfert
Nie "abkupfern", sondern 100% umsetzen auf das was wirklich hier aufgebaut werden soll.
Girke2284 hat geschrieben:Umgesetzt mit dem tollen Link:
Multischalter Schwaiger ersetzen durch Jultec JPS0502-8+4T
4x Patchkabel 30cm für LNB-Zuführungen
3x Patchkabel 30cm für CSS-Ausgänge an 2-fach Verteiler
6x Patchkabel 50cm von den 3x 2-fach Verteilern zurück auf den Erdungsblock
3x Patchkabel 50cm für die Legacy-Ausgänge
Da sind ja auch viel mehr Dosen versorgt und das ist ein ganz anderer Aufbau wie bei ihnen hier notwendig.
Quelle:
Sat-Anlage für unverschlüsselte deutsch- und ungarische Sender
Überspannungsschutz/Varistor (optional wenn gewünscht, diese Teile sind kein Bestandteil der Erdungsvorschriften, nur ein weiterer, optionaler Schutz)
Girke2284 hat geschrieben:Was fehlt mir hier noch in der Auflistung?

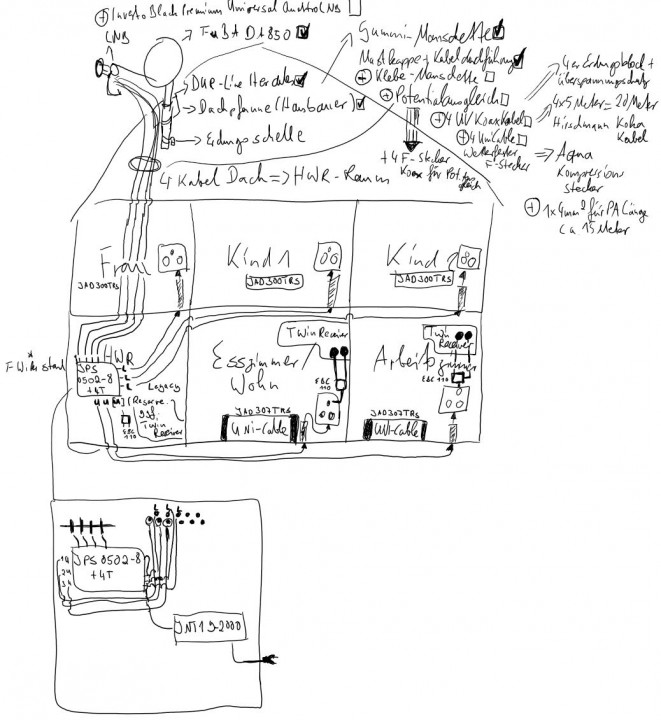

Bitte noch einmal alles überdenken, am besten auch eine Zeichnung fertigen wie sie das in allen anderen Beiträgen ersehen können. So ist das immer am einfachsten und man vergisst nichts bzw. kann sogar die Kabel (Patchkabel) abzählen dann.
Je nachdem wo der Multischalter verbaut werden soll (Dach nahe dem Eintritt der Kabel ins Haus bzw. weiter weg z.B. im Keller) wird auch noch ein Mast-naher Potentialausgleich notwendig.
Auch fehlen mir hier die UV-beständigen Koaxkabel vom LNB bis ins Haus/Dach rein ... aber das ergibt sich alles aus dem hier jetzt neu gesetzten Links die den Sparrenhalter-Aufbau genau erklären.
Vielleicht sind wir nicht günstiger als ein
Discounter oder reiner
Online-Kartonschieber, aber sicherlich besser !
Normkonforme Beratung und Bau sind bei uns selbstverständlich.
Sat-Shop Heilbronn Kunden können sich auch nach dem Kauf auf unseren besten Service verlassen
Hier im Forum wird kein After-Sales-Support für Fremdkäufe geleistet !! Wenden Sie sich dazu an ihren Verkäufer ......
