Hallo Techno-com Team,

ich bin gerade in der Planung einer neuen Sat Anlage für mein Haus und benötige dabei Euren Rat. Da es im Dachboden bei mir mit der Stromversorgung
schlecht aussieht würde ich gerne den Multischalter 5/8 JULTEC JRM0508T hier einsetzen. Muß ich beim Einsatz von diesem Mulitschalter besonders auf was achten ?
bzw. gibt es ein KO Kriterium für den JULTEC JRM0508T ? Müssen z.B. besonders starke Receiver eingesetzt werden ?

Hier noch grob die Komponenten die ich einsetzen möchte:

- insg. 4 Receiver werden angeschlossen, maximale Kabellänge zum Mulitschalter 15m
- LNB Inverto Black Premium Quad LNB
- SAT- Überspannungsschutz Dur-Line DLBS 3001/S
- TRIAX TD88 Offset- Spiegel TD
- Kabel und Dosen werden neu verlegt...gibt es hier eine Empfehlung ? (Bestimmte Kabel / Dosen etc. )
- Blitzschutz der Anlage lasse ich vom Elektriker machen


Viele Dank schonmal für Eure Hilfe !!!

MfG
Leonas

Herzlich Willkommen in diesem SAT-Onlineforum !

Leonas hat geschrieben:Da es im Dachboden bei mir mit der Stromversorgung schlecht aussieht würde ich gerne den Multischalter 5/8 JULTEC JRM0508T hier einsetzen.

Das kein Strom für seine Versorgung vorhanden ist ist nicht er einzige "Grund" das es sich beim Jultec JRM0508T um so einen klasse Multischalter handelt.
Vielmehr hat dieser Multischalter auch das Öko-Prinzip, er verbraucht eben immer nur dann auch Strom wenn er benötigt wird (also ein Receiver angeschaltet ist). Weiterhin sind die technischen Daten des Schalters wohl unvergleichlich mit anderen Schaltern akt. Bauart (früher waren die Schalter noch besser als heute bei vielen Herstellern !). Vor allem die Entkopplung sucht aktuell einen Hersteller der ähnliche Daten liefert.... nicht umsonst wurden diese Schalter mit dem Testurteil "ausgezeichnet" vom Test verabschiedet.

Leonas hat geschrieben:Muß ich beim Einsatz von diesem Mulitschalter besonders auf was achten ?
bzw. gibt es ein KO Kriterium für den JULTEC JRM0508T ?

Im Falle eines Neubaus auf überhaupt nichts, außer ggf. das er an einem trockenen Platz montiert werden sollte (er hat aber sogar zwischen seinen beiden Druckgussgehäuseteilen eine Gummidichtung die ihn sogar schadlos halten sollte bei Montage in nässeren/feuchteren Umgebungen).
Was dem Schalter als einziges etwas anhaben könnte sind schlechte, lange Kabel (Stahl-Kupfer Kabel statt Vollkupfer Kabel) wobei auch hier schon Wege jenseits der 50m erst im Normalfall etwas ausmachen sollten. Tests hier mit einer 100m Rolle Koaxkabel auf Rolle noch aufgewickelt (volle Spulen- bzw. Kondensatorwirkung) haben kein Aussetzen des Signals gezeigt.

Leonas hat geschrieben:Müssen z.B. besonders starke Receiver eingesetzt werden ?

Nein, handelsübliche Receiver (sogar die aus dem Baumarkt oder die von Lidl wo ich meine Milch einkaufen gehe) haben sogar genug Power um die richtige Zusammensetzung aus JRM-Multischalter + Quattro-LNB zu versorgen. Auch eine "Überforderung" vom Netzteil wurde bisher bei keinem Receiver festgestellt. Standard sind mind. 350-400mA, und das sogar bei z.B. SAT PC-Karten). Uralte Geräte/Karten sollten aber vorher mal geprüft werden, also mal einen Blick in das Datenblatt von diesen werfen.

Leonas hat geschrieben:- insg. 4 Receiver werden angeschlossen,

4x Twin-Versorgung ? Also 4x 2 Kabel zu jedem Anschlussplatz das dort überall ein Twin-Receiver voll versorgt wird ? Das wäre der richtige Weg ! Also vom Multischalter an jeden der 4 Anschlussplätze 2 Koaxkabel verlegt und dort dann eine 4-Loch Antennendose gesetzt.
Bitte die Grundsatz-Themen hier mal durchlesen, z.B. das: Umrüstung Satanlage von analog auf digital-was wird benötigt
Falls sie dennoch offene Ausgänge am Multischalter haben sollten diese mit einem "F-Endwiderstand DC-entkoppelt" abschließen/zu machen.

Leonas hat geschrieben:....maximale Kabellänge zum Mulitschalter 15m

Kindergartenlänge ! Kein Problem.

Leonas hat geschrieben:- LNB Inverto Black Premium Quad LNB

Falsch ! Sie benötigen ein QUATTRO-LNB ! Das ist für die Multischalter-Versorgung das richtige. Ein Quad-LNB wäre eines mit einem eingebauten Multischalter an welches mal 4 Receiver direkt anschließen könnte (ohne Multischalter hintendran).

Leonas hat geschrieben:- SAT- Überspannungsschutz Dur-Line DLBS 3001/S

Keine schlechte Wahl, immer gut !

Leonas hat geschrieben:- TRIAX TD88 Offset- Spiegel TD

Passt, akt. haben wir aber auch neue Antennen ins Programm aufgenommen. Schauen sie sich mal diese an (verstärkter Frontarm): Giga Blue 80 HD Premium Satantenne (stabiler Doppel-Feedarm / in hellgrau, anthrazit oder rot)

Leonas hat geschrieben:- Kabel und Dosen werden neu verlegt...gibt es hier eine Empfehlung ? (Bestimmte Kabel / Dosen etc. )

Kabel => Vollkupfer-Kabel und nichts anderes
SAT- Koaxialkabel SD 100 A-T Vollkupfer (7,0mm/ >100db/ 3-fach geschirmt/ 100m Rolle)
High-Quality Vollkupfer SAT- Koaxkabel FaVal CU 110 Pro Line (7,2mm/ <110db/ 4-fach geschirmt)

Dosen habe ich oben bereits verlinkt.

Leonas hat geschrieben:- Blitzschutz der Anlage lasse ich vom Elektriker machen

Grob gesagt: lesen sie sich das trotzdem mal selbst durch, die Erfahrung sagt das Elektriker das zum größten Teil absolut falsch umsetzen ! Daher sollte man sich das einmal durchgelesen haben.

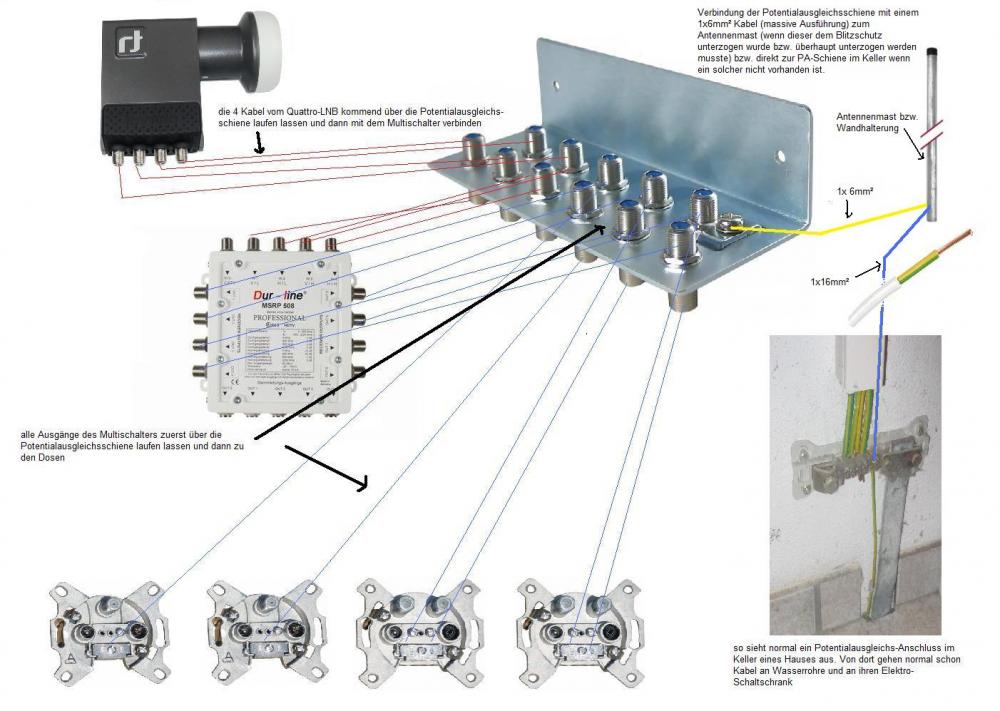

Erdung Satellitenanlage / Antennenmast + Potentialausgleich
Sie finden dort eine Zeichnung/Skizze die GENAU auf ihren Fall passt, siehe auch in der Anlage hier !

Hallo nochmal,

vielen Dank für die kompetente und umfangreiche Antwort zu meinem Vorhaben.

Beim LNB habe ich mich verguckt... Ich möchte natürlich hierfür dann ein Inverto Black Premium Universal Quattro LNB IDLB-QUTL40-PREMU-OPP (0,2dB) zum Einsatz bringen.

MfG

Leonas
