Guten Tag,

ich möchte im Rahmen einer Kernsanierung ein EFH mit Sat-Technik nachrüsten:
- Astra 19,2° + Hotbird 13,0°
- Max. 8 Teilnehmer (Single-Receiver)
- Sternförmiger Anschluss
- Schüssel soll außen im Garten auf dem Boden stehen
- An Position A oder B soll ein Multiswitch sein (von da aus sternförmig ins DG und runter in die Zimmer)

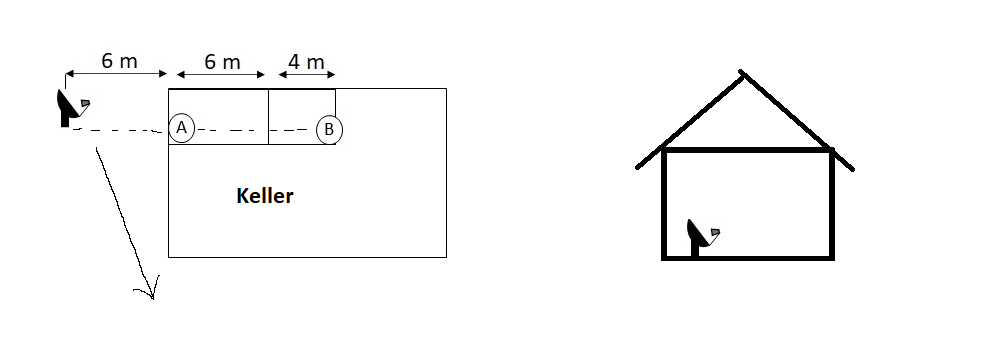

Frage 1: Ich kann gemäß Bild den Multiswitch an Position A oder Position B montieren; Gibt es eine technisch zu favorisierende Lösung?
- A: ca. 6 m zwischen LNB und Multiswitch, 24 m zwischen Multiswitch und entferntester Anschlussdose
- B: ca. 16 m zwischen LNB und Multiswitch, 14 m zwischen Multiswitch und entferntester Anschlussdose

Frage 2: Im Onlineshop gibt es für diesen Use-Case zwei Komplettanlagen:
- EMP Multischalter 9/8 + 2 x Inverto Quattro-LNB
- Jultec JRM0908T 9/8 + 2 x Polytron Quattro LNB (ca. 120 € teurer)
Der EMP ist aktiv, insofern "besseres Signal", aber trotzdem günstiger? (Stromkosten wg. PV / WP "egal", Steckdose stets verfügbar, ältester Receiver im Haus von 2019; Was wäre hier die bessere Wahl?

Frage 3: Kann man das Zeug auch abholen oder geht nur Versand? Wohne ums Eck.

Frage 4: Hätte noch gerne eine Vormontage auf Lochblech dazu (max. 40 cm breit, 60 cm hoch - sofern möglich). Schüssel im Nicht-Blitz-geschützten Bereich, PAS in Raum mit Position B.

Danke :-)

Rafi hat geschrieben: 13. August 2024 21:01Guten Tag,

Hallo und

Hatten wir gestern schon kurz telefoniert ?

Rafi hat geschrieben: 13. August 2024 21:01- Schüssel soll außen im Garten auf dem Boden stehen

Ist dort ein Podest wo die Antenne dann sicher stehen würde ? Wenn man das auf eine Fläche stellt die nicht fest ist wird sich der Halter (wohl ein Bodenhalter) mit der Zeit senken und somit der Empfang schlechter werden. Der Untergrund muss hier super fest sein, da darf sich nichts senken.
Wäre das nicht auf dem Dach ( tag/Dachsparrenhalter ) einfacher und auch schöner (vorab auch schon der Hinweis, im Garten und auf dem Dach wäre voll erdungspflichtig => Erdung Satellitenanlage / Antennenmast + Potentialausgleich ) ?
Grundsätzlich habe ich hier mal 2 Beiträge die hier sehr gut passen (außer das es andere Satelliten sind die empfangen werden sollen und das bei ihnen mit nur Astra 19 Grad + Hotbird 13 Grad viel einfacher sein wird):
Bitte um Kontrolle des "Warenkorbs" für EFH (Neubau)
Und nier noch zwei Beiträge die eine "Erweiterung" auf Twin-Betrieb inclusive hat (ggf. jetzt nicht gleich, aber ggf. eine Anregung für später was alles möglich wäre):
neue Multischalter aber welche?
Welche Komponenten für 2 Satellitenanlage

Rafi hat geschrieben: 13. August 2024 21:01Frage 1: Ich kann gemäß Bild den Multiswitch an Position A oder Position B montieren; Gibt es eine technisch zu favorisierende Lösung?
- A: ca. 6 m zwischen LNB und Multiswitch, 24 m zwischen Multiswitch und entferntester Anschlussdose
- B: ca. 16 m zwischen LNB und Multiswitch, 14 m zwischen Multiswitch und entferntester Anschlussdose

Grundsätzlich wäre das egal, siehe auch unter JULTEC JRM0516T maximale Kabellänge
Kommt natürlich auch immer darauf an was für Koaxkabel verwendet wurden / werden ! Im Außenbereich (egal ob vom Garten oder vom Dach kommend) sollten UV-beständige Koaxkabel verwendet werden ( tag/UV-bestaendige-Koaxkabel ). Direkt nach dem ersten Eintritt der von außen kommenden Koaxkabel muss dan ein Mast-naher Potentialausgleich ( tag/Mast-naher-Potentialausgleich ) erstetllt werden und von dort kann man dann wieder mit ganz normalen Koax-Hausverlegekabeln weiter fahren bis zum Multischalter-Aufbau. In ihrem Fall würde ich aber Raum B bevorzugen da ja dort auch die HES sitzt und die Kabellängen so sehr schön im Zu- und Abgang aufgeteilt wären. Die Koaxkabel sollten aus Voll-Kupfer (CCC) sein und nicht aus Stahl-Kupfer (CCS), weiterhin sollte der Durchmesser des Innenleiters nicht zu dünn sein (z.B. innen das Dur-Line 95 Koaxkabel).
Richtige Stecker sind das non-plus-ultra, hier empfehle ich immer, auch weil die kinderleicht zu montieren sind, die Cabelcon QM-Stecker.
Dafür wird eine F-Kompressionszange notwendig und der Cabelcon Cable-Stripper ist auch ein sehr hilfreiches Werkzeug.

Rafi hat geschrieben: 13. August 2024 21:01Frage 2: Im Onlineshop gibt es für diesen Use-Case zwei Komplettanlagen:
- EMP Multischalter 9/8 + 2 x Inverto Quattro-LNB
- Jultec JRM0908T 9/8 + 2 x Polytron Quattro LNB (ca. 120 € teurer)
Der EMP ist aktiv, insofern "besseres Signal", aber trotzdem günstiger? (Stromkosten wg. PV / WP "egal", Steckdose stets verfügbar, ältester Receiver im Haus von 2019; Was wäre hier die bessere Wahl?

"Aktiv" heißt dass er Strom benötigt und hat mit "besseres Signal" gar nicht zu tun

Der Jultec ist immer noch seit damals das Referenz-Gerät:


Passende Beiträge:
Jultec - Wir kaufen nicht wie viele Wettbewerber "die Katze im Sack" aus OEM-Quellen und kleben unseren Namen drauf
Hohe Energiekosten / Stromkosten beim Multischalter ?
JULTEC ist einer der Preisträger des Innovationspreises Baden-Württemberg 2020 ("Dr.-Rudolf-Eberle-Preis")

Wo ein Netzteil ist kann auch ein Netzteil übrigens kaputt gehen, und die Ersatznetzteile für EMP-Multischalter sind verkaufsschlager.

Rafi hat geschrieben: 13. August 2024 21:01Frage 3: Kann man das Zeug auch abholen oder geht nur Versand? Wohne ums Eck.

Ja, kein Problem ! Nur Antenne und Bodenständer wären Versandware, das dauert aber in der Lieferung generell nur ca. 1 Tag ! Dachsparrenhalter, Dachziegel, Lochblechplatten, LNBs, Multischalter, etc. etc. ist alles lagerware und kann abgeholt werden.

Rafi hat geschrieben: 13. August 2024 21:01Frage 4: Hätte noch gerne eine Vormontage auf Lochblech dazu (max. 40 cm breit, 60 cm hoch - sofern möglich). Schüssel im Nicht-Blitz-geschützten Bereich, PAS in Raum mit Position B.

Siehe dazu in den vorab verlinkten passenden Beiträgen, sollte dort incl. dem Mast-nahen Potentialausgleich uvm. alles ganz genau beschreiben stehen incl. einer Einkaufsliste.


P.S. Bilder bitte in den Beitrag immer direkt mit rein stellen, unter dem Text-Feld gibt es dazu die Option "Dateianhänge" worüber man das machen kann. In ihrem ersten Betrag habe ich das Bild von der Gallerie direkt in den Beitrag rüber geholt und dort hochgeladen.
