Polytron 8-fach Multischalter

Ungelesener Beitrag von Heiner47 »

Habe mir eine Polytronantenne mit einem 8-fach Multischalter zugelegt. An dem Multischalter sind nicht alle Ausgänge belegt. Können die "offen" bleiben oder müssen Abschlusswiderstände
eingesetzt werden?

MfG

Heiner47
Benutzeravatar
techno-com
Site Admin
Beiträge: 22276
Registriert: 17. November 2005 09:32
Wohnort: 74076 Heilbronn
Hat sich bedankt: 500 Mal
Danksagung erhalten: 568 Mal
Kontaktdaten:

Re: Polytron 8-fach Multischalter

Ungelesener Beitrag von techno-com »

Egal ob von Polytron oder von anderem Hersteller und egal ob Multischalter oder nur ein LNB, es müssen immer alle offenen Ein- und Ausgänge mit einem F-Endwiderstand abgeschlossen werden um Stehwellen zu vermeiden.

Siehe auch unter Diverse Fachfragen zum Thema Sat, Potentialausgleich + Auf- Umrüstung Sat-Anlage - Neuer Receiver + SatAnlage mit Einkabel aufrüsten und in vielen Beiträgen hier noch genauer erklärt.

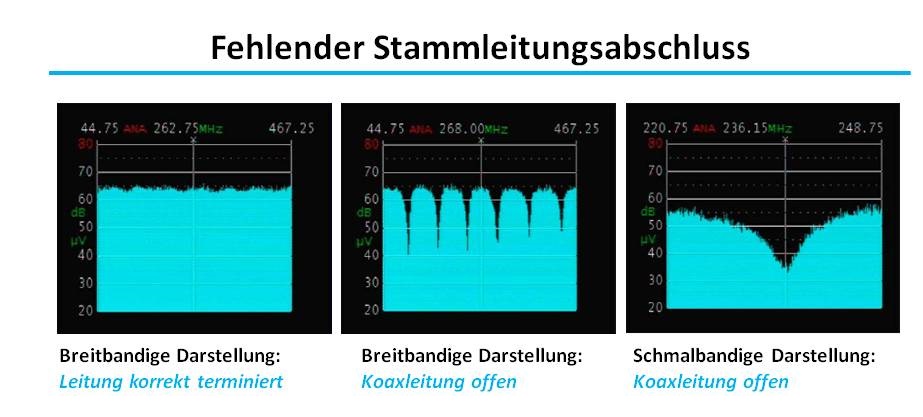

Und jetzt habe ich noch genauer gesucht und auch die Grafik unter Umrüstung Kabel auf Sat im Altbau gefunden die ein Spektrum zeigt wie es korrekt ausschaut und wenn es nicht terminiert ist (siehe Anlage).
Dateianhänge
Messung_Multischalter_fehlender_Stammabschluss-Endwiderstand_terminiert
Messung_Multischalter_fehlender_Stammabschluss-Endwiderstand_terminiert
