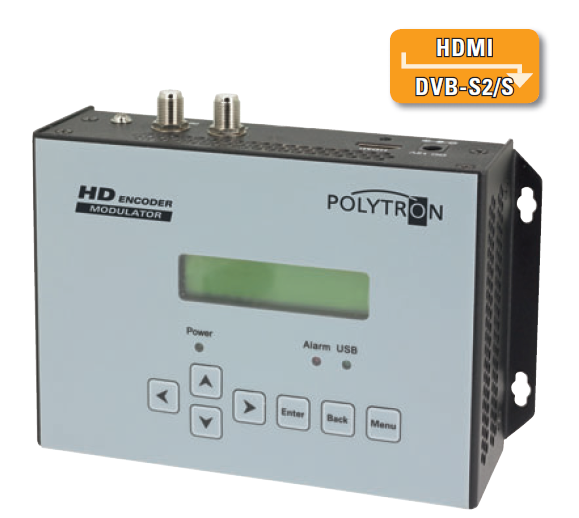

Polytron HDM-1 SL HDMI-Modulator in DVB-S/S2
Shoplink nicht mehr lieferbar (Bauteile-Mangel für die Herstellung)
!! Ersetzt durch Polytron HDM 1 S (Bild und Beschreibung hier weiter unten folgend) !!

Auch verfügbar als Twin-Version mit IP zusätzlich ... Beschreibung dazu weiter unten hier im Beitrag !
Polytron HDM-2 S01 2x HDMI in DVB-S/S2 + IP-Stream
Shoplink nicht mehr lieferbar (Bauteile-Mangel für die Herstellung)

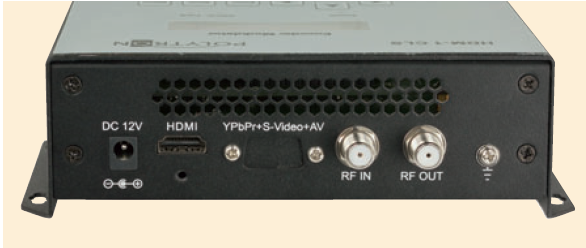

Modulator zur Umsetzung eines HDMI-Signals in ein DVB-S/S2 Signal.
Der HDM-1 SL wandelt HDMI Signale z.B. von Satelliten-Receivern, Computern, Kameras oder DVD-Playern in DVB-S/S2 Signale um.

HD Signale bleiben dabei vollständig erhalten.
Die Ausgangskanäle können in ein Multischalternetz eingespeist werden und / oder von handelsüblichen DVB-S Receivern oder TV-Geräten empfangen werden.

- Bedieneinheit mit LCD-Display
- auch für große Verteilsysteme geeignet

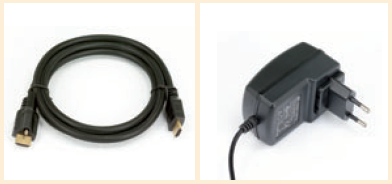

Lieferumfang:
- Polytron HDM-1 SL Modulator
- HDMI-Kabel
- Netzteil


Hersteller: Polytron

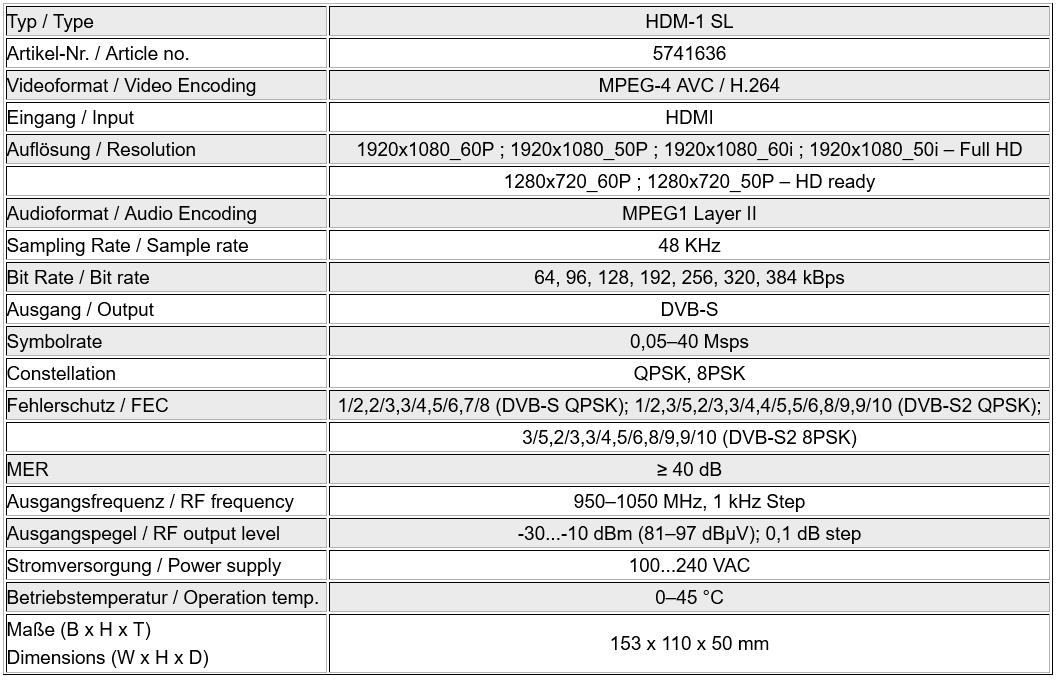

Typ: HDM-1 SL
EAN: 4250238512615
Hersteller-Nummer: 5741636

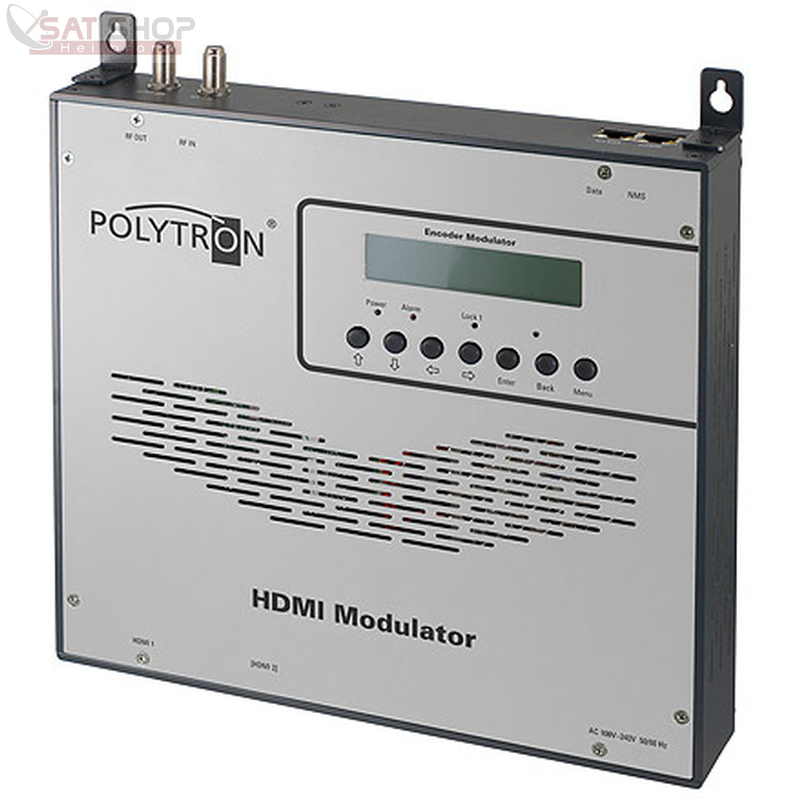

Polytron HDM-2 S01 2x HDMI in DVB-S/S2 + IP-Stream
Shoplink

2x HDMI in DVB-S/S2 + IP-Stream

Modulator HDM-2 S01 zur Umsetzung von 2 HDMI-Signalen in einen DVB-S/S2 Transponder. Das HDMI-Signal steht auch als IP-Stream zur Verfügung und kann in IPTV-Netzwerken verwendet werden.

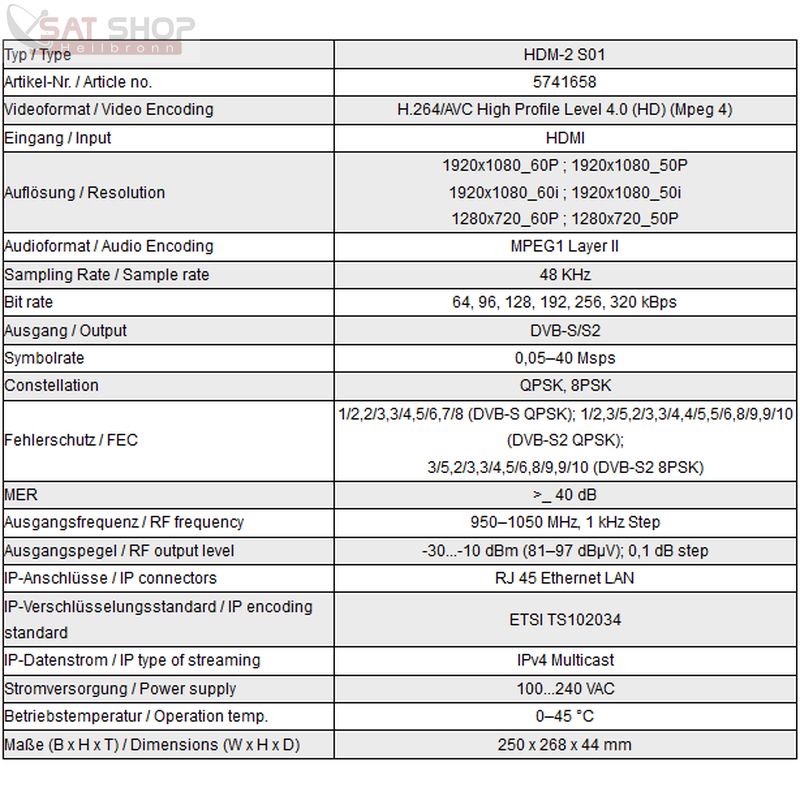

HDMI-Modulator, 2 x HDMI in 1 x DVB- S/S2 und IP-Stream, MER = 40 dB; LAN inkl. Sat-Einspeisweiche und Inline-Verstärker HDMI modulator, 2 x HDMI into 1 x DVB-S/S2 and IP-Stream, MER = 40 dB; LAN; incl. sat insertion combiner and inline amplifier.

Der Modulator ist flexibel einsetzbar und kann HDMI-Signale z.B. von Satelliten-Receivern, Computern, Kameras oder DVD-Playern verarbeiten. HD Signale bleiben dabei vollständig erhalten.
Der Ausgangstransponder kann von handelsüblichen DVB-S/S2 Receivern oder TV-Geräten mit entsprechend eingebautem Digital-Tuner empfangen werden.

- Bedieneinheit mit LC-Display
- Administration via LAN oder Internet (Web NMS)
- auch für große Verteilsysteme geeignet

Hersteller: Polytron
Typ: HDM 2 S01
EAN: 4250238512257
Orig. Hersteller-Nummer: 5741658

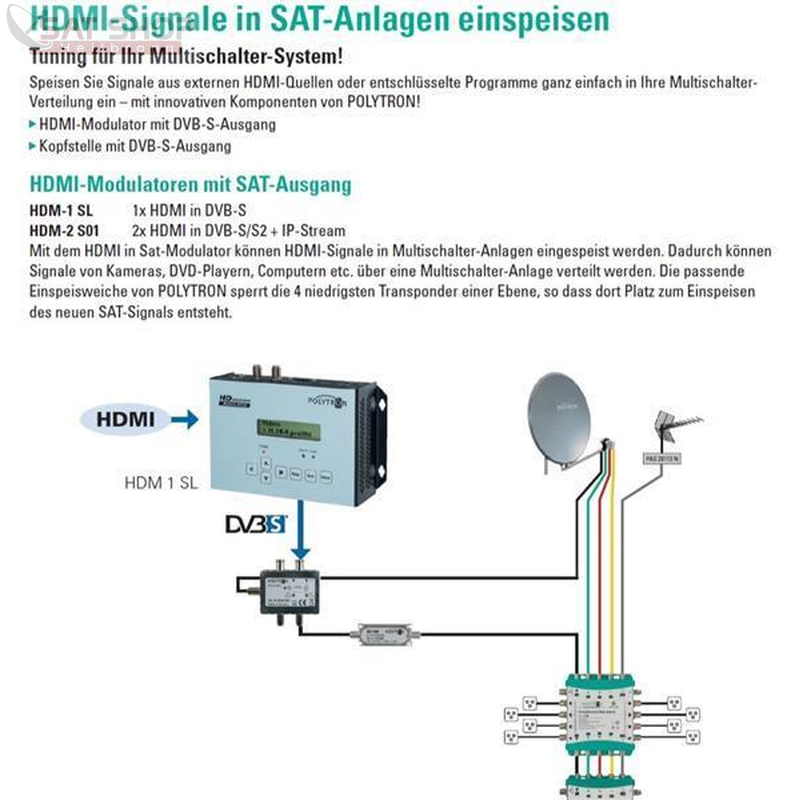

Polytron - HDMI-Signale in SAT-Anlagen (DVB-S/DVB-S2) einspeisen

Kundenanfrage ins Forum übernommen (Erklärung zu vielem):

Sehr geehrte Damen und Herren,

Durch meine Onlinesuche bin ich bei ihrem Shop gelandet.

Und zwar interessiere ich mich für eine Einspeisung eines HDMI Signals in meine Satellitenanlage. So wie es beispielsweise einige Hotels machen.

Ich habe ein Full-HD Signal auf einem HDMI Kabel und würde das Signal gerne einspeisen. Bei meiner Suche bin ich bei ihren Modulatoren gelandet.

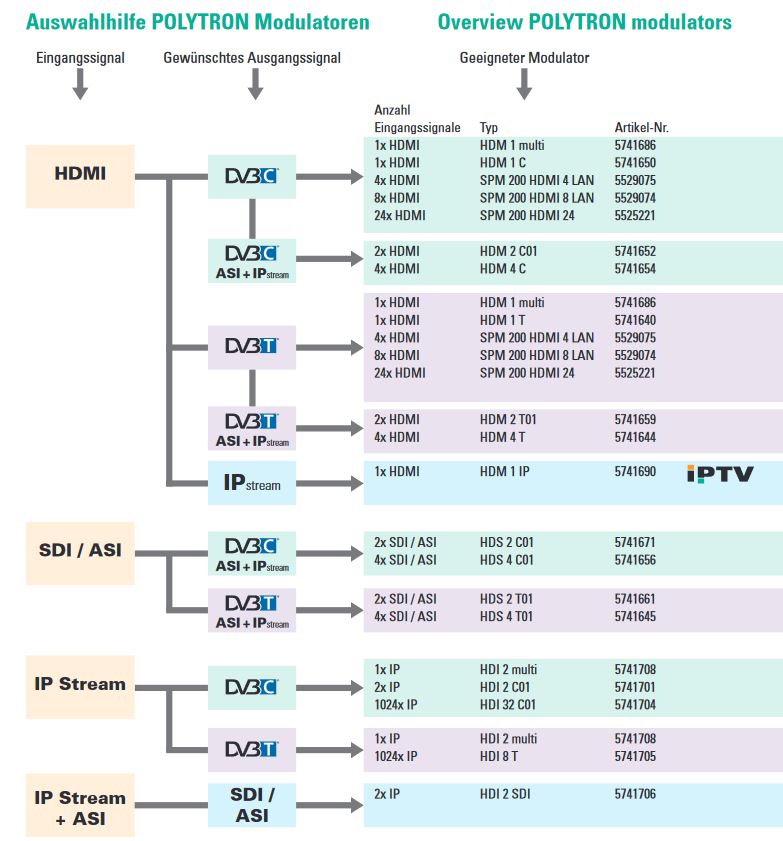

Polytron HDM 1 multi HDMI in DVB-C/DVB-T Modulator
oder hier im Forum unter Polytron stellt preisgünstigen Modulator "HDM 1 multi" vor

Allerdings lese ich da stets DVB-C oder DVB-T, leider kein DVB-S.

Gibt es solche Lösungen auch für Satelliten-Anlagen? Oder gibt es eine gewisse Kompatibilität zwischen den Standarts?
Bin ich überhaupt auf dem richtigen Weg um mein Vorhaben umzusetzen?

Mit freundlichen Grüßen

xxx

Antwort mit Erklärung:

Hallo …

Das ist recht einfach

Es gab mal Modulatoren die auch von HDMI in DVB-S eingespeist haben, wird in diesem Beitrag hier erklärt was es da mal gab und hoffentlich mal irgendwann wieder geben wird.


ABER … die gibt es nicht mehr, da fehlen wie bei sehr vielen Sachen Bauteile (ICs/Chips) dafür dass man sie herstellen könnte … es gab in 2021 und 2022 mal ganz kurz wieder ein paar Exemplare, die waren aber in Stunden ausverkauft sofort wieder … dass die so schnell wieder kommen, ausgeschlossen (leider ! Der/die war/en ein Renner).

Diese Modulatoren konnten ein HDMI Signal in DVB-S umsetzen und somit war das HDMI Signal als DVB-S Signal dann vorhanden dass es an eine Sat-Receiver direkt als „Sat-Programm“ (DVB-S) empfangen werden konnte … war technisch sehr schwer, ging aber .

Jetzt gibt es diese nicht mehr …. D.h. man kann über den von ihnen genannten Modulator "Polytron HDM 1 multi" (ein technische sehr gutes Gerät mit guter Signalqualität/MER) dies jetzt nur noch machen. Der setzt aber das HDMI-Signal in DVB-C (Kabel-TV) oder DVB-T (terrestrisches Fernsehen, eher ungewöhnlich das so zu machen) um … Aber jetzt kommt es zu Nachteilen ! jetzt hat man auf dem Koaxkabel (Sat DVB-S und Kabel DVB-C kann man ja zusammen trotzdem auf ein Kabel geben zu den Empfängern, dafür gibt es Einschleuseweichen oder auch über einen Multischalter wäre das möglich, bei diesem über den terrestrischen Eingang von diesem) zwar beide Signale, aber am Empfänger muss man dann auch 2 Tuner verwenden, den DVB-S Sat-Tuner und den DVB-C Kabel-Tuner … von der Antennendose zum Empfänger also 2 Kabel, einmal das F-Kabel für DVB-S und einmal einen IEC-Ausgang der Dose zum Kabel-Tuner vom Gerät (TV-Gerät haben ja diese Tuner beide, aber eben Sat-Receiver nicht immer …). Und dann hat man in der Programmliste vom TV-Gerät eben 2 Empfangswege , DVB-S Sat und DVB-C Kabel. Nicht alle Geräte lassen gemischte Senderlisten „in einer“ zu, kann also sein das man die Empfangsart am TV-Gerät manuell wechseln müsste von DVB-S auf DVB-C wenn gemischte Programm-Listen ("Favoriten" bzw. "Bouquet" Listen auch gennant) im Gerät nicht anzulegen gehen …

Nachtrag:
Es geht aber auch anders

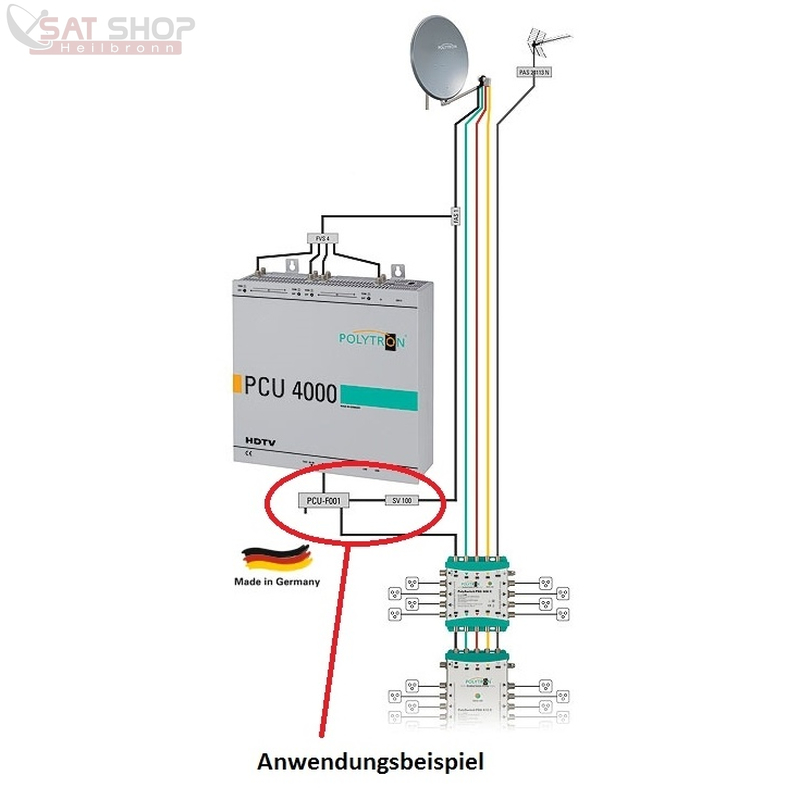

Polytron PCU 4141 .... die hat am Eingang einen Tripple-Tuner (DVB-C/DVB-T oder auch DVB-S) und setzt das um am Ausgang in DVB-S !
Am Eingang könnte man also normale HDMI-in-DVB-C Modulatoren verwenden (der o.g. HDM 1 multi z.B.) und diese über einen Combiner zusammen auf ein Kabel schleusen, das dann in die PCU 4141 (Eingang eingestellt auf DVB-C) und am Ausgang der PCU 4141 steht das Signal dann als DVB-S Signal an.
Recht aufwendig und auch teuer, aber das geht .. auch mit mehreren HDMI-Quellen am Eingang.

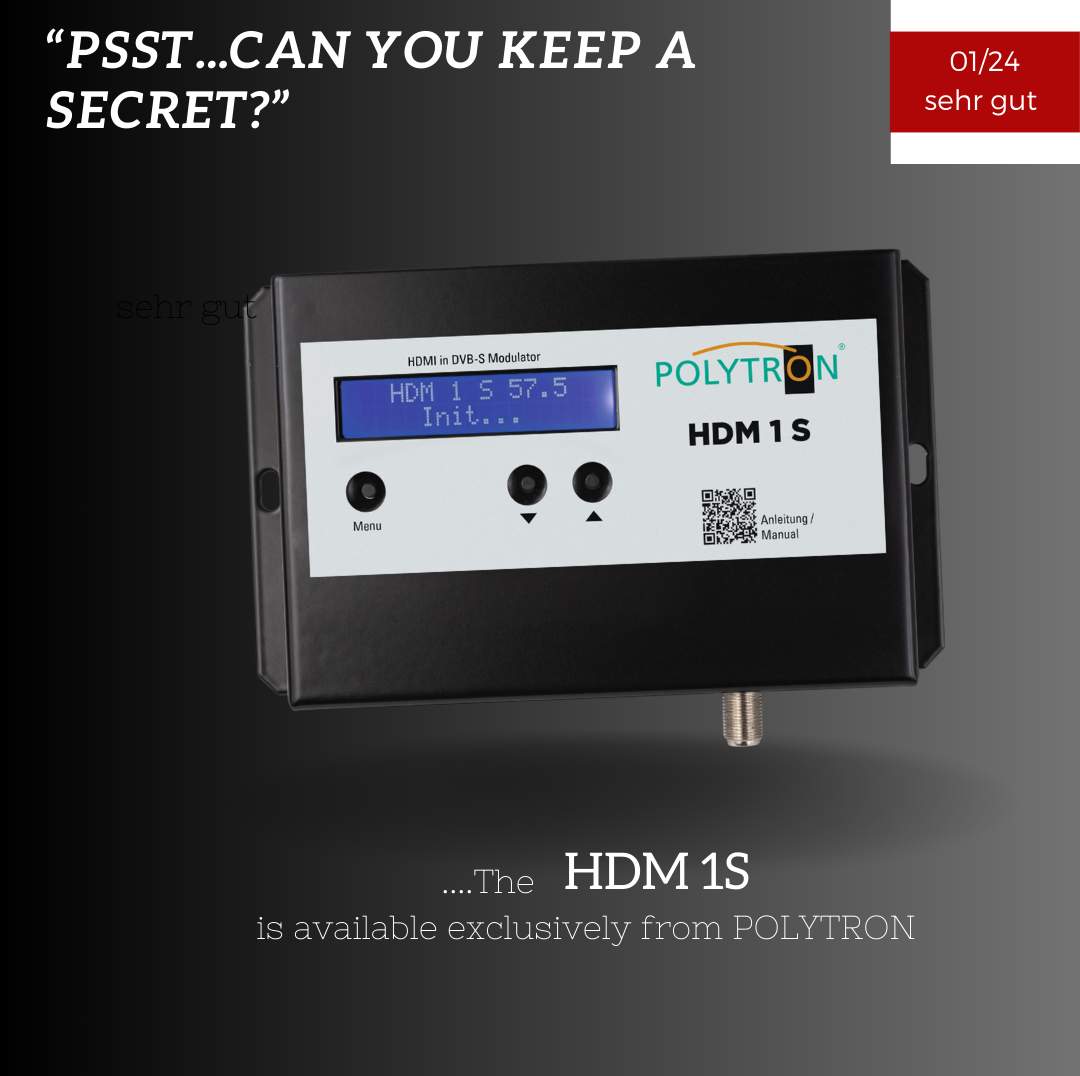

Polytron HDM 1 S HDMI-Modulator in DVB-S
Shoplink

Polytron HDM-1 S HDMI Modulator in DVB-S

Lieferung incl. Polytron EWS 001 (PCU F001 Einspeiseweiche + SV 100 Inline Verstärker)

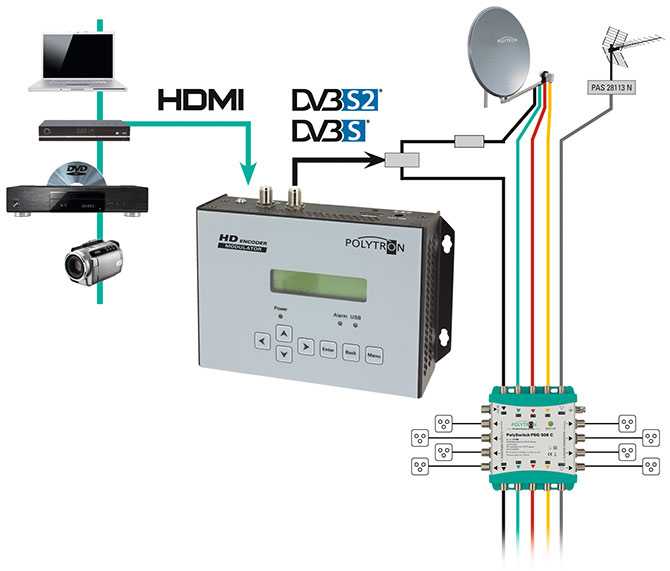

Der Modulator „HDM 1 S“ von Polytron wandelt ein HDMI-Signal in ein DVB-S-Signal um. Es lassen sich Inhalte wie selbst generierte Informationskanäle, Bilder von Überwachungskameras oder Produkt- und Präsentationsvideos in Multischalter-Anlagen einspeisen.

Bei gemeinschaftlich genutzten Verteilnetzen besteht immer mehr der Bedarf, eigene individuelle Inhalte einzuspeisen. Für diese Anwendungen stellt der Modulator „HDM 1 S“ das DVB-S-Signal zur Einspeisung in Verteilnetze mit Multischaltern bereit. In bestehende oder neu zu erstellende Empfangsanlagen von Hotels, Krankenhäusern, Alten- und Pflegeheimen, Wartebereichen, Sportbars, Events oder weiteren ähnlichen Anwendungen lassen sich so durch eigene Inhalte ergänzen.

Der „HDM 1 S“ verarbeitet HDMI-Signale von beispielsweise Satelliten-Receivern, Computern, Kameras oder Multimedia-Playern. Laut Anbieter bleiben die Full HD-Signale dabei ohne Qualitätsverlust vollständig erhalten. Die Ausgangs-Signale können von DVB-S-Receivern oder TV-Geräten mit integriertem Sat-Digital-Tuner empfangen werden (Vorteil: nur eine Programm-/Favoriten-Liste via DVB-S trotz unterschiedlicher Signalquellen. Kein Umschalten auf einen andere Empfangsart am TV notwendig). Der Modulator verfügt über eine Bedieneinheit mit LCD-Display zur Einstellung der Parameter. Er ist auch für große Verteilsysteme geeignet.

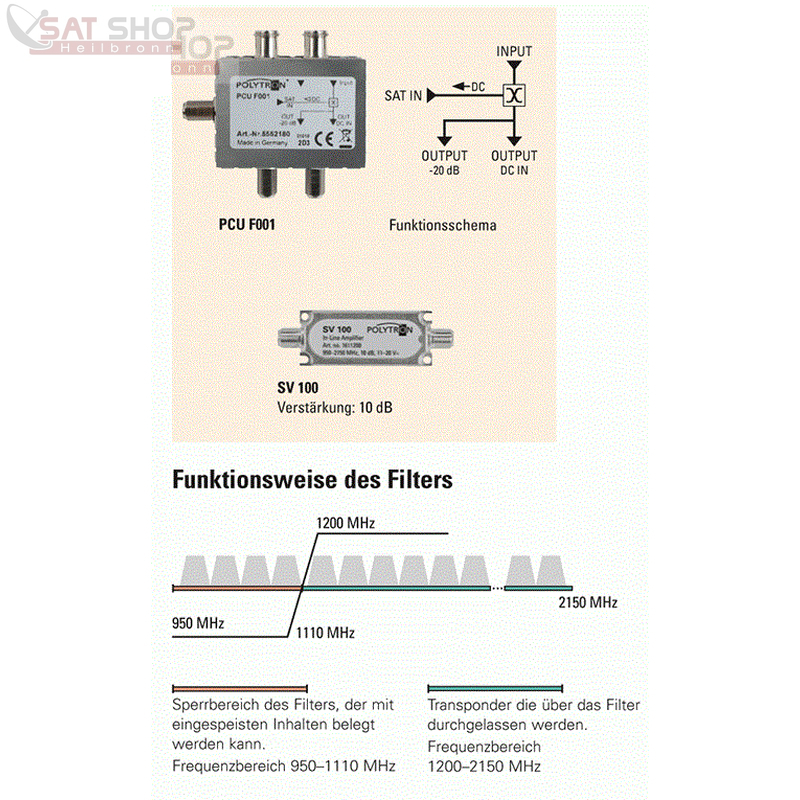

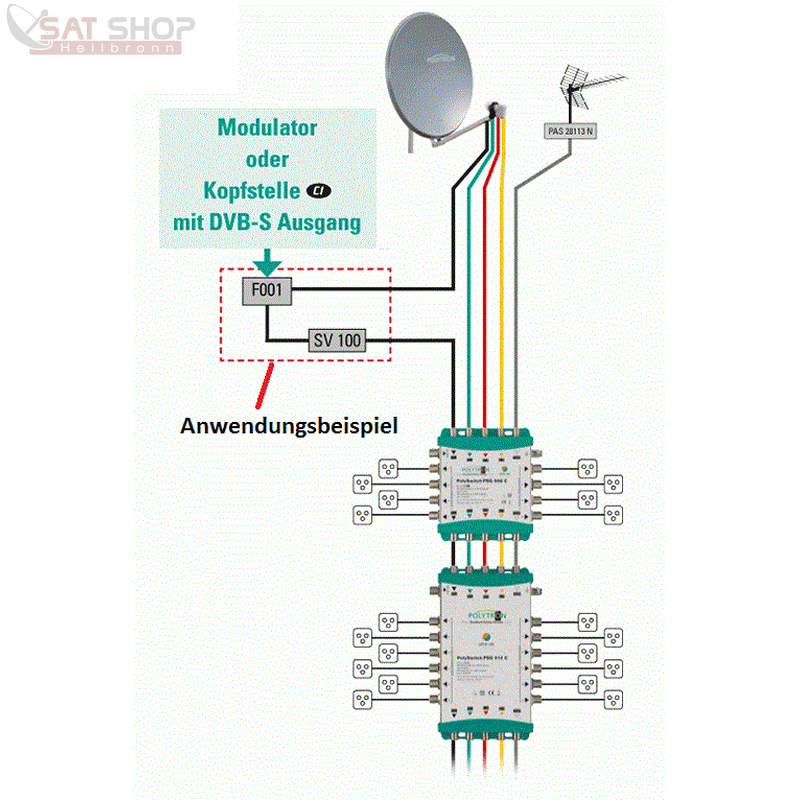

Dem Modulator „HDM 1 S“ liegt die Polytron Einspeiseweiche „EWS 001“ bei, die vier Sat-Transponder einer beliebigen Sat-Polarisation im Bereich von 950-1110 MHz sperrt. Damit können der ausgewählten Sat-Polarisation die Sat-Signale von bis zu vier „HDM 1 S“ zugefügt und im Sat-Verteilnetz (Multischalter) genutzt werden.

Modulator zur Umsetzung eines HDMI-Signals in ein DVB-S Signal.
Der HDM-1 S wandelt HDMI Signale z.B. von Satelliten-Receivern, Computern, Kameras oder DVD-Playern in DVB-S Signale um.

HD Signale bleiben dabei vollständig erhalten.

Die Ausgangskanäle können in ein Multischalternetz eingespeist werden und / oder von handelsüblichen DVB-S Receivern oder TV-Geräten empfangen werden.

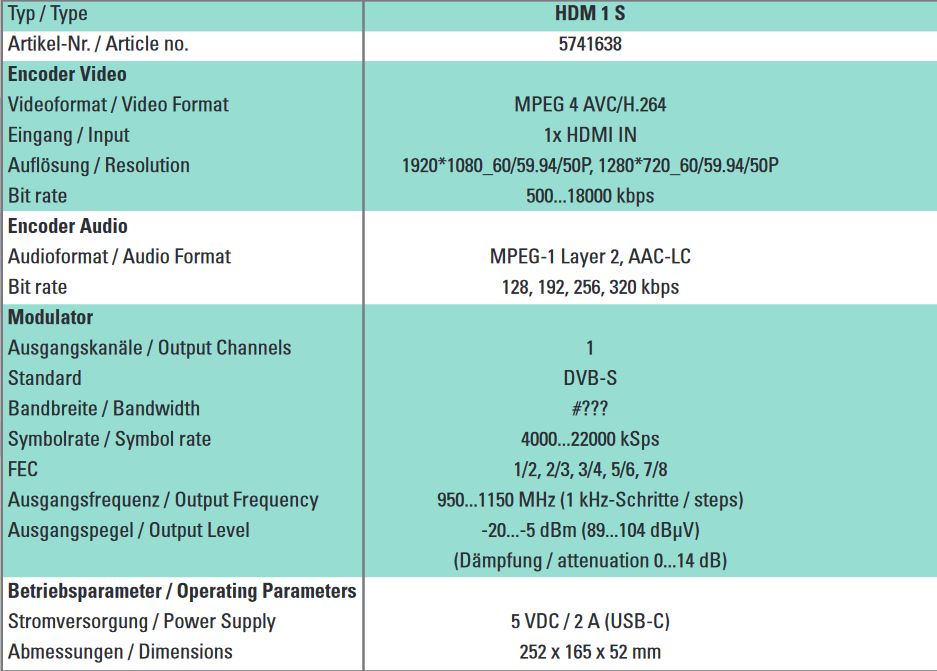

- Bedieneinheit mit LCD-Display
- Auflösung: 720i/p, 1080i/p
- Videoformat: MPEG 4 Standard
- auch für große Verteilsysteme geeignet

Lieferumfang:
- Polytron HDM-1 S Modulator
- Netzteil
- Polytron EWS 001 Set (Einspeisefilter PCU-F001 + Inline-Verstärker SV 100)


Hersteller: Polytron
Typ: HDM-1 S
EAN: 4250238515937
Hersteller-Nummer: 5741638


---

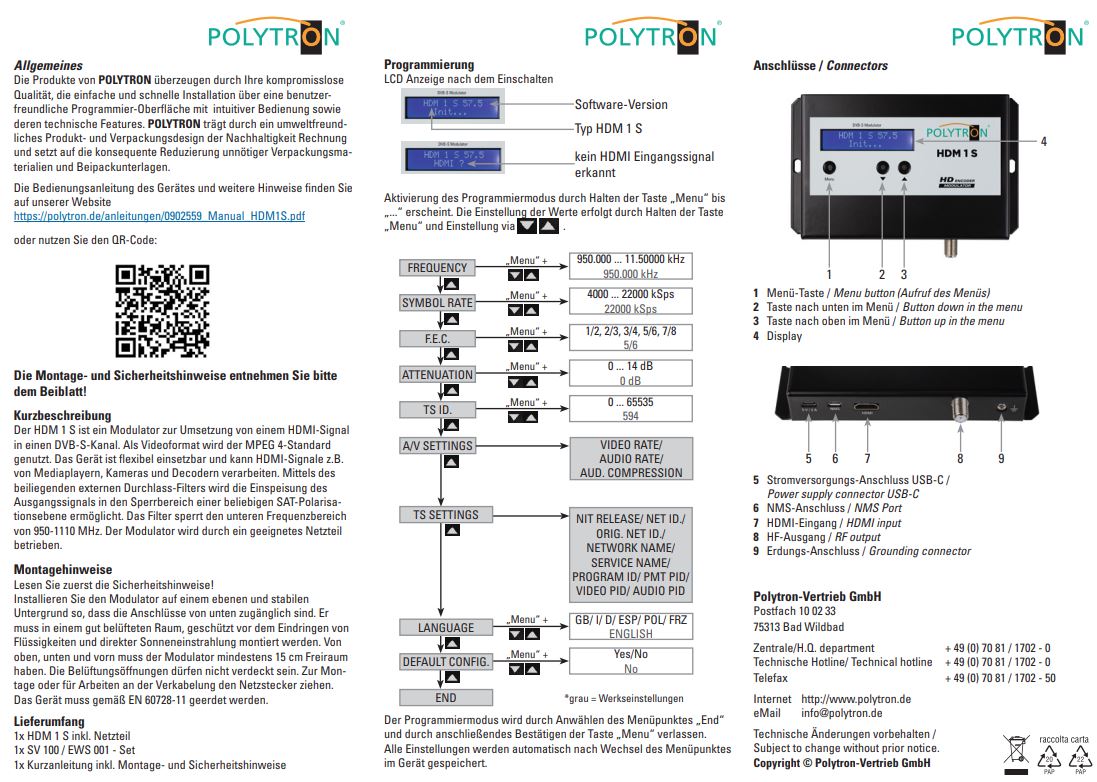

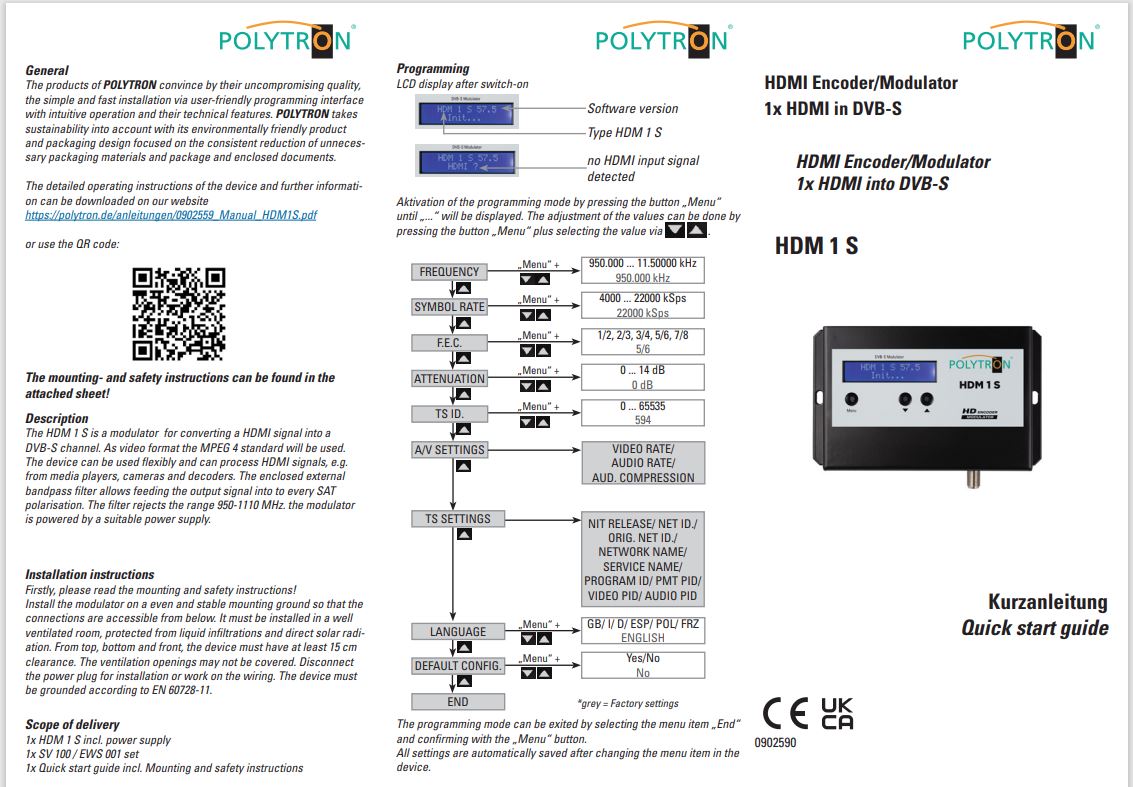

Der HDM 1 S ist ein Modulator zur Umsetzung von einem HDMI-Signal in DVB-Sl. Als Videoformat wird der MPEG 4-Standard genutzt. Das Gerät ist flexibel einsetzbar und kann HDMI-Signale z.B. von Mediaplayern, Kameras und Decodern verarbeiten. Das Durchlassfilter für die Einspeisung des Ausgangssignals in den Sperrbereich einer beliebigen SAT-Polarisationsebene ist im Lieferumfang enthalten. Das Filter sperrt den unteren Frequenzbereich von 950...1110 MHz. Der Modulator wird durch ein geeignetes Netzteil betrieben.
Nach einem Netzausfall bleiben alle Daten erhalten.

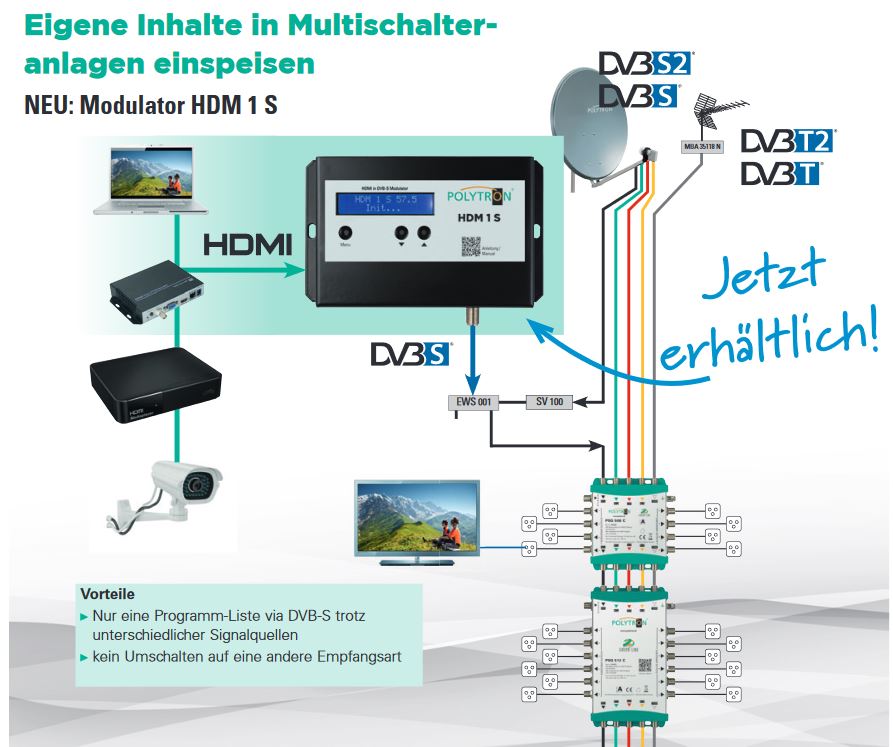

Eigene Inhalte in Sat/DVB-S Multischalter-Anlagen einspeisen:
… für Siedlungen/Wohnanlagen: lokalen Kanal / Hauskanal einspeisen
… für Hotels und Pensionen: Signale von z.B. Webcams oder Info-Kanälen in die Hausanlage einspeisen
… für Sportsbars: Übertragung von Sky / DAZN etc. auf mehrere TV-Geräte
… für TV-Vorführungen: TV-Vorführwände mit einem HDMI-Signal versorgen
… für private Videoüberwachung: das Signal einer Überwachungskamera in die Hausanlage einspeisen

Wir überzeugen Sie mit Innovation und Kreativität

Wir freuen uns ankündigen zu können, dass wir einen HDMI in DVB-S Modulator als kompaktes Standalone Gerät wieder exklusiv im Portfolio verfügbar haben. Der HDM 1 S besticht nicht nur durch seine Features, sondern erleichtert die Verteilung von externen Signalen in SAT-ZF-Verteilsystemen.

• Flexibel einsetzbar
• Nur eine Programm-Liste via DVB-S trotz unterschiedlicher Signalquellen
• Kein Umschalten auf eine andere Empfangsart
• HDMI – Signale ohne Verluste von Inhalt und Qualität einspeisen
• Problemlos und einfach eigene Inhalte ergänzen

Das Erzeugen von eigenen Satelliten-Signalen war bisher nur mit sehr aufwendigem teurem Equipment möglich. Dies erschwerte es, eigene Inhalte, beispielsweise mit Informationen für Hausbewohner oder Patienten in Krankenhäusern und Altenheimen, in denen eine SAT-Infrastruktur genutzt wird, rentabel zu verteilen. Der HDM 1 S von POLYTRON macht dies möglich. Das kompakte Gerät erlaubt es, ein HDMI-Signal in DVB-S zu modulieren und in eine bestehende SAT-ZF-Hausverteilung einzuspeisen. Somit ist der Empfang der gesamten SAT-Sendervielfalt inklusive eigenem Sendeinhalt mit nur einem DVB-S-Tuner möglich.

Kein anderes Produkt kommt in Hinblick auf Features, Benutzerfreundlichkeit und Preis dem POLYTRON HDM 1 S nahe.

Für weitere Informationen oder Fragen kontaktieren Sie sehr gerne unser Vertriebsteam.
