Samsung TV mit JRS0902-2+4

Altersack

Hallo leute beisse mir die Zähne aus meinen Samsung TV mit dem Jultec zu laufen zu bekommen JRS0902-2+4 habe Black 2 quattro LNBs dran.
Kann mir bitte jemand helfen

techno-com

Mit diesen Angaben die sie zur Sache machen kann keiner helfen ...........

Kein Wort zum kompletten Aufbau (Kabel-Anschlüsse, Antennendosen, Einstellungen am Receiver/TV was hier übrigens oben angenagelt in dieser Rubrik unter Anleitung zum Einstellen eines SAMSUNG-Fernsehers auf Unicable (EN50494 / Einkabel) erklärt wird ...), wie soll da jemand dann etwas dazu sagen ?

Was ist ein "Black 2 Quattro LNB" ?

Altersack

Entschuldigen sie mit über 80 jahre bin ich nicht mehr der schnellste ich versuche alle infos zu besorgen.

2x Inverto Premium Quattro LNB, Ein VU+ Duo Twin Satreciver funktioniert tadellos.
TV und Reciver direkt mit Satkabel verbunden ohne Dose.
Die letzten 2 Meter zum Samsung TV normales Antenkabel statt Satkabel verwendet.
In dem Beitrag steht das Samsung keine JESS Unterstützung hat liegt es vielleicht daran?

techno-com

Altersack hat geschrieben:Entschuldigen sie mit über 80 jahre bin ich nicht mehr der schnellste ich versuche alle infos zu besorgen.

Diese Infos trägt man vor einer Anfrage zusammen, dann stellt man die Anfrage präzise und komplett erst ein. Sonst kann man wirklich oft gar nichts zur Sache sagen.

Altersack hat geschrieben:TV und Reciver direkt mit Satkabel verbunden ohne Dose.

Antennendosen sehen nicht nur super gut aus, die haben auch einen technischen Hintergrund der hier im Forum in sehr vielen Beiträgen vollständig von A-Z erklärt ist (z.B. Pegelanpassungen oder auch Entkopplung zwischen den Geräten ...). Suchlink im Forum für passende Beiträge => KLICK

Altersack hat geschrieben:In dem Beitrag steht das Samsung keine JESS Unterstützung hat liegt es vielleicht daran?

Das hat alles mit JESS nichts zu tun !
Siehe Erklärung von JESS unter Was ist JESS (Jultec Enhanced Stacking System/DIN EN 50607)?

Altersack

Geht es somit ohne die dosen nicht?

techno-com

Einstellungen bitte einfach mal ALLE genau schreiben !!!! Von der VU+ wo es geht und vom TV wo es nicht geht. Am besten alles mit Bildern, ganz genau eben alle Unicable Einstellungen.

Ausschluss Verfahren anwenden =>z.B. geht die VU+ mit den Einstellungen dort wo der Samsung nicht geht ? So könnte man recht schnell ersehen ob der Anschluss dort ggf. schon gar keine Versorgung hat (fehlerhaft angeschlossenes Koaxkabel/Antennendose oder auch schlechtes Verbindungskabel von der Dose zum Receiver etc. etc. etc.).

Es fehlen eben immer noch ALLE relevanten Daten !

Gesendet von iPhone mit Tapatalk

Altersack

VU+ läuft auf unicabel Einstellung Frequenz 1280 am JRS0902-2+4 mit 2 Quatro LNBs HOtbird und Astra ohne Probleme.

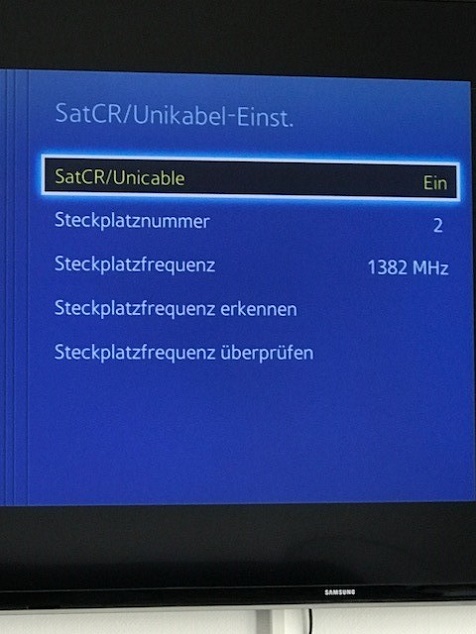

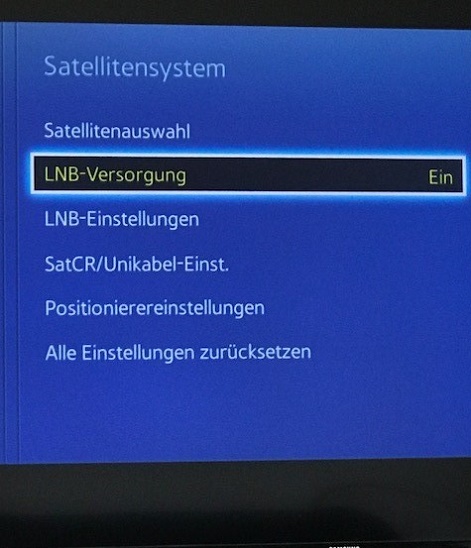

Samsung TV Kein Empfang anbei meine Einstellungen

guba · Ungelesener Beitrag von **guba** » 14. April 2017 21:20

Guten Abend

Sind die beiden Geräte an je einem Kabel und an den Anschlüssen A bzw. B des JPS angeschlossen oder hängen beide am gleichen Kabel?
Wenn beide am gleichen Kabel hängen, braucht es einen 2fach-Verteiler, um die beiden Geräte anzuschliessen.

Wenn der Samsung-TV (Typ hier reinschreiben) keinen Twin-Tuner hat, kann man diesen auch im Legacy-Modus betreiben.
Also in den LNB-Einstellungen Diseqc 1/4 für Astra und Diseqc 2/4 für Hotbird.
Unikabel auf aus.
Legacy geht natürlich nur mit eigenem Kabel vom TV zum JRS

Gruss
Guido

Altersack

Guten Morgen,

jeder hängt am eigenen Kabel der Samsung hat einen Twintuner werde es mal wie vorgeschlagen über Legacy probieren und berichten.

guba · Ungelesener Beitrag von **guba** » 15. April 2017 07:58

Mit Legacy kann nur ein Tuner verwendet werden.
Mit Unicable muss man beide Ids eingeben und einen Verteiler verwenden, siehe Anleitung

techno-com

Hierauf fehlt mir noch die Antwort:

techno-com hat geschrieben:Ausschluss Verfahren anwenden =>z.B. geht die VU+ mit den Einstellungen dort wo der Samsung nicht geht ? So könnte man recht schnell ersehen ob der Anschluss dort ggf. schon gar keine Versorgung hat (fehlerhaft angeschlossenes Koaxkabel/Antennendose oder auch schlechtes Verbindungskabel von der Dose zum Receiver etc. etc. etc.).

Altersack hat geschrieben:..... der Samsung hat einen Twintuner ..

Hier wäre es super einfach nur den Namen/Typen vom Gerät zu nennen das man sich das mal anschauen könnte !
Weiterhin fehlen dann die Bilder für die Unicable-Einstellungen vom 2. Tuner, wenn der noch auf "Standard" steht kann das schon die Störung sein (das der dauerhaft 18V in die Leitung für den Legacy-Betrieb zurück in die Leitung schießt).

Wir drehen uns hier extrem im Kreis, es fehlen einfach alle relevanten Angaben !

Auch wenn ihre Radio- und Fernsehtechniker Arbeit (=> Alter Sack ) lange zurück liegt sollten sie wissen was Pegel sind, Signalpegel !
Da kann man nicht einfach mal etwas zusammen stecken und das funktioniert dann immer ... wenn eine Übersteuerung, gerade bei Samsung-TVs, vorliegt dann geht da nichts. Mit 93dbµV abzgl. ein paar Meter Kabel (und dann ohne Dose etc.) sind wir da sehr nah dran auch hier eine Lösung finden zu können, der o.g. Test im Ausschlussverfahren würde da aber ggf. schon sehr viel mehr Infos bringen wenn auch die VU+ die am anderen Anschluss unter ähnlichen Voraussetzungen wohl läuft dort auch nichts von sich gibt.

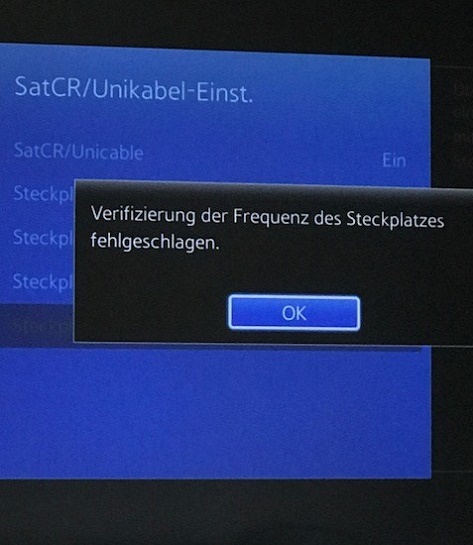

P.S. die Steckplatz-Erkennung die bei ihnen laut Bild fehl schläft geht eh bei Unicable EN50494 (nichts anderes ist bei ihnen in Versorgung) mehr schlecht als recht, ist in der EN50494 auch gar nicht so vorgesehen da es kein bidirektionales System ist ! Darauf, auf diese "Anzeigen vom Gerät" kann man sich also nicht verlassen um einen Test durchzuführen auf die Funktion. Das geht nur mit einem Meßgerät das hier messen könnte (EN50494 bzw. per CSS-/Legacy-Kombifunktion dann auch Standard Legacy-Signal an so einem Schalter).

guba · Ungelesener Beitrag von **guba** » 15. April 2017 12:29

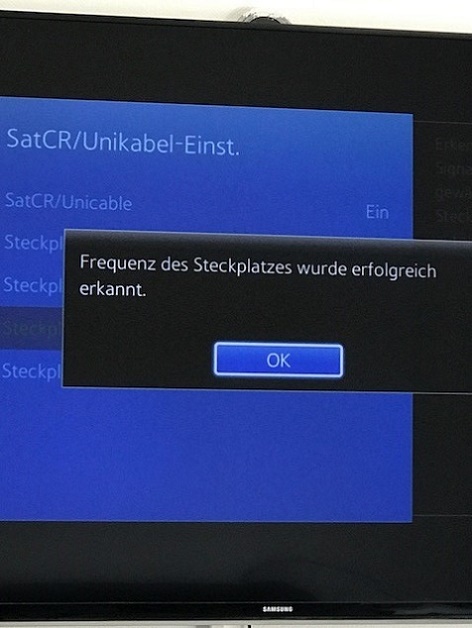

Einfach den Menupunkt Verifizierung vergessen, er erkennt ja die ID-/Frequenzkombination.
Sendersuchlauf machen, ich denke, der Empfang ist ok.
An meiner «Referenzanlage» läuft auch ein Samsung-TV (kein Twin). Auch bei dem ging die Verifizierung nicht.

Hier noch den entsprechenden Auszug aus der Anleitung

Wenn Sie einen Smart TV mit Twin Tuner Funktion besitzen und diese nutzen möchten, benötigen Sie für den «MAIN»- sowie für den «SUB»-Tuner ein separates Kabel. Teilen Sie dafür bei Ihrer Unicable-Anlage das Kabel einfach mit einem diodenentkoppelten 2fach-Verteiler und zwei ergänzenden Kabel in zwei Zuleitungen auf.
Für den zweiten Tuner (SUB) benötigen Sie noch eine separate Steckplatznummer und Steckplatzfrequenz. Stellen Sie dazu unter «Menu – Senderempfang» den «Antennen-Verbindungstyp» auf «Dual».
Anschliessend können Sie bei den Unicable-Einstellungen eine zweite Steckplatznummer und Steckplatzfrequenz eintragen.

Altersack

Guten Tag

habe das Hauptproblem gelöst indem ich ein neues Kabel verlegt habe.
Denke die 3 Verbinder haben einen zu hohen wiederstand gehabt.
Nun empfange ich jedoch nur Hotbird kein Astra ?
ES ist ein Samsung UE48H6600

guba · Ungelesener Beitrag von **guba** » 15. April 2017 13:24

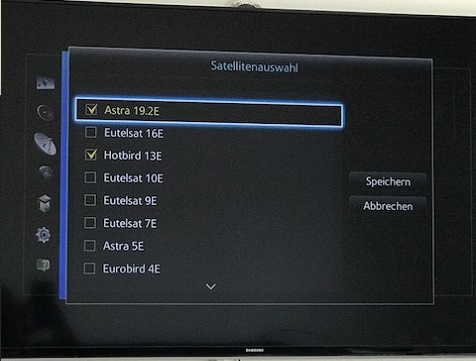

Werden in «manuelle Sendereinstellung beide Satelliten angezeigt?
Wenn Astra angezeigt wird, mal dort scan drücken. Im nächsten Fenster sollte Signalqualität einen Wert anzeigen
Den automatischen Sendersuchlauf kann man pro Satelllit extra bzw. alle einstellen.

Aber am besten zuerst den Grundzustand herstellen mit: Alle Einstellungen zurückstellen

Altersack

Habe den fehler gefunden Tonburst A muss an sein nun geht es.
Mir ist jedoch augfallen das ich mit dem JRS0902-2+4 keine 2 Twinreciver im Unicabel Modus fahren.
Welchen Mulischalter könnt ihr mir empfehlen ?

techno-com

Fehlen weiterhin die Einstellungen vom Gerät für beide Satelliten !

Und der Gegentest wie erklärt ...

guba · Ungelesener Beitrag von **guba** » 15. April 2017 23:28

@Altersack
Gegentest wie von Tristan verlangt machen, d.h. die VU am Kabel des Samsungs anschliessen, sollte dort auch laufen.
Auch die Einstellungen des VU hier reinstellen

@Tristan/@Altersack
Ich war vorhin in der Wohnung, wo der Samsung am JPS läuft und die Einstellungen nochmals durchgespielt.

Es sieht so aus, als dass ich die Anleitung korrigieren muss.
Die Diseqc-Einstellungen sind bei Astra19 1/4, bei Hotbird 2/4. Wenn ich beim Hotbird Diseqc ausschalte, dann fehlt das Antennensignal bzw. die Signalqualität ist 0% (sieht man schon im entsprechenden Menu).

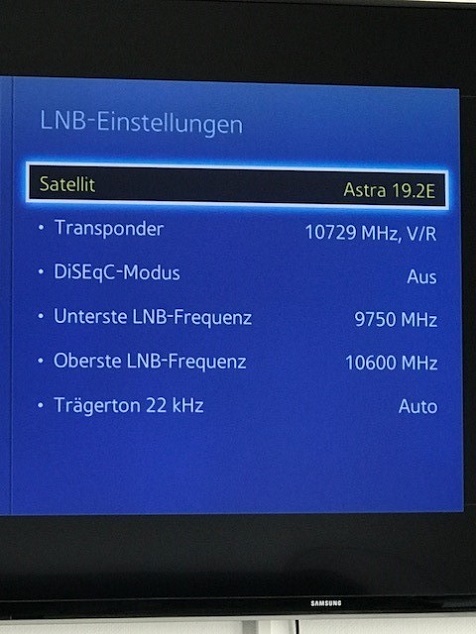

Astra läuft natürlich auch bei «Diseqc aus» weiter, da er ja direkt «als einzelner Satellit» das Diseqc-Kommando nicht braucht.
Also wird von der Software bei «Unicable ein» einfach der Diseqc mit den Unicable-Befehlen gesteuert ... ist eigentlich auch logisch.
Unicable ist Diseqc um ID und Frequenzzuweisung erweitert.
Dementsprechend müssen zwingend die Diseqceinstellungen gemacht werden ...
Trägerton 22 KHz auf «Automatisch»
Antennen-Verbindungstyp auf «Dual»
Also muss ich die Anleitung entsprechend korrigieren, sofern es hier dann auch dementsprechend funktioniert.

@Altersack
Etwas irritiert mich:

Altersack hat geschrieben:Nun empfange ich jedoch nur Hotbird kein Astra ?

Das heisst für mich, dass an den Anschlüssen 1-4 Sat A Hotbird und 5-8 SAT B Astra angeschlossen sind, also «verkehrt herum».

Altersack hat geschrieben:Mir ist jedoch aufgefallen, dass ich mit dem JRS0902-2+4 keine 2 Twinreceiver im Unicabel Modus fahren.

Dieser JRS0902 ist schon richtig, sofern man die beiden Geräte an den richtigen Anschlüssen A und B oben links (Mit CSS beschriftet) anschliesst.
A und B haben jeweils unabhängig voneinander die gleichen zwei IDs/Frequenzen, womit jeweils die Twin-Tuner angesteuert werden. Also für beide Geräte die gleichen Einstellungen.

Guido

Altersack

VU+ Einstellungen muss ich nachreichen geht nur abends tagsüber ist der Beamer nicht Hell genug.
Nun Empfange ich kein RTL und VOX gibt es ein Trick?
Auf DVB-S, Frequenz 12188 MHz, Polarisation H, Symbolrate 27500 empfängt er nichts

guba · Ungelesener Beitrag von **guba** » 16. April 2017 12:09

Versuch es mit der manuellen Suche. Auf Astra -> scan -> Transponder auswählen (sind leider nicht sortiert). Bei mir ist er 12187 H. Wenn er nicht vorhanden ist, Transponder «neu» (von der Startfrequenz aus einmal nach oben) erstellen. Netzwerksuche «deaktiviert», dann sucht er nur auf diesem Transponder.

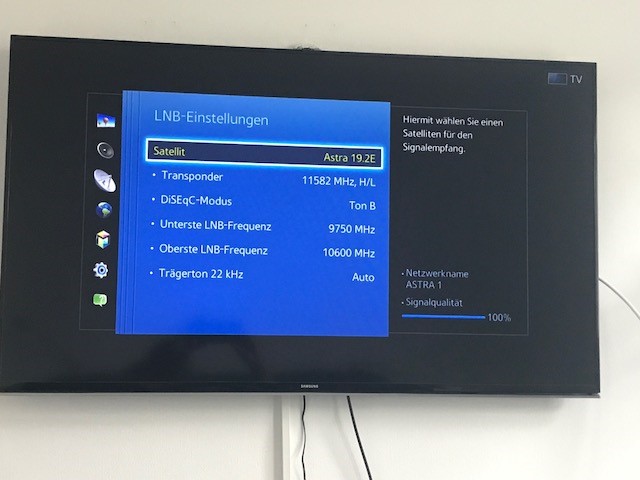

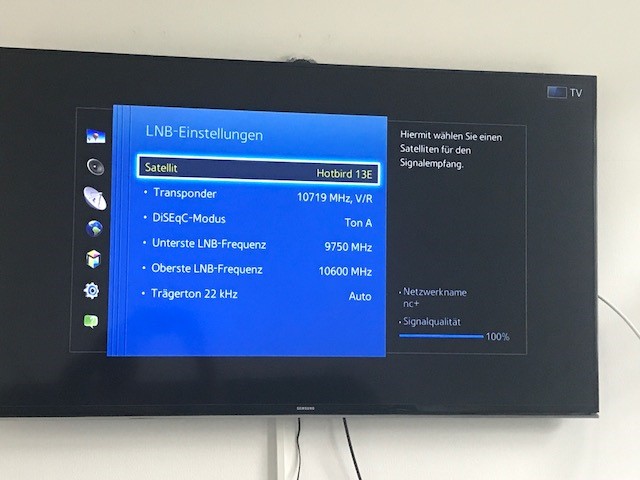

Stell bei Diseqc statt Ton A 1/4 und bei Ton B 2/4 ein. Toneburst wird eigentlich nur noch bei älteren Anlagen, die kein Diseqc verstehen, zur Positionsumschaltung verwendet.

Stell noch die Unicable-Einstellungen hier rein:
Verbindungstyp Dual, die beiden Steckplätze.

So können es die Mitleser später besser nachvollziehen

techno-com

guba hat geschrieben:Anschliessend können Sie bei den Unicable-Einstellungen eine zweite Steckplatznummer und Steckplatzfrequenz eintragen.

Dazu weiterhin kein Wort, keine Daten ! Daher denke ich das wurde niemals gemacht und so stört der 2. Tuner ggf. weil er einfach falsch eingestell tist (nicht auf Unicable bzw. falsch auf Unicable).

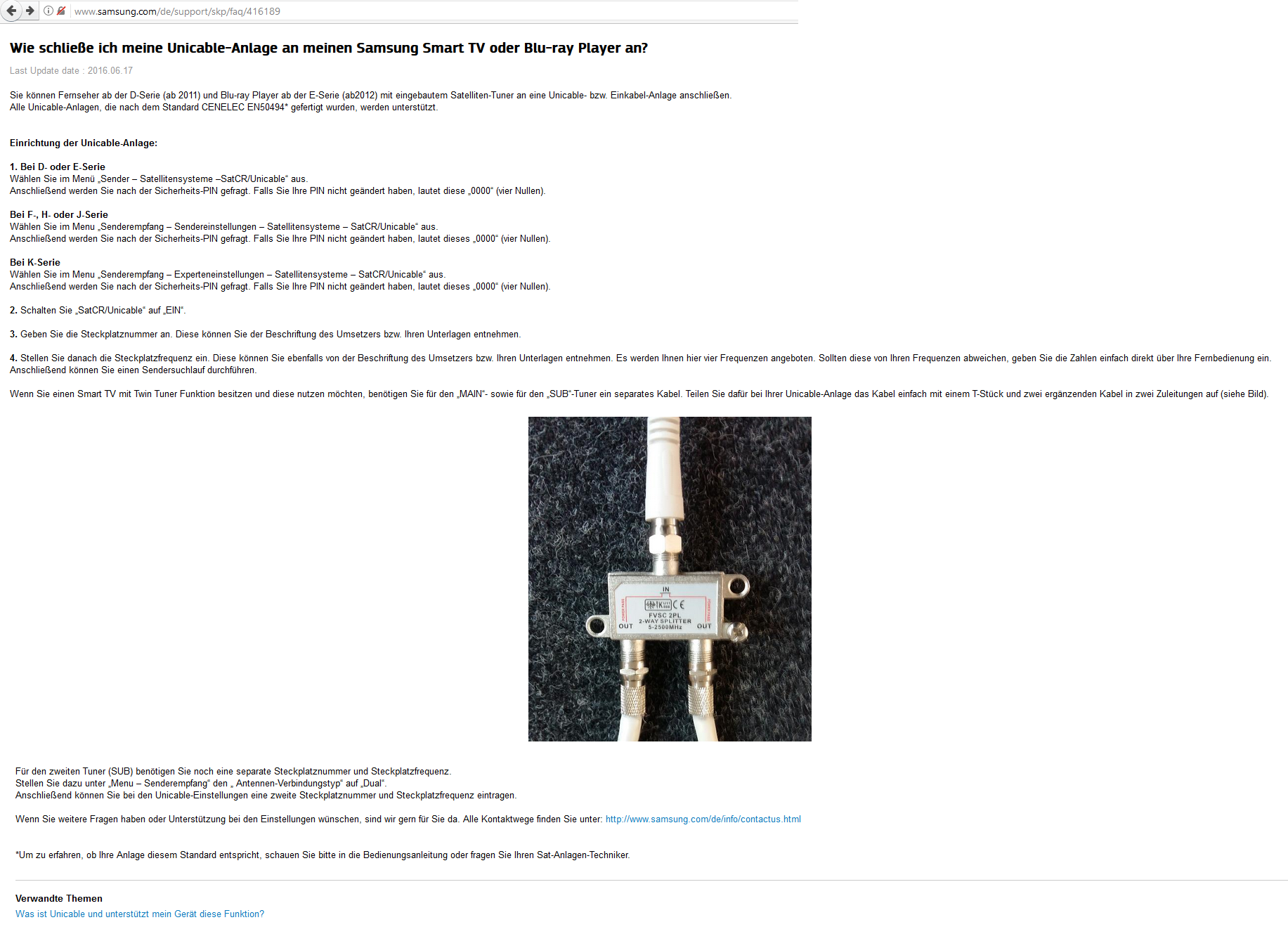

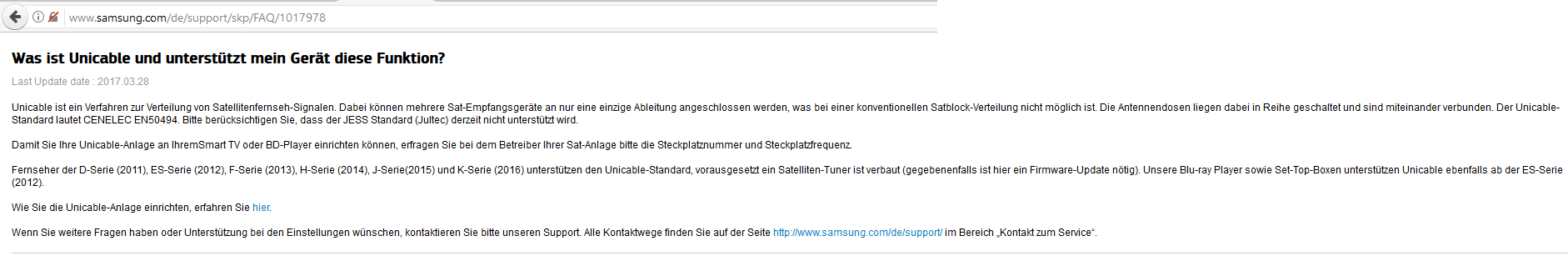

: Samsung_was-ist-Unicable_EN50494

: Samsung_wie-schiesse-ich-unicable-anlage_en50494_ferseher-blueray-player-an_anleitung

Quelle: Samsung-Homepage unter http://www.samsung.com/de/support/skp/faq/416189
Einfach an Samsung wenden oder an den TV-Verkäufer, der soll sich das mal anschauen !

Altersack hat geschrieben:Nun empfange ich jedoch nur Hotbird kein Astra ?

Ohne Daten zu den GENAUEN und VOLLSTÄNDIGEN Einstellungen, wie jetzt schon zig-fach angefordert, kann man einfach absolut NICHTS dazu sagen !
Das fängt ja schon damit an welches LNB, das für Astra oder das für Hotbird, am Eingang A vom Multischalter angeschlossen ist ! Wenn man das nicht weiß hilft nur ein Fachmann vor Ort, den das sollte das minimalste sein das man weiß ... ohne dieses Wissen über die Anlage hilft nur ein Fachmann vor Ort !

Altersack hat geschrieben:Mir ist jedoch augfallen das ich mit dem JRS0902-2+4 keine 2 Twinreciver im Unicabel Modus fahren.

JRS0902-2+4T = 2 Umsetzungen an beiden CSS-Ausgängen ! Also absolut der Schalter der hier, mit richtigen Einstellungen, funktionieren wird .... sieht man ja auch an der VU+, die funktioniert ja weil sie einfach richtig eingestellt ist !
Jultec-Typenschlüssel

Altersack hat geschrieben:Habe den fehler gefunden Tonburst A muss an sein nun geht es.

Bei Unicable EN50494 und bei JESS EN50607 gibt es KEINE Einstellungen zu Toneburst oder auch zu DiSEqC, das Menu das hier im Bild dargestellt wird ist KEIN Unicable-Einstellungs-Menu, sondern das Standard-Antennenmenu (was mit den Unicable-Einstellungen NICHTS zu tun hat).

guba hat geschrieben:Es sieht so aus, als dass ich die Anleitung korrigieren muss.
Die Diseqc-Einstellungen sind bei Astra19 1/4, bei Hotbird 2/4. Wenn ich beim Hotbird Diseqc ausschalte, dann fehlt das Antennensignal bzw. die Signalqualität ist 0% (sieht man schon im entsprechenden Menu).
Astra läuft natürlich auch bei «Diseqc aus» weiter, da er ja direkt «als einzelner Satellit» das Diseqc-Kommando nicht braucht.
Also wird von der Software bei «Unicable ein» einfach der Diseqc mit den Unicable-Befehlen gesteuert ... ist eigentlich auch logisch.
Unicable ist Diseqc um ID und Frequenzzuweisung erweitert.
Dementsprechend müssen zwingend die Diseqceinstellungen gemacht werden ...
Trägerton 22 KHz auf «Automatisch»
Antennen-Verbindungstyp auf «Dual»
Also muss ich die Anleitung entsprechend korrigieren, sofern es hier dann auch dementsprechend funktioniert.

Wie zuvor erklärt ... es gibt KEIN DiSEqC und kein Toneburst in einem EN50494 bzw. EN50607 Schaltsignal ! Ganz im Gegenteil würde dies sogar zustätzlich im Einkabel-Schaltsignal stören.
Siehe auch HIER wo ich das im VU+ Forum schon mehrfach erklärt hatte und dort trotzdem alles andere gemacht wurde als das auch so "geblaubt" dann (wie auch das jetzt bei der VTI-Software die Zählweise bei UB0 beginnt .... riesen Schwachsinn und gegen die EN).

guba · Ungelesener Beitrag von **guba** » 16. April 2017 13:01

Aber kannst Du mir erklären, warum ich, wenn beim Hotbird Diseqc auf aus steht, ich dann kein Signal mehr habe ...
Samsung-spezifische Soft-Programmierung?
Wohlgemerkt, am JPS im Unicable-Betrieb.
Und wie weiss das Unicable-Protokoll, welcher Satellit an welchem Port hängt? Über die Satellitenauswahl des Tuners?

techno-com

Weil jeder Satellit im Menü auf die Einkabel Einstellungen eingestellt werden muss! Also bei 2 Satelliten und 2 Tunern sind 4 Einstellungen notwendig.

Siehe zB für den twin Tuner Receiver VU+ Solo2 unter https://wiki.vuplus-support.org/index.p ... Solo%C2%B2

P.S. Ein Teil des Einkabel Schaltsignal ist eben die Sat-Auswahl ! Also Sat 1,2,3,4 ....

Gesendet von iPhone mit Tapatalk

guba · Ungelesener Beitrag von **guba** » 16. April 2017 13:21

Im Samsung kann ich beim Unicable nur ID und Frequenz zuordnen, also muss ich die Satelliten via LNB-Einstellungen zuweisen. Siehe Screen weiter oben.
Anders geht es nicht

Übrigens, beim SetOne Genius stimmt Deine Aussage. Dort werden die Satelliten über das JESS-Menu zugewiesen.

techno-com

Dann ist das bei Samsung super falsch ....

Hat aber mit der Sache akt ja nichts zu tun hier im Beitrag auch. Ist nicht der Fehler vom TS mit den Einstellungen....

techno-com

Altersack hat geschrieben:VU+ Einstellungen muss ich nachreichen geht nur abends tagsüber ist der Beamer nicht Hell genug.

Da hier nie wieder etwas dazu kam denke ich das alles gelöst ist und die Einstellungen (die "richtigen") am Gerät jetzt gefunden wurden und somit alles funktioniert.
Immer gut für andere die so einen Beitrag finden, der dann voll erkärt wird aber trotzdem unabgeschlossen bleibt weil der TS nach seiner Problemlösung nichts mehr dazu schreibt.
