Hallo Liebes Forum,

habe in letzter Zeit hier gelesen zur Planung einer Neuen Sat-Anlage. Bräuchte aber noch einige Hilfe zu den einzelnen Komponenten.

Im Zuge des Umbaus (1 Familienhaus) soll nun die Planung einer Sat-Anlage vorgenommen werden. Die Sat Schüssel soll eine Gibertini OP 85 SE oder vergleichbare werden und soll an den vorhandenen Wandhalter angebracht werden. Eine Potenzialausgleichsschiene ist bisher nicht vorhanden gewesen. Den Artikel zum Potenzialausgleich habe ich gelesen und bin mir nun nicht sicher, ob an dieser Position östl. Seite des Hauses eine Erdung nötig ist. (Siehe Foto )

Für die weiteren Sat-Komponenten bin ich gerade am recherchieren.

Was ist geplant bisher:
Alle Anschlussdosen als Twin Ausführung
- Wohnzimmer (Im Wohnzimmer 1-2 Twin kabel lose verlegen in 2 verschiedene Ecken falls mal umgestellt wird)
- Schlafzimmer
- Kinderzimmer
- Hobbyraum
- Büro
- Partykeller
- Gästezimmer
ggf. ausgebauter Dachboden

Sprich 16 Teilnehmer max.

Bisher vorhanden:
Xtrend Et4000 im Wohnzimmer
TV mit Triple Tuner im Schlafzimmer

weitere Tuner bisher sind günstige einfache Receiver.
Hier wird bestimmt die ein oder andere Anschaffung noch anstehen.

Aufnahmen möglichst auf meinen Dell T20 Server bzw. mein Zyxel NAS 325v2
Nun stellt sich die Frage welcher Multischalter kommt in Frage + Einspeisung von Sat-Ip.
Welches LNB ist zu empfehlen usw. usw.
Das ganze soll ggf. auf den Dachboden installiert werden oder in einem Hohlraum hinter einer Trockenwand mit Wartungsklappe und von dort verteilt werden.
Dann wären es vom LNB zum Multischalter nur 3m circa.

Ferner soll eine neue Elektrik Hausvernetzung vorgenommen werden und Cat7 Kabel verlegt werden mit den entsprechenden Dosen bei den Fernseher.
Wäre nett wenn ich ein paar Tipps zur Planung bekommen könnte.......

Macht dieses Set als Basis Sinn?
Ökö-Energie-Spar Satanlage für 8 Teilnehmer (GigaBlue 85 HD Alu + Multischalter JULTEC JRM0508T + Inverto Quattro LNB)

Sword hat geschrieben:Hallo Liebes Forum,

Noch einmal Hallo nach ihrer Vorstellung unter Neuzugänge => Sword

Sword hat geschrieben:Den Artikel zum Potenzialausgleich habe ich gelesen und bin mir nun nicht sicher, ob an dieser Position östl. Seite des Hauses eine Erdung nötig ist. (Siehe Foto )

Sword hat geschrieben:Das ganze soll ggf. auf den Dachboden installiert werden und von dort verteilt werden.

1. sehe ich hier kein Bild
2. schreiben sie das ihre Verteilung auf dem Dachboden stattfinden soll, die Kabel werden also unabhängig vom Montageort der Antenne, in den Nicht-Blitz-geschützten Bereich ggf. vordringen und somit wird dann die komplette Montage/Antenne erdungspflichtig (auch die Kabel gehören da dazu ...) => Erdung Satellitenanlage / Antennenmast + Potentialausgleich + Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich

Sword hat geschrieben:Kabel Sat-Spezialkabel ws TWIN-SAT 2110M Tr500 ( welches ich über meinen befreundeten Elektriker bekommen kann)

Gute Planung mit den Twin-Anschlüssen und gutes Koaxkabel

Sword hat geschrieben:Alle Anschlussdosen als Twin Ausführung : ...

Sword hat geschrieben:- Wohnzimmer - 2x Twin Anschluss ( einer als alternative TV Auftstellung als Reserve)
- Schlafzimmer
- Kinderzimmer
- Hobbyraum
- Büro
- Partykeller
- Gästezimmer

Hier stellt sich nun die Frage welcher Multischalter kommt in Frage ....

Hier zähle ich dann 8 Positionen für Antennendosen (je 1x 4-Loch Stichdose) in je Twin-Versorgung = 16 Teilnehmer Ausgänge werden benötigt => Jultec JRM0516T

Sword hat geschrieben:Macht dieses Set als Basis Sinn?
Ökö-Energie-Spar Satanlage für 8 Teilnehmer (GigaBlue 85 HD Alu + Multischalter JULTEC JRM0508T + Inverto Quattro LNB)

Nein, wie zuvor erklärt (meine Erstellung von der Antwort kam ihrem neuen Beitrag mittenrein) werden sie 16 Teilnehmerausgänge benötigen.
Wäre dann also dieses Basis-Set => Ökö-Energie-Spar Satanlage für 16 Teilnehmer (GigaBlue 85 HD Alu + Multischalter JULTEC JRM0516T + Inverto Quattro LNB)

Sword hat geschrieben: ... + Einspeisung von Sat-Ip.
Welches LNB ist zu empfehlen usw.

Das sind alles Beiträge hier im Forum die sich mit einem solchen JRM-Multischalter in Verbindung mit Sat>IP Einspeisungen befassen, dort werden sie alle Antworten finden.
Mastnaher Potentialausgleich
UKW-Verkabelung
Umbau Sat Anlage
SAT-Anlage für ein EFH

Sword hat geschrieben:Ferner soll eine neue Elektrik Hausvernetzung vorgenommen werden und Cat7 Kabel verlegt werden mit den entsprechenden Dosen bei den Fernseher.

Cat7 (Netzerk) hat mit einer Satanlage nichts zu tun ... das sind extra Kabel und extra Dosen.

Hallo

Vielen Dank für die Antworten . Ja war gerade noch beim bearbeiten. Muss ja die Mittags Pause kurz nutzen zum recherieren ...;-)

Sword hat geschrieben:Den Artikel zum Potenzialausgleich habe ich gelesen und bin mir nun nicht sicher, ob an dieser Position östl. Seite des Hauses eine Erdung nötig ist. (Siehe Foto )

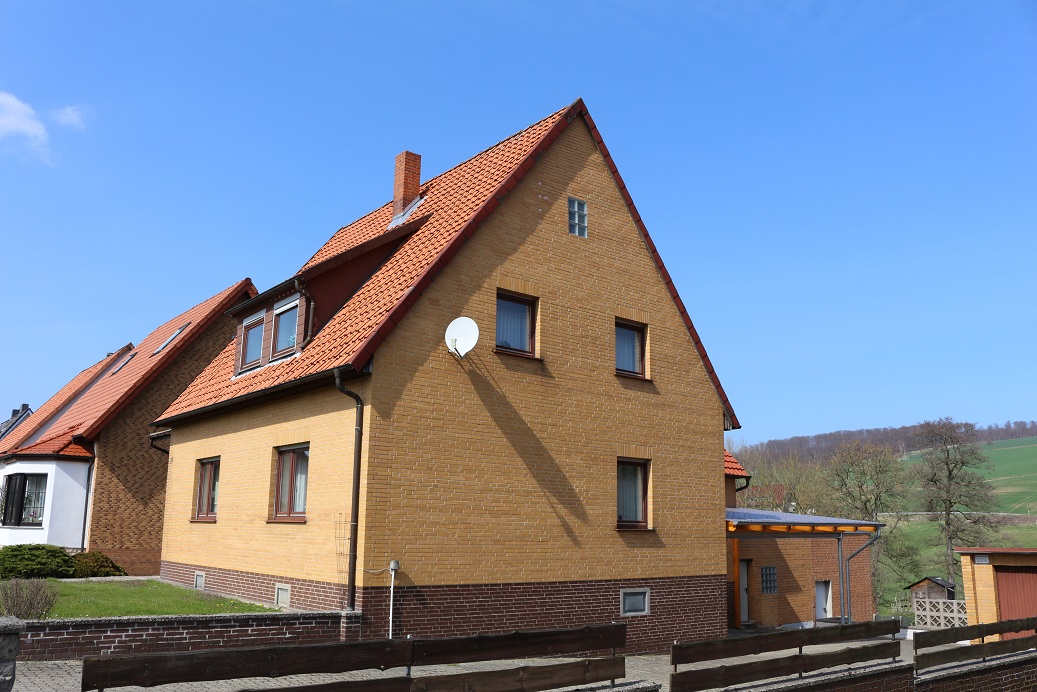

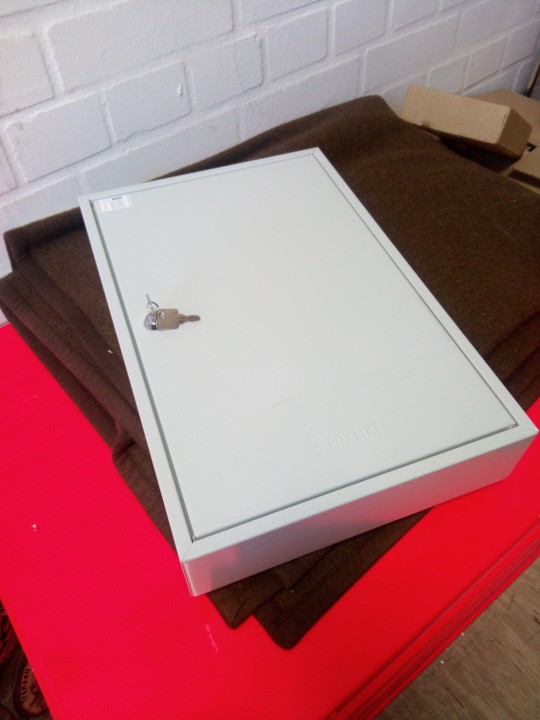

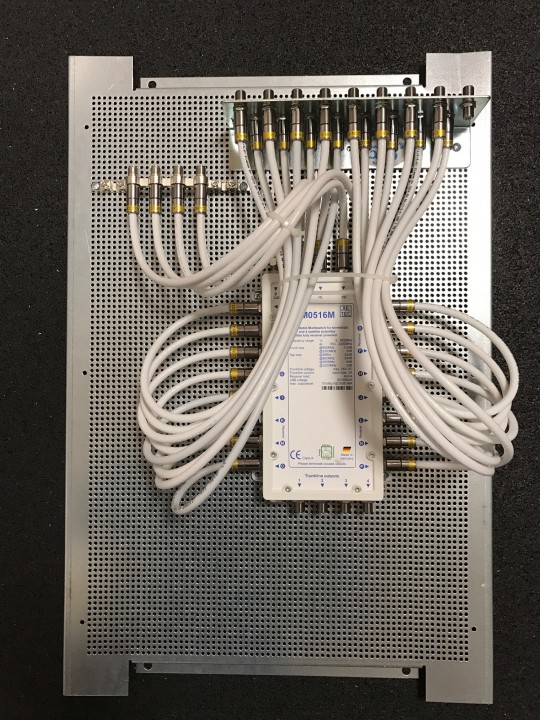

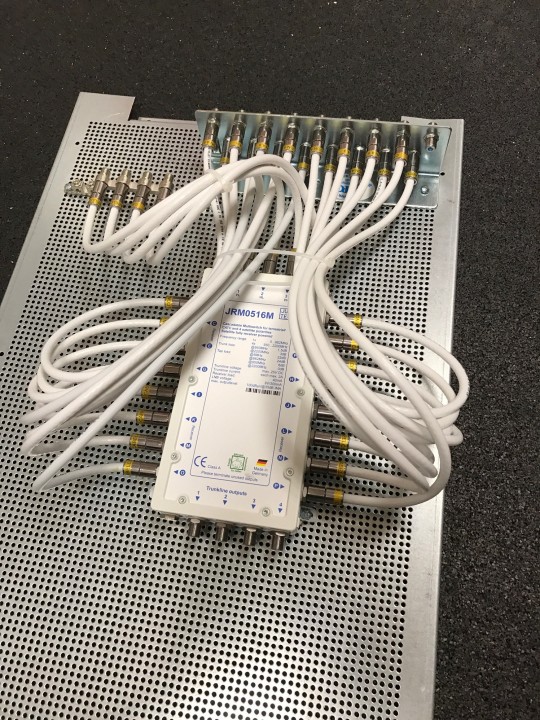

Nachdem die Bilder jetzt im 1. Beitrag ergänzt wurden (und noch etliches mehr was da vorher nicht stand bzw. nicht so stand bzw. anders stand) ....
Wenn der Abstand von der äußersten Kante der Antenne zum Dach hin nicht näher als 2m ist DANN ist diese Antenne nicht erdungspflichtig, aber auch den Rest von oben zur Kabelverlegung dabei beachten

Hier das entsprechende Bild dazu aus dem Beitrag Erdung Satellitenanlage / Antennenmast + Potentialausgleich

Hallo die Kabel gehen genau auf Höhe der Schüssel in die Wand und liegen dann unter der Dachschräge im Schlafzimmer. Da wir da jetzt mit trockenbau einen gewissen Hohlraum haben. (Kniestick auf 1.2m) könnten man auch darein die Verteilung machen.

Sorry für die ungeordnete Schreibweise ist vom Handy

Gesendet von meinem P9000 mit Tapatalk

Abstände und alles weitere weiterhin wie oben genau schon erklärt ....


Gesendet von iPhone mit Tapatalk

Hallo

melde mich mal wieder zu Wort!

Auf der Baustelle ist einiges passiert und dank meines Elektrikers der mir das Material über die Firma besorgt hat, auch schon etwas im Bereich der Installation der SAT Anlage fertig.

- Neue Sat Schüssel wurde montiert Gibertini SE 85 mit Inverto Black Quad LNB ( Kabel noch nicht angeschlossen
- 16qm² massiv Erdungskabel außen am Haus (zu Sicherheit) an die Wandhalterung angebracht und mit dem neuem Erdungsanker verbunden
- 20m Koaxkabel Hirschmann KOKA 799 a 4x 5m vom LNB direkt in die Ecke auf dem Dachboden ins Haus geführt.
- Ein 4qmm² massiv Erdungskabel von der PAS im Keller in die Ecke auf dem Dachboden verlegt.
- Kabel Sat-Spezialkabel ws TWIN-SAT 2110M Tr500 in alle Zimmer Sternförmig vom Dachboden verlegt

Wohnzimmer - 3x Twin Anschluss, Küche - Twinkabel geteilt in 2 Ecken (Einzeldose), Kinderzimmer - 2 x Twin Anschluss, Schlafzimmer - 1xTwin Anschluss,
Hobbyraum - 1x Twin Anschluss, Büro - 1x Twin Anschluss, Gästezimmer - 1x Twin Anschluss, Partykeller - 1x Twin Anschluss, Dachboden - 1x Twin

Schlafzimmer : Twin Kabel soll in eine Dose hinter den Fehrnseher gehen (Durchgangsdose ???) und dann nochmal herunter in eine Dose hinter der Komode .

Jetzt suche ich gerade noch entsprechende Empfehlungen für die UP SAT Dosen. Entsprechende GIRA System 55 Blende sollten passen.

Auf dem Dachboden soll ein Jultec Multischalter auf einer Lochplatte (benötige ja nicht alle Dosen gleichzeitig) montiert werden.

Ggf. Soll noch das SAT Signal ins Netzwerk eingespeist werden oder über einen neuen VU+ Receiver im Wohnzimmer.


Welche Zusammenstellung ist richtig?

1 x Lochblechplatte 40x40cm mit Potentialausgleich-Aufbau (incl. Dienstleistung) ----- Anschluss des 4qmm² Kabels
1 x Jultec JRM0516T (ggf. später Erweiterung )
4 x Self-Install F-Stecker Cabelcon CC F-56 5.1 W (mit Dichtring)
? x Self-Install F-Stecker Cabelcon CC F-56 5.1 ( Müsste ich ggf. noch welche von haben in meiner Mietwohnung schon genutzt )
2 x Erdungsblock für 11 Anschlüsse mit F-Anschluss-Technik (PPC)
4 x SAT- Überspannungsschutz Dur-Line DLBS 3001/S
? x F-F Quick Patchkabel in den Längen

So hoffe das war so das grobe dann...

Sword hat geschrieben:Hallo

Hallo zurück
Gerade erst aus dem Kurzurlaub zurück, daher die Verzögerungen !

Sword hat geschrieben:Auf der Baustelle ist einiges passiert und dank meines Elektrikers der mir das Material über die Firma besorgt hat, auch schon etwas im Bereich der Installation der SAT Anlage fertig.

Dabei ist aber EINIGES falsch gelaufen jetzt ..... eigentlich die Sache ihres Elektrikers aber das zu beachten !

Sword hat geschrieben:- Neue Sat Schüssel wurde montiert Gibertini SE 85 mit Inverto Black Quad LNB ( Kabel noch nicht angeschlossen

Quad-LNB = falsch ... da muss zwingend ein Quattro-LNB ran !
Hinweise/Erklärungen zu LNB´s (Satanlagen How To)
Jultec - Warum wir keine Quad-LNBs unterstützen (no-Quad)

Sword hat geschrieben:- 16qm² massiv Erdungskabel außen am Haus (zu Sicherheit) an die Wandhalterung angebracht und mit dem neuem Erdungsanker verbunden

Mit einem neuen Erdungs"anker" (= "Staberder / Kreuzerder") ist das nicht ausreichend, da muss ZWINGEND eine Verbindung zur Haupterdungsschiene (HES) her da sonst kein Potentialausgleich möglich ist (= "Verbindung" der Koaxkabel-Abschirmung mit dem Erdungs-Pin der Steckdose welche an der HES angeschlossen sind).

Sword hat geschrieben:- Ein 4qmm² massiv Erdungskabel von der PAS im Keller in die Ecke auf dem Dachboden verlegt.

Das 4mm² "Erdungskabel" (= "Potentialausgleichskabel") MUSS vom geerdeten Antennenmast bis zum Lochblech-Aufbau führen und dort dann an den Erdungswinkel angeschlossen werden.

Sword hat geschrieben:Schlafzimmer : Twin Kabel soll in eine Dose hinter den Fehrnseher gehen (Durchgangsdose ???) und dann nochmal herunter in eine Dose hinter der Komode .

Jetzt suche ich gerade noch entsprechende Empfehlungen für die UP SAT Dosen. Entsprechende GIRA System 55 Blende sollten passen.

Eine Durchgangsdose gibt es nur als "1-fache Ausführung", also Kabel rein und wieder raus .... eine Twin-Durchgangsdose gibt es nicht, da müssen also 2 Durchgangsdosen dann unten nebeneinander gesetzt werden.

Sword hat geschrieben:Ggf. Soll noch das SAT Signal ins Netzwerk eingespeist werden oder über einen neuen VU+ Receiver im Wohnzimmer.

Dann geht das besser über einen Multischalter mit Kaskadenausgängen, also wäre hier der Jultec JRM0516A die richtige Wahl für sie.
Beispiele für solche Sat>IP Einspeisungen finden sie hier => KLICK

Sword hat geschrieben:Welche Zusammenstellung ist richtig?

1 x Lochblechplatte 40x40cm mit Potentialausgleich-Aufbau (incl. Dienstleistung) ----- Anschluss des 4qmm² Kabels
1 x Jultec JRM0516T (ggf. später Erweiterung )
4 x Self-Install F-Stecker Cabelcon CC F-56 5.1 W (mit Dichtring)
? x Self-Install F-Stecker Cabelcon CC F-56 5.1 ( Müsste ich ggf. noch welche von haben in meiner Mietwohnung schon genutzt )
2 x Erdungsblock für 11 Anschlüsse mit F-Anschluss-Technik (PPC)
4 x SAT- Überspannungsschutz Dur-Line DLBS 3001/S
? x F-F Quick Patchkabel in den Längen

1. Lochblechplatte 40x40cm wird da eng, vor allem AUCH wenn da später noch ein Sat>IP Router mit drauf soll !
2. Jultec JRM0516A wie oben erklärt
3. Self-Install Stecker so viele wie sie Kabel kommen und ab gehend haben, und dann einfach mal ein paar mehr
4. Patchkabel => 4x 30cm (LNB-Eingänge auf Multischalter + 16x 50cm (Ausgänge Multischalter zurück auf Erdungsblock) + 4x 30cm zum Verbindnen der Multischalter-Kaskaden-Ausgänge mit dem Sat>IP Router dann später (siehe Link oben)
5. mind. 1x F-Endwiderstand DC-entkoppelt zum Abschluss/zur Terminierung des offenen terrestrischen Einganges

Hallo

evtl habe ich mich falsch ausgedrückt oder ich habe etwa falsch verstanden gehabt.

Das LNB hatte ich mich vertan es ist das richtige Quattro-LNB Inverto Black Quattro.

Dann:

Sword hat geschrieben:
- 16qm² massiv Erdungskabel außen am Haus (zu Sicherheit) an die Wandhalterung angebracht und mit dem neuem Erdungsanker verbunden

techno-com hat geschrieben:
Mit einem neuen Erdungs"anker" (= "Staberder / Kreuzerder") ist das nicht ausreichend, da muss ZWINGEND eine Verbindung zur Haupterdungsschiene (HES) her da sonst kein Potentialausgleich möglich ist (= "Verbindung" der Koaxkabel-Abschirmung mit dem Erdungs-Pin der Steckdose welche an der HES angeschlossen sind).

Bei dem Haus war die gesamt Haus Elektro Installation mit einer Klassichen Nullung versehen - sprich es gab keine Erdung.

Daher wurde ein neuer 2m Erdanker gesetzt an welchen in Keller eine Erdungsschiene angebracht wurde hier heran wurde der Hauptstromkasten etc. angeschlossen.
Soweit mir bekannt ist gab oder gibt es keine HES sonst an dem Haus.

An diesem Stab Erder wurden aussen dann das 16qm² mit angeschlossen sowie das 4mm² was ich auf den Dachboden gelegt hatte.

Bin davon ausgegangen das dadurch ja auch eine Verbindung zu beidem gegeben ist mit gleichem Potenzial.

Sword hat geschrieben:Hallo

Hallo zurück

Sword hat geschrieben:evtl habe ich mich falsch ausgedrückt oder ich habe etwa falsch verstanden gehabt.

Aber 2 Mal absolut jetzt sieht das alles mit den neuen Daten anders aus.

Sword hat geschrieben:Das LNB hatte ich mich vertan es ist das richtige Quattro-LNB Inverto Black Quattro.

Sword hat geschrieben:Bei dem Haus war die gesamt Haus Elektro Installation mit einer Klassichen Nullung versehen - sprich es gab keine Erdung.

Daher wurde ein neuer 2m Erdanker gesetzt an welchen in Keller eine Erdungsschiene angebracht wurde hier heran wurde der Hauptstromkasten etc. angeschlossen.
Soweit mir bekannt ist gab oder gibt es keine HES sonst an dem Haus.

Sword hat geschrieben:Bin davon ausgegangen das dadurch ja auch eine Verbindung zu beidem gegeben ist mit gleichem Potenzial.

Auf diesem Weg natürlich schon ..... wie zuvor aber geschrieben war das absolut unklar.

Sword hat geschrieben:An diesem Stab Erder wurden aussen dann das 16qm² mit angeschlossen sowie das 4mm² was ich auf den Dachboden gelegt hatte.

Das wäre wiederrum jetzt absolut falsch, das PA-Kabel (4mm²) kommt an den geerdeten Antennenmast und NICHT direkt an die HES (bzw. den Staberder wo wiederrum die HES mit angeschlossen ist/wurde). Siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich

Sword hat geschrieben:
An diesem Stab Erder wurden aussen dann das 16qm² mit angeschlossen sowie das 4mm² was ich auf den Dachboden gelegt hatte.

techno-com hat geschrieben:
Das wäre wiederrum jetzt absolut falsch, das PA-Kabel (4mm²) kommt an den geerdeten Antennenmast und NICHT direkt an die HES (bzw. den Staberder wo wiederrum die HES mit angeschlossen ist/wurde). Siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich

Ok das kann ich dann ja noch ändern werden das Kabel so dann anbringen!

Eine Frage wäre dann noch zwecks "Mastnah" ist es so legetim, dass die 1 Erdung gleich die Lochplatte ist, mit ca. 4m Kabel von der Schüssel aus?

Bei mir geht das Kabel ja gleich von der Schüssel durch die Wand ca. 2m.
Dann 2m hoch in derWand, so das es dann in der Ecke gleich vom Dachboden auf die Lochplatte geht.

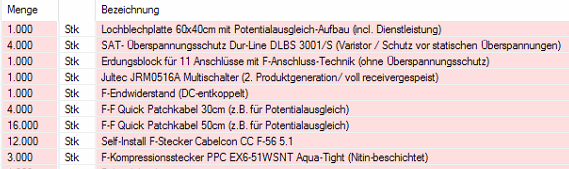

Kommen wir nun noch zur Zusammenstellung der Lochplatte + Zubehör:
1. Lochblechplatte 60x40cm - da später noch ein Sat>IP Router mit drauf soll !
2. Jultec JRM0516A wie erklärt
3. Self-Install Stecker 4 Kabel kommend und 16 ab gehend + ein paar mehr. - Denke mal so 20 Stk da ich noch welche habe.
4. Patchkabel => 4x 30cm (LNB-Eingänge auf Multischalter + 16x 50cm (Ausgänge Multischalter zurück auf Erdungsblock) + 4x 30cm zum Verbindnen der Multischalter-Kaskaden-Ausgänge mit dem Sat>IP Router dann später (siehe Link oben)
5. mind. 1x F-Endwiderstand DC-entkoppelt zum Abschluss/zur Terminierung des offenen terrestrischen Einganges
6. Überspannungschutz 4 mal?

Sword hat geschrieben:Eine Frage wäre dann noch zwecks "Mastnah" ist es so legetim, dass die 1 Erdung gleich die Lochplatte ist, mit ca. 4m Kabel von der Schüssel aus?

Bei mir geht das Kabel ja gleich von der Schüssel durch die Wand ca. 2m.
Dann 2m hoch in derWand, so das es dann in der Ecke gleich vom Dachboden auf die Lochplatte geht.

Die Definition für "Mast-nah" bitte an die qualifizierte Blitzschutz-Fachkraft (siehe meine Fußnote), nur die kann ihnen das 100% beantworten.
Ich würde auf jeden Fall dort noch einen extra "Mast-nahen" PA setzen, DIREKT nach dem Eintritt der Kabel ins Haus.

Sword hat geschrieben:Kommen wir nun noch zur Zusammenstellung der Lochplatte + Zubehör:
1. Lochblechplatte 60x40cm - da später noch ein Sat>IP Router mit drauf soll !

Sword hat geschrieben:2. Jultec JRM0516A wie erklärt

Sword hat geschrieben:3. Self-Install Stecker 4 Kabel kommend und 16 ab gehend + ein paar mehr. - Denke mal so 20 Stk da ich noch welche habe.

und die Stecker am LNB natürlich .... UV-beständiges Koaxkabel + F-Aqua-Stecker, gerade in einem anderen Beitrag unter Kaufempfehlung Multischalter Neubau erklärt.

Sword hat geschrieben:4. Patchkabel => 4x 30cm (LNB-Eingänge auf Multischalter + 16x 50cm (Ausgänge Multischalter zurück auf Erdungsblock) + 4x 30cm zum Verbindnen der Multischalter-Kaskaden-Ausgänge mit dem Sat>IP Router dann später (siehe Link oben)

Sword hat geschrieben:5. mind. 1x F-Endwiderstand DC-entkoppelt zum Abschluss/zur Terminierung des offenen terrestrischen Einganges

+ 5 Stück für die Kaskadenausgänge vom JRM0516A so lange diese Ausgänge offen sind.

Sword hat geschrieben:6. Überspannungschutz 4 mal?

So

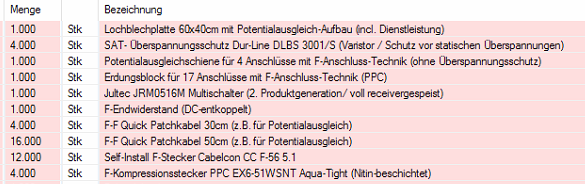

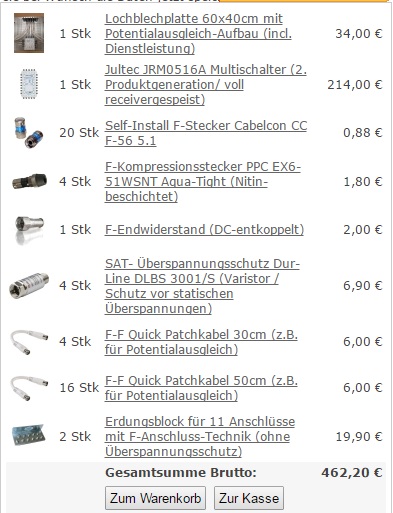

Ich hoffe ich habe jetzt alles richtig im Warenkorb! Die Export Funktion funktioniert bei mir irgend wie nicht, immer leere Txt Dateien nur.

Das passt so ... eine Sache noch !

Wenn sie den JRM0516A nehmen haben sie noch die "Terrestrik" als Kaskadenausgang und müssten diesen noch mit einem F-Endwiderstand abschließen (Terrestrik Ein- und Ausgang also).

Den JRMN0516 gibt es aber auch in der "M" Ausführung, dann wäre der ohne diesen Kaskadenausgang für die Terrestrik.
Produktausführungen -A, -M, -T und -X

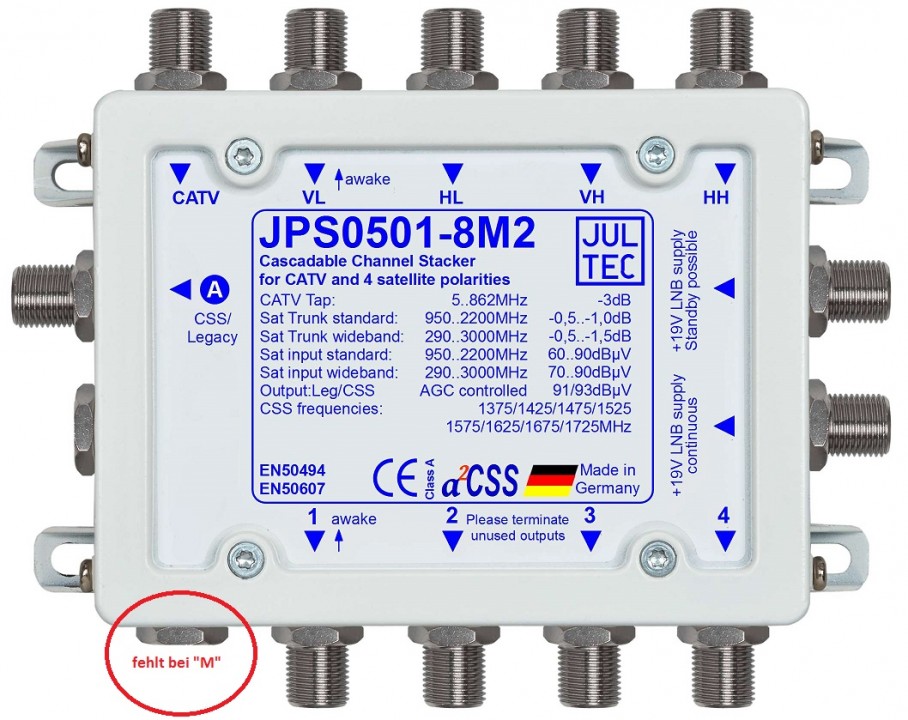

Hier mal ein Beispielbild von einem anderen Schalter in der "M"-Ausführung und gekenntzeichnet welcher Ausgang dann wegfällt bei dem.

Der ist, wie auch der A, direkt lieferbar. Haben den "M" aber nicht im Shop eingestellt ... wenn sie sich für diesen entscheiden einfach den "A" in den Warenkorb legen und im Ablauf der Bestellung (da kommt ein Mitteilungsfeld) vermerken das sie die "M-Variante" haben möchten.

Sprich ich könnte bei dem A Variante noch eine normale Radio Terrestrik Antenne anschließen?

Verstehe ich das richtig, dass ich dann mit meinen 4 Loch Antennendosen im Haus dadurch einfach ein Radio anschließen kann?

Kann man sich für die Aqua Stecker eine Zange ausleihen ? Wollte für die 4 Stecker nicht extra ne Zange kaufen.

Oder kann ich statt den F-Kompressionsstecker PPC EX6-51WSNT Aqua-Tight (Nitin-beschichtet) auch Wasserdichte Selfinstall Stecker nehmen?

Sword hat geschrieben:Sprich ich könnte bei dem A Variante noch eine normale Radio Terrestrik Antenne anschließen?

Nein, das (Version "A") hat mit dem anderen (Version "M") nichts zu tun ! Den terrestrischen EINGANG haben sie ja beide, nur der Kaskadenausgang für die Terrestrik ist beim "M" nicht mehr dran ... wird ja aber auch für die Weiterleitung an einen Sat>IP Router/Multischalter dahinter nicht benötigt.
Bitte den Link oben lesen zu den verschiedenen Versionen der Jultec-Schalter, wird dort genau erklärt was der Unterschied von A zu M ist.

Sword hat geschrieben:Verstehe ich das richtig, dass ich dann mit meinen 4 Loch Antennendosen im Haus dadurch einfach ein Radio anschließen kann?

Nein, ohne eine Radio-Antenne (UKW/DAB+) angeschlossen und entsprechend auch verstärkt an den terrestrischen Eingang vom Multischalter kann man natürlich keine Radio-Versorgung an der Dose dann abnehmen.
Für eine UKW-Versorgung benötigt man also zusätzlich:
UKW-Antenne
UKW-Vorverstärker
... und das dann eingespeist in den terrestrischen EINGANG vom Multischalter. Erklärt hier im Forum z.B. unter Umbau einer alten SAT Anlage

Sword hat geschrieben:Kann man sich für die Aqua Stecker eine Zange ausleihen ? Wollte für die 4 Stecker nicht extra ne Zange kaufen.

Nein, wir können aber hier die 20m Hirschmann Koka 799 B Kabel bereits in 4x5 Meter teilen und 3 extra PPC Aqua-Kompressionsstecker vor installieren.
Dafür einfach dieses Kabel + 3x extra Aqua-Kompressionsstecker (einer ist ja bereits drauf) in den Warenkorb legen und im Ablauf der Bestellung im Mitteilungsfeld eintragen "Hirschmann Koka Kabel in 4x5 Meter teilen und die mit bestellten Aqua-Kompressionsstecker vorinstallieren".

Sword hat geschrieben:Oder kann ich statt den F-Kompressionsstecker PPC EX6-51WSNT Aqua-Tight (Nitin-beschichtet) auch Wasserdichte Selfinstall Stecker nehmen?

Jein, die dann nur "Water proof" und nicht "Water resistent" (wei bei Uhren ein riesen Unterschied). Aber "gehen" würde das schon.

Ok das hab ich nun alles verstanden!


Das 20m Hirschmann Koka 799 B Kabel ist bereits in 4x5 Meter geteilt und am Haus bzw an der Schüssel angebracht worden.
Nur die Stecker am Kabel und das LNB sind noch nicht montiert worden.

Ich habe nochmal eine Frage !

Auf der Arbeit, habe ich einen Schlüsselkasten gefunden der über ist. Maße 450 x 300 x 80 L/B/H
Da kam mir die Idee, dieser könnte sich gut als SAT Verteiler Schrank auf dem Dachboden machen. Vllt etwas kanpper und kein Platz ertsmal für Erweiterungen aber das wäre ja eh erst später.

Hier wäre die Komponenten auch vor Staub usw gut geschützt.

Man könnte an der Unterseite Löcher bohren und dann darein die SAT Verbinder schrauben und erden.

So würde alles auch sauber aussehen.

Sind die SAT Verbinder an den Erdungsblöcken spezielle? Könnte man hierfür dann ganz normale SAT Verbinder nehmen?

Anbei mal 2 Fotos !

Sword hat geschrieben:Ich habe nochmal eine Frage !

So eine hatte ich noch nie

Sword hat geschrieben:Maße 450 x 300 x 80 L/B/H

8cm hoch bei nur 30cm Breite, das wird dann ein Gedränge mit den Patchkabeln, die müssen dann "geknickt" werden und das wäre nicht gut .....
Hier mal ein Bild eines 40cm breiten Schaltschranks mit dem PA-Aufbau (Quelle: Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich )

Sword hat geschrieben:Man könnte an der Unterseite Löcher bohren und dann darein die SAT Verbinder schrauben und erden.

Aufwendig .... bei einem Lochblech viel einfacher mit speziellen Linsenkopfschrauben zu machen.

Sword hat geschrieben:Sind die SAT Verbinder an den Erdungsblöcken spezielle? Könnte man hierfür dann ganz normale SAT Verbinder nehmen?

Was möchten sie mit F-Verbindern den genau anfangen ?
Was sollen diese bringen, da könnte man dann auch die Sat-Kabel vom LNB kommend und zu den Anschlüssen abgehend direkt an den Multischalter anschließen bei diesem Plan. Den wo sollte da die Verbindung mit dem Blech sein bzw. so sollte an JEDEM F-Verbinder dann das Potentialausgleichskabel angeschlossen werden ?

Hallo und vielen Dank für ihre Bestellung

ABER .... da ist was schief gelaufen dabei, da ist nur ein Erdungsblock 11-fach mit drin und der reicht nicht für alles (siehe Beiträge oben).

Für die Vollständigkeit vom Beitrag hier ein Screenshot der Bestellung Weiterhin auch nur 1x F-Endwiderstand in der Bestellung mit drin, dazu hatten wir es vorher auch schon =>

techno-com hat geschrieben:

Sword hat geschrieben:5. mind. 1x F-Endwiderstand DC-entkoppelt zum Abschluss/zur Terminierung des offenen terrestrischen Einganges

+ 5 Stück für die Kaskadenausgänge vom JRM0516A so lange diese Ausgänge offen sind.

techno-com hat geschrieben:Wenn sie den JRM0516A nehmen haben sie noch die "Terrestrik" als Kaskadenausgang und müssten diesen noch mit einem F-Endwiderstand abschließen (Terrestrik Ein- und Ausgang also).

Soooo, Vollzug !

Nachdem wir alles per Email etc. geändert hatten jetzt hier das Resultat
Geändert habe ich von 2x 11er Erdungsblock auf 1x 4er Erdungsblock (für die Eingänge) + 1x 17er Erdungsblock (für die Ausgänge) , sieht so sicherlich besser und aufgeräumter aus und dann passen die auch noch gut nebeneinader.

Wünsche jetzt
