Hallo liebe Foren-Gemeinde,
bei unserem Neubau Einfamilienhaus wird die Sat Schüssel an die Rückwand der Garage kommen. Die Garage steht einen Meter neben dem Haus und etwas nach hinten versetzt.

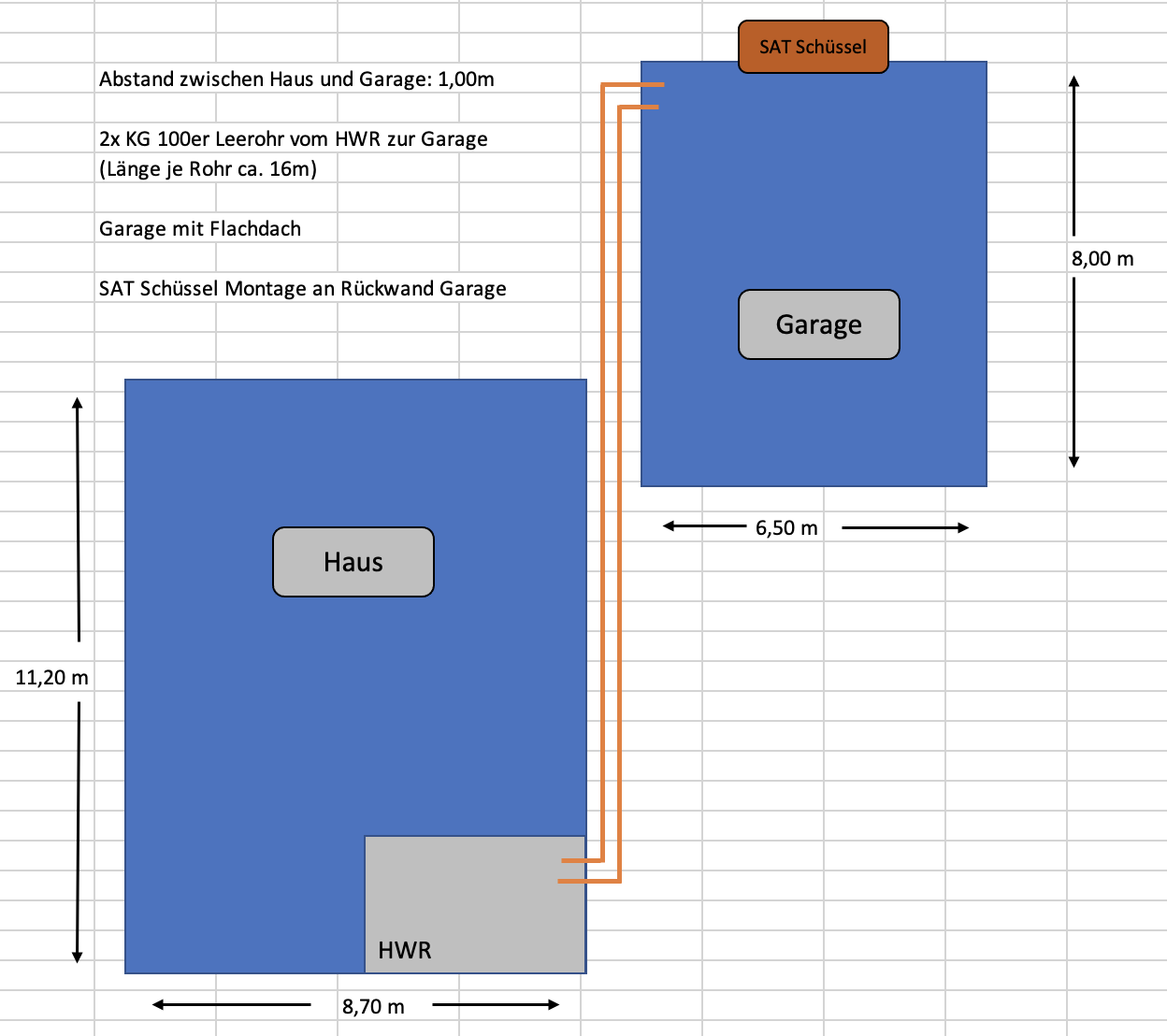

Vom HWR des Hauses gehen 2 KG 100 Leerrohre zur Garage. Angehängte Skizze dient der Visualisierung der Situation.
Das Haus verfügt im HWR über eine Potentialausgleichsschiene, die Garage hat hier keine zusätzliche Installation.
Die Installation der Sat Anlage habe ich mir wie folgt vorgestellt:
Sat Schüssel an die Rückwand der Garage, die Schüssel wird über die Garagenwand hinaus schauen.
Potentialausgleichsschiene in Form eines Erdungsblocks für die 4 Kabel vom Quattro-LNB wird an der Innenwand der Garage direkt unter der Kabeldurchführung angebracht.
Verbindung der Erdungsschelle von der Befestigung der Sat Schüssel über ein 16qmm Kupfer Kabel an der Potentialausgleichsschiene des Hauses im HWR.
Weiterer Erdungsblock im HWR des Hauses vor dem Multischalter für die 4 Kabel vom Quattro-LNB und ein weiterer dann nach dem Multischalter für die Kabel zur Verteilung im Haus zu den einzelnen Räumen.
In den beiden 100er Leerrohren vom HWR zur Garage müssen also insgesamt folgende Kabel verlaufen:
1) Stromkabel vom HWR in die Garage für eine separate Unterverteilung in der Garage
2) Duplex Lan-Kabel vom HWR in die Garage
3) Stringkabel der PV Module vom Garagendach in den HWR (PV Module auf der Garage, Wechselrichter dafür im HWR)
4) 4 Koax-Kabel vom Quattro-LNB
5) Potentialausgleichsleitung 4qmm (mm²) vom Erdungsblock der Garageninnenwand zum HWR im Haus
6) Erdungsleiter 16qmm (mm²) von der Erdungsschelle zur Potentialausgleichsschiene im HWR des Hauses
Meine Fragen hierzu:
Habe ich Potentialausgleich und Erdung hier korrekt berücksichtigt? -> Vorlage war die Skizze aus dem entsprechendem Thread hier im Forum.
Wie würdet ihr die Kabel auf die beiden Rohre verteilen?
Meinem Verständnis nach könnte ich alle Kabel in ein Rohr packen, ausser die 16qmm Erdungsleitung. Welches der anderen Kabel kann ich im selben Rohr verlegen, wie die Erdungsleitung?
Ich hoffe mein Vorhaben ist soweit verständlich. Vielen Dank vorab für Hinweise, Tipps und auch Kritik hierzu!
P.S.: Eine Montage der Sat Schüssel an anderer Stelle (bspw. direkt am/auf dem Haus) ist Stand jetzt keine Option und die Garage verfügt über keine eigene Erdung (bspw. Fundamenterder) und somit auch über keine eigene Erdungsfahne.
