Hallo zusammen,

wir bauen aktuell ein EFH und sind auf der Suche nach einer vernünftigen SAT-Anlage.
Da alle Komponenten neu gekauft und verbaut werden dachten wir hier an eine Unicable-Lösung.

Wir bauen eine EFH mit 2° Flachdach, die Antenne soll auf dem Dach stehen.
Es sollen Astra + Hotbird empfangen werden, kein Kabelanschluss, aktuell kein UKW.
Als Receiver werden an allen Endpunkten VU+ Receiver oder Samsung TVs eingesetzt werden.
Im Wohnzimmer soll als Hauptreceiver ein VU+ Duo 4k.

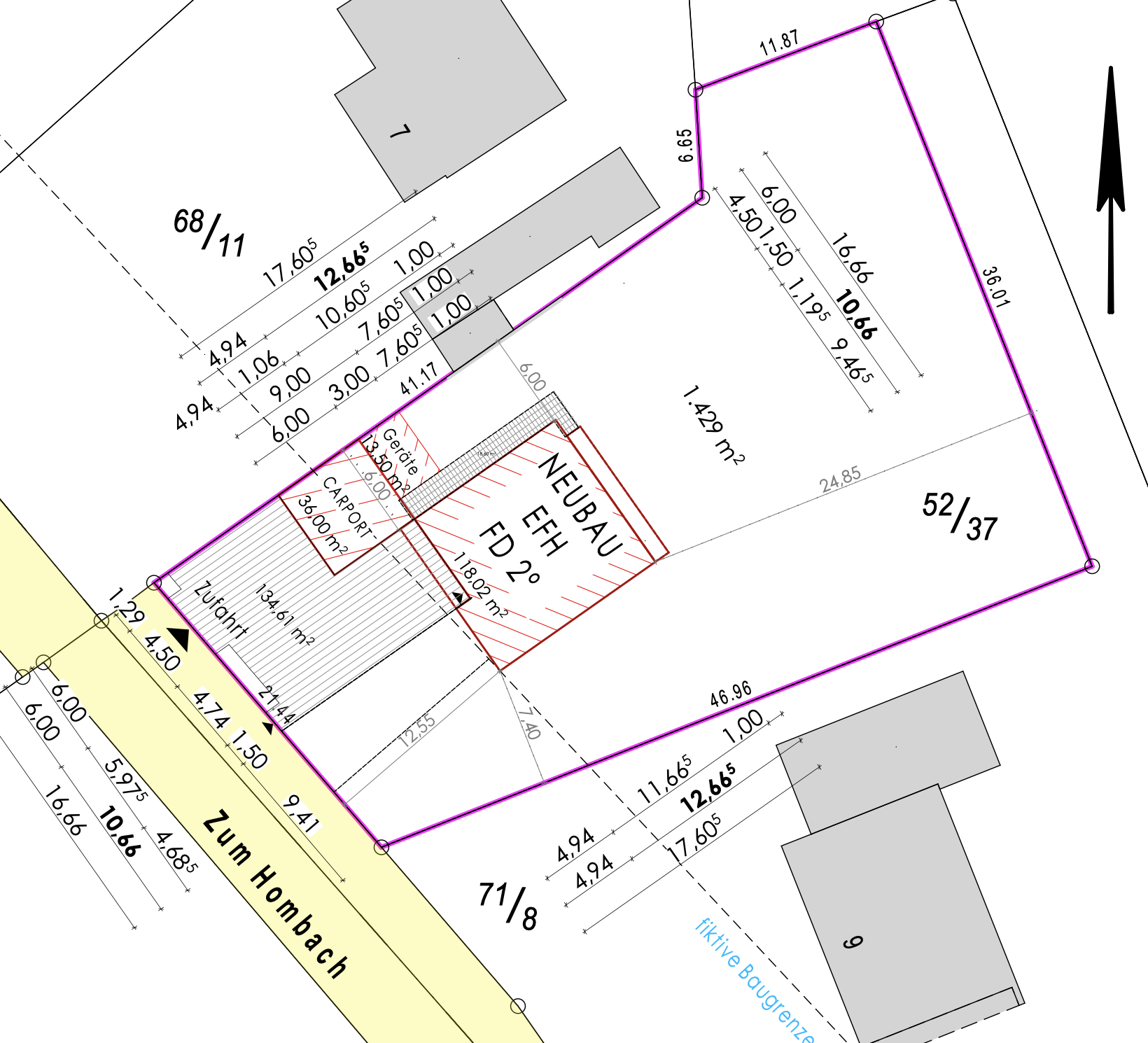

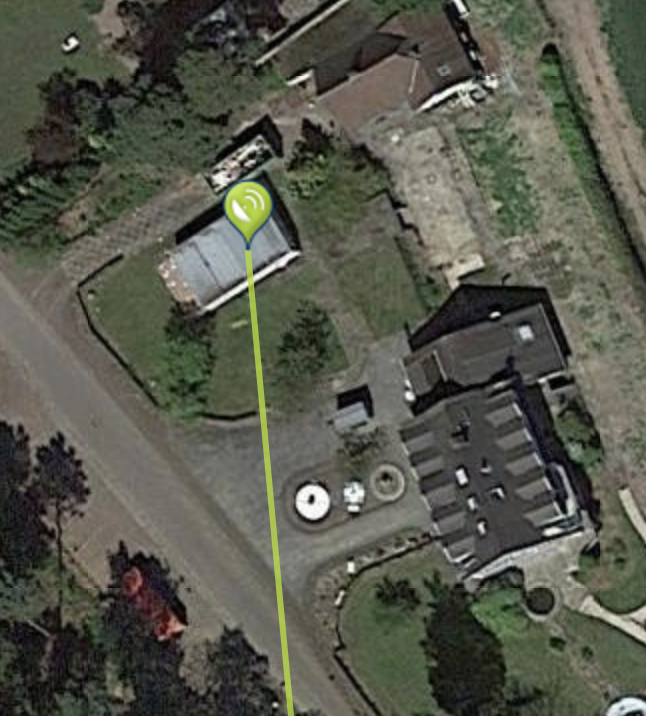

Lageplan Dishpointer Blitzschutz / Potentialausgleich
Der Elektriker stellt bauseitig 4 Zuleitungen vom Dach in den Technikraum im Souterrain.
Auf Blitzschutz und Potentialausgleich werde ich ihn bei der nächsten Baubesprechung nochmal ansprechen, bzw. hinweisen.

Potentialausgleich nahe des Spiegels
Durch das Flachdach ist kein Dachboden für einen Potentialausgleich direkt im inneren des Gebäudes vorhanden.
Ist eine Potentialausgleich auf dem Dach (wassergeschützt) sinnvoll, oder dann erst im Technikraum?

Spiegel für Multifeed
Kann mich aktuell nicht zwischen dem 85er DUR-Line und der 85er Gibertini entscheiden,
gibt es hier Vor- bzw. Nachteile bei Multifeed bei einer der beiden bzw. welche ist die bessere Wahl?

Halterung/Ständer
Welchen Halter würdet ihr empfehlen, einfach den Herkules/Stabilo auf das Dach?

Diverses
Erdungsteile, Überspannungsschutz, Endwiderstände, Dämpfung, Stecker, Kabel folgt nach genauer Klärung mit dem Elektriker.
Dosen verbaut der Elektriker (Modell noch unbekannt).

Aktueller Warenkorb:
1x VUPlusDuo4K_1
1x Schaltschrank60x40PA
1x JultecJPS0502-8M
1x JultecNetzteilJNT19-2000
1x Breitband1
2x BB_LNB_GTSat

Vielen Dank schonmal für jede Hilfe im Voraus, ich hoffe ich habe nichts wichtiges vergessen :)

kasper.jh hat geschrieben:Hallo zusammen,

Hallo und

kasper.jh hat geschrieben:wir bauen aktuell ein EFH und sind auf der Suche nach einer vernünftigen SAT-Anlage.
Da alle Komponenten neu gekauft und verbaut werden dachten wir hier an eine Unicable-Lösung.

Unicable-Lösung für alle Anschlüsse oder nur für Wohnzimmer bzw. noch ein weiteres Zimmer ?
Wie ist den der Leitungsplan genau, wie viele Zimmer sind den überhaupt zu versorgen ?
Hier fehlt eine Skizze dafür mit Einzeichnung wo was für ein Gerät verwendet werden soll (Single-/Twin-Receiver oder gar Gerät mit FBC-Frontend und dann dort noch wie viele Tuner versorgt werden sollen damit -- 2, 3, 4 ... oder gar 8 gehen ja mit einem FBC-Frontend).

kasper.jh hat geschrieben:Als Receiver werden an allen Endpunkten VU+ Receiver oder Samsung TVs eingesetzt werden.

Damit sollten alle Geräte unicable-tauglich (EN50494) sein was ja sein MUSS da es eine Breitband-LNB Versorgung wird wo KEINE Legacy-Versorgung dann geht

kasper.jh hat geschrieben:Im Wohnzimmer soll als Hauptreceiver ein VU+ Duo 4k.

Die gibt es schon lange nicht mehr und da wird auch keine mehr kommen da es Bauteil-Abkündigungen gab und somit nicht mehr alle Komponenten zur Verfügung stehen die für deren Aufbau erforderlich sind. Es ist akt. auch kein direkter Nachforder dafür bekannt. Ersatz:
- VU+ Uno 4k SE
- VU+ Ultimo 4k

kasper.jh hat geschrieben:Blitzschutz / Potentialausgleich
Der Elektriker stellt bauseitig 4 Zuleitungen vom Dach in den Technikraum im Souterrain.
Auf Blitzschutz und Potentialausgleich werde ich ihn bei der nächsten Baubesprechung nochmal ansprechen, bzw. hinweisen.

Wenn sie einen Auftrag für eine Sat-Vorbereitung in Auftrag gegeben haben ist das vollkommen unzureichend
Da fehlt das Erdungskabel bzw. eine Blitzschutzanlage (Fangstange dann für die Antennenanlage - tag/Fangstange ) und auch schon das Potentialausgleichskabel (1x4mm² grün/gelb). Die Koaxkabel im Aussenbereich sollten auf jeden Fall auch UV-beständig sein ( tag/UV-bestaendige-Koaxkabel ).
Wie das genau geht und wer solche Arbeiten durchführen darf finden sie erklärt unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich

kasper.jh hat geschrieben:Potentialausgleich nahe des Spiegels
Durch das Flachdach ist kein Dachboden für einen Potentialausgleich direkt im inneren des Gebäudes vorhanden.
Ist eine Potentialausgleich auf dem Dach (wassergeschützt) sinnvoll, oder dann erst im Technikraum?

Siehe unter Anlagenplanung Neubau EFH (der Beitrag passt auch sonst zu ihrer Planung) und unter Frage zur gewählten Hardware / Erdung

kasper.jh hat geschrieben:Spiegel für Multifeed
Kann mich aktuell nicht zwischen dem 85er DUR-Line und der 85er Gibertini entscheiden,
gibt es hier Vor- bzw. Nachteile bei Multifeed bei einer der beiden bzw. welche ist die bessere Wahl?

Die Dur-Line ist etwas größer von den Abmessungen, die Gibertini finde ich etwas stabiler gebaut.
Bei 3 Grad Abstand wäre das bei der Dur-Line 85 diese Multifeedhalterung:
DUR-line 75/80 + 85/90 Select Alu Multifeedhalter 2-fach
Bei 3 Grad Abstand wäre das bei der Gibertini SE 85 OP diese Multifeedhalterung:
Gibertini / Nowaro MFK 2-40 Multifeedhalterung 2-fach (SE85 Premium und XP Serie)

kasper.jh hat geschrieben:Halterung/Ständer
Welchen Halter würdet ihr empfehlen, einfach den Herkules/Stabilo auf das Dach?

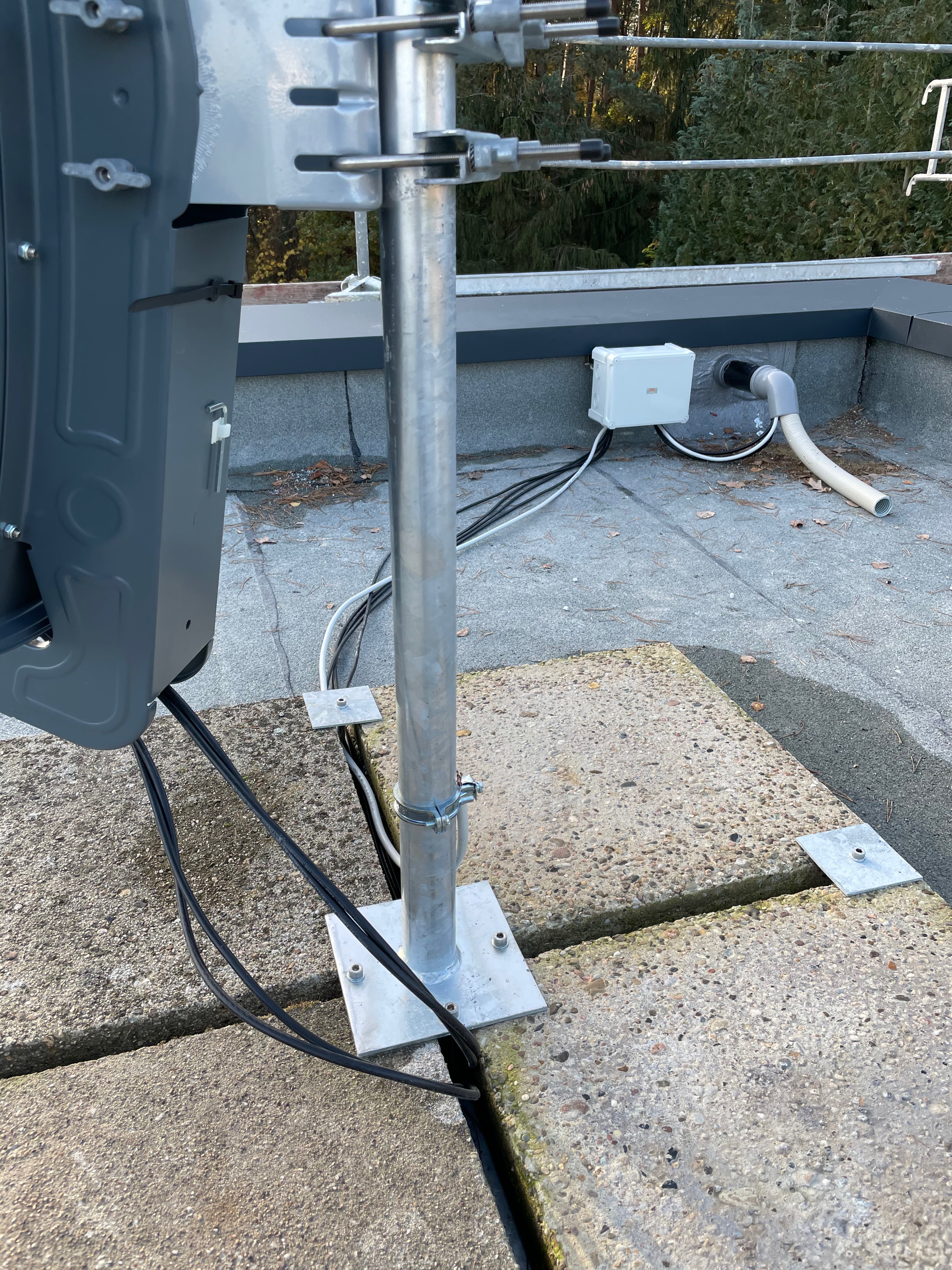

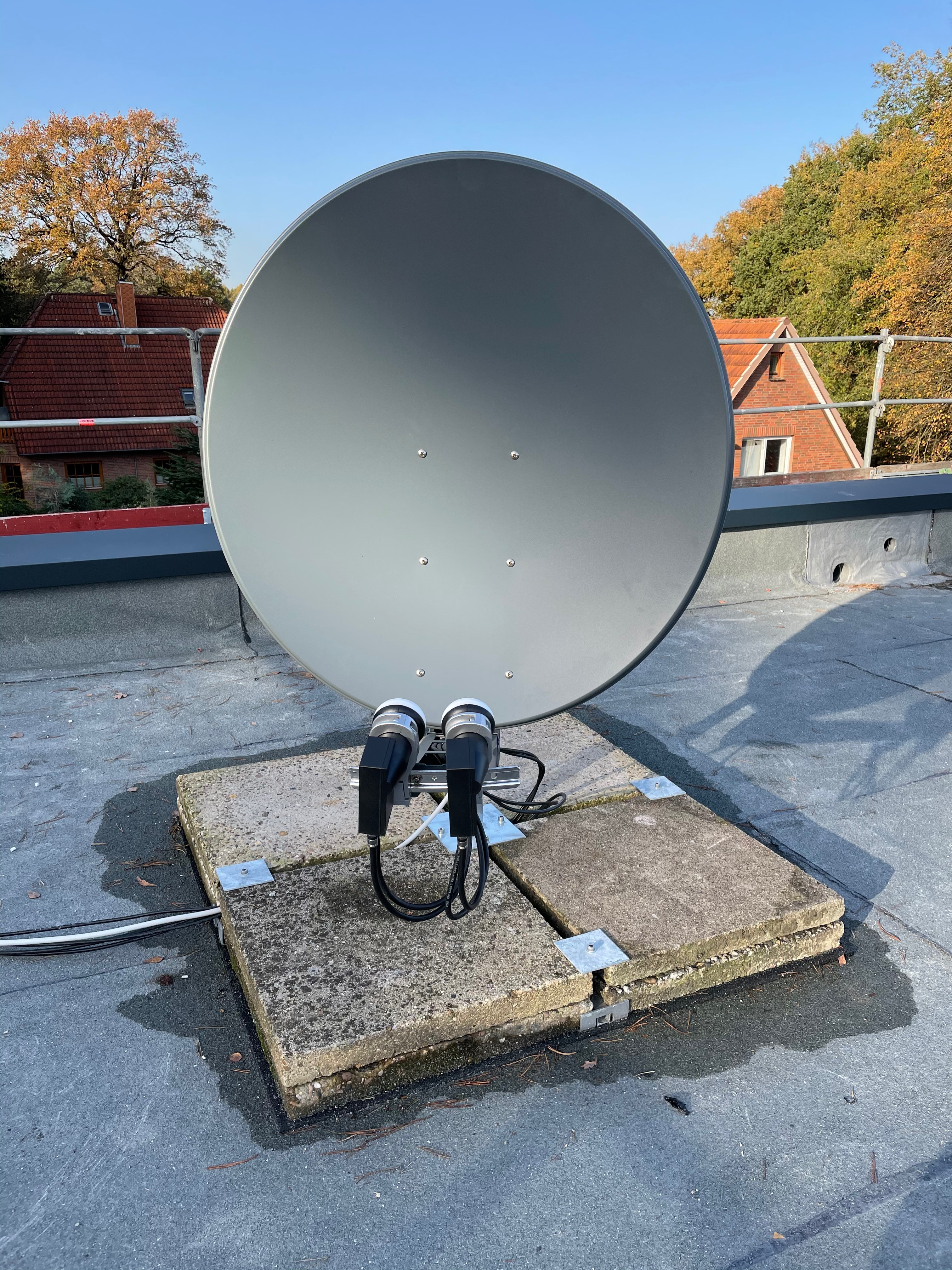

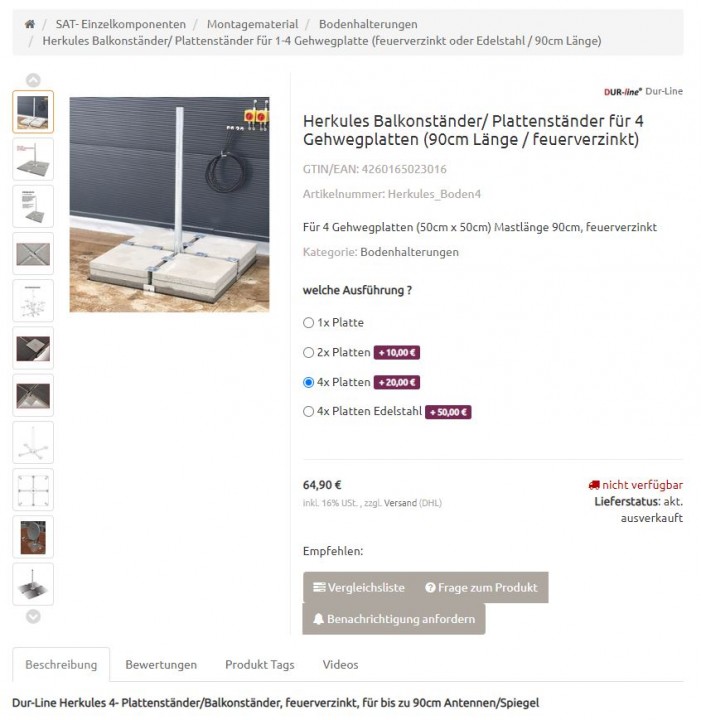

Auf jeden Fall immer der Herkules 4-Plattenständer, aber akt. nicht lieferbar (wenn dann nur noch ganz geringe Rest-Bestände, da müsste ich nachfragen). Dazu immer das erweiternde Schraubenset für dann 8 Gehwegplatten.
Alternativ ist akt. verfügbar der XL-Plattenständer.
Herkules Balkonständer/Plattenständer XL für 8 Gehwegplatte (feuerverzinkt / 1.2 oder 1.8m Länge)
Darunter immer die Gummi-Schutzmatte 105x105cm.
Für den Anschluss von Erdungskabel und Potentialausgleichskabel jeweils eine Erdungslasche.

kasper.jh hat geschrieben:Diverses
Erdungsteile, Überspannungsschutz, Endwiderstände, Dämpfung, Stecker, Kabel folgt nach genauer Klärung mit dem Elektriker.
Dosen verbaut der Elektriker (Modell noch unbekannt).

Aktueller Warenkorb:
.....
1x Schaltschrank60x40PA
1x JultecJPS0502-8M
1x JultecNetzteilJNT19-2000
1x Breitband1
2x BB_LNB_GTSat

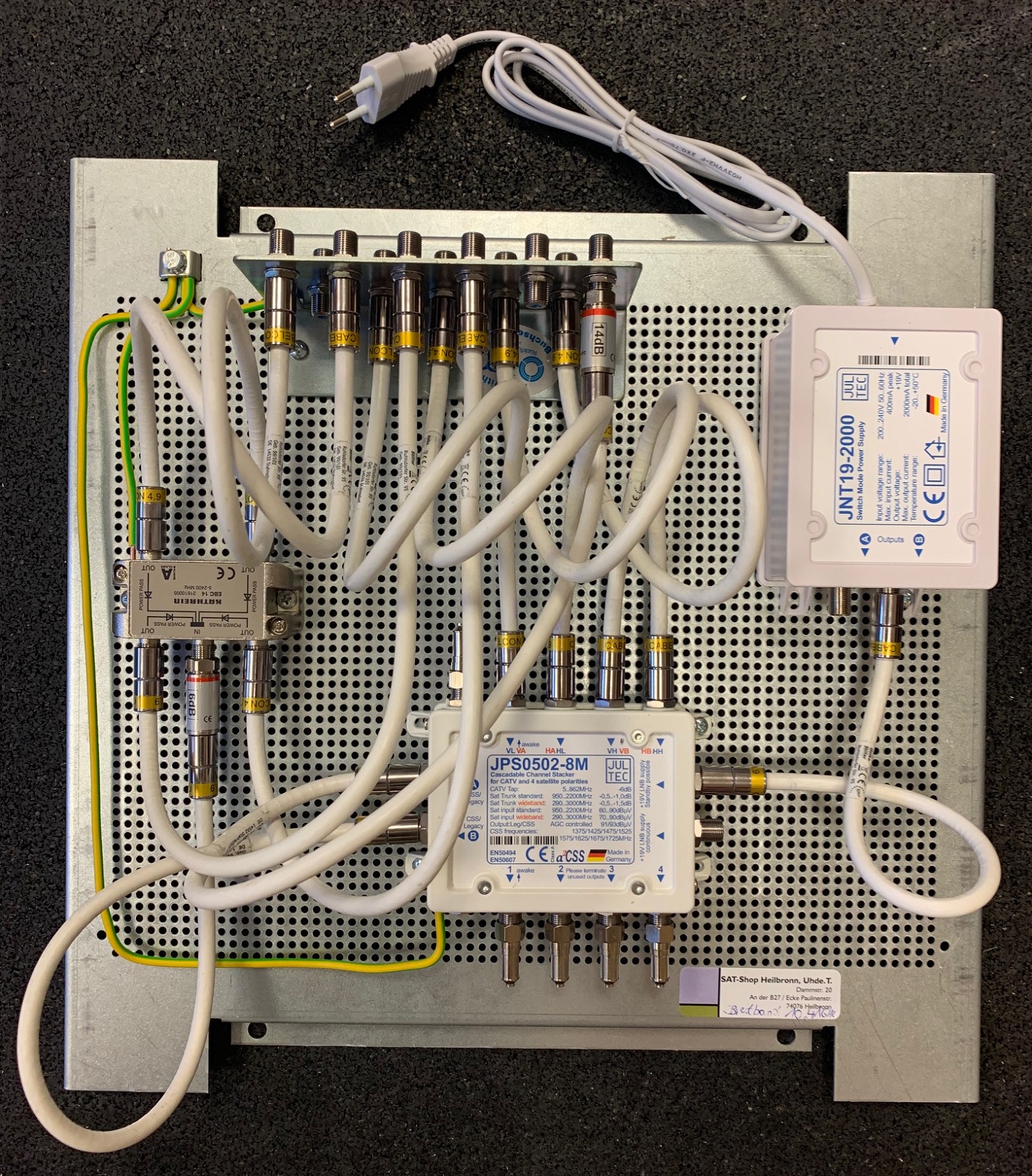

Wenn sie das alles fertig aufgebaut haben möchten fehlen Patchkabel, siehe unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich (oder sicher auch in den oben verlinkten Beiträgen genau erklärt).

Antennendosen kann man nicht einfach so welche nehmen, die müssen GENAU passen und das muss alles auch berechnet werden. Auf jeden Fall gehen da nicht einfach irgendwelche Stichdosen die der Elektriker wohl bei normalen Legacy-Anlagen verwendet, da müssen Enddosen rein (mit Diodenentkopplung).
Und dann müssen die Pegel passen, das wird erklärt im Beitrag hier genau vornedran unter EFH Neubau 2x SAT für VuPlus (+ dort weiter noch mehr verlinkten Beiträge mit genauen Pegelberechnungen).

P.S. da reicht auch eine 40x40cm Lochblechplatte übrigens aus

kasper.jh hat geschrieben:Es sollen Astra + Hotbird empfangen werden

techno-com hat geschrieben:Bei 3 Grad Abstand wäre das bei der Dur-Line 85 diese Multifeedhalterung:

Passt irgendwie nicht zusammen ...

6 Grad natürlich .... passt also vom Material

Hallo nochmal,

vielen Dank schon einmal für die vielen Hinweise.

techno-com hat geschrieben:Unicable-Lösung für alle Anschlüsse oder nur für Wohnzimmer bzw. noch ein weiteres Zimmer ?
Wie ist den der Leitungsplan genau, wie viele Zimmer sind den überhaupt zu versorgen ?
Hier fehlt eine Skizze dafür mit Einzeichnung wo was für ein Gerät verwendet werden soll (Single-/Twin-Receiver oder gar Gerät mit FBC-Frontend und dann dort noch wie viele Tuner versorgt werden sollen damit -- 2, 3, 4 ... oder gar 8 gehen ja mit einem FBC-Frontend).

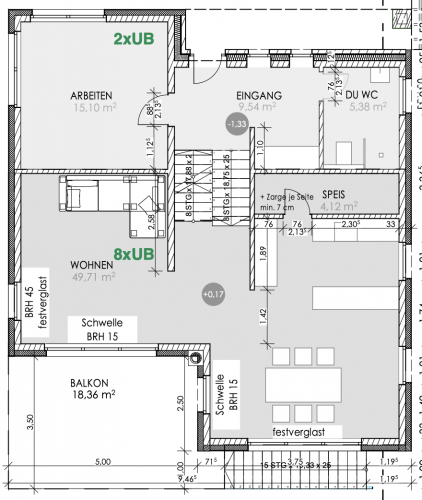

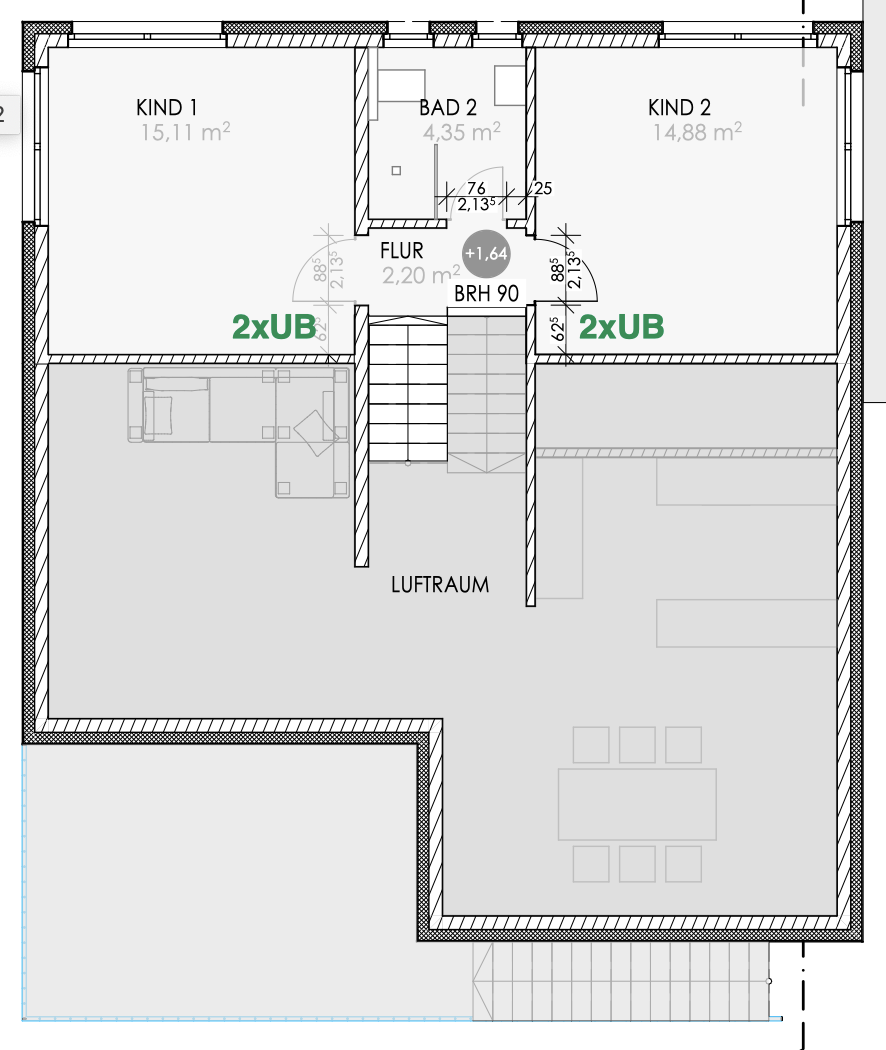

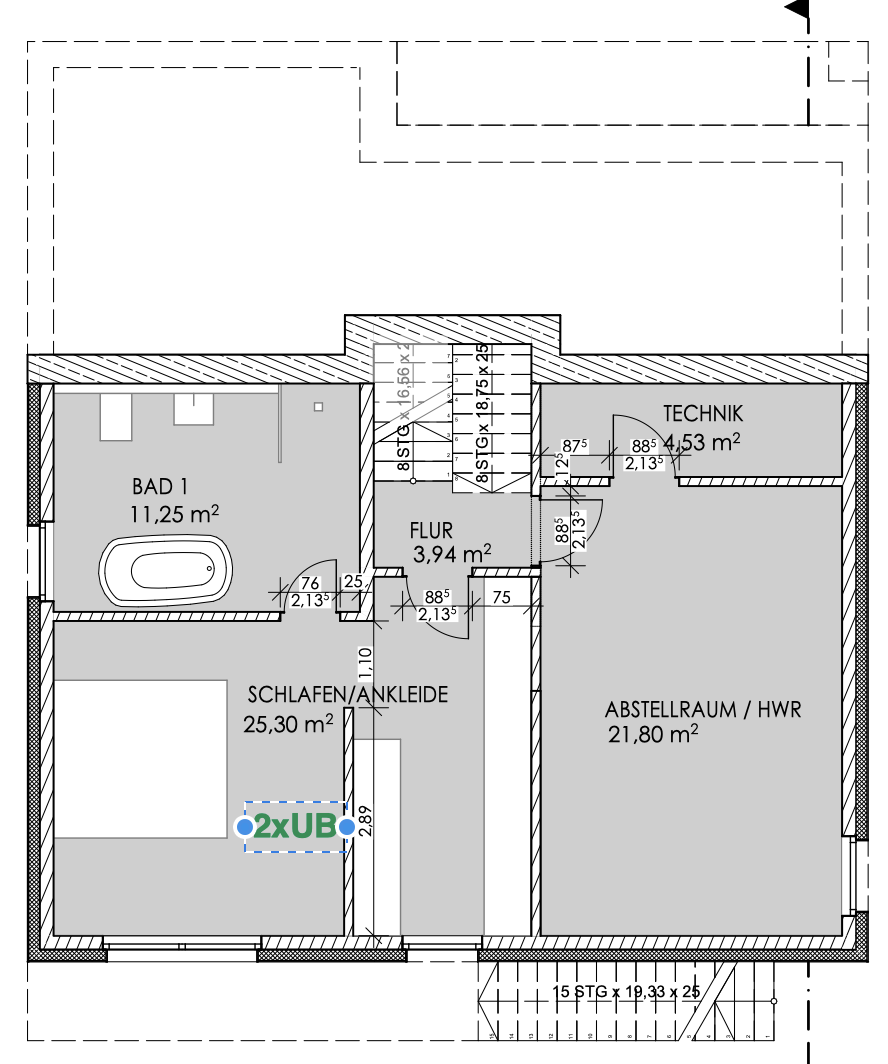

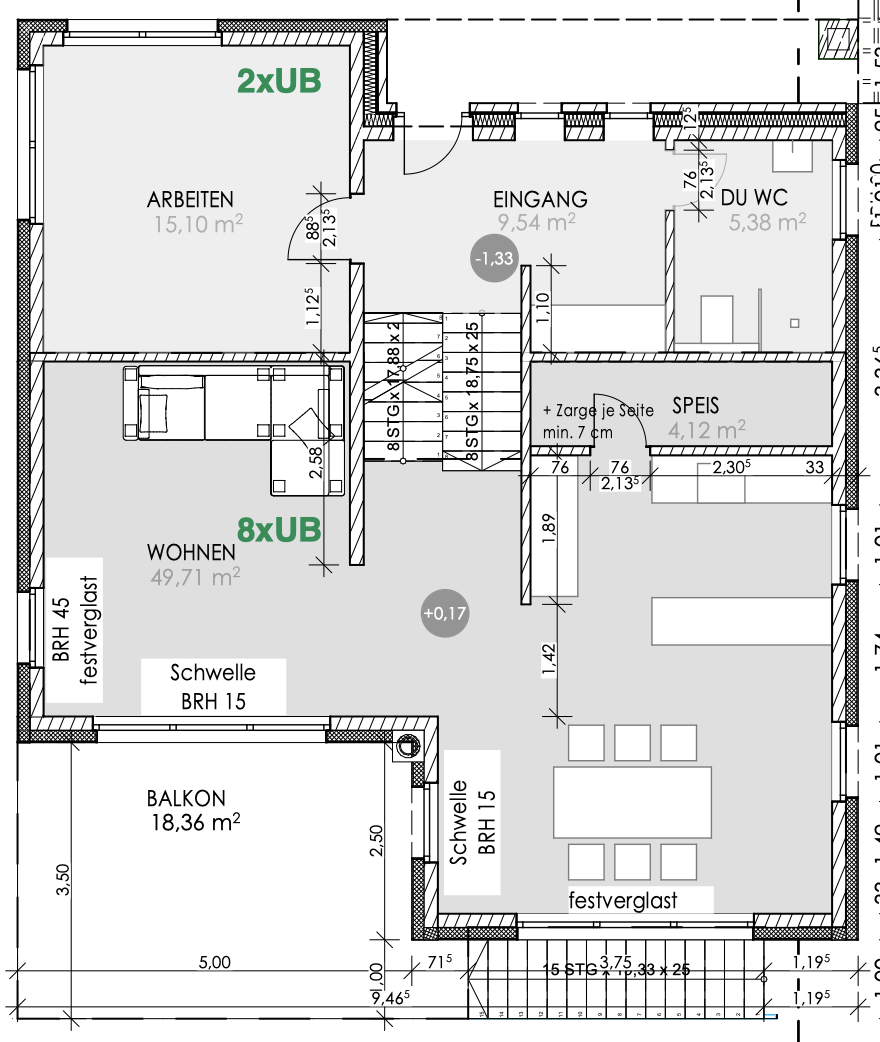

Anbei die Bauzeichnungen mit Eintrag der gewünschten UB in der späteren Maximalnutzung.
Die Dosen werden alle getrennt voneinander in der Technikraum im Souterrain geführt.

techno-com hat geschrieben:Damit sollten alle Geräte unicable-tauglich (EN50494) sein was ja sein MUSS da es eine Breitband-LNB Versorgung wird wo KEINE Legacy-Versorgung dann geht

Kein Legacy ist i.O. da komplette Neuanlage, danke für den Hinweis.

techno-com hat geschrieben:Die gibt es schon lange nicht mehr und da wird auch keine mehr kommen da es Bauteil-Abkündigungen gab und somit nicht mehr alle Komponenten zur Verfügung stehen die für deren Aufbau erforderlich sind. Es ist akt. auch kein direkter Nachforder dafür bekannt. Ersatz:
- VU+ Uno 4k SE
- VU+ Ultimo 4k

Uno 4K SE wäre Single HD Transcoding und Ultimo 4K Dual HD Transcoding?
Tuneranzahl, Smartcards, CI-Slots sind auch in der Uno 4K SE ausreichend vorhanden (Sky / HD+)

techno-com hat geschrieben:Wenn sie das alles fertig aufgebaut haben möchten fehlen Patchkabel, siehe unter Vormontagen- Aufbau im Schaltschrank incl Potenzialausgleich (oder sicher auch in den oben verlinkten Beiträgen genau erklärt).

Hier kann ich die Längen nicht wirklich einschätzen, da müssten Sie sagen was sie brauchen :)

Themen für den Elektriker:
Blitzschutz/Erdung -> 1x4mm² mit ins Leerrohr für die Zuleitungen, 16 mm² Cu am besten außen am Haus zum Erdungsleiter
UV-beständige Koax-Kabel im Außenbereich
Abschlussdosen mit Diodenentkopplung
Pegelberechnung ggf. mit Dämpfungsgliedern im Technikraum

Für die Herkules drängt die Zeit noch nicht, heute ist die Betondecke erst gegossen worden, bis der Dachdecker fertig ist vergehen noch einige Wochen.
Die Höhe des XL wäre vermutlich eher störend als hilfreich bzw. einfach verschenktes Geld.

Hoffe ich habe jetzt erstmal nichts vergessen, Single LNB und Satfinder zum Einstellen der Antenne eingefügt.

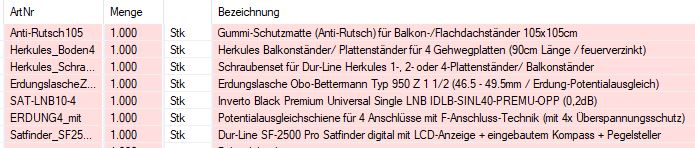

Aktueller Warenkorb:
1x VU+ Ultimo 4K oder VU+ Uno 4K SE
1x Gibertini SE 85 OP anthraizit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
4x SPSCH10 (Überspannungsschutz)
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
2x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

kasper.jh hat geschrieben:Hallo nochmal,

Hallo zurück

kasper.jh hat geschrieben:vielen Dank schon einmal für die vielen Hinweise.

kasper.jh hat geschrieben:Anbei die Bauzeichnungen mit Eintrag der gewünschten UB in der späteren Maximalnutzung.
Die Dosen werden alle getrennt voneinander in der Technikraum im Souterrain geführt.

Ich sehe dann 5 Antennendosen, aber der Multischalter hat nur 2 Ausgänge .... einer der Ausgänge muss also mit einem 4-fach Verteiler (Kathrein EBC114) aufgesplittet werden um damit dann die 4 Räume mit je 2 gewünschten UBs zu versorgen. Genau das was ich oben schon verlinkt hatte also, siehe noch einmal unter Anlagenplanung Neubau EFH . Das Material dafür fehlt.

kasper.jh hat geschrieben:Für die Herkules drängt die Zeit noch nicht, heute ist die Betondecke erst gegossen worden, bis der Dachdecker fertig ist vergehen noch einige Wochen.
Die Höhe des XL wäre vermutlich eher störend als hilfreich bzw. einfach verschenktes Geld.

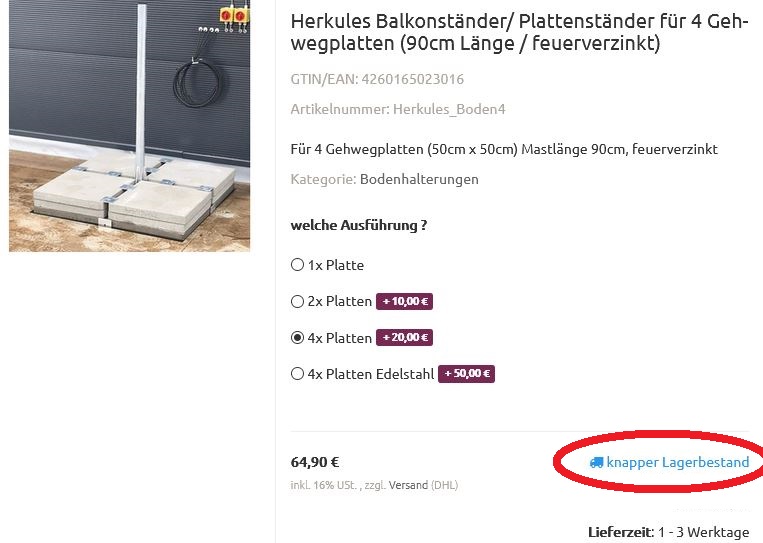

Ich habe angerufen bei Dura-Sat, sind noch 20 Stück aktuell vorhanden die im Drop-Shipping (direkt von dort aus per DPD-Versand dann) versendet werden können, sofort ! Ich kann nicht sagen wie lange die da sind ....

kasper.jh hat geschrieben:Hoffe ich habe jetzt erstmal nichts vergessen, Single LNB und Satfinder zum Einstellen der Antenne eingefügt.

Aktueller Warenkorb:
1x VU+ Ultimo 4K oder VU+ Uno 4K SE
1x Gibertini SE 85 OP anthraizit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
4x SPSCH10 (Überspannungsschutz)
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
2x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

kasper.jh hat geschrieben:Hier kann ich die Längen nicht wirklich einschätzen, da müssten Sie sagen was sie brauchen

Fehlt:
1. Mast-naher Potentialausgleich (wie oben erklärt) .. 4-fach Potentialausgleichsschiene + 4x Überspannungsschutz - die sie aber schon drin haben im Warenkorb - dann dort direkt (nicht mehr notwendig dann am Multischalter-Aufbau im Technik-Raum)
2. Kathrein EBC114 4-fach Verteiler (wie im oben verlinkten Beitrag erklärt/gezeigt)
3. Patchkabel ... das wären in ihrem Fall 6x 30cm (4x von den LNBs + 1x für Netzteil + 1x zum 4-fach Verteiler) + 5x 40cm (1x vom JPS direkt auf den Erdungsblock für Wohnzimmer und 5x vom 4-fach Verteiler auf den Erdungsblock)
4. UV-beständige Koaxkabel (z.B. Hirschmann Koka790B) von den 2 LNBs bis zum Mast-nahen Potentialausgleich

Hinweis: bitte warten sie mal mit jeder Antwort .. haben den User @Dipol per Email gebeten sich die Sache mit dem Mast-nahen-Potentialausgleich mal anzuschauen (was hier steht und in Bildern gezeigt ist), er wird sich sicher zeitnah melden und dazu noch etwas genaueres schreiben !

techno-com hat geschrieben:Hinweis: bitte warten sie mal mit jeder Antwort .. haben den User @Dipol per Email gebeten sich die Sache mit dem Mast-nahen-Potentialausgleich mal anzuschauen (was hier steht und in Bildern gezeigt ist), er wird sich sicher zeitnah melden und dazu noch etwas genaueres schreiben !

Nachdem ich mich irrtümlich schon zu lange einem anderen Thema zugewendet hatte und um Irrtümer auszuschließen bitte klare Angaben zu:

[*]Trasse der Koaxleitungen?
[*]Trassen von Erdungs- und PA-Leitern?
[*]PV-Anlage vorgesehen und wenn ja Trasse der DC-Leitungen?

Dipol hat geschrieben:Nachdem ich mich irrtümlich schon zu lange einem anderen Thema zugewendet hatte und um Irrtümer auszuschließen bitte klare Angaben zu:

Fasse ich kurz zusammen ... das steht dazu nur hier, da ist noch gar nichts klar, ich weiß auch nicht ob der Elektriker überhaupt nur etwas Ahnung von der Sache hat bzw. sogar eine Qualifizierung dafür.

kasper.jh hat geschrieben:Blitzschutz / Potentialausgleich
Der Elektriker stellt bauseitig 4 Zuleitungen vom Dach in den Technikraum im Souterrain.
Auf Blitzschutz und Potentialausgleich werde ich ihn bei der nächsten Baubesprechung nochmal ansprechen, bzw. hinweisen.

Potentialausgleich nahe des Spiegels
Durch das Flachdach ist kein Dachboden für einen Potentialausgleich direkt im inneren des Gebäudes vorhanden.
Ist eine Potentialausgleich auf dem Dach (wassergeschützt) sinnvoll, oder dann erst im Technikraum?

kasper.jh hat geschrieben:Themen für den Elektriker:
Blitzschutz/Erdung -> 1x4mm² mit ins Leerrohr für die Zuleitungen, 16 mm² Cu am besten außen am Haus zum Erdungsleiter
UV-beständige Koax-Kabel im Außenbereich

Zuleitungen für Koax sind nur geplant, sonst gar nichts dort .....
Parallel zu den Koaxkabeln muss das PA-Kabel verlegt werden ..... Mast-naher PA direkt nach dem ersten Eintritt ins Gebäude ODER (bitte @Dipol was dazu sagen) direkt vor dem Eintritt ins Haus über eine wasserdichte Umhüllung wie auf den Bildern gezeigt). Es reicht NICHT das PA-Kabel quer durchs Haus zu führen, noch weniger sinnvoll ist es dieses als "Blitzfänger" quer übers Dach zu führen und dann erst runter, und dann erst und ausschließlich unten an der HES direkt anzuschließen (i.d.R. das PA-Kabel muss vom geerdeten Antennenmast abgenommen werden).
Erdungskabel (wenn keine extra Blitzschutzanlage vorhanden wo man den Antennenmast + PV-Anlage die ggf. vorhanden ist ... etc. etc.) wird außen am Haus runter verlegt und am besten außen am Ring-/Fundamenterder angeschlossen (sonst muss man unten wieder ins Haus rein an die HES ..). Wenn dabei ein Bauteil gequert wird (Regenrinne, Regenfallrohr etc.) das im nicht-Blitz-geschützten Bereich befindlich ist und wo man dazu keinen "Mindestabstand" - Länge vom Erdungskabel * 0.07 - einhalten kann dann muss dieses mit in den Blitzschutz aufgenommen werden (Rinnenklemme etc. - siehe auch unter Potenzialausgleich & Blitzschutz SatAnlage | Verbindung externer Erder mit PAS , ein Beitrag der gerade parallel läuft).


P.S. auf Bitte das hier zu lesen warst du zuerst in dem von mir anfänglich falsch verlinkten Beitrag unter Kaufberatung Sat- Anlage Einfamilienhaus sehe ich gerade ... das dort am Ende aktuell auch mal noch dazu lesen !

@Dipol

Ich schreibe deine Antwort die per Email jetzt kam mal hier rein, den relevanten Teil davon:

Dipol per Email hat geschrieben:Gegen einen PA außen unmittelbar vor der Kabeleinführung gibt es keine Einwände, falls die Leitungen unter dem WDVS auf der Fassade geführt werden gegen einen "PA" auf Dachebene aber schon.

Bitte hier neues beachten !!! Wurde auch im Blitzschutz-Thread schon geändert entsprechend => SAT Anlage für zu sanierendes EFH, Warenkorb bitte prüfen (das betrifft die Führung vom Erdungskabel)

Hello again,

so langsam wird es ja mit mir :)

techno-com hat geschrieben:Ich habe angerufen bei Dura-Sat, sind noch 20 Stück aktuell vorhanden die im Drop-Shipping (direkt von dort aus per DPD-Versand dann) versendet werden können, sofort ! Ich kann nicht sagen wie lange die da sind ....

Dann würde ich mir da schonmal einen sichern, das restliche Mastmaterial sollte ja kein Problem sein oder?

Thema Blitzschutz / Potentialausgleich
PV-Anlage ist nicht geplant
aktuelle Planung wäre PA mit ins Leerrohr der 4 Koax-Kabel in den Technikraum innerhalb des Gebäudes

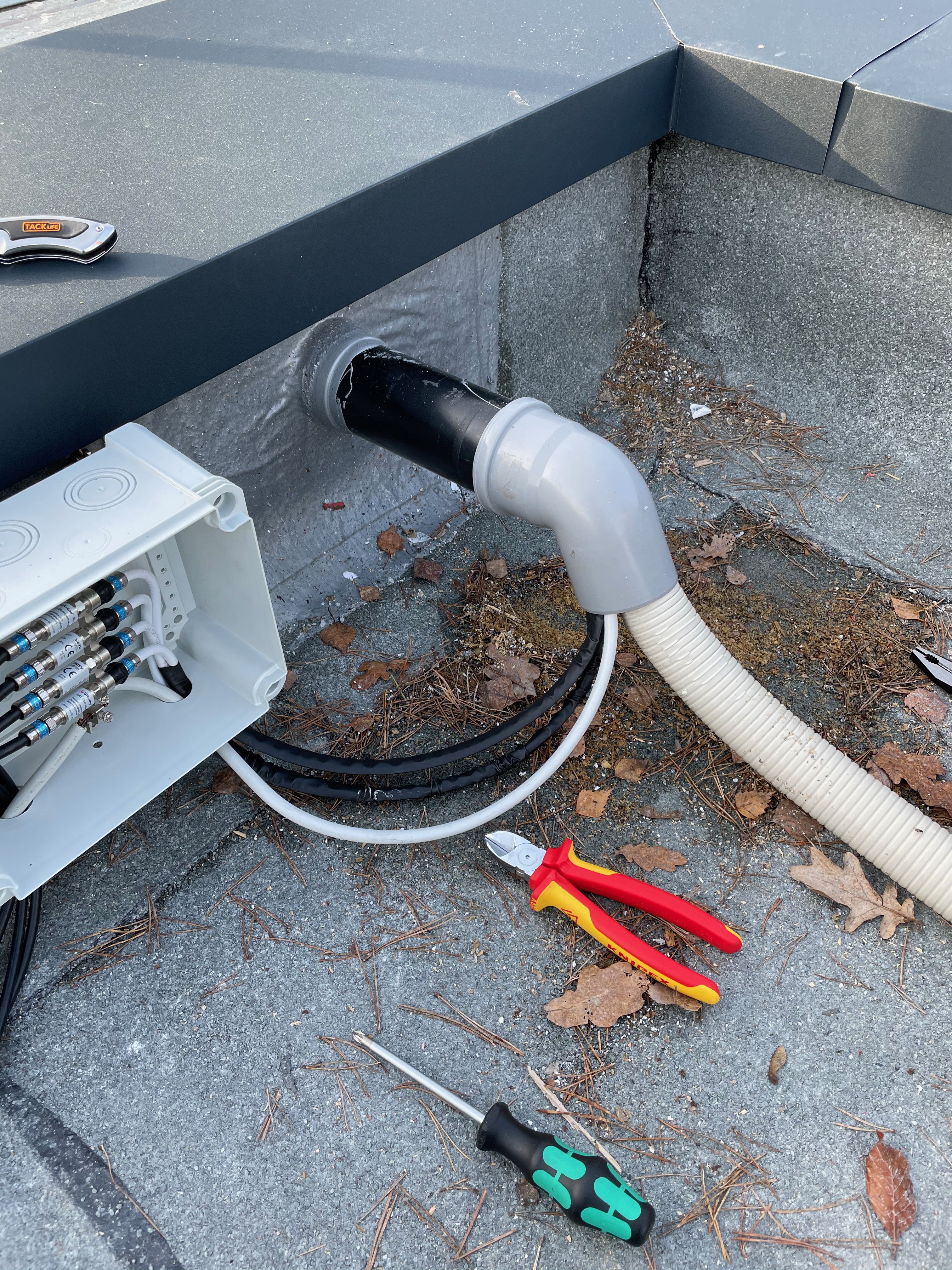

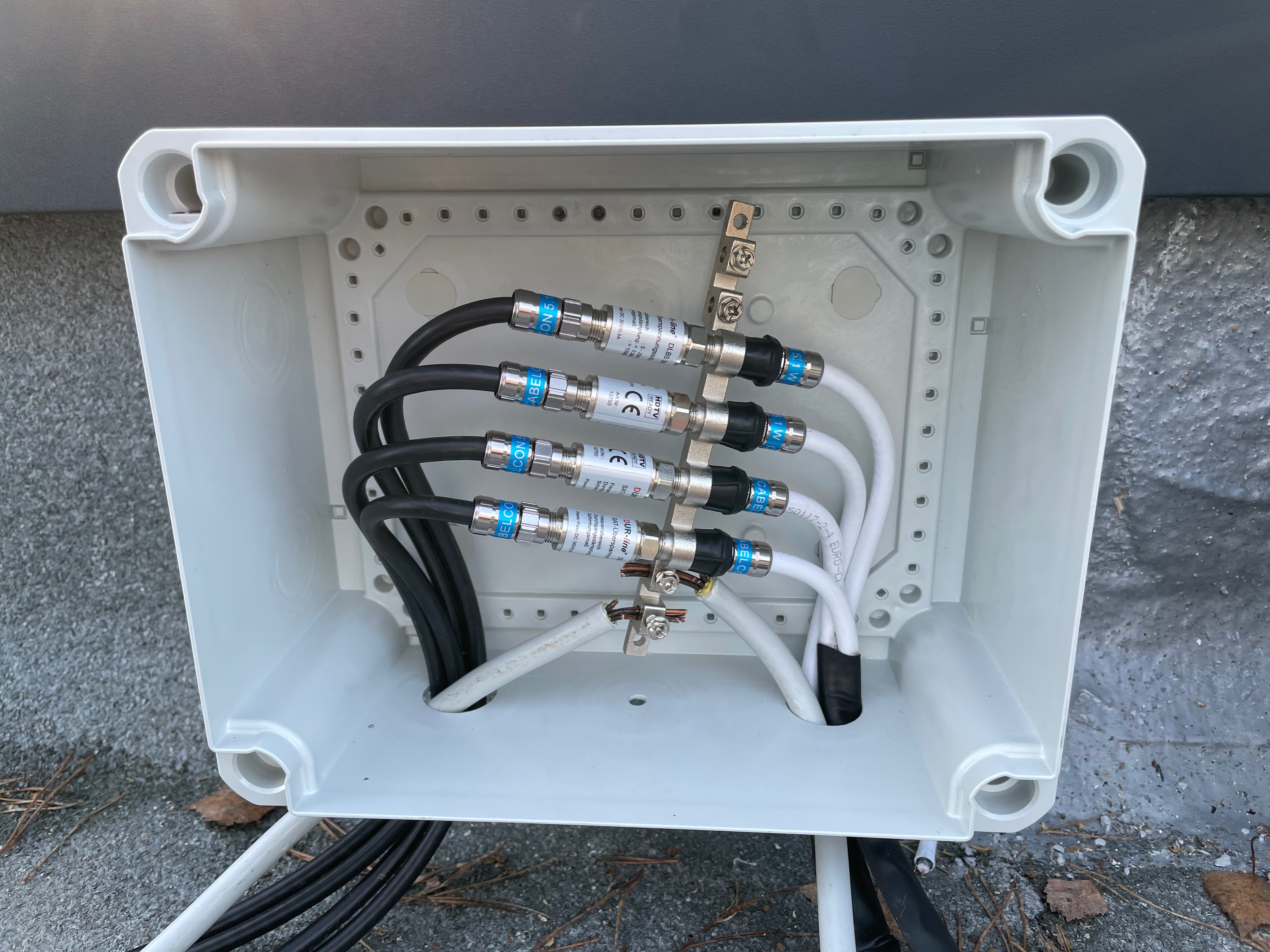

Mast-naher PA in wetterfester "Verpackung" auf dem Dach
Erdung zusätzlich dazu außen am Gebäude (geht das mit WDVS auf KSS?) an die Ringerdung oder HES
PA dann nicht an den Mast direkt sondern von der Mast-nahen PA-Schiene zum Schaltschrank, oder?

Soweit das Thema richtig verstanden? Würde das dann jetzt zeitnah mit dem Elektriker nochmal thematisieren (der es ja auch wissen "sollte")

Änderungen:
Verteiler eingefügt, Patchkabel eingefügt, PA-Schiene für Mastnahen PA eingefügt

ToDo:
UV-beständige Koax-Kabel vom Elektriker
Potentialausgleich/Blitzschutz mit Elektriker
Abschlussdosen mit Diodenentkopplung vom Elektriker
Pegelberechnung mit ggf. Dämpfungsgliedern im Technikraum

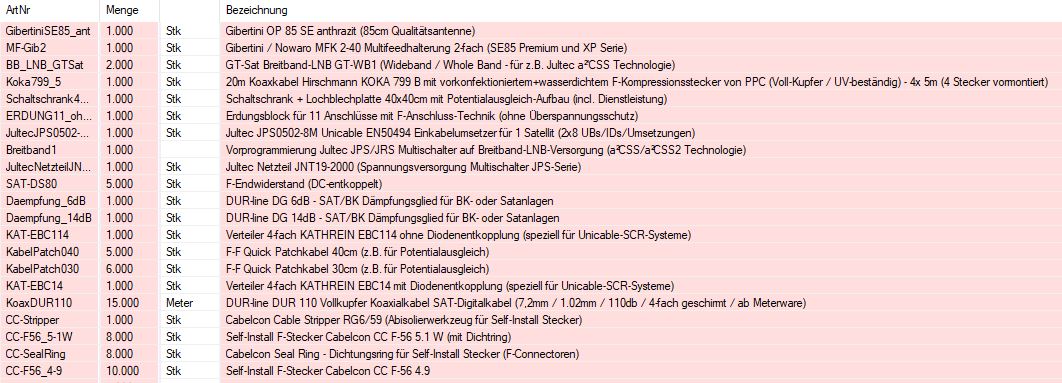

Aktueller Warenkorb:
1x VU+ Ultimo 4K oder VU+ Uno 4K SE
1x Gibertini SE 85 OP anthraizit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC114
1x ERDUNG4_mit
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
2x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

kasper.jh hat geschrieben:Hello again,

Hallo zurück ... gerade von der Arbeit zurück, arbeite gerade von zu Hause noch .....

kasper.jh hat geschrieben:so langsam wird es ja mit mir

kasper.jh hat geschrieben:Dann würde ich mir da schonmal einen sichern, das restliche Mastmaterial sollte ja kein Problem sein oder?

Morgen letzter Versand-Tag vor Kurzurlaub (Donnerstag ab 14/15 Uhr bis incl. Samstag). Bestellungen können morgen noch in den Versand gebracht werden, vor allem was Drop-Shipping direkt vom GH ist.

kasper.jh hat geschrieben:Soweit das Thema richtig verstanden? Würde das dann jetzt zeitnah mit dem Elektriker nochmal thematisieren (der es ja auch wissen "sollte")

Die Hoffung stirbt zuletzt das jemand wirklich dieses Thema beherrscht was er arbeitet an Blitzschutz-Systemen (und ich wiederhole noch enimal das man für solche Arbeiten eine Qualifizierung vorweisen muss und in gewissen Rollen eingetragen sein muss die das bestätigen ... auf der VDE Seite gibt es eine Übersicht wer diese Qualifikationen aufweist).

kasper.jh hat geschrieben:ToDo:
....
Abschlussdosen mit Diodenentkopplung vom Elektriker

Dämpfungsglieder werden da ggf. benötigt, oder eben passende und GENAU passende Antennendosen (mit mehr Auskoppeldämpfung dann für die Pegelanpassung. Sind dann aber keine reinen Enddosen, sondern Durchgangsdosen die man mit einem BK-Endwiderstand DC-entkoppelt am Ausgang der Dose aber zu einer Enddose umfunktionieren kann).
Dazu, Pegelberechnungen / Dämpfungsglieder /Antennendosen) hatte ich ja oben schon verlinkt zu Erklärungen ....

kasper.jh hat geschrieben:Aktueller Warenkorb:
1x VU+ Ultimo 4K oder VU+ Uno 4K SE
1x Gibertini SE 85 OP anthraizit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC114
1x ERDUNG4_mit
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
2x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

techno-com hat geschrieben:Hallo zurück ... gerade von der Arbeit zurück, arbeite gerade von zu Hause noch .....

Hallöchen, kenne ich gut, sind bei uns auch auch lange Tage aktuell.

techno-com hat geschrieben:Morgen letzter Versand-Tag vor Kurzurlaub (Donnerstag ab 14/15 Uhr bis incl. Samstag). Bestellungen können morgen noch in den Versand gebracht werden, vor allem was Drop-Shipping direkt vom GH ist.

Wollte gerade bestellen ist im Shop aber leider "nicht verfügbar".

techno-com hat geschrieben:Dämpfungsglieder werden da ggf. benötigt, oder eben passende und GENAU passende Antennendosen (mit mehr Auskoppeldämpfung dann für die Pegelanpassung. Sind dann aber keine reinen Enddosen, sondern Durchgangsdosen die man mit einem BK-Endwiderstand DC-entkoppelt am Ausgang der Dose aber zu einer Enddose umfunktionieren kann).
Dazu, Pegelberechnungen / Dämpfungsglieder /Antennendosen) hatte ich ja oben schon verlinkt zu Erklärungen ....

Schaue ich mir die Tage noch einmal gründlich an, aber dafür ist noch etwas Zeit aktuell :)

ToDo:
UV-beständige Koax-Kabel vom Elektriker
Potentialausgleich/Blitzschutz mit Elektriker
Abschlussdosen mit Diodenentkopplung vom Elektriker
Pegelberechnung mit ggf. Dämpfungsgliedern im Technikraum

Aktueller Warenkorb:
1x VU+ Ultimo 4K oder VU+ Uno 4K SE
1x Gibertini SE 85 OP anthraizit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC114
1x ERDUNG4_mit
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
2x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

kasper.jh hat geschrieben:Wollte gerade bestellen ist im Shop aber leider "nicht verfügbar".

Was den ???
Wenn sie den Plattenständer meinen, dazu hatte
Ich oben alles erklärt .....
Restbestände sind da noch da und können versendet werden. Bestellen kann man den auch, allerdings mit Hinweis das eine Lieferzeit besteht (was akt noch nicht ganz stimmt sogar- wie erklärt ...).

techno-com hat geschrieben:Was den ???
Wenn sie den Plattenständer meinen, dazu hatte
Ich oben alles erklärt .....
Restbestände sind da noch da und können versendet werden. Bestellen kann man den auch, allerdings mit Hinweis das eine Lieferzeit besteht (was akt noch nicht ganz stimmt sogar- wie erklärt ...).

Was mache ich falsch?

Gehen sie mal auf den Artikel und drücken dann "F5" am PC ("aktualisieren"). Da ist sicher bei ihnen noch der Stand von vor ein paar Tagen im PC-Puffer.

Nun hat es geklappt, der Halter und die entsprechenden Montage-Teile sind bestellt.
Die restlichen Teile bestelle ich dann nach Klärung mit dem Elektriker.

Danke nochmal für die schnellen Antworten!

Zur Übersicht einmal der aktuelle Stand:

ToDo:
UV-beständige Koax-Kabel vom Elektriker
Potentialausgleich/Blitzschutz mit Elektriker
Abschlussdosen mit Diodenentkopplung vom Elektriker
Pegelberechnung mit ggf. Dämpfungsgliedern im Technikraum oder passenden Dosen

Aktueller Warenkorb:
1x VU+ Ultimo 4K oder VU+ Uno 4K SE
1x Gibertini SE 85 OP anthraizit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC114
1x ERDUNG4_mit
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)

Bereits bestellt:
1x ERDUNG4_mit
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
1x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

kasper.jh hat geschrieben:Danke nochmal für die schnellen Antworten!

kasper.jh hat geschrieben:Nun hat es geklappt, der Halter und die entsprechenden Montage-Teile sind bestellt.
Die restlichen Teile bestelle ich dann nach Klärung mit dem Elektriker.

kasper.jh hat geschrieben:Bereits bestellt:
1x ERDUNG4_mit
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
1x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

Danke dafür

Für die Vollständigkeit vom Beitrag hier noch ein Screenshot davon:
Ist alles bereits im Versand, die Trackingnummern vom Versand gehen ihnen zu bzw. sind sogar schon raus.

kasper.jh hat geschrieben:ToDo:
UV-beständige Koax-Kabel vom Elektriker
Potentialausgleich/Blitzschutz mit Elektriker
Abschlussdosen mit Diodenentkopplung vom Elektriker
Pegelberechnung mit ggf. Dämpfungsgliedern im Technikraum oder passenden Dosen

Habe nun tatsächlich mal den Elektriker in die Finger bekommen (Urlaubszeit sei Dank)
PA legt er mit in das Leerrohr für die 4 Zuleitungen zum Dach, Leitungen außerhalb des Gebäude entweder in UV-beständigen Leerrohr oder UV-beständigen Kabel
Dosen und Pegel machen wir nachdem der Putz drauf ist ...

Blitzschutz macht er gar nicht, habe dort mit dem Bauleiter kurz zu gesprochen, Idee ist aktuell außen am Maus vom Mast entlang des Fallrohres direkt mit einem Erdungsstab außerhalb des Hauses den Blitzschutz umzusetzen, PA dann nur bis zum mastnahen PA-Kasten.

Spricht etwas gegen diese Umsetzung für den Blitzschutz?

Zur Übersicht einmal der aktuelle Stand:

ToDo:
Abschlussdosen mit Diodenentkopplung vom Elektriker
Pegelberechnung mit ggf. Dämpfungsgliedern im Technikraum oder passenden Dosen

Aktueller Warenkorb:
1x VU+ Ultimo 4K oder VU+ Uno 4K SE
1x Gibertini SE 85 OP anthraizit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC114
1x ERDUNG4_mit
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)

Bereits bestellt:
1x ERDUNG4_mit
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
1x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

kasper.jh hat geschrieben:PA legt er mit in das Leerrohr für die 4 Zuleitungen zum Dach, ....

kasper.jh hat geschrieben:Blitzschutz macht er gar nicht, habe dort mit dem Bauleiter kurz zu gesprochen, Idee ist aktuell außen am Maus vom Mast entlang des Fallrohres direkt mit einem Erdungsstab außerhalb des Hauses den Blitzschutz umzusetzen, PA dann nur bis zum mastnahen PA-Kasten.

Spricht etwas gegen diese Umsetzung für den Blitzschutz?

Da spricht vieles dageben, das ist unvollständig ... das darf nicht einfach so gemacht werden wie es einfach wäre, das muss genau gemacht werden.
Dazu hatte ich oben aber auch schon was geschrieben und @Dipol hatte auch was dazu geschrieben.
Ausführung wie es gemacht werden muss, siehe unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich

Auch hatte ich oben schon eine Änderung mit einfliesen lassen:

techno-com hat geschrieben:@Dipol

Ich schreibe deine Antwort die per Email jetzt kam mal hier rein, den relevanten Teil davon:

Dipol per Email hat geschrieben:Gegen einen PA außen unmittelbar vor der Kabeleinführung gibt es keine Einwände, falls die Leitungen unter dem WDVS auf der Fassade geführt werden gegen einen "PA" auf Dachebene aber schon.

Bitte hier neues beachten !!! Wurde auch im Blitzschutz-Thread schon geändert entsprechend => SAT Anlage für zu sanierendes EFH, Warenkorb bitte prüfen (das betrifft die Führung vom Erdungskabel)

Kurz gesagt ("genau" muss das die qualifizierte Blitzschutz-Fachkraft vor Ort bestimmen wie es gemacht werden kann dort):
1. Erdungskabel DARF parallel zu den anderen Kabeln verlegt werden
2. PA muss dann am geerdeten Antennenmast abgenommen werden ... von dort auf den Mast-nahen PA und dann noch weiter auf den PA rund um den Multischalter

kasper.jh hat geschrieben:Leitungen außerhalb des Gebäude entweder in UV-beständigen Leerrohr oder UV-beständigen Kabel

Nur UV-beständige Kabel bringen da was, bei Führung über UV-beständiges Leerrohr (UV-beständiges Wellrohr ist auch sehr teuer ...) ist immer ein Teil vom Kabel der Sonne eingesetzt. Das kann man nicht so verlegen um das Koax das wirklich 100% geschützt ist.

kasper.jh hat geschrieben:Dosen und Pegel machen wir nachdem der Putz drauf ist ...

Wenn das erst später gemacht werden soll werden Änderungen/zusätzliche Arbeiten am Voraufbau auf dem Lochblech notwendig (einbringen von Dämpfungsgliedern dort). Von daher sollte das ALLES gleich gemacht sein.

Hallo zusammen,

sorry das ich so lange nichts von mir hören lassen habe, die letzten Wochen waren etwas stressig auf der Baustelle.

Ich habe die Daten vom Elektriker zu verwendeten Dosen und Kabel erhalten.
Leider lässt er sich nicht überzeugen andere Dosen zu verbauen als die "Kreiling SD3 (3dB Dämpfung)".
Ich werde hier vermutlich selber gegen die entsprechenden Jultec Dosen nach Übergabe der Anlage tauschen.
Kabel ab PA nahe dem Mast ist das Koka 99 HD Plus verlegt worden, Datenblatt anbei.

Pegelberechnung ab Multischalter:
Multischalter Ausgang 93dB - KATHREIN EBC114 11.5dB = 81.5dB ab Verteiler
Kabeldämpfung vereinfacht mit 3dB auf 10m Länge
Schlafzimmer -> ca. 15m Kabel -> 4.5dB -> 77dB
Büro -> ca. 15m Kabel -> 4.5dB -> 77dB
Wohnzimmer -> ca. 15m Kabel -> 4.5dB -> 77dB
Kind 1 -> ca. 20m Kabel -> 6dB -> 75.5dB
Kind 2 -> ca. 15m Kabel -> 4.5dB -> 77dB

Die Dosen vom Elektriker mit 3dB sind also zu schwach gedämpft, gerade in den niedrigen Frequenzen.
Reicht hier die JAD307TRS mit 7dB oder doch lieber die JAD314TRS mit 14dB und Endwiderstand?

Zur Übersicht einmal der aktuelle Stand:

ToDo:
Kabellänge vom PA nahe Mast zu den LNB festlegen -> UV-Beständiges Kabel & Stecker hinzufügen
Auswahl fertigstellen, Bestellung auslösen

Aktueller Warenkorb:
1x VU+ Ultimo 4K oder VU+ Uno 4K SE
1x Gibertini SE 85 OP anthrazit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC114
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)
5x JAD314TRS / JAD307TRS
5x SAT-DS80-2 (für JAD314TRS)

Bereits bestellt:
1x ERDUNG4_mit
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
1x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

kasper.jh hat geschrieben: 20. September 2020 23:26Hallo zusammen,

Hallo zurück

kasper.jh hat geschrieben: 20. September 2020 23:26sorry das ich so lange nichts von mir hören lassen habe, die letzten Wochen waren etwas stressig auf der Baustelle.

Geht nix verloren an solchen Beiträgen

kasper.jh hat geschrieben: 20. September 2020 23:26Leider lässt er sich nicht überzeugen andere Dosen zu verbauen als die "Kreiling SD3 (3dB Dämpfung)".
Ich werde hier vermutlich selber gegen die entsprechenden Jultec Dosen nach Übergabe der Anlage tauschen.

Das arbeiten wir mal um ... dann gehen auch diese Dosen Aber ich verstehe nicht warum er gerade bei der "normalen" Notwendigkeit dieser Dosen (die wären diodenentkoppelt + wären verfügbar in passenden Auskoppeldämpfungen) nicht verbaut wenn sie doch wirklich besser wären und tlw. man diese sogar unbedingt benötigen würde (bei einer Reihenverkabelung in Verbindung mit einem Einkabelsystem sind sie nicht zu umgehen).
Auch verstehe ich nicht wo er die noch her hat, egal wo ich schaue steht dort "ausgelaufen, nicht mehr verfügbar" (bzw. mind. bei einem Lieferanten/Anbieter "Artikel ausgelaufen, kommt nicht mehr" was darauf zu deuten lässt das diese nicht einmal mehr zu bestellen wären).
Und auch die 3db Auskoppeldämpfung die angegeben sind sehe ich als falsch an .. wobei auf der Kreiling Webseite gar keine Daten zu genannt werden
Aber egal, das bekommen wir hin und dazu folgt dann im weiteren Ablauf alles ....

kasper.jh hat geschrieben: 20. September 2020 23:26Pegelberechnung ab Multischalter:
Multischalter Ausgang 93dB - KATHREIN EBC114 11.5dB = 81.5dB ab Verteiler
Kabeldämpfung vereinfacht mit 3dB auf 10m Länge
Schlafzimmer -> ca. 15m Kabel -> 4.5dB -> 77dB
Büro -> ca. 15m Kabel -> 4.5dB -> 77dB
Wohnzimmer -> ca. 15m Kabel -> 4.5dB -> 77dB
Kind 1 -> ca. 20m Kabel -> 6dB -> 75.5dB
Kind 2 -> ca. 15m Kabel -> 4.5dB -> 77dB

Die Dosen vom Elektriker mit 3dB sind also zu schwach gedämpft, gerade in den niedrigen Frequenzen.
Reicht hier die JAD307TRS mit 7dB oder doch lieber die JAD314TRS mit 14dB und Endwiderstand?

Fehler:
1. die 3db Auskoppeldämpfung bei den Kreling Dosen .. ich sehe die fast oder gar genau identisch zu diesen Dosen (Dur-Line DSA 62600 3-Loch Stichdose). Und wie eigentlich alle Stichdosen sind das dann 1-2db Auskoppeldämpfung (je nach Frequenz. Je höher die Unicable-Trägerfrequenz, desto höher die Auskoppeldämpfung. Und da arbeiten wir nicht in sehr sehr hohen Frequenzbereichen das man da eher grundsätzlich mal 1db in eine Rechnung einfliesen lassen sollte
2. haben sie bei der Wohnzimmer-Antennendose den Verteiler mit in die Dämpfung einberechnet, der ist aber direkt vom JPS0502-8 aus angeschlossen und geht NICHT über den 4-fach Verteiler. Wären dort dann also:
93dbµV Ausgang JPS-Schalter
- 4.5db Kabeldämpfung
- 1.0db Auskoppeldämpfung Antennendose Kreiling
---------------
88,5dbµV und damit viel zu viel .... folgend mehr !

kasper.jh hat geschrieben: 20. September 2020 23:26Aktueller Warenkorb:
1x VU+ Ultimo 4K oder VU+ Uno 4K SE
1x Gibertini SE 85 OP anthrazit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC114
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)
5x JAD314TRS / JAD307TRS
5x SAT-DS80-2 (für JAD314TRS)

Das passt soweit dann alles, außer dem von mir gestrichenen ....
Aus dem Kathrein EBC114 (ohne Dioden) machen wir einen Kathrein EBC14 (mit Dioden) und erhalten somit die notwendige Diodenentkopplung zwischen den Dosen (da wir ja dann hier jetzt Stichdosen haben die keine eigene Diodenentkopplung haben).
Um die Pegel (und noch für weitere Sachen dann zuständig) hinter den Antennendosen runter zu bekommen arbeiten wir mit Pegelanpassungen über Dämpfungsglieder !
Vor den Kathrein EBC14 4-fach Verteiler setzen wir einen DUR-line DG 6dB - SAT/BK Dämpfungsglied für BK- oder Satanlagen (also 6db Dämpfung extra rein) und in den Ausgang der ins Wohnzimmer geht setzen wir einen DUR-line DG 14dB - SAT/BK Dämpfungsglied für BK- oder Satanlagen (also 14db extra Dämpfung rein).
Das sollte dann mit allem auch passen wenn die Kreiling-Dosen gegen jeden Wunsch nicht ersetzt werden vom Elektriker.
tag/Daempfungsglied

Antennendosen dann also ganz raus ....

Und wenn sie den VU+ Receiver plug&play geliefert haben möchten, incl. Vorprogrammierung auch der 8 Unicable-IDs passend zum Jultec-Schalter, dann jal das anschauen:
Vorprogrammierung VU+ Receiver mit neuester Software + aktueller Senderliste

Und hier gleich noch ein Bild von diesem Aufbau, alles fertig eigentlich schon (sogar den Schalter habe ich schon auf a²CSS-Technologie Breitband-LNB-Versorgung 10.41 GHz programmiert).

Aus einem Bild kann man ggf. immer mehr ersehen und Teile auch schon abzählen ....

Hello again,

techno-com hat geschrieben: 21. September 2020 11:36 Das arbeiten wir mal um ... dann gehen auch diese Dosen Aber ich verstehe nicht warum er gerade bei der "normalen" Notwendigkeit dieser Dosen (die wären diodenentkoppelt + wären verfügbar in passenden Auskoppeldämpfungen) nicht verbaut wenn sie doch wirklich besser wären und tlw. man diese sogar unbedingt benötigen würde (bei einer Reihenverkabelung in Verbindung mit einem Einkabelsystem sind sie nicht zu umgehen).
Auch verstehe ich nicht wo er die noch her hat, egal wo ich schaue steht dort "ausgelaufen, nicht mehr verfügbar" (bzw. mind. bei einem Lieferanten/Anbieter "Artikel ausgelaufen, kommt nicht mehr" was darauf zu deuten lässt das diese nicht einmal mehr zu bestellen wären).
Und auch die 3db Auskoppeldämpfung die angegeben sind sehe ich als falsch an .. wobei auf der Kreiling Webseite gar keine Daten zu genannt werden
Aber egal, das bekommen wir hin und dazu folgt dann im weiteren Ablauf alles ....

Ich verstehe es auch nur bedingt, habe es aber aufgeben in von etwas anderem überzeugen zu können, danke für die schnelle Anpassung!

Kleiner Fehler große Wirkung in der Pegelberechnung, top Umsetzung, so spare ich mir den Wechsel der Dosen!

techno-com hat geschrieben: 21. September 2020 11:36Und wenn sie den VU+ Receiver plug&play geliefert haben möchten, incl. Vorprogrammierung auch der 8 Unicable-IDs passend zum Jultec-Schalter, dann jal das anschauen:
Vorprogrammierung VU+ Receiver mit neuester Software + aktueller Senderliste

Danke für den Hinweis / das Angebot, hatte vor ein paar Jahren schon einmal eine VUPlus Solo 2 und bastel da gerne selber ein bisschen dran :)

Bin ab Samstag 2 Wochen im Urlaub und würde die Bestellung dann Mitte Oktober auslösen, wenn die Kabellängen auf dem Dach dann auch klar sind :)

Habe die Pegelberechnung für die Übersichtlichkeit nochmal aktualisiert:

Pegelberechnung ab Multischalter:
Multischalter Ausgang 93dB
KATHREIN EBC14 ->11.5dB Dämpfung
Kabeldämpfung vereinfacht mit 3dB auf 10m Länge
Wohnzimmer -> DG 14dB -> ca. 15m Kabel -> 4.5dB -> 74,5dB
Schlafzimmer -> EBC14 -> 11.5dB -> DG 6dB -> ca. 15m Kabel -> 4.5dB -> 71dB
Büro -> EBC14 -> 11.5dB -> DG 6dB -> ca. 15m Kabel -> 4.5dB -> 71dB
Kind 1 -> EBC14 -> 11.5dB -> DG 6dB -> ca. 20m Kabel -> 6dB -> 69.5dB
Kind 2 -> EBC14 -> 11.5dB -> DG 6dB -> ca. 15m Kabel -> 4.5dB -> 71dB

ToDo:
Kabellänge vom PA nahe Mast zu den LNB festlegen -> UV-Beständiges Kabel & Stecker hinzufügen
Auswahl fertigstellen, Bestellung auslösen

Aktueller Warenkorb:
1x VUPlusUno4K_SE_S
1x VUPlusZero4K_S
1x Gibertini SE 85 OP anthrazit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC14
1x Daempfung_6dB
1x Daempfung_14dB
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)

Hello again, zum wiederholten male

Der Mast steht mittlerweile auf dem Dach und auch Urlaub und anschließende Quarantäne sind erledigt.
Der Mast Steht ca. 2-3 Meter vom Mast-nahen PA entfernt, daher habe ich hierfür das vorkonfektionierte KOKA 799 B in 4x 5m hinzugefügt.
Zusätzlich 8 wasserdichte Cablecon Stecker mit SealRing für die PA-Schiene (wer weiß was der Elektriker da dran hängt ...)
15m DUR-110, 10x Cablecon Stecker und das passende Abisolierwerkezug für die Anschlusskabel habe ich ebenfalls eingefügt.
Die neu verfügbare Duo 4K SE ersetzt die Uno 4K SE :)

Passt das soweit nun oder fehlt noch was? Sonst würde ich das ganze nun gerne bestellen (Receiver ggf. erst später, Wohnung wird langsam zu voll) :)

ToDo:
Auswahl fertigstellen, Bestellung auslösen

Aktueller Warenkorb:
1x VUPlusDuo4K_SE_1S
1x VUPlusZero4K_S
1x Gibertini SE 85 OP anthrazit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC14
1x Daempfung_6dB
1x Daempfung_14dB
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)
1x Koka799_5
8x CC-F56_5-1W
8x CC-SealRing
10x CC-F56_4-9
15m KoaxDUR110
1x CC-Stripper

Bereits bestellt:
1x ERDUNG4_mit
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
1x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)

So Bestellung (34243SSHN) ist raus, Receiver folgen dann in den nächsten Wochen wenn die ersten Sachen ins Haus kommen :)

An dieser Stelle noch einmal vielen vielen Dank für die ausdauernde und sehr gute Hilfe, TOP SERVICE!!!

ToDo:
Antenne anschließen, Receiver bestellen, Receiver einrichten.

Aktueller Warenkorb:
1x VUPlusDuo4K_SE_1S
1x VUPlusZero4K_S

Bereits bestellt:
1x ERDUNG4_mit
1x Herkules_Boden4 (Herkules Bodenständer 4-fach)
1x Herkules_Schraubenset_1 (Schraubenset für Erweiterung der Platten-Anzahl für Herkules Bodenständer)
1x Anti-Rutsch105 (Gummi-Schutzmatte 105x105cm)
1x Erdungslasche Z1 1/2
1x Satfinder_SF2500 pro
1x SAT-LNB10-4 (Single-LNB Inverto)
-----
1x Gibertini SE 85 OP anthrazit
1x MF-Gib2 (2-fach Multifeedhalterung)
1x Schaltschrank 40x40cm (incl. Lochblechplatte)
1x Jultec JPS0502-8M Multischalter 2x8 UBs
1x Jultec Netzteil JNT19-2000
5x SAT-DS80 (F-Endwiderstand DC-entkoppelt)
1x ERDUNG11_ohne (Erdungsblock 11-fach)
1x KAT-EBC14
1x Daempfung_6dB
1x Daempfung_14dB
5x KabelPatch040
6x KabelPatch030
1x Breitband1 (Vorprogrammeriung Jultec Multischalter auf Breitband-Betrieb)
2x BB_LNB_GTSat (GT-Sat Breitband LNBs)
1x Koka799_5
8x CC-F56_5-1W
8x CC-SealRing
10x CC-F56_4-9
15m KoaxDUR110
1x CC-Stripper

kasper.jh hat geschrieben: 25. Oktober 2020 14:54So Bestellung (34243SSHN) ist raus, .....

Vielen Dank dafür

Für die Vollständigkeit vom Beitrag bis hierher ein Screenshot ihrer Bestellung:
Alles schon verpackt und versendet, die Tracking-Daten für die Pakete liegen ihnen bereits parallel per Email vor.

Wünsche dann mal

kasper.jh hat geschrieben: 25. Oktober 2020 14:54An dieser Stelle noch einmal vielen vielen Dank für die ausdauernde und sehr gute Hilfe, TOP SERVICE!!!

Sagen sie das auch "den anderen" Eine Bewertung bei Google wäre sehr nett

Und natürlich hier im Beitrag nach Fertigstellung ein paar Bilder (bitte den Bildern passende Namen verpassen vor dem Einstellen, nur so findet das auch die Google-Bildersuche dann auch richtig) vom Aufbau mit ein paar Sätzen dazu ...

Hello again

Bestellung ist nun schon einige Tage da, war heute nochmal auf dem Dach und habe soweit dort alles installiert.

Das genaue Einstellen des Spiegels erfolgt dann sobald im Haus alles etwas weiter voran geschritten ist.

Anbei ein paar Fotos der Installation auf dem Dach:
Der "Kasten" ist von OBO Bettermann der X16 LGR, falls jemand da noch sucht, kleiner würde ich auf keinen Fall nehmen.
Die 4 Seal-Rings kommen die Tage noch auf die fehlenden Verbindungen, hatte ich irgendwie vergessen ;-(
Die nicht UV-beständigen Kabel vom Elektriker habe ich mit Schrumpfschlauch versehen um diese zu schützen.
Aktuell ist der PA noch bis zum Mast gelegt, da die Blitzschutzbetriebe hier aktuell keine Kapazitäten haben.
Perspektivisch bekommt der Mast noch einen eigenen Blitzschutz und der PA endet im Verteilerkasten.

Leider hat der Elektriker die 4 Leitungen vom Dach in den Technikraum nicht markiert, aber immerhin Pärchen gebildet.
Bei den Breitband-LNB muss ich dann im Zweifel nur die beiden Leitungen (am Multischalter) tauschen oder?

Leider passt die Abdeckung der Breitband-LNBs nicht über die Kompressionsstecker, sollte aber denke ich kein Problem sein.

kasper.jh hat geschrieben: 8. November 2020 17:32Hello again

Hallo zurück

kasper.jh hat geschrieben: 8. November 2020 17:32Anbei ein paar Fotos der Installation auf dem Dach:

Vielen Dank dafür

Danke auch für ihre Bewertung bei Google Places

kasper.jh hat geschrieben: 8. November 2020 17:32Leider hat der Elektriker die 4 Leitungen vom Dach in den Technikraum nicht markiert, aber immerhin Pärchen gebildet.
Bei den Breitband-LNB muss ich dann im Zweifel nur die beiden Leitungen (am Multischalter) tauschen oder?

Die würde ich einfach mit einem Durchgangsprüfer durchmessen oder das noch vom Elektriker machen lassen, dann haben sie 100% Gewissheit welches Kabel welches ist.

kasper.jh hat geschrieben: 8. November 2020 17:32Leider passt die Abdeckung der Breitband-LNBs nicht über die Kompressionsstecker, sollte aber denke ich kein Problem sein.

Das brauchen sie nicht bei den verwendeten Steckern. So eine Wetterschutz-Vorrichtung ist eh nur gegen direkten Witterungseinfluss (Regen) gut, nicht aber gegen Luftfeuchtigkeit die ja auch von "unten" her da eindringen würde.
