techno-com hat geschrieben: 6. Februar 2022 17:22Was sind den genau für Empfänger („Receiver“ / Typ vom TV Gerät) für den Empfang / die Rückumsetzung am TV vorhanden ?

techno-com hat geschrieben: 6. Februar 2022 17:22Warum wurde nicht, wie normal, auf Koaxkabel gesetzt ?

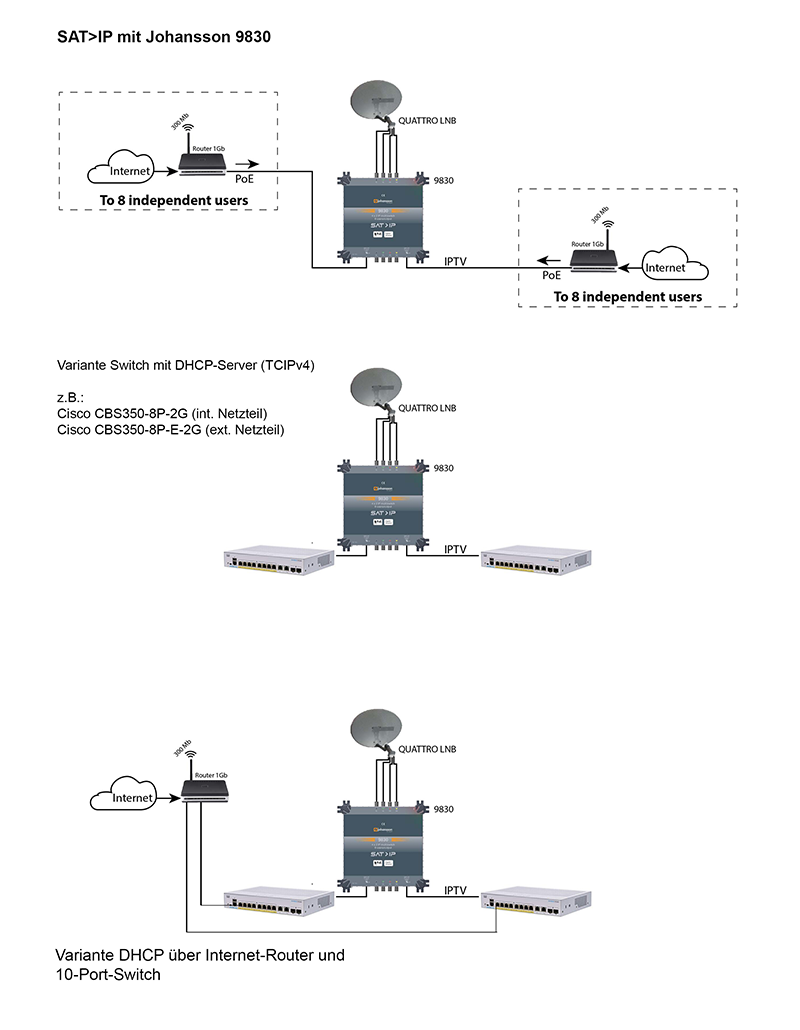

techno-com hat geschrieben: 6. Februar 2022 17:22Wie soll DHCP über nachgeschaltete Geräte dann gemacht werden wenn das Grundgerät das nicht kann

8-Port Gigabit Ethernet PoE+ Web-Managed Switch mit 2 SFP-Ports
8 x PoE-Ports, IEEE 802.3at/af Power over Ethernet (PoE+/PoE), 140 W, Endspan, Desktop, PDM-Funktion, 19" Rackmount

techno-com hat geschrieben: 6. Februar 2022 17:22Bitte dran denken, hier ist ein Forum für Satanlagen und und nicht für Netzwerktechnik und alles was dazu gehört

dribs hat geschrieben: 6. Februar 2022 12:47Als Clients sind Panasonic TV vorgesehen.

Produktinformationen "Digital Devices Octopus NET SL-MC SX8 Pro"

Octopus NET SL-MC SX8 - Unicast & Mulitcast [SPTS] Streaming Server mit 8 Tunern für DVB-S/S2 mit optionalem Twin CI.

Die Octopus NET SL-MC Serie ist eine SPTS Multicast Edition der Digital Devices Octopus NET SL. Die Umsetzung von DVB-S/S2 modulierten Sendern erfolgt auf IP Basis im RTP und / oder UDP Format. Seit Firmware 2.10.3.0 steht auch Unicast über RTSP als erweites Feature zur Verfügung. Bis zu 12 TV Kanäle von max. 8 Transpondern können pro Server umgesetzt werden. Für eine höhere Umsetzung von Kanälen, können mehrere Octopus NET MC Modelle kaskadiert werden. Das Streaming der einzelnen TV Kanäle erfolgt hierbei im SPTS (Single Program Transport Stream) Verfahren, welches eine große Kompatibilität zu Hardware als auch Softwareclients bereitstellt. Durch die integrierten CI Schnitstellen, ist eine direkte Entschlüsselung von TV Kanälen möglich. Pro CI Slot können mehere Kanäle eines Transponders entschlüsselt* werden.

Vom Sendersuchlauf bis zu den fertigen Streams erfolgt die Konfiguration ausschließlich durch ein Passwort geschütztes responsives WEB Interface. Auf diesem Wege können Systeme komplett ferngewartet werden. Die Multicast IP Adressen sowie Port und Protokoll (RTP/UDP) sind frei definierbar. Der integrierte 5 Port GigaBit Switch sorgt für eine stabile Übertragung im Netzwerk und für genügend Kapazität fürs Streaming. Der Server dient der Verteilung von DVB Signalen in professionellen Installationen und Umgebungen per RTP|UDP Multicast als IPTV Kopfstation zum Einsatz.

Bewährte Technik in neuem Design

Die SL-MC Serie und die ehemalige MC Serie verwenden die gleichen Hardwarekomponenten. Das neue Gehäuse bietet mehr Flexibilität und eine passive Kühlung des Servers, auch in schwierigen Einsatzumgebungen. Das Mainboard der Octopus NET, welches durch ein Linux OS angetrieben wird, liefert eine stabile Streaming Engine durch einen Leistungsstarken FPGA Prozessor.

Bei jedem Server steht Ihnen ein 5 Port Gigabit Switch zur Seite, damit weitere Geräte in Ihrem Netzwerk Platz finden, zusätzlich kann dieser im Multicast Betrieb für ein gesteuertes Broadcasting der Streams (Stream on LAN Output) verwendet werden, so dass nur bestimmte Ports bestimmte Streams auslassen.

Flexibel, Modular und Austauschbar

Ihre Octopus NET ist natürlich mit Digital Devices Tunern ausgestattet, sollten Sie also zu einem späteren Zeitpunkt feststellen, dass andere Tuner bzw. eine größere Anzahl an Tunern benötigt wird, können Sie die Tuner des Servers ganz einfach tauschen oder ersetzen durch eine Karte der „Max“ Serie oder „DuoFlex“ Serie. Durch diesen modularen Aufbau bleiben Sie felxibel hinsichtlich Erweiterungen, Austausch der Tuner Hardware oder Umrüstung auf andere Empfangsarten.

Die Tuner der Octopus NET SX8

Die Octopus NET besitzt 8 Tuner welche für folgende Empfangsarten genutzt werden können:

DVB-S (Satelliten Tuner)
DVB-S2 (Satelliten Tuner)
DVB-S2X (Satelliten Tuner) Full APSK und MIS Support (DVB-S2X Empfang in Vorbereitung)

Über die 4 SAT Eingänge der Octopus NET können bis zu 8 unabhängige interne Tuner (Frontends) versorgt werden. Hierfür wird das Full Spectrum Verfahren eingesetzt, auch bekannt als FBC (Full Band Capture). Es stehen Ihnen folgende Anschlussmöglichkeiten zur Verfügung, die Sie im Web Interface einstellen können:

Multiswitch Emulation "Quad"
Anschluss an ein Quad-LNB oder 4 Multischalter Ausgängen für den Empfang eines Satellite. Die Verfügbare Tunerzahl ist 8x DVB-S/S2/S2X, die unabhängig von einander genutzt werden können. Es werden insgesamt 4 Kabel vom LNB oder Multischalter benötigt. Eine DiSEqC Steuerung für den Empfang von mehreren Satelliten ist in diesem Modus nicht möglich.

Multiswitch Emulation "Quattro"
Anschluss an ein Quattro-LNB oder 4 Stammausgängen eines Multischalter für den Empfang eines Satellite. Die Verfügbare Tunerzahl ist 8x DVB-S/S2/S2X, die unabhängig von einander genutzt werden können. Es werden insgesamt 4 Kabel vom LNB oder Multischalter benötigt. Eine DiSEqC Steuerung für den Empfang von mehreren Satelliten ist in diesem Modus nicht möglich.

Einkabelempfang | SCR (Single Cable Routing)
Ist der Einkabelempfang aktiviert, wird der Octopus NET Server mit Unicable®¹ oder JESS®|Unicable II² Support betrieben. Bei der Nutzung von Unicable® bzw. JESS® stehen alle 8 Tuner zur Verfügung. Mehrere Satelliten werden in diesem Modus unterstützt. In dieser Betriebsart benötigen Sie für alle 8 Tuner nur 1 Kabel am Unicable Eingang, dank integriertem Multischalter werden keine weiteren Splitter benötigt.

4 Tuner Master | Slave (Multiswitch Emulation deaktiviert)
Ist die interne Multiswitch Emulation deaktiviert, wird jeweils ein Eingang mit einem internen Tuner (Frontend) verbunden. Die Verfügbare Tunerzahl ist 4x DVB-S/S2/S2X, die unabhängig von einander genutzt werden können. Es können in diesem Betriebsmodus auch weniger Kabel angeschlossen werden. Auch ist der Empfang von mehreren Satelliten in diesem Modus möglich mittels DiSEqC Steuerung. Zusätzlich zu einem verbundenen Master-Tuner (Tuner 1-4), steht ein weiterer verbundener Slave-Tuner (Tuner 5-8) zur Verfügung, welcher das gleiche Band wie der Master empfangen kann.

Unicast Streaming mittels RTSP

Durch das RTSP (Real Time Streaming Protocol) verbreiten Sie im Netzwerk zusätzlich das LiveTV Signal, egal ob SD, HD oder UHD. Im Unicast Verfahren ist die Anzahl der gleichzeitig nutzbaren Clients, entsprechend der Anzahl der installierten Tuner.

CI Unterstützung³
(Achtung, nur bei oben ausgewählter Variante "Mit CI Support" Artikelnummer: 282118)

Durch die integrierte CI Unterstützung, können auch verschlüsselte Streams direkt im Server vorab entschlüsselt werden. Die Kanäle werden hierfür direkt über das WEB Interface den zwei verfügbaren CI Slots zugeordnet. Es können mehrere Sender eines Transponders über das CI verlinkt werden, entsprechende CA Module können so mehrere Kanäle eines Transponders entschlüsseln.


*1 Unicable® Voraussetzung: Unicable®/ SCR / CENELEC EN50494 konformes LNB oder Multischalter nach EN50494

*2 JESS® Voraussetzung: Jess®/ CENELEC EN50607 konformes LNB oder Multischalter nach EN50607

*3 Ein Entschlüsseln mehrerer Services von unterschiedlichen Transpondern (MTD - Multi Transponder Decrypting) ist bei den Octopus NET Systemen nicht möglich. Das Entschlüsseln von mehreren Kanälen eines Transponders (SDT - Single Transponder Decrypting) ist möglich.


Technische Daten:

Octopus Net MC-S

Multicast Server (erweiterbar durch Kaskadierung)
Unterstützt bis zu 12 SPTS Streams gleichzeitg
Updates per Web-Konfigurator (über LAN)
Multicast via UDP/RTP
Unicast via RTSP
4 Full Spektrum Tuner (8x Demodulatoren)
5 Port GigaBit-Switch (5x 10/100/100 Ethernet)
Protokolle IPv4, Multicast, Unicast RTSP
Twin CI Unterstützung (Je nach Auswahl)

Empfangmodul(e):

Max S8X Basic - Full Spektrum Tuner (FBC)
Frequenzbereich: L-Band 950 bis 2150 MHz
4x F-Buchse (75 Ohm)
unterstützt DiSeqC 2.x über Unicable (SCR)
Unicable | SCR - EN50494 | EN50607 Unterstützung

Allgemein:

E/A-Schalter
Stromversorgung per externen 15V Netzteil, 220V 50-60Hz
Betrieb max: 10 Watt ohne LNB Strom
Temperaturbereich: -10 bis 50 Grad
Abmessungen BxHxT: 240 x 126 x 45
Gewicht: 1600 Gramm
Hergestellt in Deutschland

Vorteile der Octopus NET SL-MC SX8 Basic

DVB-S/S2 Unterstützung
Empfangsartwechsel jederzeit möglich
leistungsfähige Hardware für bis zu 12 stabile Streams
5 Port-Gigabyte Switch
Quality of Serivce
Twin CI Interface (Je nach Auswahl)

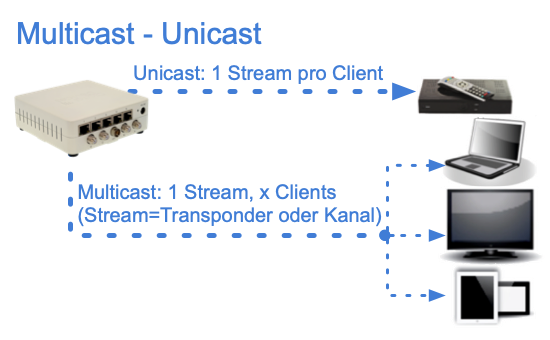

Streaming-Setup Multicast

Multicast erlaubt das permanente Streamen eines Transponders oder einzelner Kanäle in ein Netzwerk, so dass beliebig viele Clients gleichzeitig darauf zugreifen können. Der Sender (Octopus NET) muss das Signal nur einmal bereitstellen, was die Netzwerkbelastung verringert. Dem gegenüber liegt bei Multicast eine permanente Netzwerkauslastung vor.

Die Octopus Net kann auch in einem Mischbetrieb Unicast/Multicast betrieben werden.

Hierbei werden einige Tuner für Multicast eingerichtet, während die anderen weiter im Unicast-Betrieb laufen und für Clients direkt erreichbar sind.

Die Multicast-Streams können auf bestimmte LAN-Ports der Octopus Net festgelegt werden.

Beim Streaming kompletter Transponder ist die u.U. hohe Netzwerkauslastung zu beachten, da auch Radiokanäle und sogenannte Fülldaten mit übertragen werden. Insgesamt unterstützt die Octopus Net bis zu zwölf gleichzeitige Streams.

Hinweis: Einige Empfangsprogramme/Clients kommen mit komplett gestreamten Transpondern nicht zurecht. Dabei muss die Software den Transponder zerlegen und die PID´s des gewünschten Programms ermitteln, um es wiedergeben zu können.

dribs hat geschrieben: 9. Februar 2022 19:59Bis zu 12 TV Kanäle von max. 8 Transpondern

guba hat geschrieben: 9. Februar 2022 22:57

dribs hat geschrieben: 9. Februar 2022 19:59Bis zu 12 TV Kanäle von max. 8 Transpondern

Ich verstehe dies als 12 Kanäle pro Transponder/Tuner ... wären dann 96 Programme

Da würde ich die normale Octopus NET nehmen mit Max SX8 Basic, die kann über MPTS 8 Transponder komplette schicken.
Pannasonic TV kann das und mit dem Octopus Cast Tool kann man eine MPTS Liste für die Panasonic TV erzeugen.

Wenn mehr als 8 Transponder parallel gehen sollen (Anm. User techno-com- bei 12 Usern sicher seltenst der Fall) einfach eine zweite dazu nehmen, dann hat man 16 Transponder, sollte dann für alle Deutschen Transponder immer reichen.
