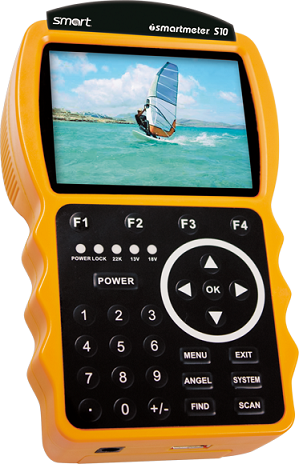

Smartmeter S10 digitales Satmessgerät mit eingebautem TFT-LCD-Bildschirm + USB-Messprotokoll-Anschluss
Mit dem neuen Smartmeter S10 hat Smart ein handliches digitales Messgerät auf den Markt gebracht. Das Smartmeter S10 ist das ideale Messgerät zum einfachen und schnellen Ausrichten einer Satelliten-Antenne.
Lieferung erfolgt incl. Schutztasche (mit Display-Sichtfenster + Tastatur-Bedienfenster) und Schulterriemen + 220V Ladegerät + 12V KFZ-Ladegerät + Anleitung.
Zusätzliche Funktionen des neuen Smartmeters
Integrierter Kompass
Videoclips speichern
Screenshots speichern
Update via USB
Unicable-tauglich
Spektrumanalyzer
Mit dem neuen Smartmeter S10 hat Smart ein handliches digitales Messgerät auf den Markt gebracht (Anleitung siehe Anlagen hier zum Beitrag).
Das Smartmeter S10 ist das ideale Messgerät zum einfachen und schnellen Ausrichten einer Satelliten-Antenne. Ist ein Satellit gefunden, gibt das Smartmeter S10 ein optisches und ein akustisches Signal ab. Signalstärke und Signalqualität werden als numerische Messwerte und als Balkenanzeige (Bargraph) dargestellt. Als weitere Messwerte ermittelt es das Signal-/Rauschverhältnis (C/N) und die Bitfehlerrate (BER). Zusätzlich kann die Bildqualität über den hochauflösenden 8,9 cm TFT-LCD-Bildschirm überprüft werden. Um die Satelliten-Antenne schnell auf den gewünschten Satelliten ausrichten zu können, sind viele Satelliten bereits vorprogrammiert. Im Lieferumfang ist neben einem Netzteil auch ein USB-Anschlusskabel enthalten. Darüber lässt sich die Software des Smartmeter S10 via USB aktualisieren. Für den Transport und als Schutz dient eine Schutztasche.
Ist ein Satellit gefunden, gibt das Smartmeter S10 sowohl ein optisches als auch ein akustisches Signal ab. Die Empfangsqualität wird als numerischer Messwert und als Balkenanzeige (Bargraph) dargestellt. Mit dem Spektrum Analyzer können die Transponder über das gesamte Spektrum überprüft werden.
Ca. 50 Satelliten sind bereits vorprogrammiert. Dank der USALS- und DiSEqC-Steuerung können auch drehbare Satellitenanlagen justiert werden.
Unicable-tauglich
Über den hochauflösenden 3,5 zoll TFT-LCD-Bildschirm kann die Bildqualität direkt überprüft werden. Durch den eingebauten Li-Ionen-Akku sind bis zu vier Stunden mobiler Einsatz möglich. Dank seiner kompakten Bauart bietet das smartmeter S10 eine hohe Flexibilität.
Das übersichtliche Menü ist kinderleicht zu bedienen. Mit wenigen Eingaben lässt sich zum Beispiel der Azimut- und Elevationswinkel berechnen. Während eines laufenden Programms können alle wichtigen Daten über das kompakte OSD-Menü abgerufen werden.
Das Smartmeter S10 verfügt über einen integrierten digitalen Kompass. Somit kann zu jeder Zeit die Ausrichtung der Antenne kontrolliert werden, ohne dass weitere Ausrüstung mitgeführt werden muss.
Mit einem Tastendruck wird der Bildschirminhalt in einer Bilddatei auf dem USB-Datenträger gespeichert. So können auch später noch alle Mess- und Einstellwerte kontrolliert werden. Das Fernseh- und Radioprogramme kann direkt auf den USB-Datenträger aufgenommen werden. Das Softwareupdate über USB ist kinderleicht und dauert nur wenige Sekunden.
Funktionsumfang:
Hochauflösender 3,5?-TFT-LCD-Bildschirm
Optisches und akustisches Signal bei Satellitenempfang
Software-Update des Messgerätes über PC (per USB)
Li-Ionen-Akku (Schnell-Lader)
Betriebsdauer ca. 4 Stunden bei Akkubetrieb
Spektrum Analyzer zur Anzeige der Signalqualität aller Transponder
Anzeige der Signalstärke numerisch und als (Bargraph)
Automatische Berechnung der Winkel von Azimut und Elevation
Anzeige der Polarisation
Frequenzbereich: 950 - 2150 MHz
USALS, DiSEqC 1.0 und DiSEqC 1.2, Unicable (SCR)
Messung von BER und C/N
PVR-ready (Personal Video Recorder)
Screenshots mit einem Tastendruck auf USB speichern
Smartmeter S10 digitales Satmessgerät + USB-Messprotokoll
- techno-com
- Site Admin
- Beiträge: 22308
- Registriert: 17. November 2005 09:32
- Wohnort: 74076 Heilbronn
- Hat sich bedankt: 500 Mal
- Danksagung erhalten: 568 Mal
- Kontaktdaten:
Smartmeter S10 digitales Satmessgerät + USB-Messprotokoll
- Dateianhänge
-
- Datenblatt_Smart_Smartmeter.pdf
- Datenblatt Smart Smartmeter S10 (deutsch)
- (1.85 MiB) 1079-mal heruntergeladen
-
- BA_smartmeter_S10_de_2010-12-07.pdf
- Bedienungsanleitung Smart Smartmeter S10 (deutsch)
- (1.2 MiB) 2005-mal heruntergeladen
