Hallo,

da wir uns aktuell in der Rohbauphase unseres EFH befinden und somit noch alle Möglichkeiten offen stehen, würde ich gerne noch einige Dinge in Erfahrung bringen.

Erst einmal möchte ich hierzu meine Ausstattung auflisten:

Bereits vorhanden:
- Kathrein LCD 111 Kabel (2x Wohnzimmer, 1x Schlafzimmer, 1x Kind1 (+1x Durchgangsdose), 1x Kind2 (+1x Durchgangsdose), 3x für SAT-IP)
- Multischalter Spaun SMS 5807 NF
- WISI OA85A Offset-Antenne Sat-TV (85cm)
- Inverto BLACK Ultra - Quattro LNB
- Erdungskabel 16mm²
- kompletten Potentialausgleich
- Emme Esse UKW / FM Stereo Antenne "C" - Ringdipol, 1 dB, 35x110cm (Modell wurde gewählt, da man es hinter der SAT-Schüssel anbringen kann)
- Dachsparrenhalterung HERKULES S48/900

Wird noch besorgt:
- Inverto Multibox IDL-400s Sat>IP Umsetzer
- Antennendosen (1x4-Loch Enddose, 2x 3-Loch Durchgangsdose, 3x 3-Loch Enddose)
- 2x Berker UP-Radio (Berker Radio Touch)

Meine Fragen wären:
1. Wie verkabel ich am besten meine 2 UP-Radios mit der UKW-Antenne? Über einen SAT-Verteiler 3-fach?
2. Wenn über einen SAT-Verteiler 3-fach, dann an folgender Stelle? Antenne->Überspannungsschutz->Erdungsblock->Sat-Verteiler 3-fach->1xMultischalter/2xUP-Radio?
3. Sonstige Anmerkungen/Verbesserungsvorschläge?

Vielen Dank im Voraus!

Hallo....

ich verstehe ihre Anfrage komplett nicht .... viel Text, aber keine Beschreibung wie sie das alles verkabeln möchten zu den UP-Radios ! Von daher kann man dazu recht wenig sagen ..... Die Frage sollten sie aber auch an ihren Verkäufer der Komponenten richten, der ist für ihren After-Sales-Support zuständig... hier sind sie im Forum vom Sat-Shop Heilbronn ! Wir beraten gerne und richtig (dann hätten sie auch sicher nie ein Inverto-Ultra-LNB, ein sogenanntes "High-Gain LNB" - empfohlen bekommen ..... eher kontraproduktiv bei so einem Aufbau mit kurzen Kabelwegen unter 50m da eine Übersteuerung hier fast vorprogrammiert ist - High-Gain-LNBs werden viel zu oft falsch eingesetzt und sind oft ein hausgemachtes Problem, dabei werden sie wirklich nur bei Kabelwegen jenseits der 50-60m nur ab und zu mal benötigt, erklärt hier unter Maximale Kabellänge Satanlage (LNB-Multischalter-Receiver) ), aber nur für unsere Kunden und machen nicht die Nacharbeit für andere Shops die ggf. auch keine Ahnung von dem haben was sie verkaufen und nicht helfen können, sorry !
Ich verweise auf einen Beitrag mit einer terrestrischen Einspeisung => Umbau Kabelanlage auf Unicable

Weiterhin kann ich nicht verstehen warum man bei einem Neubau Zimmer in Reihenschaltung verkabelt .... auch wenn es 2 Kinderzimmer sind wird so in beiden Zimmern parallel niemals eine jeweils freie Programmwahl möglich sein ... und das nur wegen einem nicht gezogenen Kabel von ggf. nur 5-10 Meter.
2x Wohnzimmer ist heute schon in Zeiten von Quad-Tuner Receiver (oder Twin-Receiver + eingebautem Receiver im TV) schon recht wenig ......
Sat>IP braucht auch keine Teilnehmer-Ausgänge am Multischalter, wenn man so etwas für später vorplant dann wählt man den Multischalter gleich mit Kaskadenausgängen (und schließt diese so lange sie nicht benötigt werden mit einem F-Endwiderstand ab).
Das ist dann eine Anlage wie hier unter Erstinstallation Satanlage im EFH gezeigt (Sat>IP Einspeisung über die Kaskadenausgänge eines Multischalters + terrestrische UKW-Einspeisung auch da noch dabei).


Hinweis:

Wird noch besorgt:
.......
- Antennendosen (1x4-Loch Enddose, 2x 3-Loch Durchgangsdose, 3x 3-Loch Enddose)

Was ihnen da noch fehlt sind alles keine "End"dosen, sondern "Stich"dosen !!!! Ganz wichtig !!!! Erklärung unter Stammdosen, Stichdosen, Enddosen, Durchgangsdosen?


-----------
Doppelbeitrag wurde gelöscht

Danke für die schnelle Antwort.

Ich habe soeben eine Rückerstattung beantragt und würde nun gerne aufgrund Ihrer Empfehlung eine neue Bestellung platzieren.

Ich würde hierzu folgendes benötigen:

- Multischalter (versorgt werden soll 2xWZ, 1xSZ, 2xKZ1, 2xKZ2)
- LNB
- SAt-IP Umsetzer
- Lochblech mit Schrauben (möglichst einzeln ohne Schaltschrank)
- Antennendosen (1x Twin-Receiver im WZ->Kabellänge ca. 20m, 1x SZ->Kabellänge ca. 15m, je 2x Einzelreceiver in Kinderzimmer 1+2->ca. 10m Kabellänge)
- eine vernünftige Radioversorgung, die mit über den Multischalter eingespeist werden soll. Versorgt werden soll damit ein AV-Receiver im Wohnzimmer und 2x UP-Radios (ebenfalls mit Koax-Leitung) in Küche+Bad (aktuell wäre eine UKW-Antenne UKW Emme Esse vorhanden)

Danke im Voraus!

Coyo hat geschrieben:Danke für die schnelle Antwort.

Bin immer bestrebt schnell zu antworten .... jetzt kamen aber 3 Sachen erst einmal "quer" rein:
Prio 1: mein Sohnemann ..... der hat seit 2 Tagen Bauchschmerzen und ging daher heute mal nicht in den Kindergarten, sondern mit mir ins Geschäft ! Dann ging es aber wieder los und ich musste erst einmal dort "Hand anlegen"
2. PC streikte gerade, keine Ahnung warum .... läuft jetzt wieder !
3. habe ich das mal fertig aufgebaut um es im Bild zu zeigen wie das bei ihnen genau aussehen würde (wie schon in dem verlinkten Beitrag, fast gleicher Aufbau) - mehr dazu folgt !

Coyo hat geschrieben:Ich würde hierzu folgendes benötigen:
- Multischalter (versorgt werden soll 2xWZ, 1xSZ, 2xKZ1, 2xKZ2)
- SAt-IP Umsetzer
- Lochblech mit Schrauben (möglichst einzeln ohne Schaltschrank)

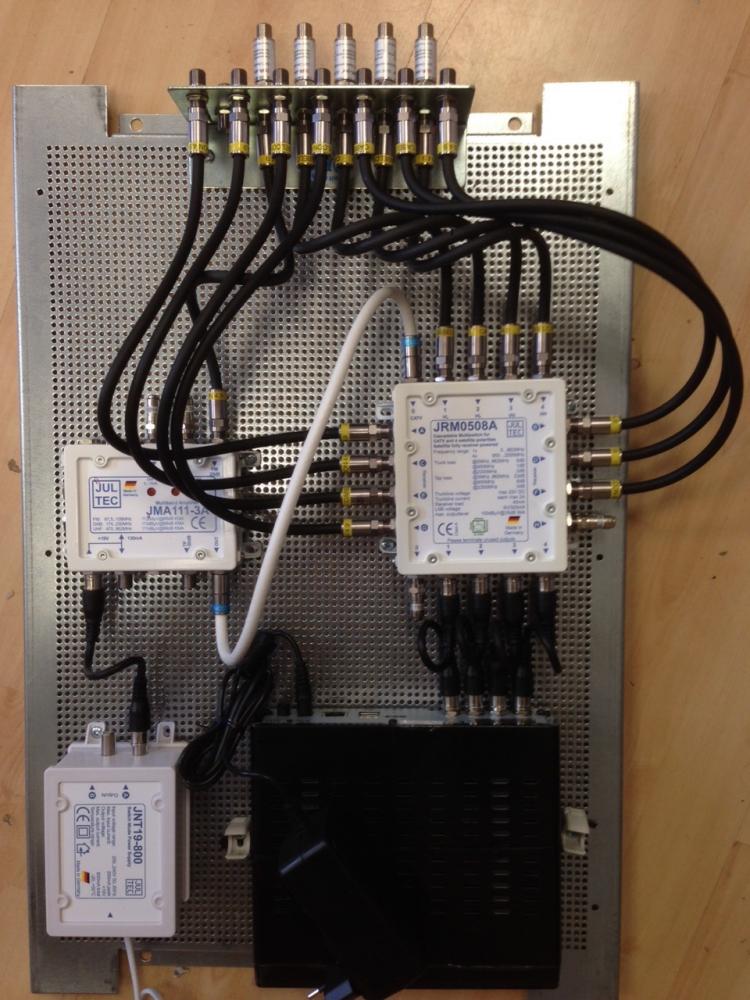

Das habe ich wie oben schon gesagt mal fertig aufgebaut ....
Besteht aus:
1x Lochblechplatte 60x40cm (kleiner geht nicht, da muss viel drauf)
1x Erdungsblock 13-fach (für 5 Eingänge + 7 Ausgänge)
1x Jultec JRM0508A (voll receivergespeister Multischalter mit 8 Teilnehmer-Ausgängen + 5 Kaskaden-Ausgängen über welche der Sat>IP Router versorgt wird --- dieser muss eingestellt werden auf "Quattro-LNB" Versorgung - in dieser Bedienungsanleitung auf Seite 10, in der Bedienungsanleitung die dem Gerät beiliegt auf Seite 12)
1x Inverto IDL-400s Sat>IP Router/Multischalter
1x Jultec JMA111-3AN (selektiver terrestrischer Verstärker mit Netzteil Jultec JNT19-800 - das ist das "N" in der Typenbezeichnung !)
5x Überspannungsschutz (gegen statische Überspannungen --- je nachdem wie weit die Antenne jetzt weg sitzt muss ggf. noch ein "Mast-naher Potentialausgleich" hergestellt werden, dann müssen diese Varistoren dort aufgeschraubt werden auf den dafür notwendigen extra 7-fach Erdungsblock)
4x F-Endwiderstand DC-entkoppelt (2x für die offenen Eingänge vom terrestrischen Verstärker die nicht benötigt werden + 1x für den 8. Teilnehmerausgang am JRM0508A der nicht benötigt wird da sie nur 7 Abgänge belegen + 1x für den terrestrischen Kaskadenausgang)
5x Patchkabel 20cm
5x Patchkabel 30cm
8x Patchkabel 40cm

Coyo hat geschrieben:- LNB

Inverto Black Premium Quattro LNB ... verwende ich bei jeder Installation und habe nur beste Erfahrung damit ! Auf jeden Fall kein High-Gain LNB das schnell mal einen Fehler selbst einbaut und diverse Schalter übersteuert - "zu viel" ist nicht immer gut wie in dem bereits vorab verlinkten Beitrag dazu erklärt.

Coyo hat geschrieben:- Antennendosen (1x Twin-Receiver im WZ->Kabellänge ca. 20m, 1x SZ->Kabellänge ca. 15m, je 2x Einzelreceiver in Kinderzimmer 1+2->ca. 10m Kabellänge)

4-Loch Stichdose
3-Loch Stichdose

Coyo hat geschrieben:- eine vernünftige Radioversorgung, die mit über den Multischalter eingespeist werden soll. Versorgt werden soll damit ein AV-Receiver im Wohnzimmer und 2x UP-Radios (ebenfalls mit Koax-Leitung) in Küche+Bad

Diese Anschlüsse für diese UKW-Versorgungen sind ja oben in der Gesamtliste aller Anschlüsse schon mit rein gezählt, passt also so wie hier aufgebaut !

Coyo hat geschrieben:(aktuell wäre eine UKW-Antenne UKW Emme Esse vorhanden)

Da sehe ich ggf. ein Problem !
Wenn sie diese Antenne "hinter" der Parabolantenne (Sat-Spiegel) aufbauen dann kommt durch diese kein "Empfang" ! D.h. wenn der Sendemast für UKW richtig steht (also weg von der Richtung "Sat-Antenne") dann wird das kein Problem werden, aber wenn eben nicht dann schattet diese schon sehr ab.
In so einem Fall wäre daher ein Dachsparrenhalter Herkules S48/130 mehr angebraucht, dieser wäre dann statt 90cm lang eben 130cm lang und man hätte über der Antenne noch Platz für die UKW-Antenne (UKW-Ringdipol mit Rundum-Empfang).


Weiterhin zu beachten !
- UV-beständige Koaxkabel im Aussenbereich (also vom LNB / der terrestrischen Antenne bis hin zum hier ggf. notwendigen "Mast-nahen Potentialausgleich" der dann durchgeführt werden muss direkt dort wo diese Kabel ins Haus rein kommen - DG/unter den Ziegeln/etc.).
- wasserdichte F-Kompressionsstecker im Außenbereich (LNB + terr. Antenne)
- Cabelcon Self-Install Stecker im Innenbereich (auf jeden Fall keine Schraub-F-Stecker , die sind "out of order" )
- Montagewerkzeug zum Abisolieren Cabelcon Cable Stripper
- Trennungsabstand (1x16mm² massiver Innenleiter, z.B. NYY-J 1x16mm RE) vom Erdungskabel zu anderen Kabeln/metallischen Anbauteilen am Haus wie z.B. Dachrinne/Dachkantal)
- Potentialausgleichskabel 4mm² (z.B. H07V-U 1x4mm² grün/gelb) muss am geerdeten Antennenmast abgenommen werden, es darf NICHT direkt von der Haupterdungsschiene (HES) im Keller abgenommen werden !!! D.h. vom geerdeten Antennenmast auf den "Mast-nahen Potentialausgleich" und dann weiter, parallel zu den Koaxkabeln, runter zum Multischalter und dort an den Erdungsblock 13-fach dort angeschlossen.

Erklärung zur kompletten Erdung (dem "Blitzschutz") finden sie hier unter Erdung Satellitenanlage / Antennenmast + Potentialausgleich

Ich bin wirklich begeistert über die ausführliche Hilfe und bin dabei meinen Warenkorb zu füllen. Danke!

Allerdings frage ich mich noch, wie ich meine 2 UP-Radios in Küche+Bad in Betrieb nehmen müsste (in beiden Zimmern wäre keine SAT-Dose angedacht).
Es müsste jeweils ein Antennendraht eingeführt werden

Bei dem Herkules Dachsparrenhalter hätte ich leider das Problem, dass es den 130cm langen nicht in Überbreite gibt (Dachsparrenabstand bis 120cm).

Empfehlen Sie zudem denn auch die UKW-Lösung für Radio-Empfang oder gibt es weitaus bessere alternativen (Ausgenommen WLAN)?

Coyo hat geschrieben:Allerdings frage ich mich noch, wie ich meine 2 UP-Radios in Küche+Bad in Betrieb nehmen müsste (in beiden Zimmern wäre keine SAT-Dose angedacht).
Es müsste jeweils ein Antennendraht eingeführt werden

OK, das sehe ich jetzt auch erst das diese 2 UP-Radios nicht in ihrer Aufzählung der 7 Anschlüsse mit inbegriffen waren
Ich würde das ganz einfach erst einmal auf dem Weg versuchen => vom "Testausgang" des Jultec JMA111-3A auf einen 2-fach Verteiler fahren und über diesen dann die beiden Koaxkabel anschließen die zu den UP-Radios führen.... am UP-Radio ist nur eine Anschlussklemme für das Koaxkabel, da wird dann also nur der Innenleiter vom Koaxkabel angeschlossen.
Ich werde nachher wenn ich im Geschäft bin diesen Aufbau mal noch vornehmen und ein Bild davon hier einstellen.
Mehraufwand:
1x 2-fach Verteiler
1x 2-fach Erdungsblock (für die beiden abgehenden Koaxkabel zu den UP-Radios)
3x Patchkabel 20cm
Ja, wir haben dann am TP-Ausgang (TP=Testpunkt) -30db und noch einmal ca. -3db vom 2-fach Verteiler .... aber dem entgegen noch die 25db Verstärkung vom Verstärker für UKW ! Das sollte für einen UKW-Radio (Mono ?) noch reichen. Wenn nicht müsste man den normalen Verstärker-Ausgang (ohne die -30db) über einen 3-fach Verteiler laufen lassen und von diesen 3 Ausgängen dann direkt auf den terr. Eingang vom Multischalter + 2x auf die Koaxkabel zu den UP-Radios fahren.

Coyo hat geschrieben:Bei dem Herkules Dachsparrenhalter hätte ich leider das Problem, dass es den 130cm langen nicht in Überbreite gibt (Dachsparrenabstand bis 120cm).

OK, das wusste ich nicht ! Sie hatten oben geschrieben:

Coyo hat geschrieben:Bereits vorhanden:
- Dachsparrenhalterung HERKULES S48/900

Der "überbreite" heißt aber S48/900B.... da kann man dann z.B. eine Mastverlängerung anbringen:
Mastverlängerung 1m
Alu- Mast für Balkongeländer / Mastverlängerung mit Zahnschelle 80cm (vertikale und horizontale Befestigung)
ACHTUNG ! Bei der ersten Variante entfällt ggf. die Möglichkeit eine Mastkappe mit Kabeldurchführung zu verwenden (müsste ich selbst anschauen, glaube aber das diese auch auf den erweiterten Antennenmast/die Mastverlängerung dann noch passt !!).
Lesen sie sich dazu auch mal diese Beiträge durch ( Montageanleitung für Dachziegel mit Mastdurchführung + Dachsparrenhalter HERKULES S48-90 (super stabil/komfortabel) ) , bei der Montage eines Antennenmastes werden oft grundlegende Teile vergessen wie z.B. die Klebemanschette !

Coyo hat geschrieben:Empfehlen Sie zudem denn auch die UKW-Lösung für Radio-Empfang oder gibt es weitaus bessere alternativen (Ausgenommen WLAN)?

Ich habe jetzt mal lange geschaut, aber wirklich nur UKW UP Radios gefunden .... es scheint hier leider noch keine DAB+ UP Radios zu geben.
Eine spätere Umrüstung von UKW-Empfang auf DAB+ Empfang wäre aber kein Problem.... der Jultec JMA111-3A hat auch dafür bereits einen entsprechenden Eingang in welchen man zusätzlich noch eine DAB+ Antenne mit einspeisen könnte.

So.... "wir" (habe gerade mit einem Bekannten Rücksprache gehalten weil ich mir eine 2. Meinung einholen wollte) haben uns das jetzt ganz anders überlegt ! Da die UP-Radios ganz ohne Dose angefahren werden würde ggf. dort zu viel "Power" ankommen worauf diese UP-Geräte sehr empfindlich reagieren können.
Daher einfach den Standard-Ausgang vom JMA111-3A auf einen 2-fach Verteiler gelegt. Ausgang 1 von diesem direkt auf den terrestrischen Eingang vom JRM0508A für dessen Versorgung und den 2. Ausgang auf einen weiteren 2-fach Verteiler (ein wenig mehr "Dämpfung" rein bringen) welcher wiederrum die beiden UP-Radios dann versorgt.

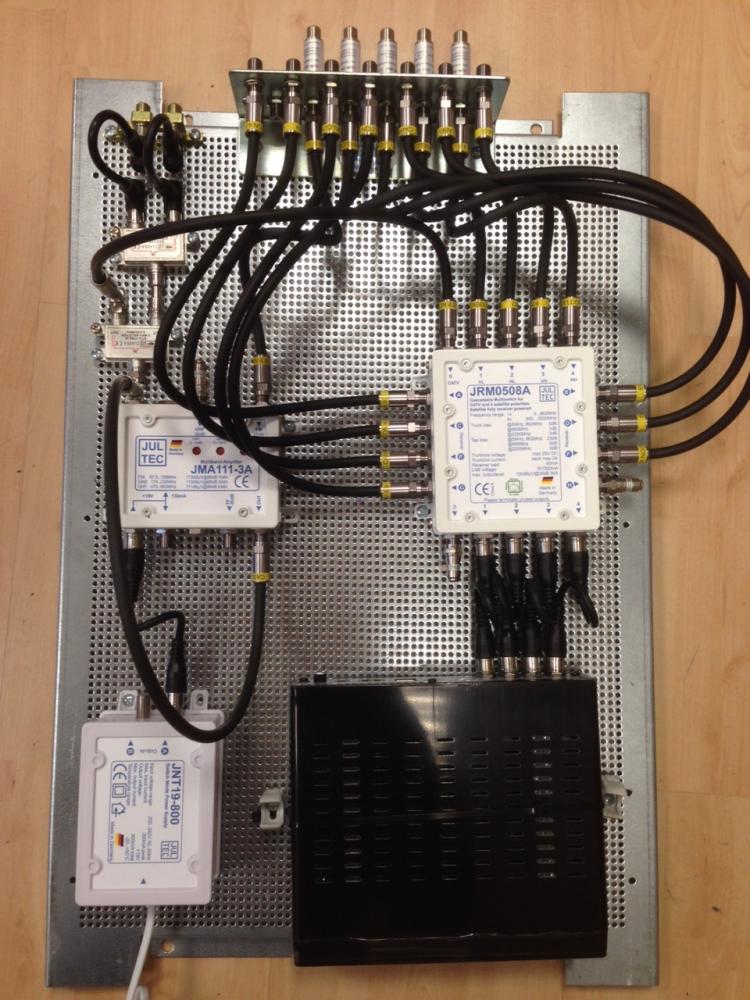

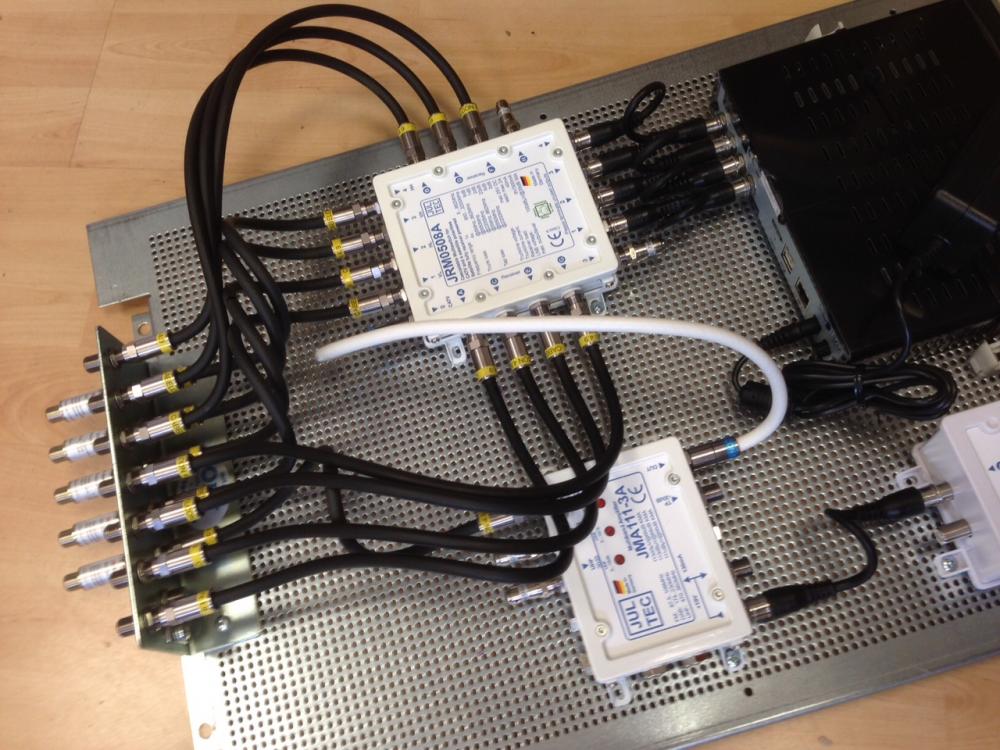

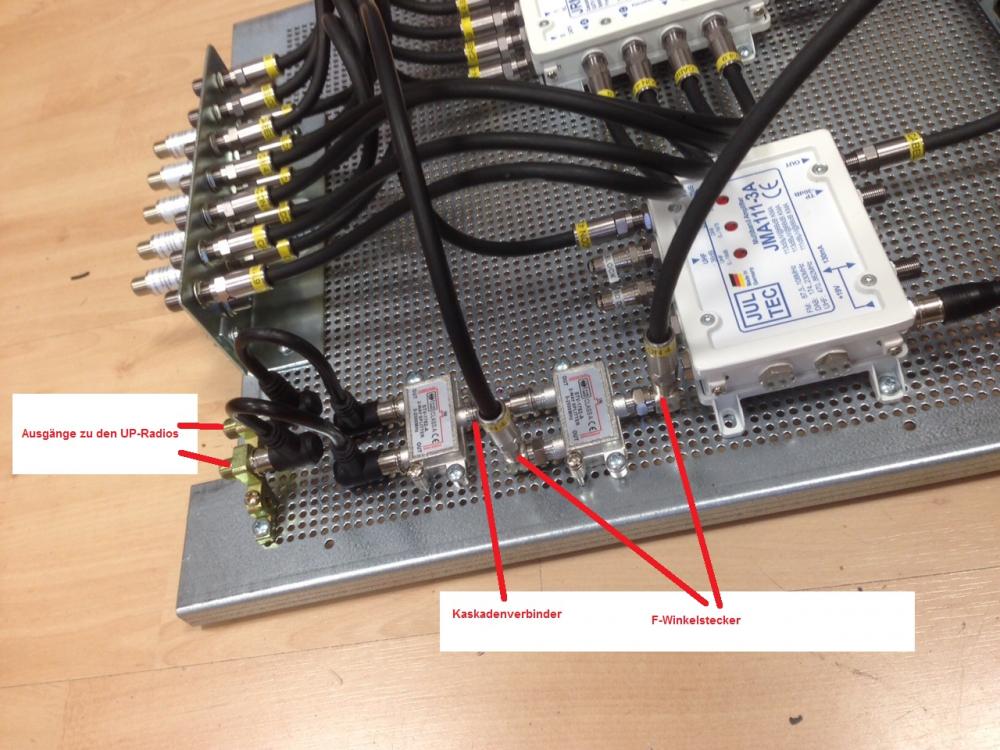

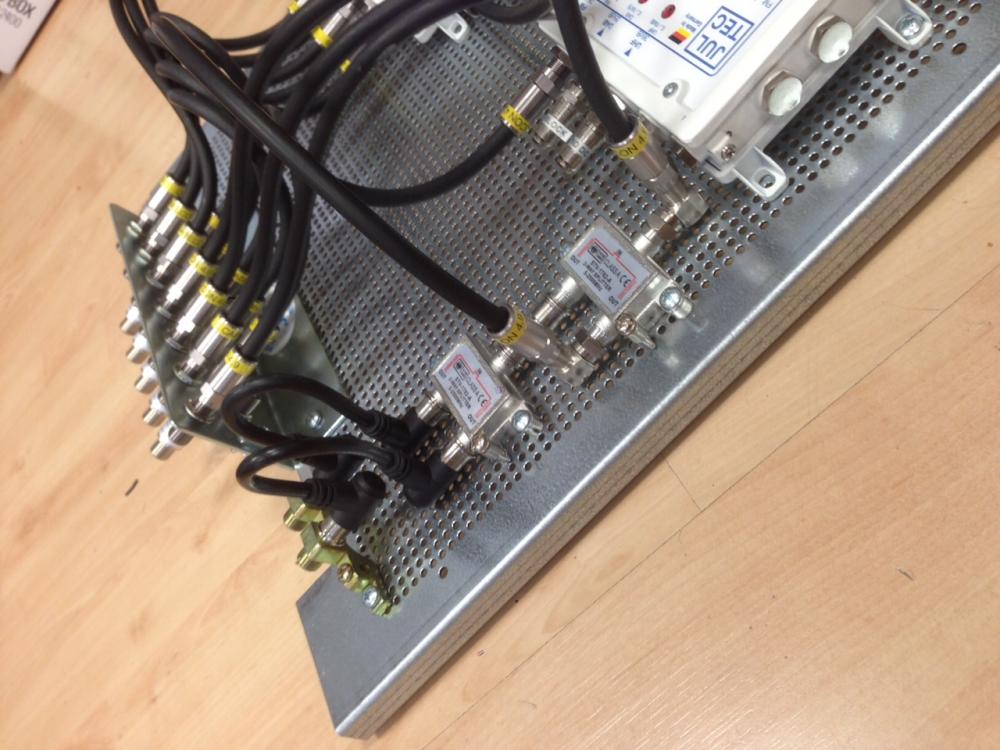

Bilder wie das jetzt dann ausschaut habe ich wieder gemacht und hier angehängt... man beachte den recht komplexen Aufbau jetzt der viel Platz braucht, daher auch 2 F-Winkel hier im Einsatz und auch 2 spezielle Patchkabel mit abgewinkelten Steckern (die vom 2-fach Verteiler auf den 2er Erdungsblock).

Mehraufwand:
2x 2-fach Verteiler
1x 2-fach Erdungsblock (für die beiden abgehenden Koaxkabel zu den UP-Radios)
2x Patchkabel 20cm gewinkelt
1x Patchkabel 30cm
1x Kaskadenverbinder (von Ausgang Verteiler 1 auf Eingang Verteiler 2)
2x F-Winkel Adapter

So... jetzt habe ich mal was ganz neues gemacht

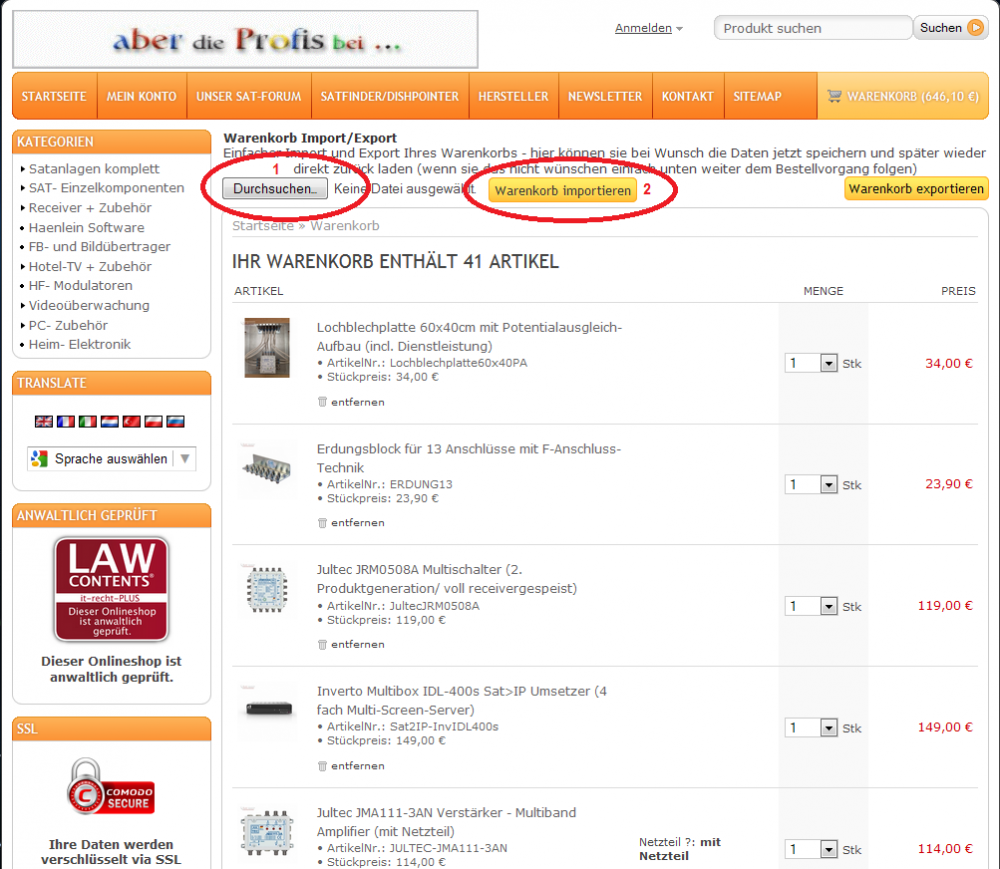

Unter https://www.satshop-heilbronn.de/warenkorb.php? können sie wie im Bild unten gezeigt ihren kompletten Warenkorb (nur für die Sachen die auf dem Voraufbau drauf sind ! Also alles ohne LNB, Kabel, Stecker, etc.) direkt importieren.

Einfach unter "Durchsuchen..." (1) die Datei die sie hier im Anhang finden (www.satshop-heilbronn.de-Warenkorb-Export20150520.txt) rein laden und dann mit dem Button "Warenkorb importieren" (2) hochladen.

Habe das selbst noch nicht wo oft getestet, sollte aber problemlos gehen

Was für ein Support! Wirklich lobenswert...sowas habe ich noch nicht erlebt.

Das mit dem Warenkorb funktioniert auch super. Werde das nun noch abschließend mit meiner Frau besprechen .

Da Sie zudem mein Interesse an der Mastverlängerung geweckt haben frage ich mich nun, ob ich meine UKW-Antennen-Lösung ausbauen sollte (hinsichtlich super Stereo-Empfang im WZ am AV-Receiver).
Kann ich sorgenfrei die Mastverlängerung 1m auf der Dachsparrenhalterung HERKULES S48/90B (überbreit, soll auf dem Dachsparren befestigt werden) montieren, ohne dass mir da was bei etwas Windstärke abreißt? Kann die Verlängerung dann zudem oben aufgebohrt werden, um eine Mastdurchführung zu ermöglichen, welche dann mit der Standard Mastkappe vom Herkules versehen wird?

Würden Sie, wenn der Mast nun ausreichend Platz nach oben bieten würde, eine größere UKW-Antenne wie z.B. die UKW Richtantenne 5 Elemente empfehlen?

Coyo hat geschrieben:Was für ein Support! Wirklich lobenswert...sowas habe ich noch nicht erlebt.

Coyo hat geschrieben:Das mit dem Warenkorb funktioniert auch super.

Gut zu hören, kann ich das in Zukunft mehr so machen hier ... ist tlw. einfacher als die Links hier zu posten !

Coyo hat geschrieben:Da Sie zudem mein Interesse an der Mastverlängerung geweckt haben frage ich mich nun, ob ich meine UKW-Antennen-Lösung ausbauen sollte (hinsichtlich super Stereo-Empfang im WZ am AV-Receiver).

Kommt wirklich drauf an aus welcher Richtung ihr Sender kommt und wie stark der bei ihnen "ankommt" (Signalstärke) ..... "Besser" ist auf jeden Fall eine frei verbaute Antenne ohne Abschattungen irgendwo außenrum.

Coyo hat geschrieben:Kann ich sorgenfrei die Mastverlängerung 1m auf der Dachsparrenhalterung HERKULES S48/90B (überbreit, soll auf dem Dachsparren befestigt werden) montieren, ohne dass mir da was bei etwas Windstärke abreißt?

Bisher sehr viele davon verkauft, bisher keine einzige Beschwerde ..... Auf Grund der doch recht guten Abspannlänge und der 2 massiven Verschraubungen sollte das schon sehr viel aushalten..... aber: siehe folgender Beitrag

Coyo hat geschrieben:Würden Sie, wenn der Mast nun ausreichend Platz nach oben bieten würde, eine größere UKW-Antenne wie z.B. die UKW Richtantenne 5 Elemente empfehlen?

Nein ! Nur notwendig wenn ihr Sender wirklich sehr schwach nur rein kommt (ggf. also weit weg ist) oder wenn sie wirklich überregional empfangen möchten (schauen sie mal unter Welche meiner alten Dachantennen kann ich entfernen. wie dieser "Antennen-Wald" dann aussehen könnte - gleiche Antennen, einfach nur 180 Grad gedreht 2x angebracht um Sender aus unterschiedlichen Richtungen zu empfangen). Weiterhin wird der cw-Wert immer größer und da muss man dann auch bei so einer Mastverlängerung vorsichtig sein !

Coyo hat geschrieben:Kann die Verlängerung dann zudem oben aufgebohrt werden, um eine Mastdurchführung zu ermöglichen, welche dann mit der Standard Mastkappe vom Herkules versehen wird?

Dazu hatte ich oben geschrieben:

techno-com hat geschrieben:.... da kann man dann z.B. eine Mastverlängerung anbringen:
Mastverlängerung 1m
Alu- Mast für Balkongeländer / Mastverlängerung mit Zahnschelle 80cm (vertikale und horizontale Befestigung)
ACHTUNG ! Bei der ersten Variante entfällt ggf. die Möglichkeit eine Mastkappe mit Kabeldurchführung zu verwenden (müsste ich selbst anschauen, glaube aber das diese auch auf den erweiterten Antennenmast/die Mastverlängerung dann noch passt !!).
Lesen sie sich dazu auch mal diese Beiträge durch ( Montageanleitung für Dachziegel mit Mastdurchführung + Dachsparrenhalter HERKULES S48-90 (super stabil/komfortabel) ) , bei der Montage eines Antennenmastes werden oft grundlegende Teile vergessen wie z.B. die Klebemanschette !

Auf der Mast-Verlängerung ist ja nichts anderes als auch eine Mastkappe aus Plastik die man entfernen und ersetzen könnte durch eine Mastkappe mit Kabeldurchführung ! "Sollte" also gehen .... bin jetzt gerade wieder zu Hause vor dem Laptop, daher akt. kein Zugriff auf eine Mastverlängerung ... mache mir Notiz das ich nachher mal genau nachschaue !

Super. Nachdem ich gerade nochmal den Bestellumfang angesehen habe, bin ich nochmal über das Koaxial-Kabel für den Außenbereich gestolpert (vom LNB bis zum Multischalter untern Dach).

Sollte ich dafür dieses Koaxial-Kabel UV-beständig bestellen? Neben den von Ihnen angebotenen Patchkabeln würde im Innenbereich das Kathrein LCD 111 zum Einsatz kommen. Passt auf das Kabel zudem folgender Stecker, welcher bei mir noch vorhanden wäre: Cabelcon F-56 5.1 W Self Install NiTin wasserdichter F-Kompressionsstecker RG6 / 7 mm mit Dichtungsring

Coyo hat geschrieben:Super. Nachdem ich gerade nochmal den Bestellumfang angesehen habe, bin ich nochmal über das Koaxial-Kabel für den Außenbereich gestolpert (vom LNB bis zum Multischalter untern Dach).

Sollte ich dafür dieses Koaxial-Kabel UV-beständig bestellen?

Da müssen wir noch dran "arbeiten" (das genau besprechen) da ich ihnen da die passenden Stecker (100% passende Stecker = 100% wasserdichte F-Kompressionsstecker) hier gerne genau passend vorab montieren würde ...
Was heißt das ?
Sie benötigen von außen (den Antennen/dem LNB) für ihr Vorhaben 5 Koaxkabel nach innen welche UV-beständig sein sollten.
D.h. ich müsste ihnen 5 passende Stecker für außen (PPC EX6-51WSNT Aqua-Tight Nitin-beschichtet) hier vorab auf die Kabel montieren, das muss ich hier machen da sie sonst unnötig passendes Werkzeug (PPC Kompressionszange) für diese Montage mit kaufen müssten (für nur 5 Stecker nicht gerade sinnvoll).
Ich würde hier vorschlagen sie nehmen 50m von dem Sytronic UV-beständigen Koaxkabel (im Shop nur als 10m/20m und 100m verfügbar = 2x 20m + 1x 10m) .... das teile ich in 5x10m Stücke und verpresse pro Kabel einseitig einen der Stecker hier vor. Innen können sie das Kabel dann entsprechend kürzen das es genau passt und dort die bei ihnen vorhandenen Cabelcon Self-Install Stecker montieren. 10m hört sich viel an pro Kabel, die kommen aber (vor allem weil sie ja die Mastverlängerung da noch montieren möchten) schnell zusammen da man die Kabel ja schön mit Bögen auch z.B. am LNB vorne montiert/verlegt).
Stückliste:
2x 20m Sytronic Kabel
1x 10m Sytronic Kabel
5x PPC EX6-51WSNT F-Kompressionsstecker

Coyo hat geschrieben:Neben den von Ihnen angebotenen Patchkabeln würde im Innenbereich das Kathrein LCD 111 zum Einsatz kommen. Passt auf das Kabel zudem folgender Stecker, welcher bei mir noch vorhanden wäre: Cabelcon F-56 5.1 W Self Install NiTin wasserdichter F-Kompressionsstecker RG6 / 7 mm mit Dichtungsring

Ja, die passen !
Warum ? Erklärung:
Das hängt vom "Dielektrikum" (der "Isolation") vom Koaxkabel ab....
Kathrein LCD 111 Koaxkabel = "Isolation 4,8 mm geschäumtes PE"
Cabelcon F56 5.1W Self-Install Stecker = "passend für Dielektrikum ab 4,7 mm Durchmesser"

Klebemanschette nicht vergessen ! Die ist wirklich ein Must-To-Have da sie 100%ig die Gummi-Manschette hin zum Antennenmast/Ziegel abdichtet ! Siehe Links die ich dazu vorab gesetzt hatte .....

Vielen Dank für ihre Bestellung

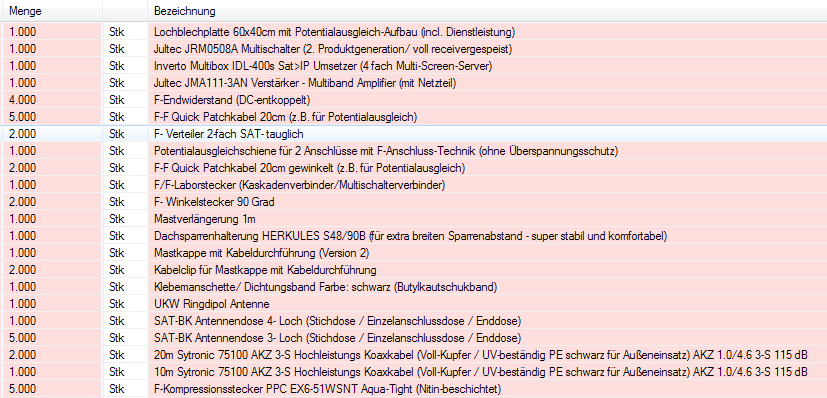

Zur Vollständigkeit hier ein Screenshot davon: Ihre Anmerkung dazu:

bitte wie im Forum besprochen (User: Coyo, Thema: UKW-Verkabelung) das UV-beständige Koaxkabel in 5x10m teilen und mit jeweils 1xF-Kompressionsstecker PPC EX6-51WSNT Aqua-Tight (Nitin-beschichtet) verpressen. Der Lochblech-Aufbau kann auch gerne (wenn empfohlen), soweit möglich, durchgeführt werden. Da ich den bereits vorhandenen 13-fach Erdungsblock bereits vorliegen habe, würde ich Sie bitten den Platz zu berücksichtigen und noch entsprechend benötigte Befestigungsschrauben dafür beizulegen. 5x Überspannungsschutz und die fehlenden Patchkabel liegen mir ebenfalls vor.

Und hier dann gleich noch das Bild wie es zur Auslieferung kommen wird. Habe das jetzt alles schon fertig gemacht, geht heute/jetzt gleich raus (vor Eingang ihrer Vorauskasse wie als gewünschten Zahlungsart angegeben) - alle Versandnummern/Trackingnummern gehen ihnen zeitnah noch zu sobald die Versandlabel erstellt sind.

Hallo,

super -> DANKE!

Ich würde nun gerne noch ein Thema aufgreifen .
Ich habe zukünftig vor den LTE-Router von der Telekom (Speedport Hybrid) zu nutzen.
Da ich ja nun einen ausreichenden Mast habe, würde ich gerne in Erfahrung bringen, ob Sie eine externe LTE-Antenne und die entsprechenden Anschlußkabel (ebenfalls 10m) empfehlen können.

Meine Verfügbarkeitsprüfung bei der Telekom ergab folgendes:

Bis zu 50 Mbit/s:
Telefonieren & Surfen mit dem Smartphone
Bis zu 50 Mbit/s:
Surfen mit dem Laptop oder Tablet
Am markierten Punkt sind die Mobilfunktechnologien GSM, GPRS, EDGE, UMTS, HSPA, LTE 800 verfügbar.
Richtung zum nächsten LTE-Standort in 301° Westnordwest

Coyo hat geschrieben:super -> DANKE!

Oben habe ich ein "Edit" gemacht !!!! Der Sparrenhalter + die Mastverlängerung gingen jetzt doch von hier aus raus und nicht vom Großhändler/Hersteller direkt ! Der hat keine mehr von den Herkules S48/90B", erst wieder in ca. 3-4 Wochen .... daher habe ich hier gleich noch einen verpackt (mit der Mastverlängerung drin) und von hier aus versendet.

Coyo hat geschrieben:Ich würde nun gerne noch ein Thema aufgreifen
Ich habe zukünftig vor den LTE-Router von der Telekom (Speedport Hybrid) zu nutzen.
Da ich ja nun einen ausreichenden Mast habe, würde ich gerne in Erfahrung bringen, ob Sie eine externe LTE-Antenne und die entsprechenden Anschlußkabel (ebenfalls 10m) empfehlen können.

Hui, da muss ich leider passen ! Ehrlich, davon habe ich gar keine Ahnung
Das scheinen aber ganz normale Koaxkabel zu sein, nur mit anderen Steckern dran => KLICK

Hier noch etwas erweiternd zum Beitrag .....

Es gibt doch DAB+ UP-Radios

User @guba hat mir eine PM gesendet weil er sich nicht sicher war ob das hier gewünscht ist wenn eine Fremdfirma genannt wird, da sehe ich aber in diesem Fall da es sich ja um Material handelt das wir gar nicht anbieten als absolut kein Problem an (werde ihm auch gleich noch per Email danken für den Hinweis ).

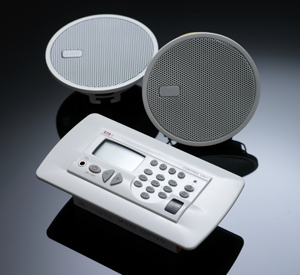

KBSound Premium

Hier also die Daten dazu:

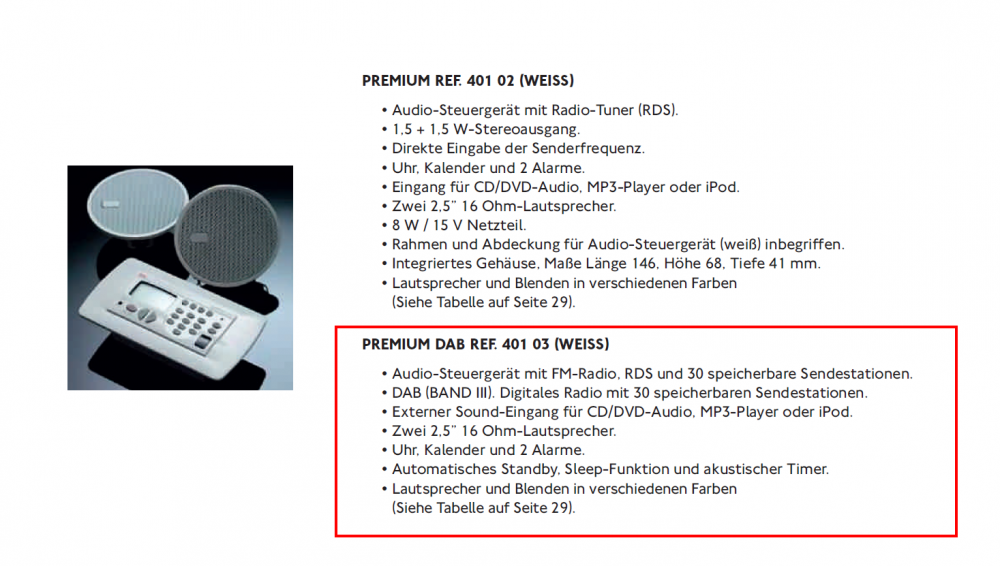

Betreffend Beitrag UKW-Verkabelung habe ich ein bisschen gegoogelt und eigentlich nur ein DAB+/FM-UP-Radio gefunden. Siehe im PDF von eissound (spanische Firma) auf Seite 15.

FM und DAB+ mit je 30 Senderspeichern

Dieses passt in eine Doppel-UP-Dose, entsprechende Blenden gibt es gemäss Tabelle vermutlich für alle bei euch in D erhältliche Schalterprogramme.

Der Beitragsersteller sollte aber meiner Meinung nach zuerst den DAB-Empfang an seinem Wohnort mit einem entsprechenden Radio überprüfen.

Hier den Link zum Distributor => http://musikinjedemraum.de/portfolio-it ... d-premium/

Hallo!

Aus aktuellem Anlass soll die SAT-Verteilung nun nicht mehr direkt auf dem Spitzboden, sondern im 1.OG montiert werden.
Der Kabelweg der 5 Koaxkabel (LNB/UKW-Antenne) würde demnach etwa 8m betragen. Reicht es, wenn ich trotzdem erst im 1.OG auf den Poti , welcher ebenfalls auf dem Lochblech montiert ist, gehe oder muss ich nun noch einen Poti zusätzlich auf dem Spitzboden montieren? ...ich hoffe ersteres reicht

In diesem Fall dann wird ein "Mast-naher Potentialausgleich" zusätzlich direkt nach dem Eindringen der Kabel ins Haus fällig !
Die Überspannungsschütze müssen dann an diesem Mast-nahen PA aufgeschraubt werden.

Grüße aus der Toskana, noch im Urlaub bis kommenden Samstag !

Hallo,

ich bin noch am überlegen, ob ich später den SAT-IP-Converter vom Lochblech demontiere und mit in meinem Netzwerkschrank unterbringe, um die SAT-Verteilung im Schaltschrank unterbringen zu können.

Können Sie mir bitte den Preis für den Schaltschrank zukommen lassen? -> Den Aufbau mit Lochblech 60x40 hatte ich ja bereits bestellt.

Hallo,

meinen sie nur den "Deckel" bzw. das "Gehäuse" vom Schaltschrank einzeln (also um aus dem Lochblech einen kompletten, abschließbaren Schaltschrank zu machen) oder meinen sie einen kompletten Schaltschrank incl. neuer Lochblechplatte ?

Falls ersteres ist das der Preisunterschied von "nur Lochblechplatte 60x40" zu "Schaltschrank 60x40" und den Preis vom kompletten Schaltschrank finden sie im Shop direkt.

Hallo,

leider wurden gestern beim weiteren Verlegen der SAT-Kabel vom Dach zur Verteilung die Leitungen inkl. derer Beschriftungen gekappt. Gibt es eine einfache Möglichkeit rauszufinden, welches der 5 SAT-Kabel (4x LNB, 1x UKW) wo angeschlossen werden muss?

Zudem sind wir gestern an dem Cabelcon Abisolierer verzweifelt -> kann es sein, dass man damit nicht das Sytronic 75100-Kabel abisolieren kann? Er hat immer auf ganzer Länge bis zum Innenleiter abisoliert (Beim Kathrein LCD 111 werde ich es die Tage mal testen).

Coyo hat geschrieben:Hallo,

Hallo

Coyo hat geschrieben:leider wurden gestern beim weiteren Verlegen der SAT-Kabel vom Dach zur Verteilung die Leitungen inkl. derer Beschriftungen gekappt. Gibt es eine einfache Möglichkeit rauszufinden, welches der 5 SAT-Kabel (4x LNB, 1x UKW) wo angeschlossen werden muss?

Ja, finden sie unter Verkabelungsplan Quattro-LNB´s an Multischalter

Coyo hat geschrieben:Zudem sind wir gestern an dem Cabelcon Abisolierer verzweifelt -> kann es sein, dass man damit nicht das Sytronic 75100-Kabel abisolieren kann? Er hat immer auf ganzer Länge bis zum Innenleiter abisoliert (Beim Kathrein LCD 111 werde ich es die Tage mal testen).

Anleitung dazu finden sie hier im Forum unter Anleitung Montage F Kompressions- und SelfInstall- Stecker
Ich selbst nutze diesen Abisolierer immer, geht eigentlich mit jedem Kabel ! Ggf. mal nicht so lange drehen, also etwas früher mal versuchen die geschnittenen Teile abzuziehen. Je länger mal dreht umso tiefer scheidet der natürlich auch.

Hallo,

ich habe nun vor mein UP-Radio anzuschließen, wozu ich ja nur direkt den Innenleiten auflegen soll. Eine Erdung ist demnach nicht nötig?

Das müssen sie der Anleitung von dem Gerät entnehmen, das Gerät kenne ich nicht !

Oben unter UKW-Verkabelung hatten sie auch das Anschlussschema schon selbst hier bildlich dargestellt.

Der Hersteller hat soeben leider nur geantwortet, dass der Anschluss für eine Wurfantenne gedacht ist (0,5mm2 x 0,70m Länge) und ein Koaxialkabelanschluss nicht empfohlen wird.

Ich wüsste aber nicht so da ein Unterschied sein soll ob da eine Wurfantenne (=Kabel) oder ein Anschluss von einer Antennendose kommend (=Kabel) angeschlossen werden soll....

Nimmt man ein passendes, dünnes Kabel von der Dose zum Anschluss des Teiles so hat man da keinen dickeren Innenleiter.
